1 Opis produktu wysoka dokładność regulacji: ± (0,25% FS + 1 cyfra) duży, wyraźny wyświetlacz (H:20mm) (typ SR83) dwa wyjścia kontrolne, grzanie, chłodzenie (SR83, SR84) algorytm regulacji expert PID, autotuning komunikacja RS-232C lub RS-485, CC-Link panel frontowy IP66 (pyłoszczelny, bryzgoszczelny) szeroki wybór dodatkowych funkcji mikroprocesorowe serii SR80 Parametry techniczne Wyświetlacz cyfrowy Dokładność wskazań Wskazania PV wartość mierzona czerwone LED, 7-segmentowe, 4 cyfry SV wartość zadana zielone LED, 7-segmentowe, 4 cyfry ±(0,25%FS+1cyfra) Dokł. zapewniona dla temperatura pracy 23 C ± 5 C (18 28 C) Rozdzielczość wskazań uzależniona od zakresu pomiarowego (0,0; 0,; 0,1; 1) Aktualizacja wskazań Sygnalizacja działań co 0,25 sekundy kolorowe diody LED, 11-wskazań: wyjście regulacyjne: (WY1, WY2) / zielony; alarm (Al1, Al2, Al3) / pomarańczowy; auto tuning / zielony; sterowanie ręczne (MAN) / zielony; tryb (SV2 / SB) / zielony; zdalne sterowanie (REM) / zielony; oczekiwanie (STBY) / zielony; status komunikacji (COM / RUN) / zielony Ustawianie Metoda ustawiania Zakres ustawień Ustawianie limitów przyciskami na przednim panelu taki sam jak zakres pomiarowy patrz tabela kodów zakresu niezależnie górny i dolny, dowolnie wewnątrz zakresu (Dolny Limit < Górny Limit) Ustawianie rozdzielczości uzależnione od zakresu i skalowania (0,0; 0,; 0,1; 1) Przyciski funkcyjne Ustawianie param. rampy Regulacja Zakres Jednostka czasu Współczynnik rampy 6 typów; (PARA wybór parametru; UP; DOWN; AT; ENT; DISP) regulacja: rampa rosnąca / malejąca rampa rosnąca / malejąca OFF, jednostek (sekunda / minuta) przełączane przyciskiem operacyjnym na frontowym panelu i komunikacją (x1, x0,1) przełączane przyciskiem operacyjnym na frontowym panelu i komunikacją Wejście Termoelementy Impedancja wejściowa Rezystancja zewn. Dokładność kompensacji temperatury spoiny odniesienia Detekcja przepalenie czujnika B, R, S, K, E, J, T, N, PL II, Wre5-26 {U, L (DIN 43710)}, AuFe-Cr 500kΩ minimum tolerancja 100Ω maximum ±2 C (dla 5 45 C temp. otoczenia) w standardzie (góra zakresu) tel. 032/78930, temperatura@introl.pl 319

2 RTD Pt100/JPt100, 3-przewodowe Typowy prąd 0,25mA Rezystancja przewodów rezystancja przewodu 5Ω max., połączenie 3-przewodowe wymaga równej rezystancji przewodów mv: ; 0 10; 0 20; 0 50; 10 50; 0 100mV DC Napięciowe V: -1 +1; 0 1; 0 2; 0 5; 1 5; 0 10V DC Impedancja We 500kΩ minimum Prądowe 0 20; 4 20mA DC Impedancja We 250Ω Cykl próbkowania 0,25 sek. Przesun. punktu pracy PV ( ) Filtrowanie PV sekund (0 bez filtrowania) Przełączanie kompensacji temperatury odniesienia INT (wewnętrzne) / EXT (zewnętrzne) przyciskiem na panelu czołowym izolowanie pomiędzy różnymi wyjściami [nie izolowane od systemu, DI (wejście przełączania zewnętrznego) i CT] Regulacja (SR82: jedno wyjście kontrolne) Tryb regulacji Jednowyjściowy Expert PID z funkcją autotuningu RA grzanie / DA chłodzenie Dwuwyjściowy PID Wyjście 1 Wyjście 2 (tylko dla opcji z dwoma wyjściami) Cykl proporcjonalności Wyjście 1 / 2 Nastawa AT Charakterystyka wyjścia kontrolnego Ogranicznik wyjściowy limitu dolnego i górnego (niezależnie dla wyjścia 1 i 2) Expert PID + PID (wyjście 1 i 2 niezależne) z funkcją autotuningu RA (rewersyjne): wyjście 1 grzanie / wyjście 2 chłodzenie DA (bezpośrednie): 2-stopniowe grzanie (obydwa wyjścia) (wyjście 1 i 2 niezależnie) pasmo proporcjonalności (P); OFF, 0,1 999,9% (OFF=ON/OFF) czas całkowania (I): OFF, sekund (OFF=z ręcznym RESET) czas różniczkowania (D): OFF, sekund ręczny RESET: -50,0 +50,0% (ważny gdy I=OFF) histereza ON/OFF: jednostek (ważne podczas ON/OFF) pasmo proporcjonalności (P); OFF, 0,1 999,9% (OFF=ON/OFF) czas całkowania (I): OFF, sekund (OFF=z ręcznym RESET) czas różniczkowania (D): OFF, sekund histereza ON/OFF: jednostek (ważne podczas ON/OFF) pasmo nieczułości: jednostek (możliwe ustawienie odrębnego SV2) ustawianie zakresu: jedno z wymienionych wyżej [dla wyjścia przekaźnikowego (Y) lub SSR (P)] sekund jednostek RA / DA przełączane z panela czołowego lub DI przez komunikację limit dolny: 0,0 99,9% limit górny: 0,1 100,0% (Limit dolny < Limit górny) możliwe niezależne ustawianie dla SB / SV2 ustawianie zakresu: jedno z wymienionych wyżej Wyjście w czasie błędu 0,0 100,0% (niezależnie wyjście 1 i 2) Typ wyjścia / dane znamionowe (wspólne dla Wy1 i Wy2) przekaźnik (Y): 240V AC/2,5A (rezystancyjne) SSR (P): 12V ± 1,5V DC (max prąd obciążenia 30mA) prądowe (I): 4 20mA (max rezystancja obciążenia 600Ω) napięciowe (V): 0 10V DC (max prąd obciążenia 2mA) Rozdzielczość wyjścia Wy1: ok. 0,25% (1/8000) Wy2: ok. 0,5% (1/200) Czas odświeżania 0,25 sekundy Regulacja ręczna (z panela czołowego lub DI (komunikacja) Zakres ustawienia wyjścia 0,0 100,0 % (możliwe poza ograniczeniem wyjścia) Rozdz. ustawienia 0,1% Przełączanie auto/ręczne bez skoku przejściowego (w zakresie proporcjonalności) izolowane pomiędzy wyjściem regulacyjnym i systemem i różnymi wejściami (nieizolowane pomiędzy wyjściami I, V, P a wyjściem analogowym retransmisyjnym) 320 tel. 032/78930, temperatura@introl.pl

3 Ilość wyjść alarmowych Rodzaj alarmu A_Hi A_Lo D_Hi D_Lo D_i D_o Sco Hb Zakres ustawienia alarmu Alarm limitu górnego Alarm limitu dolnego Alarm limitu górny / dolny Alarm wartości bezwzględnej Ustawianie Działanie alarmu Histerezy Stan oczekiwania/ nieoczekiwania Al1 i Al2 Wyjście alarmowe (opcja) SR82 2 SR83 3 (2 gdy jest Wyjście 2) SR84 3 (2 gdy jest opcja komunikacji, retransmisji i/ lub Wyjście 2) w wypadku 2 wyjść alarmowych, EV2 i EV3 ma wspólne wyjście z OR wybierany z 8 typów (7 typów jeżeli brak opcji alarmu przepalenia grzałki) alarm wartości bezwględnej limitu górnego alarm wartości bezwględnej limitu dolnego alarm odchyłki limitu górnego alarm odchyłki limitu dolnego alarm odchyłki limitu górnego / dolnego (wewnątrz zakresu) alarm odchyłki limitu górnego / dolnego (poza zakresem) przekroczenie skali (alarm błędu wejścia) alarm przepalenia grzałki (gdy jest wybrana opcja) alarm wartości odchylenia jednostek jednostek jednostek wewnątrz mierzonego zakresu (obydwa górny i dolny limit) przyciskami z panelu czołowego ON-OFF jednostek wybierane spośród 5 typów 1. Bez stanu oczekiwania 2. Oczekiwanie gdy zasilanie jest załączone 3. Oczekiwanie (gdy zasilanie jest załączone i stan oczekiwania załączony) 4. Oczekiwanie (gdy zasilanie jest załączone i stan oczekiwania załączony, zawiera czas gdy SV się zmienia) 5. Działanie regulacyjne Opóźnienie alarmu OFF, sekund Typ wyjścia alarmowego przekaźnik 240V AC / 1A (obciążenie rezystancyjne) Aktualizacja wyjścia 0,25 sek. Wyjście analogowe (opcja nie można wybrać z komunikacją typ (1) i (2)) Ilość wyjść 1 Typ wyjścia analogowego Wyjście dane znamionowe wybór z 5 typów (3 typy dla urządzenia z 1 wyjściem) PV: wartość mierzona SV: wartość zadana DEV: odchyłka OUT 1: wyjście regulacyjne 1 OUT 2: wyjście regulacyjne 2 (tylko z wyjściem 2) 4 20mA DC/FS (Rmax=300Ω) 0 10V DC/ FS (Imax.=2mA) 0 10mV DC/ FS (Rwy=10Ω) wartość mierzona, wartość zadana (PV/SV): w mierzonym zakresie (możliwa odwrócona skala) Skalowanie wyjścia Wy1 i Wy2: 0,0 100,0% (możliwa odwrócona skala) DEV: -100,0 100,0% (możliwa odwrócona skala) Dokładność wyjścia +/-0,3%FS (z uwzględnieniem wartości wskazywanej) Rozdzielczość wyjścia około 0,% (1/10000) Cykl uaktualniania 0,25 sek. wyjście analogowe odizolowane od systemu i wejścia (ale nieodizolowane od wyjść regulacyjnych I, P i V) tel. 032/78930, temperatura@introl.pl 321

4 Alarm przepalenia grzałki (opcja nie można wybrać wraz z wejściem REM)) detekcja przepalenia grzałki tylko na Wy1 (dostępna gdy Wy jest SSR lub stykowe) Pobór prądu 30 lub 50A (dobór modułu CT) prąd grzałki jest wykrywany przez moduł CT detekcja przerwy grzałki: Działanie alarmu Wy=ON to Alarm=ON detekcja pętli grzałki: Wy=OFF to Alarm=ON Zakres ustawiania prądu OFF; 0,1 50A (OFF wyłączenie alarmu) Dokładność nastawy 0,1A Zakres wskazań prądu 0,0 55,0A Dokładność wskazań około 3% FS (50/60Hz sinus) Minimalny czas zwłoki 0,25 sek (każde 0,5 sek) dla ON i OFF Wyjście dane znamionowe przekaźnik: 1A / 240V (obciążenie rezystancyjne) Wskaźnik alarmu LED alarmu świeci w czasie działania Utrzymanie alarmu wybór pomiędzy wstrzymaniem i brak wstrzymania Częstość próbkowania 0,5 sek. wejście CT odizolowane od różnych wyjść (nieodizolowane od systemu i innych wejść) Zdalne sterowanie (opcja niemożliwy wybór z alarmem przepalenia grzałki) Zdalne sterowanie zewnętrzny analogowy sygnał Zdalne przełączanie poprzez wejście DI (zewnętrzne) (możliwe tylko z opcją DI) zdalne / lokalne przełączanie funkcji sygnałem zdalnym Zdalne przełączanie histerezy 0,1 10,0 % Zdalne skalowanie wewn. zakresu (możliwa odwrócona skala) Dokładność ustawiania ±(0,25%FS+1cyfra) Sygnał ustawiający 0 10, 1 5V DC (impedancja wejściowa 500kΩ min.) 4 20mA DC (impedancja odbiornika 250Ω) Zdalne ustawianie przesunięcia punktu pracy jednostek Zdalne ustawianie filtra OFF, sekund Cykl próbkowania 0,5 sekundy pomiędzy wejściem zdalnym i róznymi wyjściami (nieizolowane od systemu i różnych wejść) Funkcje komunikacyjne (opcja nie można wybrać razem z wyjściem analogowym dla SR82 i SR 84) Typ komunikacji (1) RS-232C, RS-485 System komunikacji RS-232C 3-liniowy półduplex System komunikacji c.d. RS liniowy półduplex, (RS-485 półduplex sieć wielogałęziowa (bus)) Synchronizacja start-stop Odległości RS-232C najwyżej 15m, RS-485 najwyżej 500m (zależy od warunków) Szybkość transmisji 1200, 2400, 4800, 9600, 19200bps 7 bit, kontrola parzystości, 1 bit stop 7 bit, kontrola parzystości, 2 bity stop 7 bit, bez kontroli parzystości, 1 bit stop 7 bit, bez kontroli parzystości, 2 bity stop Format danych 8 bit, kontrola parzystości, 1 bit stop 8 bit, kontrola parzystości, 2 bity stop 8 bit, bez kontroli parzystości, 1 bit stop 8 bit, bez kontroli parzystości, 2 bity stop Adresy 1 99 Pamięć komunikacji EEP/RAM/r_E Komunikacja BCC Add/Add two s cmp/xor/none Czas opóźn. komunikacji OFF, tel. 032/78930, temperatura@introl.pl

5 Kod komunikacji ASCII Protokół komunikacji Shimaden standard protocol Ilość przyłączeń RS-232C jedno; RS-485 do 32 sygnał odizolowany od systemu, każdego We i Wy Typ komunikacji (2) zgodny z CC-Link (Mitschubishi Electric Company) tylko dla SR83, niemożliwe równoczesne wyjścia retransmisyjne analogowe) Szybkość transmisji 156K; 625K; 2,5M; 5M, 10Mbps Ilośc stacji 1 Metoda komunikacji polling Synchronizacja ramki Kodowanie system NRZI Linia transmisyjna bus (RS-485) Format transmisji zgodny z HDLC Wejście DI (przełączanie zewnętrzne opcja) Punkty przełączane 2 wybierany z 8 typów (7 typów jeżeli wybrana jest opcja zdalnego sterowania) NOP: nieaktywne STB: wykonanie/oczekiwanie SB/SV2: nastawa wartości przesunięcia punktu pracy / nastawa wartości 2 Typ wejścia DI AT: autotuning MAN: ręczne STP: czasowy STOP rampingu DA: działanie bezpośrednie REM: zdalne sterowanie (jeżeli wybrana jest opcja zdalnego sterowania) DI dane znamionowe beznapięciowe; otwarty kolektor (około 5V/2mA wpływ) pomiędzy DI i róznymi wyjściami (nieizolowane od systemu i różnych wejść) Nastawa wartości 2 (SV2) / Nastawa przesunięcia punktu pracy (SB) (opcja) Działanie wejścia beznapięciowy styk wybór SB/SV2 poprzez wejście DI (w działaniu podczas zamkniętego wejścia) Wybór nastawy wartość absolutna (SV2) wartość odchyłki (SB) wartość bezwzględna w zakresie pomiarowym Nastawianie zakresu odchyłka: jednostek SV2 pozwala nastawiać PID oraz limity wyjścia Główne dane techniczne Przechowywanie danych nieulotna pamięć (EEPROM) Warunki otoczenia poprawnej pracy Temperatura pracy C Przechowywania C Wilgotność do 90% RH (bez kondensacji) Wysokość geograficzna do 2000 npm. Kategoria II Stopień zanieczyszczenia środowiska 2 Zasilanie V AC +/-10% 50/60Hz lub 24V AC/DC +/-10% Pobór mocy 12V AC max. Odporność na zakłócenia 60dB lub wyżej zwykły tryb (50/60Hz) 140dB lub wyżej dla sygnału wspólnego Kompatybilność elektromagnetyczna Reyzstancja izolacji bezpieczeństwo: IEC10 i EN610-1 EMC: EN , 1993 (EMI); EN , 1995 (EMS) pomiędzy zaciskami WE/WY i zaciskami zasilania 500V DC 20MΩ minimum tel. 032/78930, temperatura@introl.pl 323

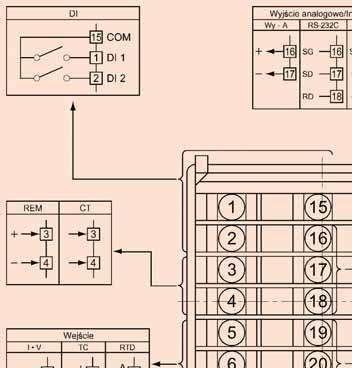

6 Reyzstancja izolacji c.d. Wytrzymałość dielektryczna Zabezpieczenia Materiał Wymiary Montaż Wymiary otworów Waga [około] SR82 Schemat podłączeń pomiędzy zaciskami WE/WY i zaciskiem uziemienia 500V DC 20MΩ minimum pomiędzy zaciskami WE/WY i zaciskami zasilania 2300V DC/minuta pomiędzy zaciskami WE/WY i zaciskiem uziemienia 1500V AC/minuta wyłącznie przedni panel posiada zabezpieczenia pyłoszczelne i kroploszczelne odpowiednik IP66 PPO powłoka żywiczna (równoważne UL94V-1) SR82: H:72 W:72 D:111 (głębokość 100) [mm] SR83: H:96 W:96 D:111 (głębokość 100) [mm] SR84: H:96 W:48 D:111 (głębokość 100) [mm] panel mocowany przez wciśnięcie (szybki montaż) SR /SR /SR (grubość panela 1-5) [mm] SR82-300/SR83-420/SR [g] Wymiary zewnętrzne i otwory montażowe 324 tel. 032/78930, temperatura@introl.pl

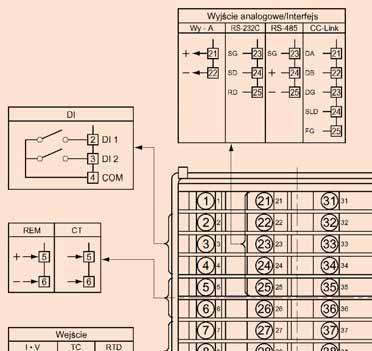

7 SR83 Schemat podłączeń Wymiary zewnętrzne i otwory montażowe tel. 032/78930, temperatura@introl.pl 325

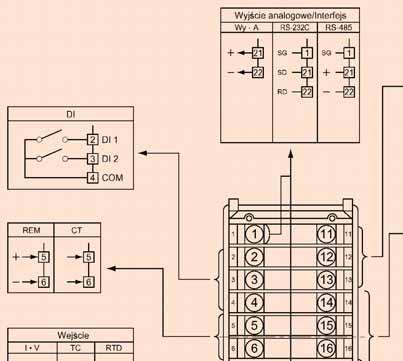

8 SR84 Schemat podłączeń Wymiary zewnętrzne i otwory montażowe 326 tel. 032/78930, temperatura@introl.pl

9 Urządzenie Kod Specyfikacja Model Wejście Wyjście [1] SR82 SR83 SR84 regulator mikroprocesorowy PID-auto tuning, DIN H:72 W:72 D:110mm regulator mikroprocesorowy PID-auto tuning, DIN H:96 W:96 D:110mm regulator mikroprocesorowy PID-auto tuning, DIN H:96 W:48 D:110mm 1 T / C: zakres i typ wybierany przez użytkownika (tabela) 2 RTD: zakres i typ wybierany przez użytkownika (tabela) 3 napięciowe: ( ); (0 10); (0 20); (0 50); (10 50); (0 100) mv DC 4 prądowe: (0 20); (4 20)mA DC [R=250Ω] 6 Wyjście [2] (Opcja dla sr83 i sr84) Zasilanie Y I P V N Y I P V Wyjścia alarmowe (opcja) [2 Dla sr82 / dla SR83 i SR84 3 (2 Jeżeli jest wyjście [2] Regulacyjne)] Wejście zdalnego sterowania (Nie może być z alarmem przepalenia grzałki) [opcja] Wyjście analogowe (opcja) (Nie może być wybrane razem z wyjściami Komunikacyjnymi) Komunikacja funkcje interfejsu (opcja) * ) Wejście zewnętrznego sygnału ei / przesunięcie punktu pracy (opcja) napięciowe: (-1 +1); (0 1); (0 2); (0 5); (1 5); (0 10) V DC przekaźnikowe: 240V AC/2,5A (obciążenie rezystancyjne), 1A (obciążenie indukcyjne); cykl PB 1 120sek. prądowe analogowe: 4 20mA DC; [Ro=600Ω max.] napięciowe SSR: 12V ±1,5V DC / 30mA max.; cykl PB sek. napięciowe analogowe: 0 10V DC [Io=2mA max.] brak [zawsze dla SR82] przekaźnikowe: 240V AC/2,5A (obciążenie rezystancyjne), 1A (obciążenie indukcyjne); cykl PB 1 120sek. prądowe analogowe: 4 20mA DC; [Ro=600Ω max.] napięciowe SSR: 12V ±1,5V DC / 30mA max.; cykl PB sek. napięciowe analogowe: 0 10V DC [Io=2mA max.] V AC +/-10%, 50/60Hz 10 24V AC ±10%, (50/60Hz) 02 24V DC ±10% Zakres programowany 0 brak 1 przekaźnik: AL1, AL2: 240V AC/ 1A (obciążenie rezystancyjne) 2 przekaźnik + alarm przepalenia grzałki (30A CT) Możliwość wybrania 3 przekaźnik + alarm przepalenia grzałki (50A CT) tylko dla wyjść Y lub P 00 brak 14 prądowe analogowe: 4 20mA DC; [Ri=250Ω max.] 15 napięciowe analogowe: 1 5V DC [Ri=500kΩ min.] 16 napięciowe analogowe: 0 10V DC [Ri=500kΩ min.] 0 brak 3 napięciowe analogowe: 0 10mV DC [Rwy=10Ω] 4 prądowe analogowe: 4 20mA DC; [Ro=300Ω max.] 6 napięciowe analogowe: 0 10V DC [Io=2mA max.] Wejście nieizolowane 0 brak 5 7 RS-485 RS-232C (dla SR82 i SR84 nie jednocześnie z wyjściem analogowym) 8 CC-Link TYLKO SR83 (nie jednocześnie z wyjściem analogowym) 0 brak 1 wejście 2-punktowe, styk beznapięciowy, otwarty kolektor (około 5V / 2mA wpływ) 0 brak Uwagi 9 z uwagami (wymaga konsultacji przed zamówieniem) * ) Dla SR83 jest możliwy jednoczesny wybór Wyjścia analogowego i funkcji komunikacji (RS-485 i RS-232C) Przykład kodu zamówienia SR83-6YY wejście napięciowe Y wyjście 1 przekaźnik Y wyjście 2 przekaźnik 02 zasilanie 24V DC 1 przekaźnik AL2 15 wejście napięciowe analogowe 4 wyjście analogowe 4 20mA 5 RS brak innych uzgodnień 0 brak innych uzgodnień tel. 032/78930, temperatura@introl.pl 327

10 Kody zakresu pomiarowego TC Termoelement RTD Napięciowe (mv) Napięciowe [V] Typ wejścia Kod Zakres mierzony [ C] Kod Zakres mierzony [ F] *1 B R S K ,0 400, K , K E J T ,9 200, N PLII WRe U ,9 200, L K 29 10,0 350,0 K AuFe-Cr 30 0,0 350,0 K K K AuFe-Cr K Pt100 [JIS/IES] ,0 100, ,0 200, ,0 300, ,0 50, ,0 120,0 05 0,0 50,0 21 0,0 120,0 06 0,0 100,0 22 0,0 200,0 07 0,0 200,0 23 0,0 400,0 08 0,0 500, ,0 100, ,0 200, ,0 300, JPt ,0 50, ,0 120,0 13 0,00 50, ,0 120,0 14 0,0 100,0 30 0,0 200,0 15 0,0 200,0 31 0,0 400,0 16 0,0 500, Skalowanie możliwe przy wybraniu jednego z zakresów: Zakres skalowania: do 9999 zliczeń Rozpiętość: 10 do 5000 zliczeń [warunek wzrastanie zliczeń] *1) T/C: B Dokładność gwarantowana powyżej 400 C Prądowe [ma] tel. 032/78930, temperatura@introl.pl

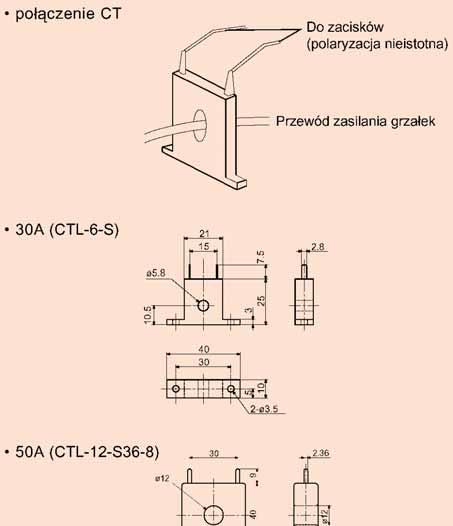

11 Uwaga: Poniżej zakresy ustawione fabrycznie. Wejście Specyfikacja Kod Zakres T/C JIS K 05 0,0 800,0 C RTD JIS Pt ,0 200,0 C Napięciowe [mv] 0 10mV DC4 02 0,0 100,0 Napięciowe [V] 1 5V DC 05 0,0 100,0 Prądowe [ma] 4 20mA DC 02 0,0 100,0 Uwaga: Jeżeli zostanie zmieniony zakres pomiarowy [kod] wszystkie parametry odnoszące się do SV, Alarmów, PID są inicjowane. Uwaga: Jeżeli zostaną zmienione kody alarmów, wejścia zdalnego lub wyjścia analogowego wszystkie parametry powiązane są inicjowane. Akcesoria wymagane przy alarmie przepalenia grzałki Uwaga! regulator serii SR80 przeznaczony jest do prowadzenia wskazań i regulacji temperaturowych, wilgotnościowych i innych wartości fizycznych urządzeń przemysłowych. Nie wolno prowadzić działań wykorzystujących regulator do innych celów. Może to być przyczyną wypadku. tel. 032/78930, temperatura@introl.pl 329
