1 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 1/13 Wytyczne Montażowe Wyposażenie systemu FTTH Model KLD1625, KLD1626, KLD1627, KLD1628 Data sporządzenia dokumentu Data aktualizacji Maj 2014 Według dokumentu HOME_PACE_INSTALLATION_GUIDE V Przygotował Krzysztof Karczewski Kabel Łatwego Dostępu KLD1625, KLD1626, KLD1627, KLD1628 Dziękujemy za zakup naszych produktów. Mamy nadzieję, że nasze rozwiązania spełnią Państwa oczekiwania i wymagania funkcjonalne. Informujemy, że dołożyliśmy wszelkich starań by prezentowane tu ilustracje i dane techniczne były aktualne. Producent zastrzega sobie jednak prawo do dokonywania zmian i modernizacji, dlatego w dostarczonych produktach niektóre elementy i detale mogą nieznacznie odbiegać od stanu przedstawionego w niniejszym wydaniu

2 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 2/13 Spis treści: 1. Opis systemu 1.1. Moduły podstawowe Włókna w powłoce MCP (Micro Cable Pushable) kable KLD1625 i KLD Włókno w powłoce ISS (flexible tight buffered module) Kabel KLD Mikromoduły CT (Compact Tube) kabel KLD Konstrukcja kabla 1.3. Rurki osłonowe 2. Przygotowanie i instalacja kabla łatwego dostępu 2.1. Określanie długości kabla 2.2. Przygotowanie kabla do instalacji 2.3. Instalacja kabla Instalacja kabla od podstawy budynku ku górze Instalacja kabla od najwyższej kondygnacji w dół 2.4. Zapas kabla na najwyższej kondygnacji 2.5. Przygotowanie kabla i wyciąganie modułów kabla łatwego dostępu Otwarcie powłoki kabla Wyciąganie mikromodułów podstawowych

3 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 3/13 1. Opis systemu System kabla łatwego dostępu jest systemem światłowodowego kabla wewnątrzbudynkowego, który oferuje kompleksowość rozwiązania, optymalizację kosztów oraz szybkość wykonania przyłączy abonenckich w technologi światłowód do domu FTTH. System zawiera zestaw akcesoriów pozwalających na optymalizację architektury sieciowej dla każdej indywidualnej instalacji wewnątrzbudynkowej. 1.1 Mikromoduły podstawowe Mikromodułem podstawowym w przypadku kabli KLD nazywamy każdą jednostkę podstawową danego kabla, którą w trakcie instalacji wyciągamy z powłoki kabla na daną odległość. Może być to jedno włókno lub mikromoduł zawierający wiele (do 12) włókien światłowodowych. Wyróżniamy 3 typy mikromodułów podstawowych: Włókna w powłoce MCP (Micro Cable Pushable) kable KLD1625 i KLD1627 Jedno (KLD1625) lub dwa (KLD1627) włókna światłowodowe wewnątrz wzmacnianego pokrycia 900 µm (KLD1625) lub 1,2 mm (KLD1627) łatwego do obierania (1 m/min). Unikalna struktura modułu MCP pozwala na łatwe wyciągnięcie do 20 m włókna w celu bezpośreniego przyłączenia abonenta bez konieczności wykonania spawu (ciągłość włókna pomiędzy podstawą budynku a mieszkaniem abonenta). 1 włókno we wzmacnianym pokryciu wtórnym 900µm lub 1,2mm 2 elementy wytrzymałościowe 3 powłoka zewnętrzna LSOH 4 - wypukłość wyznaczająca miejsce nacinania kabla

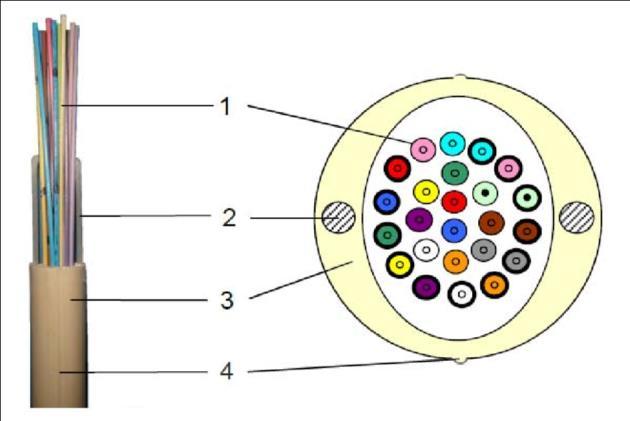

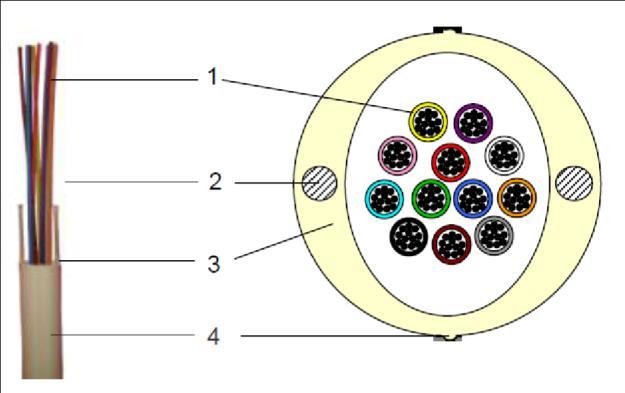

4 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 4/ Włókno w powłoce ISS (flexible tight buffered module) Kabel KLD1628 Jedno włókno światłowodowe w elastycznej tubie półścisłej łatwej do obierania. Używany w sieciach w których wykonujemy spawy pośrednie na kondygnacjach (w konfiguracji o mniejszej gęstości niż w przypadku konstrukcji tuby kompaktowej CT) lub gdzie dokonujemy bezpośredniego przyłączenia abonenta. W tym drugim przypadku wymagana jest rurka osłonowa ze sznurkiem (moduł ze względu na elastyczność nie może być przepychany) 1 włókno w pokryciu wtórnym 900µm 2 elementy wytrzymałościowe 3 powłoka zewnętrzna LSOH 4 - wypukłość wyznaczająca miejsce nacinania kabla Mikromoduły CT (Compact Tube) kabel KLD1626 Zawiera 2 do 12 włókien światłowodowych w termoplastycznej powłoce, zapewniając wysoką elastyczność modułu jak i wysoki stopień ochrony włókna światłowodowego. Używane w sieciach o dużej gęstości w których wykonujemy spawy pośrednie na kondygnacjach (dodatkowe miejsce rozszycia pomiedzy podstawą budynku a mieszkaniem abonenta) 1.2 Konstrukcja kabla 1 mikromoduł z 2, 4, 6, 8 lub 12 włóknami w pokryciu pierwotnym 250µm 2 elementy wytrzymałościowe 3 powłoka zewnętrzna LSOH 4 - wypukłość wyznaczająca miejsce nacinania kabla Dla ułatwienia operacji otwarcia powłoki kabla (powłoka niepalna, bezhalogenowa LSOH) kabel posiada dwie specjalne wypukłości (po dwóch stronach) określające optymalne miejsce dla wycięcia okna. Maksymalna pojemność kabla to 24 mikromoduły CT po 12 włókien w każdej, 24 włókna w powłoce MPC lub ISS z jednym włóknem lub 24 włókna w powłoce MPC lub ISS w wersji z dwoma z włóknami w tubie (układ 12 x 2 włókna).

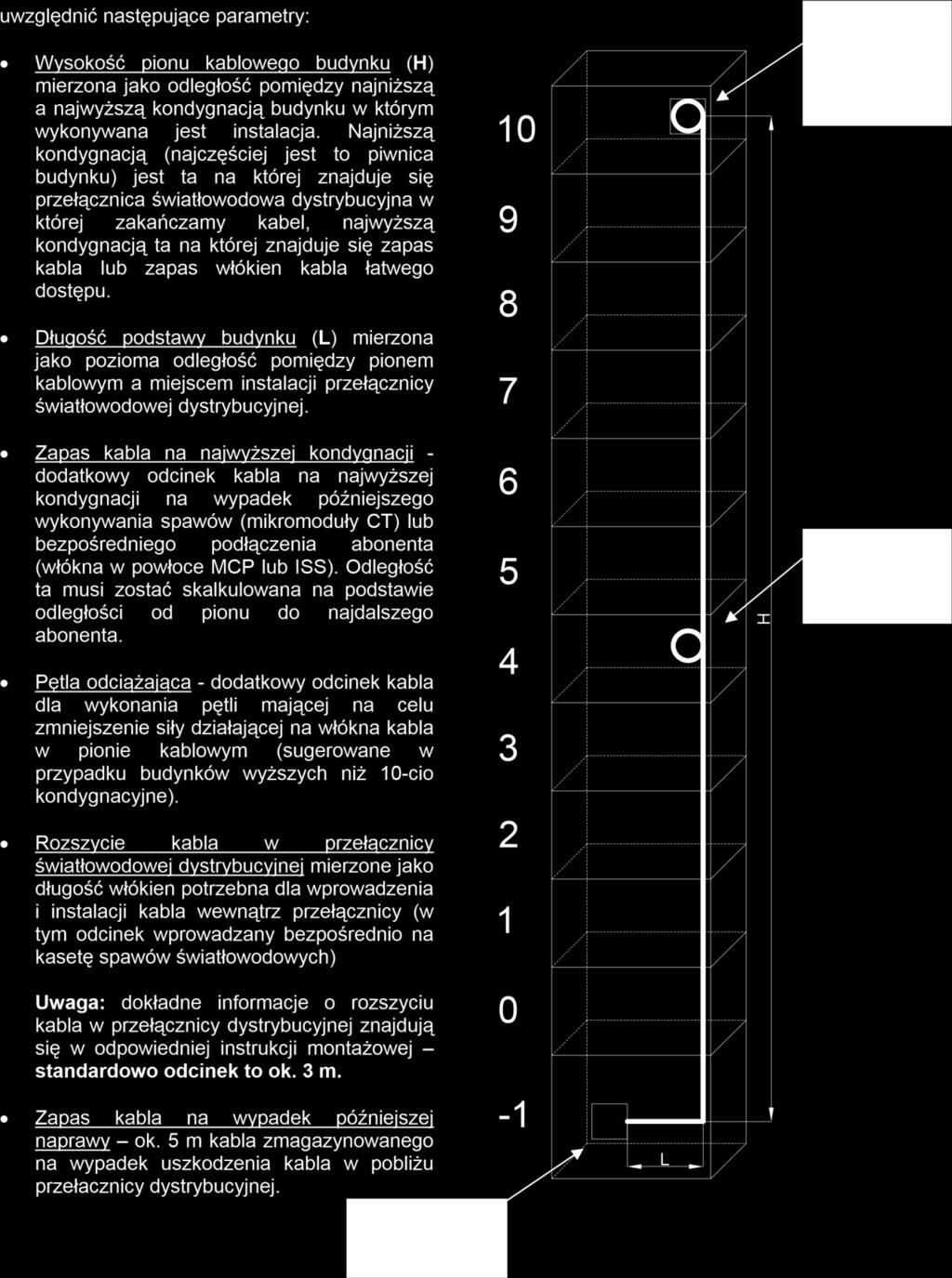

5 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 5/ Rurki osłonowe Rurki osłonowe z materiału niepalnego, bezhalogenowego LSOH chronią moduły kabla łatwego dostępu przed przypadkowym uszkodzeniem w trakcji instalacji i późniejszej eksploatacji. Standardowe średnica zewnętrzna to 5 mm. Mogą być mocowane do ściany poprzez klejenie, zszywanie automatyczne lub umieszczane w korytku kablowym. Występują w wersji podstawowej oraz z zamontowanym wewnątrz sznurkiem (wersja ze sznurkiem konieczna dla kabli z modułami ISS KLD1628) 2. Przygotowanie i instalacja kabla łatwego dostępu 2.1 Określanie długości kabla Dla skalkulowania wymaganej dla danej instalacji długości kabla łatwego dostępu należy

6 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 6/ Przygotowanie kabla do instalacji

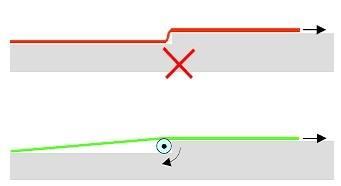

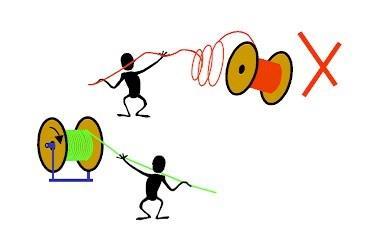

7 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 7/13 Bęben z kablem powinien zostać umieszczony na obrotowych rolkach umożliwiających swobodne rozwijanie kabla. Odmierzony odcinek kabla może też zostać wcześniej odcięty i ułożony na podłożu prostoliniowo lub w kształt ósemki. W przypadku rozłożenia kabla na schodach należy zapobiec przyginaniu kabla na krawędzi stopnia Wcześniejsze rozłożenie kabla pozwoli kablowi na utratę kształtu wymuszonego w trakcie transportu i przechowywania na bębnie. Uwaga: w trakcie prostowania i ósemkowania kabla wszystkie włókna w jego wnętrzu powinny mieć swobodę ruchu. Ich zabezpieczenie za pomocą taśmy izolacyjnej powinno nastąpić dopiero bezpośrednio przed zaciąganiem kabla.

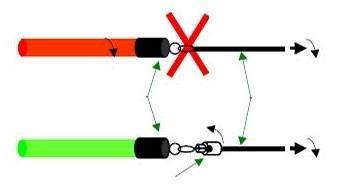

8 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 8/ Instalacja kabla Kabel powinien być instalowany w szachtach teletechnicznych budynku, plastikowych korytkach kablowych lub bezpośrednio na ścianie budynku, zależnie od układu danego budynku oraz lokalnych uwarunkowań prawnych. Instalacja kabla łatwego dostępu wymaga zachowania typowych warunków bezpieczeństwa analogicznych do standardowych kabli światłowodowych, z dodatkowym zastrzeżeniem wynikającym z ze specyficznej konstrukcji kabla (dwa elementy usztywniające w powłoce zewnętrznej kabla). Przed przystąpieniem do instalacji kabla należy zabezpieczyć koniec włókien w kablu w sposób jaki pokazano na zdjęciu. Ma to przeciwdziałać przypadkowemu wysuwaniu się włókien z kabla w trakcie instalacji. Należy również zwrócić baczną uwagę na to, by kabel w trakcie instalacji uległ jak najmniejszemu skręceniu. Stopień skręcenia kabla możemy kontrolować obserwując wzdłużne wypukłości kabla (widoczny i wyczuwalny dłonią szew po dwu stronach powłoki zewnętrznej kabla). Wzd ł u ż ne wypuk ł o ś ci kabla Aby zminimalizować efekt skręcania kabla należy stosować krętlik (proste urządzenie przeciwdziałające skręcaniu) jak pokazano na rysunku.

9 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 9/ Instalacja kabla od podstawy budynku ku górze Instalacja kabla w ten sposób może zostać przeprowadzona w dwojaki sposób: Przepychanie kabla bez użycia pilota ta metoda okaże się skuteczna w sytuacjach gdy szacht kablowy jest łatwo dostępny i kabel w naturalny sposób będzie się układał w pionie kablowym. Uwaga: nie należy przepychać kabla w sytuacji gdy będzie to wymagało dużej siły i będzie on ulegał zgięciom i załamaniom przewyższającym bezpieczne promienie giecia, może to bowiem doprowadzić do zniszczenia powłoki zewnętrznej kabla z elemenetami usztywniającymi jak i doprowadzić do uszkodzenia włókien wewnątrz kabla. Zaciąganie z użyciem pilota tą metoda posłużymy się w sytuacjach gdy dostęp do szachtu kablowego jest utrudniony, a światło pionu kablowego nie pozwala na łatwe przepychanie kabla. Uwaga: w sytuacji zaciągania mimo użycia większych sił działających na kabel nie można doprowadzić do przekroczenia masymalnej siły jaką można przyłożyć do kabla (parametr zawarty w specyfikacji technicznej kabla), gdyż może to powodować uszkodzenie powłoki zewnętrznej kabla z elemenetami usztywniającymi jak i doprowadzić do uszkodzenia włókien wewnątrz kabla na skutek naciągnięcia. W obu przypadkach należy pamiętać o zabezpieczeniu włókien kabla (jak pokazano na zdjęciu) od strony którą kabel łatwego dostępu wprowadzamy do pionu kablowego Instalacja kabla od najwyższej kondygnacji w dół

10 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 10/13 W przypadku instalacji kabla począwszy od najwyższej kondygnacji wprowadzamy go do szachtu bez użycia pilota, przepychając go jedynie ręcznie. W tej sytuacji instalację ułatwia grawitacyjna siła działająca na kabel w pionie kablowym. Uwaga: w trakcie instalacji nie należy przepychać kabla z siłą która mogłaby doprowadzić do zgięć i załamań kabla przewyższającym promienie gięcia, może to bowiem doprowadzić do zniszczenia powłoki zewnętrznej kabla elemenetami usztywniającymi jak i doprowadzić do uszkodzenia włókien wewnątrz kabla. bezpieczne z W tym przypadku należy pamiętać o zabezpieczeniu włókien kabla (jak pokazano na zdjęciu) od luźnej strony kabla (drugi koniec względem tego który wprowadzamy do pionu kablowego). Istotne uwagi instalacyjne: Instalacja kabla metodą zaciągania powinna się odbywać z siłą nie przewyższająca granicznej siły ciągnienia zawartej w specyfikacji technicznej kabla. Dla późniejszego łatwego wyciągania włókien powinno sie w trakcie instalacji dążyć do zminimalizowania liczby zakrętów oraz możliwych skręceń kabla. Kabel w pionie budynkowym powinien być mocowany średnio co 80 cm przy pomocy opasek kablowych. Ma to na celu uniknięcie przypadkowego przemieszczenia oraz zmniejszenia naprężeń kabla. W momencie wykonywania w pionie kablowym pętli zapasu lub pętli odciążających włókna w kablu powinny zostać zluzowane na obu końcach kabla 2.4 Zapas kabla na najwyższej kondygnacji Aby zapobiec przypadkowemu zsuwaniu się włókien wewnątrz kabla, jego górny koniec znajdujący się na najwyższej kondygnacji powinien zostać zagięty. W przypadku umieszczenia na najwyższej kondygnacji zapasu dodatkowej długości kabla zasilającego sąsiadujące kondygnacje zapas ten powinien zostać zwinięty i zmagazynowany w jeden z poniższych sposobów:

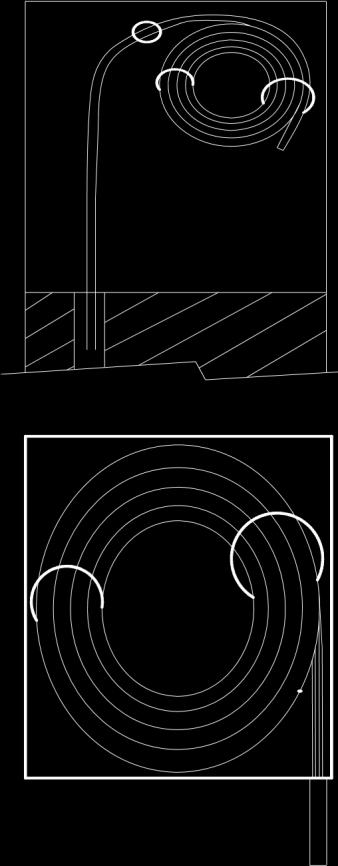

11 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 11/13 o Zapas kabla łatwego dostępu umocowany w postaci pętli za pomocą opasek kablowych. o Zapas włókien kabla łatwego dostępu umieszczony w dedykowanej skrzyni zapasu. W tym przypadku powłoka zewnętrzna kabla na tym odcinku powinna zostać odcięta a wewnątrz skrzynki umieszczone same włókna. 2.5 Przygotowanie kabla i wyciąganie modułów kabla łatwego dostępu

12 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 12/13 W celu odgałęzienia pojedynczego modułu z kabla łatwego dostępu na danym piętrze należy najpierw odciąć ten konkretny moduł kilka kondygnacji powyżej. Odległość pomiedzy piętrem na którym odgałeziamy moduł a tym na którym go odcinamy powinna zostać określona na podstawie długości odgałęzienia (czyli odległości między pionem kablowym a mieszkaniem abonenta lub miejscem spawania). Maksymalna odległość z jakiej możemy ściągnąć mikromoduł w celu odgałezienia to 20 m w przypadku włókien w powłoce MCP lub ISS oraz 6 m w przypadku mikromodułów wielowłóknowych CT. Odci ę cie w ł ókna By zagwarantować łatwy dostęp do danego modułu podstawowego wielkość okna wykonywanego w powłoce kabla powinna być dostosowana do danego modelu osłony spawów lub osłony rozgałęźnej. Uwaga: dokładne informacje nt. wielkości okna znajdują się w odpowiedniej instrukcji osłony odgałęźnej. By zapewnić możliwość łatwego wycignięcia wybranego modułu odległość między oknem w powłoce kabla a najbliższym mocowaniem kabla do ściany nie powinna przewyższać 50 cm. Odga łę zienie abonenckie Otwarcie powłoki kabla Przed przystąpieniem do wykonania okna w powłoce kabla łatwego dostępu należy w pierwszej kolejności zaznaczyć przy pomocy markera długość okna (długość zależna od typu użytej osłony) a następnie umieścić ostrze narzędzia do otwierania przy górnej granicy tego zaznaczenia. Kabel Obejmując jedną dłonią narzędzie i kabel (jak pokazano na rysunku pomiędzy punkty A i B) naciskamy ostrze w celu wcięcia się w powłokę kabla. Następnie pociągamy do siebie w celu wykonania nacięcia. Ostrze

13 Wytyczne montażowe Kabla Łatwego Dostępu KLD strona 13/13 W trakcie nacinania kabla drugą ręką naginając kabel w odpowiedni sposób kontrolujemy sposób wykonania nacięcia odpowiednio kierując ostrze. Wykonujemy okno zadanej długości. Kończymy wykonanie okna podciągając ostrze narzędzia do siebie. Tą samą operację wykonujemy dla drugiego okna w powłoce na kondygnacji powyżej Wyciąganie włókien Odcinamy dane włókno (lub mikromoduł) w wykonanym wcześniej oknie powyżej kondygnacji na której odgałęziamy kabel. Delikatnie wyciągamy go w oknie odgałęźnym poniżej tworząć najpierw małą pętelkę o średnicy ok. 2-3 cm (jak pokazano na rysunku) w ten sposób by nie przekroczyń minimalnych promieni gięcia włókna. Następnie ściągamy całą długość modułu, uważając jednocześnie by nie doprowadzić do przekroczenia minimalnego promienia gięcia. Biorąc pod uwagę, że możemy wyciągnąć do 20 m włókna, należy zachować wyjątkową ostrożność układając ten odcinek swobodnie na podłożu. Dzięki swobodnemu rozłożeniu włókna unikniemy jego skręcenia. Nie należy jednak pozostawiać na podłożu niezabezpieczonej końcówki modułu, która powinna pozostać czysta. W przypadku gdy nie odcinamy włókna na jednej z kondygnacji powyżej miejsca odgałęzienia, lecz ściągamy całą jego długość (od najwyższej kondygniacji) należy pamiętać by uprzednio zluzować cały zapas włókien umieszczony u szczytu pionu kablowego. W przeciwnym razie ściagnięcie modułu będzie znacząco utrudnione lub niewykonalne. Czynność ściagania włókien powinna być wykonywana po uprzednim zamontowaniu osłon spawów oraz osłon rozgałęźnych.
