1 SUS strona 1/8 INSTRUKCJA MONTAŻOWA Wyposażenie systemu OptiHome SDU Model /EQUIPMENTEQUIPMENT SUS Data sporządzenia dokumentu Data aktualizacji Wersja dokumentu 1.0 Przygotował Tomasz Kadłuczka Słupek uliczny światłowodowy - SUS Producent zastrzega sobie prawo do dokonywania modyfikacji i udoskonalania produktu. W związku z tym przedstawione na rysunkach i fotografiach produkty nieznacznie mogą odbiegać od stanu rzeczywistego.

2 SUS strona 2/8 Spis treści 1. Dane techniczne 6. Zamknięcie słupka światłowodowego 2. Wyposażenie 7. Warunki BHP i oznaczenia eksploatacyjne 3. Przygotowanie i montaż słupka światłowodowego 4. Montaż i wprowadzenie kabli do słupka światłowodowego 5. Sposób układania zapasu włókien na tacce spawów 1. Dane techniczne. dane wymiary (szer. x wys. x głęb.) [mm] 290x1747x209 liczba wejść kablowych 3 maks. liczba kaset światło. 4 maks. liczba pól komutacyjnych 24 typ kaset światłowodowych SK-KM1-M stopień szczelności IP 54 waga [kg] 11 kolor RAL 7035 wykonanie tworzywo sztuczne PC/ABS 2. Wyposażenie. nazwa szt. 1 słupek uliczny SUS 1 2 elementy montażowe 2 kpl. typ SUS Kaseta hermetyczna Drzwiczki kasety hermetycznej Komora zapasu kabla Osłony komory zapasu kabla Rysunek 1- budowa słupka ulicznego światłowodowego SUS

SUS strona 3/8 3. Przygotowanie i montaż słupka światłowodowego.

światłowodowego, należy przykręcić stopy osadzające śrubami znajdującymi się w zestawie.

3 SUS strona 3/8 3. Przygotowanie i montaż słupka światłowodowego. a) b) Rysunek 2- etapy montażu słupka światłowodowego SUS w podłożu a) Przed montażem słupka światłowodowego, należy przykręcić stopy osadzające śrubami znajdującymi się w zestawie. b) Odpowiednio przygotowany słupek światłowodowy należy osadzić we wcześniej przygotowanym wykopie o głębokości 60 cm. Wszystkie elementy światłowodowe (kable, mikrorurki) należy wprowadzić do części dolnej komory zapasu kabla. W celu uniknięcia możliwości dostania się gruntu do środka komory podczas zasypywania i zagęszczania podłoża, należy założyć osłony komory zapasu kabla.

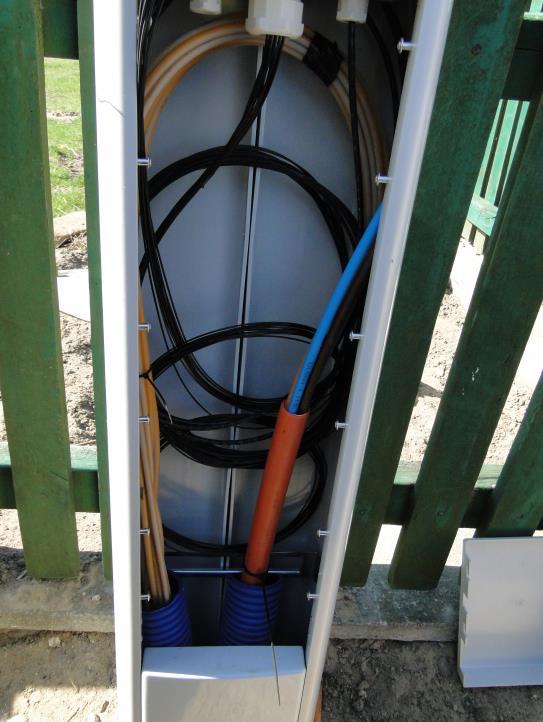

4 SUS strona 4/8 4. Montaż i wprowadzenie kabli do słupka światłowodowego. a) b) Rysunek 3 widok zapasu i wprowadzania kabla przez przepust PG-29 /13.5

SUS strona 5/8 a) W komorze zapasu kabla zrobić odpowiedni zapas wprowadzanego kabla, co umożliwi w przyszłości ewentualne modyfikacje instalacji.

Po wprowadzeniu kabla należy go przymocować za pomocą opasek zaciskowych [dla kabli typu DAC należy zastosować dławice schodkową (przepusty gumowe docięte do wymiarów kabla)].

5 SUS strona 5/8 a) W komorze zapasu kabla zrobić odpowiedni zapas wprowadzanego kabla, co umożliwi w przyszłości ewentualne modyfikacje instalacji. b) Kabel dystrybucyjny i abonenckie należy wprowadzić do kasety hermetycznej przez przepusty PG 13.5 i PG 29. Po wprowadzeniu kabla należy go przymocować za pomocą opasek zaciskowych [dla kabli typu DAC należy zastosować dławice schodkową (przepusty gumowe docięte do wymiarów kabla)]. 1) 2) Rysunek 4 dwie możliwe konfiguracji kasety hermetycznej. 1) konfiguracja bez splittera 2) konfiguracja z splitterem i otwieranym polem komutacyjnym c) dla konfiguracji 1) należy zrobić zapas kabla dystrybucyjnego około 2 m pozwalający na bezproblemowe spawanie poza słupkiem. Po zakończeniu czynności związanej łączeniem światłowodu zamocować zapas kabla wokół kasety światłowodowej. Czynność odpowiednio powtórzyć dla kabli abonenckich. d) Dla konfiguracji 2) połączyć kabel dystrybucyjny z splitterem ( spawanie bądź połączenie poprzez złącza światłowodowe). Kable abonenckie zespawać z pigtailami, które należy połączyć z odpowiednimi wyjściami z splittera. W innym wypadku należy bezpośrednio zespawać kabel abonencki z dystrybucyjnym bądź połączyć za pomocą złącz światłowodowych. Dla zapewnienia możliwości spawania poza słupkiem światłowodowym SUS należy ułożyć zapas kabla dystrybucyjnego i abonenckiego po około 2 m.

sobą i ułożyć na kasecie spawów jak na Rysunku 5.

6 SUS strona 6/8 5. Sposób układania zapasu włókien na tacce spawów. Rysunek 5 widok kasety spawów z zapasem włókien a) Włókna światłowodowe należy zespawać ze sobą i ułożyć na kasecie spawów jak na Rysunku 5. Rysunek 6 sposób mocowania wprowadzanych włókien b) Wszystkie wprowadzane włókna należy zabezpieczyć przed wysunięciem się z kasety za pomocą opasek zaciskowych.

7 SUS strona 7/8 6. Zamknięcie słupka światłowodowego. a) b) Rysunek 7- zabezpieczenie kabli i zamknięcie słupka

SUS strona 8/8 a) Przed montażem pokryw należy zabezpieczyć wszystkie kable, łącząc je w grupy kablowe za pomocą opasek zaciskowych lub elementów klejących.

8 SUS strona 8/8 a) Przed montażem pokryw należy zabezpieczyć wszystkie kable, łącząc je w grupy kablowe za pomocą opasek zaciskowych lub elementów klejących. W miarę możliwości należy przymocować kable do obudowy. b) Po wykonaniu prac związanych z instalacją kabli światłowodowych należy zamocować pokrywy i całość zamknąć na zamek. 7. Warunki BHP i oznaczenia eksploatacyjne. OSTRZEŻENIE! Należy zachować szczególne środki ostrożności przy pracach prowadzonych w styczności z włóknami światłowodowymi (np. podczas spawania). Ich ułamane lub odcinane końce mogą łatwo wbijać się w skórę i być szczególnie niebezpieczne dla oczu, ust itp. Niewidzialne promieniowanie laserowe jest niebezpieczne dla wzroku. Nie należy patrzeć bezpośrednio na koniec światłowodu zakończonego złączem, do wnętrza adaptera w przełącznicy ODF lub urządzeniu transmisyjnym. Znak ostrzegający przed promieniowaniem laserowym umieszczony jest na zewnątrz przełącznicy i oznaczony symbolem dla Klasa 3B (wg IEC-825 Klauzula 5.9)
