1 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 1/11 INSTRUKCJA MONTAŻOWA Wyposażenie systemu SDU Model /EQUIPMENTEQUIPMENT PSB-H-GM Data sporządzenia dokumentu Data aktualizacji Wersja dokumentu 1.0 Przygotował Marcin Murzyn Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM Dziękujemy za zakup naszych produktów. Mamy nadzieję, że nasze rozwiązania spełnią Państwa oczekiwania i wymagania funkcjonalne. Informujemy, że dołożyliśmy wszelkich starań by prezentowane tu ilustracje i dane techniczne były aktualne. Producent zastrzega sobie jednak prawo do dokonywania zmian i modernizacji, dlatego w dostarczonych produktach niektóre elementy i detale mogą nieznacznie odbiegać od stanu przedstawionego w niniejszym wydaniu

2 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 2/11 Spis treści: 1. Opis konstrukcji: Posadowienie przełącznicy: Montaż kaset światłowodowych: Montaż adapterów w polu komutacyjnym: Wprowadzanie mikrorurki (lub kabla klasycznego) do komory dolnej szafy: Wprowadzanie i prowadzenie mikrokabli w komorze głównej przełącznicy: Montaż sprzęgacza optycznego: Spawanie pigtaili liniowych i abonenckich: Podsumowanie: Warunki BHP i oznaczenia eksploatacyjne:... 11

3 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 3/11 1. Opis konstrukcji: Szafa PSB-H składa się z następujących elementów: 5 1. dach 2. drzwi komory głównej 3. drzwi komory dolnej 4. wysuwane pole komutacyjne 5. wspornik kaset spawów 6. przepusty kablowe 7. zamek komory głównej z ryglowaniem 2-punktowym 8. zamek komory dolnej z ryglowaniem 1-punktowym

4 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 4/11 2. Posadowienie przełącznicy: Przełącznicę światłowodową dystrybucyjną zewnętrzną typu PSB-H należy posadowić na uprzednio przygotowanym fundamencie dostosowanym konstrukcyjnie do wymiarów szafy i jej ciężaru. Fundament wykonany jest jako betonowy prefabrykat zbrojony z wystającymi szpilkami do przymocowania szafy Teren, na którym ma być ustawiony fundament powinien być uprzednio odpowiednio utwardzony Jeżeli szafa ustawiana jest na zboczu dodatkowo należy podłoże zabezpieczyć przed możliwością obsuwania. Przed instalacją szafy powierzchnie na styku fundamentu i cokołu należy dobrze zabezpieczyć przed wciekaniem wody odpowiednim środkiem uszczelniającym np. kit dekarski Laterbit. Po zainstalowaniu szafy teren w promieniu 1 m od obudowy należy wzmocnić za pomocą materiału utwardzającego (kostka brukowa, wylewka betonowa, itp.). Sposób utwardzenia powinien zapewniać nachylenie 2% w kierunku od szafy tak aby zapewnić swobodny odpływ wody (opady atmosferyczne). Sposób montażu szafy do cokołu zgodnie z rysunkiem

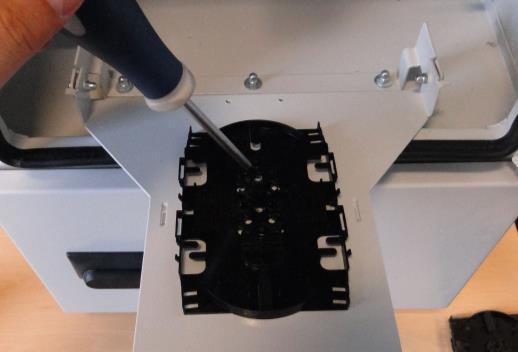

5 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 5/11 3. Montaż kaset światłowodowych: montaż kaset spawów światłowodowych w przełącznicy typu PSB-H-WM realizuje się na dedykowanej, wychylanym wsporniku. pierwszą kasetę (np. widoczną na zdjęciu SK- KM1) mocujemy do wspornika za pomocą 2 śrub M3. kolejne kasety łączymy ze sobą za pomocą zintegrowanych z kasetą klipsów zatrzaskowych tworząc pakiet. dostęp do konkretnej kasety uzyskujemy otwierając pakiet książeczkowo poprzez rozczepienie danych klipsów zatrzaskowych. fot.1 wspornik kaset fot.2 łączenie kaset w pakiet fot.3 montaż kasety do wspornika 4. Montaż adapterów w polu komutacyjnym: przełącznica PSB-H jest wyposażona w zintegrowane, wysuwane na prowadnicach rolkowych pole komutacyjne wielkość pola komutacyjnego jest zależna od wielkości przełącznicy, np. dla przełącznicy PSB-H-72-WM jest to 72 pola abonenckie oraz 6 pól strony liniowej. Każde z pól jest numerowane. pole komutacyjne przełącznicy PSB-H jest przystosowane do montażu adapterów zatrzaskowych typu SC lub E montaż adapterów zatrzaskowych realizujemy od góry pola, zachowując odpowiednią kolejność numeracji pola, na górze pola umieszczamy adapter (adaptery) dla strony liniowej, poniżej dla linii abonenckich fot.4 wysuwane pole komutacyjne

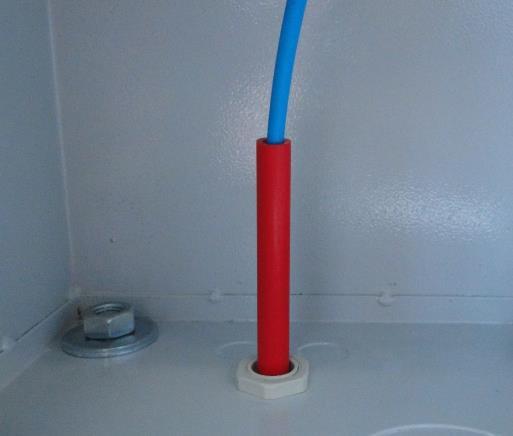

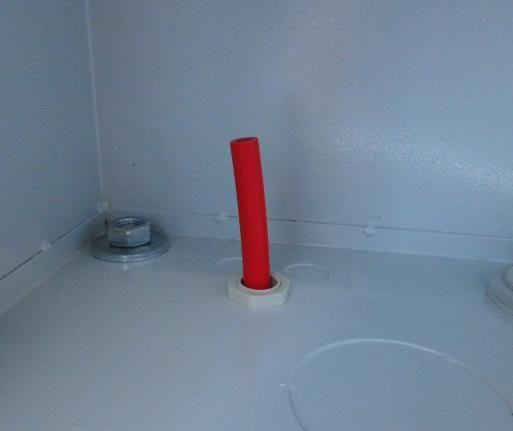

6 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 6/11 5. Wprowadzanie mikrorurki (lub kabla klasycznego) do komory dolnej szafy: wprowadzając mikrokanalizację (lub kable klasyczne) do przełącznicy typu PSB-H-WM należy uprzednio w dnie szafy przygotować odpowiednią ilość przepustów kablowych. Przepusty takie wykonuje się zwykle w postaci nawiercenia otworów o odpowiedniej średnicy, a następnie zamocowania w nich przepustów dławikowych typu PG, przepustów gumowych lub innego zakładanego typu. przygotowanie odpowiedniej ilości przepustów kablowych należy zaplanować przed instalacją samej szafy, gdyż późniejsze ich wykonanie może się okazać bardzo kłopotliwe. fot.5 otwory przepustów kablowych w przypadku zapotrzebowania pod przyszłe instalacje, należy przygotować docelową ilość przepustów, natomiast te, które będziemy wykorzystywać w przyszłości zaślepić. przygotowanie odpowiedniej ilości i rodzaju przepustów kablowych można wyspecyfikować w momencie zamówienia produktu lub wykonać samodzielnie na miejscu docelowej instalacji przy pomocy wiertarki wyposażonej w odpowiednie wiertło koronowe. mając przygotowany wcześniej przepust kablowy o odpowiedniej średnicy, wprowadzamy mikrorurkę grubościenną doziemną typu FP-MR-G (lub kabel klasyczny) do komory dolnej (cokołu) przełącznicy PSB-H-WM, nie wprowadzając jej jednak do komory głównej przełącznicy. fot.6 dławik kablowy typu PG fot.7 zaślepki przepustów dławikowych fot.8 wprowadzanie mikrorurki fot.9 wprowadzanie mikrokabla

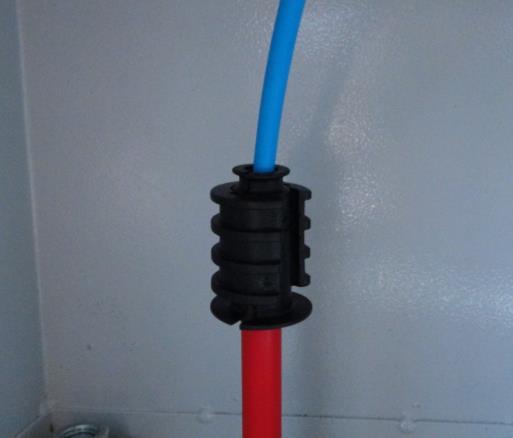

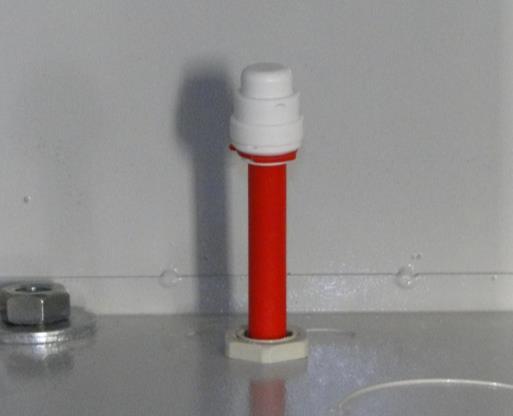

7 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 7/11 w przypadku mikrorurek w których nie będą póki co instalowane kable, lecz mają służyć przyszłym inwestycjom, należy je każdorazowo zamknąć za pomocą zaślepki typu FP-ZM-Z w celu zabezpieczenia przed zabrudzeniem wnętrza rurki mogącym znacząco utrudnić lub uniemożliwić późniejszą instalację kabla. w przypadku mikrorurek w których będziemy instalować kable bezpośrednio po ich ułożeniu, należy takie kable uszczelnić względem mikrorurki za pomocą uszczelnienia typu FP-UM lub opcjonalnie uszczelnienia dwudzielnego typu SP-UM. fot.10 zaślepianie pustej mikrorurki fot.11 uszczelnianie mikrokabla za pomocą FP-UM fot.12 uszczelnianie mikrokabla za pomocą SP-UM 6. Wprowadzanie i prowadzenie mikrokabli w komorze głównej przełącznicy: podobnie jak w przypadku wprowadzania mikrorurek do komory dolnej, również w ściance oddzielającej komorę dolną od komory głównej należy uprzednio przygotować odpowiednią ilość przepustów kablowych. Przepusty takie wykonuje się analogicznie, poprzez nawiercenie otworów o odpowiedniej średnicy, a następnie zamocowania w nich odpowiednich przepustów. Należy pamiętać, że w tym miejscu będziemy wprowadzać mikrokable bez dodatkowej osłony, uszczelniona mikrorurka zostaje zakończona w komorze dolnej. przygotowanie odpowiedniej ilości przepustów kablowych należy najlepiej zaplanować przed instalacją samej szafy, późniejsze ich wykonanie jest możliwe, lecz kłopotliwe. fot.13 wprowadzanie mikrokabla do komory głównej

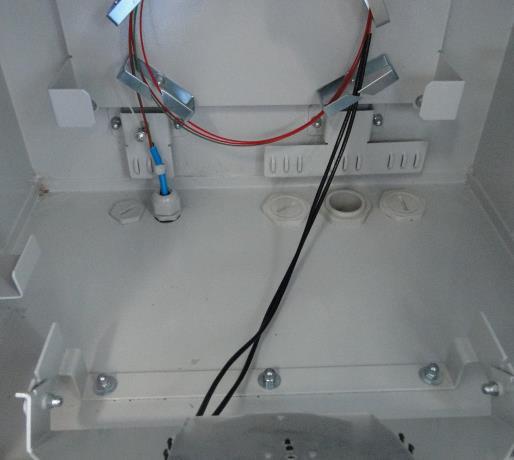

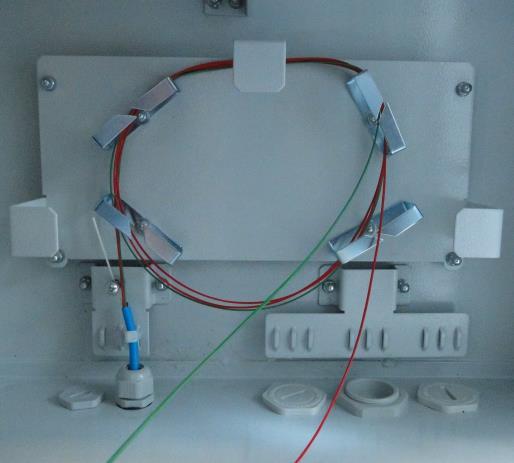

8 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 8/11 w przypadku zapotrzebowania pod przyszłe instalacje, należy przygotować docelową ilość przepustów, natomiast te, które będziemy wykorzystywać w przyszłości zaślepić. przygotowanie odpowiedniej ilości i rodzaju przepustów kablowych można wyspecyfikować w momencie zamówienia produktu lub wykonać samodzielnie na miejscu docelowej instalacji przy pomocy wiertarki wyposażonej w odpowiednie wiertło koronowe. mając wcześniej przygotowany przepust kablowy, wprowadzamy mikrokabel do wnętrza komory głównej, obieramy go a element usztywniający wykonany z włókna szklanego zabezpieczamy w dedykowanym uchwycie. fot.14 mocowanie elementu wytrzymałościowego mikrokabla Uwaga: w przypadku wprowadzania do przełącznicy kabla z nieprzeciętymi tubami (tzw. wcinki") należy zastosować dedykowane przepusty kablowe przeznaczone do tego celu. tubę kabla doprowadzamy do danej kasety spawów, zabezpieczamy za pomocą taśmy piankowej i przymocowujemy za pomocą plastikowych opasek zaciskowych, uprzednio obierając włókna które będą spawane w kasecie. zapas tuby kabla zwijamy i umieszczamy w ramce znajdującej się na tylnej ściance przełącznicy dla większego bezpieczeństwa włókien odcinek tuby od ramki zapasu aż do kasety spawów zabezpieczamy za pomocą tuby osłonowej lub owijki z tworzywa sztucznego. fot.15 doprowadzenie tuby mikrokabla do kasety spawów fot.16 tuba w osłonie fot.17 gromadzenie zapasu tub

9 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 9/11 7. Montaż sprzęgacza optycznego: dedykowanym do stosowania w przełącznicach typu PSB-H rodzajem sprzęgacza jest sprzęgacz w obudowie typu BlackBox, do montażu tego typu sprzęgaczy w tej przełącznicy służy umieszczony na lewej ściance uchwyt. w uchwycie mocujemy sprzęgacze umieszczając je na półeczce, a następnie blokując za pomocą opaski rzepowej. wejście liniowe sprzęgacza wpinamy w adapter umieszczony w pierwszym rzędzie pola komutacyjnego. fot.18 uchwyt montażu sprzęgaczy wyjścia abonenckie sprzęgacza wpinamy od strony lewej w kolejne adaptery począwszy od drugiego rzędu pola komutacyjnego. Uwaga: w przypadku sprzęgacza bez wyprowadzeń na złączach, należy do wejścia oraz wyjść sprzęgacza dospawać pigtaile, które następnie wpinamy w pole komutacyjne tak jak to opisano powyżej. fot.19 sprzęgacz typu BlackBox fot.20 wejście sprzęgacza fot.21 wyjścia sprzegacza

10 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 10/11 8. Spawanie pigtaili liniowych i abonenckich: do wprowadzonych do kaset spawów w opisany powyżej sposób włókien kabli liniowych i abonenckich należy dospawać odpowiednią ilość pigtaili. tak przygotowane pigtaile łączymy z odpowiednimi wyprowadzeniami sprzęgacza optycznego, wpinając w pole komutacyjne od strony prawej. zapas pigtaili umieszczamy w znajdującej się na prawej ściance przełącznicy ramce. fot.22 doprowadzenie tuby mikrokabla w osłonie do kasety spawów fot.23 prowadzenie pigtaili

11 Instrukcja Montażu Przełącznica światłowodowa dystrybucyjna zewnętrzna PSB-H-GM strona 11/11 9. Podsumowanie: Przełącznica dystrybucyjna PSB-H-WM jest rozwiązaniem przeznaczonym do budowy punktów dystrybucyjnych małej i średniej wielkości dla sieci opartych o technologię GPON, stąd możliwość montażu sprzęgaczy optycznych oraz wprowadzania dużej ilości mikrorurek i kabli różnych średnic. Rozwiązanie to może być stosowane również w innych konfiguracjach wg. bieżących potrzeb użytkownika, np. jako nadziemna przełącznica przelotoworozgałęźna. Sposób postępowania z przełącznicą w zakresie wykraczającym poza powyższe opracowanie jest identyczny z typowymi rozwiązaniami dla pasywnych sieci światłowodowych z wykorzystaniem typowych technik instalatorskich. 10. Warunki BHP i oznaczenia eksploatacyjne: OSTRZEŻENIE! Należy zachować szczególne środki ostrożności przy pracach prowadzonych w styczności z włóknami światłowodowymi (np. podczas spawania). Ich ułamane lub odcinane końce mogą łatwo wbijać się w skórę i być szczególnie niebezpieczne dla oczu, ust itp. Niewidzialne promieniowanie laserowe jest niebezpieczne dla wzroku. Nie należy patrzeć bezpośrednio na koniec światłowodu zakończonego złączem, do wnętrza adaptera w przełącznicy ODF lub urządzeniu transmisyjnym. Znak ostrzegający przed promieniowaniem laserowym umieszczony jest na zewnątrz przełącznicy i oznaczony symbolem dla Klasa 3B (wg IEC-825 Klauzula 5.9)
