1 SUS-M-6 strona 1/6 INSTRUKCJA MONTAŻOWA Wyposażenie systemu OptiHome SDU Model SUS-M-6 Data sporządzenia dokumentu Data aktualizacji Wersja dokumentu 1.1 Przygotował Sylwester Mytnik Słupek Uliczny Światłowodowy - MUFA SUS-M-6 Producent zastrzega sobie prawo do dokonywania modyfikacji i udoskonalania produktu. W związku z tym przedstawione na rysunkach i fotografiach produkty nieznacznie mogą odbiegać od stanu rzeczywistego.

2 SUS-M-6 strona 2/6 Spis treści 1. Danetechniczne 4. Przygotowanie i montaż kabli 2. Wyposażenie 5. Warunki BHP i oznaczenia eksploatacyjne 3. Zakopanie cokołu 1. Dane techniczne. dane typ SUS-M6 wymiary (szer. x wys. x głęb.) [mm] 400 x 1320 (z fundamentem) x 245 typ kasety SK-24-FCA pole komutacyjne 6xSC/E2 z dodat. opcją rozbudowy o kolejne 6 pól pojemność kasety 24J maks. ilość spawów 96 maks. ilość kabli typu DAC 24 liczba przepustów 1 (dolny fi 37mm) głębokość zakopania cokołu [cm] 60 stopień szczelności IP 44 stopień ochrony IK 10 wykonanie termoutwardzalne włókno szklane, lakierowane RAL 7035 waga [kg] 6 2. Wyposażenie. nazwa szt. 1 słupek uliczny światłowodowy z cokołem 1 2 Insert na optykę z 6 polami na komutację 1 3 przepust gumowy przelotowy 1 4 nakrętka radełkowa 1 4 kaseta spawów SK-24-FCA 2 5 pokrywka na kasetę spawów 1 6 plastikowe opaski zaciskowe 1 komplet 7 etykieta samoprzylepna do opisu 1 8 instrukcja DTR 1 Pełna specyfikacja wyposażenia patrz tabela Zestawienie zbiorcze materiałów

3 SUS-M-6 strona 3/6 3. Zakopanie cokołu Konstrukcja słupka SUS-M pozwala na zakopanie cokołu do 60 cm w głąb ziemi. Na obudowie, po bokach występuje znacznik do jakiej głębokości zakopać cokół (Fot.2). Należy wykopać grunt na głębokość około 600 mm i do zagłębia wstawić słupek. Zdemontować kieszenie kablowe i przepuścić kable. Zasypać ziemią otoczenie słupka, a następnie ubić grunt. Poziom gruntu Teren na którym ma być ustawiony fundament powinien być odpowiednio utwardzony. Jeżeli szafa ustawiana jest na zboczu należy dodatkowo zabezpieczyć podłoże przed możliwością obsuwania. Fot.1 - Widok cokołu z elementem fundamentu. Fot.2 - Wytłoczony znacznik na obudowie

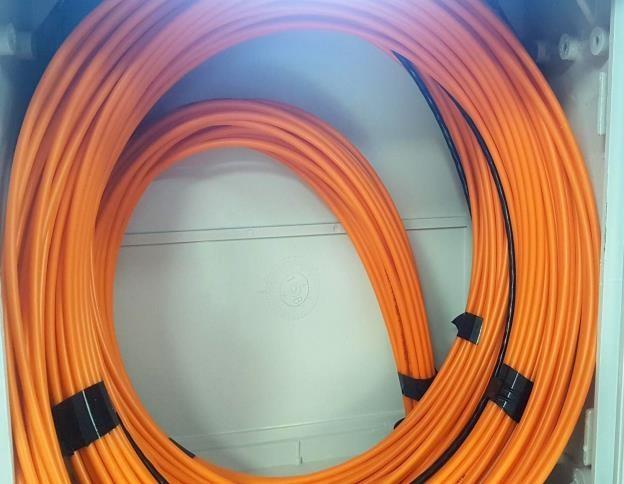

4 SUS-M-6 strona 4/6 4. Przygotowanie i montaż kabli Otworzyć pokrywy komór kablowych (Fot.4). Wyprowadzić kable DAC oraz mikrorurki przez dolną część fundamentu do góry, przeprowadzając przez dolną szufladę kablową, zostawiając w niej ok. 3 metrów zapasu kabli (Fot.6). Następnie wprowadzić kable przez znajdujący się w zagrodzie przepust gumowy do szuflady serwisowej i zwinąć około 5 metrów kabli (Fot.5 i Fot.6) Fot.4 - Otwieranie dolnej komory kablowej Fot.5 - Wprowadzone kable przez przepust gumowy Wyprowadzić kable DAC oraz mikrorurki przez dolną część fundamentu do góry, przeprowadzając przez dolną szufladę kablową, zostawiając w niej ok. 3 metrów zapasu kabli (Fot.4). Następnie wprowadzić kable przez znajdujący się w zagrodzie przepust gumowy do szuflady serwisowej i zwinąć zapasu około 5 metrów kabli (Fot.5 i Fot.6) Fot.6 - Zapas optyki w szufladzie kablowej Fot.7 - Insert z z polem komutacyjnym Optykę możemy złapać w opaski zaciskowe (trytytki) lub owinąć kawałkiem taśmy izolacyjnej, dzięki czemu wszystkie kable będą tworzyć jednolitą całość.

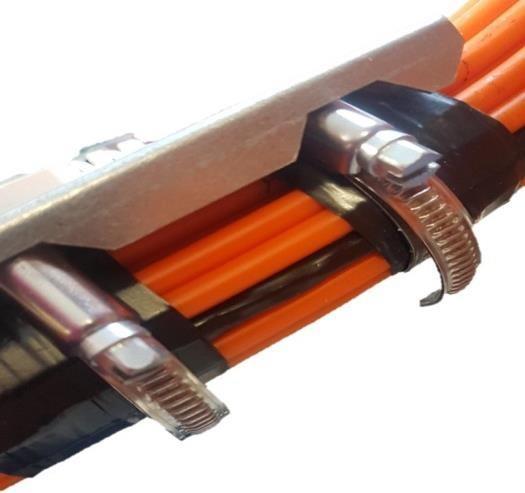

5 SUS-M-6 strona 5/6 Po wykonaniu zapasu kabli należy wprowadzać do insertu, w którym za pomocą opasek zaciskowych przytwierdzimy do modułu. Pamiętajmy o użyciu taśmy izolacyjnej bądź taśmy piankowej, w celu zabezpieczenia optyki przed wysokim naprężeniem opasek (Fot.8). Fot.8 - DACi i mikrorurki przytwierdzone opaskami Fot.9 - Ułożone tuby w insercie. Przeprowadzić tuby z obranych kabli dookoła insertu (Fot.9), zostawić w nim około 2 metry zapasu, następnie wprowadzić optykę do kaset, które znajdują się w wyposażeniu produktu. Zaznaczyć markerem równo końcówki dla wszystkich tub, następnie ściągnąć powłokę, uzyskując włókna. Użyć opasek zaciskowych do uchwytów w kasetę i przymocować tuby. Pamiętać o zabezpieczeniu zakończeń w kawałek taśmy izolacyjnej lub taśmy piankowej. Wprowadzić w kasetę zapas około 2 metrów włókien, następnie przygotować pod spawanie i wykonać spoiny. Do dyspozycji jest 6 pól komutacyjnych na dodatkowe podłączenie abonentów. Po wykonaniu spawów założyć przeźroczystą pokrywkę COVER na pierwszą z góry kasetę. Po wykonaniu wszystkich prac zamknij słupek używając zamka, by uniemożliwić dostępu osobom niepowołanym. Fot.10 - Poprawnie ułożone włókna w kasecie SK-24-FCA

6 SUS-M-6 strona 6/6 Fot.11,12 - Wyposażone słupki 5. Warunki BHP i oznaczeniaeksploatacyjne. OSTRZEŻENIE! Należy zachować szczególne środki ostrożności przy pracach prowadzonych w styczności z włóknami światłowodowymi (np. podczas spawania). Ich ułamane lub odcinane końce mogą łatwo wbijać się w skórę i być szczególnie niebezpieczne dla oczu, ust itp. Niewidzialne promieniowanie laserowe jest niebezpieczne dla wzroku. Nie należy patrzeć bezpośrednio na koniec światłowodu zakończonego złączem, do wnętrza adaptera w przełącznicy ODF lub urządzeniu transmisyjnym. Znak ostrzegający przed promieniowaniem laserowym umieszczony jest na zewnątrz przełącznicy i oznaczony symbolem dla Klasa 3B (wg IEC-825 Klauzula 5.9)
