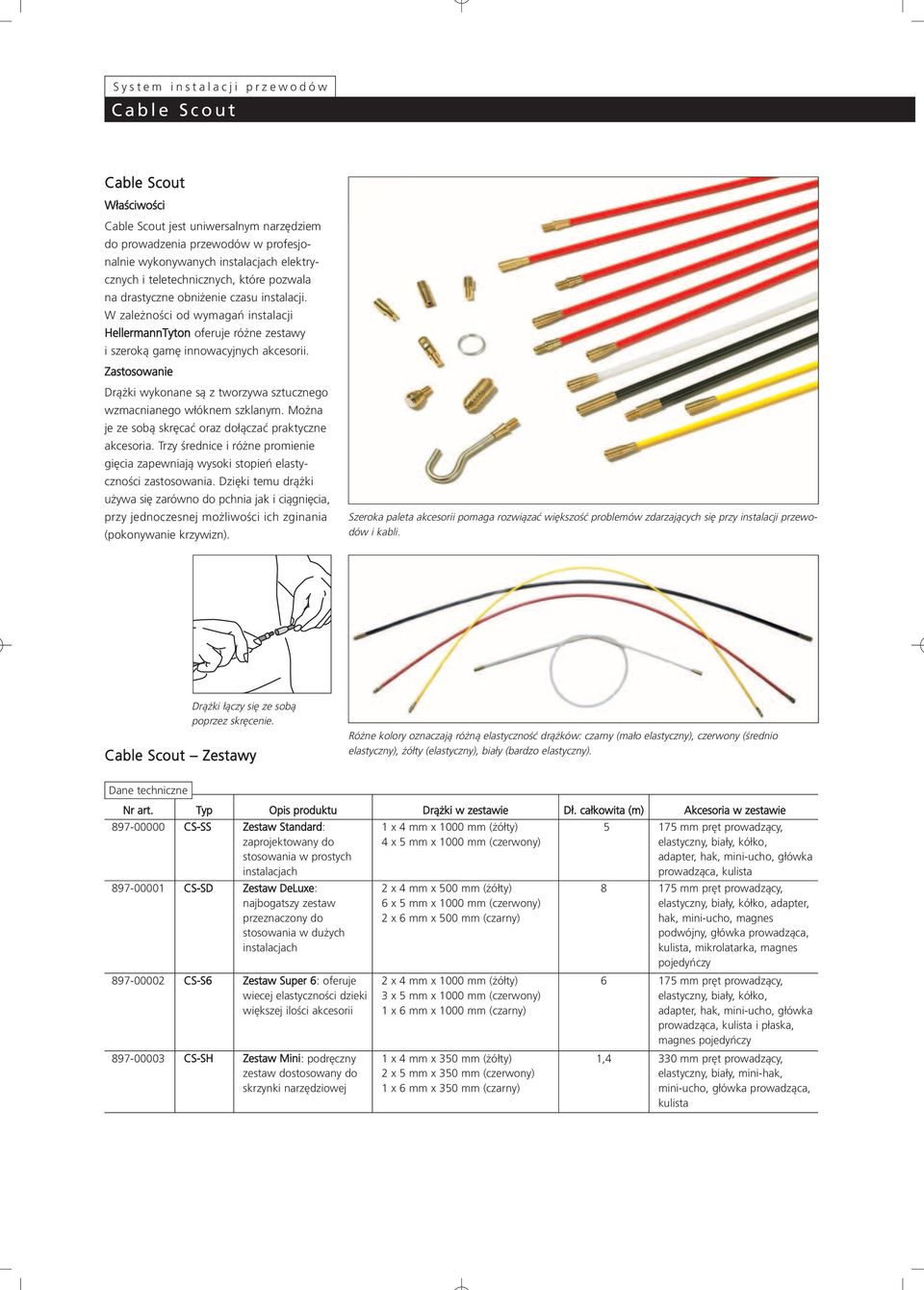

2 Właściwości jest uniwersalnym narzędziem do prowadzenia przewodów w profesjonalnie wykonywanych instalacjach elektrycznych i teletechnicznych, które pozwala na drastyczne obniżenie czasu instalacji. W zależności od wymagań instalacji HellermannTyton oferuje różne zestawy i szeroką gamę innowacyjnych akcesorii. Zastosowanie Drążki wykonane są z tworzywa sztucznego wzmacnianego włóknem szklanym. Można je ze sobą skręcać oraz dołączać praktyczne akcesoria. Trzy średnice i różne promienie gięcia zapewniają wysoki stopień elastyczności zastosowania. Dzięki temu drążki używa się zarówno do pchnia jak i ciągnięcia, przy jednoczesnej możliwości ich zginania (pokonywanie krzywizn). Szeroka paleta akcesorii pomaga rozwiązać większość problemów zdarzających się przy instalacji przewodów i kabli. Drążki łączy się ze sobą poprzez skręcenie. Zestawy Różne kolory oznaczają różną elastyczność drążków: czarny (mało elastyczny), czerwony (średnio elastyczny), żółty (elastyczny), biały (bardzo elastyczny). Nr art. Typ Opis produktu Drążki w zestawie Dł. całkowita (m) Akcesoria w zestawie CS-SS Zestaw Standard: zaprojektowany do stosowania w prostych instalacjach CS-SD Zestaw DeLuxe: najbogatszy zestaw przeznaczony do stosowania w dużych instalacjach CS-S6 Zestaw Super 6: oferuje wiecej elastyczności dzieki większej ilości akcesorii CS-SH Zestaw Mini: podręczny zestaw dostosowany do skrzynki narzędziowej 1 x 4 mm x 1000 mm (żółty) 4 x 5 mm x 1000 mm (czerwony) 2 x 4 mm x 500 mm (żółty) 6 x 5 mm x 1000 mm (czerwony) 2 x 6 mm x 500 mm (czarny) 2 x 4 mm x 1000 mm (żółty) 3 x 5 mm x 1000 mm (czerwony) 1 x 6 mm x 1000 mm (czarny) 1 x 4 mm x 350 mm (żółty) 2 x 5 mm x 350 mm (czerwony) 1 x 6 mm x 350 mm (czarny) mm pręt prowadzący, elastyczny, biały, kółko, adapter, hak, mini-ucho, główka prowadząca, kulista mm pręt prowadzący, elastyczny, biały, kółko, adapter, hak, mini-ucho, magnes podwójny, główka prowadząca, kulista, mikrolatarka, magnes pojedyńczy mm pręt prowadzący, elastyczny, biały, kółko, adapter, hak, mini-ucho, główka prowadząca, kulista i płaska, magnes pojedyńczy 1,4 330 mm pręt prowadzący, elastyczny, biały, mini-hak, mini-ucho, główka prowadząca, kulista

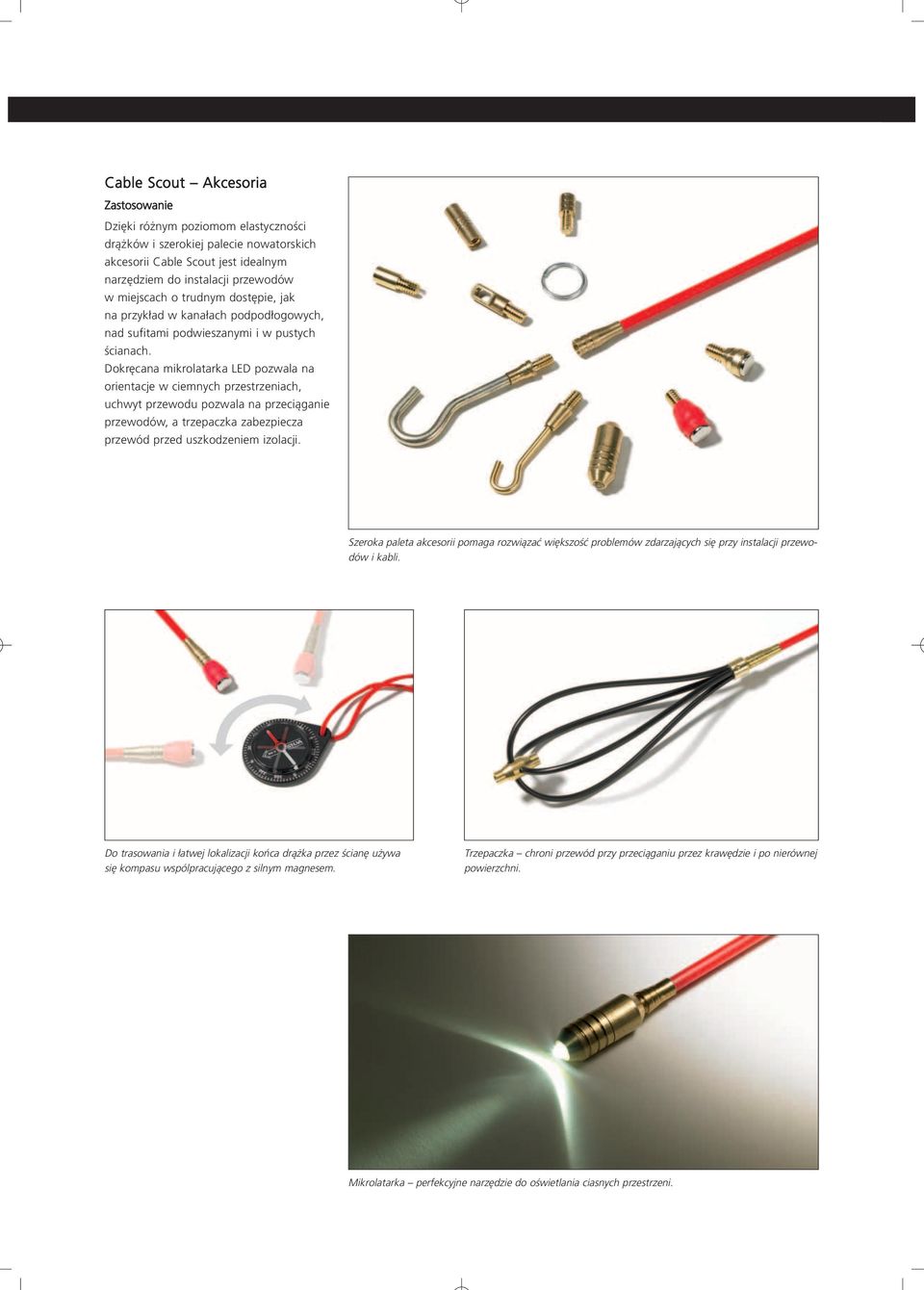

3 Akcesoria Zastosowanie Dzięki różnym poziomom elastyczności drążków i szerokiej palecie nowatorskich akcesorii jest idealnym narzędziem do instalacji przewodów w miejscach o trudnym dostępie, jak na przykład w kanałach podpodłogowych, nad sufitami podwieszanymi i w pustych ścianach. Dokręcana mikrolatarka LED pozwala na orientacje w ciemnych przestrzeniach, uchwyt przewodu pozwala na przeciąganie przewodów, a trzepaczka zabezpiecza przewód przed uszkodzeniem izolacji. Szeroka paleta akcesorii pomaga rozwiązać większość problemów zdarzających się przy instalacji przewodów i kabli. Do trasowania i łatwej lokalizacji końca drążka przez ścianę używa się kompasu wspólpracującego z silnym magnesem. Trzepaczka chroni przewód przy przeciąganiu przez krawędzie i po nierównej powierzchni. Mikrolatarka perfekcyjne narzędzie do oświetlania ciasnych przestrzeni.

4 Akcesoria Nr art. Typ Rysunek Opis produktu CS-SA Zestaw akcesorii: 175 mm pręt prowadzący, elastyczny, biały, główka prowadząca, kulista, adapter, mini-hak, mini-ucho, magnes pojedyńczy, łańcuszek CS-AHB Hak: pomaga manewrować przewodami lub je usuwać CS-AHS Mini-hak: pomaga manewrować przewodami w ciasnych przestrzeniach CS-AME Mini-ucho: służy do mocowania cienkich przewodów CS-ABP Główki prowadzące: Para metalowych zakończeń z gwintem (kulowe/płaskie), służy do zabezpieczenia gwintowanych końców drążków przed uszkodzeniem CS-AMEB Mini-ucho: służy do mocowania cienkich przewodów, Główka prowadząca, kulista: pomaga w prowadzeniu przewodów przez kanał CS-APPR Mini-ucho z kółkiem: użyteczne zarówno do pchania jak i ciągnięcia przewodu CS-AGC Adapter: końcówka zmieniająca męskie zakończenie pręta na zakończenie żeńskie CS-AM Magnes pojedyńczy: używany do chwytania łańcuszka lub innych małych elementów magnetycznych CS-AMG2 Magnes podwójny: przydatny do podnoszenia metalowych narzędzi do 2,5 kg CS-AFLBP Pręt prowadzący, elastyczny, czarny: w pełni elastyczny, zwiększa możliwości pracy w ciasnych przestrzeniach CS-AFLW Pręt prowadzący, elastyczny, biały: wykonany z nylonu i zaopatrzony w kulkę do łatwiejszego wprowadzania w ciasnych przestrzeniach CS-AW Trzepaczka: zabezpiecza przewód podczas przeciągania ponad krzywiznami i szorstkimi powierzchniami CS-AC Kompas: pozwala na odnalezienie przez ścianę miejsca, w którym znajduje się magnes CS-ACM Łańcuszek z magnesem: używany do odnajdywania i przeciągania przewodów przez obszary znajdujące się poza zasięgiem wzroku CS-AB Mikrolatarka: przeznaczona do celów inspekcyjnych CS-ABR Baterie: dodatkowe wyposażenie do mikrolatarki CS-AHT Latarka nagłowna: umożliwia oświetlenie przestrzeni pracy przy pozostawieniu obu rąk wolnych CS-ABRP Szczotka: przeznaczona do czyszczenia rur lub kanałów przed montażem przewodów CS-AGK Klej: pozwala na wykonanie samodzielnych napraw uszkodzonych elementów.

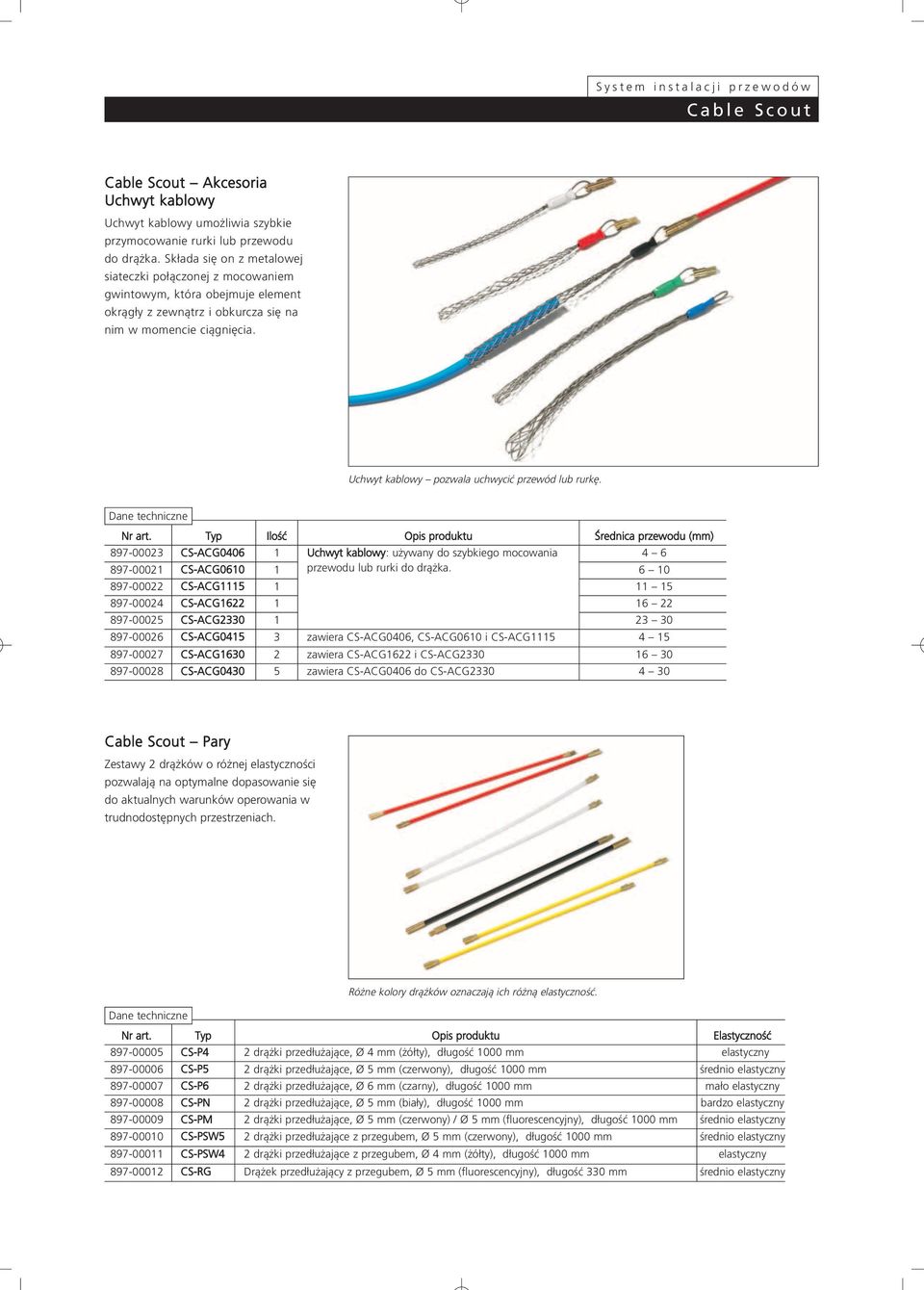

5 Akcesoria Uchwyt kablowy Uchwyt kablowy umożliwia szybkie przymocowanie rurki lub przewodu do drążka. Składa się on z metalowej siateczki połączonej z mocowaniem gwintowym, która obejmuje element okrągły z zewnątrz i obkurcza się na nim w momencie ciągnięcia. Uchwyt kablowy pozwala uchwycić przewód lub rurkę. Nr art. Typ Ilość Opis produktu Średnica przewodu (mm) CS-ACG Uchwyt kablowy: używany do szybkiego mocowania CS-ACG przewodu lub rurki do drążka CS-ACG CS-ACG CS-ACG CS-ACG zawiera CS-ACG0406, CS-ACG0610 i CS-ACG CS-ACG zawiera CS-ACG1622 i CS-ACG CS-ACG zawiera CS-ACG0406 do CS-ACG Pary Zestawy 2 drążków o różnej elastyczności pozwalają na optymalne dopasowanie się do aktualnych warunków operowania w trudnodostępnych przestrzeniach. Różne kolory drążków oznaczają ich różną elastyczność. Nr art. Typ Opis produktu Elastyczność CS-P4 2 drążki przedłużające, Ø 4 mm (żółty), długość 1000 mm elastyczny CS-P5 2 drążki przedłużające, Ø 5 mm (czerwony), długość 1000 mm średnio elastyczny CS-P6 2 drążki przedłużające, Ø 6 mm (czarny), długość 1000 mm mało elastyczny CS-PN 2 drążki przedłużające, Ø 5 mm (biały), długość 1000 mm bardzo elastyczny CS-PM 2 drążki przedłużające, Ø 5 mm (czerwony) / Ø 5 mm (fluorescencyjny), długość 1000 mm średnio elastyczny CS-PSW5 2 drążki przedłużające z przegubem, Ø 5 mm (czerwony), długość 1000 mm średnio elastyczny CS-PSW4 2 drążki przedłużające z przegubem, Ø 4 mm (żółty), długość 1000 mm elastyczny CS-RG Drążek przedłużający z przegubem, Ø 5 mm (fluorescencyjny), długość 330 mm średnio elastyczny
