Dokumentacja Zamówieniowa Kaset Światłowodowych i Koszyków do Magazynowania Zapasów Tub Kablowych Systemu FOSC

Transkrypt

1 Strona 1 z Kaset Światłowodowych i Koszyków do Magazynowania Zapasów Tub Kablowych Systemu FOSC Niniejszy dokument ma za zadanie pomóc przy wyborze kaset i koszyków na zapasy tub kablowych, stosowanych w osłonach złączowych FOSC400. Zawiera on następujące rozdziały: 1 Opis wyrobu 2 2 Informacje dotyczące zamawiania Kasety systemu FOSC (jako część zestawu osłony) 3 Kasety systemu FOSC (zamawiane oddzielnie) Do osłon typu 400AS lub 400A Do osłon typu 400A4, 400A8, 450A, 450BS, 500B Do osłon typu 400B2, 400B4, 400D5/B, 450B Do osłon typu 400D5, 450D6, 600C, 600D Koszyki systemu FOSC do magazynowania zapasów światłowodów5 3 Informacje na temat wyrobu Opis wyrobu Kaseta światłowodowa do osłon FOSC typu AS Kasety światłowodowe do osłon FOSC typu A Kasety światłowodowe do osłon FOSC typu B Kasety światłowodowe do osłon FOSC typu D Koszyki systemu FOSC do magazynowania zapasów Właściwości i pojemności Kaseta światłowodowa do osłony FOSC typu AS Kaseta światłowodowa do osłony FOSC typu A Kaseta światłowodowa do osłon FOSC typu B Kaseta światłowodowa do osłon FOSC typu D Koszyki systemu FOSC do magazynowania zapasów 14

2 Strona 2 z Opis wyrobu Kasety światłowodowe systemu FOSC są przeznaczone do magazynowania światłowodów i spawów w kontrolowany sposób. Dzięki temu we wszystkich wyrobach sieciowych, w których używane są kasety FOSC, można stosować te same, sprawdzone procedury prowadzenia światłowodów. Układ światłowodów i spawów na kasetach jest taki, że we wszystkich częściach kaset kontrolowany jest promień gięcia włókien, który jest zgodny z wymaganiami na minimalny promień gięcia światłowodów. Zawiasowe mocowanie kaset zapewnia ochronę światłowodów oraz ułatwia do nich dostęp. Dostępne są różne wielkości kaset światłowodowych, odpowiadające różnym wielkościom osłon (A, B i D). Dostępne są dwa układy kaset: jeden z modułami na spawy umieszczonymi w centralnej części kasety (zwany układem amerykańskim) i drugi ze spawami umieszczonymi wzdłuż dłuższych ścianek kasety (zwany układem europejskim): moduły na spawy ułożone w centralnej części kasety (układ amerykański) spawy ułożone wzdłuż ścianek kasety (układ europejski) Każdy z wymienionych powyżej typów kaset dostępny jest dla różnych pojemności spawów i typów osłonek spawów (termokurczliwe osłonki spawów, złączki RECORDsplice, osłonki spawów typu ANT oraz większość mechanicznych osłonek spawów). Koszyk stanowi kasetę zapasów do osłon systemu FOSC i służy do magazynowania dodatkowych lub nie przeciętych zapasów długości światłowodów.

3 Strona 3 z Informacje dotyczące zamawiania Kasety światłowodowe systemu FOSC można zamawiać jako część zestawu osłony. W takim przypadku część ciągu zamówieniowego osłony jest zdefiniowana poprzez typ kasety. Kasety FOSC można również zamawiać oddzielnie. Dostępne typy kaset światłowodowych systemu FOSC pokazano w rozdziale Kasety systemu FOSC (jako część zestawu osłony) Jeżeli kasety FOSC są zamawiane jako część zestawu osłony, w ciągu zamówieniowym osłony należy zastosować oznaczenia pokazane w szarych komórkach poniższej tabeli: Wielkość osłony Magazynowanie spawów w modułach FOSC400A4 FOSC400B2 FOSC400D5 FOSC400A8 FOSC400AS FOSC400B4 FOSC450D6 FOSC450A FOSC400A8 FOSC400D5/B FOSC600C FOSC450BS FOSC450B6 FOSC600D FOSC500B Nie Tak Nie Tak Nie Tak Rozdział 1: Opis wyrobu Oznaczenie kasety światłowodowej (pojedyncze włókna) (*) (*) (*) (*) (*) (*) S6 12 S08 12 S S16 16 S S24 S96 L96 A6 A16 A24 A72 A24 A96 L96 A96 24RS 24RS 96RS Oznaczenie kasety światłowodowej (wstążki włókien) 4R4 6R4 RT W rozdziale zamieszczono rysunki kaset i informacje na temat pojemności spawów. W rozdziale podano informację na temat właściwości każdej z kaset. Na przykład: FOSC400B4S241NNN jest osłoną o wielkości B, typu FOSC400, z 1 kasetą światłowodową S24 (służącą do zamontowania 24 termokurczliwych osłonek spawów piętrowo, przelotowo, wzdłuż ścianek kasety). (*) Typ uchwytu spawu: Termokurczliwe osłonki spawów SMOUV (długość 45 mm) L Termokurczliwe osłonki spawów SMOUV (długość 60 mm) A Osłonki spawów typu ANT RS Złączki RECORDsplice R4 Wstążki 4włóknowe RT Wstążki 12/24włóknowe

4 Strona 4 z Kasety systemu FOSC (zamawiane oddzielnie) Do osłon typu 400AS lub 400A8 Właściwości kaset zostały opisane w rozdziale Nazwa wyrobu Ilość w opak. Opis wyrobu FOSCASTRAYS61 1 szt. Kaseta do osłony A, na 6 termokurczliwych osłonek spawów, układanych na obrzeżu kasety. FOSCASTRAYA61 1 szt. Kaseta do osłony A, na 6 osłonek spawów typu ANT, układanych na obrzeżu kasety Do osłon typu 400A4, 400A8, 450A, 450BS, 500B Właściwości kaset zostały opisane w rozdziale Nazwa wyrobu Ilość w opak. Opis wyrobu FOSCATRAYS081 1 szt. Kaseta do osłony A, na 8 termokurczliwych osłonek spawów, układanych wzdłuż dłuższego boku kasety. FOSCATRAYS161 1 szt. Kaseta do osłony A, na 16 termokurczliwych osłonek spawów, układanych piętrowo wzdłuż dłuższego boku kasety. FOSCATRAYS241 1 szt. Kaseta do osłony A, na 24 termokurczliwe osłonki spawów, układane piętrowo wzdłuż dłuższego boku kasety. FOSCATRAYA16 1 szt. Kaseta do osłony A, na 16 osłonek spawów typu ANT, układanych wzdłuż dłuższego boku kasety. FOSCATRAYA24 1 szt. Kaseta do osłony A, na 24 osłonki spawów typu ANT, układane wzdłuż dłuższego boku kasety. FOSCATRAY4R41 1 szt. Kaseta do osłony A, na cztery 4włóknowe osłonki spawów do wstążek włókien, układane wzdłuż dłuższego boku kasety. FOSCATRAY12 1 szt. Kaseta do osłony A, na 2 moduły spawów, każdy o pojemności 6 spawów. FOSCATRAY16 1 szt. Kaseta do osłony A, na 2 moduły spawów, każdy o pojemności 8 spawów. FOSCATRAY24 1 szt. Kaseta do osłony A, na 2 moduły spawów, każdy o pojemności 12 spawów. FOSCATRAY24RS1 1 szt. Kaseta do osłony A, na 2 moduły spawów, każdy o pojemności 12 złączek RECORDsplice Do osłon typu 400B2, 400B4, 400D5/B, 450B6 Właściwości kaset zostały opisane w rozdziale Nazwa wyrobu Ilość w opak. Opis wyrobu FOSCBTRAYS121 1 szt. Kaseta do osłony B, na 12 termokurczliwych osłonek spawów układanych wzdłuż dłuższego boku kasety. FOSCBTRAYS241 1 szt. Kaseta do osłony B, na 24 termokurczliwe osłonki spawów układane piętrowo wzdłuż dłuższego boku kasety. FOSCBTRAYA241 1 szt. Kaseta do osłony B, na 24 osłonki spawów typu ANT układane wzdłuż dłuższego boku kasety. FOSCBTRAY6R41 1 szt. Kaseta do osłony B, na sześć 4włóknowych osłonek spawów układanych wzdłuż dłuższego boku kasety. FOSCBTRAY121 1 szt. Kaseta do osłony B, na 2 moduły spawów, każdy o pojemności 6 spawów. FOSCBTRAY161 1 szt. Kaseta do osłony B, na 2 moduły spawów, każdy o pojemności 8 spawów. FOSCBTRAY241 1 szt. Kaseta do osłony B, na 2 moduły spawów, każdy o pojemności 12 spawów. FOSCBTRAY24RS1 1 szt. Kaseta do osłony B, na 2 moduły spawów, każdy o pojemności 12 złączek RECORDsplice.

5 Strona 5 z Do osłon typu 400D5, 450D6, 600C, 600D Właściwości kaset zostały opisane w rozdziale Nazwa wyrobu Ilość w opak. Opis wyrobu FOSCDTRAY361 1 szt. Kaseta do osłony D z 6 modułami spawów, każdy na 6 spawów termokurczliwych lub mechanicznych. FOSCDTRAY481 1 szt. Kaseta do osłony D z 6 modułami spawów, każdy na 8 spawów ułożonych w osłonkach termokurczliwych. FOSCDTRAY721 1 szt. Kaseta do osłony D z 6 modułami spawów, każdy na 12 spawów ułożonych w osłonkach termokurczliwych. FOSCDTRAYA721 1 szt. Kaseta do osłony D z 6 modułami spawów, każdy na 12 spawów w osłonkach typu ANT. FOSCDTRAYS961 1 szt. Kaseta do osłony D z 8 modułami spawów, każdy na 12 spawów piętrowo ułożonych w krótkich osłonkach termokurczliwych. FOSCDTRAYL961 1 szt. Kaseta do osłony D z 8 modułami spawów, każdy na 12 spawów piętrowo ułożonych w długich osłonkach termokurczliwych. FOSCDTRAYA961 1 szt. Kaseta do osłony D z 8 modułami spawów, każdy na 12 spawów w osłonkach typu ANT. FOSCDTRAYRT241 1 szt. Kaseta do osłony D z 4 układanymi piętrowo modułami spawów każdy na 6 wstążek 12włóknowych. FOSCDTRAY96RS1 1 szt. Kaseta do osłony D z 8 modułami spawów, każdy na 12 złączek RECORDsplice. 2.2 Koszyki systemu FOSC do magazynowania zapasów światłowodów Nazwa wyrobu Ilość w opak. Opis wyrobu FOSCABASKET 1 szt. Osłona A4 : Koszyk na zapasy światłowodów. Służy do magazynowania przelotowych, skręconych, pojedynczych światłowodów lub wstążek włókien. FOSC400A4/A8BASKET 1 szt. Osłona A4/A8 : Koszyk na zapasy światłowodów. Służy do magazynowania przelotowych, skręconych, pojedynczych światłowodów lub wstążek włókien. FOSCA8BASKET FA/DW 1 szt. Osłona A8/AS : Koszyk na zapasy światłowodów. Służy do magazynowania przelotowych, skręconych, pojedynczych światłowodów. Zainstalowany koszyk jest skierowany na zewnątrz (plecami do kaset). FOSCA8BASKET FA/UP 1 szt. Osłona A8/AS : Koszyk na zapasy światłowodów. Służy do magazynowania przelotowych, skręconych, pojedynczych światłowodów. Zainstalowany koszyk jest skierowany do wewnątrz (w stronę kaset). FOSCBBASKETLBT 1 szt. Osłona B : Koszyk na zapasy luźnych tub kablowych. Służy do magazynowania dodatkowych bądź nie przeciętych włókien w osłonie typu B. FOSCACCBBASKET 1 szt. Osłona B : magazynowanie wstążek włókien. FOSCDBASKET 1 szt. Osłona D : koszyk na zapasy. FOSCACCDBASKET TALL 1 szt. Osłona D : długi koszyk na zapasy. Więcej szczegółów podano w Rozdziale

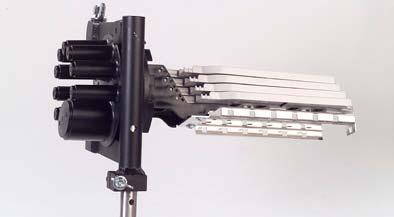

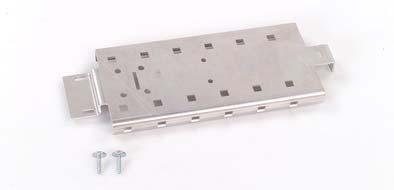

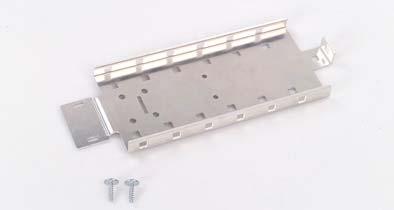

6 Strona 6 z Informacje na temat wyrobu 3.1 Opis wyrobu Kaseta światłowodowa do osłon FOSC typu AS Typ kasety FOSC (patrz rozdział 2.1) Cienka S6 kaseta A6 A Pojemność spawów piętrowo lub osłonki pojedynczo ANT pojedynczo Kasety światłowodowe do osłon FOSC typu A Typ kasety FOSC (patrz rozdział 2.1) Kasety 12 A RS Pojemność spawów piętrowo lub osłonki pojedynczo ANT pojedynczo 12 (2x SM6) 16 (2x SM8) 24 (2x SM12) 24 (2 x 12) S08 S16 A16 4R R4 S24 A Uwaga! Rysunki pokazano tylko jako przykłady. Możliwe są inne typy uchwytów osłonek spawów. SMx: Moduł na x spawów.

7 Strona 7 z Kasety światłowodowe do osłon FOSC typu B Typ kasety FOSC (patrz rozdział 2.1) Kasety 12 B RS Pojemność spawów piętrowo lub osłonki pojedynczo ANT pojedynczo 12 (2x SM6) 16 (2x SM8) 24 (2x SM12) 24 (2 x 12) S12 S24 A24 6R R Kasety światłowodowe do osłon FOSC typu D Typ kasety FOSC (patrz rozdział 2.1) Kasety 36 D A72 S96 L96 A96 96RS Pojemność spawów piętrowo lub osłonki pojedynczo ANT pojedynczo 36 (6x SM6) 48 (6x SM8) 72 (6x SM12) 72 (ANT) 96 (SMOUV 45mm) 96 (SMOUV 60mm) 96 (ANT) 96 (8x 12) RT 24R12 (4 moduły układane piętrowo, każdy moduł na 6 spawów masowych) Uwaga! Rysunki pokazano tylko jako przykłady. Możliwe są inne typy uchwytów osłonek spawów. SMx: Moduł na x spawów.

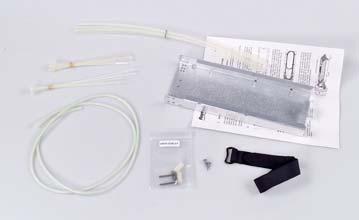

8 Strona 8 z Koszyki systemu FOSC do magazynowania zapasów Koszyk na Zapasy do Osłony A4 FOSCABASKET Koszyk do magazynowania zapasu przelotowych, skręconych, pojedynczych światłowodów lub wstążek włókien w osłonie typu A. 7P2P0303JPG Koszyk na Zapasy do Osłon A4/A8 FOSC400A4/A8BASKET Koszyk na zapasy światłowodów. Służy do magazynowania przelotowych, skręconych, pojedynczych światłowodów lub wstążek włókien w osłonach typu A4/A8. 7P2P0305.JPG Koszyk na Zapasy do Osłon A8/AS FOSCA8BASKETFA/DW Koszyk na zapasy światłowodów. Służy do magazynowania przelotowych, skręconych, pojedynczych światłowodów. Zainstalowany koszyk jest skierowany na zewnątrz (plecami do kaset). 7P2P0736.JPG 7P2P0733.JPG Koszyk na Zapasy do Osłon A8/AS FOSCA8BASKETFA/UP Koszyk na zapasy światłowodów. Służy do magazynowania przelotowych, skręconych, pojedynczych światłowodów. Zainstalowany koszyk jest skierowany do wewnątrz (w stronę kaset). 7P2P0735.JPG 7P2P0732.JPG

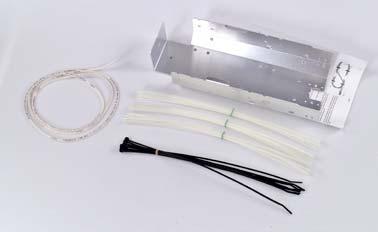

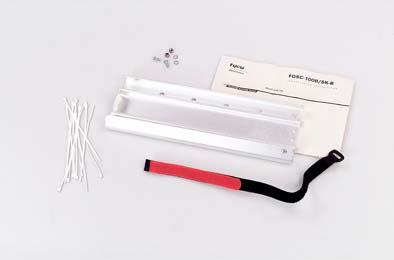

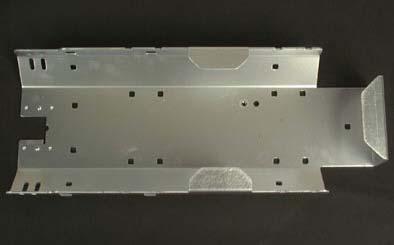

9 Strona 9 z Koszyk na Zapasy do Osłony B FOSCBBASKETLBT Koszyk na zapasy luźnych tub kablowych. Służy do magazynowania dodatkowych bądź nie przeciętych włókien w osłonie typu B. 7P2P0307JPG Koszyk na Zapasy do Osłony B FOSCACCBBASKET Koszyk na zapasy luźnych tub kablowych, gołych włókien lub wstążek włókien w osłonie typu B. 7N3K4319.JPG Koszyk na Zapasy do Osłony D FOSCDBASKET Koszyk na zapasy. Służy do magazynowania dodatkowych bądź nie przeciętych włókien w osłonie typu D. BAS001.JPG Długi Koszyk na Zapasy do Osłony D FOSCACCDBASKETTALL Koszyk na zapasy. Służy do magazynowania dodatkowych bądź nie przeciętych włókien w osłonie typu D. 7N3K4320.JPG

10 Strona 10 z Właściwości i pojemności Kaseta światłowodowa do osłony FOSC typu AS Osłona typu AS Parametr S6 A6 Grubość kasety [mm] 4 4 spawów w osłonkach termokurczliwych 250 µm (*) µm (*) 2 spawów w osłonkach ANT 250 µm (*) µm (*) 2 Zapas długości światłowodu po każdej stronie spawu [mm] Minimalnie Maksymalnie 250 µm (*) µm (*) Wymiary zainstalowanej, termokurczliwej osłonki spawu Średnica minimalna [mm] 2,2 Średnica maksymalna [mm] 2,8 SMOUV o dług. 45 mm Tak SMOUV o dług. 60 mm Tak * 250 lub 900 µm określa średnicę światłowodu układanego w kasecie światłowodowej.

11 Strona 11 z Kaseta światłowodowa do osłony FOSC typu A Osłona typu A Parametr S08 S16 A16 S24 A24 4R RS Grubość kasety [mm] ,5 11,5 11,5 11,5 spawów w osłonkach termokurczliwych 250 µm (*) µm (*) włóknowych 4 4 8włóknowych włóknowych większości spawów mechanicznych 250 µm (*) µm (*) 6 spawów w osłonkach ANT 250 µm (*) µm (*) 2 2 Maksymalna ilość złączek RECORDsplice 24 Zapas długości światłowodu po każdej stronie spawu [mm] Minimalnie Maksymalnie 250 µm (*) µm (*) Wstążka 4włóknowa Wstążka 8włóknowa Wstążka 12włóknowa Wymiary zainstalowanej, termokurczliwej osłonki spawu Średnica minimalna [mm] 2,2 2,2 2,2 2,2 2,2 2,2 Średnica maksymalna [mm] 2,8 2,8 2,8 2,8 2,8 2,8 SMOUV o dług. 45 mm Tak Tak Tak Nie Nie Tak SMOUV o dług. 60 mm Tak Nie Nie Tak Tak Tak SMOUV do wstążek włókien Nie Nie Nie Tak Tak Nie Nie * 250 lub 900 µm określa średnicę światłowodu układanego w kasecie światłowodowej.

12 Strona 12 z Kaseta światłowodowa do osłon FOSC typu B Osłona typu B Parametr S12 S24 A24 6R RS Grubość kasety [mm] ,5 11,5 11,5 11,5 spawów w osłonkach termokurczliwych 250 µm (*) µm (*) włóknowych 6 6 8włóknowych włóknowych 1 1 większości spawów mechanicznych 250 µm (*) µm (*) 8 spawów w osłonkach ANT 250 µm (*) µm (*) 4 Maksymalna ilość złączek RECORDsplice 24 Zapas długości światłowodu po każdej stronie spawu [mm] Minimalnie Maksymalnie 250 µm (*) µm (*) Wstążka 4włóknowa Wstążka 8włóknowa Wstążka 12włóknowa Wymiary zainstalowanej, termokurczliwej osłonki spawu Średnica minimalna [mm] 2,2 2,2 2,2 2,2 2,2 Średnica maksymalna [mm] 2,8 2,8 2,8 2,8 2,8 SMOUV o dług. 45 mm Tak Tak Nie Nie Tak SMOUV o dług. 60 mm Tak Nie Tak Tak Tak SMOUV do wstążek włókien Nie Nie Tak Tak Nie Nie * 250 lub 900 µm określa średnicę światłowodu układanego w kasecie światłowodowej.

13 Strona 13 z Kaseta światłowodowa do osłon FOSC typu D Osłona typu D Parametr A72 S96 L96 A96 RT24 96RS Grubość kasety [mm] spawów w osłonkach termokurczliwych 250 µm (*) µm (*) włóknowych 24 8włóknowych 24 12włóknowych 24 większości spawów mechanicznych 250 µm (*) µm (*) 24 spawów w osłonkach ANT 250 µm (*) µm (*) Maksymalna ilość złączek RECORDsplice 96 Zapas długości światłowodu po każdej stronie spawu [mm] Minimalnie Maksymalnie 250 µm (*) µm (*) Wstążka 4włóknowa 1100 Wstążka 8włóknowa 1100 Wstążka 12włóknowa 1100 Wymiary zainstalowanej, termokurczliwej osłonki spawu Średnica minimalna [mm] 2,2 2,2 2,2 2,2 2,2 Średnica maksymalna [mm] 2,8 2,8 2,8 2,8 2,8 SMOUV o dług. 45 mm Tak Tak Tak Tak Nie SMOUV o dług. 60 mm Tak Tak Tak Nie Tak SMOUV do wstążek włókien Nie Nie Nie Nie Nie Tak * 250 lub 900 µm określa średnicę światłowodu układanego w kasecie światłowodowej.

14 Strona 14 z Koszyki systemu FOSC do magazynowania zapasów Do osłon FOSC400 Do osłon FOSC450 [mm] Liczba Grubość zastępowanych kaset Maksymalna długość magazynowanych włókien Zapętlone luźne tuby Pętla wstążek kablowe 12włóknowych FOSCABASKET A tub o dług. 2,4 m 6 wstążek o dług. 2,4 m FOSC400A4/A8BASKET A4, A8 A tub o dług. 2,4 m 6 wstążek o dług. 2,4 m FOSCA8BASKETFA/DW A8, AS tuby o dług. 2,4 m FOSCA8BASKETFA/UP A8, AS tuby o dług. 2,4 m FOSCBBASKETLBT B2, B tub o dług. 2,4 m 8 wstążek o dług. 2,4 m FOSCACCBBASKET B2, B4 BS, B tub o dług. 2,4 m 8 wstążek o dług. 2,4 m FOSCDBASKET D5 D tuby o dług. 2,6 m 48 wstążek o dług. 2,6 m FOSCACCDBASKETTALL D5 D tuby o dług. 3 m 72 wstążki o dług. 3 m Raychem Polska Sp. z o.o. Dział Telekomunikacji Ul. Cybernetyki Warszawa, Polska Wszystkie pokazane tu informacje, obejmujące również rysunki, są według nas wiarygodne. Jednakże użytkownicy wyrobów firmy Tyco Electronics powinni sami dokonać oszacowania w celu określenia przydatności każdego wyrobu do konkretnego zastosowania. Firma Tyco Electronics nie gwarantuje dokładności ani kompletności informacji oraz nie bierze na siebie odpowiedzialności związanej z jej użyciem. Zobowiązania firmy Tyco Electronics mogą być jedynie takie, jakie zostały wyspecyfikowane w Standard Terms and Conditions of Sale firmy Tyco Electronics dla niniejszego wyrobu i w żadnym przypadku firma Tyco Electronics nie będzie odpowiedzialna za jakiekolwiek przypadkowe, bezpośrednie lub wynikowe uszkodzenia powstałe w następstwie sprzedaży, odsprzedaży, użycia lub nieprawidłowego użycia tego wyrobu. Specyfikacje firmy Tyco Electronics mogą ulegać zmianom bez uprzedniego powiadomienia. Ponadto firma Tyco Electronics rezerwuje sobie prawo do dokonywania bez zawiadamiania Kupującego zmian materiałów lub technologii wykonania, które nie wpływają na zgodność z jakąkolwiek mającą zastosowanie specyfikacją. Tyco i FIST są znakami handlowymi Prawa Autorskie Tyco Electronics 2007
