1 PROGRAM FUNKCJONALNO UŻYTKOWY do wykonanie instalacji przeciwpożarowej w budynku Ministerstwa Skarbu Państwa Zamawiający: Ministerstwo Skarbu Państwa ul. Krucza 36/Wspólna Warszawa reprezentowane przez EUDECO Sp. z o.o. z siedzibą w Warszawie wpisaną do Rejestru Przedsiębiorców Krajowego Rejestru Sądowego pod nr KRS ; NIP: ; REGON: adres: Al. Jerozolimskie 53, Warszawa tel: fax: strona internetowa:

2 SPIS TREŚCI I. CZĘŚĆ OPISOWA OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Przedmiot zamówienia Charakterystyczne parametry określające zakres robót budowlanych Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe Opis ogólny zadania inwestycyjnego OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Cechy przedmiotu zamówienia... 7 II. CZĘŚĆ INFORMACYJNA

3 I. CZĘŚĆ OPISOWA 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1 Przedmiot zamówienia Zaprojektowanie i wykonanie instalacji oświetlenia awaryjnego oraz ewakuacyjnego mieszczącej się w budynku Ministerstwa Skarbu Państwa znajdującego się w Warszawie przy ul. Kruczej 36 i ul. Wspólnej Charakterystyczne parametry określające zakres robót budowlanych Ilość kondygnacji nadziemnych - 8,0 szt. Ilość kondygnacji podziemnych - 2,0 szt. budynek w całości podpiwniczony Ilość klatek schodowych 4,0 szt. Klasyfikacja budynku: Wysokość budynku 26,69 m nad poziomem terenu budynek wysoki (W) Kategoria zagrożenia ludzi ZL III 1.3 Aktualne uwarunkowania wykonania przedmiotu zamówienia Podstawa prawna Zamierzenie budowlane polegające na zaprojektowaniu i wykonaniu instalacji oświetlenia awaryjnego, musi spełniać wymagania odnośnych przepisów, w tym: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 ze zm.); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. W sprawie ochrony przeciw-pożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr80 poz. 563); Rozporządzenie Ministra infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. Nr 30 poz. 1389), Rozporządzenie Ministra infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 poz.2072 z późn. zm.), PN EN 1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne; PN EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego; PN-EN :2004/AC Oprawy oświetleniowe Część 2-22: Wymagania 3

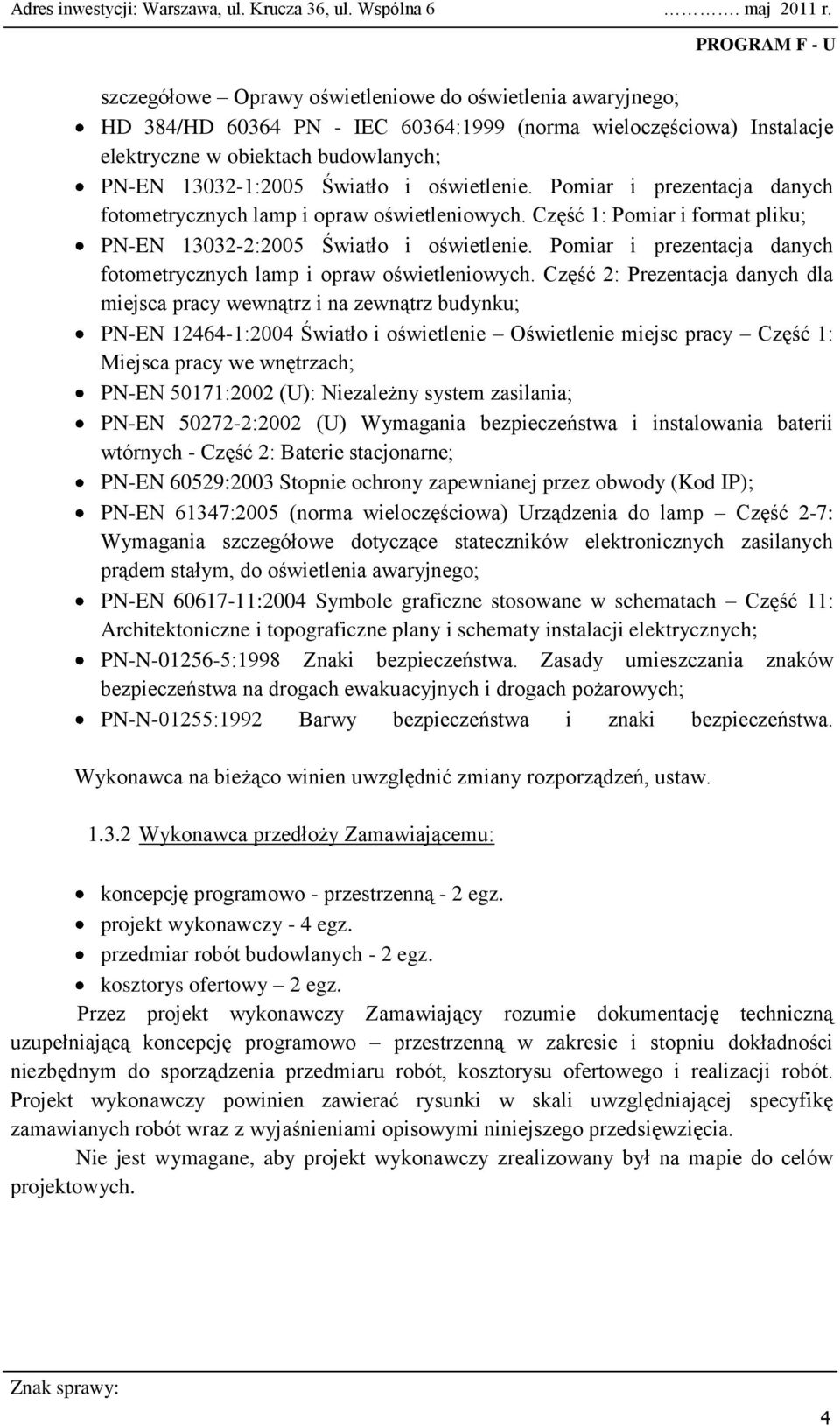

4 szczegółowe Oprawy oświetleniowe do oświetlenia awaryjnego; HD 384/HD PN - IEC 60364:1999 (norma wieloczęściowa) Instalacje elektryczne w obiektach budowlanych; PN-EN :2005 Światło i oświetlenie. Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych. Część 1: Pomiar i format pliku; PN-EN :2005 Światło i oświetlenie. Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych. Część 2: Prezentacja danych dla miejsca pracy wewnątrz i na zewnątrz budynku; PN-EN :2004 Światło i oświetlenie Oświetlenie miejsc pracy Część 1: Miejsca pracy we wnętrzach; PN-EN 50171:2002 (U): Niezależny system zasilania; PN-EN :2002 (U) Wymagania bezpieczeństwa i instalowania baterii wtórnych - Część 2: Baterie stacjonarne; PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obwody (Kod IP); PN-EN 61347:2005 (norma wieloczęściowa) Urządzenia do lamp Część 2-7: Wymagania szczegółowe dotyczące stateczników elektronicznych zasilanych prądem stałym, do oświetlenia awaryjnego; PN-EN :2004 Symbole graficzne stosowane w schematach Część 11: Architektoniczne i topograficzne plany i schematy instalacji elektrycznych; PN-N :1998 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych; PN-N-01255:1992 Barwy bezpieczeństwa i znaki bezpieczeństwa. Wykonawca na bieżąco winien uwzględnić zmiany rozporządzeń, ustaw Wykonawca przedłoży Zamawiającemu: koncepcję programowo - przestrzenną - 2 egz. projekt wykonawczy - 4 egz. przedmiar robót budowlanych - 2 egz. kosztorys ofertowy 2 egz. Przez projekt wykonawczy Zamawiający rozumie dokumentację techniczną uzupełniającą koncepcję programowo przestrzenną w zakresie i stopniu dokładności niezbędnym do sporządzenia przedmiaru robót, kosztorysu ofertowego i realizacji robót. Projekt wykonawczy powinien zawierać rysunki w skali uwzględniającej specyfikę zamawianych robót wraz z wyjaśnieniami opisowymi niniejszego przedsięwzięcia. Nie jest wymagane, aby projekt wykonawczy zrealizowany był na mapie do celów projektowych. 4

5 1.3.3 Inne uwarunkowania Wykonawca powinien w czasie trwania budowy zapewnić na terenie budowy w granicach przekazanych przez Zamawiającego należyty ład, porządek, przestrzegać przepisów BHP, ochronę znajdujących się na terenie obiektów i sieci oraz urządzeń uzbrojenia terenu i utrzymywać je w należytym stanie technicznym, a po zakończeniu budowy uporządkować teren. Wykonawca powinien uwzględnić szczególne warunki dotyczące godzin pracy, przy wykonywaniu prac szczególnie uciążliwych. Wykonawca ma obowiązek koordynacji prac związanych z pozostałymi branżami (instalacjami hydrantowymi oraz wentylacji mechanicznej). 1.4 Ogólne właściwości funkcjonalno-użytkowe W ramach przedmiotu zamówienia Wykonawca zobowiązany jest: sporządzić dokumentację techniczną wyszczególnioną w punkcie wykonać roboty budowlane wykonać dostawę i montaż urządzeń wykonać oznakowanie informacyjne przeprowadzić szkolenie pracowników wskazanych przez Zamawiającego, dotyczące sposobu użytkowania urządzeń. 1.5 Opis ogólny zadania inwestycyjnego Oświetlenie awaryjne Awaryjne oświetlenie zapasowe powinno być zastosowane w pomieszczeniach, w których po zaniku oświetlenia podstawowego istnieje konieczność kontynuowania czynności w niezmieniony sposób lub ich bezpiecznego zakończenia, przy czym czas działania tego oświetlenia powinien być dostosowany do uwarunkowań wynikających z wykonywanych czynności oraz warunków występujących w pomieszczeniu. Funkcje oświetlenia awaryjnego pełnić może część opraw oświetlenia ogólnego wyposażonych we własne źródła zasilania. Pomieszczenia, w których powinno znajdować się oświetlenie awaryjne: Pomieszczenia biurowe, Sale konferencyjne, Garaże oświetlone wyłącznie światłem sztucznym, Drogi ewakuacyjne Oprawy oświetlenie awaryjnego powinny być umieszczone: na wysokości minimum 2 m od poziomu posadzki przy każdej zmianie kierunku ewakuacji przy każdych drzwiach wyjściowych, przeznaczonych do wyjścia ewakuacyjnego przy każdym skrzyżowaniu korytarzy obowiązkowo przy wyjściach ewakuacyjnych i znakach bezpieczeństwa na zewnątrz i w pobliżu każdego wyjścia końcowego 5

6 w pobliżu schodów, tak aby każdy stopień był bezpośrednio oświetlony w pobliżu każdego punktu pierwszej pomocy w pobliżu każdej zmiany poziomu podłogi w pobliżu każdego urządzenia przeciwpożarowego i przycisku alarmowego Oświetlenie ewakuacyjne Czas działania oświetlenia ewakuacyjnego nie może być krótszy niż dwie godziny. Zanik zasilania opraw podstawowych na drogach ewakuacyjnych musi spowodować włączenie oświetlenia ewakuacyjnego na tych drogach. Oświetlenie ewakuacyjne musi spełniać następujące warunki: a) W osi drogi ewakuacyjnej natężenie oświetlenia E musi wynosić min. 1 lx; b) Wzdłuż centralnej linii drogi ewakuacyjnej stosunek E maks. /E min. = 40 c) Na poziomie podłogi na niezabudowanym polu czynnym strefy otwartej natężenie oświetlenia E musi wynosić min. 0,5 lx. d) W strefie otwartej stosunek E maks. / E min. = 40. Uwaga: wymogi te muszą być spełnione również pod koniec ustalonego czasu działania oświetlenia ewakuacyjnego. e) W strefie wysokiego ryzyka eksploatacyjne natężenie oświetlenia ewakuacyjnego na płaszczyźnie odniesienia nie powinno być mniejsze niż 10% eksploatacyjnego natężenia podstawowego, wymaganego dla danych czynności, i musi wynosić min. 15 lx; f) W celu zapewnienia odpowiedniego natężenia oświetlenia oprawy do oświetlenia ewakuacyjnego powinny być umieszczane, co najmniej 2,0 m nad poziomem posadzki: przy każdych drzwiach wyjściowych przeznaczonych do wyjścia ewakuacyjnego, w pobliżu schodów, tak aby każdy stopień był oświetlony bezpośrednio, w pobliżu każdej zmiany poziomu, obowiązkowo przy wyjściach ewakuacyjnych i znakach bezpieczeństwa, przy każdej zmianie kierunku, przy każdym skrzyżowaniu korytarzy, na zewnątrz i w pobliżu każdego wyjścia końcowego, w pobliżu każdego punktu pierwszej pomocy, w pobliżu każdego urządzenia przeciwpożarowego i przycisku alarmowego. Znaki przy wszystkich wyjściach awaryjnych i wzdłuż dróg ewakuacyjnych powinny być tak podświetlone, aby jednoznacznie wskazywały drogę ewakuacji do bezpiecznego miejsca. Jeżeli punkty pierwszej pomocy oraz urządzenia przeciwpożarowe i przyciski alarmowe nie znajdują się na drodze ewakuacyjnej ani w strefie otwartej, to powinny one być oświetlone w taki sposób, aby natężenie oświetlenia na podłodze w ich pobliżu wynosiło 6

7 minimum 5 lx (tj. w obrębie 2 m, mierzonych w poziomie). Instalacja oświetlenia ewakuacyjnego powinna gwarantować, aby oświetlenie ewakuacyjne spełniało następujące wymagania: a) oświetlało znaki ewakuacyjne. b) zapewniało oświetlenie dróg umożliwiających bezpieczną ewakuację do miejsc bezpiecznych (stref bezpieczeństwa). c) zabezpieczało czytelne zlokalizowanie miejsc sygnalizacji pożaru, a także rozmieszczenia i użycia sprzętu przeciwpożarowego. posiadało możliwość testowania poprzez symulację zaniku zasilania oświetlenia podstawowego. d) włączało się w przypadku awarii dowolnej części zasilania podstawowego. e) gwarantowało, że lokalne (miejscowe) oświetlenie ewakuacyjne będzie pracować w przypadku awarii zasilania podstawowego w danym miejscu. f) zabezpieczało przed ciemnością na drodze ewakuacyjnej w razie awarii jednej oprawy awaryjnej. Testowanie urządzeń powinno odbywać się automatycznie (oprogramowany mikroprocesor) oraz odbywać się bez potrzeby wyłączania zasilania obiektu. 2. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 2.1 Cechy przedmiotu zamówienia Źródła zasilania wraz ze sterowaniem W zakresie instalacji elektrycznej należy: a. przewidzieć rozbudowę wszystkich rozdzielni piętrowych, które należy wyposażyć w dodatkowe obwody do zasilania opraw awaryjnych i kierunkowych b. Zaprojektować i rozbudowę rozdzielni na poziomie 1 dla możliwości podłączenia kolejnych pięciu obwodów elektrycznych. Wentylatorni garażu podziemnego, stacji pomp hydrantowych, zasilania bram garażowych i dwa obwody rezerwowe. c. Zaprojektować i rozbudować rozdzielnię piętrową na poziomie parteru dla podłączenia kolejnego obwodu gwarantowanego zasilania drzwi zewnętrznych automatycznych. d. wykonać inwentaryzację wszystkich rozdzielni elektrycznych, ponownie sprawdzić bilans mocy, poprawności doboru zabezpieczeń głównych i pośrednich oraz w przypadku zmiany parametrów poboru mocy i bilansu elektrycznego zasilania gwarantowanego dla urządzeń p.poż wykonać projekt nowych zabezpieczeń głównych i pośrednich. e. zaprojektować rezerwę dla jednego obwód gwarantowanego na każdym piętrze 7

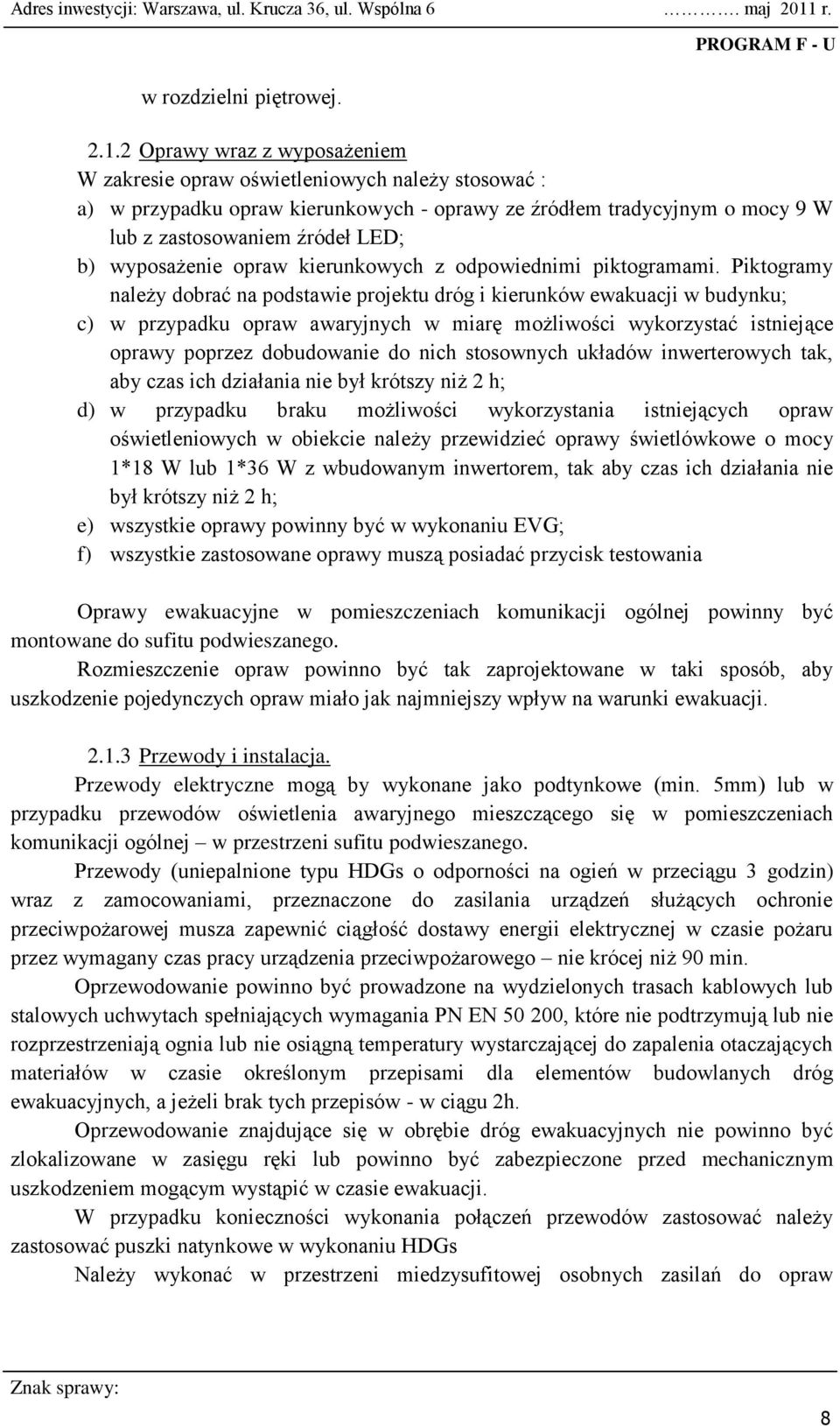

8 w rozdzielni piętrowej Oprawy wraz z wyposażeniem W zakresie opraw oświetleniowych należy stosować : a) w przypadku opraw kierunkowych - oprawy ze źródłem tradycyjnym o mocy 9 W lub z zastosowaniem źródeł LED; b) wyposażenie opraw kierunkowych z odpowiednimi piktogramami. Piktogramy należy dobrać na podstawie projektu dróg i kierunków ewakuacji w budynku; c) w przypadku opraw awaryjnych w miarę możliwości wykorzystać istniejące oprawy poprzez dobudowanie do nich stosownych układów inwerterowych tak, aby czas ich działania nie był krótszy niż 2 h; d) w przypadku braku możliwości wykorzystania istniejących opraw oświetleniowych w obiekcie należy przewidzieć oprawy świetlówkowe o mocy 1*18 W lub 1*36 W z wbudowanym inwertorem, tak aby czas ich działania nie był krótszy niż 2 h; e) wszystkie oprawy powinny być w wykonaniu EVG; f) wszystkie zastosowane oprawy muszą posiadać przycisk testowania Oprawy ewakuacyjne w pomieszczeniach komunikacji ogólnej powinny być montowane do sufitu podwieszanego. Rozmieszczenie opraw powinno być tak zaprojektowane w taki sposób, aby uszkodzenie pojedynczych opraw miało jak najmniejszy wpływ na warunki ewakuacji Przewody i instalacja. Przewody elektryczne mogą by wykonane jako podtynkowe (min. 5mm) lub w przypadku przewodów oświetlenia awaryjnego mieszczącego się w pomieszczeniach komunikacji ogólnej w przestrzeni sufitu podwieszanego. Przewody (uniepalnione typu HDGs o odporności na ogień w przeciągu 3 godzin) wraz z zamocowaniami, przeznaczone do zasilania urządzeń służących ochronie przeciwpożarowej musza zapewnić ciągłość dostawy energii elektrycznej w czasie pożaru przez wymagany czas pracy urządzenia przeciwpożarowego nie krócej niż 90 min. Oprzewodowanie powinno być prowadzone na wydzielonych trasach kablowych lub stalowych uchwytach spełniających wymagania PN EN , które nie podtrzymują lub nie rozprzestrzeniają ognia lub nie osiągną temperatury wystarczającej do zapalenia otaczających materiałów w czasie określonym przepisami dla elementów budowlanych dróg ewakuacyjnych, a jeżeli brak tych przepisów - w ciągu 2h. Oprzewodowanie znajdujące się w obrębie dróg ewakuacyjnych nie powinno być zlokalizowane w zasięgu ręki lub powinno być zabezpieczone przed mechanicznym uszkodzeniem mogącym wystąpić w czasie ewakuacji. W przypadku konieczności wykonania połączeń przewodów zastosować należy zastosować puszki natynkowe w wykonaniu HDGs Należy wykonać w przestrzeni miedzysufitowej osobnych zasilań do opraw 8

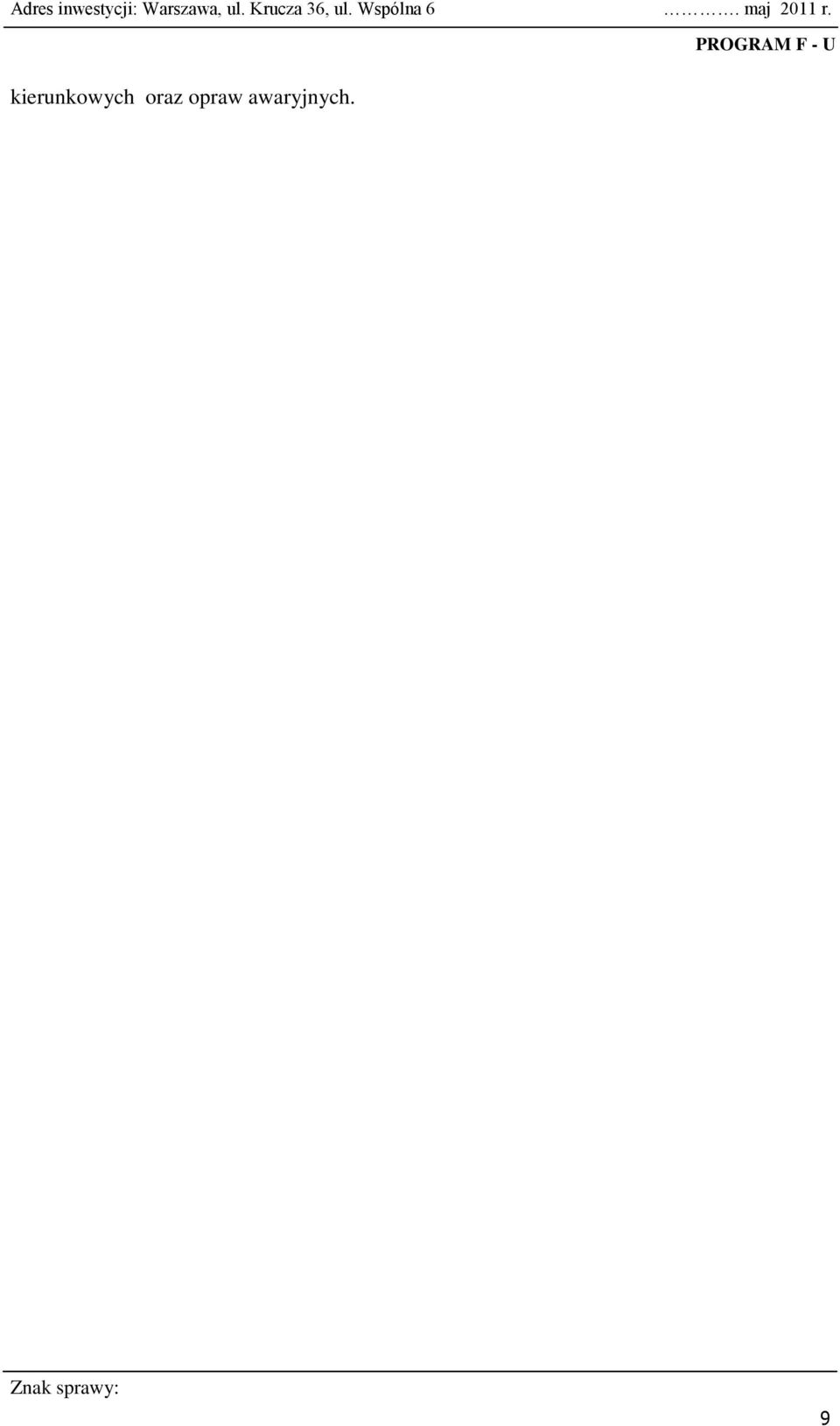

9 kierunkowych oraz opraw awaryjnych. 9

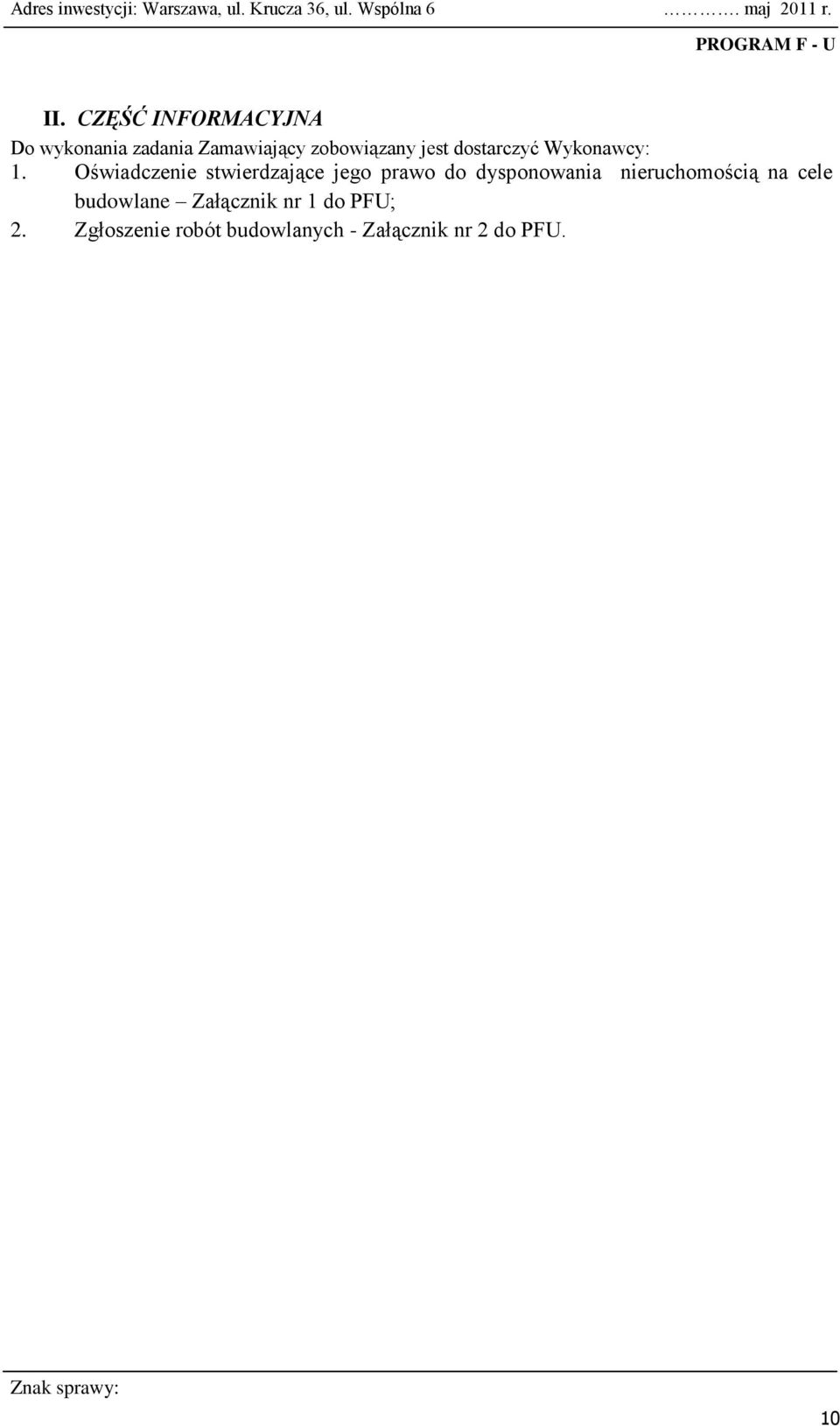

10 II. CZĘŚĆ INFORMACYJNA Do wykonania zadania Zamawiający zobowiązany jest dostarczyć Wykonawcy: 1. Oświadczenie stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Załącznik nr 1 do PFU; 2. Zgłoszenie robót budowlanych - Załącznik nr 2 do PFU. 10
