2 Remont II piętra w budynku Sądu Rejonowego w Nowym Dworze Mazowieckim ul. Słowackiego 19 ZAWARTOŚĆ OPRACOWANIA A. Część opisowa DANE WYJŚCIOWE DO PROJEKTOWANIA. Podstawa prawna opracowania. Przedmiot i zakres opracowania. Podstawa merytoryczna do opracowania. OPIS TECHNICZNY INSTALACJI 1. Ogólna charakterystyka obiektu. 2. Oświetlenie wnętrz. 3. Osprzęt / wyłączniki i gniazda /. 4. Instalacje ochrony poŝarowej. 5. System przyzywowy w WC dla niepełnosprawnych na parterze. 6. System kontroli dostępu B. Część graficzna SPIS RYSUNKÓW 1. Plan instalacji oświetleniowej pomieszczeń i korytarza II piętro 2. Plan instalacji oświetleniowej, gniazd wtykowych i wentylacji WC parter, I i II piętro 3. Schematy instalacji przyzywowej WC dla niepełnosprawnych na parterze 4. Plan instalacji sygnalizacji p.poŝ. pomieszczeń i korytarza II piętro 5. Plan instalacji sygnalizacji p.poŝ. WC parter, I i II piątro 6. Instalacja sygnalizacji p.poŝ. schemat blokowy 7. System kontroli dostępu. DANE WYJŚCIOWE DO PROJEKTOWANIA. Podstawa prawna opracowania. Podstawą prawną opracowania jest zawarta umowa o wykonanie projektu z Wojewódzkim Przedsiębiorstwem Usług Inwestycyjnych WPUi Sp. z o.o., ul. 17 Stycznia 13, Ciechanów

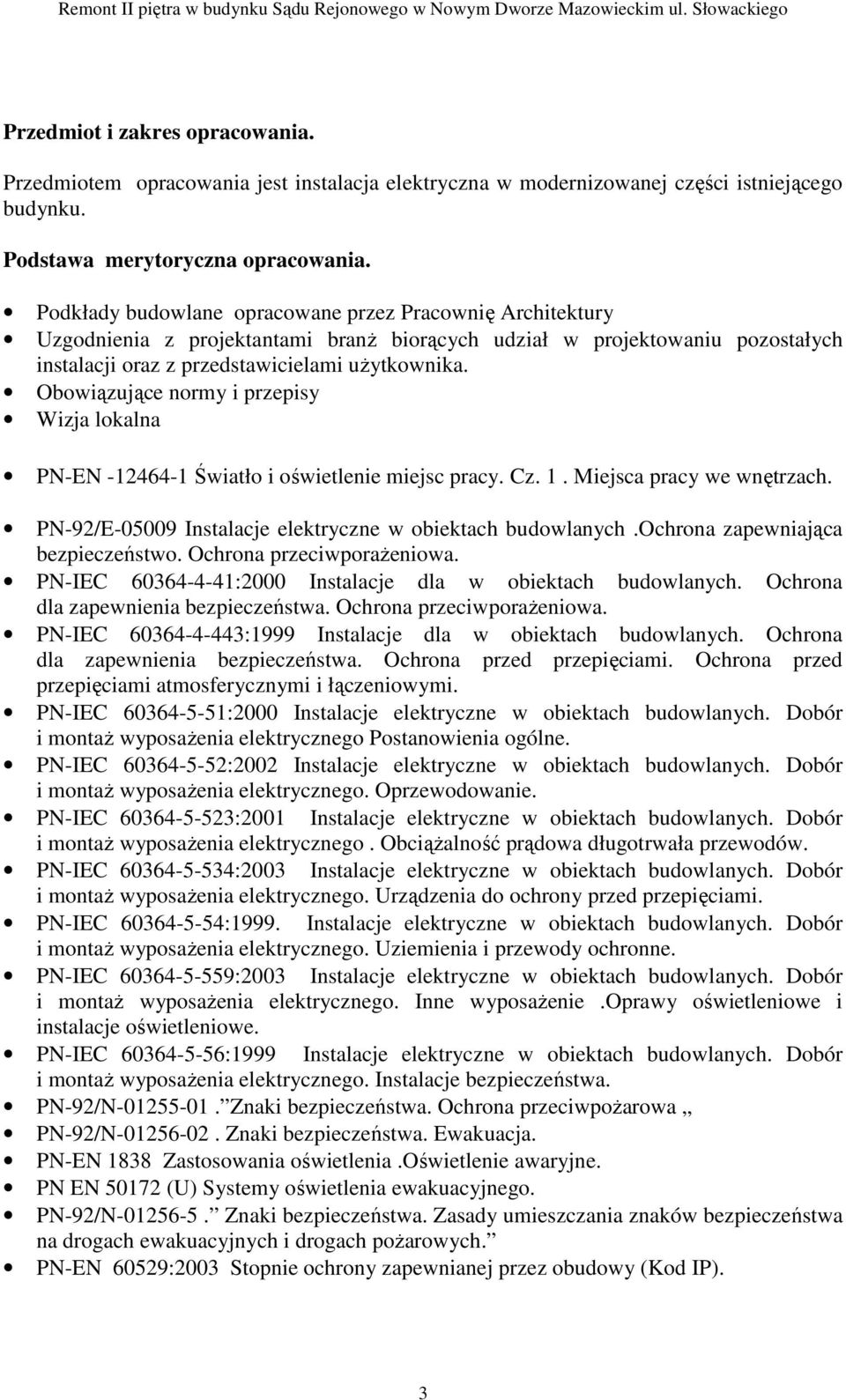

3 Remont II piętra w budynku Sądu Rejonowego w Nowym Dworze Mazowieckim ul. Słowackiego Przedmiot i zakres opracowania. Przedmiotem opracowania jest instalacja elektryczna w modernizowanej części istniejącego budynku. Podstawa merytoryczna opracowania. Podkłady budowlane opracowane przez Pracownię Architektury Uzgodnienia z projektantami branŝ biorących udział w projektowaniu pozostałych instalacji oraz z przedstawicielami uŝytkownika. Obowiązujące normy i przepisy Wizja lokalna PN-EN Światło i oświetlenie miejsc pracy. Cz. 1. Miejsca pracy we wnętrzach. PN-92/E Instalacje elektryczne w obiektach budowlanych.ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporaŝeniowa. PN-IEC :2000 Instalacje dla w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporaŝeniowa. PN-IEC :1999 Instalacje dla w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego Postanowienia ogólne. PN-IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Oprzewodowanie. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. ObciąŜalność prądowa długotrwała przewodów. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Urządzenia do ochrony przed przepięciami. PN-IEC :1999. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Inne wyposaŝenie.oprawy oświetleniowe i instalacje oświetleniowe. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Instalacje bezpieczeństwa. PN-92/N Znaki bezpieczeństwa. Ochrona przeciwpoŝarowa PN-92/N Znaki bezpieczeństwa. Ewakuacja. PN-EN 1838 Zastosowania oświetlenia.oświetlenie awaryjne. PN EN (U) Systemy oświetlenia ewakuacyjnego. PN-92/N Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach poŝarowych. PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP). 3

4 Remont II piętra w budynku Sądu Rejonowego w Nowym Dworze Mazowieckim ul. Słowackiego OPIS TECHNICZNY INSTALACJI. 1. Ogólna charakterystyka obiektu. Niniejsze opracowanie dotyczy remontu instalacji elektrycznych II piętra oraz wykonanie instalacji elektrycznych w przebudowywanych sanitariatach na parterze,i i II piętrze. 2. Oświetlenie wnętrz. Poszczególne pomieszczenia biurowe i korytarz wyposaŝone będą w oświetlenie elektryczne świetlówkowe w wersji nastropowej oprawy 4x18W. Oprawy oświetlenia awaryjnego oznaczone Aw wyposaŝone będą w moduły oświetlenia awaryjnego podtrzymujące świecenie opraw przez 3h. Do oświetlenia kierunków ewakuacji zamontować dwie oprawy ( praca opraw na ciemno ) Zgodnie z rysunkiem Nr 1. Oprawy oświetlenia awaryjnego i kierunkowego muszą posiadać certyfikaty CNBOP. W pomieszczeniach sanitariatów w sufitach podwieszanych zamontować oprawy typu downlight 2x18W Ip 44, natomiast nad umywalkami oprawy naścienne 1x18W Ip 44. Instalację elektryczną oświetleniową wykonać przewodami YDYŜo 3/4x1,5 mm2 z najbliŝszych istniejących puszek istniejącej instalacji natynkowej w listwach instalacyjnych. 3. Osprzęt / wyłączniki i gniazda /. Zastosować osprzęt podtynkowy z tworzyw sztucznych. W pomieszczeniach sanitariatów zastosować osprzęt hermetyczny o stopniu ochrony IP 44. Wysokość montaŝu osprzętu na wysokości 1,4 m od posadzki. Wyłączniki i gniazda przy umywalkach montować we wspólnych ramkach, jak oznaczono na rys. Nr 2. Gniazda elektryczne do zasilania term elektrycznych montować w oddzielnej ramce. Wysokość montaŝu ustalić na etapie wykonawstwa. Instalację elektryczną gniazd wtykowych wykonać przewodem YDYŜo 3x2,5 mm2 pod tynkiem. Gniazda term elektrycznych i gniazda przy umywalkach dla poszczególnych kondygnacji pomieszczeń sanitariatów zasilić z oddzielnych obwodów istniejących rozdzielnic piętrowych TK/P, KK/1, TK/2. W tym celu naleŝy dokonać przeróbek w w/w rozdzielnicach, i przystosować je do obowiązujących przepisów. Mocowanie puszek w ścianach i gniazd wtyczkowych w puszkach powinno zapewnić niezbędną wytrzymałość na wyciąganie wtyczki z gniazda. Zaleca się instalowanie puszek z otworami do mocowania gniazd za pomocą wkrętów. W kaŝdym pomieszczeniu naleŝy zainstalować odpowiednią liczbę gniazd wtyczkowych w celu zapewnienia funkcjonalności instalacji, tak aby nie było potrzebne stosowanie przedłuŝaczy itp. Gniazda wtyczkowe i łączniki oświetlenia naleŝy instalować w sposób nie kolidujący z wyposaŝeniem pomieszczenia. PołoŜenie załącz/wyłącz łączników oświetlenia naleŝy przyjmować takie, aby w całym pomieszczeniu było ono jednakowe, przy czym załączanie oświetlenia powinno 4

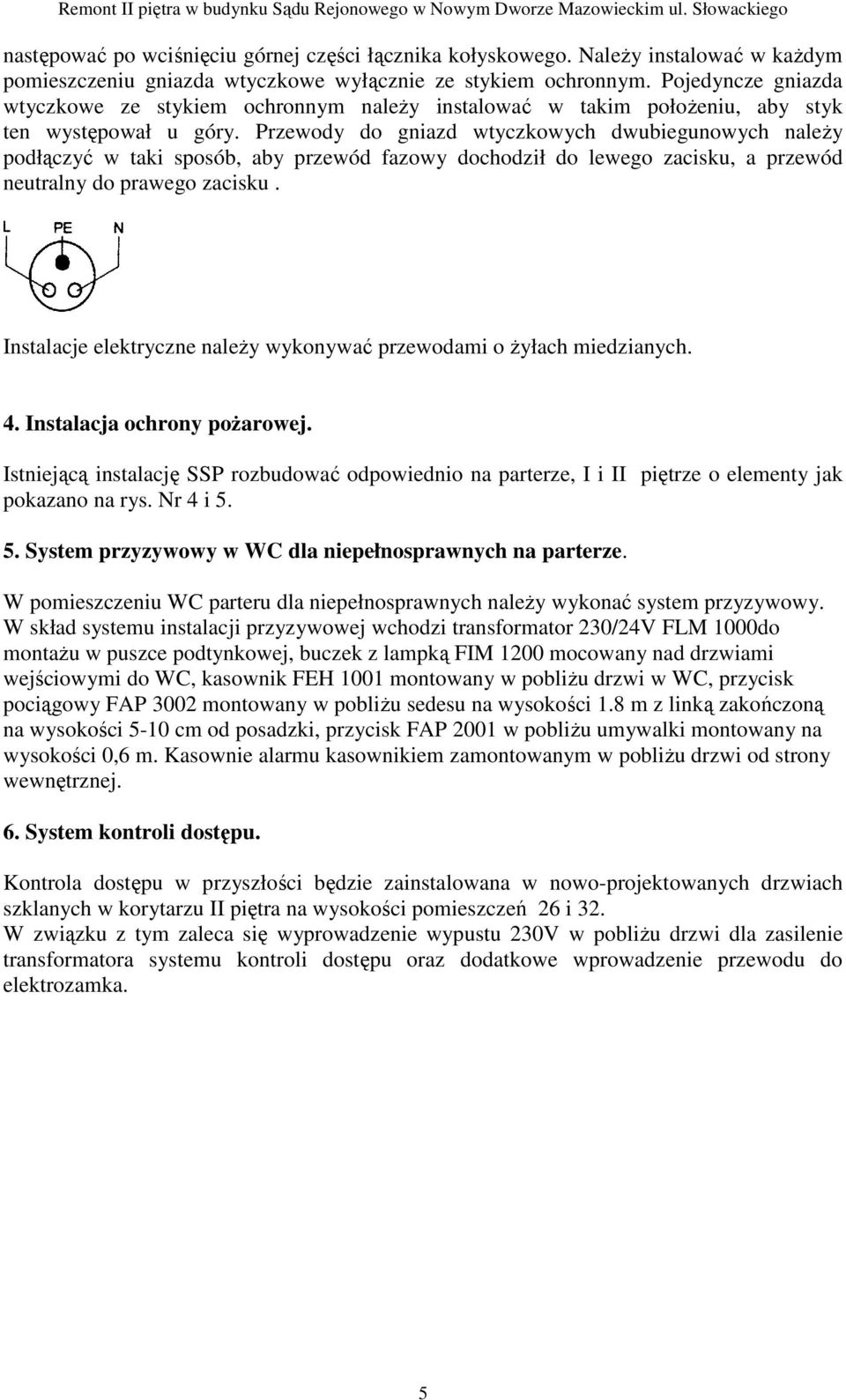

5 Remont II piętra w budynku Sądu Rejonowego w Nowym Dworze Mazowieckim ul. Słowackiego następować po wciśnięciu górnej części łącznika kołyskowego. NaleŜy instalować w kaŝdym pomieszczeniu gniazda wtyczkowe wyłącznie ze stykiem ochronnym. Pojedyncze gniazda wtyczkowe ze stykiem ochronnym naleŝy instalować w takim połoŝeniu, aby styk ten występował u góry. Przewody do gniazd wtyczkowych dwubiegunowych naleŝy podłączyć w taki sposób, aby przewód fazowy dochodził do lewego zacisku, a przewód neutralny do prawego zacisku. Instalacje elektryczne naleŝy wykonywać przewodami o Ŝyłach miedzianych. 4. Instalacja ochrony poŝarowej. Istniejącą instalację SSP rozbudować odpowiednio na parterze, I i II piętrze o elementy jak pokazano na rys. Nr 4 i System przyzywowy w WC dla niepełnosprawnych na parterze. W pomieszczeniu WC parteru dla niepełnosprawnych naleŝy wykonać system przyzywowy. W skład systemu instalacji przyzywowej wchodzi transformator 230/24V FLM 1000do montaŝu w puszce podtynkowej, buczek z lampką FIM 1200 mocowany nad drzwiami wejściowymi do WC, kasownik FEH 1001 montowany w pobliŝu drzwi w WC, przycisk pociągowy FAP 3002 montowany w pobliŝu sedesu na wysokości 1.8 m z linką zakończoną na wysokości 5-10 cm od posadzki, przycisk FAP 2001 w pobliŝu umywalki montowany na wysokości 0,6 m. Kasownie alarmu kasownikiem zamontowanym w pobliŝu drzwi od strony wewnętrznej. 6. System kontroli dostępu. Kontrola dostępu w przyszłości będzie zainstalowana w nowo-projektowanych drzwiach szklanych w korytarzu II piętra na wysokości pomieszczeń 26 i 32. W związku z tym zaleca się wyprowadzenie wypustu 230V w pobliŝu drzwi dla zasilenie transformatora systemu kontroli dostępu oraz dodatkowe wprowadzenie przewodu do elektrozamka. 5
