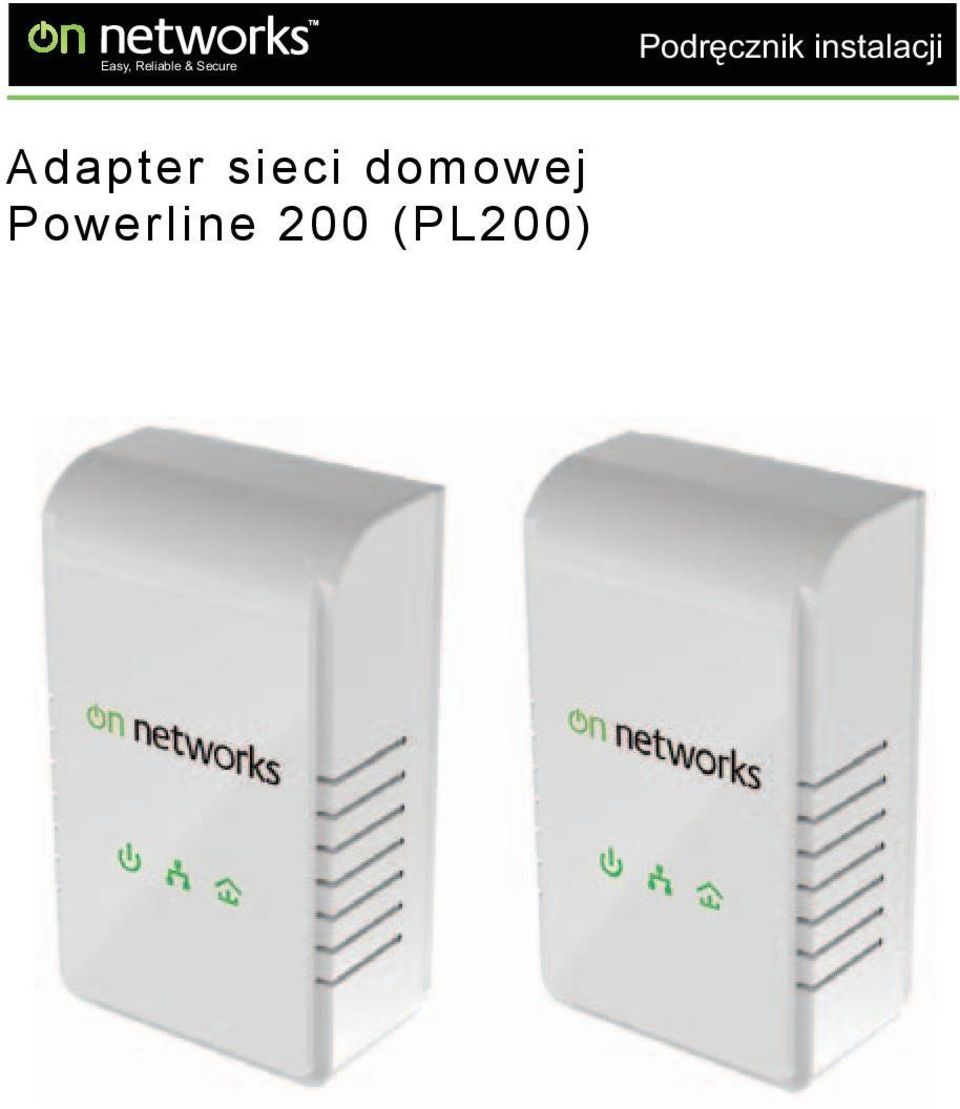

1 Easy, Reliable & Secure Podręcznik instalacji Adapter sieci domowej Powerline 200 (PL200)

2 Znaki towarowe Nazwy marek i produktów są znakami towarowymi lub zarejestrowanymi znakami towarowymi należącymi do ich prawnych właścicieli. Informacje mogą ulec zmianie bez powiadomienia. Oświadczenia i warunki W celu ulepszenia konstrukcji, działania lub niezawodności firma On Networks może bez uprzedzenia wprowadzić zmiany w produkcie opisanym w niniejszym dokumencie. Firma On Networks nie ponosi żadnej odpowiedzialności za skutki wykorzystania lub zastosowania produktów lub obwodów opisanych w niniejszym dokumencie. Ten symbol został umieszczony zgodnie z dyrektywą Unii Europejskiej 2002/96 w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Jeśli produkt jest utylizowany na terenie Unii Europejskiej, powinien on być traktowany i poddany recyklingowi zgodnie z obowiązującym lokalnie prawem oraz z zastosowaniem postanowień dyrektywy WEEE. 2

Firma On Networks nie ponosi żadnej odpowiedzialności za skutki wykorzystania lub zastosowania produktów lub obwodów opisanych w niniejszym dokumencie.

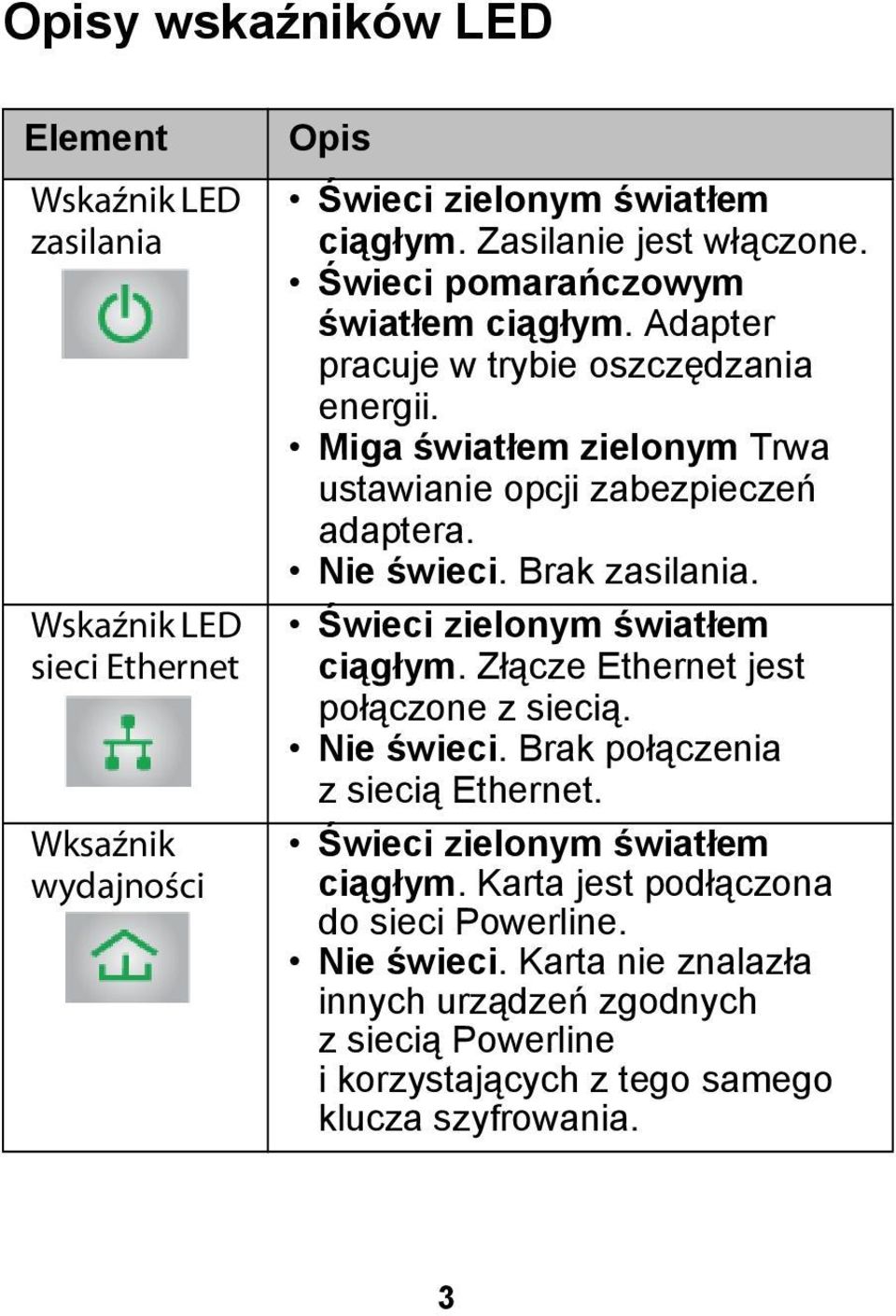

3 Opisy wskaźników LED Element Wskaźnik LED zasilania Wskaźnik LED sieci Ethernet Wksaźnik wydajności Opis Świeci zielonym światłem ciągłym. Zasilanie jest włączone. Świeci pomarańczowym światłem ciągłym. Adapter pracuje w trybie oszczędzania energii. Miga światłem zielonym Trwa ustawianie opcji zabezpieczeń adaptera. Nie świeci. Brak zasilania. Świeci zielonym światłem ciągłym. Złącze Ethernet jest połączone z siecią. Nie świeci. Brak połączenia z siecią Ethernet. Świeci zielonym światłem ciągłym. Karta jest podłączona do sieci Powerline. Nie świeci. Karta nie znalazła innych urządzeń zgodnych z siecią Powerline i korzystających z tego samego klucza szyfrowania. 3

Brak zasilania. Świeci zielonym światłem ciągłym. Złącze Ethernet jest połączone z siecią. Nie świeci. Brak połączenia z siecią Ethernet.

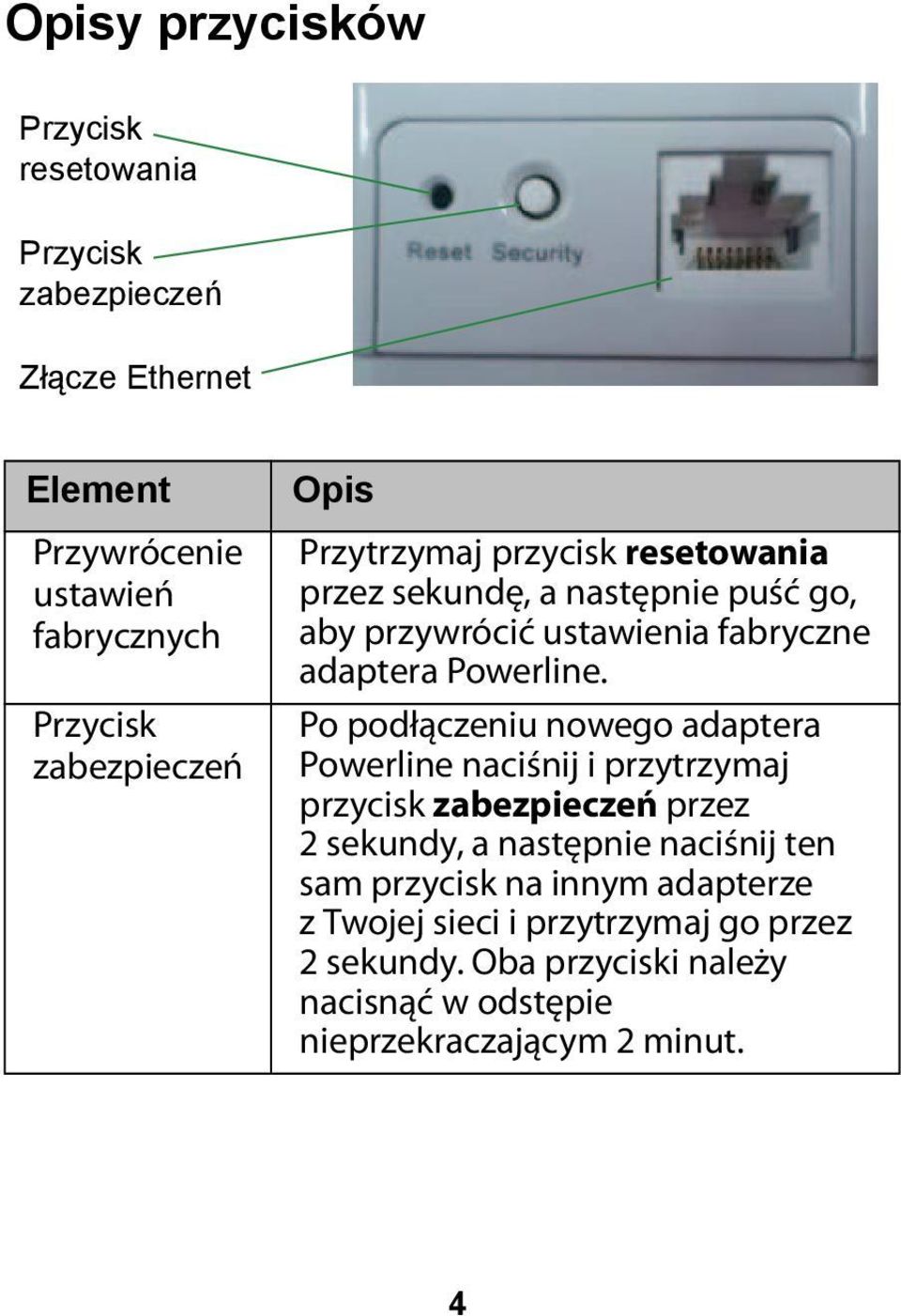

4 Opisy przycisków Przycisk resetowania Przycisk zabezpieczeń Złącze Ethernet Element Przywrócenie ustawień fabrycznych Przycisk zabezpieczeń Opis Przytrzymaj przycisk resetowania przez sekundę, a następnie puść go, aby przywrócić ustawienia fabryczne adaptera Powerline. Po podłączeniu nowego adaptera Powerline naciśnij i przytrzymaj przycisk zabezpieczeń przez 2 sekundy, a następnie naciśnij ten sam przycisk na innym adapterze z Twojej sieci i przytrzymaj go przez 2 sekundy. Oba przyciski należy nacisnąć w odstępie nieprzekraczającym 2 minut. 4

5 Instalacja adaptera Powerline Dla każdego adaptera Powerline dodawanego do sieci Powerline należy wykonać następujące czynności: 1. Podłącz każdy adapter Powerline do gniazdka. 2. Skonfiguruj zabezpieczenia adaptera Powerline, aby dodać go do istniejącej sieci Powerline. Przytrzymaj przycisk zabezpieczeń przez 2 sekundy, a następnie naciśnij ten sam przycisk na innym adapterze z Twojej sieci i przytrzymaj go przez 2 sekundy. Oba przyciski należy nacisnąć w odstępie nieprzekraczającym dwóch minut. Uwaga: Przycisku zabezpieczeń na adapterze Powerline nie należy naciskać, jeśli proces instalacji nie został zakończony, a adaptery nie komunikują się ze sobą (co wskazuje migająca dioda LED). Zbyt wczesne naciśnięcie tego przycisku może też spowodować czasowe zawieszenie komunikacji z siecią Powerline. Jeśli tak się stanie, należy skorzystać z przycisku przywracania ustawień fabrycznych, aby przywrócić ustawienia fabryczne adaptera. 5

Przytrzymaj przycisk zabezpieczeń przez 2 sekundy, a następnie naciśnij ten sam przycisk na innym adapterze z Twojej sieci i przytrzymaj go przez 2 sekundy.

6 3. Podłącz urządzenia do adaptera Powerline. Do portu Ethernet znajdującego się na spodzie adaptera Powerline można podłączyć urządzenia takiej jak routery lub komputer. Informacje dotyczące bezpieczeństwa Wejście sieciowe: V~, maksymalnie 60m A Temperatura otoczenia podczas pracy: od 0 C do 40 C Gniazdo wyjściowe powinno być łatwodostępne i zamontowane blisko sprzętu. 6

7 Pomoc techniczna Dziękujemy za wybranie produktu firmy On Networks. Po zainstalowaniu urządzenia odszukaj numer seryjny na etykiecie produktu i użyj jej do zarejestrowania go pod adresem Rejestracja jest wymagana, by uzyskać dostęp do telefonicznego centrum obsługi. Zalecamy rejestrację w serwisie Pomoc online i aktualizacje oprogramowania produktów można uzyskać na stronie pl200. Aby uzyskać więcej informacji na temat konfigurowania i korzystania z bezprzewodowej karty sieciowej USB, zapoznaj się z jej Instrukcją obsługi. Pełna treść deklaracji zgodności znajduje się pod adresem: Więcej informacji dotyczących Powszechnej Licencji Publicznej GNU (GPL) znaleźć można pod adresem:

on-networks.com/support/products/ pl200. Aby uzyskać więcej informacji na temat konfigurowania i korzystania z bezprzewodowej karty sieciowej USB, zapoznaj się z jej Instrukcją obsługi.

8 Kwiecień 2012
