1 Skrócona instrukcja instalacji Miniadapter Powerline AV500, 3 porty MODEL NR. TL-PA Strona 1 z 8

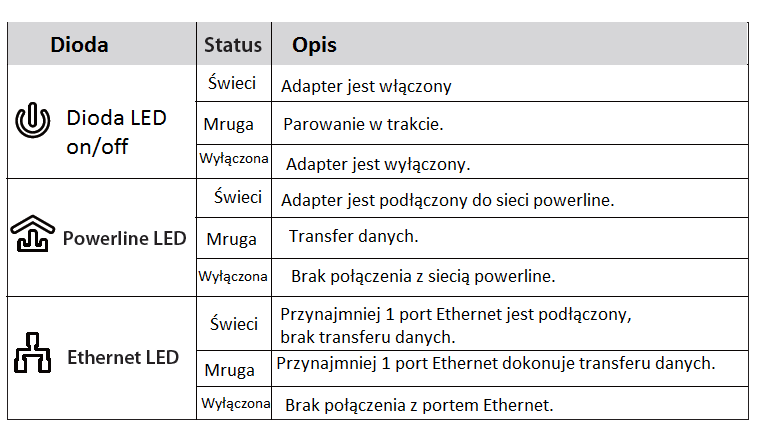

2 Opis diod LED oraz przycisków Strona 2 z 8

3 Zawartość opakowania UWAGA: Jest niezwykle zalecane, aby podłączyć adapter bezpośrednio do gniazdka, ze względu na niektóre listwy zasilające posiadające zabezpieczenia antyprzepięciowe, które mogą zmieniać dane. Strona 3 z 8

na niektóre listwy zasilające posiadające zabezpieczenia

4 Podłączenie do sieci Adaptery Powerline TP-LINK to urządzenia Plug and Play. Po przejściu poniższych kroków instalacji, można korzystać z Internetu. Aby dodać dodatkowy adapter, należy podłączyć go do gniazda sieciowego, a połączenie zostanie utworzone automatycznie w ciągu 60 sekund. UWAGA: 1. Aby korzystać z Internetu, upewnij się, że twoja sieć powerline jest prawidłowo podłączona do Internetu. 2. Jeżeli adaptery nie mogą się automatycznie połączyć ze sobą, można stworzyć sieć prywatną za pomocą przycisku parowania. Aby skonfigurować prywatną sieć, przejdź do rozdziału: Używanie przycisku parowania tam znajdziesz szczegółowe instrukcje. Używanie przycisku parowania Aby skonfigurować sieć prywatną: 1. Naciśnij przycisk parowania na adapterze A przez 1 sekundę, a dioda LED on/off zacznie świecić. Po wciśnięciu przycisku do momentu aż wszystkie diody LED zaczną świecić (około 10 sekund), adapter odłączy się od sieci. 2. W ciągu 2 minut naciśnij przycisk parowania na adapterze B przez 1 sekundę, a dioda LED on/off także zacznie świecić. 3. W ciągu około 60 sekund zobaczysz zaświecone diody LED na obu adapterach Powerline, wskazując, że oba adaptery mają ze sobą połączenie. Strona 4 z 8

Aby korzystać z Internetu, upewnij się, że twoja sieć powerline jest prawidłowo podłączona do Internetu. 2.

5 * Zaleca się, aby najpierw skonfigurować obydwa adaptery w tym samym pokoju lub na tej samej listwie zasilania, a następnie umieścić je w odpowiednich miejscach. Aby dołączyć do istniejącej sieci prywatnej: Jeśli chcesz dodać adapter C do istniejącej sieci prywatnej, należy wykonać poniższe kroki: 1. Naciśnij przycisk parowania na adapterze A lub B przez 1 sekundę (nie naciskaj obu przycisków), a dioda LED zasilania zacznie świecić. 2. W ciągu 2 minut naciśnij przycisk parowania na adapterze C przez 1 sekundę, dioda LED on/off powinna zacząć świecić na adapterze C w ciagu 60 sekund. * Możesz powtórzyć powyższe czynności, aby dodać więcej adapterów do sieci prywatnej. UWAGA: Strona 5 z 8

Naciśnij przycisk parowania na adapterze A lub B przez 1 sekundę (nie naciskaj obu przycisków), a dioda LED zasilania zacznie świecić. 2.

6 Bardziej zaawansowane elementy konfiguracji, takie jak reset, aktualizacja oprogramowania, a także inne usługi można uzyskać poprzez instalację Powerline Utility (tylko dla Windows). Szczegółowe instrukcje można znaleźć w Podręczniku użytkownika na dysku CD. Strona 6 z 8

poprzez instalację Powerline Utility (tylko dla Windows).

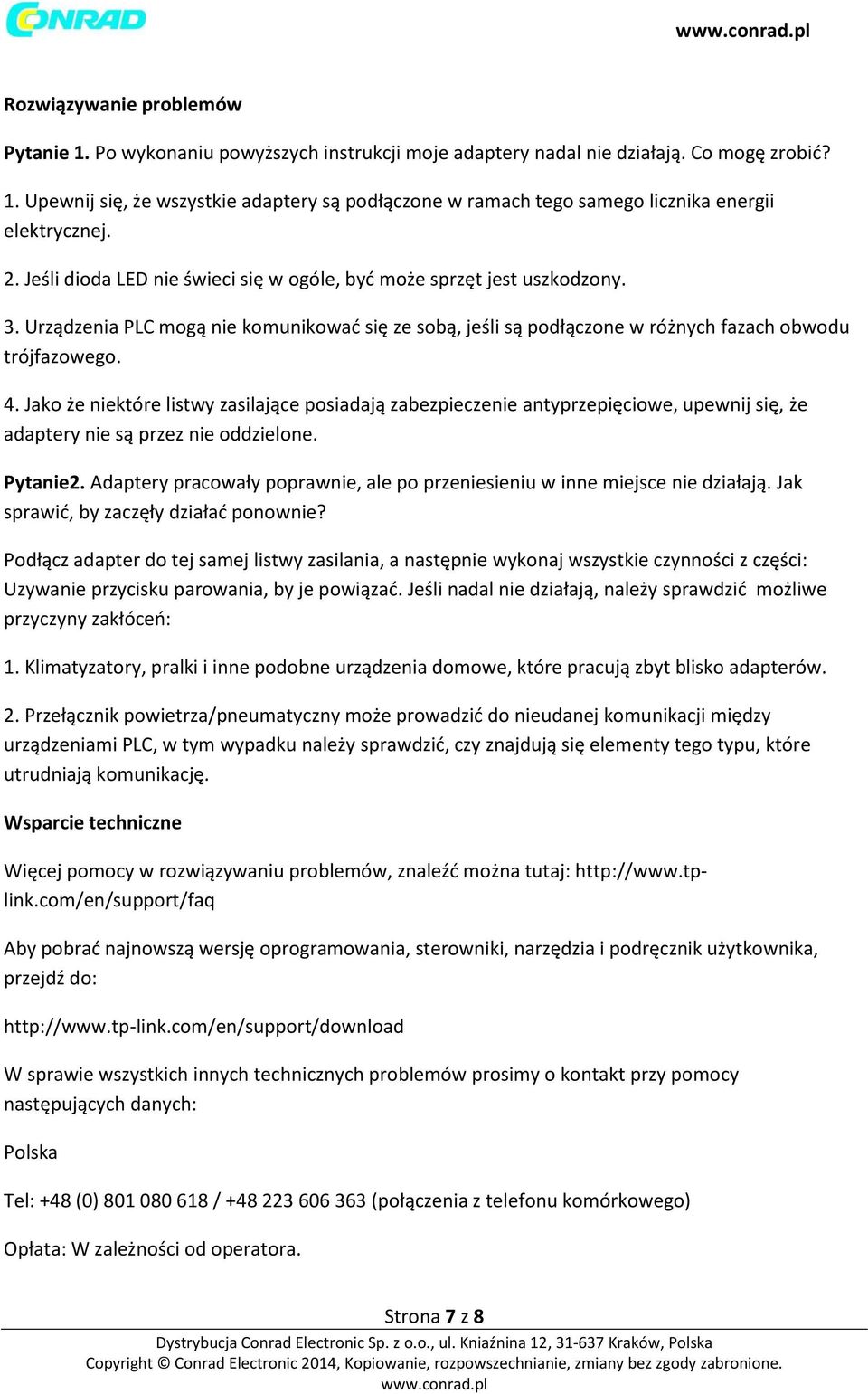

7 Rozwiązywanie problemów Pytanie 1. Po wykonaniu powyższych instrukcji moje adaptery nadal nie działają. Co mogę zrobić? 1. Upewnij się, że wszystkie adaptery są podłączone w ramach tego samego licznika energii elektrycznej. 2. Jeśli dioda LED nie świeci się w ogóle, być może sprzęt jest uszkodzony. 3. Urządzenia PLC mogą nie komunikować się ze sobą, jeśli są podłączone w różnych fazach obwodu trójfazowego. 4. Jako że niektóre listwy zasilające posiadają zabezpieczenie antyprzepięciowe, upewnij się, że adaptery nie są przez nie oddzielone. Pytanie2. Adaptery pracowały poprawnie, ale po przeniesieniu w inne miejsce nie działają. Jak sprawić, by zaczęły działać ponownie? Podłącz adapter do tej samej listwy zasilania, a następnie wykonaj wszystkie czynności z części: Uzywanie przycisku parowania, by je powiązać. Jeśli nadal nie działają, należy sprawdzić możliwe przyczyny zakłóceń: 1. Klimatyzatory, pralki i inne podobne urządzenia domowe, które pracują zbyt blisko adapterów. 2. Przełącznik powietrza/pneumatyczny może prowadzić do nieudanej komunikacji między urządzeniami PLC, w tym wypadku należy sprawdzić, czy znajdują się elementy tego typu, które utrudniają komunikację. Wsparcie techniczne Więcej pomocy w rozwiązywaniu problemów, znaleźć można tutaj: Aby pobrać najnowszą wersję oprogramowania, sterowniki, narzędzia i podręcznik użytkownika, przejdź do: W sprawie wszystkich innych technicznych problemów prosimy o kontakt przy pomocy następujących danych: Polska Tel: +48 (0) / (połączenia z telefonu komórkowego) Opłata: W zależności od operatora. Strona 7 z 8

Jako że niektóre listwy zasilające posiadają zabezpieczenie antyprzepięciowe, upewnij się, że adaptery nie są przez nie oddzielone. Pytanie2.

8 Czas obsługi: od poniedziałku do piątku, od 09:00 do 17:00. GMT + 1 lub GMT + 2 (DST) Strona 8 z 8
