1 PIXMA MG3500 series Przewodnik konfiguracji CANON INC. 2013

2 Przewodnik konfiguracji Ten podręcznik zawiera informacje dotyczące konfiguracji połączenia sieciowego dla drukarki. Połączenie sieciowe Połączenie bezprzewodowe Przygotowanie do połączenia Połączenie za pomocą mechanizmu WPS Rozwiązywanie problemów

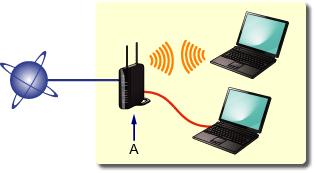

3 Połączenie sieciowe Połączenie bezprzewodowe a Przygotowanie do połączenia Przed rozpoczęciem konfiguracji połączenia bezprzewodowego 1. Upewnij się, że drukarka jest włączona. Jeśli drukarka jest podłączona do zasilania, zaświeci się (zielona) lampka ZASILANIE (POWER) (A). Uwagi dotyczące połączenia bezprzewodowego Upewnij się, że komputer jest podłączony do punktu dostępu (A) (lub routera sieci bezprzewodowej), do którego chcesz podłączyć drukarkę. Szczegółowe informacje na temat sprawdzania ustawień routera można znaleźć w dołączonym do niego podręczniku lub uzyskać od jego producenta. Konfiguracja, funkcje routera, procedury instalacji i ustawienia zabezpieczeń urządzenia sieciowego mogą się zmieniać w zależności od środowiska systemowego. Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi urządzenia sieciowego lub uzyskać u jego producenta. Sprawdź, czy urządzenie jest zgodne ze standardem IEEE802.11n (2,4 GHz), IEEE802.11g lub IEEE802.11b. Jeśli w urządzeniu ustawiony jest tryb tylko IEEE802.11n, nie można stosować WEP ani TKIP jako protokołów zabezpieczeń. Zmień protokół zabezpieczeń dla Twojego urządzenia na inny niż WEP i TKIP lub zmień ustawienie na inne niż tylko IEEE802.11n. W przypadku eksploatacji w biurze skontaktuj się z administratorem sieci. Należy zachować szczególną ostrożność przy nawiązywaniu połączenia z niezabezpieczoną siecią, ponieważ występuje ryzyko ujawnienia osobom trzecim takich danych, jak informacje osobiste. Połączenie w trybie ad-hoc polegające na nawiązaniu bezpośredniej komunikacji z komputerem za pomocą połączenia bezprzewodowego bez użycia punktu dostępu nie jest obsługiwane przez drukarkę. Trzeba przygotować punkt dostępu.

4 b Połączenie za pomocą mechanizmu WPS 1. Upewnij się, że przycisk na punkcie dostępu jest gotowy do naciśnięcia. 2. Naciśnij i przytrzymaj przycisk Wi-Fi (A) na drukarce, aż (pomarańczowa) kontrolka Alarm (B) mignie jeden raz, a następnie zwolnij przycisk Wi-Fi po mignięciu. 3. Upewnij się, że (niebieska) kontrolka Wi-Fi (C) szybko miga, a (zielona) kontrolka ZASILANIE (POWER) świeci się, jak pokazano na powyższej ilustracji po prawej stronie. Następnie w ciągu 2 minut naciśnij i przytrzymaj przycisk na punkcie dostępu. 4. Upewnij się, że (niebieska) kontrolka Wi-Fi oraz (zielona) kontrolka ZASILANIE (POWER) świecą się. Konfigurowanie połączenia z siecią jest już zakończone.

5 Rozwiązywanie problemów WPS Gdy (niebieska) kontrolka Wi-Fi miga powoli, a (pomarańczowa) kontrolka Alarm świeci się: Naciśnij przycisk tylko na jednym punkcie dostępu. Sprawdź ustawienia zabezpieczeń punktu dostępu. Po sprawdzeniu powyższych punktów odczekaj chwilę, a następnie ponownie skonfiguruj połączenie bezprzewodowe. Aby uzyskać szczegółowe informacje na temat sprawdzania ustawień zabezpieczeń punktu dostępu, zapoznaj się z instrukcją obsługi lub skontaktuj się z producentem. Gdy (niebieska) kontrolka Wi-Fi miga szybko, a (pomarańczowa) kontrolka Alarm świeci się: Czy urządzenie sieciowe (router itp.) jest włączone? Jeśli urządzenie sieciowe jest już włączone, wyłącz je, a następnie włącz ponownie. Czy komputer i urządzenie sieciowe są skonfi gurowane? Czy punkt dostępu i drukarka znajdują się w otwartej przestrzeni, w której jest możliwa komunikacja bezprzewodowa? Czy punkt dostępu działa w trybie IEEE802.11n (2,4 GHz), IEEE802.11g, czy IEEE802.11b? Odczekaj chwilę, a następnie zbliż do siebie punkt dostępu i drukarkę, po czym ponownie skonfi guruj połączenie bezprzewodowe w określonym czasie. Szczegółowe informacje na temat sprawdzania ustawień punktu dostępu można znaleźć w jego instrukcji obsługi lub uzyskać od jego producenta. Aby ponownie skonfigurować ustawienia połączenia bezprzewodowego Aby ponownie skonfi gurować połączenie bezprzewodowe, naciśnij przycisk Kolorowy (Color) (A).
