1 HOMEPLUG ADAPTER STARTER KIT 200 MBPS INSTRUKCJA OBSŁ UGI NI

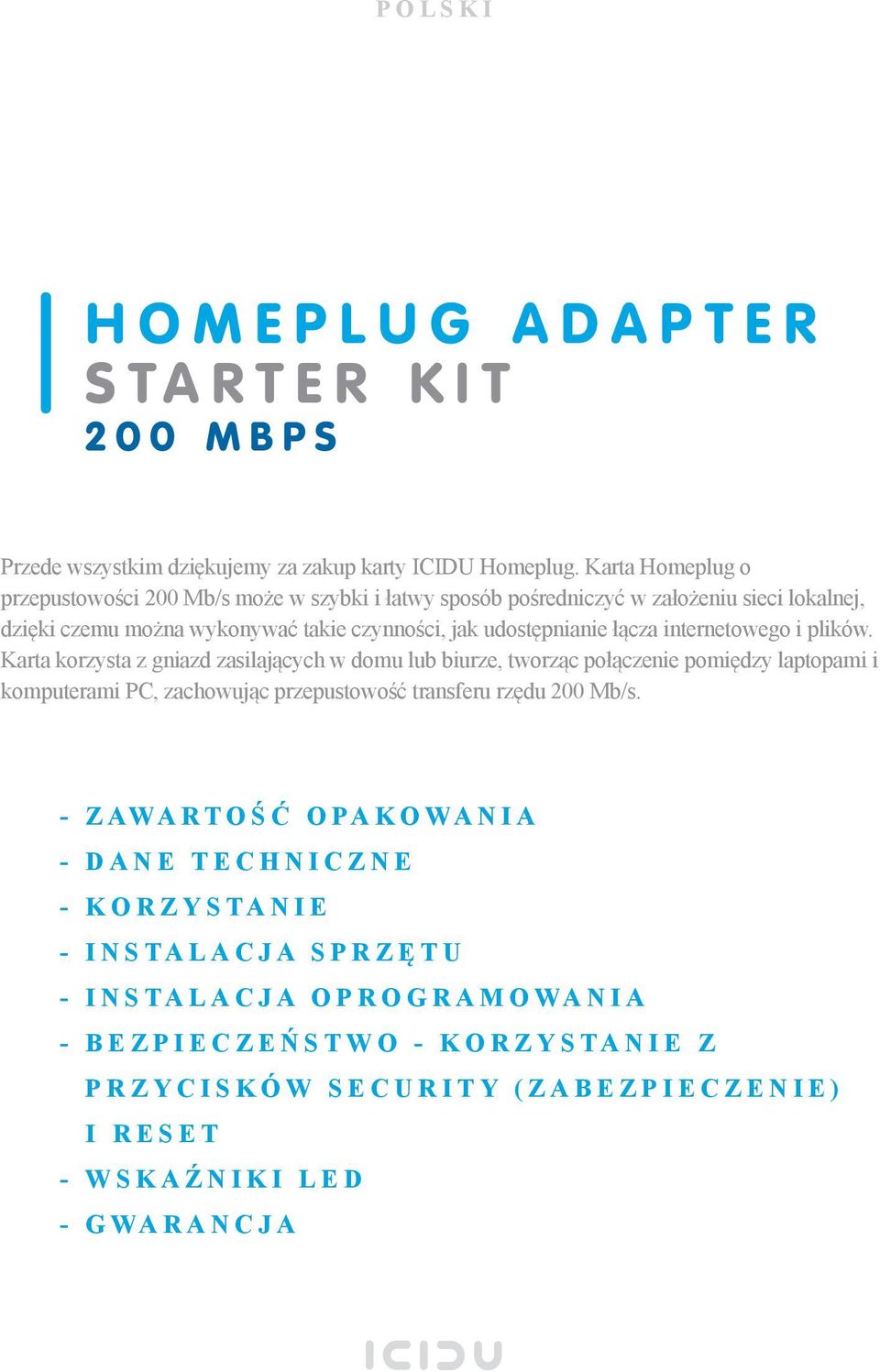

2 POLSKI HOMEPLUG ADAPTER STARTER KIT 200 MBPS Przede wszystkim dziękujemy za zakup karty ICIDU Homeplug. Karta Homeplug o przepustowości 200 Mb/s może w szybki i łatwy sposób pośredniczyć w założeniu sieci lokalnej, dzięki czemu można wykonywać takie czynności, jak udostępnianie łącza internetowego i plików. Karta korzysta z gniazd zasilających w domu lub biurze, tworząc połączenie pomiędzy laptopami i komputerami PC, zachowując przepustowość transferu rzędu 200 Mb/s. - ZAWARTOŚĆ OPAKOWANIA - DANE TECHNICZNE - KORZYSTANIE - INSTALACJA SPRZĘ TU - INSTALACJA OPROGRAMOWANIA - BEZPIECZEŃ STWO - KORZYSTANIE Z PRZYCISKÓW SECURITY (ZABEZPIECZENIE) I RESET - WSKAŹ NIKI LED - GWARANCJA

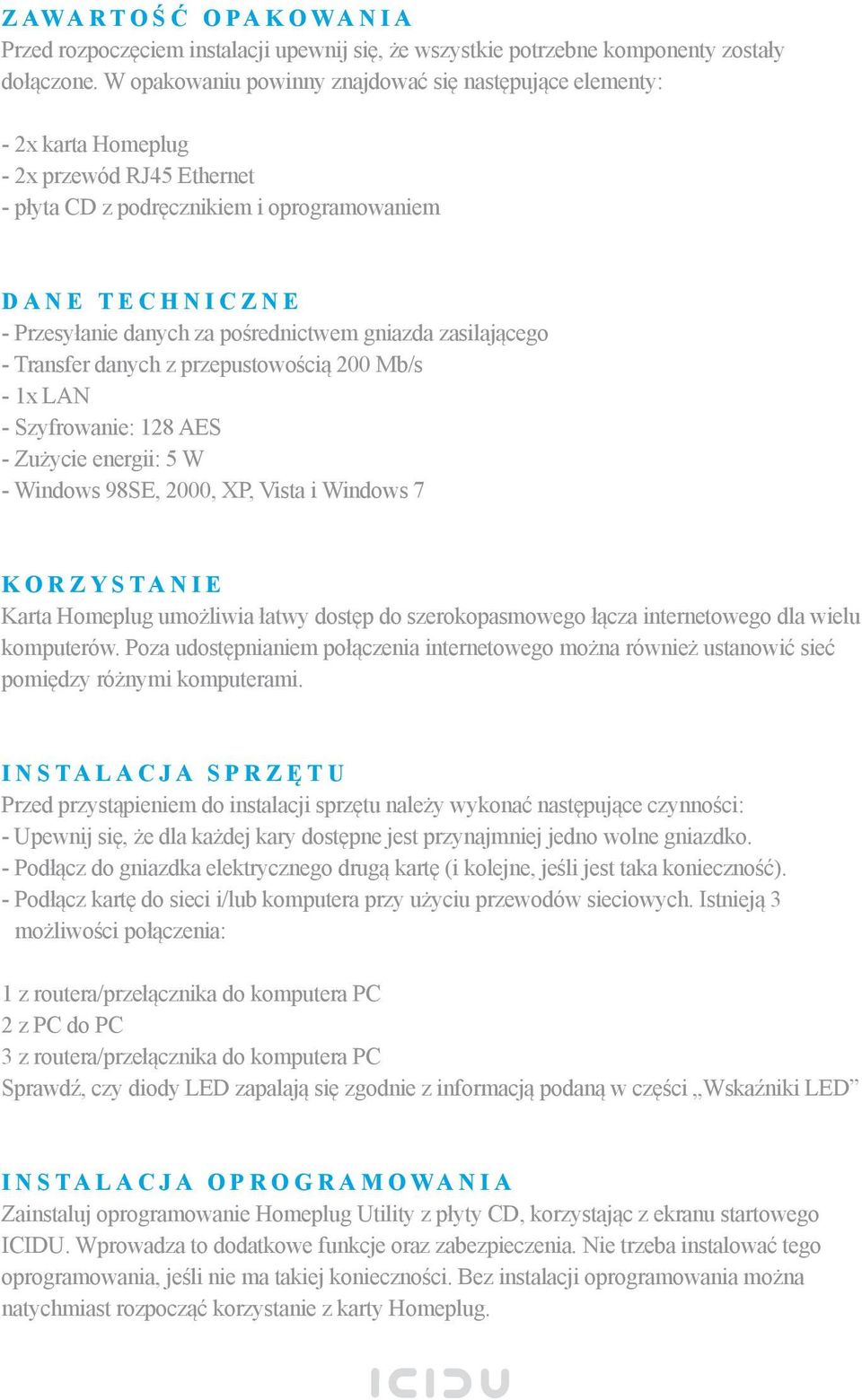

3 ZAWARTOŚĆ OPAKOWANIA Przed rozpoczęciem instalacji upewnij się, że wszystkie potrzebne komponenty zostały dołączone. W opakowaniu powinny znajdować się następujące elementy: - 2x karta Homeplug - 2x przewód RJ45 Ethernet - płyta CD z podręcznikiem i oprogramowaniem DANE TECHNICZNE - Przesyłanie danych za pośrednictwem gniazda zasilającego - Transfer danych z przepustowością 200 Mb/s - 1x LAN - Szyfrowanie: 128 AES - Zużycie energii: 5 W - Windows 98SE, 2000, XP, Vista i Windows 7 KORZYSTANIE Karta Homeplug umożliwia łatwy dostęp do szerokopasmowego łącza internetowego dla wielu komputerów. Poza udostępnianiem połączenia internetowego można również ustanowić sieć pomiędzy różnymi komputerami. INSTALACJA SPRZĘ TU Przed przystąpieniem do instalacji sprzętu należy wykonać następujące czynności: - Upewnij się, że dla każdej kary dostępne jest przynajmniej jedno wolne gniazdko. - Podłącz do gniazdka elektrycznego drugą kartę (i kolejne, jeśli jest taka konieczność). - Podłącz kartę do sieci i/lub komputera przy użyciu przewodów sieciowych. Istnieją 3 możliwości połączenia: 1 z routera/przełącznika do komputera PC 2 z PC do PC 3 z routera/przełącznika do komputera PC Sprawdź, czy diody LED zapalają się zgodnie z informacją podaną w części Wskaźniki LED INSTALACJA OPROGRAMOWANIA Zainstaluj oprogramowanie Homeplug Utility z płyty CD, korzystając z ekranu startowego ICIDU. Wprowadza to dodatkowe funkcje oraz zabezpieczenia. Nie trzeba instalować tego oprogramowania, jeśli nie ma takiej konieczności. Bez instalacji oprogramowania można natychmiast rozpocząć korzystanie z karty Homeplug.

4 UWAGA: ZABEZPIECZANIE SIECI JEST KONIECZNE TYLKO W SYTUACJI, GDY INNE OSOBY MOGĄ UZYSKAĆ DOSTĘP DO TWOJEJ SIECI ELEKTRYCZNEJ. BEZPIECZEŃSTWO - KORZYSTANIE Z PRZYCISKÓW SECURITY (ZABEZPIECZENIE) I RESET Aby utworzyć bezpieczną sieć z dwiema lub więcej kartami Homeplug, możesz użyć przycisku Security (Zabezpieczenie). Kod zabezpieczenia zostanie zapisany w sprzęcie, dzięki czemu nie zostanie odczytany przez niepowołane osoby. SYTUACJA 1: TWORZENIE ZABEZPIECZONEJ SIECI POMIĘDZY KARTĄ A I B. 1. Naciśnij przycisk Security (Zabezpieczenie) na karcie A przez 10 sekund, 2. Naciśnij przycisk Security (Zabezpieczenie) na karcie B przez 10 sekund, 3. Naciśnij przycisk Security (Zabezpieczenie) na karcie A przez 1 sekundę. 4. Naciśnij przycisk Security (Zabezpieczenie) na karcie B przez 1 sekundę. 5. Lampki na obu kartach zgasną, a następnie ponownie się zaświecą. Po upływie maksymalnie 1 minuty połączenie zostanie nawiązane i zabezpieczone. SYTUACJA 2: DODANIE KOLEJNEJ KARTY C DO SIECI POMIĘDZY A I B. 1. Naciśnij przycisk Security (Zabezpieczenie) na karcie C przez 10 sekund, 2. Naciśnij przycisk Security (Zabezpieczenie) na karcie A przez 1 sekundę. 3. Naciśnij przycisk Security (Zabezpieczenie) na karcie B przez 1 sekundę. 4. Lampki na obu karcie C, a następnie ponownie się zaświecą. Po upływie maksymalnie 1 minuty połączenie zostanie nawiązane i zabezpieczone. Aby przywrócić kartę do ustawień fabrycznych, można skorzystać z przycisku Reset. Karta stanie się wówczas niezabezpieczona i będzie mogła komunikować się jedynie z niezabezpieczonymi kartami. Aby zresetować, naciśnij przycisk przez 2 sekundy. Wszystkie lampki na chwilę zgasną.

5 WSKAŹ NIKI LED Karta ICIDU 200 Mb/s Homeplug posiada 3 wskaźniki LED Wskaźnik LED Status Wskazanie Dane Wł. Wykryto inną kartę w tej samej sieci. Wył. Nie wykryto innej karty w tej samej sieci. Miganie Aktywność w sieci Homeplug. Zasilanie Wł. Karta jest podłączona. Ethernet Wł. Port sieciowy jest właściwie podłączony i gotowy na wysyłanie/otrzymywanie danych. Wył. Port sieciowy nie jest prawidłowo podłączony. Miganie Port sieciowy wysyła/odbiera dane. GWARANCJA Jeżeli nie jest podane inaczej, wszystkie przedmioty sprzedawane pod nazwą ICIDU objęte są 10 lat gwarancją. Dostarczone oprogramowanie oraz akumulatorki nie są objęte gwarancją oraz wsparciem. Roszczenia gwarancyjne mogą być przeprowadzane tylko poprzez sprzedawcę, u którego urządzenie zostało zakupione. Dane techniczne mogą ulec zmianie bez powiadomienia. Wszystkie urządzenia ICIDU są zgodne z aktualnymi europejskimi normami oraz przepisami dotyczącymi bezpieczeństwa oraz ochrony środowiska. Dalsze szczegóły znajdują się na naszej stronie ICIDU jest zastrzeżonym znakiem handlowym. Wszystkie inne nazwy handlowe oraz połączone z nimi prawa są i pozostają własnością prawowitych właścicieli. Copyright 2010 ICIDU Wszelkie prawa zastrzeżone.
