1 INSTRUKCJA ZABUDOWY, OBSŁUGI I KONSERWACJI Urządzenie sterownicze/komponenety elektryczne do automatycznego zaworu zwrotnego do ścieków zawierających fekalia Staufix FKA Standard / Komfort KESSEL Zalety produktu Urządzenie sterownicze z ochroną przeciwbryzgową IP 54 Przył ącza wtykowe gwarantujące niezwykle ł atwy montaż Brak konieczności otwierania w celu instalacji Brak konieczności montażu na ścianie Urządzenie sterownicze z wyświetlaczem LGA Landesgewerbeamt Bayern Bauart geprüft und überwacht mit Sicherheit geprüfte Qualität Instalację Uruchomienie przeprowadził zakł ad specjalistyczny: Instruktaż Nazwisko/podpis Data Miejscowoś ć Stan 10/2013 Pieczęć firmy specjalistycznej Nr Zmiany techniczne zastrzeżone

2 Spis treści Wskazówki dotyczące bezpieczeństwa... Strona Informacje ogólne... strona Podł ączenie do instalacji elektrycznej 2,1 2.2 Montaż urządzenia sterowniczego na ś cianie... Podł ączenie kabla... strona strona Podł ączenie silnika napędowego... strona Poł ączenie sondy... strona Zewnętrzny nadajnik u... strona Kontakt bezpotencjał owy... strona Przedł użanie przewodów sterowania... strona Schemat podł ączenia urządzenia sterowniczego Standard... Schemat podł ączenia urządzenia sterowniczego Komfort... strona strona Uruchomienie urządzenia Standard 3.1 Urządzenie sterownicze... strona Kontrola dział ania wedł ug DIN EN strona Kontrola sondy optycznej... strona Urządzenie sterownicze Standard 4.1 Przykł ady eksploatacji... strona Przyciski funkcyjne... Wył ączenie urządzenia... strona strona Rozpoznawanie bł ędów urządzenie Standard 5.1 Zakł ócenia przy zasilaniu sieciowym... strona Zakł ócenia w wypadku zasilania z baterii / brak prądu... strona Uruchomienie urządzenia Komfort 6.1 Urządzenie sterownicze... strona Kontrola dział ania wedł ug DIN EN strona 106 6,3 Kontrola sondy optycznej... strona Praca urządzenia sterowniczego Komfort 7.1 Sytuacje robocze wskazania diodowe... strona Przyciski funkcyjne urządzenia... strona Wył ączenie urządzenia... strona Wskazania wyś wietlacza... strona Pierwsze uruchomienie... strona Schemat funkcji i obsł ugi... strona Objaś nienie menu... strona Rozpoznawanie bł ędów urządzenie Komfort 8.1 Zakł ócenia przy zasilaniu sieciowym - wskazania diodowe... strona Zakł ócenia w wypadku zasilania sieciowego - wskazania wyś wietlacza.. strona Zakł ócenia w wypadku zasilania z baterii / brak prądu - wskazania diodowe... strona Zakł ócenia w wypadku zasilania z baterii/brak prądu - wskazania wyś wietl.... strona Funkcje dodatkowe 9.1 Bezpotencjał owe wyjś cie alarmu... strona Inspekcja automatyczna... strona Tryb uś pienia... strona Kontrola napięcia baterii... strona Dane techniczne... strona Inspekcja i konserwacja 11.1 Inspekcja... strona Konserwacja... strona Wskazówki dotyczące elektrycznego urządzenia sterowniczego... strona Zakł ócenia... strona Gwarancja... strona

3 Wskazówki bezpieczeństwa Personel montażowy, obsł ugujący, wykonujący prace konserwacyjne i naprawcze musi dysponować odpowiednimi kwalifikacjami do wykonywania tych prac. Użytkownik urządzenia musi uregulować kwestie odpowiedzialnoś ci, kompetencji i nadzoru personelu. Bezpieczeństwo pracy tego urządzenia gwarantujemy tylko przy użytkowaniu zgodnym z przeznaczeniem. W żadnym razie nie wolno przekraczać wartoś ci granicznych podanych w danych technicznych. Urządzenie to wykazuje napięcia elektryczne i steruje mechanicznymi częś ciami urządzenia. W razie nieprzestrzegania instrukji zabudowy i obsł ugi może dojś ć do poważnego uszkodzenia rzeczy, obrażeń ciał a lub nawet do wypadków ś miertelnych. Podczas montażu, obsł ugi, konserwacji i napraw urządzenia należy przestrzegać odpowiednich przepisów BHP oraz norm DIN i VDE, jak również lokalnych przepisów dotyczących zasilania w energię elektryczną. Urządzenie jest komponentem innego kompletnego urządzenia. Należy więc przestrzegać instrukcji obsł ugi cał ej instalacji oraz jej poszczególnych komponentów. Podczas montażu, konserwacji, inspekcji i napraw jednego z komponentów należy zawsze wył ączyć cał e urządzenie i zabezpieczyć je przed ponownym wł ączeniem. Urządzenie można ustawiać tylko w miejscach nienarażonych na eksplozje. Urządzenie sterownicze jest pod napięciem i nie można go otwierać. Prace na instalacji elektrycznej mogą być przeprowadzane wył ącznie przez wykwalifikowanych elektryków. Pojęcie wykwalifikowanego elektryka zdefiniowane jest w VDE Należy upewnić się, że kabel elektryczny, jak również elementy elektryczne urządzenia znajdują się w nienagannym stanie. W razie stwierdzenia ich uszkodzenia, urządzenia nie wolno wł ączać lub, jeś li pracuje, trzeba je natychmiast wył ączyć. Zmiana konstrukcji urządzenia możliwa jest tylko po uzgodnieniu z producentem. Oryginalne częś ci zamienne i oprzyrządowanie autoryzowane przez producenta zapewniają bezpieczeństwo. Stosowanie innych częś ci wyklucza odpowiedzialnoś ć za powstał e w wyniku tego szkody. Urządzenie należy wyposażyć w zabezpieczenie różnicowo-prądowe (RCD) o natężeniu nominalnym nie większym niż 30 ma. Uwaga! Przed rozpoczęciem wszelkich prac na urządzeniu sterowniczym należy je odł ączyć od sieci. 1. Odł ączyć wtyczkę zasilania elektrycznego od sieci! 2. Przycisk alarm przez min. 5 sekund przytrzymać wciśnięty do usł yszenia u (dezaktywacja funkcji baterii). 1. Informacje ogólne Szanowny Kliencie, cieszymy się z wyboru naszego produktu. Cał kowite urządzenie przed opuszczeniem fabryki został o poddane surowej kontroli jakoś ci. Prosimy jednak natychmiast skontrolować, czy urządzenie został o dostarczone w stanie kompletnym i nieuszkodzonym. W przypadku wystąpienia szkód transportowych, prosimy postępować zgodnie ze wskazówkami podanymi w rozdziale Gwarancja niniejszej instrukcji obsł ugi. Niniejsza instrukcja zabudowy, obsł ugi i konserwacji zawiera ważne wskazówki, których należy przestrzegać podczas wykonywania prac montażowych, konserwacji, obsł ugi oraz napraw. Przed rozpoczęciem wszelkich prac na urządzeniu użytkownik oraz odpowiedzialny personel fachowy muszą dokł adnie przeczytać niniejszą instrukcję oraz przestrzegać jej przepisów. Zabudowa i instalacja urządzenia automatycznego zaworu zwrotnego do ś cieków zawierających fekalia Staufix FKA opisana jest w odrębnej instrukcji zabudowy ( ) dostarczanej razem z urządzeniem. Przy pracy tego urządzenia należy korzystać z niniejszej instrukcji oraz instrukcji nr

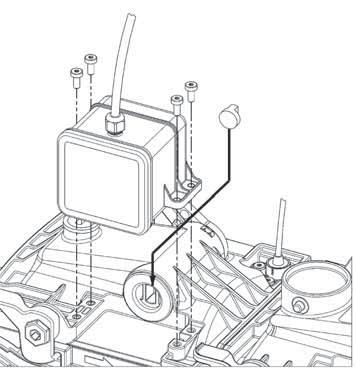

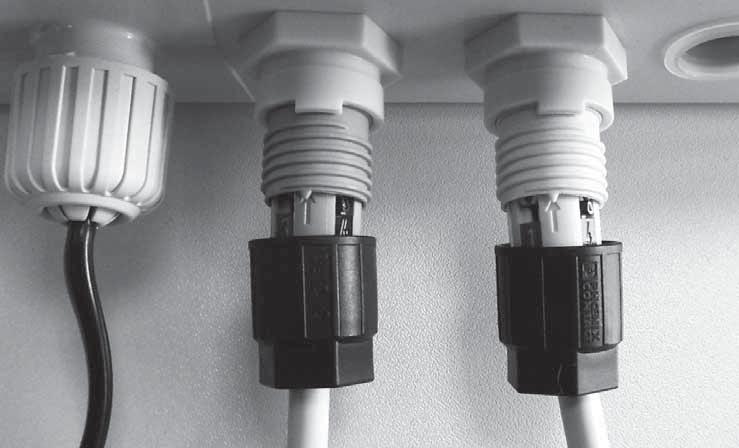

4 2. Podł ączenie do instalacji elektrycznej 2.1 Montaż urządzenia sterowniczego na ścianie Szafka sterownicza musi zostać zainstalowana w miejscu suchym i zabezpieczonym przed mrozem, najlepiej w budynku, gdzie sł yszalne będą ewentualne alarmy. Chronić przed bezpośrednim dział aniem promieni sł onecznych! Urządzenia sterowniczego nie trzeba otwierać w celu montażu. Należy wykonać dwa poziome otwory Ø 6 mm w odległ oś ci 168 mm (Standard) lub 254 mm (Komfort). Dwie ś ruby z ł bem soczewkowym 4,5 x 35 mm (TX20) wkręcić tak daleko, aby urządzenie przylegał o ciasno do ś ciany. Należy przy tym zwrócić uwagę na odpowiednią odległ oś ć do ś ciany, aby możliwe był o otwarcie pokrywy. Śruby, koł ki plastikowe oraz szablon nawierceń wchodzą w skł ad kompletu. 2.2 Podł ączenie kabla Przewody sterowania sondy i silnika napędowego przeciągnąć przez rurę ochronną. W razie potrzeby uł ożyć przewody dla zewnętrznego podajnika u i kontaktu bezpotencjał owego. Następnie do urządzenia sterowniczego podł ączyć wtyczkę silnika (szara, rys. 1) i wtyczkę czujnika (biał a, rys. 2) zgodnie z oznaczeniami (rys. 3) i dokręcić ręcznie (1 Nm). Uwaga! Wtyczka szara do gniazda szarego wtyczka biał a do gniazda biał ego Wskazówka dotycząca ochrony kabla W przypadku swobodnie uł ożonych kabli sondy i silnika należy zapewnić ochronę przed pogryzieniem przez szkodniki. Dostępny jest ochronny pł aszcz kablowy KESSEL. 2.3 Podł ączenie silnika napędowego (rys. 4) Rys. 4 Rys. 1, szary Rys. 3 Pł aski wał napędowy silnika musi się znajdować w kierunku pionowym (stan dostarczenia urządzenia). Dźwignię blokującą zamknięcia roboczego na pokrywie zamykającej ustawić na pozycję zamknięta, silnik napędowy wsunąć od góry w rowek napędu po bokach i zamocować za pomocą czterech ś rubm5 x 12 (TX25) na pokrywie ryglującej. Rys. 2, biał y WSKAZÓWKA Należy przestrzegać przepisów VDE 0100, VDE 01107, IEC oraz lokalnych przepisów dotyczących zasilania w energię elektryczną (dostawcy energii). Urządzenie sterownicze można ustawiać tylko w miejscach nienarażonych na eksplozje. 100

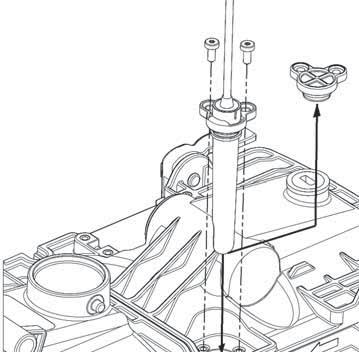

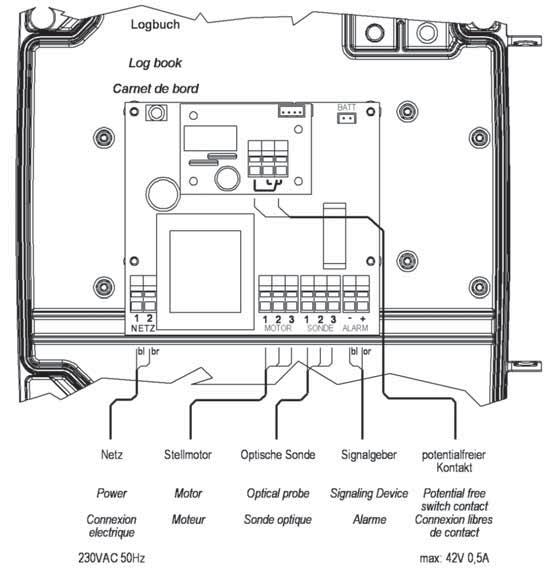

5 2. Podł ączenie do instalacji elektrycznej 2.4 Podł ączenie sondy Sonda optyczna jest montowana w pokrywie ryglowanej FKA. W tym celu usuwa się zaś lepki (w kolorze lila) i ręcznie mocuje się sondę za pomocą zał ączonych ś rub (2 ś ruby M5 x12 (TX25)). 2.8 Schemat podł ączenia urządzenia sterowniczego Standard 2.5 Zewnętrzny nadajnik u Zewnętrzny podajnik u (nr kat ) do przenoszenia u ostrzegawczego do innych pomieszczeń może zostać w razie potrzeby podł ączony. Rys Sieć Silnik nastawczy Sonda optyczna Podajnik u Kontakt bezpotencjał o- 2.6 Kontakt bezpotencjał owy Opcjonalnie może zostać podł ączona dodatkowa pł ytka z kontaktem bezpotencjał owym (nr art do urządzeń centralnego sterowania w budynku. Podł ączenie: patrz dodatek dla kontaktu bezpotencjał owego. Każdy alarm będzie przy przepł ywie zwrotnym lub zakł óceniu zgł aszany za pomocą kontaktu bezpotencjał owego. W przypadku poruszania klapy (funkcja test klapy ) nie jest zgł aszany alarm przez kontakt bezpotencjał owy, jeś li klapa osiągnie pozycję końcową zamknięta. 2.9 Schemat podł ączenia urządzenia sterowniczego Komfort 2.7 Przedł użanie przewodów sterowania Jeś li potrzebna jest dł ugoś ć kabla większa niż 5 m, możliwe jest jego przedł użenie do dł ugoś ci 10 m (nr art sonda, nr silnik). Maksymalna dł ugoś ć przewodu nie może przekroczyć 30 m. Sieć Silnik nastawczy Sonda optyczna Podajnik u Kontakt bezpotencjał owy 101

6 3. UruchomienieStandard 3.1 Urządzenie sterownicze 3.2 Kontrola dział ania wedł ug DIN EN a b c d i e f g h Urządzenia sterowniczego nie trzeba otwierać w celu uruchomienia. Baterie wchodzące w skł ad komletu są już zał ożone i będą aktywowane przy pierwszym podł ączeniu do sieci 230 V. Następnie podł ączyć przewód sieciowy. Urządzenie sterownicze przeprowadza test funkcji podstawowych, tak zwaną inicjalizację. Jest to sygnalizowane za pomocą ś wiatł a ciągł ego przez ok. 8 sekund po wł ożeniu baterii lub podł ą-czeniu wtyczki do gniazda. Podczas inicjalizacji sprawdzane jest podł ączenie baterii, sieci oraz silnika, zamykanie robocze zostaje jeszcze raz cał kowicie otworzone i zamknięte (w zależnoś ci od pozycji). Jeś li podł ączenie wykonano poprawnie, wóczas zapala się kontrolka sieci (zielona). Automatyczny zawór zwrotny Staufix FKAjest teraz gotowy do pracy. Po uruchomieniu należy otworzyć ręcznie zamknięcie awaryjne (czerwona dźwignia po stronie wylotu). Przeprowadzić kontrolę dział ania wedł ug DIN EN i sprawdzenie sondy (patrz instrukcja urządzenia Staufix FKA) j k l a) Obudowa urządzenia sterowniczego b) Śruba zamykania c) Przewód sieciowy d) Skrócona instrukcja obsł ugi e) Zielona dioda LED Power f) Czerwona dioda LED Alarm g) Pomarańczowa dioda LED przepł yw zwrotny h) Pomarańczowa dioda LED klapa i) Przył ącze silnika (szare) j) Przył ącze sondy optycznej (biał e) k) Przycisk alarmu l) Przycisk test?? Śruba zamykająca R1/2?? 3.3 Kontrola sondy optycznej Usunąć ś ruby. Wyciągnąć sondę z pokrywy. Sondę zanurzyć w wodzie. Zamknięcie awaryjne musi się zamknąć, optyczne i akustyczne urządzenie ostrzegawcze musi zadział ać. Gdy tylko sonda zostanie wyjęta z wody, zamknięcie robocze musi się otworzyć a optyczny i aktustyczny zgasnąć. Sondę wraz z uszczelką wsunąć w pokrywę i zamocować ś rubami. Uwaga! Po każdej konserwacji sprawdzić poprawnoś ć dział ania przyciskiej Kontrola. Sprzwdzić obie klapy, obie muszą znajdować się w stanie gotowym do pracy. Zamknięcie awaryjne (4) zamknąć za pomocą przycisku kontrolengo. Zamknięcie awaryjne (3) zamknąć za pomocą dźwigni ręcznej. Usunąć ś rubę zamykającją R 1 /2 (1) z pokrywy i przykręcić lejek (2). Wlać czystą wodę, do osiągnięcia wysokoś ci min. 10 cm. Wysokoś ć poziomu wody (= wysokoś ć kontrolną) w lejku należy obserwować przez przynajmniej przez 10 min., w razie potrzeby wodę uzupeł nić do pierwotnej wysokoś ci. Zawór zwrotny można uznać za szczelny, jeś li w tym czasi uzupeł ni się nie więcej niż 500 ccm wody. Po wykonaniu kontroli zamknięcie awaryjne (3) ponownie otworzyć. Lejek (2) usunąć i wkręcić ś rubę zamykającą (1) z pierś cieniem uszczelniającym do pokrywy. Zamknięcie awaryjne (4) ponownie otworzyć za pomoca przycisku kontrolnego. 102

7 4. Praca urządzenia sterowniczego Standard 4,1 Przykł ady eksploatacji Tryb zasilania sieciowego Zasilanie bateryjne Gotowość do pracy LED Power zielony ś wieci wył ącz. LED Alarm czerwony wył ącz. miga (co 1 sek.) Przepł yw zwrotny Klapa zamyka się LED Power zielony ś wieci wył ącz. LED Alarm czerwony wył ącz. wył ącz. LED przep. zwr. pomarań. miga wył ącz. LED klapa pomarań. miga miga (co 1 sek.) Klapa jest zamknięta LED Power zielony ś wieci wył ącz. LED Alarm czerwony wył ącz. wył ącz. LED przep. zwr. pomarań. miga miga LED klapa pomarań. ś wieci wył ącz. Sygnał dźwięk przerywany dźwięk przerywany Alarm może być skasowany za pomocą przycisku kontrolnego, czyli dźwięk alarmu będzie wył ączony przez czas trwania przepł ywu zwrotnego. W trybie bateryjnym przepł yw zwrotny jest zgł aszany przez miganie kontrolki LED przepł ywu zwrotnego w odstępnie sekundowym; nie są pokazywane żadne inne wskazania optyczne. W trybie sieciowym jest to pokazywane poprzez miganie diody LED alarmu. Inne wskazania optyczne nie zmieniają się. 4.2 Przyciski funkcyjne Przycisk alarmu Alarm akustyczny może być skasowany wciś nięciem przycisku alarmowego. Kontrolka LED Alarm miga informując użytkownika, że alarm nadal jest ważny. Przycisk kontroli (TEST) Zamykanie robocze może być uruchomione ręcznie np. w celu wykonania prac konserwacyjnych. Klapę zamyka się poprzez jednokrotne wciś nięcie. Ponowne wciś nięcie otwiera klapę. Zamykanie i otwieranie klapy jest pokazywane przez miganie, stan zamknięty klapy poprzez ś wiecenie diody LED klapy. Przy zamkniętej klapie rozlega się akustyczny (Alarm). Uwaga! Klapa nie otwiera się samoczynnie! Jeś li podczas zamykania klapy wystąpi przepł yw zwrotny, wówczas jest on sygnalizowany poprzez miganie kontrolki LED przepł ywu zwrotnego, gdy tylko klapa zostanie cał kowicie zamknięta. Uwaga! Koniec przepł ywu zwrotnego jest sygnalizowany zgaś nięciem kontrolki LED przepł ywu zwrotnego (tylko wskazanie optyczne!). Dźwięk alarmu już się nie zmienia. Podczas przepł ywu zwrotnego nie można ręcznie otworzyć klapy! Uwaga! Koniec przepł ywu zwrotnego jest sygnalizowany zgaś nięciem kontrolki LED przepł ywu zwrotnego (tylko wskazanie optyczne!). Dźwięk alarmu już się nie zmienia. Klapa może zostać ponownie otwarta za pomocą przycisku kontrolnego. W trybie bateryjnym nie można aktywować przycisku kontrolnego, co zapobiega wyczerpaniu baterii! 4.3 Zatrzymanie urządzenia Uwaga! Po wyciągnięciu wtyczki należy wcisnąć przycisk Alarm na min. 5 sek.aż do usł yszenia u. Sł uży to do ochrony baterii! 103

8 5. Rozpoznawanie bł ędów urządzenie sterownicze Standard Za pomocą urządzenia przeł ączającego KESSEL można rozpoznać i usunąć awarie przy uruchomieniu i podczas pracy urządzenia. 5.1 Zakł ócenia w przypadku zasilania sieciowego: Wyświetlanie bł ędu: Przyczyna Dział anie Wskazówki diodaled power miga, diodaled alarm miga Sygnał Brak baterii lub uszkodzona Bł ąd baterii Odł ączyć wtyczkę sieciową, podł ączyć baterie, w razie potrzeby wymienić. Gotowoś ć do pracy jest pokazywana przez ponowne ś wiatł o ciągł e. - Inicjalizacja: Urządzenia nie można uruchomić, tzn. nie jest ono gotowe do pracy Alarm może zostać skasowany. - Praca: Zgł oszenie bł ędu jest pokazywane najpóźniej po 5 min. Urządzenie jest gotowe do pracy, możliwy jest tryb ręczny. dioda LED power ś wieci, dioda LED alarm miga szybko LED Klapa miga Sygnał dioda LED power ś wieci, dioda LED alarm miga szybko LED Przepł yw zwrotny miga Sygnał - Inicjalizacja: Przewód sterowania silnik nie jest podł ączony, zamieniono bieguny lub uszkodzony - Podczas pracy: Przewód sterowania silnik uszkodzony Bł ąd silnika - Inicjalizacja: Przewód sterowania sonda nie jest podł ączony, zamieniono bieguny lub uszkodzony - Podczas pracy: Przewód sterowania Sonda uszkodzony bł ąd sondy Wyciągnąć wtyczkę sieciową, odł ączyć baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie wymienić silnik. Wyciągnąć wtyczkę sieciową, dezaktywować baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie wyminić sondę. Rozpoznawanie bł ędów ma miejsce tylko podczas pracy (patrz w tym celu rozdz. 8.2 Funkcje dodatkowe ). - Inicjalizacja: Uruchomienie nie jest możliwe. - Podczas pracy: Rozpoznawanie bł ędów w trybie ręcznym cykl kontrolny/przepł yw zwrotny Sprawdzanie przewodu sondy następuje co 2 sek. dioda LED Power ś wieci dioda LED Alarm miga LED Klapa miga, dioda LED power, ś wieci dioda LED Alarm miga, dioda LED Przepł yw zwrotny miga dioda LED Klapa miga Klapa nie może przy uruchomieniu względnie za pomocą przycisku kontrolnego zostać cał kowicie otwarta czyli klapa jest zablokowana przez przedmiot w zaworze zwrotnym Bł ąd klapy - Nieprawidł owa pozycja dźwigni przy zabudowie pokrywy - Rozpoznano przepł yw zwrotny. Klapa nie może zostać cał kowicie zamknięta, czyli jest zablokowana przez jakiś przedmiot Bł ąd klapy podczas przepł ywu zwrotnego Wyciągnąć wtyczkę z gniazda, dezaktywować baterie; otworzyć pokrywę zaworu Staufix usunąć przyczynę zablokowania i ponownie uruchomić urządzenie Zalecenie: skontaktować się ze specjalistyczną firmą - Patrz instrukcja (punkt 4.2.1) -Zamknąć zamykanie awaryjne. Po zakończeniu przepł ywu zwrotnego usunąć blokadę w opisany sposób Uwaga! Sprawdzić pozycję zamykania roboczego! Sterowanie próbuje 3 razy zamknąć klapę i usunąć w ten sposób ewentualnie blokujący przedmiot. Jeś li za pomocą ruchu klapy przedmiot może zostać usunięty podczas tych cykli, urządzenie może znowu funkcjonwać. Jeś li się to nie uda, urządzanie znajduje się w stanie zakł óceń. Usunięcie u akustycznego jest możliwe. Możliwe jest również wypł ukanie przedmiotu z przewodu. Należy to następnie sprawdzić przez przyciś nięcie przycisku kontrolnego. W wypadku rezultatu negatywnego komunikat o bł ędzie występuje ponownie, przedmiot należy usunąć w sposób opisany powyżej. dioda LED Power ś wieci dioda LED Alarm miga na zmianę z LED diodą Klapa Maks. liczba cykli klapy przekroczona Wymienić silnik Okres żywotnoś ci silnika skończył się dioda LED Power ś wieci dioda LED Alarm miga jednocześ nie z diodą LED Klapa Graniczna liczba cykli silnika przekroczona Skontaktować się partnerem serwisowym Klapa zamyka się za często w krótkim czasie 104

9 5. Rozpoznawanie bł ędów urządzenie sterownicze Standard 5,2 Zakł ócenia w wypadku zasilania z baterii / brak prądu: Wyświetlanie bł ędu: Przyczyna Dział anie Wskazówki dioda LED Alarm miga szybko Urządzenie jest zasilane z baterii; brak napięcia w sieci Skontrolować napięcie sieciowe względnie je przywrócić w razie braku Urządzenie może dział ać przez 2 godziny. Następnie urządzenie przechodzi w tryb uś pienia (patrz rozdział 6.3 Funkcje dodatkowe ) dioda LED Power, dioda LED Alarm dioda LED Klapa - Podczas pracy: Przewód sterowania Silnik uszkodzony Dezaktywować baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie skontrolować przejś cie; w razie potrzeby wymienić silnik. Rozpoznawanie bł ędów odbywa się tylko podczas pracy LED Power, LED Alarm LED Przepł yw zwrotny - Podczas pracy: Przewód sterowania lub Sonda uszkodzony Dezaktywować baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie skontrolować przejś cie; w razie potrzeby wymienić sondę. Sprawdzanie przewodu sondy następuje co 60 sek. dioda LED Klapa dioda LED Alarm Klapa nie może zostać cał kowicie zamknięta,czyli klapa jest blokowana przez jakiś przedmiot w zaworze zwrotnym. Wyciągnąć wtyczkę z gniazda, odł ączyć baterie; otworzyć pokrywę zaworu Staufix usunąć przyczynę zablokowania i ponownie uruchomić urządzenie dioda LED Alarm dioda LED przepł yw zwrotny dioda LED klapa Rozpoznano przepł yw zwrotny. Klapa nie może zostać cał kowicie zamknięta, czyli jest zablokowana przez jakiś przedmiot Zamknąć zamykanie awaryjne. Po zakończeniu przepł ywu zwrotnego usunąć blokadę w opisany sposób Uwaga! Sprawdzić pozycję zamykania roboczego! Sterowanie próbuje 3 razy zamknąć klapę i usunąć w ten sposób ewentualnie blokujący przedmiot. Jeś li za pomocą ruchu klapy przedmiot może zostać usunięty podczas tych cykli, urządzenie może znowu funkcjonwać. Jeś li się to nie uda, urządzenie znajduje się w stanie zakł óceń. Usunięcie u jest możliwe. Możliwe jest również wypł ukanie przedmiotu z przewodu. Należy to następnie spraw-dzić przez przyciś nięcie przycisku kontrolnego. W wypadku rezultatu negatywnego komunikat o bł ędzie występuje ponownie, przedmiot należy usunąć w sposób opisany powyżej. 105

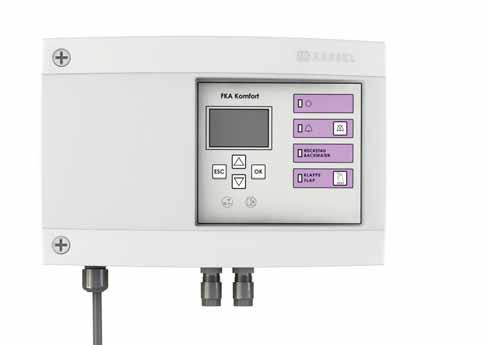

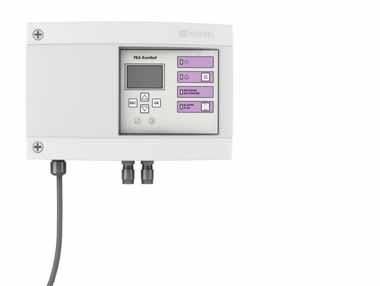

10 6. Uruchomienie urządzenia sterowniczego Komfort 6.1 Urządzenie sterownicze a b c h i l m d e f g k j a) Obudowa urządzenia sterowniczego b) Śruba zamykania c) Przewód sieciowy d) Zielona dioda LED Power e) Czerwona dioda LED Alarm f) Pomarańczowa dioda LED Przepł yw zwrotny g) Pomarańczowa dioda LED Klapa h) Przył ącze silnika (szare) i) Przył ącze sondy optycznej (biał e) k) Przycisk Alarm k) Przycisk Test l) Wskazanie wyś wietlacza m) Przyciski funkcyjne dla wskazań wyś wietlacza Urządzenia sterowniczego nie trzeba otwierać w celu uruchomienia. Baterie wchodzące w skł ad kompletu są już zał ożone i są aktywowane przy pierwszym podł ączeniu do sieci 230 V. Następnie podł ączyć przewód sieciowy. Urządzenie sterownicze przeprowadza test funkcji podstawowych, tak zwaną inicjalizację. Jest to sygnalizowane za pomocą ś wiatł a ciągł ego przez ok. 8 sekund po wł ożeniu baterii lub podł ączeniu wtyczki do gniazda. Podczas inicjalizacji sprawdzane jest podł ączenie baterii, sieci oraz silnika, zamykanie robocze zostaje jeszcze raz cał kowicie otworzone i zamknięte (w zależnoś ci od pozycji). Jeś li podł ączenie wykonano poprawnie, wóczas zapala się kontrolka sieci (zielona). Automatyczny zawór zwrotny Staufix FKA jest teraz gotowy do pracy. Po uruchomieniu należy otworzyć ręcznie zamknięcie awaryjne (czerwona dźwignia po stronie wylotu). Przeprowadzić kontrolę dział ania wedł ug DIN EN i sprawdzenie sondy (patrz instrukcja urządzenia Staufix FKA) 6.2 Kontrolowanie funkcjonowanie wg normy DIN EN Śruba zamykająca R1/ Kontrola sondy optycznej Usunąć ś ruby. Wyciągnąć sondę z pokrywy. Sondę zanurzyć w wodzie. Zamknięcie awaryjne musi się zamknąć, optyczne i akustyczne urządzenie ostrzegawcze musi zadział ać. Gdy tylko sonda zostanie wyjęta z wody, zamknięcie robocze musi się otworzyć a optyczny i aktustyczny zgasnąć. Sondę wraz z uszczelką wsunąć w pokrywę i zamocować ś rubami. Uwaga! Po każdej konserwacji sprawdzić poprawnoś ć dział ania przyciskiej Kontrola. Sprzwdzić obie klapy, obie muszą znajdować się w stanie gotowym do pracy. Zamknięcie awaryjne (4) zamknąć za pomocą przycisku kontrolengo. Zamknięcie awaryjne (3) zamknąć za pomocą dźwigni ręcznej. Usunąć ś rubę zamykającją R 1 /2 (1) z pokrywy i przykręcić lejek (2). Wlać czystą wodę, do osiągnięcia wysokoś ci min. 10 cm. Wysokoś ć poziomu wody (= wysokoś ć kontrolną) w lejku należy obserwować przez przynajmniej przez 10 min., w razie potrzeby wodę uzupeł nić do pierwotnej wysokoś ci. Zawór zwrotny można uznać za szczelny, jeś li w tym czasi uzupeł ni się nie więcej niż 500 cm 3 wody. Po wykonaniu kontroli zamknięcie awaryjne (3) ponownie otworzyć. Lejek (2) usunąć i wkręcić ś rubę zamykającą (1) z pierś cieniem uszczelniającym do pokrywy. Zamknięcie awaryjne (4) ponownie otworzyć za pomoca przycisku kontrolnego. 106

11 7. Praca urządzenia sterowniczego Komfort 7.1 Sytuacje robocze wskazania diodowe Tryb zasilania sieciowego Zasilanie bateryjne Gotowość do pracy LED Power zielony ś wieci wył ącz. LED Alarm czerwony wył ącz. miga (co 1 sek.) Przepł yw zwrotny Klapa zamyka się LED Power zielony ś wieci wył ącz. LED Alarm czerwony wył ącz. wył ącz. LED przep. zwrot. pomarańcz. miga wył ącz. LED klapa pomarańcz. miga miga (co 1 sek.) Klapa jest zamknięta LED Power zielony ś wieci wył ącz. LED Alarm czerwony wył ącz. wył ącz. LED przep. zwrot. pomarańcz. miga miga LED klapa pomarańcz. ś wieci wył ącz. dźwięk przerywany dźwięk przerywany Alarm może być skasowany za pomocą przycisku kontrolnego, czyli dźwięk alarmu będzie wył ączony przez czas trwania przepł ywu zwrotnego. W trybie sieciowym jest to pokazywane poprzez miganie diody LED alarmu. Inne wskazania optyczne nie zmieniają się. W trybie bateryjnym przepł yw zwrotny jest zgł aszany przez miganie kontrolki LED przepł ywu zwrotnego w odstępnie sekundowym; nie są pokazywane żadne inne wskazania optyczne. 7.2 Przyciski funkcyjne urządzenia Przycisk alarmu Alarm akustyczny może być skasowany wciś nięciem przycisku alarmowego. Kontrolka LED Alarm miga informując użytkownika, że alarm nadal jest ważny. Przycisk kontroli (TEST) Zamykanie robocze może być uruchomione ręcznie np. w celu wykonania prac konserwacyjnych. Klapę zamyka się poprzez jednokrotne wciś nięcie. Ponowne wciś nięcie otwiera klapę. Zamykanie i otwieranie klapy jest pokazywane przez miganie, stan zamknięty klapy poprzez ś wiecenie diody LED klapy. Przy zamkniętej klapie rozlega się akustyczny (Alarm). Uwaga! Klapa nie otwiera się samoczynnie! Jeś li podczas zamykania klapy wystąpi przepł yw zwrotny, wówczas jest on sygnalizowany poprzez miganie kontrolki LED przepł ywu zwrotnego, gdy tylko klapa zostanie cał kowicie zamknięta. Poza tym rozlega się dźwięk alarmu. Podczas przepł ywu zwrotnego nie można ręcznie otworzyć klapy! Uwaga! Koniec przepł ywu zwrotnego jest sygnalizowany zgaś nięciem kontrolki LED przepł ywu zwrotnego (tylko wskazanie optyczne!). Dźwięk alarmu już się nie zmienia. Klapa może zostać ponownie otwarta za pomocą przycisku kontrolnego. W trybie bateryjnym nie można aktywować przycisku kontrolnego, co zapobiega wyczerpaniu baterii! 7.3 Zatrzymanie urządzenia Uwaga! Po wyciągnięciu wtyczki należy na min. 5 sek. wcisnąć przycisk Alarm aż do usł yszenia u. Sł uży to do dezaktywacji baterii! Przycisk Alarm Przycisk Test 107

12 7. Praca urządzenia sterowniczego Komfort 7.4 Wskazania wyświetlacza Pierwsze uruchomeinie a) Przy pierwszym uruchomieniu pokazuje się okno Za pomocą przycisków strzał ek wybrać odpowiedni język menu, potwierdzić przyciskiem OK. b) Za pomocą przycisków strzał ki ustawić Dzień, potwierdzić przciskiem OK. Kursor przeskakuje na Miesiąc. Następne ustawienia wykonuje się tak samo. Pokazuje się ekran startowy Schemat funkcji i obsł ugi Konstrukcja wyświetlacza: numeracja wybranego punktu menu piktogram wybranego punktu menu pł aszczyzna nadrzędna wybrany punkt menu Urządzenie sterownicze ma intuicyjne menu. Menu wyś wietlacza jest podzielone na trzy pł aszczyzny, np. 1. Menu gł ówne 1.1 Podmenu Drugi poziom podmenu Wskaźnik wartoś ci drugiego podmenu Przyciski menu - Za pomocą przycisku OK potwierdza się dane lub przechodzi do następnej podrzędnej pł aszczyzny menu. - Za pomocą przycisku ESC opuszcza się aktualną pł aszczyznę menu i przechodzi się na pł aszczyznę wyższą. - Za pomocą przycisków strzał ek przechodzi się do następnego poziomu menu i można wybrać odpowiedni punkt menu; potwierdza się go za pomocą OK. 108

13 7. Praca urządzenia sterowniczego Komfort Objaśnienie elementów menu Wyświetlacz Opis Informacja Wskazanie na ekranie w trybie pracy Przy wciś nięciu przycisku menu wyś wietlacza wł ącza się podś wietlenie wyś wietlacza Menu skł ada się z 3 gł ównych punktów 1. Informacja 2. Konserwacja 3. Ustawienia Punkt Informacja skł ada się z 5 punktów podmenu. Tutaj można otrzymać wartoś ci, jednak nie można ich zmieniać. 1.1 Godziny pracy 1.2 Dziennik 1.3 Typ sterowania 1.4 Termin konserwacji 1.5 Parametry Po wciś nięciu OK pokazuje się odpowiedni czas/liczba Cał kowity czas pracy Czas przepł ywu zwrotnego Liczba przepł ywów zwrotnych Przeł ączanie klapa przeł ączanie klapa Brak sieci Cał kowity czas pracy dla automatycznego wpustu do ś cieków zawierających fekalia FKA Wskazanie cał kowitegoc zasu pracy urządzenia sterowniczego Pokazywany jest cał kowity czas przepł ywu zwrotnego Suma czasów przepł ywu zwrotnego Pokazywane są wszystkie wydarzenia przepł ywu zwrotnego Suma wszystkich zgł oszeń sondy 109

14 7. Praca urządzenia sterowniczego Komfort Wyświetlacz Opis Informacja Pokazywane są wszystkie przeł ączenia klapy Suma wszystkich zamykań Brak funkcji Brak funkcji Pokazywane są wszystkie braki prądu od uruchomienia Suma wszystkich braków prądu W dzienniku są zapisane ostatnie wydarzenia i komunikaty bł ędów. Przewijanie za pomocą przycisków. 255 wpisów w pamięci. Nadpisywany jest zawsze ostatni wpis. Pokazywana jest specyfikacja urządzenia. Sprzęt i oprogramowanie Za pomocą OK pokazywany jest ostatni termin konserwacji. Za pomocą OK pokazywany jest następny termin konserwacji. Konserwację należy wykonywać co pół roku. 110

15 7. Praca urządzenia sterowniczego Komfort Wyświetlacz Opis Informacja Pokazuje się 8 parametrów Opóźnienie wł ączania po braku prądu Sieć opóźnienie wł aczania Blokada wł ączania Opóźn. wł acz Czas wybiegu Maks. cykle klapa Maks. prąd klapa Liczba graniczna Diagnoza systemu SDS Wartoś ć domyś lna 2 sek. Brak funkcji Brak funkcji Pokazywane jest opóźnienie wł ączania klapy silnika Wartoś ć domyś lna 2 sek. brak funkcji brak funkcji Pokazywane są maksymalne cykle klap Wartoś ć domyś lna 5000 cykli zamykania. Następnie komunikat alarmu wymiana silnika Pokazywany jest maksymalny pobór prądu silnika. 111

16 7. Praca urządzenia sterowniczego Komfort Wyświetlacz Opis Informacja Maksymalna liczba zamykań klapy silnika jest pokazywan dla odpowiedniego czasu. Wartoś ć domyś lna wynosi 30. Pokazywany jest okres czasu pomiędzy dwoma testami samodiagnozy (SDS). Wartoś ć domyś lna 28 dni. Punkt menu gł ównego Konserwacja jest chroniony hasł em. Tutaj można zmieniać wartoś ci. Dostęp możliwy tylko dla partnerów serwisowych. Punkt menu gł ównego Ustawienia skł a- da się z siedniu punktów podmenu. 3.1, 3.2, 3.4, 3.6 są chronione hasł em. W pozostał ym zakresie można zmieniać wartoś ci. 3.3 Data / godzina 3.5 Język 3.7 Kontrast Tutaj można wprowadzać ustawienia. Dostęp do podmenu chronionych hasł em możliwy tylko dla partnerów serwisowych KESSEL. Tutaj można ustawić datę i godzinę. Patrz Pierwsze uruchomeinie Tutaj można wybrać język menu. Patrz Pierwsze uruchomeinie Tutaj można wybrać kontrast wyś wietlania. Zakres ustawień Wartoś ć domyś lna to

17 8. Rozpoznawanie bł ędów urządzenie sterownicze Komfort Za pomocą urządzenia przeł ączającego KESSEL można rozpoznać i usunąć awarie przy uruchomieniu i podczas pracy urządzenia. 8.1 Zakł ócenia w przypadku zasilania sieciowego wskazania diodowe Wyświetlanie bł ędu: Przyczyna Dział anie Wskazówki dioda LED power miga, dioda LED alarm miga Brak baterii lub uszkodzona Bł ąd baterii Odł ączyć wtyczkę sieciową, podł ączyć baterie, w razie potrzeby wymienić. Gotowoś ć do pracy jest pokazywana przez ponowne ś wiatł o ciągł e. - Inicjalizacja: Urządzenia nie można uruchomić, tzn. nie jest ono gotowe do pracy Alarm może zostać skasowany. - Praca: Zgł oszenie bł ędu jest pokazywane najpóźniej po 5 min. Urządzenie jest gotowe do pracy, możliwy jest tryb ręczny. dioda LED power ś wieci, dioda LED alarm miga szybko dioda LED Klapa miga dioda LED power ś wieci, dioda LED alarm miga szybko dioda LED Przepł yw zwrotny miga dioda LED Power ś wieci dioda LED Alarm miga dioda LED Klapa miga, dioda LED power, ś wieci dioda LED Alarm miga, dioda LED Przepł yw zwrotny miga dioda LED Klapa miga - Inicjalizacja: Przewód sterowania silnik nie jest podł ączony, zamieniono bieguny lub uszkodzony - Podczas pracy: Przewód sterowania silnik uszkodzony Bł ąd silnika - Inicjalizacja: Przewód sterowania sonda nie jest podł ączony, zamieniono bieguny lub uszkodzony - Podczas pracy: Przewód sterowania Sonda uszkodzony bł ąd sondy Klapa nie może przy uruchomieniu względnie za pomocą przycisku kontrolnego zostać cał kowicie otwarta czyli klapa jest zablokowana przez przedmiot w zaworze zwrotnym Bł ąd klapy - Nieprawidł owa pozycja dźwigni przy zabudowie pokrywy Rozpoznano przepł yw zwrotny. Klapa nie może zostać cał kowicie zamknięta, czyli jest zablokowana przez jakiś przedmiot Bł ąd klapy podczas przepł ywu zwrotnego Wyciągnąć wtyczkę sieciową, odł ączyć baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie wyminić silnik. Wyciągnąć wtyczkę sieciową, dezaktywować baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie wyminić sondę. Wyciągnąć wtyczkę z gniazda, dezaktywować baterie; otworzyć pokrywę zaworu Staufix usunąć przyczynę zablokowania i ponownie uruchomić urządzenie Zalecenie: skontaktować się ze specjalistyczną firmą - Patrz instrukcja (punkt 4.2.1) Zamknąć zamykanie awaryjne. Po zakończeniu przepł ywu zwrotnego usunąć blokadę w opisany sposób Rozpoznawanie bł ędów ma miejsce tylko podczas pracy (patrz w tym celu rozdz. 8.2 Funkcje dodatkowe ). - Inicjalizacja: Uruchomienie nie jest możliwe. - Podczas pracy: Rozpoznawanie bł ędów w trybie ręcznym cykl kontrolny/przepł yw zwrotny Sprawdzanie przewodu sondy następuje co 2 sek. Uwaga! Sprawdzić pozycję zamykania roboczego! Sterowanie próbuje 3 razy zamknąć klapę i usunąć w ten sposób ewentualnie blokujący przedmiot. Jeś li za pomocą ruchu klapy przedmiot może zostać usunięty podczas tych cykli, urządzenie może znowu funkcjonwać. Jeś li się to nie uda, urządzanie znajduje się w stanie zakł óceń. Usunięcie u akustycznego jest możliwe. Możliwe jest również wypł ukanie przedmiotu z przewodu. Należy to następnie sprawdzić przez przyciś nięcie przycisku kontrolnego. W wypadku rezultatu negatywnego komunikat o bł ędzie występuje ponownie, przedmiot należy usunąć w sposób opisany powyżej. dioda LED Power ś wieci dioda LED Alarm miga na zmianę z LED Klapa Maks. liczba cykli klapy przekroczona Wymienić silnik Okres żywotnoś ci silnika skończył się dioda LED Power ś wieci dioda LED Alarm miga jednocześ nie z LED Klapa Graniczna liczba cykli silnika przekroczona Skontaktować się partnerem serwisowym Klapa zamyka się za często w krótkim czasie 113

18 8. Rozpoznawanie bł ędów urządzenie sterownicze Komfort 8.2 Zakł ócenia w przypadku zasilania sieciowego Wyświetlacz Wyświetlacz Przyczyna Dział anie Wskazówki Brak baterii lub uszkodzona Bł ąd baterii Odł ączyć wtyczkę sieciową, podł ączyć baterie, w razie potrzeby wymienić. Gotowoś ć do pracy jest pokazywana przez ponowne ś wiatł o ciągł e. - Inicjalizacja: Urządzenia nie można uruchomić, tzn. nie jest ono gotowe do pracy Alarm może zostać skasowany. - Praca: Zgł oszenie bł ędu jest pokazywane najpóźniej po 5 min. Urządzenie jest gotowe do pracy, możliwy jest tryb ręczny. - Inicjalizacja: Przewód sterowania silnik nie jest podł ączony, zamieniono bieguny lub uszkodzony - Podczas pracy: Przewód sterowania silnik uszkodzony Bł ąd silnika Wyciągnąć wtyczkę sieciową, odł ączyć baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie wyminić silnik. Rozpoznawanie bł ędów ma miejsce tylko podczas pracy (patrz w tym celu rozdz. 8.2 Funkcje dodatkowe ). - Inicjalizacja: Uruchomienie nie jest możliwe. - Podczas pracy: Rozpoznawanie bł ędów w trybie ręcznym cykl kontrolny/przepł yw zwrotny - Inicjalizacja: Przewód sterowania sonda nie jest podł ączony, zamieniono bieguny lub uszkodzony - Podczas pracy: Przewód sterowania Sonda uszkodzony bł ąd sondy Klapa nie może przy uruchomieniu względnie za pomocą przycisku kontrolnego zostać cał kowicie otwarta czyli klapa jest zablokowana przez przedmiot w zaworze zwrotnym Bł ąd klapy - Nieprawidł owa pozycja dźwigni przy zabudowie pokrywy Rozpoznano przepł yw zwrotny. Klapa nie może zostać cał kowicie zamknięta, czyli jest zablokowana przez jakiś przedmiot Bł ąd klapy przy przepł ywie zwrotnym Wyciągnąć wtyczkę sieciową, dezaktywować baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie wyminić sondę. Wyciągnąć wtyczkę z gniazda, dezaktywować baterie; otworzyć pokrywę zaworu Staufix usunąć przyczynę zablokowania i ponownie uruchomić urządzenie Zalecenie: skontaktować się ze specjalistyczną firmą - Patrz instrukcja (punkt 4.2.1) Zamknąć zamykanie awaryjne. Po zakończeniu przepł ywu zwrotnego usunąć blokadę w opisany sposób Sprawdzanie przewodu sondy następuje co 2 sek. Uwaga! Sprawdzić pozycję zamykania roboczego! Sterowanie próbuje 3 razy zamknąć klapę i usunąć w ten sposób ewentualnie blokujący przedmiot. Jeś li za pomocą ruchu klapy przedmiot może zostać usunięty podczas tych cykli, urządzenie może znowu funkcjonwać. Jeś li się to nie uda, urządzanie znajduje się w stanie zakł óceń. Usunięcie u akustycznego jest możliwe. Możliwe jest również wypł ukanie przedmiotu z przewodu. Należy to następnie sprawdzić przez przyciś nięcie przycisku kontrolnego. W wypadku rezultatu negatywnego komunikat o bł ędzie występuje ponownie, przedmiot należy usunąć w sposób opisany powyżej. Maks. liczba cykli klapy przekroczona Wymienić silnik Okres żywotnoś ci silnika skończył się Graniczna liczba cykli silnika przekroczona Skontaktować się partnerem serwisowym Klapa zamyka się za często w krótkim czasie 114

19 8. Rozpoznawanie bł ędów urządzenie sterownicze Komfort 8.3 Zakł ócenia w wypadku zasilania z baterii / brak prądu wskazania diodowe Wyświetlanie bł ędu: Przyczyna Dział anie Wskazówki dioda LED Alarm miga szybko Urządzenie jest zasilane z baterii; brak napięcia w sieci Skontrolować napięcie sieciowe względnie je przywrócić w razie braku Urządzenie może dział ać przez 2 godziny. Następnie urządzenie przechodzi w tryb uś pienia (patrz rozdział 9,3 Funkcje dodatkowe ) dioda LED Power, dioda LED Alarm dioda LED Klapa - Podczas pracy: Przewód sterowania Silnik uszkodzony Dezaktywować baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie skontrolować przejś cie, w razie potrzeby wymienić silnik. Rozpoznawanie bł ędów odbywa się tylko podczas pracy dioda LED Power, dioda LED Alarm dioda LED Przepł yw zwrotny - Podczas pracy: Przewód sterowania lub Sonda uszkodzony Dezaktywować baterie; przewód sterowania sprawdzić pod kątem prawidł owego przył ączenia, względnie skontrolować przejś cie,w razie potrzeby wymienić sondę. Sprawdzanie przewodu sondy następuje co 60 sek. dioda LED Klapa dioda LED Alarm Klapa nie może zostać cał kowicie zamknięta, czyli klapa jest blokowana przez jakiś przedmiot w zaworze zwrotnym. Wyciągnąć wtyczkę z gniazda, odł ączyć baterie; otworzyć pokrywę zaworu Staufix usunąć przyczynę zablokowania i ponownie uruchomić urządzenie dioda LED Alarm dioda LED przepł yw zwrotny dioda LED klapa Rozpoznano przepł yw zwrotny. Klapa nie może zostać cał kowicie zamknięta, czyli jest zablokowana przez jakiś przedmiot. Zamknąć zamykanie awaryjne. Po zakończeniu przepł ywu zwrotnego usunąć blokadę w opisany sposób Uwaga! Sprawdzić pozycję zamykania roboczego! Sterowanie próbuje 3 razy zamknąć klapę i usunąć w ten sposób ewentualnie blokujący przedmiot. Jeś li za pomocą ruchu klapy przedmiot może zostać usunięty podczas tych cykli, urządzenie może znowu funkcjonwać. Jeś li się to nie uda, urządzanie znajduje się w stanie zakł óceń. Usunięcie u jest możliwe. Możliwe jest również wypł ukanie przedmiotu z przewodu. Należy to następnie sprawdzić przez przyciś - nięcie przycisku kontrolnego. W wypadku rezultatu negatywnego komunikat o bł ędzie występuje ponownie, przedmiot należy usunąć w sposób opisany powyżej. 8.4 Zakł ócenia w wypadku zasilania z baterii / brak prądu Wyświetlacz W przypadku braku sieci dezaktywowany jest wyświetlacz tryb oszczędnościowy. Jako orientacja sł uży w takim wypadku wskaźnik diodowy. 115

20 9. Funkcje dodatkowe 9.1 Bezpotencjał owe wyjście alarmu Urządzenie sterownicze dla zaworu zwrotnego Staufix FKA może zostać (również w terminie późniejszym) wyposażone w kontakt bezpotencjał owy. W tym celu wtyka się w urządzenie sterownicze dodatkową pł ytkę (nr art ) i podł ącza się odpow iedni przewód sterowania do zacisków przył ączeniowych. Przekaźnik dział a w przypadku przepł ywu zwrotnego jak również przy innych komunikatach zakł óceń; również przy wł ączeniu przycisku Test. Uwaga! Kontakt bezpotencjał owy nadaje się wył ącznie do podł ączenia do 42 V DC / 0,5 A. 9.2 Automatyczna inspekcja zamknięcia roboczego Co 4 tygodnie sprawdzane jest automatycznie dział anie silnika. W tym celu zamykane jest automatycznie zamknięcie robocze a następnie znowu otwierane. Rozpoznane bł ędy pokazywane są na odpowiednim komunikacie i można je usunąć jak podano w rozdziale Tryb uśpienia (sleep modus) Jeś li sterowanie przez dł użej niż 2 godziny znajduje się w trybie zasilania bateryjnego, wówczas urządzenie przechodzi w tryb uś pienia. Oznacza to, że klapa zamknięcia roboczego zostaje automatycznie zamknięta. Podczas trybu uś pienia (zamknięta klapa) podawany jest co 20 sekund alarm optyczny i akustyczny do momentu wyczerpania baterii. Jednocześ nie alarm jest pokazywany przez opcjonalny kontakt bezpotencjał owy. W trybie uś pienia urządzenie sterownicze znajduje się w stanie spoczynku. Wszystkie wskazania są wył ączone. Komunikat o zakł óceniach podawany przez kontakt bezpotencjał owy nadal jest jednak obecny. Gdy tylko napięcie w sieci zostanie przywrócone, sterowanie przechodzi natychmiast w tryb normalny. Funkcja ta zapobiega cał kowitemu wyczerpaniu baterii, by w razie braku prądu funkcja nie przestał a dział ać. Przykł adowo, jeś li sterowanie zostanie zainstalowane podczas fazy budowlanej, ale urządzenie nie zostanie jeszcze podł ączone do napięcia w sieci. W takim przypadku urządzenie FKA będzie gotowe do pracy dzięki zasilaniu bateryjnemu, baterie zostaną jednak cał kiem wyczerpane. 9.4 Kontrola napięcia baterii Sterowanie stale sprawdza napięcie baterii. Jeś li napięcie baterii podczas zasilania bateryjnego spadnie poniżej 13,5 V, silnik zamyka zamknięcie awaryjne, ta sytuacja jest pokazywana przez krótkie miganie diody LED Power i diody LED Alarm. W takim przypadku należy sprawdzić datę ważnoś - ci baterii i w razie potrzeby je wymienić. W tym celu należy najpierw wył ączyć urządzenia sterownicze. Następnie należy odł ączyć oba przył ącza baterii ( patrz str. 14) od baterii, wymienić baterii i je podł ączyć. Zużyte baterie należy fachowo zutylizować! Uwaga! Przy zł omowaniu urządzenia baterie należy wyjąć i fachowo je zutylizować! Trwał oś ć nowych baterii wynosi min. 2 lata. Do pracy w urządzeniu KESSEL Staufix FKA nadają się następujące baterie: Duracell: Size 9V; Typ MN 1604/6LR61 (nr art ; liczba: 2 sztuki) 116

21 10. Dane techniczne Napięcie w sieci (prymarne) Moc standby Moc Kontakt bezpotencjał owy alarmu (osprzęt) 230 V AC; 50/60 Hz (eurowtyczka) 2,5 W 5 W 42 V DC / 0,5 A (kontakt przeł ączania) Temperatura podczas pracy 0 C do + 50 C Rodzaj ochrony Rodzaj ochrony (cał kowite urządzenie bez urządzenia sterowniczego) Klasa bezpieczeństwa IP 54 (szafka sterownicza), IP 68, 0,3 bar (silnik, sonda) 24 h IP 68 przy maks. 3 mws i maks. 24h II 117

22 11.1 Inspekcja Zawór zwrotny musi być kontrolowany raz w miesiącu przez użytkownika lub osobę przez niego upoważnioną. Należy przy tym: 1.) Wcisnąć przycisk Test sprawdzania dział ania zamknięcia roboczego 2.) wielkrotnie uruchomić zamykanie awaryjne w celu jego zamknięcia i otwarcia 11.2 Konserwacja 11. Inspekcja i konserwacja UWAGA! Przed wykonywaniem wszelkich prac konserwacyjnych urządzenie należy odł ączyć od sieci! Przestrzegać wskazówek dotyczących bezpieczeństwa! Wszystkie opisane prace inspekcyjne i konserwacyjne może przeprowadzać wył ącznie autoryzowany personel fachowy. Naprawy może przeprowadzić tylko producent. Patrz w tym celu instrukcja zabudowy i obsł ugi automatycznego zaworu zwrotnego FKA ( ) Wskazówki dotyczące elektrycznego urządzenia sterowniczego Baterie są elementami eksploatacyjnymi i powinny być w miarę możliwoś ci sprawdzane raz w roku i w miarę potrzeby wymieniane. Przy wymianie zwrócić uwagę na ekologiczną utylizację. Wymiana tylko na taki sam typ. Naprawy może przeprowadzić tylko producent Zakł ócenia W razie wystąpienia usterek niemożliwych do usunięcia, prosimy w przypadku wątpliwoś ci zwrócić się do fachowego zakł adu, który przeprowadził instalację (patrz pieczęć na stronie tytuł owej). Dane kontaktowe naszych partnerów serwisowych znaleźć można pod adresem: 118

23 12. Gwarancja 119
