Urządzenie sterownicze z czujnikiem ciśnieniowym do przepompowni Aqualift F Duo

Transkrypt

1 INSTRUKCJA ZABUDOWY, OBSŁUGI I KONSERWACJI Urządzenie sterownicze z czujnikiem ciśnieniowym do przepompowni Aqualift F Duo Zalety produktu Urządzenie sterownicze z ochroną przeciwbryzgową IP 54 Kombinowane z pompą ściekową Niezwykle łatwy montaż (w komplecie zestaw montażowy) z systemem samodiagnozy SDS Urządzenie wymaga konserwacji (patrz protokół przekazania) Instalację Uruchomienie wykonał zakład specjalistyczny: Poinstruowanie Nazwisko/podpis Data Miejscowość Pieczęć firmy specjalistycznej Wersja: 06/ 2009 HG Numer: Zmiany techniczne zastrzeżone

2 Spis treści 1. Wskazówki dotyczące bezpieczeństwa... str Informacje ogólne... str Montaż/podłączenie do instalacji elektrycznej 3.1 Montaż urządzenia sterowniczego... str Instalacja... str Schemat połączeń... str Przyłącze elektryczne... str Zewnętrzny podajnik sygnału... str Kontakt bezpotencjałowy... str Skracanie przewodów sterowania... str Przedłużanie przewodów sterowania... str Podłączenie węża powietrza/czujnika ciśnieniowego... str Eksploatacja 4.1 Uruchomienie... str Opis elementów wskazujących i elementów obsługi... str Działanie urządzenia sterowniczego.... str Rozpoznawanie błędów... str Funkcje dodatkowe 6.1 Automatyczna inspekcja pompy... str Kontrola napięcia baterii... str Funkcje baterii... str Kontakt bezpotencjałowy (opcja)... str Automatyczne próby ponownego włączenia w razie błędu silnika... str. 21

3 Spis treści 7. Dane techniczne... str Inspekcja i konserwacja 8.1 Inspekcja... str Konserwacja... str Wskazówki dotyczące pompy... str Wskazówki dotyczące elektrycznego urządzenia sterowniczego... str Zakłócenia... str Gwaracja... Seite Protokół przekazania... str. 26 Deklaracja zgodności

4 1. Wskazówki dotyczące bezpieczeństwa Personel montażowy, obsługujący, wykonujący prace konserwacyjne i naprawcze musi dysponować odpowiednimi kwalifikacjami do wykonywania tych prac. Użytkownik urządzenia musi uregulować kwestie odpowiedzialności, kompetencji i nadzoru personelu. Bezpieczeństwo pracy tego urządzenia gwarantujemy tylko przy użytkowaniu zgodnym z przeznaczeniem. W żadnym wypadku nie wolno przekraczać wartości granicznych podanych w danych technicznych. Urządzenie to wykazuje napięcia elektryczne i steruje mechanicznymi częściami urządzenia. W razie nieprzestrzegania instrukji zabudowy i obsługi może dojść do poważnego uszkodzenia rzeczy, obrażeń ciała lub nawet do wypadków śmiertelnych. Podczas montażu, obsługi, konserwacji i napraw urządzenia należy przestrzegać odpowiednich przepisów BHP oraz norm DIN i VDE, jak również lokalnych przepisów dotyczących zasilania w energię elektryczną. Urządzenie jest komponentem innego kompletnego urządzenia. Należy więc przestrzegać instrukcji obsługi całego urządzenia oraz jego poszczególnych komponentów. Podczas montażu, konserwacji, inspekcji i napraw jednego z komponentów należy zawsze wyłączyć całe urządzenie i zabezpieczyć je przed ponownym włączeniem. Urządzenie można ustawiać tylko w miejscach nienarażonych na eksplozje. Urządzenie sterownicze jest pod napięciem i nie można go otwierać. Prace na instalacji elektrycznej mogą być przeprowadzane wyłącznie przez wykwalifikowanych elektryków. Pojęcie wykwalifikowanego elektryka zdefiniowane jest w VDE Należy upewnić się, że kabel elektryczny, jak również elementy elektryczne urządzenia znajdują się w nienagannym stanie. W razie stwierdzenia ich uszkodzenia urządzenia nie wolno włączać lub, jeśli pracuje, trzeba je natychmiast wyłączyć. Zmiana konstrukcji urządzenia możliwa jest tylko po uzgodnieniu z producentem. Oryginalne części zamienne i oprzyrządowanie autoryzowane przez producenta zapewniają bezpieczeństwo. Stosowanie innych części wyklucza odpowiedzialność za powstałe w wyniku tego szkody. Urządzenie należy wyposażyć w zabezpieczenie różnicowo-prądowe (RCD) o natężeniu nominalnym nie większym niż 30 ma. Wtyczka sieciowa, bezpiecznik i wyłącznik różnicowo-prądowy muszą być dobrze dostępne, aby możliwe było szybkie odłączenie urządzenia od sieci w sytuacji awaryjnej. 4

5 2. Informacje ogólne Szanowny Kliencie, cieszymy się z wyboru naszego produktu. Całkowite urządzenie przed opuszczeniem fabryki zostało poddane surowej kontroli jakości. Prosimy jednak natychmiast skontrolować, czy urządzenie zostało dostarczone w stanie kompletnym i nieuszkodzonym. W wypadku wystąpienia szkód transportowych, prosimy postępować zgodnie ze wskazówkami podanymi w rozdziale Gwarancja niniejszej instrukcji obsługi. Niniejsza instrukcja zabudowy, obsługi i konserwacji zawiera ważne wskazówki, których należy przestrzegać podczas wykonywania prac montażowych, konserwacji, obsługi oraz napraw. Przed rozpoczęciem wszelkich prac na urządzeniu użytkownik oraz odpowiedzialny personel fachowy muszą dokładnie przeczytać niniejszą instrukcję oraz przestrzegać jej przepisów. Przeznaczenie urządzenia sterowniczego: Urządzenie sterownicze służy do sterowania pompą opróżniającą zbiorniki i do wskazywania stanów roboczych. Punkty przełączania są ustawione fabrycznie. W celu ustawienie punktów przełączania używany jest czujnik ciśnieniowy, który nadaje się do stosowania w przypadku ścieków zawierających fekalia i bez fekaliów. 5

6 3. Montaż / podłączenie do instalacji elektrycznej 3.1 Montaż urządzenia sterowniczego Przestrzegać wskazówek bezpieczeństwa podanych w rozdziale 1! Urządzenie sterownicze należy zamontować w odpowiednim miejscu, np. na wysokości oczu na ścianie. W tym celu należy usunąć śruby cylindrycznej M4x28, pokrywę lekko pociągnąć do góry i odchylić. Skrzynkę urządzenia zamocować na ścianie za pomocą 4 wkrętów do drewna M3,5x30. Wkręty i kołki z tworzywa sztucznego oraz szablon otworów załączono do kompletu. 1. Zawiasy (2x) 2. Kołki z tworzywa sztucznego (5x25mm (4x) 3. Półokrągłe śruby do drewna M3,5x30 (4x) 4. Śruby pokrywy (4x) Schematyczne przedstawienie urządzenia sterowniczego bez elementów elektronicznych. 6

7 3. Montaż / podłączenie do instalacji elektrycznej 3.2 Instalacja Przewody przyłączeniowe podłączyć należy zgodnie ze schematem połączeń (patrz rozdział 3). W tym celu odpowiednią uszczelkę połączenia skręcanego kabla przebić wkrętakiem (rysunek a), przeprowadzić przewód (rysunek b) i zacisnąć (rysunek c). Następnie n akrętkę połączenia kabla dociągnąć mocno ręką (rysunek d). Przy podłączeniu kontaktu bezpotencjałowego należy przestrzegać danych technicznych. W połączeniach kablowych, przez które nie będą prowadzone przewody, czyli w miejscach, gdzie nie jest konieczne podłączanie przewodu, nie wolno przebijać uszczelek. Służą one do uszczelniania obudowy WAżNE: Wszystkie kable podłączone do elektrycznego urządzenia sterowniczego należy po zakończeniu instalacji zabezpieczyć odpowiednimi środkami (np. złączkami kablowymi) w taki sposób, aby w razie awarii, p rzykładowo w przypadku poluzowania się połączenia, nie doszło do zagrożenia. 7

8 3. Montaż / podłączenie do instalacji elektrycznej 3.3 Schemat połączeń Kontakt bezpotencjałowy zewn. podajnik sygnału POMPA 1 POMPA 2 SIEĆ Silnik 1 Silnik 2 Czujnik ciśnieniowy Sieć Kontakt bezpotencjałowy / zewn. podajnik sygnału Sonda optyczna 8

9 3. Montaż / podłączenie do instalacji elektrycznej 3.4 Podłączenie do instalacji elektrycznej Poszczególne prace przyłączeniowe podane są w poniższej tabeli i na schemacie połączeń na stronie 8, należy przy tym przestrzegać objaśnień podanych w rozdziale 3, Elektryczne urządzenie sterownicze (położenie elementów obsługi, widok wnętrza urządzenia sterowniczego). URZĄDZENIE POJEDYNCZE - przestrzegać wskazówek bezpieczeństwa! Prace do wykonania Opis Podłączenie do sieci Przewdziany bezpiecznik w instalacji nie może mieć wartości większej niż 16 A. Podłączenie do prądu całego urządzenia za pomocą wtyczki z zestykiem ochronnym z kablem 1,7 m. Przewody zasilające silnika Wyjścia poziomów sonda optyczna Przewody zasilajace silnika należy podłaczyć odpowiednio do numeracji żył na danych zaciskach bloku zacisków Pompa 1 i Pompa 2 (zwrócić uwagę na kolejność). Pompa żyła PE = zacisk PE Pompa żyła 1 = zacisk niebieski Pompa żyła 2 = zacisk czarny Przewód ochronny należy podłączyć na zacisku PE bloku zacisków Pompa 1 Pompa 2. Przewód sondy należy podłączyć odpowiednio do numeracji żył na zaciskach bloku zacisków Sonda. Przestrzegać kolejności. Sonda żyła 1 (-) = zacisk niebieski Sonda żyła 2 = zacisk biały Sonda żyła 3 (+) = zacisk czarny 4.4 Zakończenie elektrycznych prac przyłączeniowych Po wykonania podłączenia urządzenia do prądu należy starannie zamknąć pokrywę urządzenia sterowniczego za pomocą 4 śrub. 9

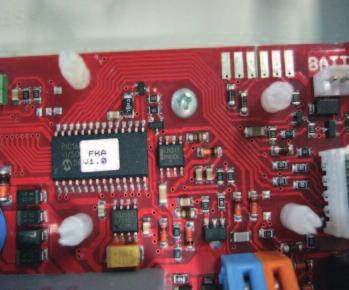

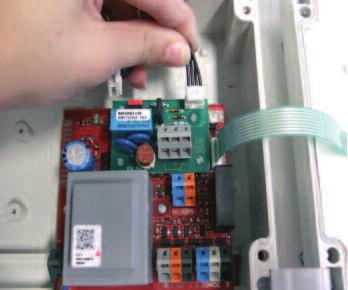

10 3. Montaż / podłączenie do instalacji elektrycznej 3.5 Zewnętrzny podajnik sygnału W razie potrzeby może być podłączony zewnętrzny podajnik sygnału (nr kat ) do przenoszenia sygnału ostrzegawczego do innych pomieszczeń. 3.6 Kontakt bezpotencjałowy Opcjonalnie może zostać podłączona dodatkowa płytka z kontaktem bezpotencjałowym (nr art ), np. w celu podłączenia szafki sterowniczej do urządzeń centralnej instalacji w budynku. Płytkę dodatkową nałożyć za pomocą czterech elementów dystansowych na płytkę podstawową (rys. 1). Następnie przyłącze płytki nałożyć na górę na płytkę podstawową (rys. 2+3)

11 3. Montaż / podłączenie do instalacji elektrycznej 3.7 Skracanie przewodów sterowania Przewody sterowania można w razie potrzeby skrócić. Przy użyciu tulejek żył należy zwrócić uwagę na to, że zaciski przyłączeniowe są wykonane dla przekroju maks. 2,5 mm 2. Ta wartość przekroju nie może zostać przekroczona Przedłużanie przewodów sterowania Przedłużanie przewodów sterowania wyłącznie po konsultacji z producentem. UWAGA! Przewód sterowania zawsze układać wznosząco i bez zagięć! Przewodu sterowania nie wolno przedłużać! Nieprawidłowo Prawidłowo 3.9 Podłączenie węża powietrza/czujnika ciśnieniowego Wąż układać zawsze wzosząco, nie zaginać go ani nie zwijać. Wąż czujnika ciśnieniowego włożyć w gwint na urządzeniu sterowniczym i nakręcić nakrętkę. W razie potrzeby można go skrócić. Zabudowywać bez skręcania/zginania. Wskazówka: Należy przestrzegać przepisów VDE 0100, VDE 01107, IEC oraz lokalnych przepisów dotyczących zasilania w energię elektryczną (dostawcy energii). Urządzenie sterownicze można ustawiać tylko w miejscach nienarażonych na eksplozje. Należy przewidzieć przyłącze do sieci 230 V AC / 50 Hz z maks. bezpiecznikiem 16 A zwłocznym (zabezpieczenie różnicowo-prądowe 30 ma). 11

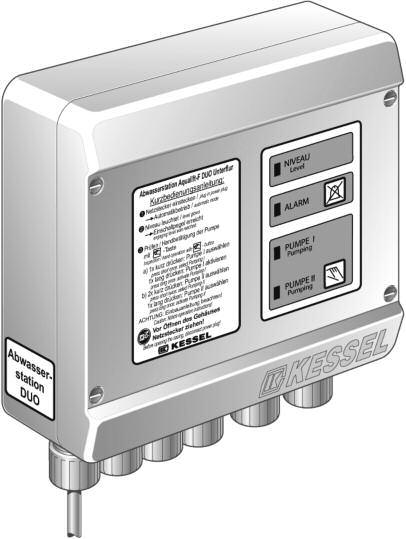

12 4. Eksploatacja Obudowa urządzenia sterowniczego 2. Śruba cylindryczna M 4x28 (4x) 3. Przewód sieciowy 4. Skrócona instrukcja obsługi 5. Pomarańczowa kontrolka LED Poziom 6. Czerwona kontrolka LED Alarm 7. Pomarańczowa kontrolka LED Pompa I 8. Pomarańczowa kontrolka LED Pompa II 9. Przycisk Alarm 10. Przycisk Pompa 11. Przyłącze silnika pompy I 12. Przyłącze silnka pompy II 13. Przyłącze silnika ciśnieniowego 14. Przyłącze kontaktu bezpotencjałowego 15. Przyłącze zewnętrznego podajnika sygnału 16. Przyłącze sondy optycznej 12

13 4. Eksploatacja 4.1 Uruchomienie Włożyć zawarte w zakresie dostawy baterie (2x), zamknąć pokrywę i przykręcić. Przed uruchomieniem pompy, czujnik ciśnieniowy i sonda optyczna muszą być zabudowane i podłączone. Pokrywa urządzenia sterowniczego musi być zamknięta. Następnie podłączyć przewód sieciowy. Urządzenie sterownicze przeprowadza test funkcji podstawowych, tak zwaną inicjalizację. Jest to sygnalizowane za pomocą światła ciągłego przez ok. 8 sekund po włożeniu baterii lub podłączeniu wtyczki do gniazda. Podczas inicjalizacji przeprowadzana jest kontrola podłaczenia baterii, sieci i silników. Jeśli podłączenie urządzenia sterowniczego wykonano poprawnie, nie świeci teraz żadna kontrolka LED. Przepompownia Aqualift F Duo jest teraz gotowa do pracy. 4.2 Opis elementów wskazujących i elementów obsługi Elementy wskazujące LED Kolor Funkcja Tryb normalny Poziom pomarańczowy Poziom włączania przekroczony (informacja Alarm czerwony Poziom alarmowy przekroczony dla obsługującego) Pompa I pomarańczowy Wyjście pompy I aktywowane Pompa II pomarańczowy Wyjście pompy II aktywowane Zakłócenia Patrz rozdział 5 Pokazywanie ostrzeżeń i awarii Elementy obsługi Przycisk Alarm Wyłączanie alarmu akustycznego, kasowanie ostrzeżeń i błędów, wybieranie i zmiana ustawień Pompa Tryb ręczny Pompa I i Pompa II, Wybieranie i zapisywanie nowych ustawień 13

14 4.3 Działanie urządzenia sterowniczego Tryb normalny Pomiar poziomów odbywa się za pomocą dwóch niezależnych procesów. Poziom WYŁĄCZONY, poziom WŁĄCZONY 1, poziom WŁĄCZONY 2 mierzone są za pomocą czujnika ciśnieniowego. Poziom ALARM jest mierzony za pomocą sondy optycznej. Jeśli mierzenie nie zadziała, wówczas urządzenie pracuje z zastosowaniem innego procesu mieszenia. Urządzenie sterownicze pokazuje błąd sondy lub błąd poziomu w sposób akustyczny i optyczny. 1) Czujnik ciśnieniowy i sonda optyczna działają. Urządzenie jest przełączane między poziomem WY- ŁĄCZONY, poziomem WŁĄCZONY 1 i poziomem WŁĄCZONY 2 oraz poziomem alarm. 4. Eksploatacja 1 a) Stan wyjściowy (Nie świeci żadna kontrolka LED.) Jeśli wraz ze wzrostem poziomu w zbiorniku zostanie przekroczony poziom WŁĄCZONY 1, wówczas włącza się opóźnienie włączania wynoszące 2 sekundy. Pompa I jest włączana i pracuje do momentu osiągnięcia poziomu niższego niż poziom WŁĄCZO- NY. Podczas pracy pompy świecą pomarańczowe kontrolki LED POZIOM i POMPA I. Wraz z przekroczeniem poziomu WŁĄCZONY 1 pompy są włączane zawsze na zmianę. Pracuje tylko jedna pompa. Jeśli pompa 2 pracuje, świeci pomarańczowa kontrolka LED POMPA II. 1 b) Stan wyjściowy (Nie świeci żadna kontrolka LED.) Jeśli wraz ze wzrostem poziomu w zbiorniku zostanie przekroczony pozim WŁĄCZONY 1 i poziom WŁĄCZONY 2, wówczas włącza się opóźnienie włączania wynoszące 2 sekundy. Pompa I zostaje włączona. Świecą pomarańczowe kontrolki LED POZIOM i POMPA I. Po dalszym czasie opóźnienia wynoszącym 2 sekundy włączana jest pompa II. Pomarańczowa kontrolka LED POMPA II świeci i mruga czerwona kontrolka LED ALARM. Obie pompy przez jakiś czas pracują równolegle. Pompa II zostaje wyłączona 30 mm ponad poziomem WYŁĄCZONY. Gaśnie pomarańczowa kontrolka LED POMPA II. Pompa I pracuje jeszcze do momentu osiągnięcia poziomu niższego niż poziom WYŁĄCZONY i dopiero potem jest wyłączana. Pomarańczowa kontrolka LED POMPA I, zielona kontrolka LED POZIOM i czerwona kontrolka LED ALARM gasną. Wraz z przekroczeniem poziomu WŁĄCZANIA 2, włączana jest druga pompa po pierwszej zawsze z opóźnieniem czasowym i wcześniej wyłączana, czyli obie pompy nigdy nie włączają się ani nie wyłączają równocześnie. 1 c) Stan wyjściowy (Nie świeci żadna kontrolka LED.) Jeśli wraz ze wzrostem poziomu w zbiorniku zostanie przekroczony poziom WŁACZANIA 1 I poziom WŁĄCZANIA 2 oraz POZIOM ALARM, wówczas włącza się opóźnienie włączania wynoszące 2 sekundy. Pompa I zostaje włączona. Świecą pomarańczowe kontrolki LED POZIOM i POMPA I. Po czasie opóźnienia wynoszącym 2 sekundy włączana jest pompa II. Pomarańczowa kontrolka LED POMPA II świeci i mruga czerwona kontrolka LED ALARM. Obie pompy przez jakiś czas pracują równolegle. 14

15 Po czasie opóźnienia wynoszącym 2 sekundy świeci czerwona kontrolka LED ALARM (poziom ALARM przekroczony). Rozlega się alarm akustyczny. Jeśli stan będzie niższy niż poziom ALARM, gaśnie alarm akustyczny i miga czerwona kontrolka LED ALARM. Obie pompy przez jakiś czas pracują równolegle. Pompa II zostaje wyłączona 30 mm ponad poziomem WYŁĄCZONY. Gaśnie pomarańczowa kontrolka LED POMPA II. Pompa I pracuje jeszcze do momentu osiągnięcia poziomu niższego niż poziom WYŁĄCZONY i dopiero potem jest wyłączana. Gasną pomarańczowe kontrolki LED POMPA I i POZIOM. Migająca kontrolka LED ALARM pokazuje, że poziom ALARM, nawet na krótki czas, został przekroczony. Wraz z przekroczeniem poziomu ALARM, włączana jest druga pompa po pierwszej zawsze z opóźnieniem czasowym i wcześniej wyłączana, czyli obie pompy nigdy nie włączają się ani nie wyłączają równocześnie. Jednocześnie rozlega się alarm akustyczny i świeci czerwona kontrolka LED ALARM. 4. Eksploatacja 2) Czujnik ciśnienia nie działa i sonda optyczna także nie działa. 2 a) Stan wyjściowy (Nie świeci żadna kontrolka LED.) Jeśli wraz ze wzrostem poziomu w zbiorniku wartość poziomu ALARM zostanie przekroczona, wówczas włącza się opóźnienie włączania wynoszący 2 sekundy. Świeci czerwona kontrolka LED ALARM i rozlega się alarm akustyczny. Pompa I zostaje włączona. Pomarańczowa kontrolka LED POMPA I świeci. Po czasie opóźnienia wynoszącym 2 sekundy włączana jest pompa II. Pomarańczowa kontrolka LED POMPA II świeci. Obie pompy przez jakiś czas pracują równolegle. Jeśli stan będzie niższy niż poziom ALARM, gaśnie alarm akustyczny i miga czerwona kontrolka LED ALARM. Obie pompy przez jakiś czas pracują równolegle. Po czterech sekundach wyłączana jest POMPA II. Gaśnie pomarańczowa kontrolka LED POMPA II. Sekundę później wyłączana jest pompa I. Pomarańczowa kontrolka LED POMPA I gaśnie. Wraz z przekroczeniem poziomu ALARM, włączana jest druga pompa po pierwszej zawsze z opóźnieniem czasowym i wcześniej wyłączana, czyli obie pompy nigdy nie włączają się ani nie wyłączają równocześnie. Jednocześnie rozlega się alarm akustyczny i świeci czerwona kontrolka LED ALARM. Pomarańczowa kontrolka LED POZIOM nie świeci, ponieważ poziom WYŁĄCZONY, POZIOM WŁĄCZONY 1 I POZIOM WŁĄCZONY nie został rozpoznany. Migająca kontrolka LED ALARM pokazuje, że poziom ALARM, nawet na krótki czas, został przekroczony - tutaj z powodu błędu poziomu. 3) Czujnik ciśnienia działa, sonda optyczna nie działa. Urządzenie jest przełączane między poziomem WYŁĄCZONY, poziomem WŁĄCZONY 1 i poziomem WŁĄCZONY 2. Poziomu ALARM nie można zmierzyć. Obie górne kontrolki LED migają na zmianę z odbydwoma dolnymi kontrolkami LED (= błąd sondy). Jeśli wraz ze wzrostem poziomu w zbiorniku poziom WŁĄCZONY 1 zostanie przekroczony, wówczas rozpoczyna się czas opóźnienia wynoszący 2 sekundy. Wskaźnik optyczny zmienia się. 15

16 Pompa I zostaje włączona i pracuje do momentu osiągnięcia poziomu niższego niż poziom WYŁĄCZO- NY. Podczas pracy pompy świecą pomarańczowe kontrolki LED POZIOM i POMPA I, czerwona kontrolka LED ALARM miga. Wskaźnik optyczny ponownie przechodzi na błąd sondy. Wraz z przekroczeniem poziomu WŁĄCZONY 1 pompy są włączane zawsze na zmianę. Pracuje tylko jedna pompa. Jeśli druga pompa pracuje, świeci pomarańczowa kontrolka POMPA II. Jeśli wraz ze wzrostem poziomu w zbiorniku wartozostanie przekroczony poziom WŁĄCZONY 1 i poziom WŁĄCZONY 2, wówczas włącza się opóźnienie włączania wynoszące 2 sekundy. Pompa I zostaje włączona. Świecą pomarańczowe kontrolki LED POZIOM i POMPA I. Czerwona kontrolka LED ALARM miga. Po czasie opóźnienia wynoszącym 2 sekundy włączana jest pompa II. Pomarańczowa kontrolka LED POMPA II świeci i mruga czerwona kontrolka LED ALARM. Obie pompy przez jakiś czas pracują równolegle. POMPA II zostaje wyłączona 30 mm ponad poziomem WYŁĄCZONY. Gaśnie pomarańczowa 4. Eksploatacja kontrolka LED POMPA II. Pompa I pracuje jeszcze do momentu osiągnięcia poziomu niższego niż poziom WYŁĄCZONY i dopiero potem jest wyłączana. Pomarańczowa kontrolka LED POMPA I, pomarańczowa kontrolka LED POZIOM i czerwona kontrolka LED ALARM gasną. Wskaźnik optyczny ponownie przechodzi na błąd sondy. Obie górne kontrolki LED migają na zmianę z odbydwoma dolnymi kontrolkami LED (= błąd sondy). Wraz z przekroczeniem poziomu WŁĄCZONY 2, włączana jest druga pompa po pierwszej zawsze z opóźnieniem czasowym i wcześniej wyłączana, czyli obie pompy nigdy nie włączają się ani nie wyłączają równocześnie Tryb ręczny Jeśli urządzenie znajduje się w trybie normalnym, wówczas za pomocą przycisku pompa można włączyć pompę I lub pompę II. Włączanie pompy odbywa się w dwóch krokach. Najpierw wybiera się pompę a potem się ją włącza. Jeśli na krótko zostanie wciśnięty przycisk POMPA, miga pomarańczowa kontrolka LED POMPA I. Pompa I została wybrana. Jeśli przycisk POMPA zostanie jeszcze raz wciśnięty, włączona zostaje pompa I. Pompa I pracuje przez cały czas wciśnięcia przycisku, przynajmniej przez 2 sekundy, jeśli przycisk zostanie włączony na krótko. Podczas pracy pompy pracy miga pomarańczowa kontrolka LED POMPA I. W celu włączenia pompy II należy najpierw wybrać pompę II. Pomarańczowa kontrolka LED POMPA II miga. Pompa II pracuje przez cały czas wciśnięcia przycisku, przynajmniej przez 2 sekundy, jeśli przycisk zostanie włączony na krótko. Podczas pracy pompy pracy miga pomarańczowa kontrolka LED POMPA II. Jeśli któraś z pomp została wybrana, ale nie włączona, wówczas urządzenie po 10 sekundach wychodzi automatycznie z trybu ręcznego. Jeśli w ciągu 10 sekund zostanie rozpoznany poziom, wówczas urządzenie natychmiast wyjdzie z trybu ręcznego i pompa (pompy) włączy się (włączą się) automatycznie. 16

17 5. Rozpoznawanie błędów Za pomocą urządzenia sterowniczego KESSEL można rozpoznać i usunąć awarie przy uruchomieniu i podczas pracy urządzenia. Zakłócenia w przypadku zasilania sieciowego Błąd Przyczyna Działanie Wskazówki Kontrolka LED miga co 2 sekundy, Alarm Brak baterii lub uszkodzone Podłączyć baterie, w razie potrzeby wymienić. Gotowość do pracy jest pokazywana przez ponowne światło ciągłe. - Inicjalizacja: Urządzenia nie można uruchomić, tzn. nie jest ono gotowe do pracy - Praca: Zgłoszenie błędu jest pokazywane najpóźniej po 5 min. Urządzenie jest gotowe do pracy, możliwy jest tryb ręczny. Wymiana / podłączenie baterii jest pokazywane najpóźniej 5 minut przez brak świecenia kontrolek LED. - Przy nadmiernym tworzeniu się piany (pralka, prysznic) zmniejszyć dozowanie środków do mycia lub prania. - Instalacje do zmiękczania wody powodują większe tworzenie piany. Kontrolka LED Poziom, Kontrolka LED Alarm Kontrolka LED Pompa I migają, Alarm Kontrolka LED Poziom, Kontrolka LED Alarm Kontrolka LED Pompa II migają, Alarm - Inicjalizacja: Pompa I nie jest podłączona, zamieniono bieguny lub uszkodzona - Podczas pracy: Pompa I uszkodzona lub Pompa przegrzana, ochrona silnika wyłącza pompę. - Inicjalizacja: Pompa II nie jest podłączona, zamieniono bieguny lub uszkodzona - Podczas pracy: Pompa II uszkodzona Wyciągnąć wtyczkę z gniazda, odłączyć baterie; przewód sterowania sprawdzić pod kątem prawidłowego przyłączenia, wzgl. sprawdzić przejście w razie potrzeby wymienić silnik. Przy przegrzaniu ograniczyć ilość doprowadzanych ścieków, w razie potrzeby wyczyścić sondy/pływak. Wyciągnąć wtyczkę z gniazda, odłączyć baterie; przewód sterowania sprawdzić pod kątem prawidłowego przyłączenia, względnie sprawdzić przejście w razie potrzeby wymienić silnik. Rozpoznawanie błędów ma miejsce tylko podczas pracy (patrz w tym celu rozdz. 6 Funkcje dodatkowe ). Pompa włącza się automatycznie po ochłodzeniu (ok. 10 minut), jeśli jest odpowiedni poziom. Rozpoznawanie błędów ma miejsce tylko podczas pracy (patrz w tym celu rozdz. 6 Funkcje dodatkowe ). 17

18 Wszystkie kontrolki LED migają równocześnie, alarm Górne i dolne kontrolki LED migają na zmianę, alarm Kontrolka LED miga co sekundę na ok. 0,5 sek. - Inicjalizacja: Pompy nie są podłączone, zamieniono bieguny lub uszkodzona - Podczas pracy: Pompy uszkodzone - Inicjalizacja: Sonda nie jest podłączona, zamieniono bieguny lub uszkodzona - Podczas pracy: Sonda uszkodzona - Poziom alarm przekroczony - Błąd poziomu/błąd sondy 5. Rozpoznawanie błędów Błąd Przyczyna Działanie Wskazówki Wyciągnąć wtyczkę z gniazda, odłączyć baterie; przewód sterowania sprawdzić pod kątem prawidłowego przyłączenia, względnie sprawdzić przejście w razie potrzeby wymienić silnik. Wyciągnąć wtyczkę z gniazda, odłączyć baterie; przewód sterowania sprawdzić pod kątem prawidłowego przyłączenia, względnie sprawdzić przejście w razie potrzeby wymienić sondę. Sprawdzić ilość doprowadzanych ścieków, sprawdzić pompę, czujnik ciśnieniowy, wyczyścić sondę Rozpoznawanie błędów ma miejsce tylko podczas pracy (patrz w tym celu rozdz. 6 Funkcje dodatkowe ). - Sprawdzanie sondy następuje co 2 sek. - Pompy mogą być uruchamiane ręcznie - Jeśli poziom włączony został przekroczony, wówczas pompa zostaje automatycznie włączona. - Jeśli pompa jest wyłączona, wskaźnik optyczny ponownie przełącza się na błąd sondy. - Poziom alarmowy był na krótko przekroczony - Czyjnik ciśnieniowy uszkodzony; przełączenie odbyło sie za pomocą sondy optycznej - Przy nadmiernym tworzeniu się piany (pralka, prysznic) zmniejszyć dozowanie środków do mycia lub prania. - Instalacje do zmiękczania wody powodują większe tworzenie piany. 18

19 5. Rozpoznawanie błędów Zakłócenia w przypadku zasilania sieciowego Błąd Przyczyna Działanie Wskazówki Kontrolka LED miga co 2 sekundy na ok. 1 sek. - Czas graniczny pracy - Częstotliwość przełączania - Sonda zanieczyszczona Sprawdzić ilość doprowadzanych ścieków Sprawdzić pompę Sprawdzić czujnik ciśnienia regularne czyszczenie sondy Jedna pompa pracowała ciągle przez ponad 6 minut lub obie pompy wykonały ponad 20 cykli przełączania w ciągu 3 minut. W przypadku określonych ścieków na sondzie może powstać osad, który powoduje kontakt sondy. Wszystkie kontrolki LED świecą nie można wyłączyć alarmu akustycznego Awaria przekaźnika (styk przekaźnika zapieczony) Wyciągnąć wtyczkę z gniazda sieciowego, wyłączyć urządzenie Urządzenie sterownicze nie może być dalej używane Biegnące światła kontrolek LED z góry na dół i z dołu do góry Błąd komunikacji lub wtyczka łącząc pomiędzy obydwoma płytkami jest usunięta Ponownie ustalić połączenie Pomiędzy obydwoma płytkami brak jest wymiany danych. 19

20 5. Rozpoznawanie błędów Brak zasilania Błąd Przyczyna Działanie Wskazówki Kontrolka LED alarm miga co 2 sek.; Wszystkie inne kontrolki LED są wyłączone brak napięcia w sieci Skontrolować napięcie sieciowe względnie je przywrócić Pompy nie mogą odprowadzać ścieków bez napięcia w sieci! Komunikat alarmu pozostaje aktywny. Kontrolka LED alarm i kontrolka LED poziom migają co 2 sek., alarm Brak zasilania z sieci i poziom osiągnięty Skontrolować napięcie sieciowe względnie je przywrócić w razie braku Pompy nie mogą odprowadzać ścieków bez napięcia w sieci! Komunikat alarmu pozostaje aktywny. 20

21 6. Funkcje dodatkowe 6.1 Automatyczna inspekcja pompy Raz w tygodniu wykonywane jest automatyczne sprawdzane działania pompy. W tym celu pompy są po kolei automatycznie włączane na 2 sekundy. Rozpoznane błędy pokazywane są na odpowiednim komunikacie i można je usunąć jak podano w rozdziale Kontrola napięcia baterii Sterowanie stale sprawdza napięcie baterii. Jeśli już podczas zabudowy wynosi ono mniej niż 12,5 V, przepompownię Aqualift -F można mimo to uruchomić. W takim przypadku należy sprawdzić baterie i w razie potrzeby wymienić je na nowe. Należy najpierw wyłączyć urządzenia sterownicze. Po otwarciu pokrywy urządzenia sterowniczego należy odłączyć oba przewody przyłączeniowe baterii od baterii, baterie wymienić i podłączyć nowe ba terie. Następnie zamknąć pokrywę i włożyć wtyczkę do gniazda. Zużyte baterie należy fachowo zutylizować! 6.3 Funkcje baterii Baterie zgłaszają akustycznie i optycznie brak prądu w sieci. Pompy nie mogą być napędzane bateriami (czyli w razie braku prądu w sieci). Bez baterii lub z niesprawnymi bateriami nie pojawiają się komunikaty o braku prądu w sieci. Uwaga! Przy złomowaniu urządzenia baterie należy wyjąć i fachowo je zutylizować! Do pracy w urządzeniu KESSEL Aqualift -F nadają się następujące baterie: Duracell: Size 9V; Typ MN 1604/6LR61 (liczba: 2 sztuki) 6.4 Kontakt bezpotencjałowy (opcja) Urządzenie sterownicze KESSEL dla urządzenia Aqualift -F może być wyposażone w przyłącze dla kontaktu bezpotencjałowego fabrycznie lub w terminie późniejszym. W tym celu wtykana jest w urządzeniu sterowniczym dodatkowa płytka (nr art ) (patrz rozdz 3.4) i przyłączany jest odpowiedni przewód sterowania do zacisków przyłączeniowych. Przekaźnik działa w przypadku komunikatu błędu i braku prądu w sieci. Uwaga! Kontakt bezpotencjałowy nadaje się wyłącznie do podłączenia do 42 V DC / 0,5 A. 6.5 Automatyczne próby ponownego włączenia w razie błędu silnika W przypadku błędu silnika, np. gdy nastąpiło wyłączenie wewnętrznego wyłącznika temperatury zwojów, urządzenie sterownicze próbuje w odstępie 2 minut maks. 30 razy włączyć pompę na 2 sekundy. Jeśli automatyczne próby włączenia zakończyły się powodzeniem, wówczas błąd silnika jest kasowany samoczynnie. Jeśli automatyczne próby włączenia nie zakończyły się powodzeniem, nadal pozostaje błąd silnika. Automatyczne próby ponownego włączenia odbywają się przy jednym lub dwóch błędach silnika. Urządzenie przy jednym błędzie silnika nie działa za pomocą drugiej pompy, czyli jeśli poziom został osiągnięty odbywa się odpompowywanie i zmienia się wskaźnik optyczny. 21

22 7. Dane techniczne Urządzenie sterownicze Przyłącze sieciowe Bezpiecznik 16 A zwłoczny z przełącznikiem ochronnym FI 30 ma Napięcie / częstotliwość prądu w sieci 230 V AC / 50 Hz Prąd z sieci standby (gotowy do pracy) 18 ma Prąd podczas pracy 5,3 A (1 silnik); 10,6A (2 silniki) Temperatura podczas pracy 0 C do + 40 C Rodzaj ochrony IP 54 (urządzenie sterownicze) Klasa bezpieczeństwa 1 Moc załączalna 230 V AC, 16 A, cos w = 1 Moc przełączania kontaktu bezpotencjałowego (opcja) 42 V DC / 0,5 A Silnik/sonda Pobór mocy (P1) 1,2 kw Prąd znamionowy 5,3 A Tryb pracy S3-30% Rodzaj ochrony IP 68 przy maks. 3 m/24 h Przewód sterowniczy silnika 3x1 mm 2 Przewód sterowania sondy (podajnik alarmu) czujnik ciśnien. (podajnik poziomu) 3x0,75 mm 2 22

23 8. Inspekcja i konserwacja 8.1 Inspekcja Urządzenie musi być co miesiąc kontrolowane przez użytkownika pod kątem przełączania, gotowości do pracy i szczelności: zapewnienie dopływu ścieków odczekanie na wyłączenie sygnału poziomu i pompy zamknięcie dopływu ścieków odczekanie na wyłączenie sygnału poziomu i pompy 8.2 Konserwacja UWAGA! Przed rozpoczęciem wykonaywania wszelkich prac konserwacyjnych urządzenie należy odłączyć od sieci! Przestrzegać wskazówek dotyczących bezpieczeństwa! Wszystkie opisane prace inspekcyjne i konserwacyjne może przeprowadzać wyłącznie autoryzowany personel fachowy. Naprawy może przeprowadzić tylko producent. Prace konserwacyjne powinny być przeprowadzane regularnie, raz na pół roku przez autoryzowany personel. Należy przy tym przeprowadzać następujące czynności: kontrola wizualna całego urządzenia gruntowne czyszczenie urządzenia całkowitego i pompy sprawdzanie urządzenia całego i obudowy pomp pod kątem uszkodzeń zewnętrznych i widocznego zużycia sprawdzenie, czy pompa działa poprawnie, czy nie jest zużyta i czy nie powstały na niej osady kontrola przewodów przyłączeniowych pod kątem uszkodzeń mechanicznych i zużycia Kontrola połączeń uszczelnionych, czy nie są rozszczelnione i czy nie wykazują zużycia sprawdzenie izolacji i silnika pomp kontrola elektrycznych przewodów przyłączeniowych oraz rury a także węża powietrza pod kątem uszkodzeń i zużycia, np. czy nie ma na niej rys, zagięć, zanieczyszczeń, osadów. Odkręcić przy tym wąż powietrza z urządzenia, wyjąć rurę, wyczyścić ją i przedmuchać. Następnie ponownie przyłączyć wąż powietrza do urządzenia sterowniczego i ponownie włożyć rurę. Koniecznie należy zachować kolejność w celu zapewnienia poprawnego działania. Zalecamy wykonanie tych prac także po dłuższym przestoju lub magazynowaniu urządzenia. 23

24 8. Inspekcja i konserwacja 8.3 Wskazówki dotyczące pompy Pompa powinna być kontrolowana w regularnych odstępach czasu. W przypadku coraz większych hałasów urządzenia przy pracy, spadku wydajności tłoczenia lub drgań w systemie przewodów tłocznych, obudowa pompy i wirnik muszą zostać sprawdzone, czy nie są zużyte lub zatkane przez zanieczyszczenia. 8.4 Wskazówki dotyczące elektrycznego urządzenia sterowniczego Baterie są elementami eksploatacyjnymi i powinny być w miarę możliwości sprawdzane raz w roku i w miarę potrzeby wymieniane. Przy wymianie zwrócić uwagę na ekologiczną utylizację. Wymiana tylko na taki sam typ urządzenia. Naprawy może przeprowadzić tylko producent. 8.5 Zakłócenia W razie wystąpienia usterek niemożliwych do usunięcia, prosimy w przypadku wątpliwości zwrócić się do fachowego zakładu, który przeprowadził instalację (patrz pieczęć na stronie tytułowej). Dane kontaktowe naszych partnerów serwisowych znaleźć można pod adresem: 24

25 9. Gwarancja 1. Jeśli dostarczono wadliwy towar lub usługa została wykonana wadliwie, firma KESSEL ma prawo wyboru sposobu postępowania, czy usterka zostanie usunięta, czy też wadliwy produkt zostanie wymieniony. Jeśli po dwóch naprawach wada nadal nie zostanie usunięta, kupujący/zlecający ma prawo do odstąpienia od umowy lub żądania obniżenia ceny. Fakt stwierdzenia jawnych wad należy zgłosić niezwłocznie na piśmie, w przypadku wad ukrytych fakt ten należy zgłosić niezwłocznie po ich stwierdzeniu. Za naprawy i dostarczone w terminie późniejszym części firma KESSEL odpowiada w takim samym stopniu jak w przypadku umowy pierwotnej. W razie dostarczenia nowych części gwarancja biegnie na nowo, ale tylko w zakresie nowej dostarczonej części. Gwarancja obejmuje jedynie przedmioty nowe. Okres gwarancji wynosi 24 miesiące licząc od wydania partnerowi umowy. Zastosowanie mają przepisy Kodeksu handlowego (HGB). Wykraczając poza ramy przepisów ustawowych, firma KESSEL GmbH wydłuża okres gwarancji w przypadku separatorów cieczy lekkich, separatorów tłuszczu, studzienek, przydomowych oczyszczalni ścieków i cystern na wodę deszczową do 20 lat na zbiorniki. Odnosi się to do ich szczelności, zdolności do użytkowania i bezpieczeństwa statycznego. Wymogiem jest jednak fachowy montaż oraz zgodna z przeznaczeniem eksploatacja z przestrzeganiem aktualnie obowiązujących instrukcji zabudowy i obsługi a także obowiązujących norm. 2. Firma Kessel wyraźnie informuje, że zużycie nie jest wadą. To samo dotyczy błędów, które powstaną w wyniku wadliwej konserwacji. Stan z dnia

26 10. Protokół przekazania Oznaczenie typu * Numer art. KESSEL * Data produkcji * (* zgodnie z tabliczką znamionową/rachunkiem) Oznaczenie obiektu / użytkownik urządzenia Adres / telefon / faks Projektant Adres / telefon / faks Wykonująca firma instalatorska Adres / telefon / faks Uprawniny do odbioru Adres / telefon / faks Osoba przekazująca Pozostałe uwagi Wymienione uruchomienie i poinstruowanie przeprowadzono w obecności osoby upoważnionej do odbioru i użytkownika urządzenia. Miejscowość, data Podpis osoby uprawnionej do odbioru Podpis użytkownika urządzenia 26
