1 Instrukcja zabudowy, obsługi i konserwacji KESSEL Odpływ ścienny Scada Instalację Uruchomienie Poinstruowanie przeprowadził zakład specjalistyczny: Nazwisko/podpis Data Miejscowość Pieczęć firmy specjalistycznej Zmiany techniczne zastrzeżone Stan 05/2013 Nr

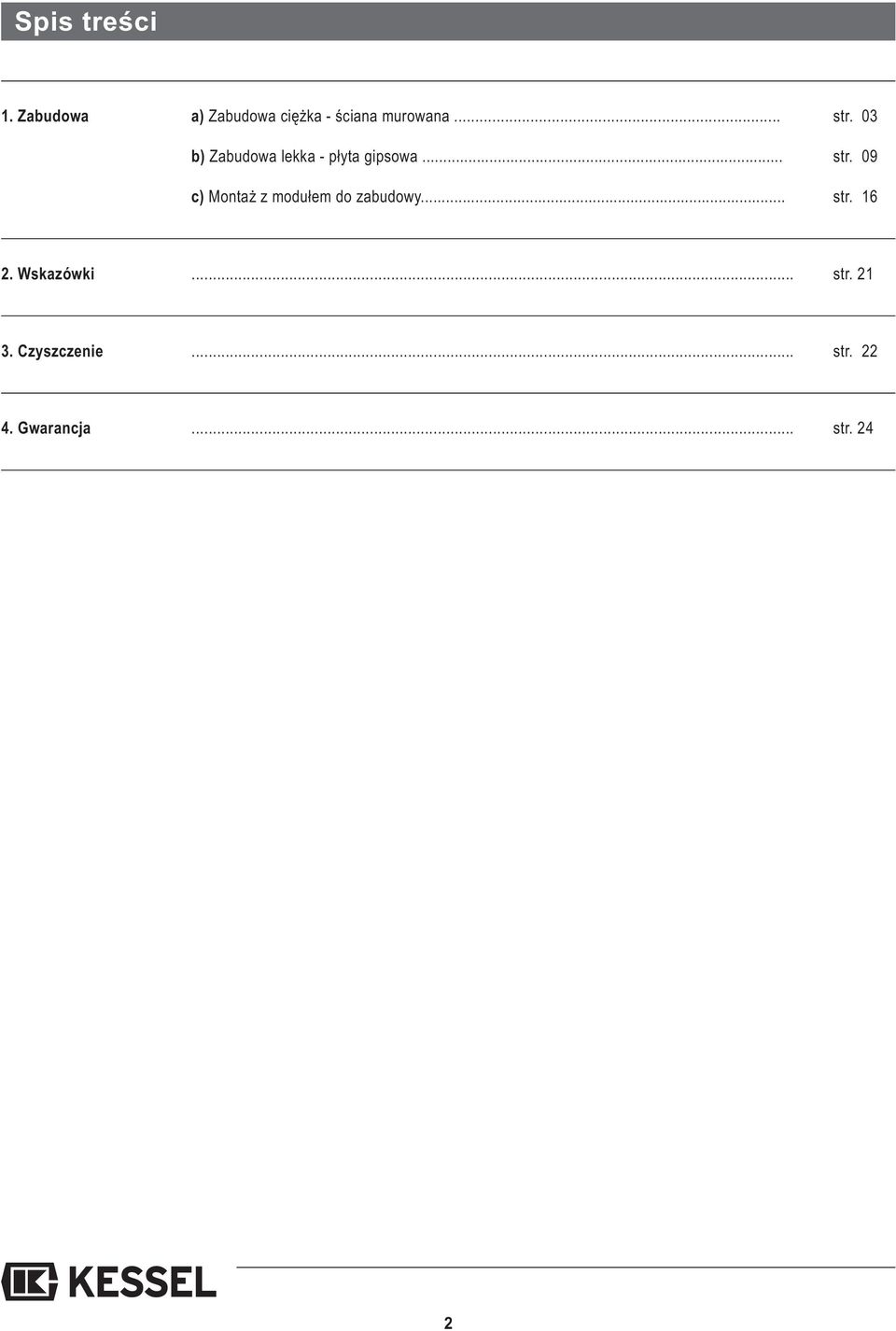

2 Spis treści 1. a) ciężka - ściana murowana... str. 03 b) lekka - płyta gipsowa... str. 09 c) Montaż z modułem do zabudowy... str Wskazówki... str Czyszczenie... str Gwarancja... str. 24 2

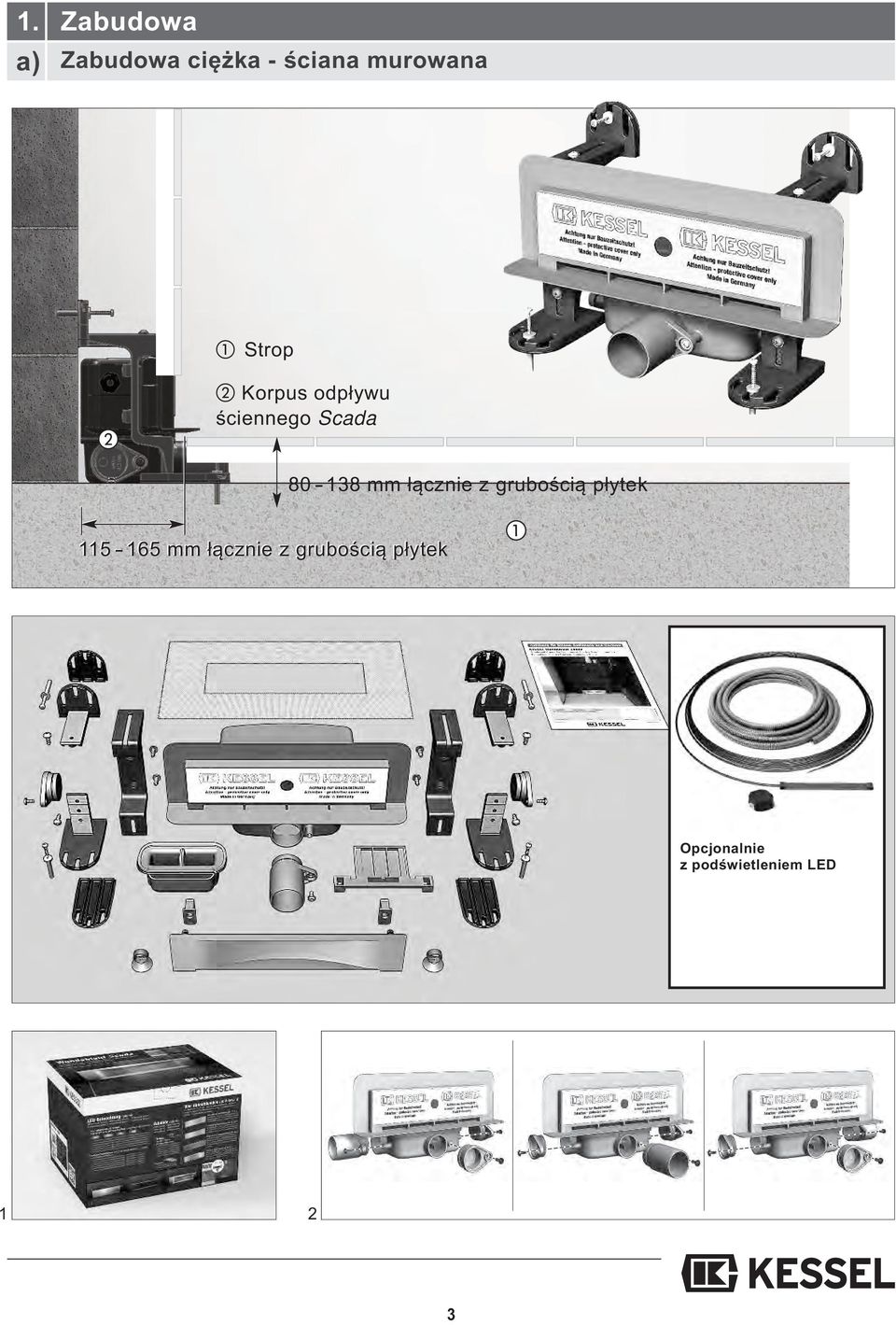

3 a) ciężka - ściana murowana a Strop b Korpus odpływu ściennego Scada mm łącznie z grubością płytek mm łącznie z grubością płytek Opcjonalnie z podświetleniem LED 1 2 3

4 a) ciężka - ściana murowana Opcjonalnie z otworami przesiąkającymi 3* 4*

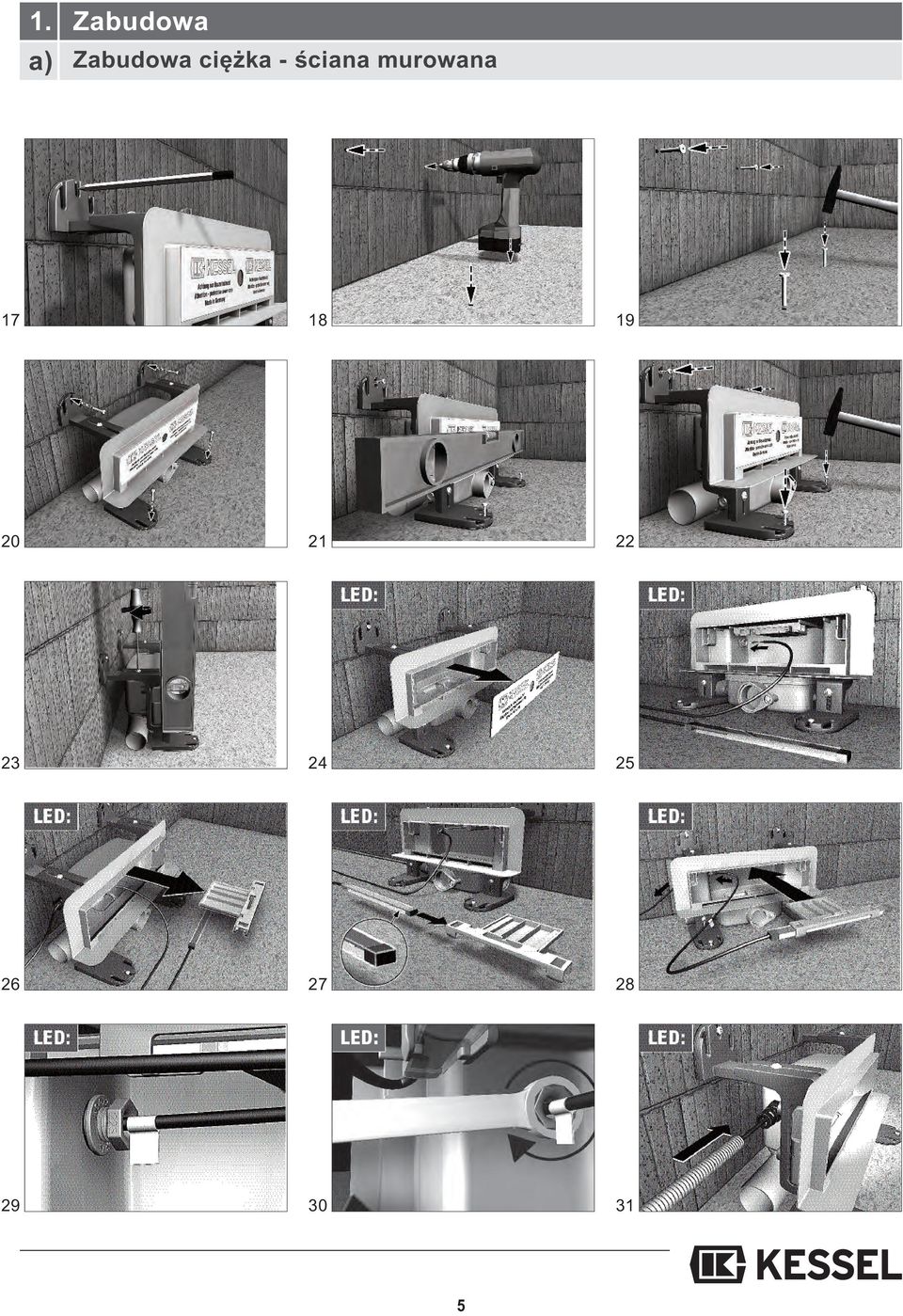

5 a) ciężka - ściana murowana LED:

6 a) ciężka - ściana murowana

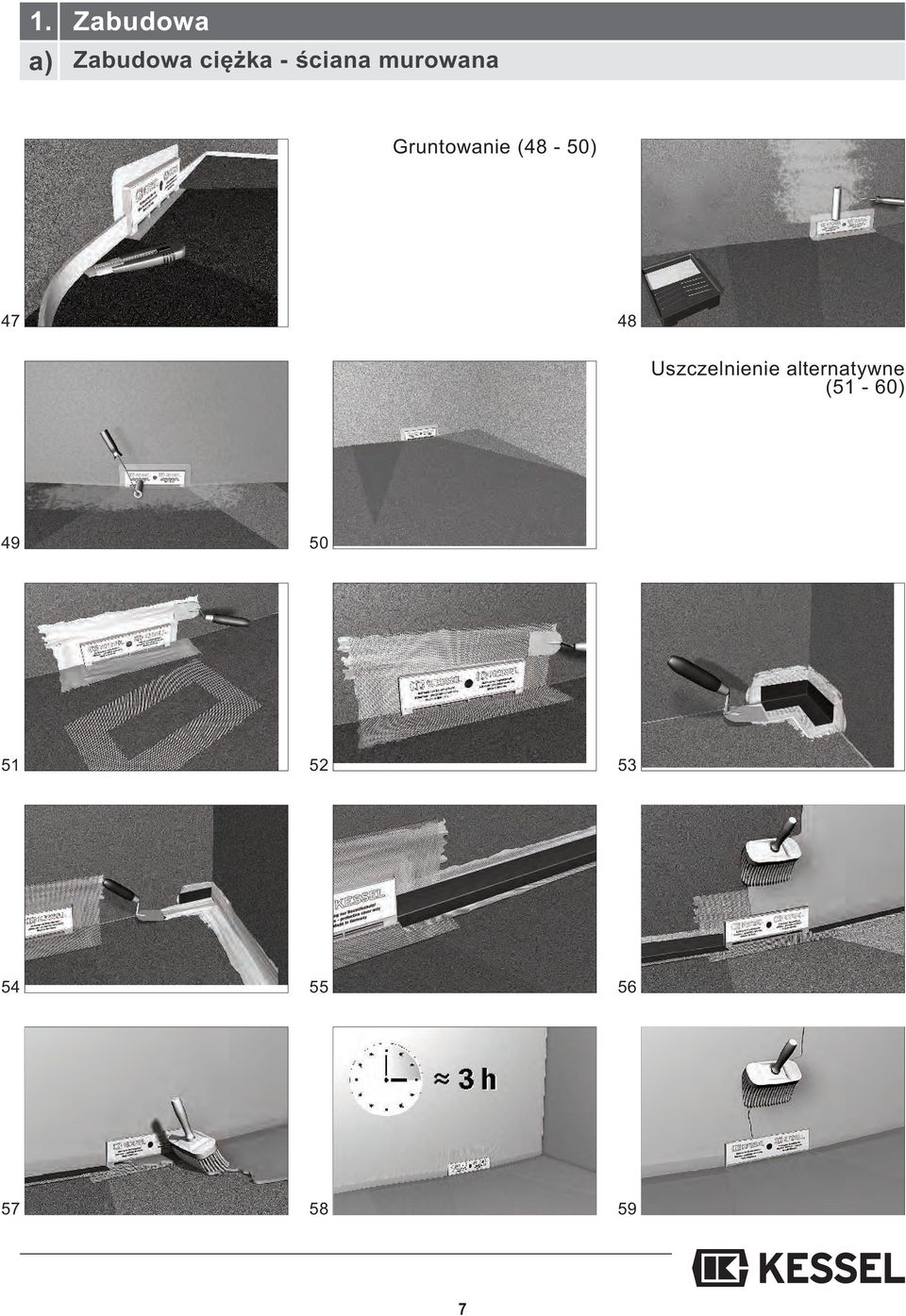

7 a) ciężka - ściana murowana Gruntowanie (48-50) Uszczelnienie alternatywne (51-60)

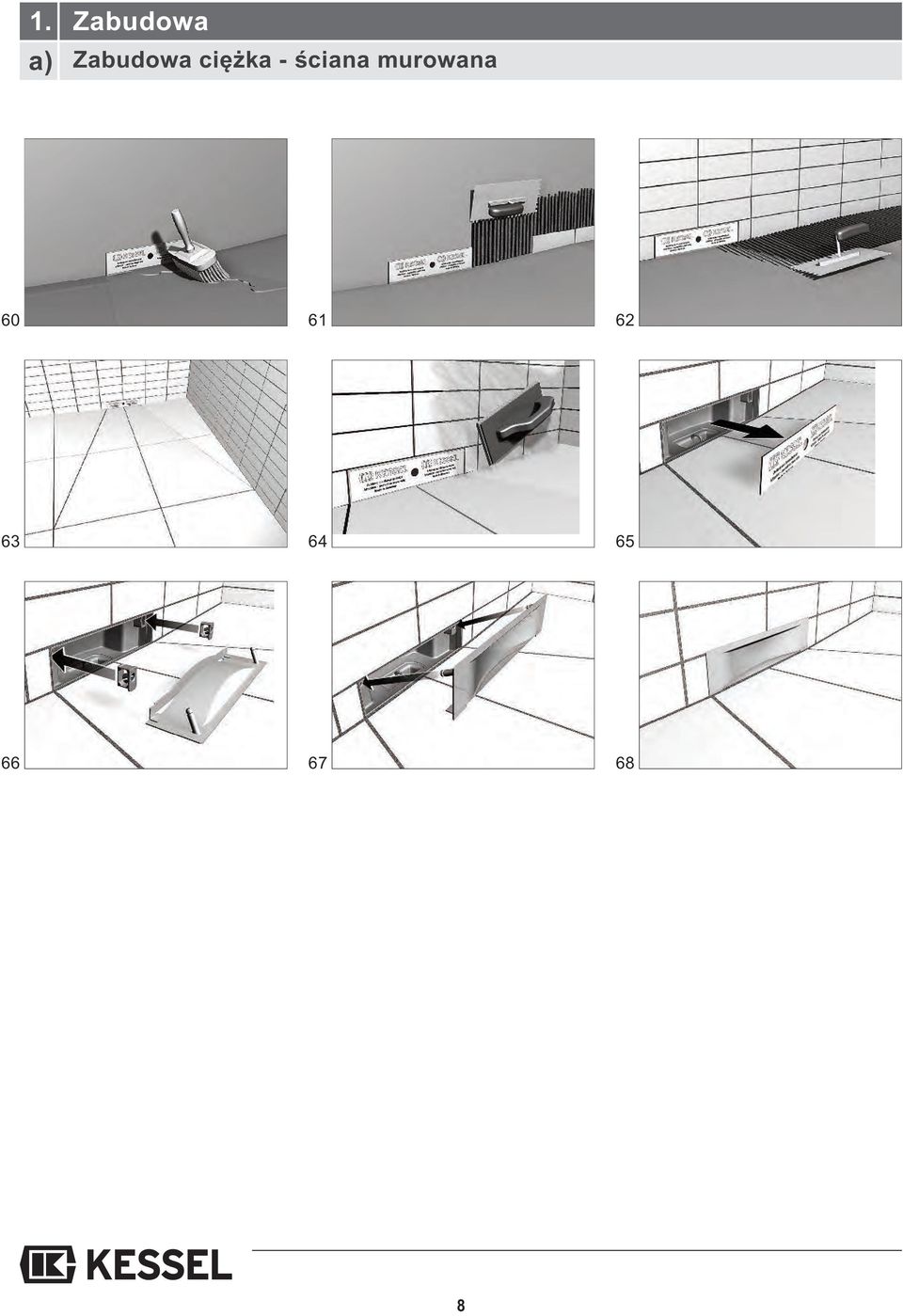

8 a) ciężka - ściana murowana

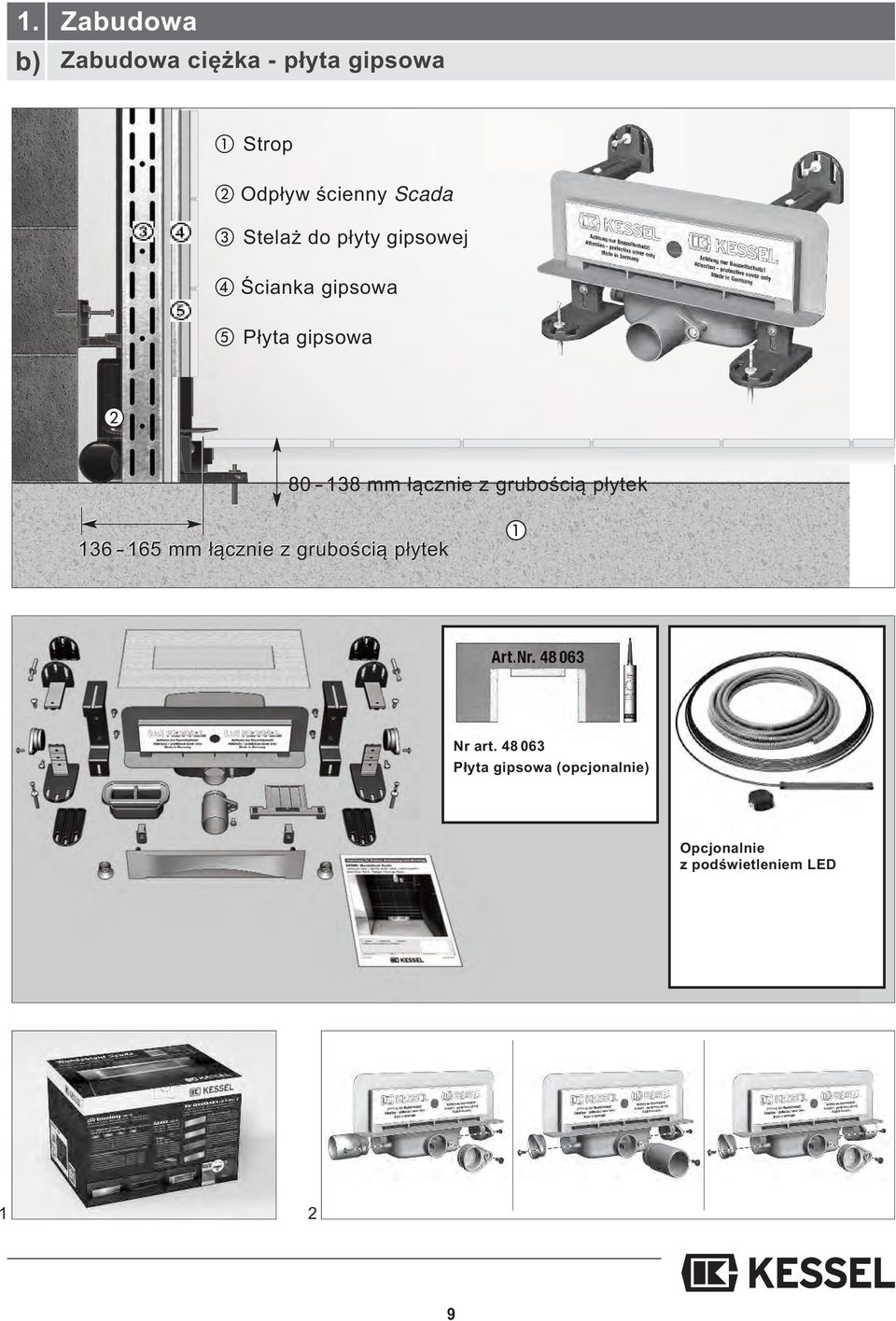

9 b) ciężka - płyta gipsowa a Strop b Odpływ ścienny Scada c Stelaż do płyty gipsowej d Ścianka gipsowa e Płyta gipsowa mm łącznie z grubością płytek mm łącznie z grubością płytek Nr art Płyta gipsowa (opcjonalnie) Opcjonalnie z podświetleniem LED 1 2 9

10 b) ciężka - płyta gipsowa Opcjonalnie z otworami przesiąkającymi 3* 4*

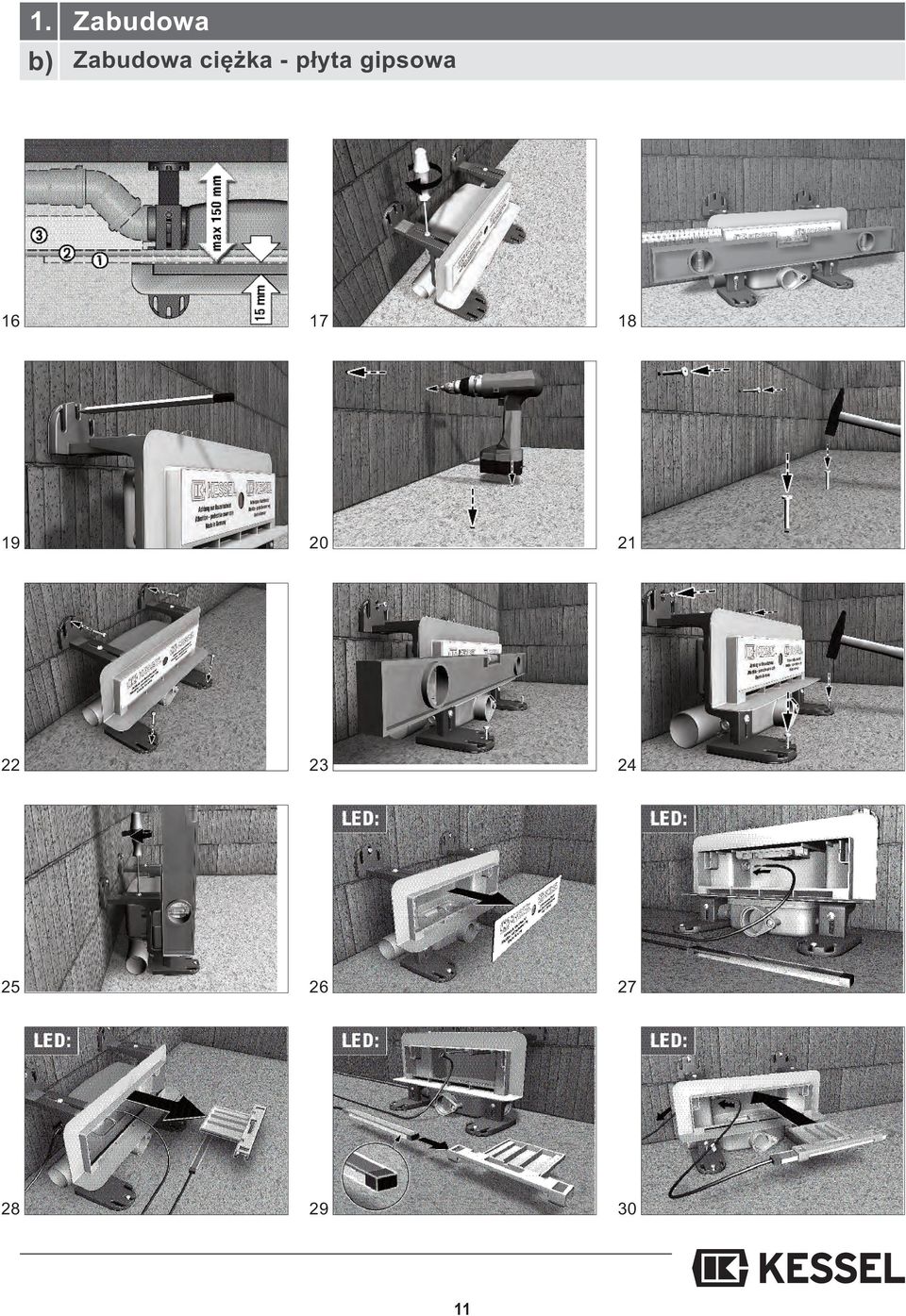

11 b) a) im Nassbau ciężka im Nassbau, - płyta im Nassbau, gipsowa im Nassbau, im Nassbau, im Nassbau, im Nassbau

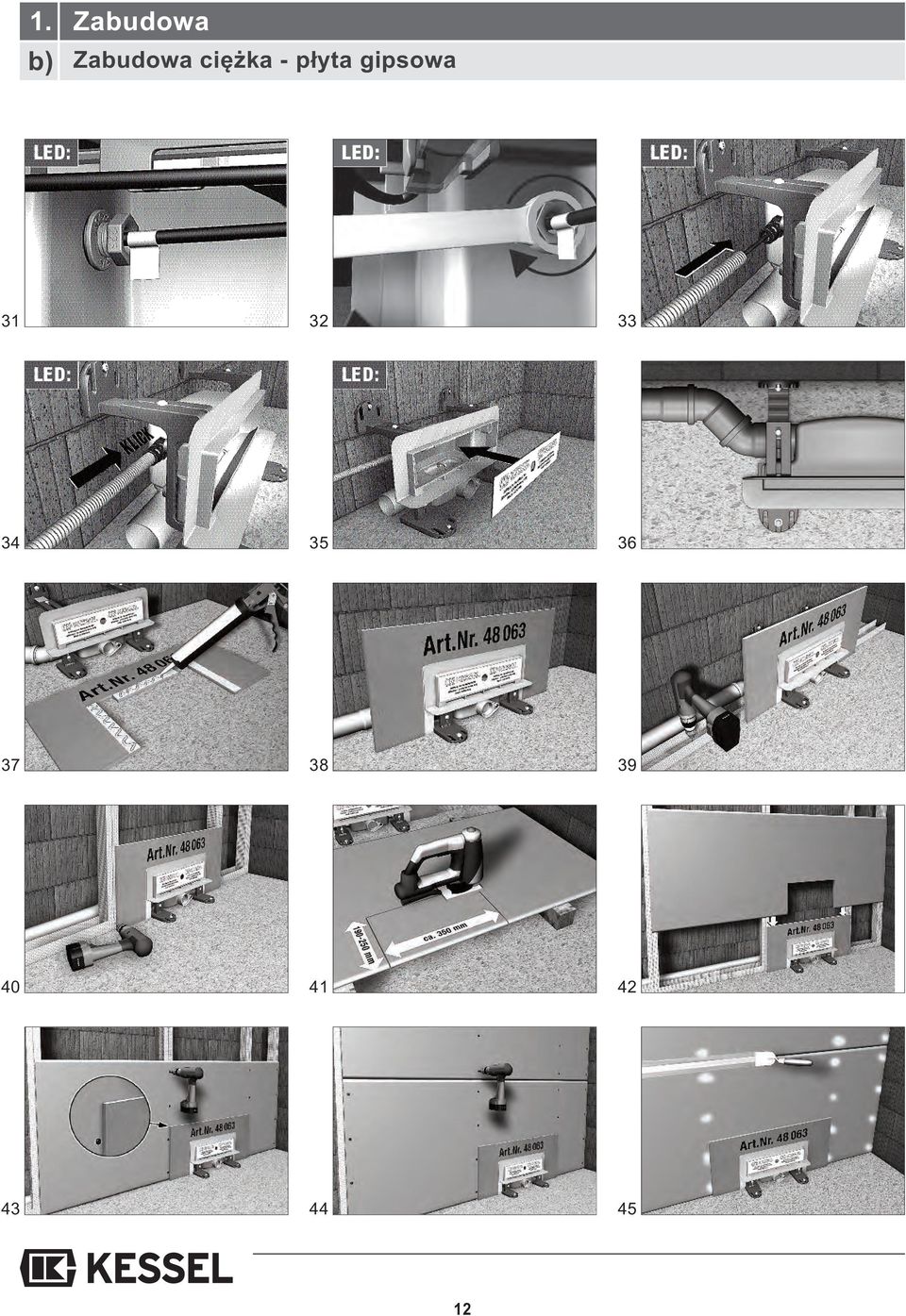

12 b) ciężka - płyta gipsowa LED:

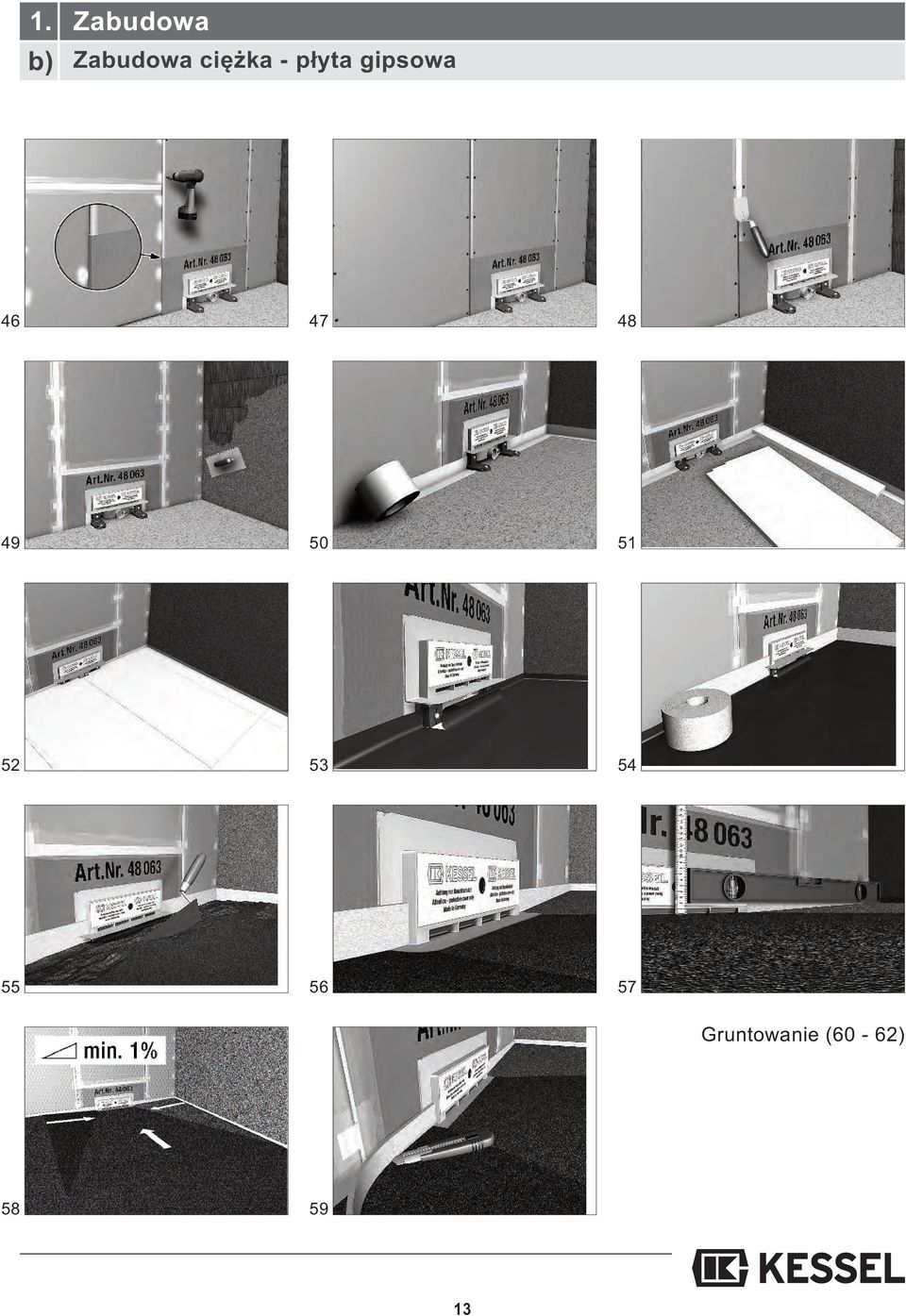

13 b) ciężka - płyta gipsowa Gruntowanie (60-62)

14 b) ciężka - płyta gipsowa Uszczelnienie alternatywne (63-72)

15 b) ciężka - płyta gipsowa

16 c) Montaż z modułem do zabudowy a Strop b Odpływ ścienny Scada z modułem do zabudowy c Płyta ze spadkiem d Ściana murowana 85 mm łącznie z grubością płytek 115 mm łącznie z grubościa grubością płytek Zestaw montażowy (opcjonalnie) Opcjonalnie z podświetleniem LED nr art Płyta ze spadkiem (opcjonalnie) 900 x 900 mm nrt art x 1200 mm nr art

17 c) Montaż z modułem do zabudowy Opcjonalnie z otworami przesiąkającymi 4x 1* 2* Początek jastrychu

18 c) Montaż z modułem do zabudowy Art.-Nr

19 c) Montaż z modułem do zabudowy Gruntowanie (39-40) Uszczelnienie alternatywne (41-45)

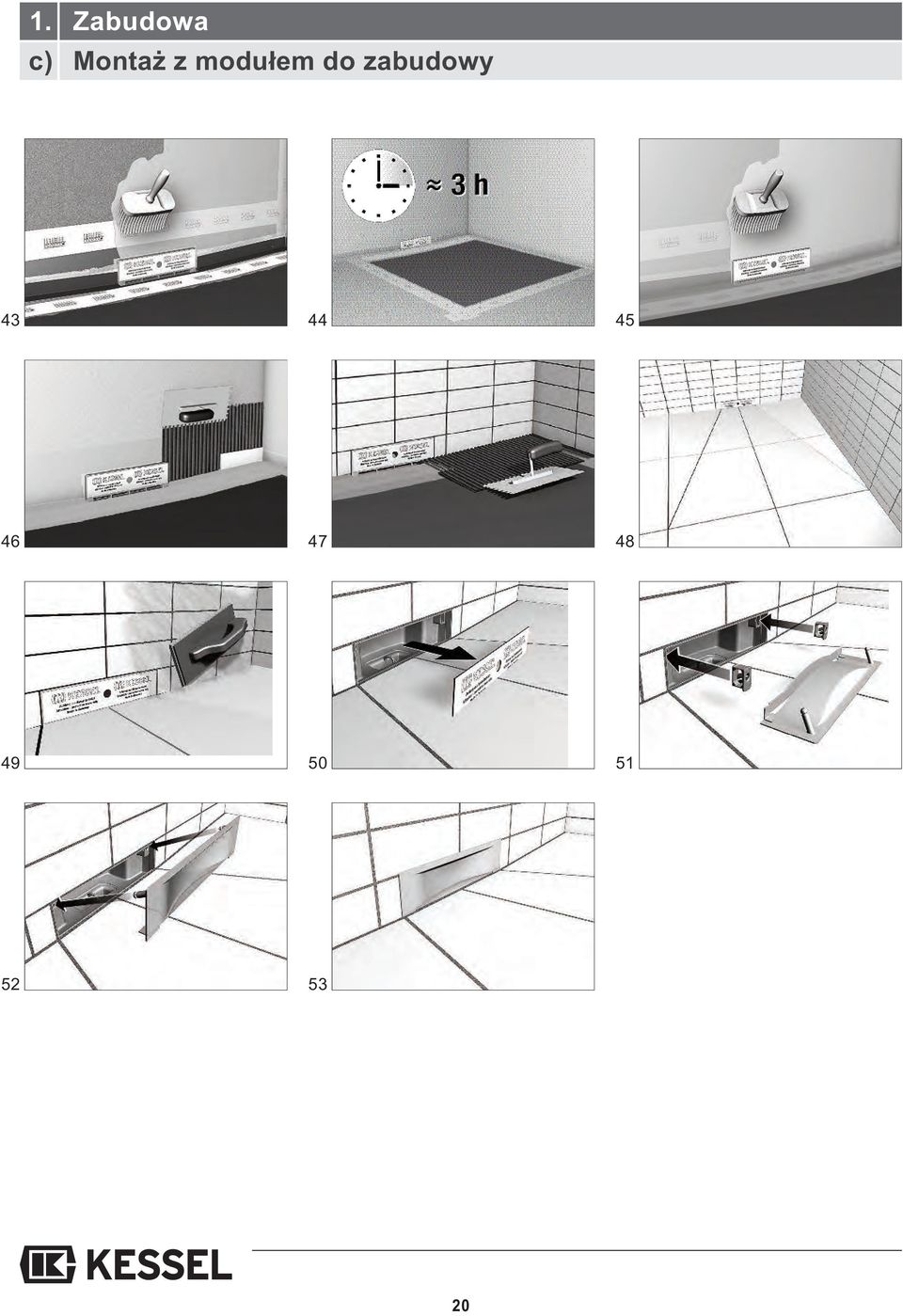

20 c) Montaż z modułem do zabudowy

21 2. Wskazówki Wskazówki: Należy przestrzegać wskazówek załączonej instrukcji obsługi zasilacza Zasilacz przeznaczony jest do zabudowy w głębokim gnieździe wtykowym, zgodnie z normami DIN i DIN VDE To gniazdo powinno być przeznaczone wyłącznie do tego celu. Gniazdo to nie może być używane jako gniazdo przejściowe, zaciskowe lub rozdzielcze, ponieważ w ten sposób wynikną problemy z miejscem. Wszelkie prace związane z elementami elektrycznymi moga być wykonywane jedynie przez wykwalifikowany i upoważniony personel. Instalacja komponentów w odpływie Scada LED powinna odbywać się w miejscach do tego przeznaczonych (chronionych) z zastosowaniem odpowiednich norm (DIN VDE ). Przy instalacji, użytkowaniu i konserwacji odpływu KESSEL Scada LED zastosowanie mają obowiązujące wytyczne i normy miejscowe/krajowe oraz lokalne przepisy dotyczące dostarczania energi oraz jej wykorzystania. 21
