Sterownik Pracy Wentylatora Fx21

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sterownik Pracy Wentylatora Fx21"

Transkrypt

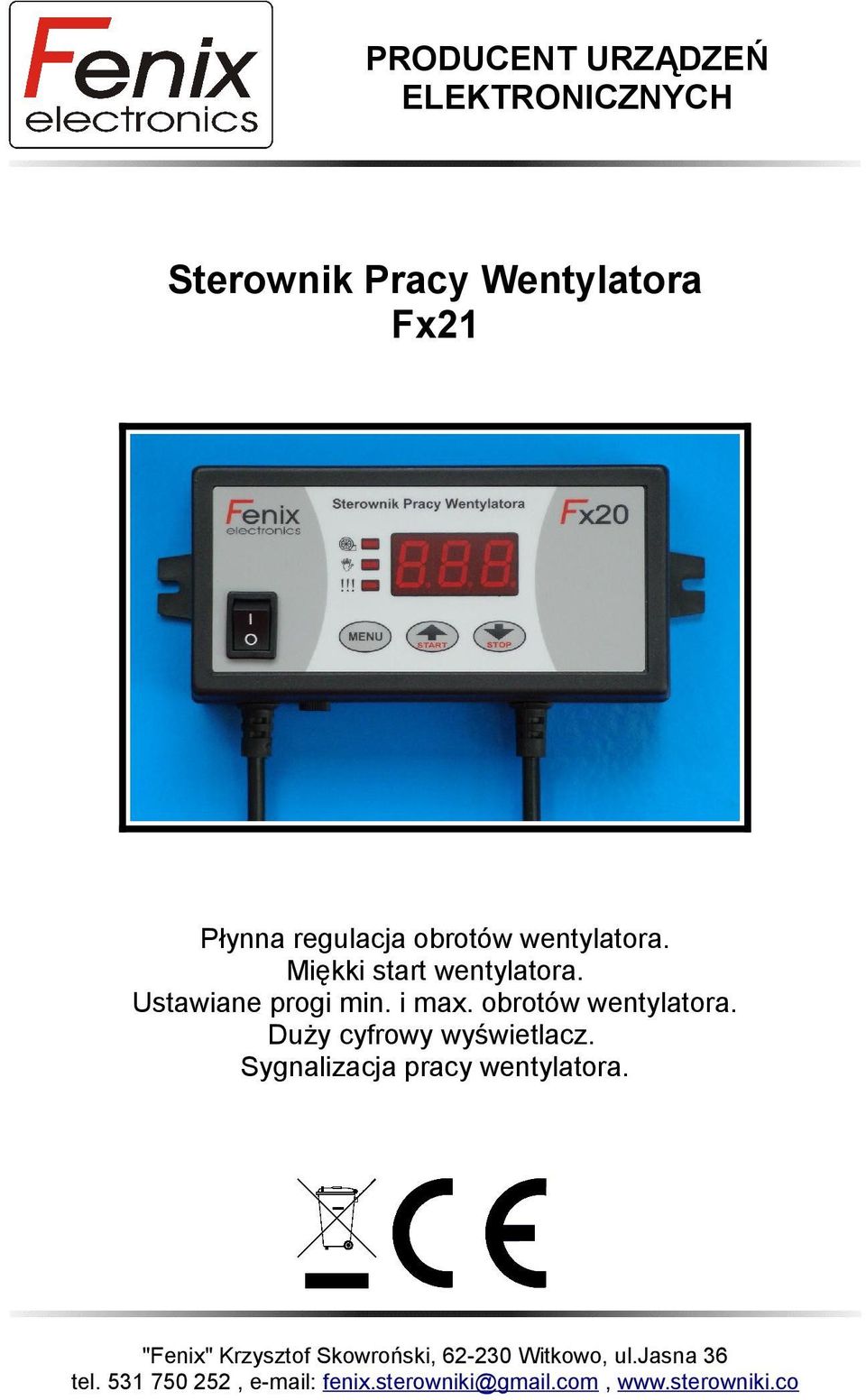

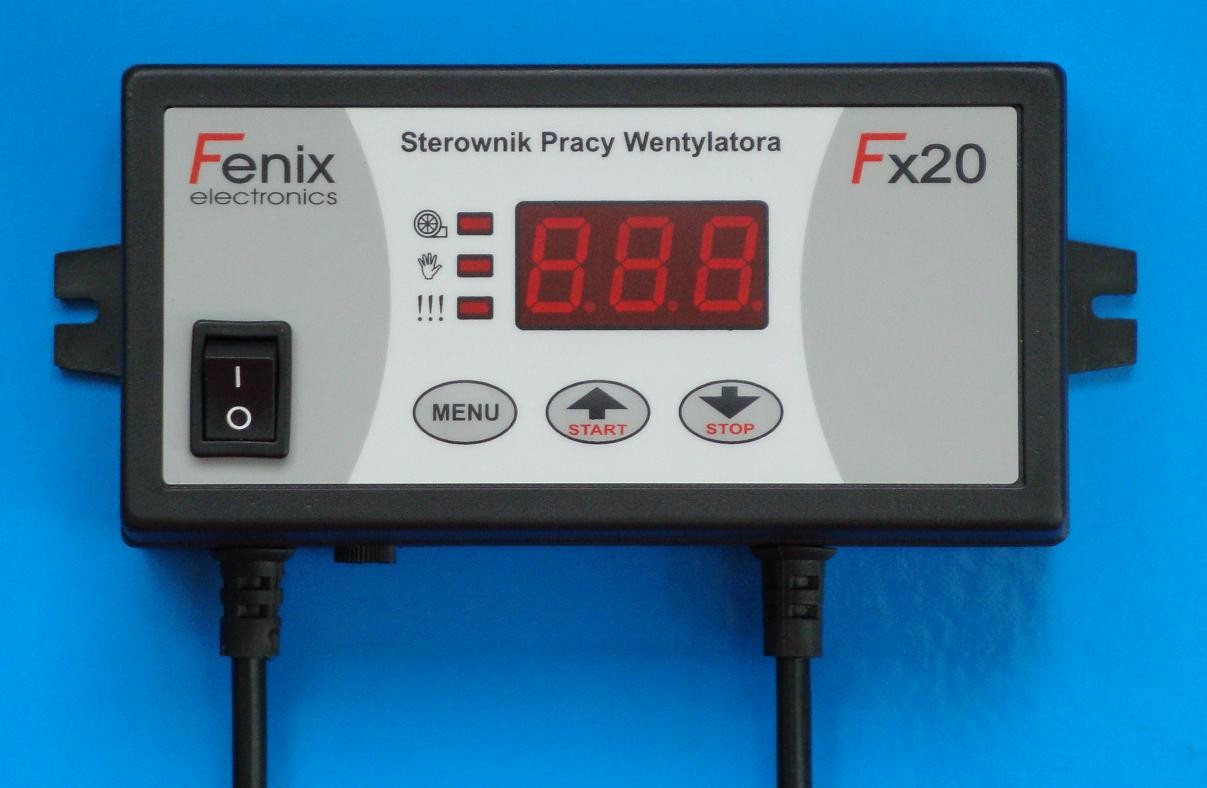

1 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Sterownik Pracy Wentylatora Fx21 Płynna regulacja obrotów wentylatora. Miękki start wentylatora. Ustawiane progi min. i max. obrotów wentylatora. Duży cyfrowy wyświetlacz. Sygnalizacja pracy wentylatora. "Fenix" Krzysztof Skowroński, Witkowo, ul.jasna 36 tel ,

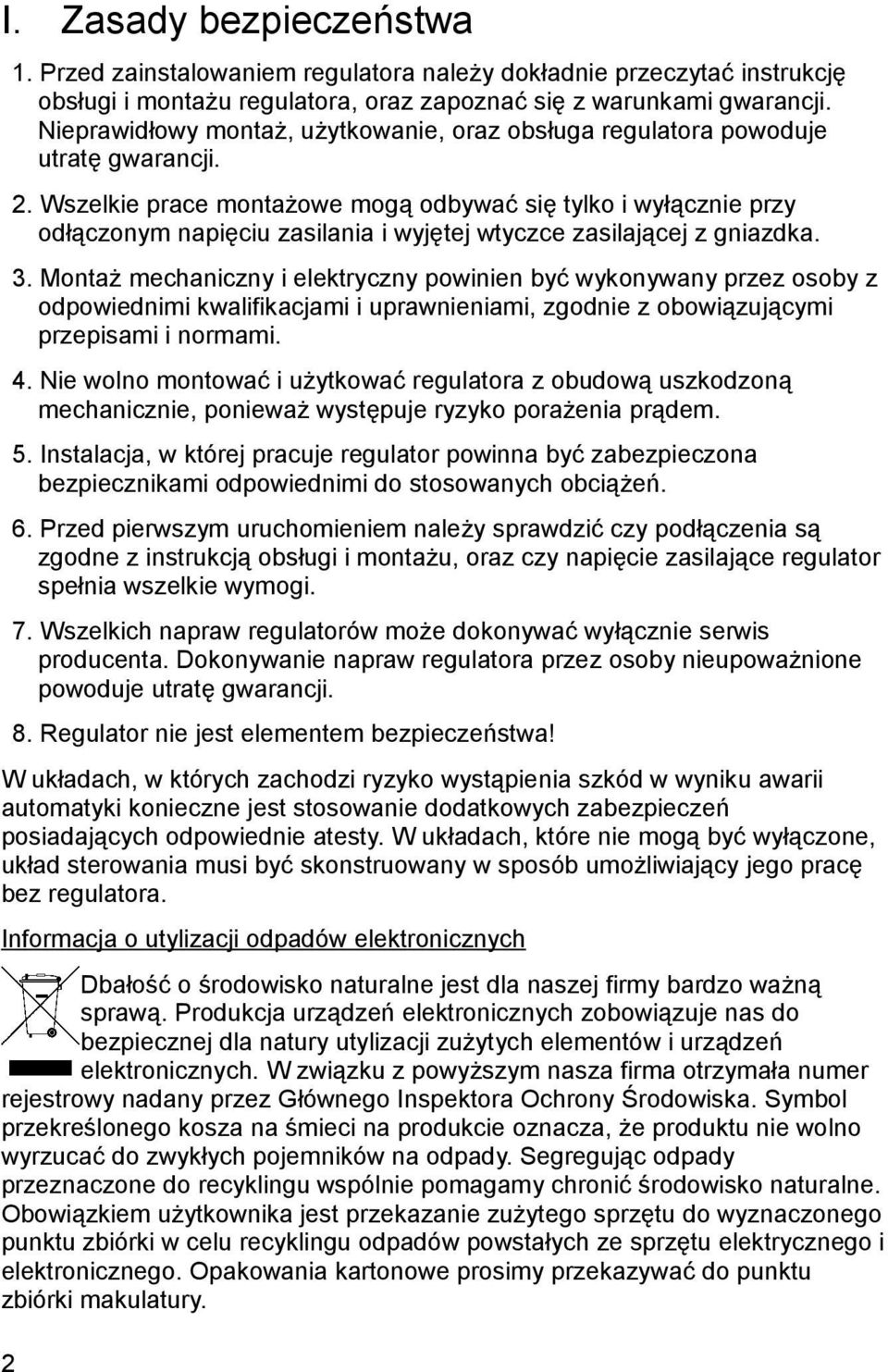

2 I. Zasady bezpieczeństwa 1. Przed zainstalowaniem regulatora należy dokładnie przeczytać instrukcję obsługi i montażu regulatora, oraz zapoznać się z warunkami gwarancji. Nieprawidłowy montaż, użytkowanie, oraz obsługa regulatora powoduje utratę gwarancji. 2. Wszelkie prace montażowe mogą odbywać się tylko i wyłącznie przy odłączonym napięciu zasilania i wyjętej wtyczce zasilającej z gniazdka. 3. Montaż mechaniczny i elektryczny powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 4. Nie wolno montować i użytkować regulatora z obudową uszkodzoną mechanicznie, ponieważ występuje ryzyko porażenia prądem. 5. Instalacja, w której pracuje regulator powinna być zabezpieczona bezpiecznikami odpowiednimi do stosowanych obciążeń. 6. Przed pierwszym uruchomieniem należy sprawdzić czy podłączenia są zgodne z instrukcją obsługi i montażu, oraz czy napięcie zasilające regulator spełnia wszelkie wymogi. 7. Wszelkich napraw regulatorów może dokonywać wyłącznie serwis producenta. Dokonywanie napraw regulatora przez osoby nieupoważnione powoduje utratę gwarancji. 8. Regulator nie jest elementem bezpieczeństwa! W układach, w których zachodzi ryzyko wystąpienia szkód w wyniku awarii automatyki konieczne jest stosowanie dodatkowych zabezpieczeń posiadających odpowiednie atesty. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez regulatora. Informacja o utylizacji odpadów elektronicznych Dbałość o środowisko naturalne jest dla naszej firmy bardzo ważną sprawą. Produkcja urządzeń elektronicznych zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z powyższym nasza firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu wspólnie pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Opakowania kartonowe prosimy przekazywać do punktu zbiórki makulatury. 2

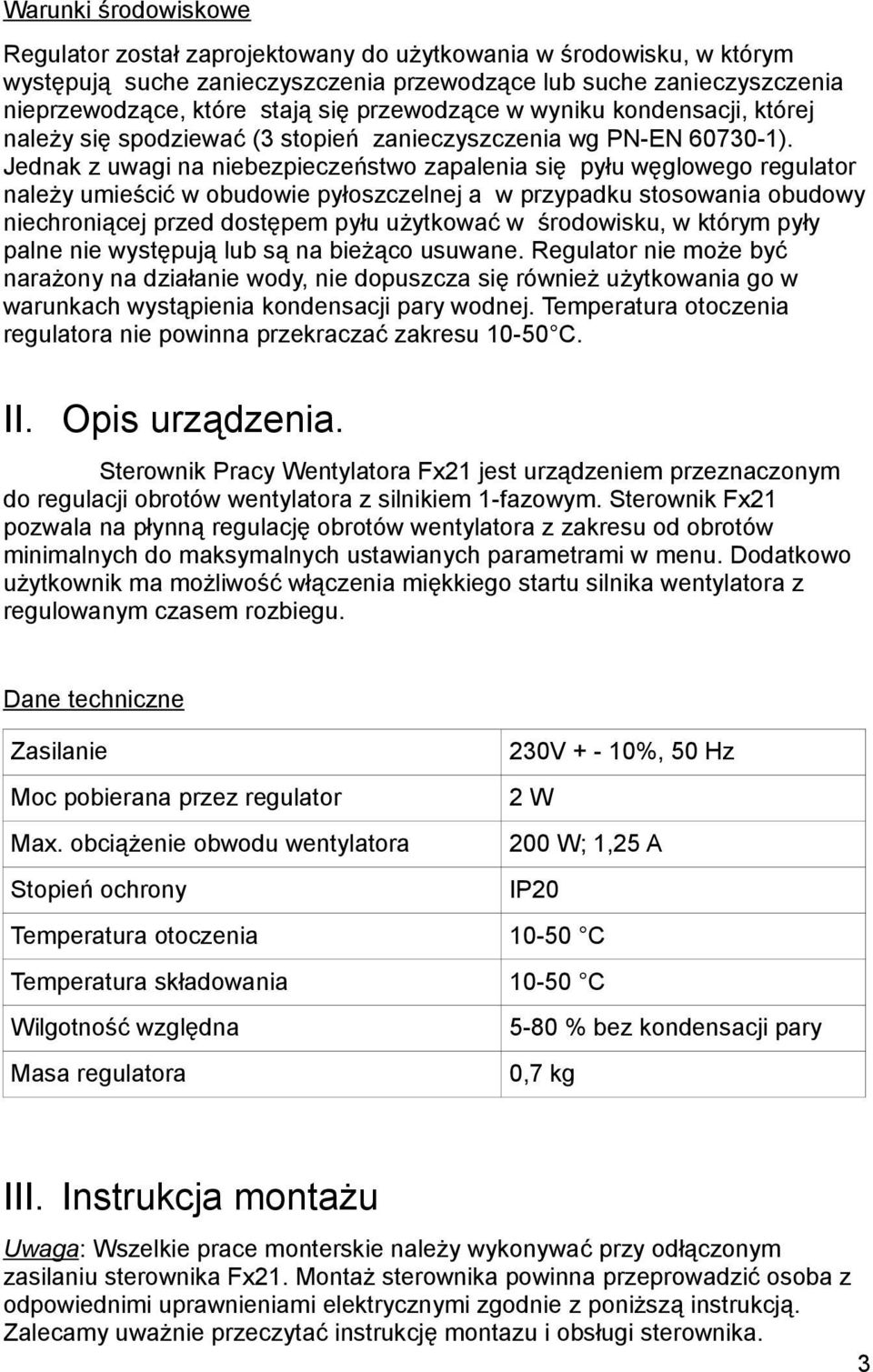

3 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku, w którym występują suche zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji, której należy się spodziewać (3 stopień zanieczyszczenia wg PN-EN ). Jednak z uwagi na niebezpieczeństwo zapalenia się pyłu węglowego regulator należy umieścić w obudowie pyłoszczelnej a w przypadku stosowania obudowy niechroniącej przed dostępem pyłu użytkować w środowisku, w którym pyły palne nie występują lub są na bieżąco usuwane. Regulator nie może być narażony na działanie wody, nie dopuszcza się również użytkowania go w warunkach wystąpienia kondensacji pary wodnej. Temperatura otoczenia regulatora nie powinna przekraczać zakresu C. II. Opis urządzenia. Sterownik Pracy Wentylatora Fx21 jest urządzeniem przeznaczonym do regulacji obrotów wentylatora z silnikiem 1-fazowym. Sterownik Fx21 pozwala na płynną regulację obrotów wentylatora z zakresu od obrotów minimalnych do maksymalnych ustawianych parametrami w menu. Dodatkowo użytkownik ma możliwość włączenia miękkiego startu silnika wentylatora z regulowanym czasem rozbiegu. Dane techniczne Zasilanie 230V %, 50 Hz Moc pobierana przez regulator 2 W Max. obciążenie obwodu wentylatora 200 W; 1,25 A Stopień ochrony IP20 Temperatura otoczenia C Temperatura składowania C Wilgotność względna 5-80 % bez kondensacji pary Masa regulatora 0,7 kg III. Instrukcja montażu Uwaga: Wszelkie prace monterskie należy wykonywać przy odłączonym zasilaniu sterownika Fx21. Montaż sterownika powinna przeprowadzić osoba z odpowiednimi uprawnieniami elektrycznymi zgodnie z poniższą instrukcją. Zalecamy uważnie przeczytać instrukcję montazu i obsługi sterownika. 3

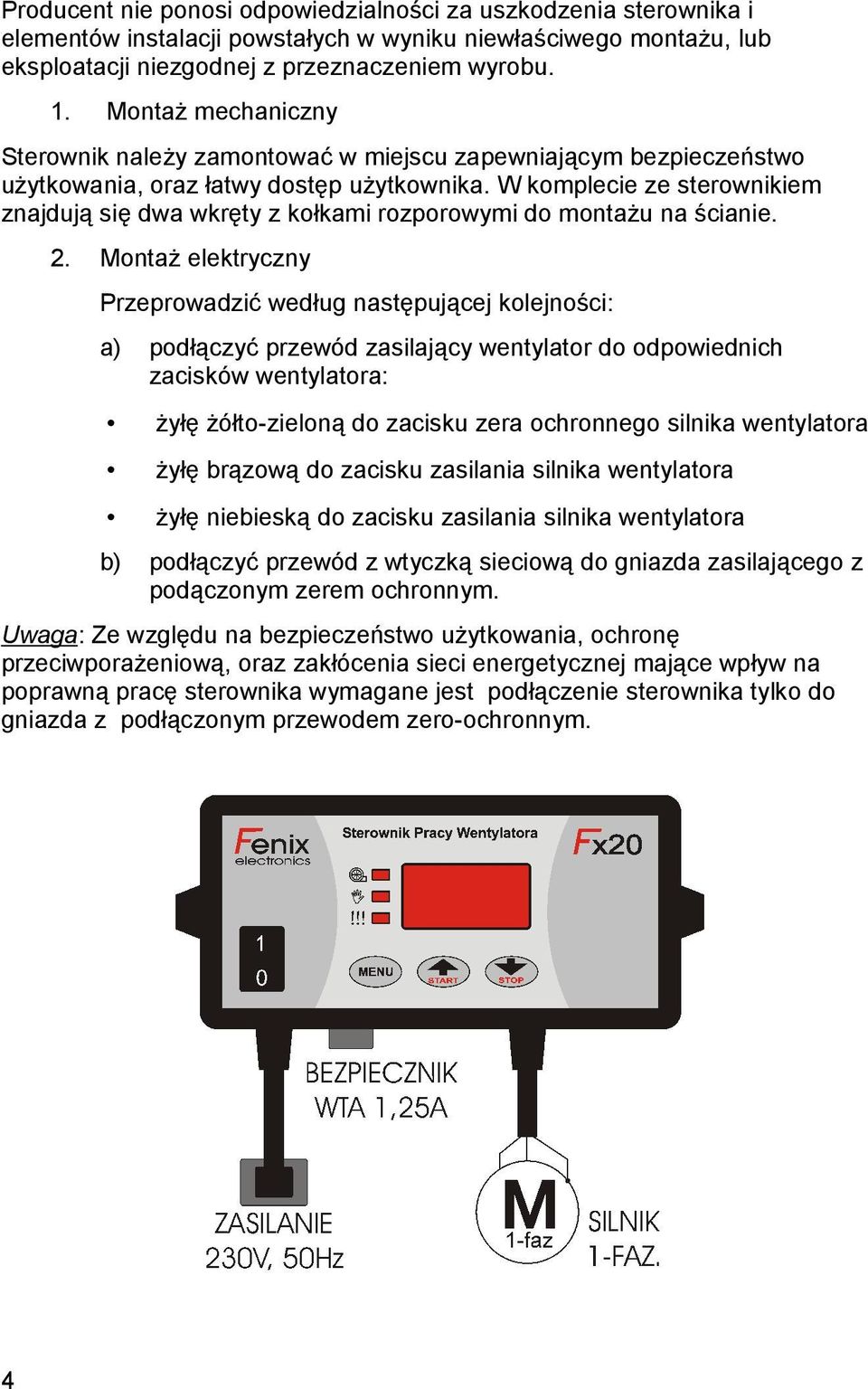

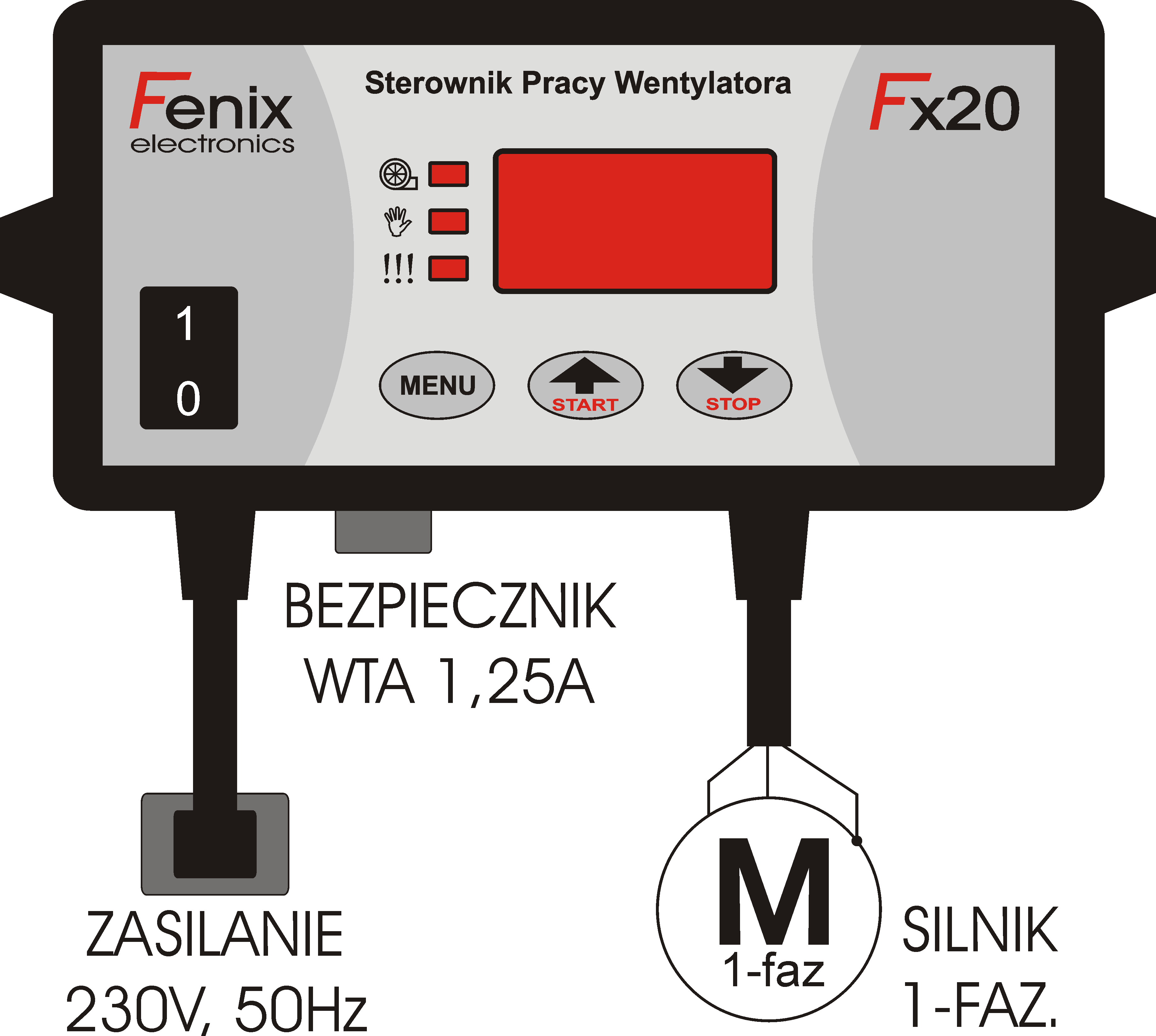

4 Producent nie ponosi odpowiedzialności za uszkodzenia sterownika i elementów instalacji powstałych w wyniku niewłaściwego montażu, lub eksploatacji niezgodnej z przeznaczeniem wyrobu. 1. Montaż mechaniczny Sterownik należy zamontować w miejscu zapewniającym bezpieczeństwo użytkowania, oraz łatwy dostęp użytkownika. W komplecie ze sterownikiem znajdują się dwa wkręty z kołkami rozporowymi do montażu na ścianie. 2. Montaż elektryczny Przeprowadzić według następującej kolejności: a) podłączyć przewód zasilający wentylator do odpowiednich zacisków wentylatora: żyłę żółto-zieloną do zacisku zera ochronnego silnika wentylatora żyłę brązową do zacisku zasilania silnika wentylatora żyłę niebieską do zacisku zasilania silnika wentylatora b) podłączyć przewód z wtyczką sieciową do gniazda zasilającego z podączonym zerem ochronnym. Uwaga: Ze względu na bezpieczeństwo użytkowania, ochronę przeciwporażeniową, oraz zakłócenia sieci energetycznej mające wpływ na poprawną pracę sterownika wymagane jest podłączenie sterownika tylko do gniazda z podłączonym przewodem zero-ochronnym. 4

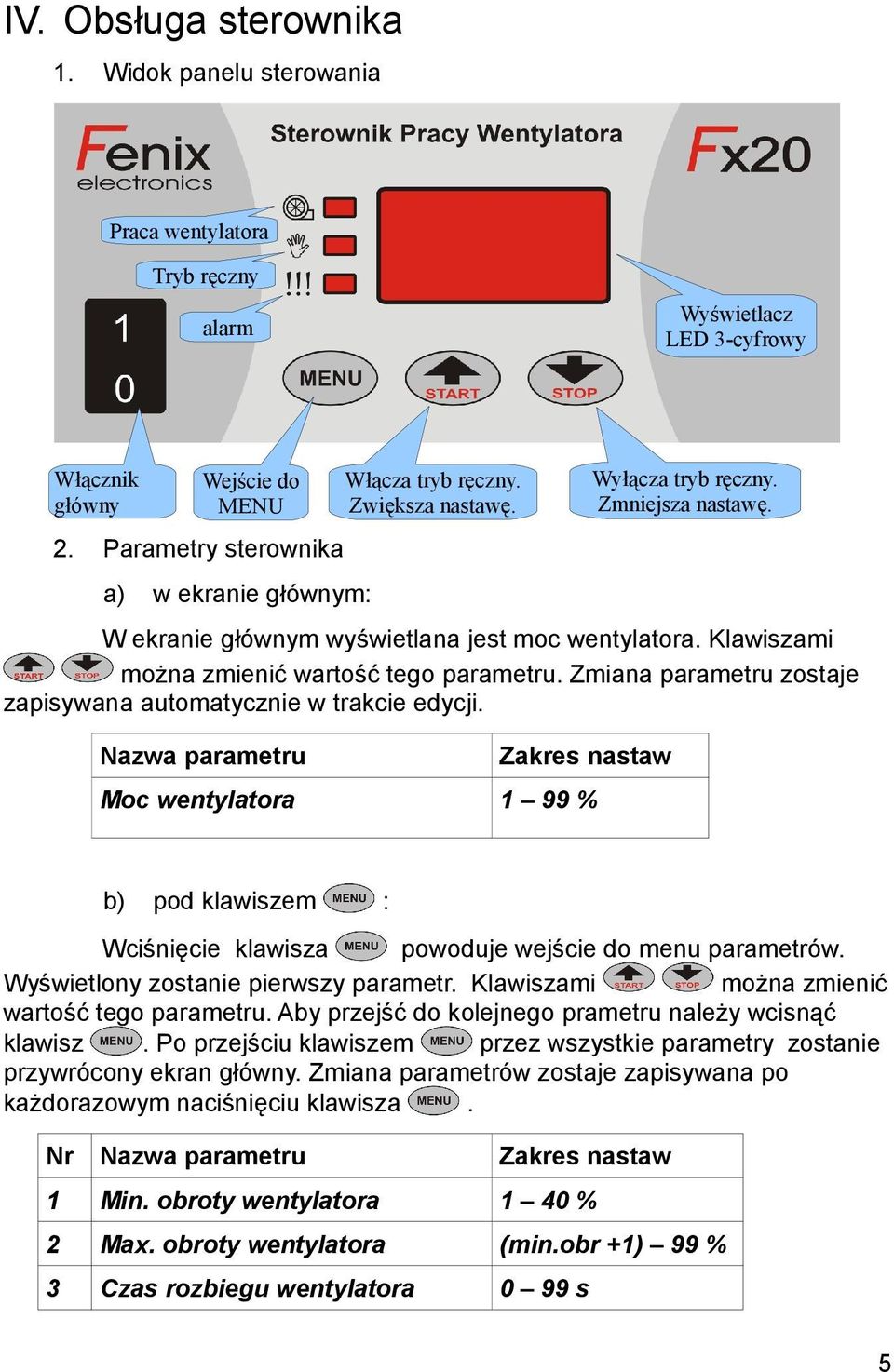

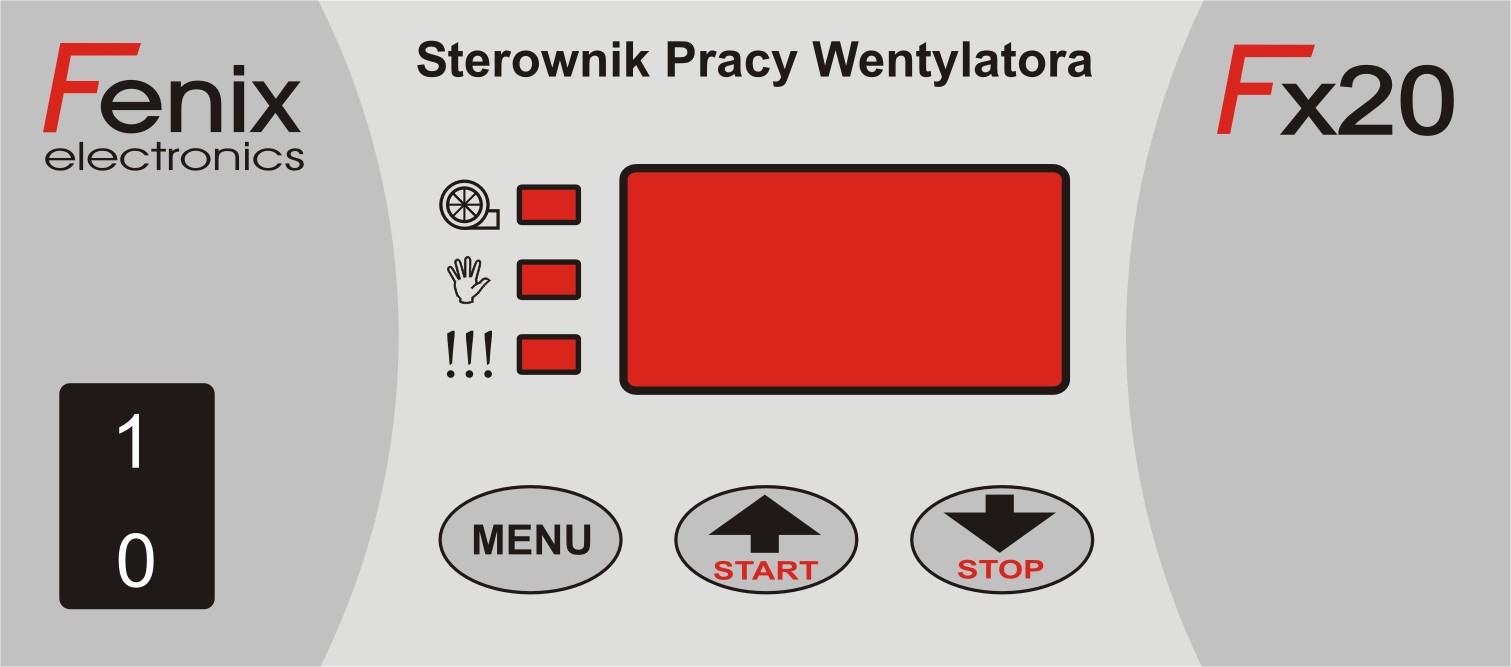

5 IV. Obsługa sterownika 1. Widok panelu sterowania Praca wentylatora Tryb ręczny alarm Wyświetlacz LED 3-cyfrowy Włącznik główny Wejście do MENU 2. Parametry sterownika a) w ekranie głównym: W ekranie głównym wyświetlana jest moc wentylatora. Klawiszami można zmienić wartość tego parametru. Zmiana parametru zostaje zapisywana automatycznie w trakcie edycji. Nazwa parametru Włącza tryb ręczny. Zwiększa nastawę. Zakres nastaw Moc wentylatora 1 99 % Wyłącza tryb ręczny. Zmniejsza nastawę. b) pod klawiszem : Wciśnięcie klawisza powoduje wejście do menu parametrów. Wyświetlony zostanie pierwszy parametr. Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego prametru należy wcisnąć klawisz. Po przejściu klawiszem przez wszystkie parametry zostanie przywrócony ekran główny. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza. Nr Nazwa parametru Zakres nastaw 1 Min. obroty wentylatora 1 40 % 2 Max. obroty wentylatora (min.obr +1) 99 % 3 Czas rozbiegu wentylatora 0 99 s 5

6 6

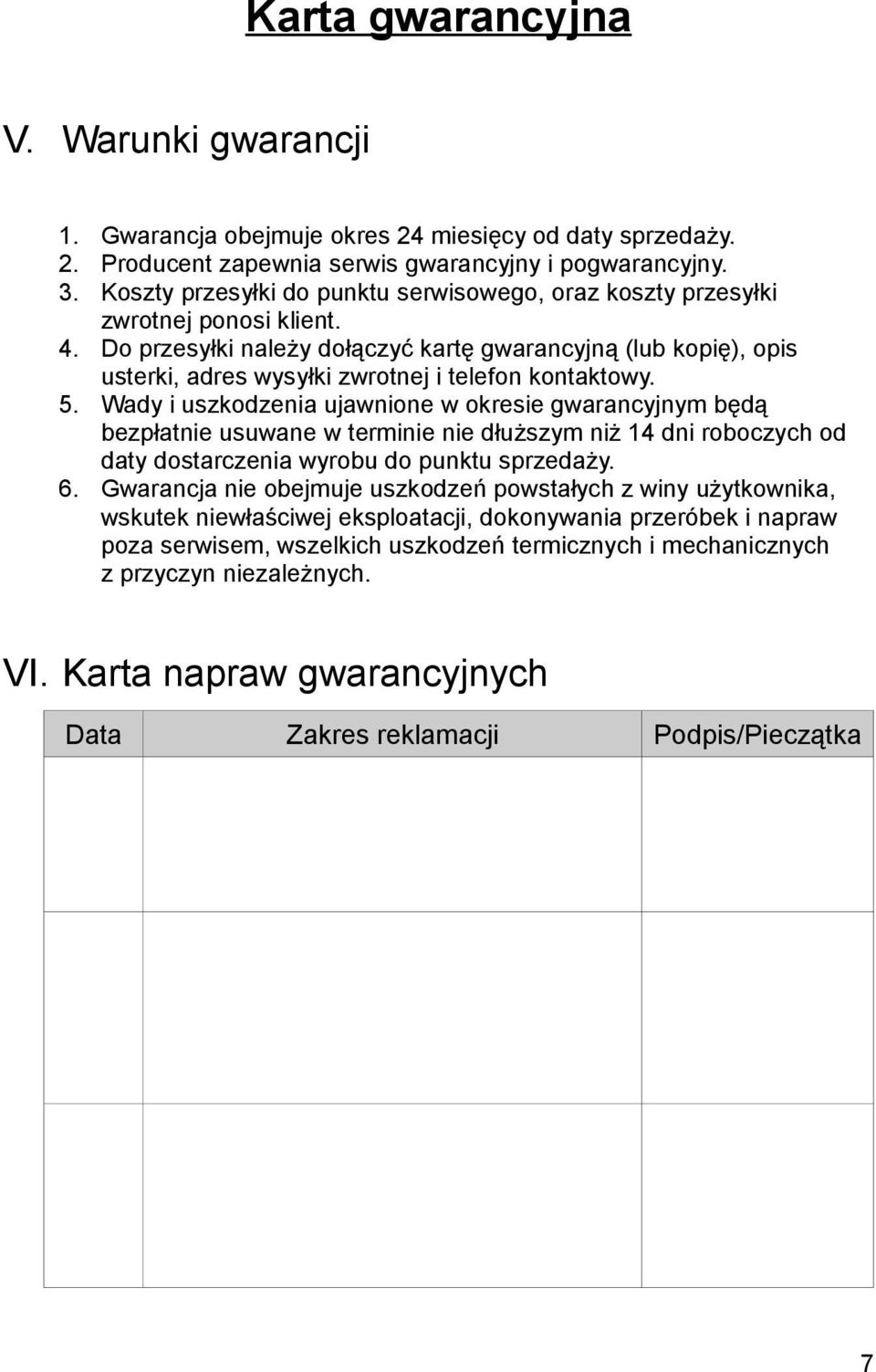

7 Karta gwarancyjna V. Warunki gwarancji 1. Gwarancja obejmuje okres 24 miesięcy od daty sprzedaży. 2. Producent zapewnia serwis gwarancyjny i pogwarancyjny. 3. Koszty przesyłki do punktu serwisowego, oraz koszty przesyłki zwrotnej ponosi klient. 4. Do przesyłki należy dołączyć kartę gwarancyjną (lub kopię), opis usterki, adres wysyłki zwrotnej i telefon kontaktowy. 5. Wady i uszkodzenia ujawnione w okresie gwarancyjnym będą bezpłatnie usuwane w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia wyrobu do punktu sprzedaży. 6. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika, wskutek niewłaściwej eksploatacji, dokonywania przeróbek i napraw poza serwisem, wszelkich uszkodzeń termicznych i mechanicznych z przyczyn niezależnych. VI. Karta napraw gwarancyjnych Data Zakres reklamacji Podpis/Pieczątka 7

8 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Sterownik Pracy Wentylatora Fx21 Nr fabryczny: Fx21/ _ Data produkcji: - - Data sprzedaży: - - "Fenix" Krzysztof Skowroński, Witkowo, ul.jasna 36 tel ,
