1

2 Mosty Most rodzaj przeprawy w postaci budowli inżynierskiej, której konstrukcja pozwala na pokonanie przeszkody wodnej (rzeki, jeziora, zatoki, morskiej cieśniny itp.)

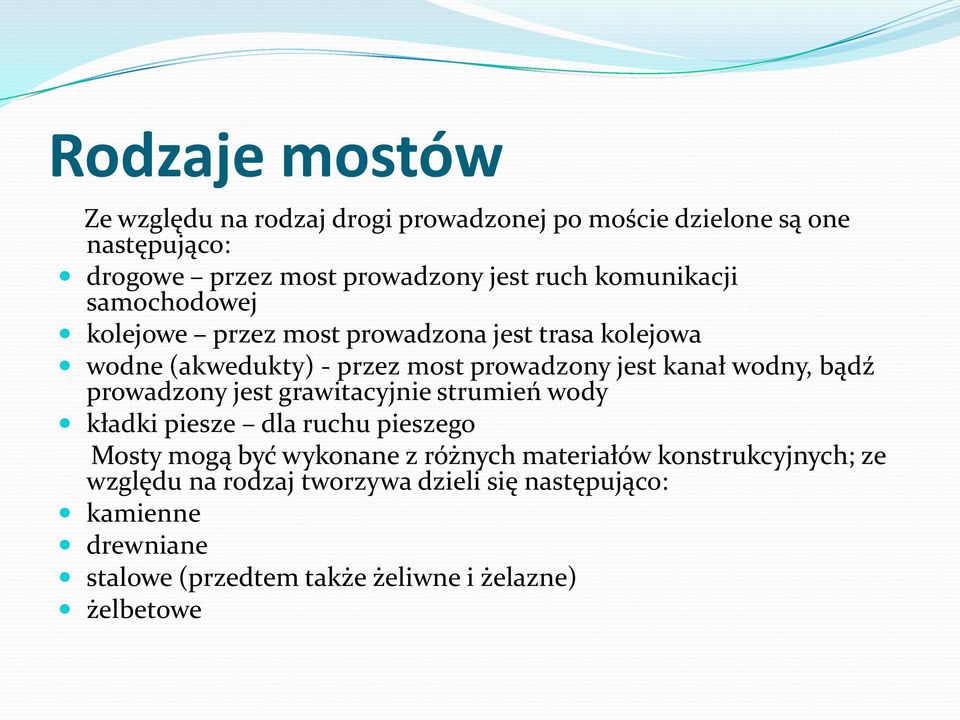

3 Rodzaje mostów Ze względu na rodzaj drogi prowadzonej po moście dzielone są one następująco: drogowe przez most prowadzony jest ruch komunikacji samochodowej kolejowe przez most prowadzona jest trasa kolejowa wodne (akwedukty) - przez most prowadzony jest kanał wodny, bądź prowadzony jest grawitacyjnie strumień wody kładki piesze dla ruchu pieszego Mosty mogą być wykonane z różnych materiałów konstrukcyjnych; ze względu na rodzaj tworzywa dzieli się następująco: kamienne drewniane stalowe (przedtem także żeliwne i żelazne) żelbetowe

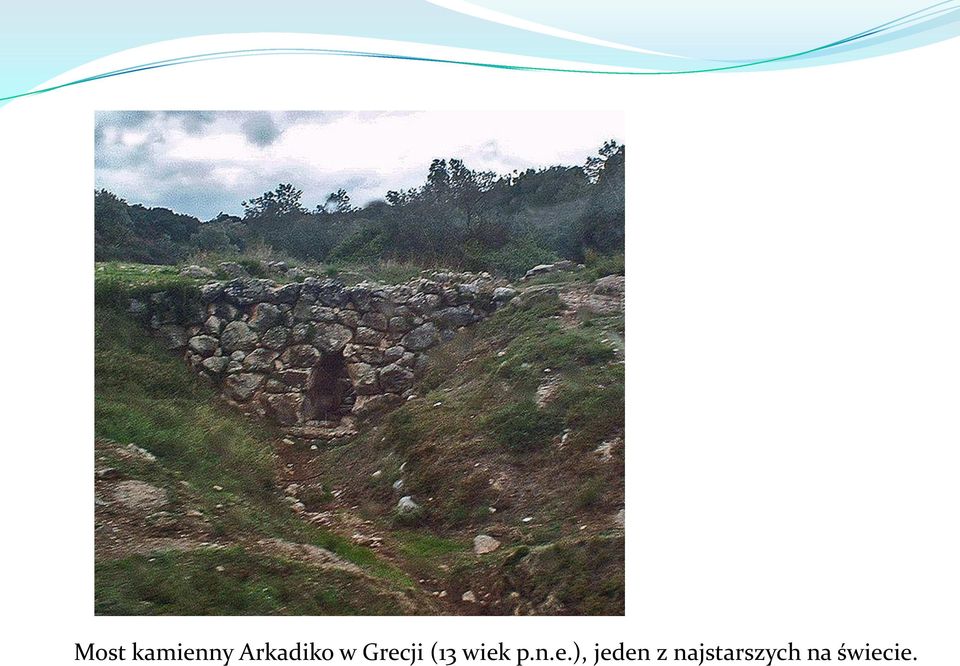

4 Most kamienny Arkadiko w Grecji (13 wiek p.n.e.), jeden z najstarszych na świecie.

5 Most bambusowy na rzece Kali Serayu koło Wonosobo

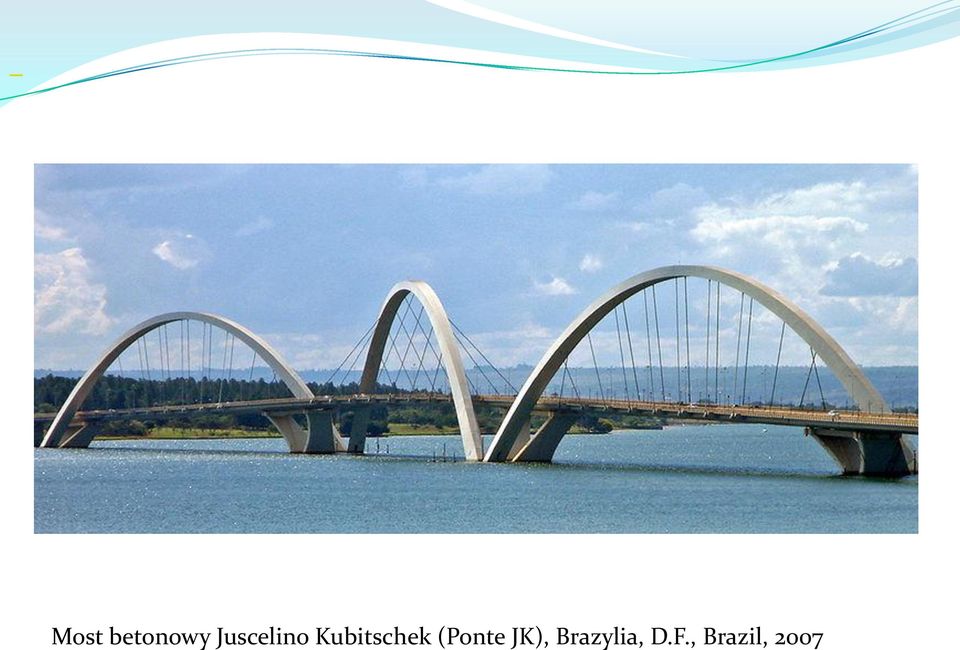

6 Size of this preview: pixels Most betonowy Juscelino Kubitschek (Ponte JK), Brazylia, D.F., Brazil, 20077

7 Można spotkać rozwiązania, w których podpory wykonane są z innego tworzywa niż przęsła, np. stalowe przęsła na filarach z cegły (most stalowo-ceglany). Podstawowymi elementami konstrukcji mostu są filary, na których za pośrednictwem łożysk mostowych opierają się przęsła. Skrajne podpory noszą nazwę przyczółków. Filary znajdujące się w wodzie są chronione przed naporem kry przez izbice. Pierwszym na świecie mostem z materiałów innych niż drewno i kamień jest most Iron Bridge wykonany w 1779 z elementów z lanego żeliwa, otwarty do eksploatacji 1 stycznia 1781 roku w Ironbridge w Shropshire w Anglii. Skonstruowany on został tak samo, jak do tamtych czasów budowano mosty drewniane: elementy mostu łączono ze sobą na wpusty i kliny, nie używając żadnych później powszechnie w takich konstrukcjach stosowanych elementów, jak śruby i nity. Szczeliny uszczelniano blachą ołowianą. Ruch drogowy na tym moście wstrzymano dopiero w roku 1934 i to wcale nie dlatego, że żeliwo w nim popękało lub skorodowało, a dlatego, że skarpy wąwozu - doliny rzeki Severn, nad którą został przeprowadzony - ulegały systematycznemu osuwaniu się i zbliżały się do siebie na tyle, że most poważnie odkształcił się. Mimo to stoi bez żadnych uszkodzeń do dziś.

8 Łożyska mostowe Most drewniany z izbicami

9 Most żeliwny (pierwszy w świecie) nad rzeką Severn, Anglia

10 Z uwagi na przyjęte rozwiązanie konstrukcyjne mosty dzielimy na jedno- lub wieloprzęsłowe. W zależności od samej konstrukcji przęsła mogą to być rozwiązania płytowe lub belkowe, z belek prostych lub łukowych, oraz kratowe. Z uwagi na sposób podparcia przęsła mosty dzielone są na wspornikowe, wolnopodparte, wiszące i wantowe, o przęsłach stałych lub ruchowych (mosty zwodzone, obrotowe, uchylne i przetaczane).

11 Most podwieszany (most wantowy) - to most o płycie przęsła zawieszonej na cięgnach mocowanych na wieżach zwanymi również pylonami. Przykładem takiego mostu jest największy i najdłuższy most w Polsce - Most Solidarności w Płocku przez Wisłę o rekordowej rozpiętości najdłuższego przęsła metrów, długość mostu głównego (podwieszonego) wynosi 615 metrów, natomiast długość całkowita mostu to 1712 metrów.

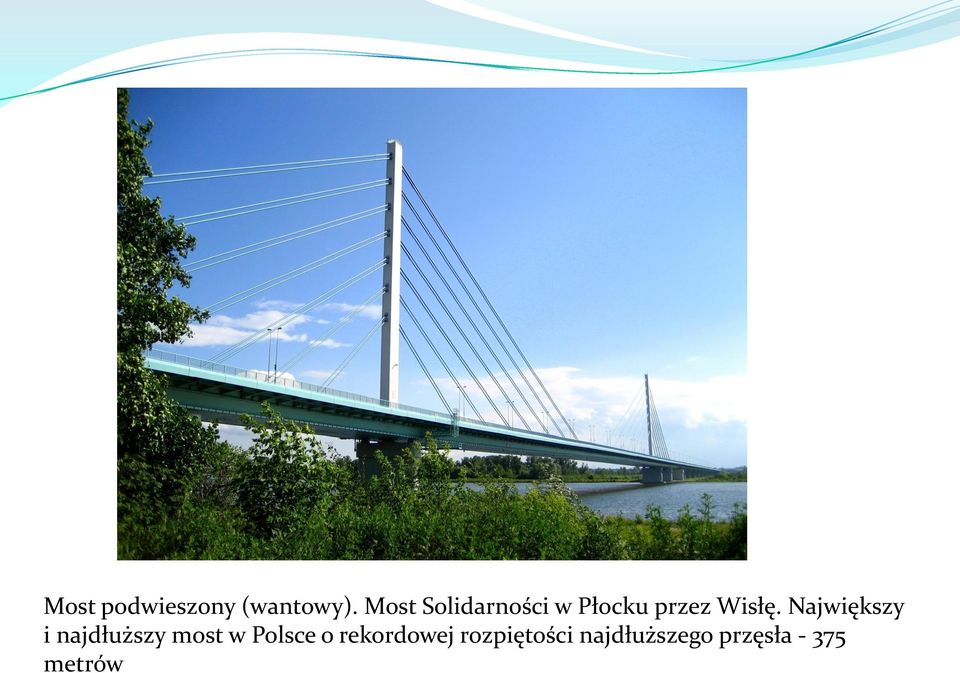

12 Most podwieszony (wantowy). Most Solidarności w Płocku przez Wisłę. Największy i najdłuższy most w Polsce o rekordowej rozpiętości najdłuższego przęsła metrów

13 Most wiszący-płyta przęsła zawieszona jest na cięgnach (kablach) mocowanych na podporach, lub na wieżach zwanych podobnie jak w moście wantowym pylonami. Przykładem mostu wiszącego jest: najstarszy most wiszący na świecie w Pensylwanii z 1801 r. najstarszy most wiszący w Polsce, zbudowany w 1827 r. w miejscowości Ozimek w województwie opolskim Most Grunwaldzki we Wrocławiu Golden Gate w San Francisco 1937 Najdłuższe mosty wiszące w Europie to most nad Wielkim Bełtem (Storebælts Broen) w Danii z 1998 roku łączący wyspy Zelandia i Fionia (rozpiętość części wiszącej 2700m, w tym pomiędzy pylonami 1624m), który jest trzecim co do długości mostem wiszącym na świecie, oraz most 25 Kwietnia (Ponte 25 de Abril) w Lizbonie z 1966 roku (rozpiętość części wiszącej 2.280m). najdłuższym morskim mostem świata jest most nad Zatoką Hangzhou w Chinach. Ma on 36 km długości. most Akashi-kaikyo z 1993 r. o największej rozpiętości przęseł (długości 1990 m) w Japonii. Jednym z najbardziej znanych mostów wiszących był Tacoma Narrows, liczący 840m, który zawalił się 7 listopada 1940 roku pod wpływem wiatru, którego podmuchy wywołały drgania rezonansowe o amplitudzie kilku metrów i doprowadziły do zniszczenia konstrukcji.

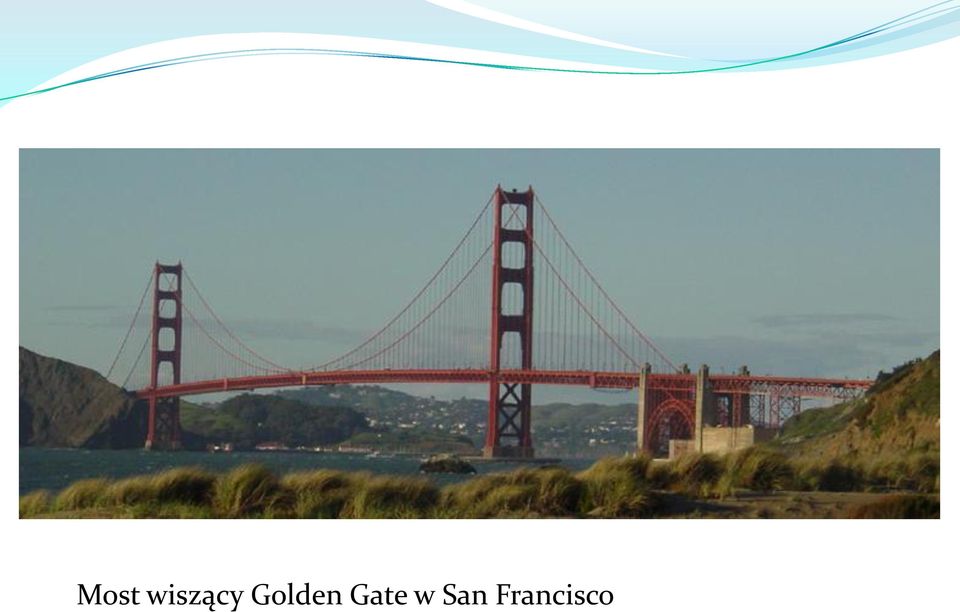

14 Most wiszący Golden Gate w San Francisco

15 Mosty linowe

16 Mosty zwodzone i obrotowe

17 Belki równoległe Belki nierównoległe Jezdnia pod kratownica Jezdnia nad kratownicą Przykłady mostów wykonanych z kratownic spawanych lub nitowanych

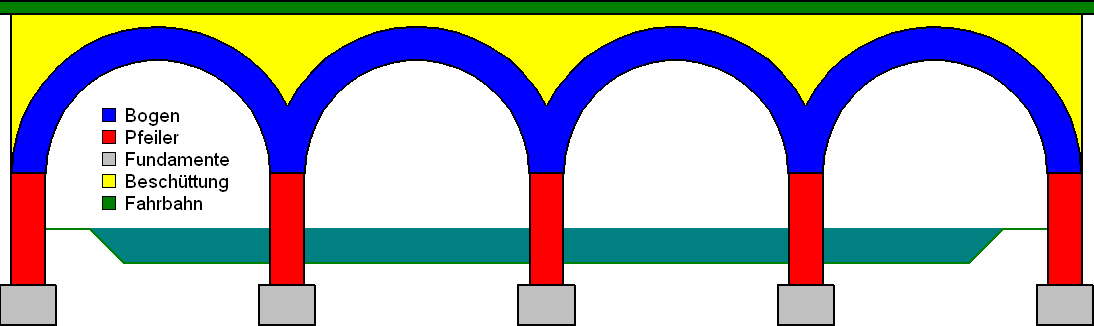

18 Mosty łukowe Jezdnia pod łukiem Jezdnia nad łukiem Akwedukt

19 Most pontonowy

20 Tower bridge

21

22

23 1. Wikipedia wolna encyklopedia 2. Chwaściński B., Julian Majewski, [w:] Słownik polskich pionierów techniki 3. Whitney, Charles S. Bridges of the World: Their Design and Construction. Mineola, NY: Dover Publications, Nath, R. (1982). History of Mughal Architecture. 5. Suspension bridge" in Encyclopaedia Britannica (2008). 6. Fritz Leonhardt: Brücken.

24 Kamil Tokarski
