1 WYKONAWCA: Firma Inżynierska GF MOSTY Piekary Śląskie ul. Dębowa 19 Zamierzenie budowlane: Przebudowa mostu drogowego nad rzeką Brynicą w ciągu drogi powiatowej nr 4700 S (ul. Akacjowa) w Bobrownikach Adres obiektu: Województwo śląskie Powiat Będziński Gmina Bobrowniki Rodzaj projektu: PROJEKT ZABEZPIECZENIA RUROCIĄGU ksd100 Branża: INŻYNIERYJNA Inwestor: Powiatowy Zarząd Dróg w Będzinie z siedzibą w Rogoźniku ul. Węgroda Rogoźnik Umowa: UZ/29/2013 z dnia r. Egzemplarz: NR 1 Funkcja Tytuł, Imię i Nazwisko Specjalność Nr Uprawnień Podpis Data Projektant mgr inż. Grzegorz Frej kontr. bud bez ograniczeń UW-33/98 Sprawdzający mgr inż. Jan Malordy mostowa SLK/1504/POOM/

2 Spis treści A. CZĘŚĆ OPISOWA PODSTAWA OPRACOWANIA PRZEDMIOT UMOWY PRZEDMIOT, CEL I ZAKRES OPRACOWANIA STAN ISTNIEJĄCY LOKALIZACJA OBIEKTU KONSTRUKCJA OBIEKTU WYKONANIE ROBÓT... 5 B. CZĘŚĆ FORMALNO PRAWNA Spis uprawnień i zaświadczeń o przynależności do izby inżynierów budownictwa:

3 A. CZĘŚĆ OPISOWA 3

4 1. PODSTAWA OPRACOWANIA Podstawa opracowania jest umowa nr UZ/29/2013 zawarta w dniu r. między: Powiatowym Zarządem Dróg w Będzinie z/s w Rogoźniku ul. Węgroda 59, Rogoźnik a wykonawcą: Firmą Inżynierską GF MOSTY z siedzibą przy ul. Dębowej 19, Piekary Śląskie PRZEDMIOT UMOWY Przedmiotem umowy jest wykonanie na rzecz Zamawiającego dokumentacji projektowej budowlano - wykonawczej mostu nad rzeką Brynicą w ciągu drogi powiatowej nr 4700 S (ul. Akacjowa) w Bobrownikach PRZEDMIOT, CEL I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest przedstawienie projektu zabezpieczenia rurociągu firmy NIK-POL Sp. z o.o. dla zadania Przebudowa mostu nad rzeką Brynicą w ciągu drogi powiatowej nr 4700 S (ul. Akacjowa) w Bobrownikach. Jedną z prac projektowych, wyszczególnionych w umowie 5 p.1 jest przedstawienie projektu zabezpieczenia lub przełożenia istniejącego uzbrojenia terenu. 2. STAN ISTNIEJĄCY 2.1 LOKALIZACJA OBIEKTU Obiekt usytuowany jest na granicy Piekar Śląskich i Bobrownik nad rzeką Brynicą. Jest to kilometraż rzeki Brynicy: Most łączy dwie ulice: Akacjową w Bobrownikach i Czołgistów w Piekarach Śląskich. Kąt skrzyżowania mostu z rzeką stanowi =90º. Administratorem obiektu jest Powiatowy Zarząd Dróg w Będzinie z/s w Rogoźniku z siedzibą przy ul. Węgroda 59, Rogoźnik. Administratorem cieku jest : Regionalny Zarząd Gospodarki Wodnej w Gliwicach z siedzibą przy ul. Sienkiewicza 2, Gliwice. 2.2 KONSTRUKCJA OBIEKTU Obiekt wykonano po drugiej wojnie światowej. Schemat statyczny mostu to dwie belki swobodnie podparte. W przekroju poprzecznym ustrój nośny to płyta żelbetowa ze wspornikami. Grubość płyty wynosi 0,65 m, szerokość płyty to 7,48 m, wsporniki o wysięgu 1,56 m od strony górnej wody i 1,46m od strony dolnej wody. Obiekt nie ma zabudowanych dylatacji, jednak konstrukcja jest wyraźnie podzielona. W przekroju podłużnym długość obiektu wynosi 22,20m. Długość wraz z skrzydełkami wynosi 30,40 m. Są to dwa przęsła o długości: (przyjęto oznaczenia podpór: 1-przyczółek od strony Piekar Śl., 2-filar, 3-przyczółek od strony Bobrownik) przęsło 1-2 = 11,0m, przęsło 2-3 = 11,20. Rozpiętości teoretyczne wynoszą 1-2=10,40m, 2-3=10,60m. Rozpiętości w świetle 1-2=9,80m, 2-3=10,00m. Przęsła są oparte na podporach przy pomocy przekładek z papy. Brak zabudowania dylatacji. Skrzydła przyczółków mają długość 4,70m. 4

5 W przekroju poprzecznym występuje jezdnia o szerokości 7,50 m i dwa chodniki szerokości 1,7 m. Całkowita szerokość mostu: wynosi 10,90m. Jezdnia i chodniki mają nawierzchnię asfaltobetonową o grubości 5cm. Chodniki zabezpieczone są balustradą betonowo stalową, betonowe słupki o przekroju 20 x 20 cm są rozmieszczone w świetle co 1,97 m, a pomiędzy nimi zastosowano stalowe przeciągi z rur o średnicy Ø65 i Ø45. Wysokość balustrady wynosi 1060 mm. Ze względu na przed awaryjny stan techniczny przyczółka od strony Bobrownik, w 2010r. zamontowano pod obiektem rusztowania wykonane z dwuteowników NP500 (dźwigary główne) i dwuteowników I120 (dźwigary poprzeczne co 1m). Całość oparta jest na belkach oczepowych z profili 2xHEB200, natomiast oczepy oparto na słupach z profili HEB300 w przęśle od strony Bobrownik, a od strony Piekar Śląskich na klatkach PRK. Słupy z profili HEB300 posadowione są na podwalinach z dwóch profili HEB200, a klatki PRK oparte są na podwalinach z dwóch rzędów płyt drogowych. Podstawowe parametry obiektu: długość całkowita mostu: 30,40m szerokość całkowita mostu: 10,90m rozpiętość obliczeniowa przęsła: 10,60m wysięg wspornika: 1.56m i 1,46m szerokość jezdni: 7,50m szerokość chodnika: 1,7m i 1,7 m kąt skosu: 90º 3. WYKONANIE ROBÓT W celu zabezpieczenia rurociągu ksd100 będącego własnością firmy NIK-POL Sp. z o.o. należy wykonać następujące czynności: 1. Montaż dwudzielnej rury osłonowej na długości 2x6m (po obu stronach koryta rzeki) 2. - rozcięcie rury ᴓ159/10 na dwie połówki, - zamontować łączniki z blach o wymiarach 50x50x5 co 1m rury osłonowej, 7x4x2=56szt. - zamontować rury wraz z śrubami łączącymi 56szt. M24 l=100mm 3. Po zakończeniu prac związanych z budową nowego obiektu należy usunąć rurę dwudzielną i odtworzyć przekrycie rury ksd100. Wszystkie prace związane z zabezpieczeniem rurociągu należy wykonać zgodnie z obowiązującymi przepisami i normami oraz z zachowanie zasad BHP. Piekary Śląskie grudzień 2013 r. Projektant Grzegorz Frej. 5

6 B. CZĘŚĆ FORMALNO PRAWNA 6

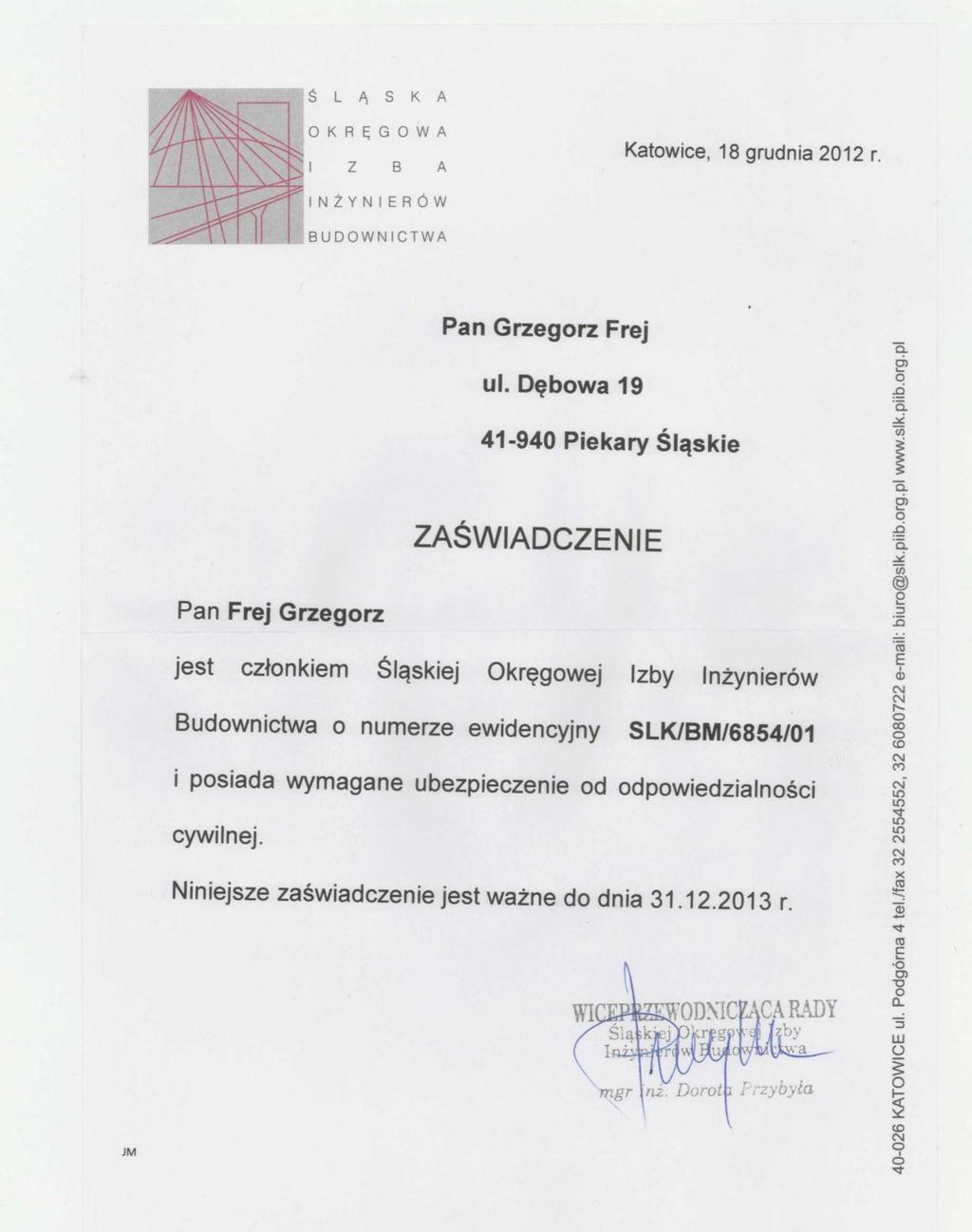

7 1. Spis uprawnień i zaświadczeń o przynależności do izby inżynierów budownictwa: mgr inż. Grzegorz Frej Uprawnienia budowlane nr: 33/98 mgr inż. Grzegorz Frej Zaświadczenie o przynależności do izby mgr inż. Jan Malordy Uprawnienia budowlane nr: SLK/1504/POOM/07 mgr inż. Jan Malordy Zaświadczenie o przynależności do izby 7
