INSTRUKCJA MONTAŻU ZADASZENIA DB750 I DB500

Transkrypt

1 INSTRUKCJA MONTAŻU ZADASZENIA DB750 I DB500 Uwagi ogólne 1. Przed przystąpieniem do montażu należy się zapoznać z katalogiem zadaszenia, wykazem wysyłkowym/specyfikacją oraz schematem konstrukcyjnym (dostawca dołącza do dostawy). 2. Należy się upewnić, ze wszystkie elementy przewidziane w specyfikacji znajdują się na placu montażu. 3. Do montażu, oprócz typowych narzędzi montażowych, potrzebny będzie dźwig o nośności do 5 ton, rusztowanie (najlepiej mobilne) o wysokości roboczej do 13m, cztery podpory montażowe w postaci drewnianych kantówek lub kształtowników metalowych o długości ok. 10m, dwie linki montażowe, o średnicy co najmniej 12mm. 4. Wyznaczyć wstępnie siatkę montażową zadaszenia. Jeżeli miejsce montażu nie jest wypoziomowane, montaż należy rozpoczynać od najwyższego punku podłoża po to, aby uniknąć potem regulowania poziomu ustawionych sekcji. Szczegółowa instrukcja montażu 1. Wyznaczyć przy pomocy poręczy położenie ścian hali. Ułożyć poręcze wzdłuż planowanych ścian tak aby odległość pomiędzy główkami wynosiła ok. 5cm. 2. Przygotować dźwigary: OCS-01600, OCS-01400, OCS-01200, OCS-01115, OCS i podstawki regulowane RFS

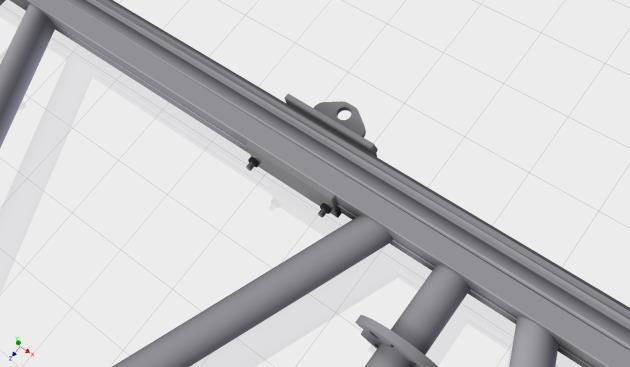

2 Na podłożu, obok planowanego położenia sekcji 1, zmontować pierwszą sekcję hali wg. rysunku Schemat budowy sekcji od 1-17 hali namiotowej. Montować dźwigary przy pomocy łączników OCS oraz zabezpieczać przy pomocy zabezpieczeń OCS

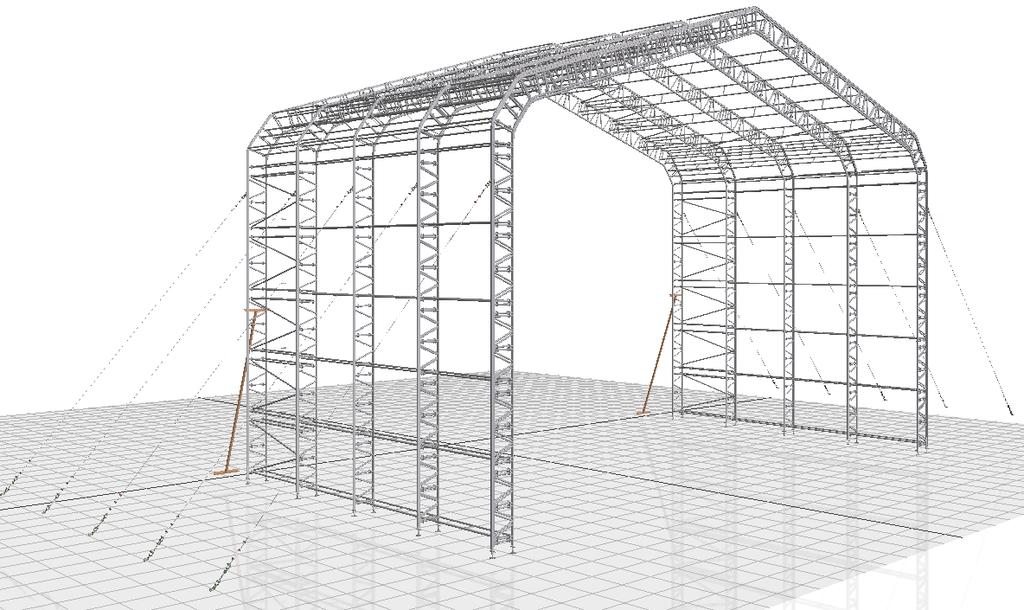

3 W przewidzianych miejscach zamontować linki odciągów. 3. Przy pomocy dźwigu ustawić pierwszą sekcję scalonego dźwigara do pionu. Wsunąć w stopy segmenty początkowe, a w nie dolne części dźwigarów. Śrubami regulacyjnymi podstawek ustawić precyzyjnie wzajemne poziome położenie dolnych krawędzi dźwigarów. Scalony dźwigar sekcji 1 należy wstępnie ustabilizować w pionie. W tym celu albo należy go pozostawić na zawiesiu dźwigu albo podeprzeć podporami montażowymi, tak aby uzyskać wystarczającą stabilizację do chwili zamontowania drugiej sekcji. Podpory powinny być tak usytuowane by nie stanowiły przeszkody dla drugiej sekcji dźwigara. 3

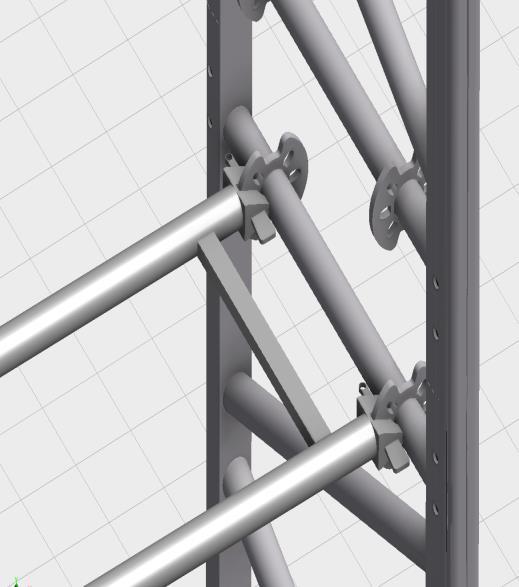

4 4. Postawić do pionu drugą, zmontowaną sekcję dźwigara. Połączyć sekcję pierwsza i drugą za pomocą kilku poręczy OCS Łączenie polega na wsunięciu główek poręczy w talerzyki dźwigarów i zabicie klina. Nie używać nadmiernej siły, która powoduje deformację talerzyków dźwigara. Sprawdzić poziome położenie wszystkich dolnych krawędzi dźwigarów sekcji pierwszej i drugiej. Połączyć obydwie sekcje wszystkimi przewidzianymi na schemacie poręczami (OCS-03305) poręczami szczytowymi (OCS-04305) w miejscach załamań dźwigarów oraz stężeniami (OCS-02305). 4

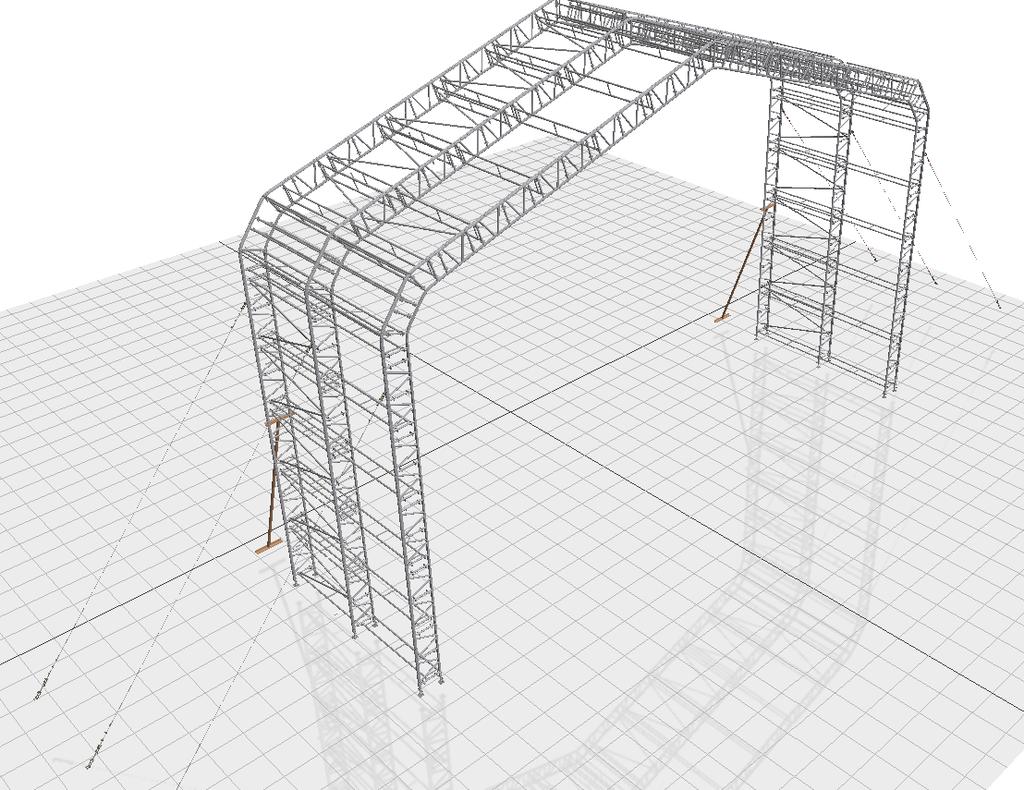

5 Zdemontować częściowo podpory montażowe. 5. Dołączać kolejne sekcje dźwigarów. Sprawdzać po dołączeniu każdej sekcji poziome położenie wszystkich dolnych krawędzi dźwigarów i w razie konieczności regulować na stopach. Sprawdzać na schemacie montażowym położenie stężeń. 5

6 6

7 6. Zakotwić podstawki regulowane do podłoża. W miejscach przewidzianych na schemacie montażowym zakotwić linki odciągów do podłoża. Zdemontować podpory montażowe. 7

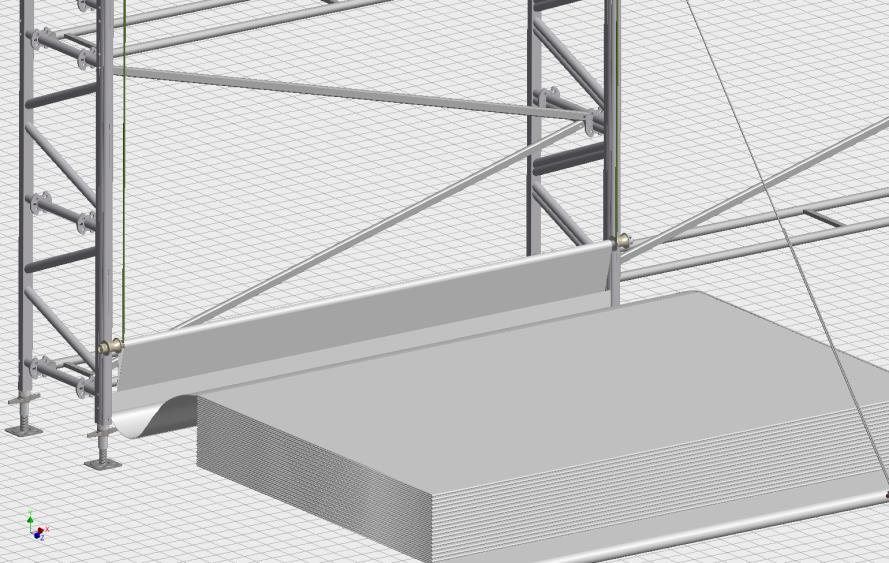

8 7. Przygotować plandeki, linki montażowe oraz belkę montażową. Wzdłuż dźwigarów sekcji 1 i 2 rozłożyć dwie linki montażowe ponad poręczami, stężeniami i linkami odciągów. W kieszeń montażową na początku plandeki wsunąć belkę montażowa i założyć łożyska ślizgowe na jej końcach. Do obydwu końców belki zaczepić linki montażowe, tak aby możliwe było naciągnięcie linek po przeciwnej stronie sekcji 1 i 2. 8

9 8. Wsunąć nasmarowane wazeliną brzegi plandeki w otwory (liki) dźwigarów przewidziane konstrukcyjnie. Zadbać o to aby niewsunięta jeszcze część plandeki miała niezakłóconą możliwość ruchu. 9. Równomiernie pociągając za linki montażowe po przeciwnej stronie sekcji przesuwać plandekę w likach sekcji 1 i 2. Należy zwrócić uwagę aby wsuwana plandeka nie załamywała się i aby belka montażowa spoczywała na grzbietach dźwigarów prostopadle do kierunku ruchu. Zadbać o to, aby przekładać belkę montażowa ponad linki odciągów wtedy, gdy znajdzie się w ich pobliżu. 9

10 10. Powtórzyć czynności zawarte w punktach 7,8,9 dla kolejnych sekcji: 2-3, 3-4, 4-5,.., W wolne kieszenie plandek wsunąć rury napinające. Końce rur przymocować do brzegów dźwigarów przy pomocy zacisków. 10

11 11. Przygotować plandeki szczytów. Wsunąć ręcznie plandeki szczytów w wolne otwory dźwigarów sekcji 1 oraz 17. Zasznurować połówki plandek szczytowych przeplatając linkę w otwory przewidziane w tym celu. 11
