1. Wstęp. W celu zabezpieczenia przed korozją wszystkie stalowe elementy są cynkowane ogniowo zgodnie z EN ISO 1461.
|
|
- Dorota Pluta
- 8 lat temu
- Przeglądów:
Transkrypt

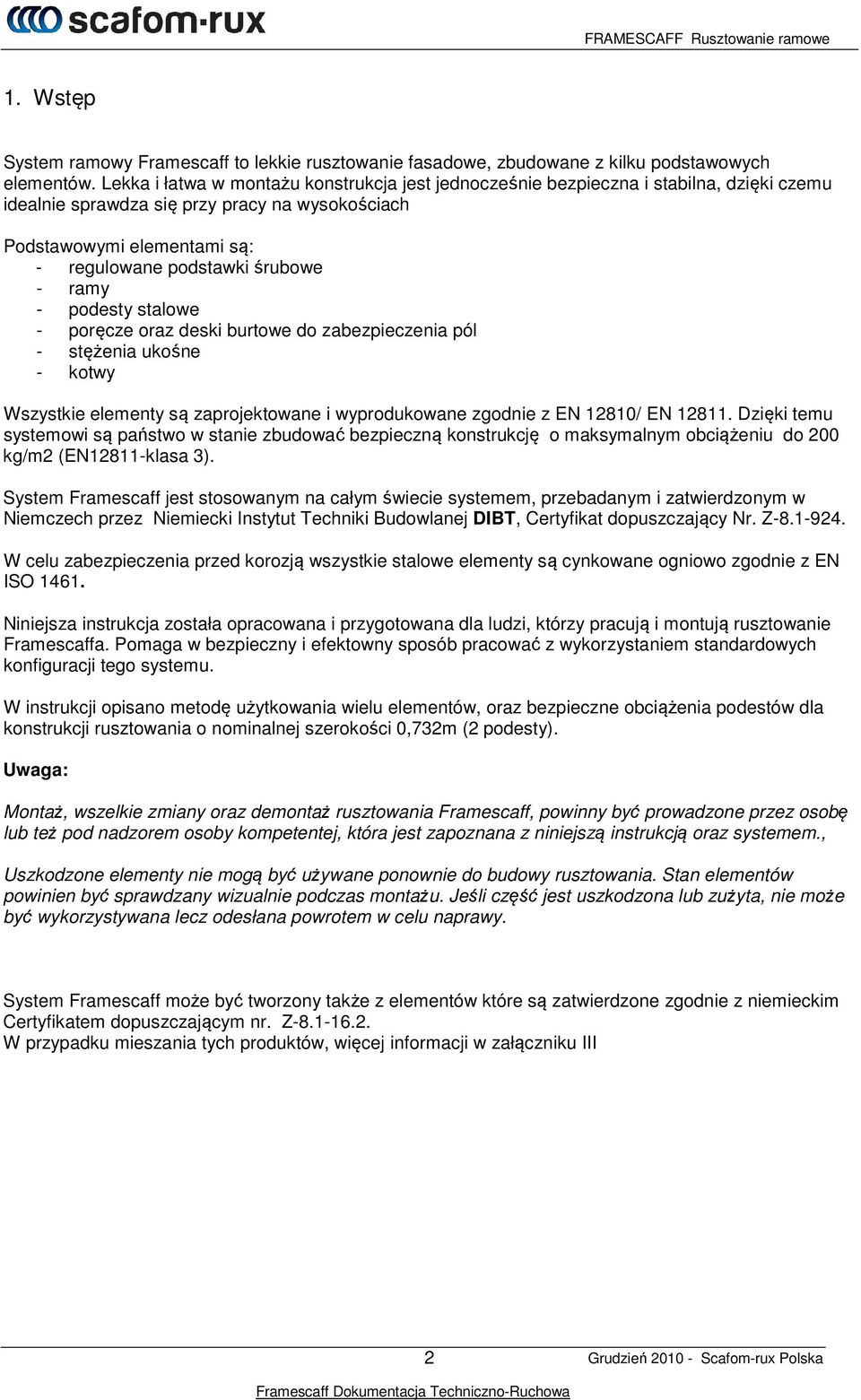

1 1. Wstęp System ramowy Framescaff to lekkie rusztowanie fasadowe, zbudowane z kilku podstawowych elementów. Lekka i łatwa w montażu konstrukcja jest jednocześnie bezpieczna i stabilna, dzięki czemu idealnie sprawdza się przy pracy na wysokościach Podstawowymi elementami są: - regulowane podstawki śrubowe - ramy - podesty stalowe - poręcze oraz deski burtowe do zabezpieczenia pól - stężenia ukośne - kotwy Wszystkie elementy są zaprojektowane i wyprodukowane zgodnie z EN 12810/ EN Dzięki temu systemowi są państwo w stanie zbudować bezpieczną konstrukcję o maksymalnym obciążeniu do 200 kg/m2 (EN12811-klasa 3). System Framescaff jest stosowanym na całym świecie systemem, przebadanym i zatwierdzonym w Niemczech przez Niemiecki Instytut Techniki Budowlanej DIBT, Certyfikat dopuszczający Nr. Z W celu zabezpieczenia przed korozją wszystkie stalowe elementy są cynkowane ogniowo zgodnie z EN ISO Niniejsza instrukcja została opracowana i przygotowana dla ludzi, którzy pracują i montują rusztowanie Framescaffa. Pomaga w bezpieczny i efektowny sposób pracować z wykorzystaniem standardowych konfiguracji tego systemu. W instrukcji opisano metodę użytkowania wielu elementów, oraz bezpieczne obciążenia podestów dla konstrukcji rusztowania o nominalnej szerokości 0,732m (2 podesty). Uwaga: Montaż, wszelkie zmiany oraz demontaż rusztowania Framescaff, powinny być prowadzone przez osobę lub też pod nadzorem osoby kompetentej, która jest zapoznana z niniejszą instrukcją oraz systemem., Uszkodzone elementy nie mogą być używane ponownie do budowy rusztowania. Stan elementów powinien być sprawdzany wizualnie podczas montażu. Jeśli część jest uszkodzona lub zużyta, nie może być wykorzystywana lecz odesłana powrotem w celu naprawy. System Framescaff może być tworzony także z elementów które są zatwierdzone zgodnie z niemieckim Certyfikatem dopuszczającym nr. Z W przypadku mieszania tych produktów, więcej informacji w załączniku III 2

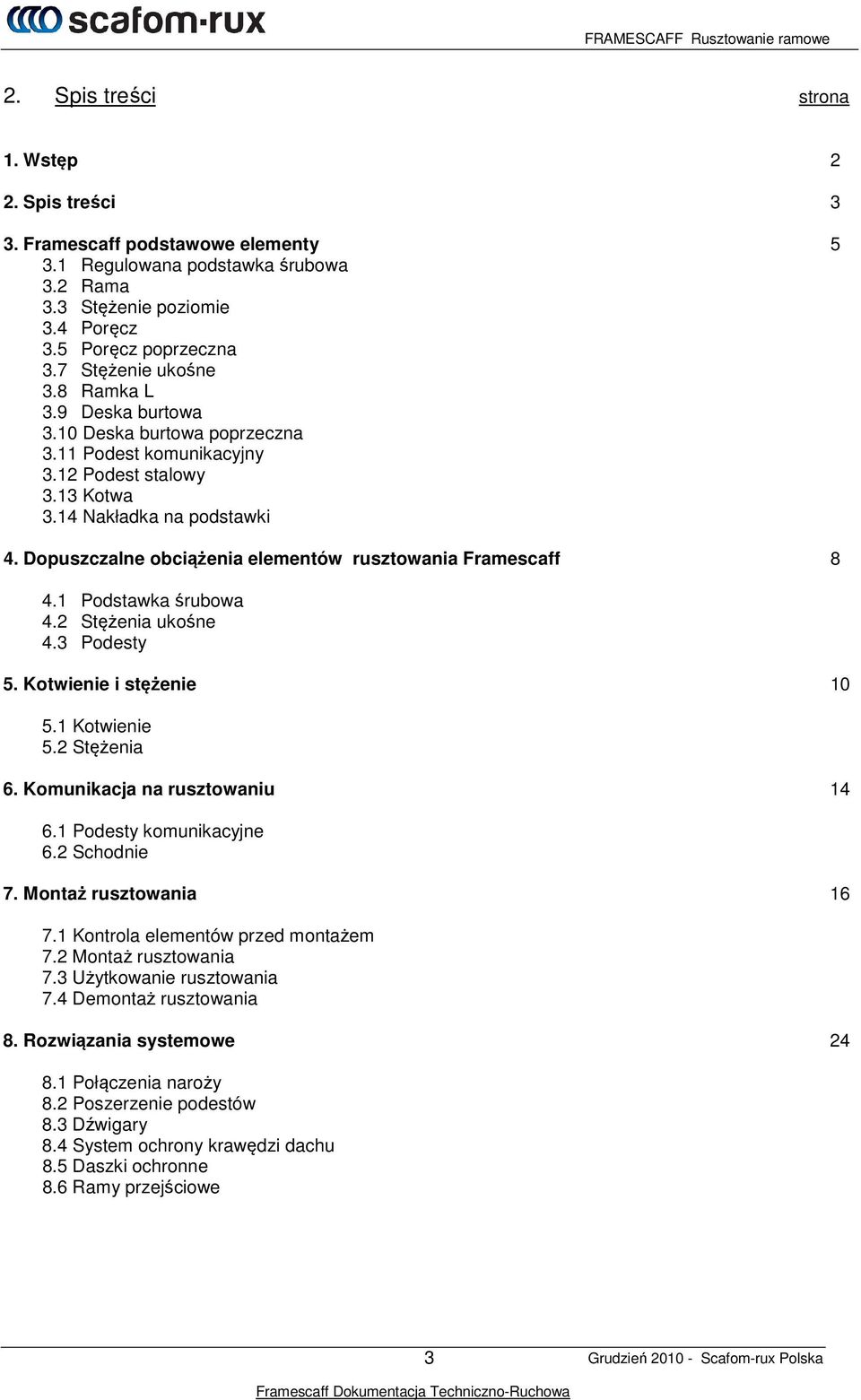

2 2. Spis treści strona 1. Wstęp 2 2. Spis treści 3 3. Framescaff podstawowe elementy Regulowana podstawka śrubowa 3.2 Rama 3.3 Stężenie poziomie 3.4 Poręcz 3.5 Poręcz poprzeczna 3.7 Stężenie ukośne 3.8 Ramka L 3.9 Deska burtowa 3.10 Deska burtowa poprzeczna 3.11 Podest komunikacyjny 3.12 Podest stalowy 3.13 Kotwa 3.14 Nakładka na podstawki 4. Dopuszczalne obciążenia elementów rusztowania Framescaff Podstawka śrubowa 4.2 Stężenia ukośne 4.3 Podesty 5. Kotwienie i stężenie Kotwienie 5.2 Stężenia 6. Komunikacja na rusztowaniu Podesty komunikacyjne 6.2 Schodnie 7. Montaż rusztowania Kontrola elementów przed montażem 7.2 Montaż rusztowania 7.3 Użytkowanie rusztowania 7.4 Demontaż rusztowania 8. Rozwiązania systemowe Połączenia naroży 8.2 Poszerzenie podestów 8.3 Dźwigary 8.4 System ochrony krawędzi dachu 8.5 Daszki ochronne 8.6 Ramy przejściowe 3

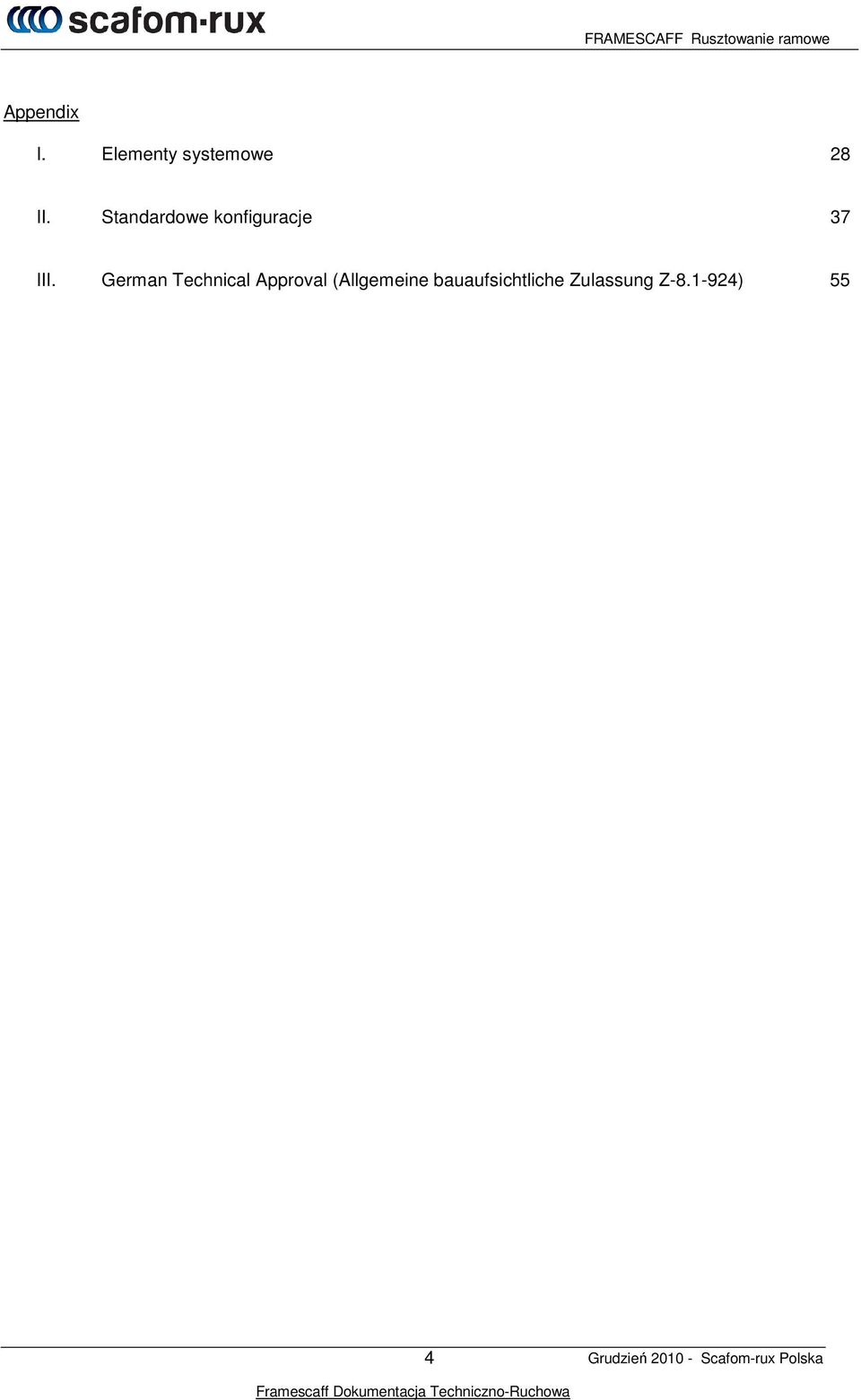

3 Appendix I. Elementy systemowe 28 II. Standardowe konfiguracje 37 III. German Technical Approval (Allgemeine bauaufsichtliche Zulassung Z ) 55 4
4 3. Framescaff podstawowe elementy Przykładowa konfiguracja rusztowania framescaff pokazana na rysunku Rysunek 3.1: Przykładowa konfiguracja rusztowania Powyższa konstrukcja zbudowana jest z: 3.1 Podstawka śrubowa 3.2 Rama 3.3 Stężenie poziomie 3.4 Stężenie ukośne 3.5 Poręcz 3.6 Poręcz poprzeczna podwójna 3.7 Deska burtowa 3.8 Deska burtowa poprzeczna 3.9 Ramka L 3.10 Ramka górna 3.11 Podest komunikacyjny 3.12 Podest stalowy 3.13 Kotwa 3.14 Nakładka na podstawki śrubowe 3.1 podstawka śrubowa Regulowana podstawka śrubowa jest wykorzystywana do poziomowania rusztowania na jeden poziom. 3.2 rama Ramy podtrzymuja podesty I przenoszą obciążenia poziomie z rusztowania na podłoże. Montuje się do nich boczne elementy zabezpieczające. 5
5 3.3 stężenie poziome Stężenie poziomie jest używane na pierwszym poziomie I przenosi poziome obciążenia ze stężeń ukośnych. 3.4 stężenie ukośne Stężenie ukośne absorbuje obciążenia poziomie które pojawią się na konstrukcji rusztowania. Stabilizuje część zewnętrzną równoległą do wasady. (zasada zachowania trójkąta) 3.5 poręcz Poręcze chronią użytkowników rusztowania przed wypadnięciem z niego. Są mocowane na wysokości kolan I bioder. 3.6 poręcz poprzeczna podwójna Poręcz poprzeczna podwójna jest mocowana na końcach rusztowania i zabezpiecza użytkowników przed wypadnięciem z niego. 3.7 deska burtowa Deski burtowe zabezpieczają przed wypadnięciem przedmiotów które znajdują się na poziomie roboczym. Są mocowane na zewnętrznej stronie rusztowania, równolegle do fasady. 3.8 deska burtowa poprzeczna Deska burtowa poprzecza zabezpiecza obiekty przed spadnięciem z podestów. Deski burtowe poprzeczne montowane są na końcach rusztowania, prostopadle do fasady. 6
6 3.9 słupek poręczy L (ramka L) Słupek poręczy L jest montowany na ostatnim poziomie rusztowania, i montuje się na nim poręcze główne. Musi być mocowany do ramy i zabezpieczony zawleczką zabezpieczającą, by uniemożliwić podniesienie się podestów ramka górna Ramka górna jest montowana na ostatnim poziomie rusztowania, na jego końcach. Zabezpiecza użytkownika prze wypadnięciem z rusztowania. Ramka górna także musi być zabezpieczona zawleczką zabezpieczającą podest komunikacyjny Podest komunikacyjny umożliwia dostęp do wyższych poziomów rusztowania podest stalowy Platforma robocza składa się z dwóch lerzących obok siebie na ramie potestów. Podesty stalowe mają 32cm szerokości i zapewniają odpowiednią wytrzymałość. Po zamontowaniu następnego poziomu ram, podesty są zabezpieczone przed podniesieniem kotew W celu stabilizacji konstrukcji rusztowania, wymagane jest aby rusztowanie było zakotwione z fasadą w wystarczającej liczbie punktów z wykorzystaniem kotew, które powinny być montowane zgodnie z e schematem. Zobacz także rozdział 5, załącznik II. Kotwy są zamocowane do rusztowania za pomocą złącz nakładka na podstawki śrubowe Nakładka na podstawki śrubowe jest montowana pod pierwszą ramą, gdy podesty stalowe są wymagane na pierwszym poziomie. 7

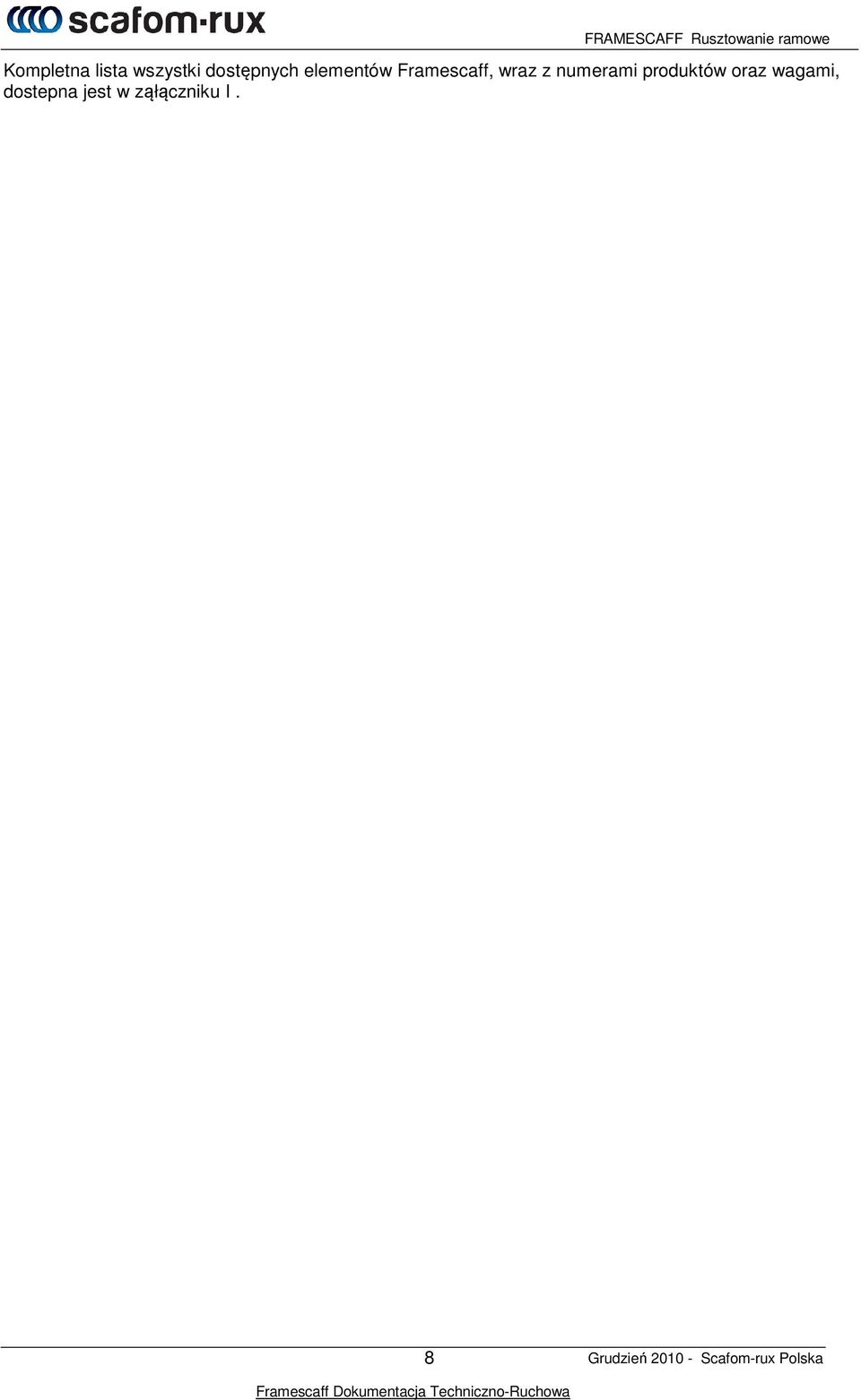

7 Kompletna lista wszystki dostępnych elementów Framescaff, wraz z numerami produktów oraz wagami, dostepna jest w ząłączniku I. 8
8 4. Nośność elementów rusztowania Framescaff 4.1 Regulowana podstawka śrubowa Dopuszczalne obciążenie dla podstawki śrubowej 60cm( kn) (w połączeniu z obciążeniem poziomym=5% obciążenie pionowe) Długośc czopa (mm) Dopuszczalne obciążenie (kn) Uwaga: Większe obciążenia są dopuszczalne, ale uzależnione od poziomych obciążeń i musza być przeliczone. 4.2 Stężenie ukośne Dopuszczalne obciążenie stężenia ukośnego (kn) Długość pola (m) 2,07 2,57 3,07 Dopuszczalne obciążenie (kn) ±6,0 ±4,7 ± Podesty Nośność podestów jest klasyfikowana od 1 to 6, zgodnie z Klasy to: Class Load (in kn/m2) 1 0,75 2 1,5 3 2,0 4 3,0 5 4,5 6 6,0 9
9 Nośność podestów stalowych, szerokość = 0,32m (Podział zgodny z klasyfikacją EN ) Długośc pola (m) 0,73 1,09 1,40 1,57 2,07 2,57 3,07 Klasa Nośność podestów komunikacyjnych aluminiowych o szerokości = 0,61m (Podział zgodny z klasyfikacją EN ) Długość pola (m) 2,57 3,07 Klasa
10 5. Kotwienie i stężanie Konstrukcja rusztowania w pozycji wolnostojącej nie jest stabilna i musi zawsze być kotwiona do fasady. W zasadzie rusztowanie, w związku z tym iż jest zbudowane z luźnych elementów, jest słabym systemem, aby uzyskać mocną i stabilna konstrukcję, rusztowanie musi być stabilizowane przez kilka specyficznych elementów. Stabilność rusztowania fasodowego musi być zapewniona w 4 podstawowych sekcjach: a) Stabilizacja części prostopadłej do fasady b) Stabilizacja wewnętrznej części równoległej do fasady c) Stabilizacja zewnętrznej części równoległej do fasady d) Stabilizacja poziomej części rusztowania a b c d Rysunek 5.1: Fragmenty elewacji rusztowania Do stabilizacji sekcji a) i b) używa się kotew i kotew trójkątnych, dla sekcji c) stężeń pionowych i sekcji d) podestów. 5.1 Kotwienie W celu stabilizacji rusztowania prostopadle do fasady, używa się łączników kotwiących które powinny być zamontowane w każdej kolumnie ram. Łączniki kotwiące zapewniają stabilność rusztowania, zabezpieczając je przed przewróceniem. Łącznik kotwiący składa się z: - Kotwy zakończonej specjalnym hakiem zaczepianym w śrubie oczkowej - Złącz krzyżowych umożliwiających montaż kotwy do stójki ramy - Śruby oczkowej montowanej w fasadzie Łączniki kotwiące montuje się przy użyciu złącz do wewnętrznej i zewnętrznej stójki, blisko (<0,3m) na szczycie ramy (Zobacz rysunek 5.2) 11
11 Rysunek5.2 Zamontowany łącznik kotwiący Uwaga: Należy upewnić się że łącznik kotwiący zamontowany do fasady jest w stanie przenieść wymagane obciążenia wynikające z konstrukcji rusztowania. Obciążenia te muszą być obliczone lub sprawdzone w przypadku standardowych konfiguracji w dodatku II. Rysunek 5.3: Łączniki kotwiące Liczba łączników kotwiących powinna być obliczona, lub zgodna z dokumentacją w przypadku standardowych konfiguracji rusztowania. Łączniki kotwiące musza być rozmieszczone regularnie na całej powierzchni rusztowania. W zależności od wymaganej liczby łączników kotwiących możemy rozróżnić przede wszystkim 4 różne wzory (patrz rys 5.4) - 8 metrowy wzór I 4 metrowy wzór na krańcowych ramach - 4 metrowy wzór lub 4 metrowy krzyżowy wzór - 2 metrowy wzór, łączniki kotwiące w każdym węźle rusztowania 8m-wzór 4m-wzór 4m-wzór krzyżowy 2-m wzór Rysunek 5.4: Schematy kotwienia 12
12 Kotwy trójkątne W przypadku gdy nie jest możliwe zastosowanie łącznika kotwiącego długiego, który jest mocowany do obu stójek (wewnętrznej I zewnętrznej ) w celu stabilizacji wewnętrznej sekcji rusztowania równoległej do fasady, może zamontować kotwy krótkie pod kontem około 60 stopni, tworząc kotew trójkątną. Kotew trójkątna przenosi obciążenia poziome równoległe do fasady, powinna być umieszczona na obu krańcach rusztowania (patrz rysunek 5.5) Rysunek 5.5: Kotew trójkątna 5.2 Stężanie Stężenia pionowe W celu stabilizacji zewnętrznej części rusztowania, równoległej do fasady stosuje się stężenia ukośne. Stężenia ukośne są montowane co każde 5 pól na każdym poziomie rusztowania. Rysunek 5.6: Stężenia pionowe (ukośne) 13

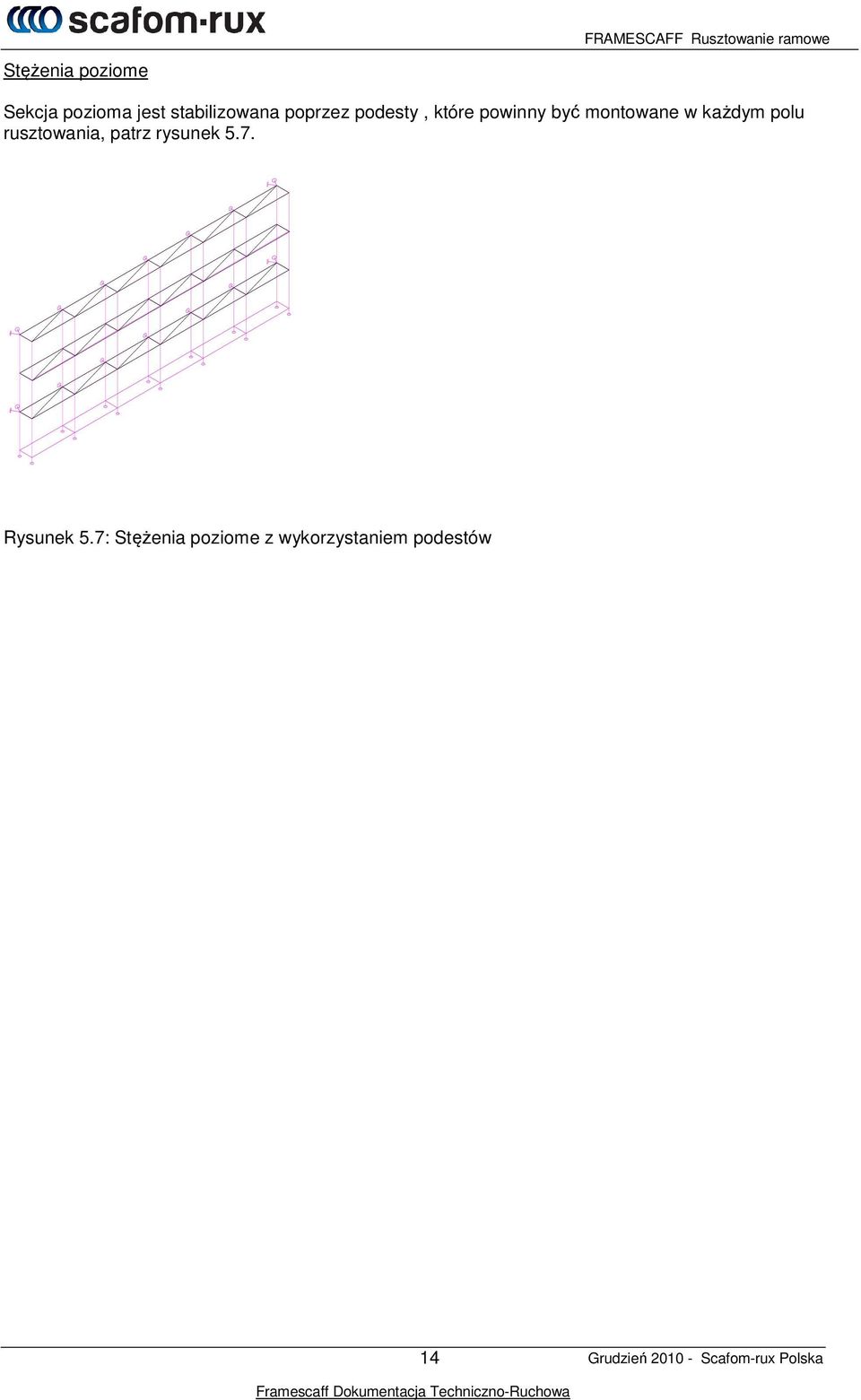

13 Stężenia poziome Sekcja pozioma jest stabilizowana poprzez podesty, które powinny być montowane w każdym polu rusztowania, patrz rysunek 5.7. Rysunek 5.7: Stężenia poziome z wykorzystaniem podestów 14
14 6. Komunikacja na rusztowaniu Framescaff Komunikacja na rusztowaniu Framescaff odbywa się na dwa różne możliwe sposoby: 1) Przy użyciu podestów komunikacyjnych (aluminiowo-sklejkowych) z drabinką 2) Z wykorzystaniem aluminiowej schodni zewnętrznej 6.1 Podesty komunikacyjne Dzięki zamontowaniu aluminiowo-sklejkowych podestów z klapą oraz drabiną otrzymujemy pion komunikacyjny umożliwiający przechodzenie pomiędzy różnymi poziomami. Podesty te montuje się w polu rusztowania, zamiast podestów stalowych. Maksymalne obciążenie robocze dla podestów komunikacyjnych to 200 kg/m2 (EN12811-Class 3) Rysunek 6.1:Dostęp do wyższych poziomów z wykorzystaniem podestów komunikacyjnych. 15
15 6.2 Klatka schodowa Inną możliwość komunikacji między poziomami daje, dobudowana do rusztowania klatka schodowa. W systemie Framescaff jest to rozwiązane w następujący sposób: Dobudowuje się na zewnątrz rusztowania dodatkowy pion 0,732x2,572 m. Wszystkie aluminiowe schody są montowane w tym samym kierunku, umożliwiając dostęp do każdego poziomu. Rysunek 6.2: Komunikacja z wykorzystaniem aluminiowej schodni 16
16 7. Montaż i demontaż rusztowania 7.1 Sprawdzić przed montażem Przed rozpoczęciem montażu rusztowania należy: a. Sprawdź wszystkie obciążenia, które są nałożone na rusztowania budowlane i ich otoczenie, jak również stanowiska obciążeń rusztowania i jego okolic. Składaja się na to międzyinnymi obciążenia: Masa własna konsturkcji rusztowania Obciążenia robocze podestów Obciążenia od wiatru (szczególnie w przypadku zastosowania siatek lub plandek) b. Sprawdzić stan i nośność podłoża w miejscu montażu rusztowania c. Sprawdzić stan i nośność fasady budynku oraz możliwość kotwienia d. Być pewnym że rusztowania jest w stanie przenieść planowane obciążenia e. Być pewnym że podłoże jest w stanie przenieść wszelkie pionowe obciążenia, oraz że kotwy wraz z fasadą budynku są w stanie przejąć wszelkie obciążenia poziomie f. Sprawdzić pozycję rusztowania w stosunku do otoczenia g. Zapoznać się z wszelkimi lokalnymi przepisami bezpieczeństwa h. Zapoznać się z ewentualnym zagrożeniem pożarowym/wybuchem i. Zapewnić by montażu rusztowania dokonywali ludzie przeszkoleni j. Zapewnić by ludzie dokonujący montażu rusztowania są zapoznani z jego konstrukcją k. Sprawdzić wszelkie nażędzia używane podczasu montażu l. Sprawdzić wszystkie materiały używane podczas Uszkodzony/wadliwy materiał lub elementy nie mogą być używane do budowy rusztowania! 17
17 7.2 Procedura montażu montowanie pierwszego pola rusztowania Przygotowanie i ułożenie elementów do montażu Montaż należy rozpocząć od ułożenia na podłożu w przybliżonej pozycji poszczególnych elementów systemowych, należy pamiętać że montaż rozpoczynamy zawsze od najwyższego miejsca podłoża. Rusztowanie może być budowane tylko na stabilnym gruncie. Ułożenie podstawek śrubowych, patrz rysunek oraz drewnianych podkładów pod nimi, które umożliwiają przeniesienie obciążenia przez większą powierzchnię na podłoże. Rysunek Podstawki śrubowe Aby wypoziomować pierwszy poziom rusztowania, stosuje się podkładki śrubowe pod każdą ramę. Maxymalny dopuszczalny zakres regulacji podstawki śrubowej to 25cm. Należy pamiętać o ułożeniu ich w odopwiedniej odległości od ściany Ramki korygujące W przypadku dużych uskoków, lub różnic w wysokości poszczególnych części podłoża na którym ma stać rusztowanie, w celu ich wyrównania stosuje się ramki korygujące, patrz rysunek Rysunek Ramy pionowe Nałożyć ramy na podstawki śrubowe, z zachowaniem odpowiedniej i zdefiniowanej odległości od ściany, następnie zabezpieczyć je montując poręcze (patrz rysunek 7.2.3). Tak utworzone pole należy wypoziomować w dwóch kierunkach (prostopadłym i równoległym do fasady) 18
18 Rysunek Podesty i stężenia Pierwsze pole jest gotowe po zamontowaniu podestów na górze ramy w U-profilu oraz stężeń pionowego oraz poziomego, zgodnie z rysunkiem Rysunek Stężenie ukośne jest montowane w górnym rogu ramy, oraz po przekątnej za pomocą złącza obrotowego do stojaka drugiej ramy, dzięki czemu rama zachowuje pozycję pionową (zasada zachowania trójkąta) patrz rysunki 7.2.4a i b. Rysunek a Rysunek b 19

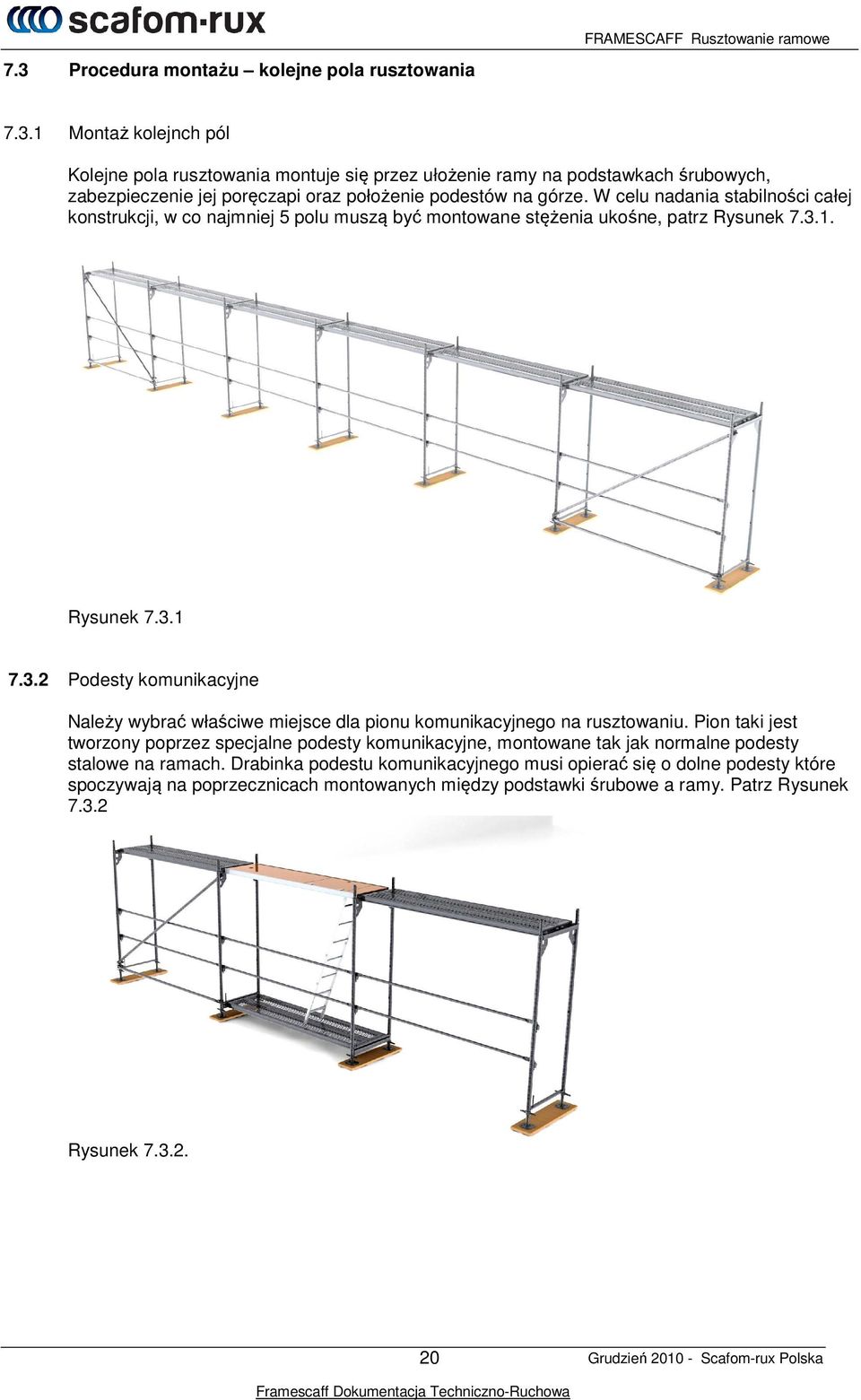

19 7.3 Procedura montażu kolejne pola rusztowania Montaż kolejnch pól Kolejne pola rusztowania montuje się przez ułożenie ramy na podstawkach śrubowych, zabezpieczenie jej poręczapi oraz położenie podestów na górze. W celu nadania stabilności całej konstrukcji, w co najmniej 5 polu muszą być montowane stężenia ukośne, patrz Rysunek Rysunek Podesty komunikacyjne Należy wybrać właściwe miejsce dla pionu komunikacyjnego na rusztowaniu. Pion taki jest tworzony poprzez specjalne podesty komunikacyjne, montowane tak jak normalne podesty stalowe na ramach. Drabinka podestu komunikacyjnego musi opierać się o dolne podesty które spoczywają na poprzecznicach montowanych między podstawki śrubowe a ramy. Patrz Rysunek Rysunek
20 7.4 Procedura montażu montaż wyższych poziomów rusztowania Kryteria bezpieczeństwa Podczas montażu i demontażu rusztowania istnieje zawsze ryzyko upadku. Należy zawsze mieć świadomość owego zagrożenia, i podejmować odpowiednie działania zmniejszające owe zagrożenie. Do takich działań należą: - Stosowanie pełnego oporęczowania na rusztowaniu - Stosowanie uprzęży zabezpieczających przed upadkiem - Stosowania kombinacji wymienionych wyżej metod. Transport pionowy elementów rusztowania Do transportu pionowego elementów rusztowania, wskazane jest stosowanie wysięgników transportowych lub wind. Jeśli zaistnieje potrzeba aby pracownicy transportowali elementy ręcznie, to wtedy na każdym poziomie powinien znajdować się pracownik, zabezpieczony poręczami na wysokości kolan i biodra. Nie dopuszczalne jest podrzucanie lub zrzucanie elementów Montaż kolejnego poziomu Montaż kolejnego poziomu zaczyna się od podestu komunikacyjnego, od ktorego montuje sie w obu kierunkach ramy, montowane na ramach poprzedniego poziomu, podesty, poręcze oraz stężenia ukośne. Patrz rysunek Rysunek Do bocznej ochrony pomostu, należy zamontować deski burtowe na zewnętrznej części rusztowania. Deski burtowe mocuje się na bolcach dolnych ramy. Patrz rysunek
21 Rysunek Zabezpieczenie krańców rusztowania Krańce rusztowania musza być zabezpieczone poręcza poprzeczną oraz deską burtowa poprzeczną zgodnie z rysunkiem Rysunek Kotwienie rusztowaniania Wraz ze wzrostem wysokości rusztowania w czasie montażu należy je odpowiednio kotwić, aby uzyskać stabilną konstrukcję. Aby zapoznać się z poprawną pozycją kotew zobacz działa 5 Kotwienie i stężenie. 22
22 7.5 Montaż ostatniego pola. Pstatnie pole rusztowania, jest zabezpieczone poręczami. Poręcze montuje się na ramkach L. Patrz rysunek Rysunek Na krańcach ostatniego poziomu rusztowania montuje się ramki boczne, oraz deski burtowe poprzeczne, zgodnie z rysunkiem Aby zabezpieczyć podesty na ostatnim poziomie przed podnoszeniem, zarówno ramka L jak i ramka górna muszą być zabezpieczone zawleczkami zabezpieczającymi. Po montażu ostatniego poziomu rusztowanie jest gotowe do użytku. 23
23 7.6 Użytkowanie rusztowania Jest wymagane by podczas użytkowania rusztowania: - Ludzie którzy pracują na lub z rusztowaniem byli poinformowani na temat maksymalnego dopuszczalnego obciążenia konstrukcji, tj. Maksymalnego obciążenia podestów roboczych oraz ilości podestów które moga być jednocześnie obciążone. - Nikt nie dokonywał modyfikacji rusztowania bez zgody i akceptacji osoby uprawnionej i odpowiedzialnej za dane rusztowanie. - Nie będzie one użytkowanie podczas ciężkich warunków pogodowych np: wiatru powyżej 7 stopnia w skali Beauforta, buży z piorunami, śniegu, gradu lub gołoledzi. - Było one regularnie sprawdzane, szczególnie po ciężkich warunkach pogodowych. 7.7 Demontaż rusztowania Warunki bezpiecznego demontażu rusztowania Framescaff: 1 Wszystkie podesty powinny być oczyszczone z wszelkiego luźnego materiału, rusztowanie powinno być sprawdzone pod kątem poprawności montażu (czy nic nie zostało zdemontowane lub zmienione). Podczas rozpoczęcia demontażu, na rusztowaniu musi znaleźć się etykieta wyraźnie mówiąca o tym że rusztowanie nie jest dopuszczone do dalszych prac. 2 Demontowac rusztowanie w kolejności odwrotnej do montażu. Zaczynać od góry i schodzić w dół, poziom po poziomie. 3 Zdemontować deski burtowe oraz poręcze z ostatniego poziomu. 4 Zdemontować ramki L oraz ramki górne, sprawdziwszy uprzednio czy wszystkie elementy montowane do nich zostały zdjęte. 5 Stojąc na poziomie poniżej ostatniego, zdemontować podesty stalowe z poziomu wyżej. 7 Demontaż danego poziomu rusztowania przeprowadzać z poziomu niższego nie więcej niż o 2 metry, postępując w dół zgodnie z sekwencją opisaną powyżej. 8 Łączniki kotwiące podczas demontażu rusztowania należy odczepiać sukcesywnie, lecz tylko w momencie w którym uniemożliwiają dalszy jego demontaż. 9 Elementy powinny byc przekazywane w dół w bezpieczny sposób z ręki do ręki, lub też z wykorzystaniem innych metod transportu pionowego (wysięgnik/żuraw) 24
24 8. Rozwiązania systemowe 8.1 Rusztowanie w narożu Poniższe przykłady pokazuja metode budowy rusztowania w narożach: a) Naroże zewnętrzne b) Naroże wewnętrzne Rysunek 8.1a: Naroże zewnętrzne (widok z góry) Rysunek 8.1b: Naroże wewnętrzne (widok z góry) 25
25 8.2 Rozszerzenia pomostów Pomosty robocze mogą być rozszerzone w obie strony, dzięki zastosowaniu konsoli rozszerzających. Patrz rysunek 8.2a. Są montowane na złączu, w miejcu wcięcia płytki narożnej ramy, patrz rysunek 8.2b Rysunek 8.2a Rysunek 8.2b 8.3 Dźwigary kratowe Odstępy większe niż 3,07 m mogą być wykonane przez dźwigary kratowe Framescaff w połączeniu ze specjalną belką dźwigara, która jest umieszczana w środku dźwigarów kratowych, aby umożliwić montaż kolejnego poziomu, patrz rysunek 8.3 Rysunek
26 8.4 Zabezpieczanie krawędzi dachu. Aby zapobiec ześlizgiwaniu się elementów z pochyłego dachu na ziemię, stosuje sie 2m ramki L, do których montuje się siatkę i dodatkowe poręcze. Rysunek 8.4. Rysunek Daszki ochronne Daszki ochronne są stosowane gdy istnieje zagrożenie spowodowane spadającymi obiektami. Na wysokości daszku ochronnego rusztowanie musi być kotwione do budynku. Patrz rysunek 8.5. Rysunek
27 8.6 Rama przejściowa Ramy przejściowe zapewniają bezpieczne przejście pod rusztowaniem dla pieszych. Jest wskazane aby stosować je razem z daszkami ochronnymi na wyższym poziomie, patrz rysunek 8.6 Rysunek
28 Dodatek I: Elementy Framescaff Poniższe elementy mogą być wykorzystane w rusztowaniu Framescaff: 29
29 30
30 31
31 32
32 33
33 34
34 35
35 36
36 37
37 Dodatek II: Konfiguracje standardowe 38
38 39
39 40
40 41
41 42
42 43
43 44
44 45
45 46
46 47
47 48
48 49
49 50
50 51
51 52
52 53
53 54
54 55
55 APPENDIX III: German Technical Approval (Z ) 56
56 57
57 58
58 59
59 60
60 61
61 62
62 63
63 64
64 65
65 66
66 67
67 68
68 69
69 70
70 71
71 72
72 73
73 74
74 75
