1 rusztowania ramowe

2 1. Rama stalowa Wykonana z rury o średnicy Ø48,3 ze ścianką 2,7mm. Górny u-profil ramy pozwala na założenie dwóch pomostów stalowych o szerokości 0,32m lub jednego aluminiowo-sklejkowego o szerokości 0,61m. Do zniwelowania nierówności gruntu służą ramy wyrównawcze o wysokości 0,66m, 1,0m i 1,5m. RFS-R200 2,00 x 0,73 m 19,7 RFS-R150 1,50 x 0,73 m 16,6 RFS-R100 1,00 x 0,73 m 13,1 RFS-R066 0,66 x 0,73 m 10,7 2. Rama aluminiowa Wykonana z rury o średnicy Ø48,3 ze ścianką 4mm. Lżejsza od ramy stalowej dzięki czemu ułatwia i przyspiesza montaż i demontaż. RFA-R200 2,00 x 0,73 9,7 RFA-R150 1,50 x 0,73 8,2 RFA-R100 1,00 x 0,73 6,4 RFA-R066 0,66 x 0,73 5,1 3. Rama czołowa stalowa Zapewnia bezpieczeństwo pracy na najwyższej kondygnacji rusztowania. RFS-R001 1,0 x 0,73 13,2 4. Rama czołowa aluminiowa Stanowi lżejszą wersję ramy czołowej. RFA-R001 1,0 x 0,73 6,9 5. Słupek stalowy z zabezpieczeniem pomostu Zapewnia bezpieczeństwo na najwyższej kondygnacji rusztowania. Posiada kasetki do których montuje się poręcze pojedyncze. Zabezpiecza pomosty przed wypadnięciem. 2 RFS-4073z 1,0 x 0,73 5,7

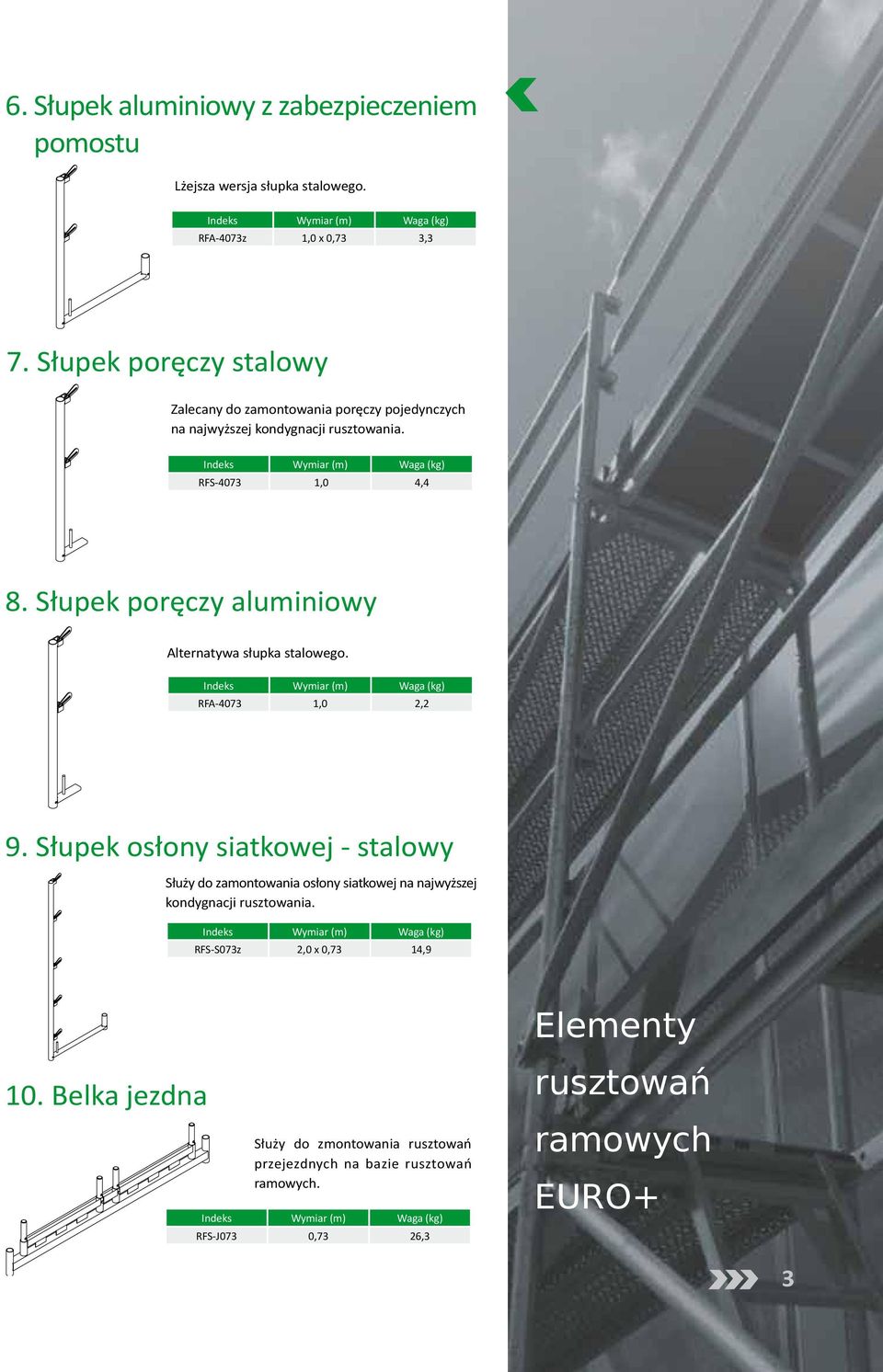

3 6. Słupek aluminiowy z zabezpieczeniem pomostu Lżejsza wersja słupka stalowego. RFA-4073z 1,0 x 0,73 3,3 7. Słupek poręczy stalowy Zalecany do zamontowania poręczy pojedynczych na najwyższej kondygnacji rusztowania. RFS ,0 4,4 8. Słupek poręczy aluminiowy Alternatywa słupka stalowego. RFA ,0 2,2 9. Słupek osłony siatkowej - stalowy Służy do zamontowania osłony siatkowej na najwyższej kondygnacji rusztowania. RFS-S073z 2,0 x 0,73 14,9 10. Belka jezdna Służy do zmontowania przejezdnych na bazie. RFS-J073 0,73 26,3 3

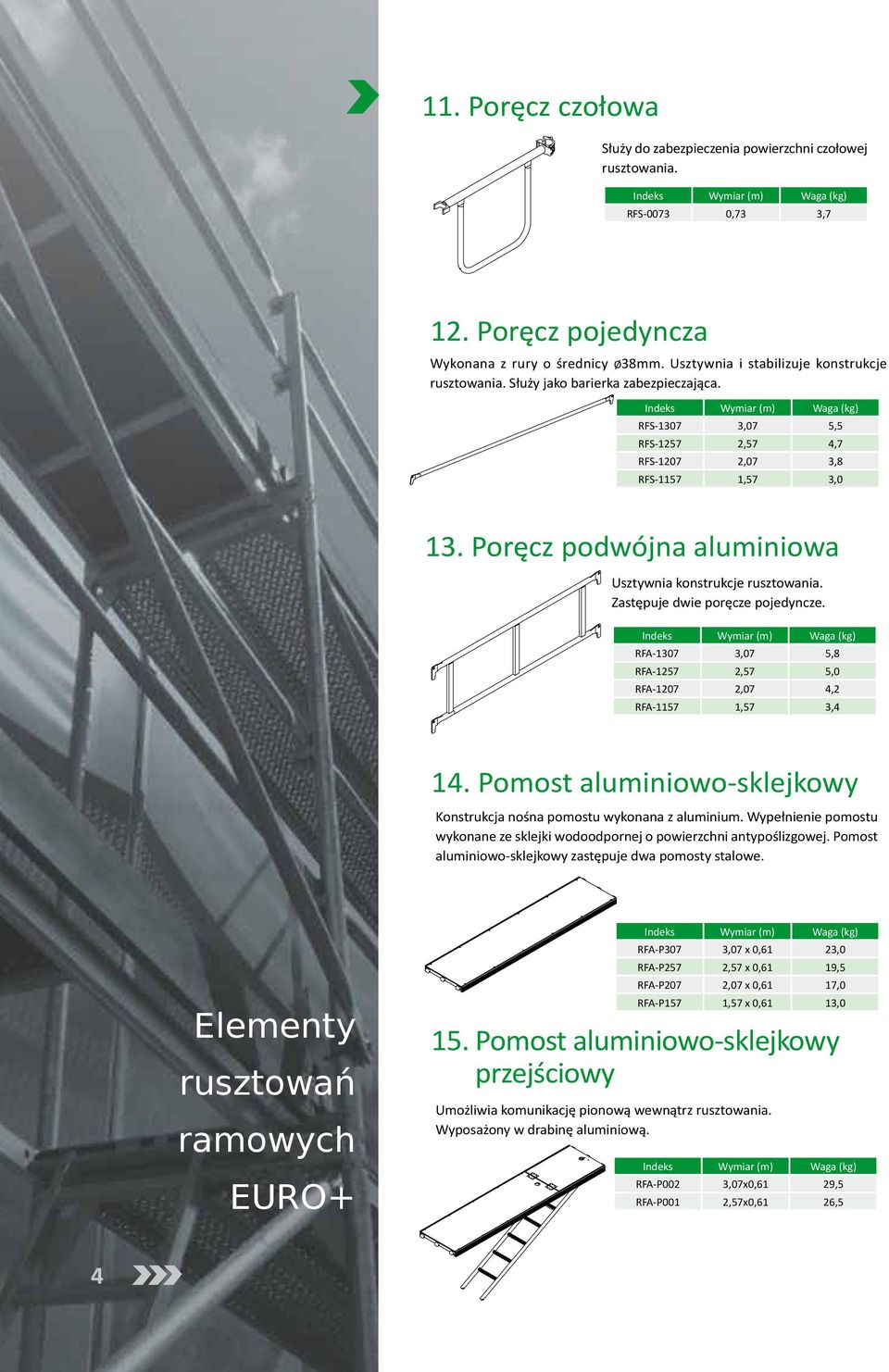

4 11. Poręcz czołowa Służy do zabezpieczenia powierzchni czołowej rusztowania. RFS ,73 3,7 12. Poręcz pojedyncza Wykonana z rury o średnicy Ø38mm. Usztywnia i stabilizuje konstrukcje rusztowania. Służy jako barierka zabezpieczająca. RFS ,07 5,5 RFS ,57 4,7 RFS ,07 3,8 RFS ,57 3,0 13. Poręcz podwójna aluminiowa Usztywnia konstrukcje rusztowania. Zastępuje dwie poręcze pojedyncze. RFA ,07 5,8 RFA ,57 5,0 RFA ,07 4,2 RFA ,57 3,4 14. Pomost aluminiowo-sklejkowy Konstrukcja nośna pomostu wykonana z aluminium. Wypełnienie pomostu wykonane ze sklejki wodoodpornej o powierzchni antypoślizgowej. Pomost aluminiowo-sklejkowy zastępuje dwa pomosty stalowe. RFA-P307 3,07 x 0,61 23,0 RFA-P257 2,57 x 0,61 19,5 RFA-P207 2,07 x 0,61 17,0 RFA-P157 1,57 x 0,61 13,0 15. Pomost aluminiowo-sklejkowy przejściowy Umożliwia komunikację pionową wewnątrz rusztowania. Wyposażony w drabinę aluminiową. RFA-P002 3,07x0,61 29,5 RFA-P001 2,57x0,61 26,5 4

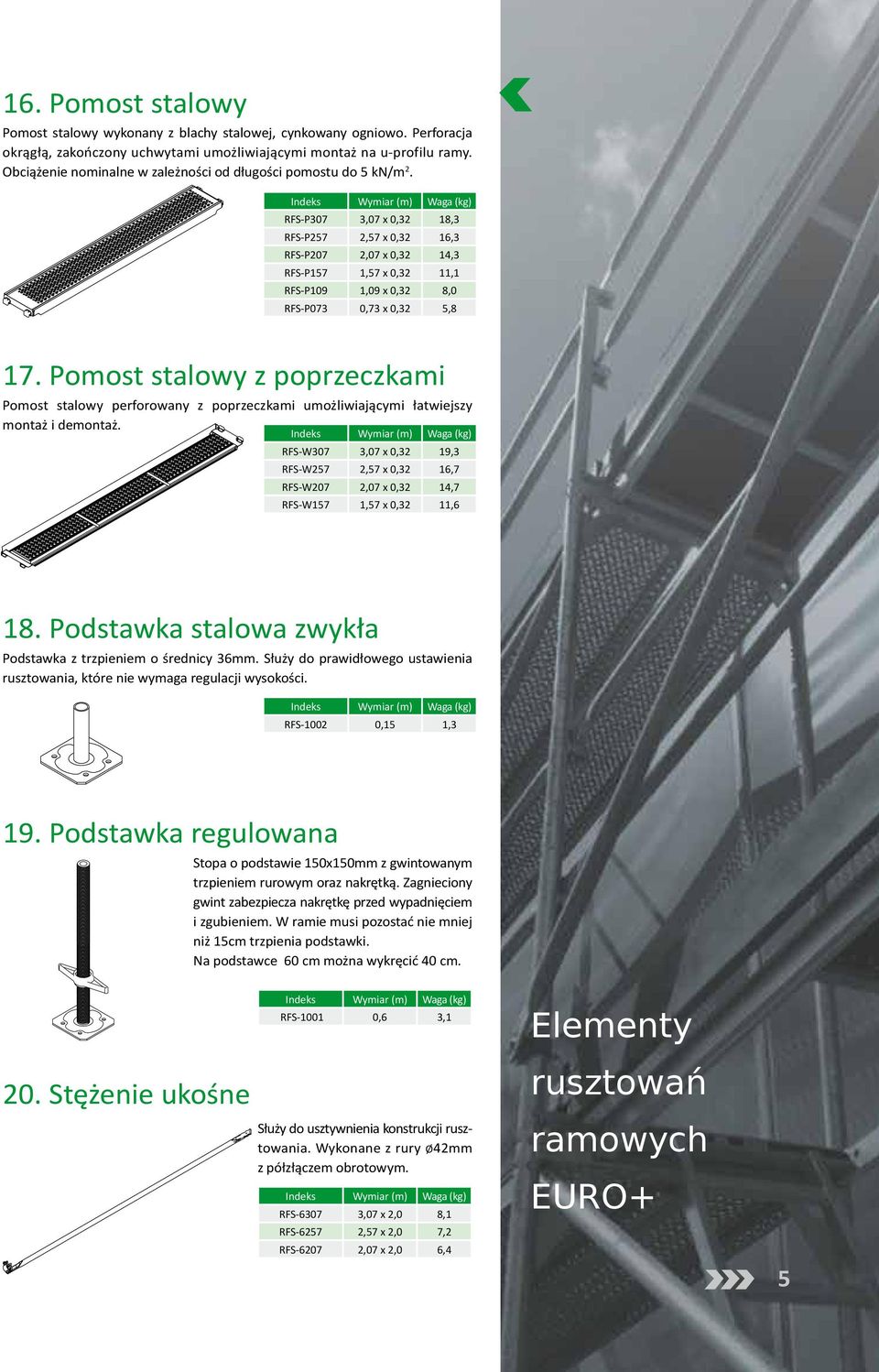

5 16. Pomost stalowy Pomost stalowy wykonany z blachy stalowej, cynkowany ogniowo. Perforacja okrągłą, zakończony uchwytami umożliwiającymi montaż na u-profilu ramy. Obciążenie nominalne w zależności od długości pomostu do 5 kn/m 2. RFS-P307 3,07 x 0,32 18,3 RFS-P257 2,57 x 0,32 16,3 RFS-P207 2,07 x 0,32 14,3 RFS-P157 1,57 x 0,32 11,1 RFS-P109 1,09 x 0,32 8,0 RFS-P073 0,73 x 0,32 5,8 17. Pomost stalowy z poprzeczkami Pomost stalowy perforowany z poprzeczkami umożliwiającymi łatwiejszy montaż i demontaż. RFS-W307 3,07 x 0,32 19,3 RFS-W257 2,57 x 0,32 16,7 RFS-W207 2,07 x 0,32 14,7 RFS-W157 1,57 x 0,32 11,6 18. Podstawka stalowa zwykła Podstawka z trzpieniem o średnicy 36mm. Służy do prawidłowego ustawienia rusztowania, które nie wymaga regulacji wysokości. RFS ,15 1,3 19. Podstawka regulowana Stopa o podstawie 150x150mm z gwintowanym trzpieniem rurowym oraz nakrętką. Zagnieciony gwint zabezpiecza nakrętkę przed wypadnięciem i zgubieniem. W ramie musi pozostać nie mniej niż 15cm trzpienia podstawki. Na podstawce 60 cm można wykręcić 40 cm. 20. Stężenie ukośne RFS ,6 3,1 Służy do usztywnienia konstrukcji rusztowania. Wykonane z rury Ø42mm z półzłączem obrotowym. RFS ,07 x 2,0 8,1 RFS ,57 x 2,0 7,2 RFS ,07 x 2,0 6,4 5

6 21. Stężenie ukośne ze złączem klinowym Służy do usztywnienia konstrukcji rusztowania. Zamiast półzłącza obrotowego z nakrętka i śrubą, zastosowano półzłącze z klinem. RFS-6307k 3,07 x 2,0 8,3 RFS-6257k 2,57 x 2,0 7,4 RFS-6207k 2,07 x 2,0 6,6 22. Stężenie poprzeczne Służy do podparcia wsporników. Wyposażone na końcach w półzłącza obrotowe z nakrętką i śrubą. RFS ,95 8,8 RFS ,77 8,2 23. Stężenie poziome Służy do usztywnienia konstrukcji rusztowania. Stosuje się w pionach stężonych. RFS ,07 13,0 RFS ,57 11,1 RFS ,07 9,2 24. Krawężnik podłużny Krawężnik drewniany impregnowany ze stalowymi okuciami. Montowany na wysokości pomostu na trzpieniach ramy. Służy do zabezpieczenia pomostów roboczych. RFS-B157 1,57 x 0,15 4,2 RFS-B207 2,07 x 0,15 5,4 RFS-B257 2,57 x 0,15 6,7 RFS-B307 3,07 x 0,15 7,8 25. Krawężnik poprzeczny Krawężnik drewniany, impregnowany, zakończony stalowymi okuciami. Stanowi zabezpieczenie od strony czołowej rusztowania. Stosowany w komplecie z poręczą i ramą czołową. Służy do zabezpieczenia pomostów roboczych. RFS-B073 0,73 x 0,15 1,8 6

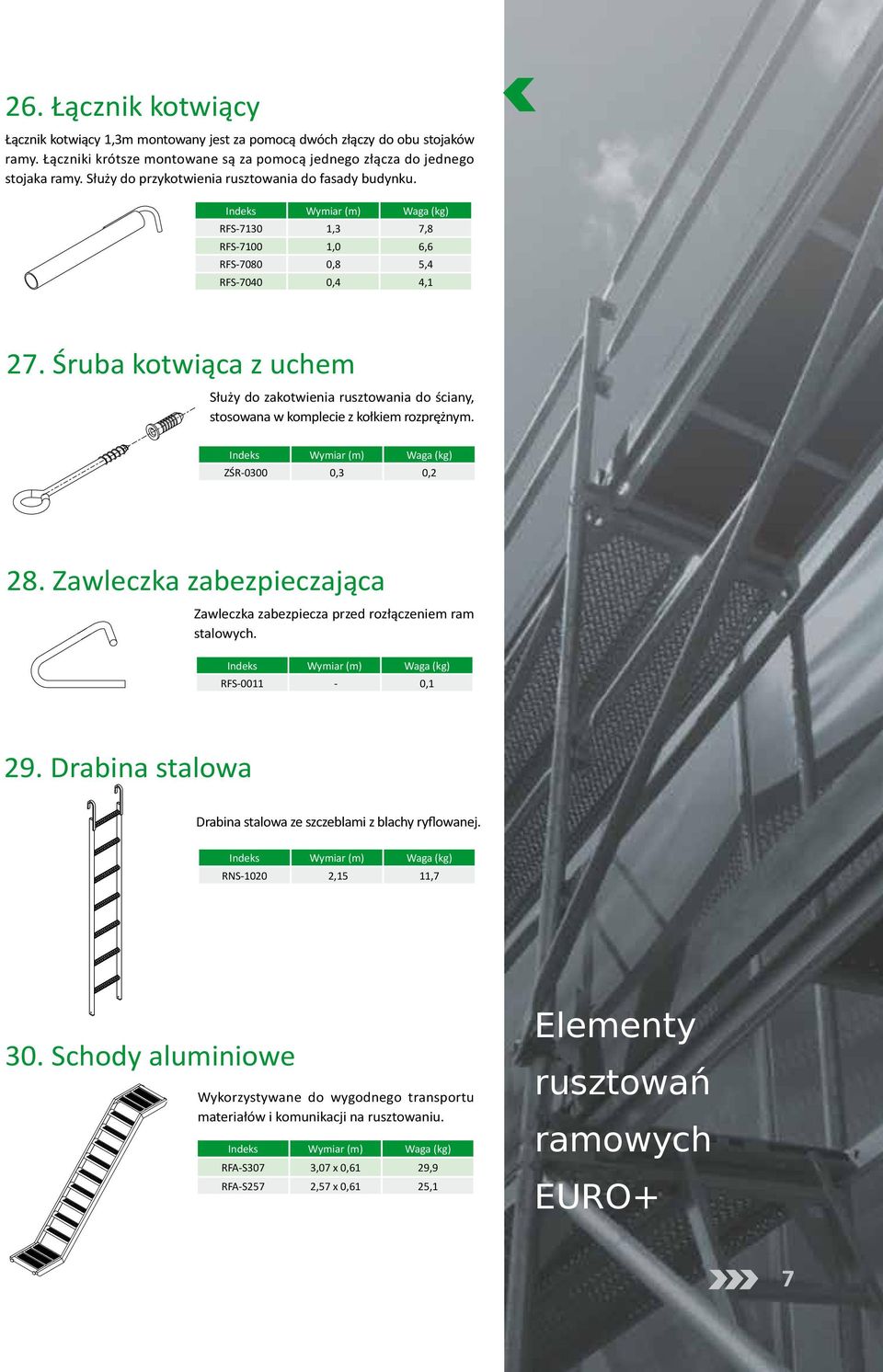

7 26. Łącznik kotwiący Łącznik kotwiący 1,3m montowany jest za pomocą dwóch złączy do obu stojaków ramy. Łączniki krótsze montowane są za pomocą jednego złącza do jednego stojaka ramy. Służy do przykotwienia rusztowania do fasady budynku. RFS ,3 7,8 RFS ,0 6,6 RFS ,8 5,4 RFS ,4 4,1 27. Śruba kotwiąca z uchem Służy do zakotwienia rusztowania do ściany, stosowana w komplecie z kołkiem rozprężnym. ZŚR ,3 0,2 28. Zawleczka zabezpieczająca Zawleczka zabezpiecza przed rozłączeniem ram stalowych. RFS ,1 29. Drabina stalowa Drabina stalowa ze szczeblami z blachy ryflowanej. RNS ,15 11,7 30. Schody aluminiowe Wykorzystywane do wygodnego transportu materiałów i komunikacji na rusztowaniu. RFA-S307 3,07 x 0,61 29,9 RFA-S257 2,57 x 0,61 25,1 7

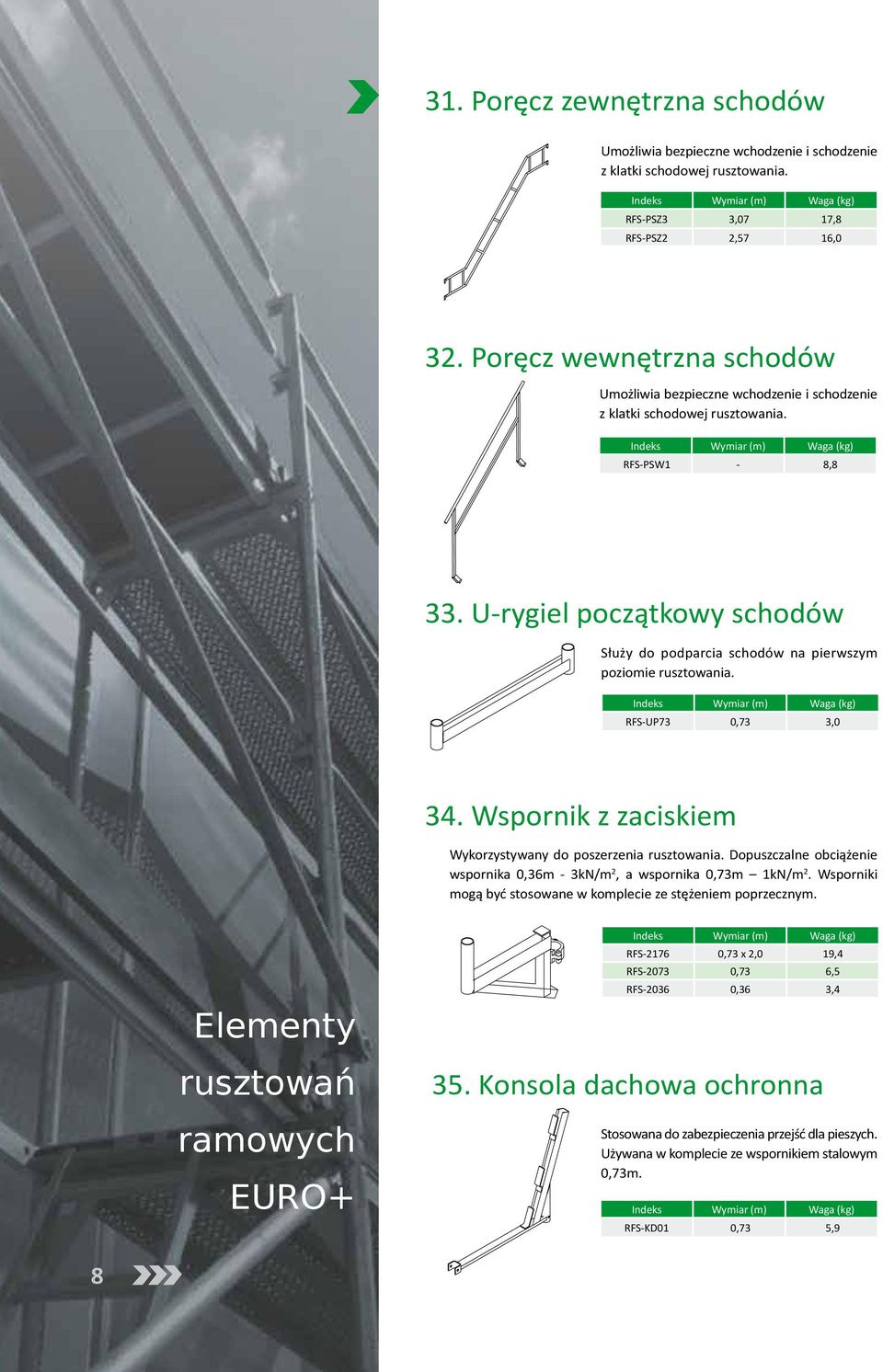

8 31. Poręcz zewnętrzna schodów Umożliwia bezpieczne wchodzenie i schodzenie z klatki schodowej rusztowania. RFS-PSZ3 3,07 17,8 RFS-PSZ2 2,57 16,0 32. Poręcz wewnętrzna schodów Umożliwia bezpieczne wchodzenie i schodzenie z klatki schodowej rusztowania. RFS-PSW1-8,8 33. U-rygiel początkowy schodów Służy do podparcia schodów na pierwszym poziomie rusztowania. RFS-UP73 0,73 3,0 34. Wspornik z zaciskiem Wykorzystywany do poszerzenia rusztowania. Dopuszczalne obciążenie wspornika 0,36m - 3kN/m 2, a wspornika 0,73m 1kN/m 2. Wsporniki mogą być stosowane w komplecie ze stężeniem poprzecznym. RFS ,73 x 2,0 19,4 RFS ,73 6,5 RFS ,36 3,4 35. Konsola dachowa ochronna Stosowana do zabezpieczenia przejść dla pieszych. Używana w komplecie ze wspornikiem stalowym 0,73m. RFS-KD01 0,73 5,9 8

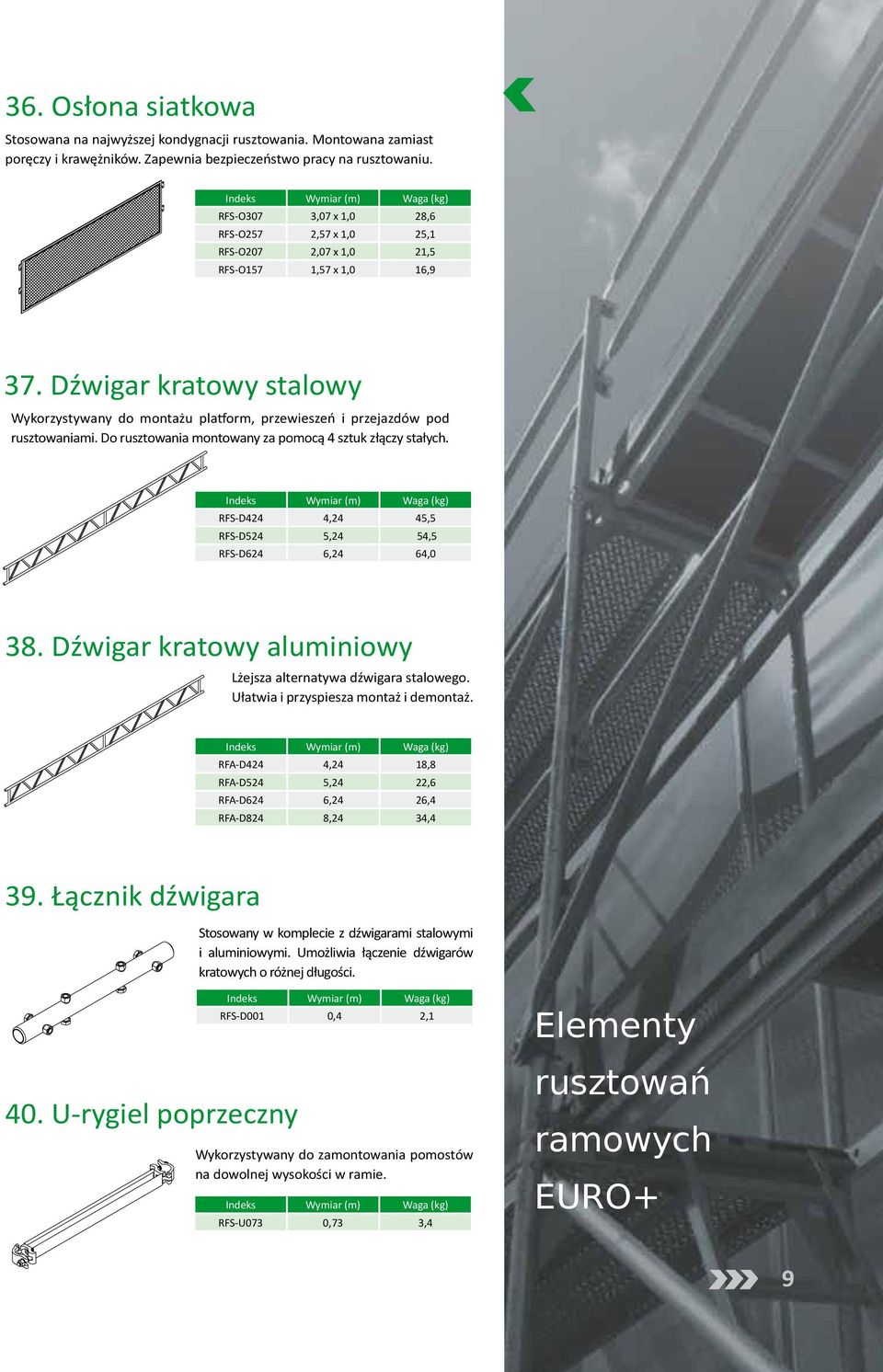

9 36. Osłona siatkowa Stosowana na najwyższej kondygnacji rusztowania. Montowana zamiast poręczy i krawężników. Zapewnia bezpieczeństwo pracy na rusztowaniu. RFS-O307 3,07 x 1,0 28,6 RFS-O257 2,57 x 1,0 25,1 RFS-O207 2,07 x 1,0 21,5 RFS-O157 1,57 x 1,0 16,9 37. Dźwigar kratowy stalowy Wykorzystywany do montażu platform, przewieszeń i przejazdów pod rusztowaniami. Do rusztowania montowany za pomocą 4 sztuk złączy stałych. RFS-D424 4,24 45,5 RFS-D524 5,24 54,5 RFS-D624 6,24 64,0 38. Dźwigar kratowy aluminiowy Lżejsza alternatywa dźwigara stalowego. Ułatwia i przyspiesza montaż i demontaż. RFA-D424 4,24 18,8 RFA-D524 5,24 22,6 RFA-D624 6,24 26,4 RFA-D824 8,24 34,4 39. Łącznik dźwigara Stosowany w komplecie z dźwigarami stalowymi i aluminiowymi. Umożliwia łączenie dźwigarów kratowych o różnej długości. 40. U-rygiel poprzeczny RFS-D001 0,4 2,1 Wykorzystywany do zamontowania pomostów na dowolnej wysokości w ramie. RFS-U073 0,73 3,4 9

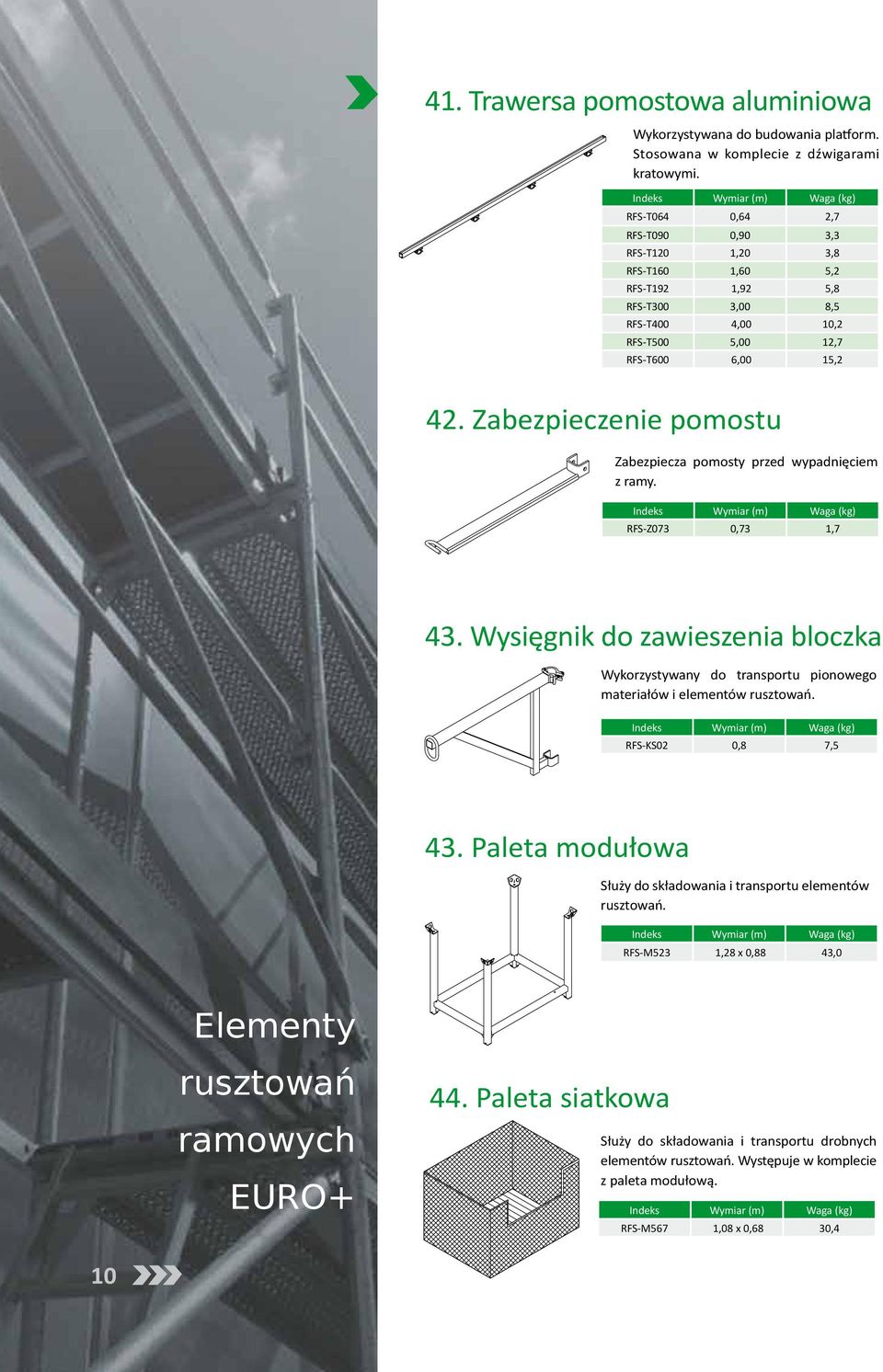

10 41. Trawersa pomostowa aluminiowa Wykorzystywana do budowania platform. Stosowana w komplecie z dźwigarami kratowymi. RFS-T064 0,64 2,7 RFS-T090 0,90 3,3 RFS-T120 1,20 3,8 RFS-T160 1,60 5,2 RFS-T192 1,92 5,8 RFS-T300 3,00 8,5 RFS-T400 4,00 10,2 RFS-T500 5,00 12,7 RFS-T600 6,00 15,2 42. Zabezpieczenie pomostu Zabezpiecza pomosty przed wypadnięciem z ramy. RFS-Z073 0,73 1,7 43. Wysięgnik do zawieszenia bloczka Wykorzystywany do transportu pionowego materiałów i elementów. RFS-KS02 0,8 7,5 43. Paleta modułowa Służy do składowania i transportu elementów. RFS-M523 1,28 x 0,88 43,0 44. Paleta siatkowa Służy do składowania i transportu drobnych elementów. Występuje w komplecie z paleta modułową. RFS-M567 1,08 x 0,68 30,4 10

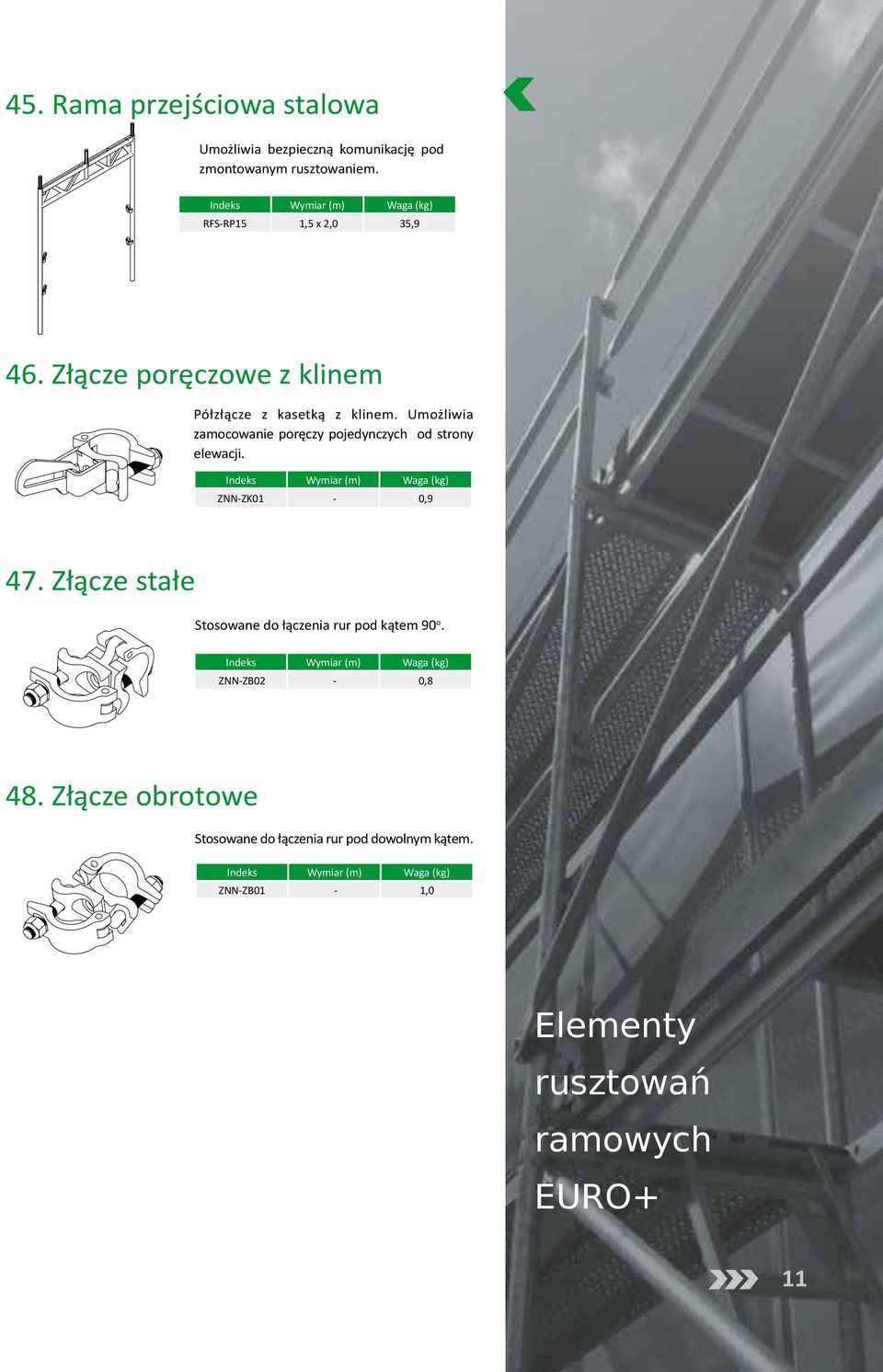

11 45. Rama przejściowa stalowa Umożliwia bezpieczną komunikację pod zmontowanym rusztowaniem. RFS-RP15 1,5 x 2,0 35,9 46. Złącze poręczowe z klinem Półzłącze z kasetką z klinem. Umożliwia zamocowanie poręczy pojedynczych od strony elewacji. ZNN-ZK01-0,9 47. Złącze stałe Stosowane do łączenia rur pod kątem 90 o. ZNN-ZB02-0,8 48. Złącze obrotowe Stosowane do łączenia rur pod dowolnym kątem. ZNN-ZB01-1,0 11
