1 Instrukcja montażu ANTTI M0 3W, WC SUSZARNIE DACH I PORĘCZE (pl) ANTTI-TEOLLISUUS OY Koskentie 89 FIN-30 Kanunki, Kuusjoki Tel Fax

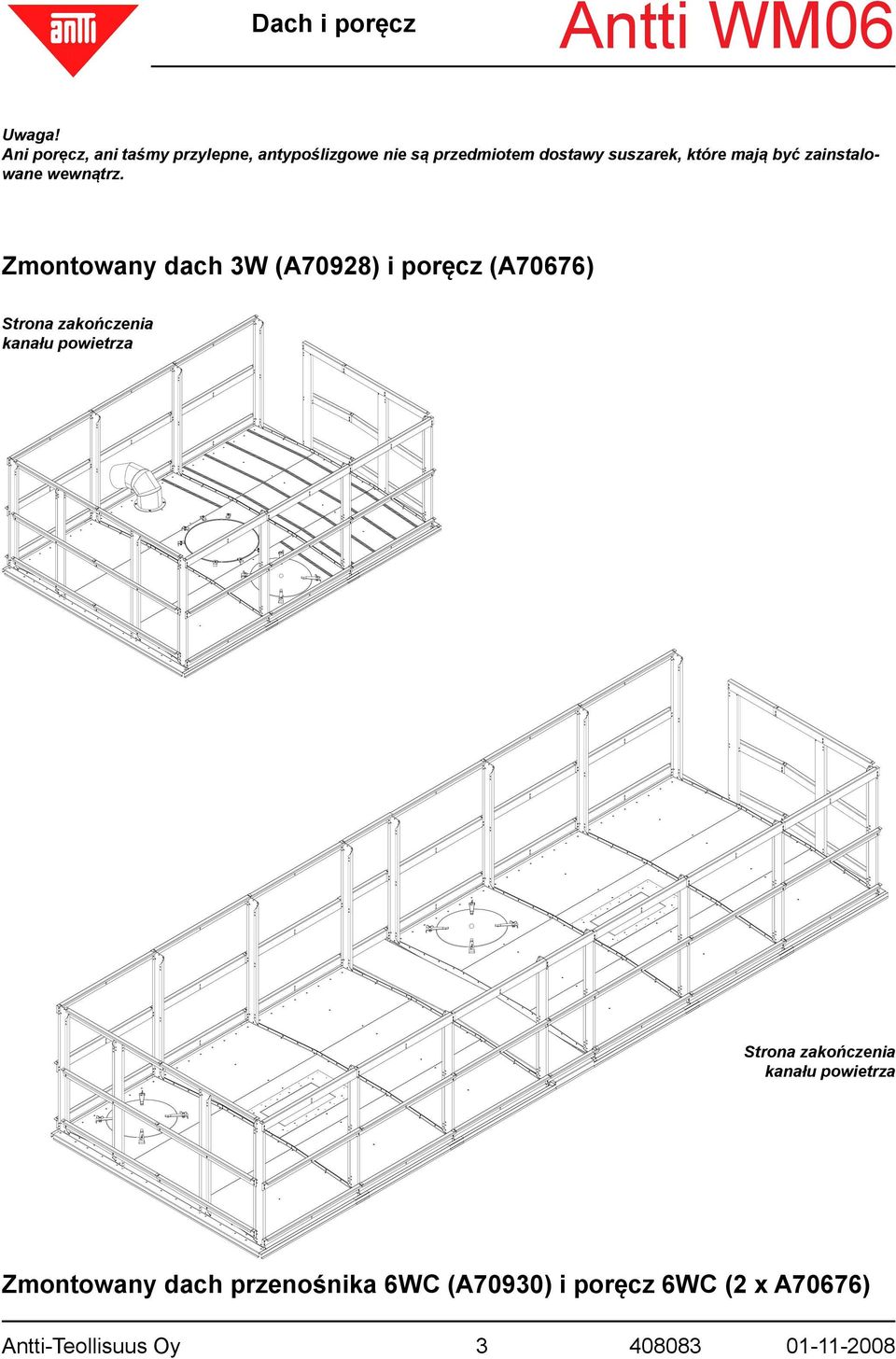

2 Zmontowany dach 3W (A7098) i poręcz (A707)... 3 Zmontowany dach przenośnika WC (A70930) i poręcz WC ( x A707)... 3 Zmontowany dach 3W (A7098), rysunek części zapasowych... zapasowe osłony poziomej (009)... Dach przenośnika, WC zmontowany (A70930), rysunek części zapasowych... zapasowe osłony poziomej (009, szt.)... Zmontowana poręcz dla 3W i WC (x) (A707), części zapasowe... 8 Montaż dachu i poręczy na 3W... 0 Montaż dachu przenośnika i poręczy na WC... Montaż pojemnościowego, regulowanego sygnalizatora poziomu napełnienia... 33

3 Uwaga! Ani poręcz, ani taśmy przylepne, antypoślizgowe nie są przedmiotem dostawy suszarek, które mają być zainstalowane wewnątrz. Zmontowany dach 3W (A7098) i poręcz (A707) Strona zakończenia kanału powietrza Strona zakończenia kanału powietrza Zmontowany dach przenośnika WC (A70930) i poręcz WC ( x A707) Antti-Teollisuus Oy

4 Zmontowany dach 3W (A7098), rysunek części zapasowych zapasowe osłony poziomej (009) Antti-Teollisuus Oy

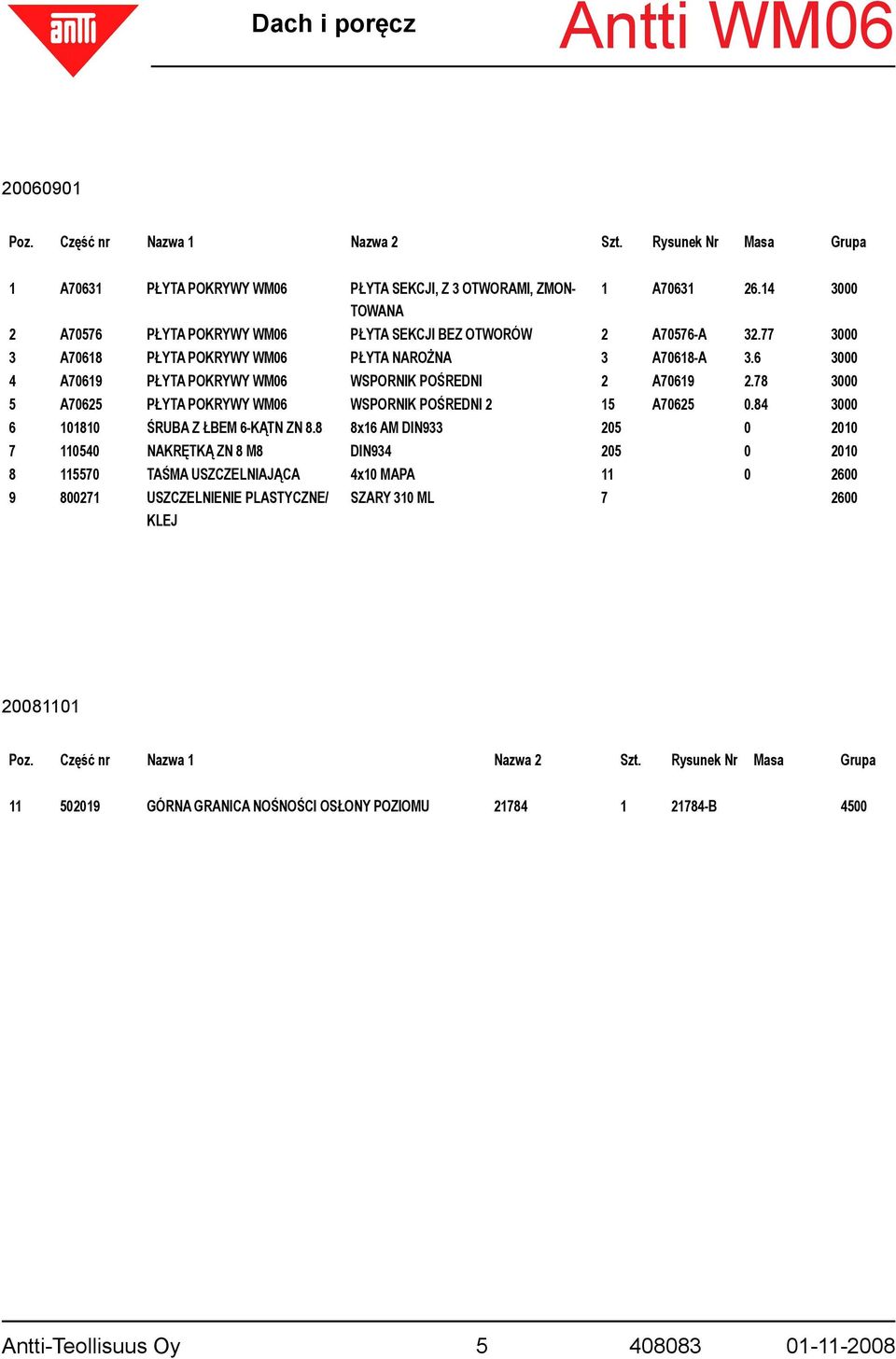

5 00090 Poz. Część nr Nazwa Nazwa Szt. Rysunek Nr Masa Grupa A703 PŁYTA POKRYWY WM0 PŁYTA SEKCJI, Z 3 OTWORAMI, ZMON- A TOWANA A707 PŁYTA POKRYWY WM0 PŁYTA SEKCJI BEZ OTWORÓW A707-A A708 PŁYTA POKRYWY WM0 PŁYTA NAROŻNA 3 A708-A A709 PŁYTA POKRYWY WM0 WSPORNIK POŚREDNI A A70 PŁYTA POKRYWY WM0 WSPORNIK POŚREDNI A ŚRUBA Z ŁBEM -KĄTN ZN 8.8 8x AM DIN NAKRĘTKĄ ZN 8 M8 DIN TAŚMA USZCZELNIAJĄCA x0 MAPA USZCZELNIENIE PLASTYCZNE/ KLEJ SZARY 30 ML Poz. Część nr Nazwa Nazwa Szt. Rysunek Nr Masa Grupa 009 GÓRNA GRANICA NOŚNOŚCI OSŁONY POZIOMU B 00 Antti-Teollisuus Oy

6 Dach przenośnika, WC zmontowany (A70930), rysunek części zapasowych zapasowe osłony poziomej (009, szt.) Antti-Teollisuus Oy

7 Poz. Część nr Nazwa Nazwa Szt. Rysunek Nr Masa Grupa A70888 PŁYTA POKRYWY WM0 PRZYMOCOWANIE PŁYTY PRZENO- A70888-A ŚNIKA A70 PŁYTA POKRYWY WM0 PŁYTA SEKCJI PRZENOŚNIKA Z A OTWOREM 3 A708 PŁYTA POKRYWY WM0 PŁYTA NAROŻNA A708-B A709 PŁYTA POKRYWY WM0 WSPORNIK POŚREDNI A A707 PŁYTA POKRYWY WM0 PŁYTA SEKCJI BEZ OTWORÓW A707-A A70990 PŁYTA POKRYWY WM0 ZESPÓŁ KLAPY REWIZYJNEJ A A70 PŁYTA POKRYWY WM0 WSPORNIK POŚREDNI 3 A ŚRUBA Z ŁBEM -KĄTN ZN 8.8 8x AM DIN NAKRĘTKĄ ZN 8 M8 DIN ŚRUBA SAMOGWINTUJĄCA Z,8 x 3 ZN ŁBEM SZEŚCIOKĄTNYM 08 ŚRUBA Z ŁBEM GNIAZDOWYM 8x0AM0.9ZNDIN NISKIM 70 TAŚMA USZCZELNIAJĄCA x0 MAPA GÓRNA GRANICA OSŁONY KONDENSATOR REGULACYJNY B 0 00 POZIOMU 080 INSTRUKCJA INSTALACJI I SUSZARNIE WM0 3W OBSŁUGI A73 PŁYTA POKRYWY WM0 SUSZARNIE POŚREDNIE A A70 PODSTAWA WM0 ARKUSZ POŚREDNI W, 8W A USZCZELNIENIE PLASTYCZNE/ KLEJ SZARY 30 ML Poz. Część nr Nazwa Nazwa Szt. Rysunek Nr Masa Grupa 009 GÓRNA GRANICA NOŚNOŚCI OSŁONY POZIOMU B 00 Antti-Teollisuus Oy

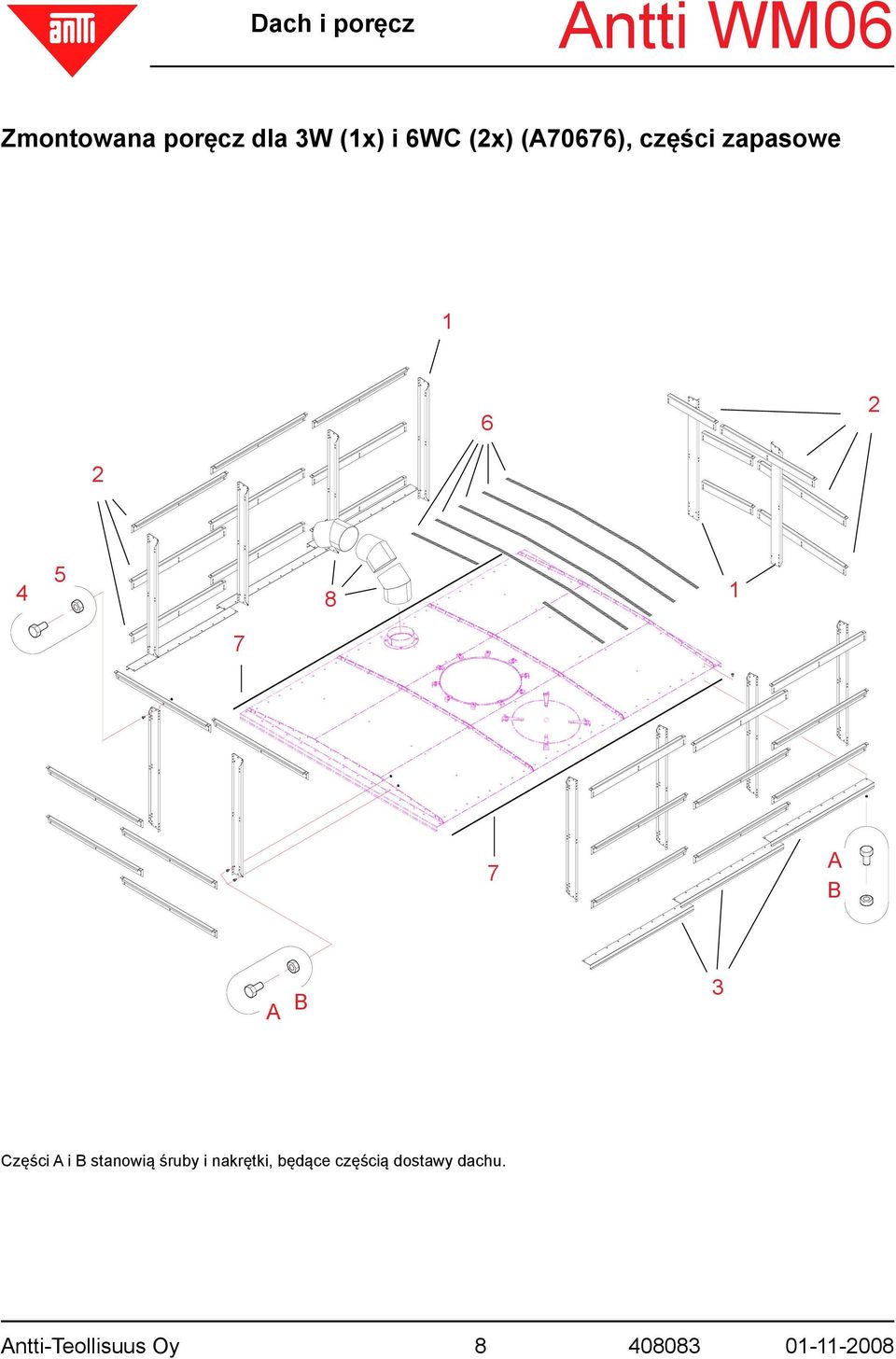

8 Zmontowana poręcz dla 3W (x) i WC (x) (A707), części zapasowe A B A B 3 A i B stanowią śruby i nakrętki, będące częścią dostawy dachu. Antti-Teollisuus Oy

9 Poz. Część nr Nazwa Nazwa Szt. Rysunek Nr Masa Grupa A70 PŁYTA POKRYWY WM0 PODPORA A A70 PŁYTA POKRYWY WM0 PORĘCZ 30 A A70887 PŁYTA POKRYWY WM0 FORMA NA SKROPLINY A ŚRUBA Z ŁBEM -KĄTN ZN 8.8 8x AM DIN NAKRĘTKĄ ZN 8 M8 DIN NAKLEJKA ATYPOŚLIZGOWA ANTYPOŚLIZGOWY /8, TAŚMA USZCZELNIAJĄCA x0 MAPA KOLANO RUROCIĄGU ZANIE- CZYSZCZEŃ D00X 3 397/,,3 300 Antti-Teollisuus Oy

10 Montaż dachu i poręczy na 3W. 7 () (3) Uwaga! Poręcze nie są ani dostarczane ani instalowane na suszarniach, które maja zostać umieszczone w pomieszczeniach.. Instalacja wsporników pośrednich i słupków środkowych poręczy na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A7098 i poręczy. Zaleca się przeprowadzanie montażu dachu na równej płaszczyźnie, takiej jak góra zmontowanej uprzednio sekcji górnej. Zapewnia to, ze zmontowany dach będzie prosty. Zainstalować sześć długich wsporników w kształcie L, do dolnej części sekcji dachu (część ), bez klapy rewizyjnej. Prawidłowe ustawienie kołnierzy wsporników pośrednich pokazano na rysunku., 7 Przymocować wsporniki pośrednie przy pomocy śrub z nakrętkami (M8 x, 3 szt. na wspornik). Przymocować słupki środkowe poręczy do płyty narożnej (część 3). Prawidłowy kierunek zainstalowania słupków pokazano na rysunku., W obydwu słupkach włożyć na swe miejsca po jednej śrubie z nakrętką (M8 x ). Włożyć w swe miejsce śrubę, która nie jest potrzebna do połączenia sekcji dachowych. Lekko dociągnąć śruby tak, żeby podczas montażu poręczy można było skorygować ustawienie słupków. Antti-Teollisuus Oy

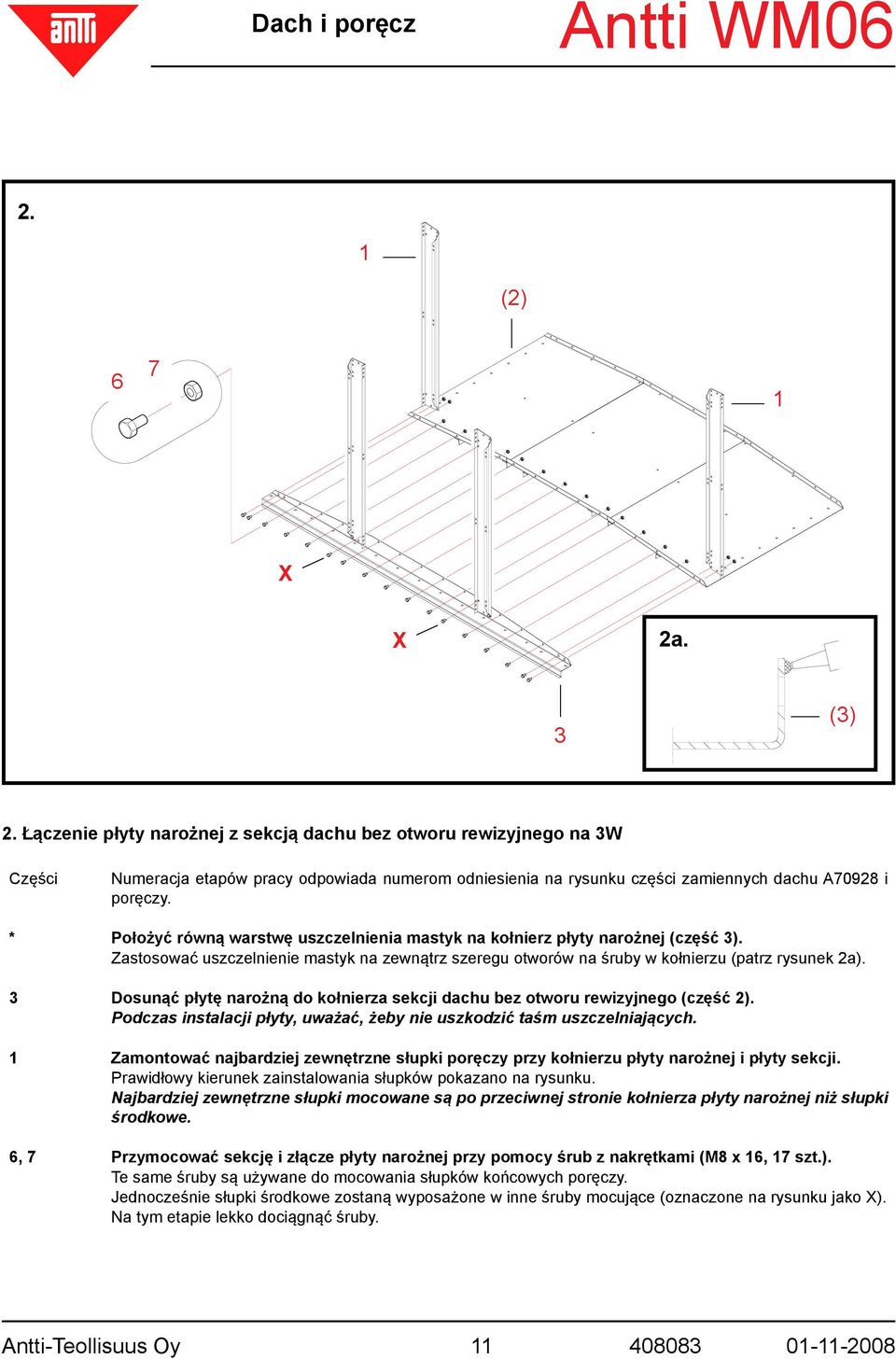

11 . () 7 X X a. 3 (3). Łączenie płyty narożnej z sekcją dachu bez otworu rewizyjnego na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A7098 i poręczy. * Położyć równą warstwę uszczelnienia mastyk na kołnierz płyty narożnej (część 3). Zastosować uszczelnienie mastyk na zewnątrz szeregu otworów na śruby w kołnierzu (patrz rysunek a). 3 Dosunąć płytę narożną do kołnierza sekcji dachu bez otworu rewizyjnego (część ). Podczas instalacji płyty, uważać, żeby nie uszkodzić taśm uszczelniających. Zamontować najbardziej zewnętrzne słupki poręczy przy kołnierzu płyty narożnej i płyty sekcji. Prawidłowy kierunek zainstalowania słupków pokazano na rysunku. Najbardziej zewnętrzne słupki mocowane są po przeciwnej stronie kołnierza płyty narożnej niż słupki środkowe., 7 Przymocować sekcję i złącze płyty narożnej przy pomocy śrub z nakrętkami (M8 x, 7 szt.). Te same śruby są używane do mocowania słupków końcowych poręczy. Jednocześnie słupki środkowe zostaną wyposażone w inne śruby mocujące (oznaczone na rysunku jako X). Antti-Teollisuus Oy

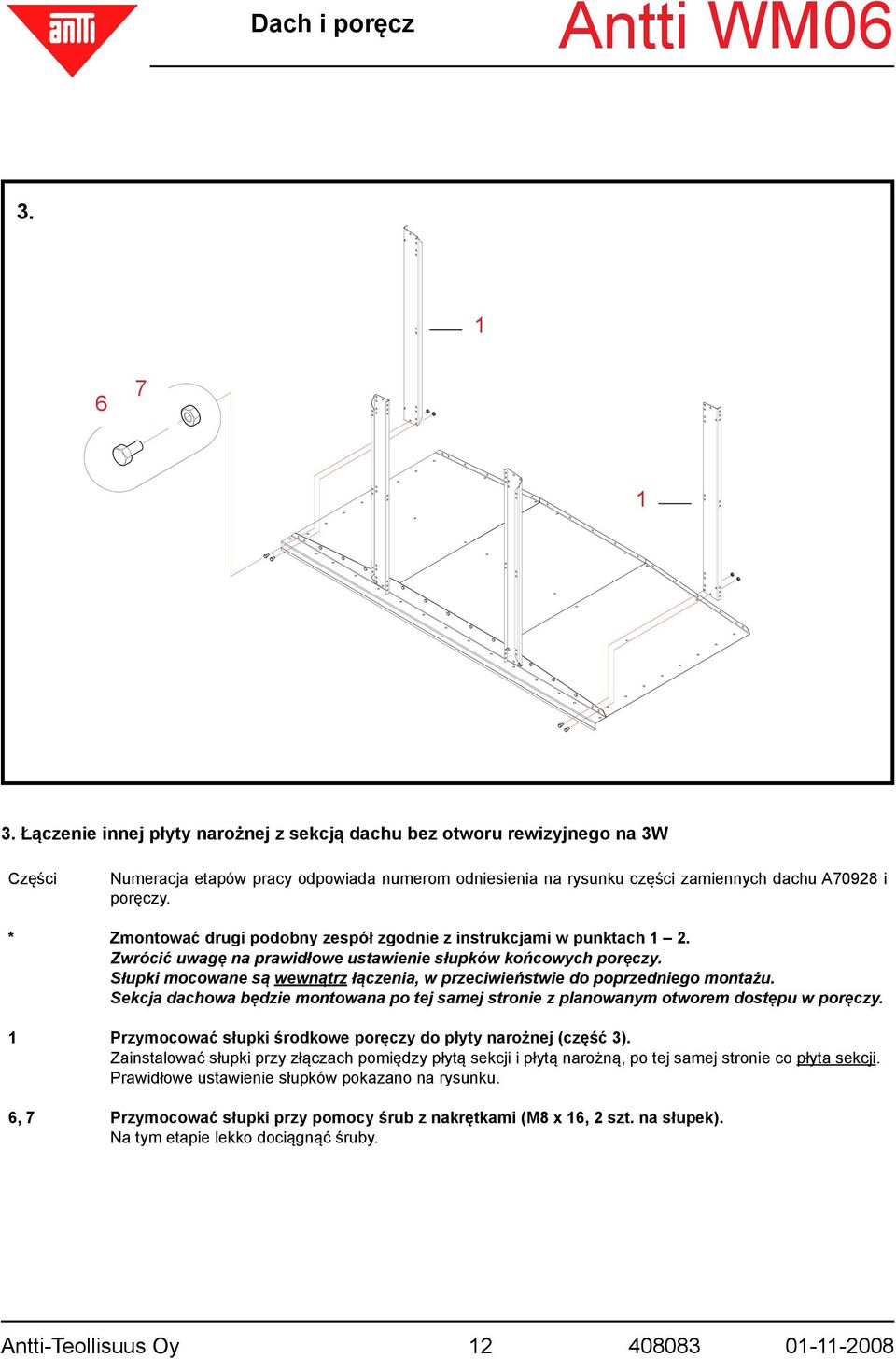

12 Łączenie innej płyty narożnej z sekcją dachu bez otworu rewizyjnego na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A7098 i poręczy. * Zmontować drugi podobny zespół zgodnie z instrukcjami w punktach. Zwrócić uwagę na prawidłowe ustawienie słupków końcowych poręczy. Słupki mocowane są wewnątrz łączenia, w przeciwieństwie do poprzedniego montażu. Sekcja dachowa będzie montowana po tej samej stronie z planowanym otworem dostępu w poręczy. Przymocować słupki środkowe poręczy do płyty narożnej (część 3). Zainstalować słupki przy złączach pomiędzy płytą sekcji i płytą narożną, po tej samej stronie co płyta sekcji. Prawidłowe ustawienie słupków pokazano na rysunku., 7 Przymocować słupki przy pomocy śrub z nakrętkami (M8 x, szt. na słupek). Antti-Teollisuus Oy

13 . 7 (P) () (P) (P) (P) a. (). Montaż wsporników pośrednich do sekcji dachu z trzema otworami na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A7098. Zainstalować trzy długie wsporniki w kształcie L, do dolnej części sekcji dachu (część ). Prawidłowe ustawienie wsporników pośrednich pokazano na rysunku., 7 Przymocować wsporniki pośrednie przy pomocy śrub z nakrętkami (M8 x, 3 szt. na wspornik). * Położyć równą warstwę uszczelnienia mastyk po obydwu stronach płaskich wsporników pośrednich (części ). Zastosować uszczelnienie mastyk na zewnątrz szeregu otworów na śruby we wspornikach (patrz rysunek a). Wcisnąć wsporniki pośrednie w kołnierze sekcji dachu (część ). Podczas instalacji płyty, uważać, żeby nie uszkodzić taśm uszczelniających. * Sprawdzić, czy wsporniki pośrednie są ustawione w pozycji z zastosowaniem prowizorycznych kołków prowadzących (części P, Ø 8 mm). Antti-Teollisuus Oy

14 . 3 3 a. 8 Sekcja górna 8 b. (3). Mocowanie do sekcji górnej taśm uszczelniających i formy na skropliny na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A7098 i poręczy. 8 Zamocować taśmy uszczelniające do kołnierzy górnej powierzchni uprzednio zmontowanej sekcji górnej. Umocować taśmy uszczelniające w rzędach otworów pod śruby w kołnierzu (patrz rys. a). 3 Umieścić formy na skropliny na górze kołnierzy płyty końcowej sekcji górnej. Podczas instalacji form na skropliny uważać, żeby nie uszkodzić taśm uszczelniających. Prawidłowe kolejność form na skropliny pokazano na rysunku. Ustawić w linii drugi otwór formy na skropliny, w każdym narożniku sekcji górnej z najbardziej zewnętrznym otworem płyty końcowej sekcji. Zamocować taśmy uszczelniające do górnych powierzchni form na skropliny, od naroża do przeciwnej strony. Zamocować taśmy uszczelniające do wewnątrz szeregu otworów na śruby w formach (patrz rysunek b). Antti-Teollisuus Oy

15 . Otwór dostępu 7 () (3) ( & ). Podnoszenie sekcji dachu na zmontowaną uprzednio sekcję na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A7098. () Podnieść środkową sekcję dachu, która została zmontowana w etapie, na górę zmontowanej uprzednio sekcji górnej. Podczas instalacji uważać, żeby nie uszkodzić taśm uszczelniających. Ustawić w linii otwory na brzegach z odpowiednimi otworami w sekcji górnej. ( & ) Przenieść zespoły, zmontowane w etapach i, na górę sekcji górnej, naprzeciwko kołnierza sekcji środkowej. Ustawić w linii otwory na brzegach z odpowiednimi otworami w sekcji górnej. (3) Przenieść zespół, zmontowany w etapie 3, naprzeciwko kołnierz sekcji środkowej (część ). Ustawić w linii otwory na brzegach z odpowiednimi otworami w sekcji górnej., 7 Przymocować sekcje dachu do sekcji górnej przy pomocy śrub z nakrętkami (M8 x, szt. na sekcję dachu). Antti-Teollisuus Oy

16 7. Otwór dostępu 7 7. Mocowanie sekcji dachu i środkowych słupków poręczy na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A7098 i poręczy., 7 Przymocować złącza sekcji dachu przy pomocy śrub z nakrętkami (M8 x, 3 szt.). Nie wkładać jeszcze na swe miejsca śrub mocujących słupki końcowe. Zainstalować słupki końcowe poręczy ( szt.) w złączach sekcji dachu. Prawidłowe ustawienie słupków w stosunku do złączy pokazano na rysunku., 7 Przymocować słupki przy pomocy śrub z nakrętkami (M8 x, szt. na słupek). Antti-Teollisuus Oy

17 8. 8. Instalacja profilu najniższej i środkowej poręczy z trzech stron na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. Zamocować najniższą i środkową poręcz do słupków, z trzech stron. Poręcze boczne z otworami dostępu będą zainstalowane w następnym etapie. Prawidłowe ustawienie poręczy i ich mocowanie do słupków pokazano na rysunku., Zamocować poręcze przy pomocy śrub z nakrętkami (M8 x, szt. na złącze)., Włożyć śruby z nakrętkami (M8 x ) w swe miejsca na złączach profili. Złącza między słupkami mocowane są za pomocą trzech śrub i nakrętek. Dodatkowo, do śrub mocujących, każde złącze na słupku posiada również śrubę pionową i nakrętkę. Antti-Teollisuus Oy

18 9. 9a. Otwór dostępu 9b. 9a mm 9b. 9. Mocowanie profilu najniższej i środkowej poręczy do boku z otworem dostępu na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. Zamocować najniższą i środkową poręcz do słupków z boku z otworem dostępu. Prawidłowe ustawienie poręczy i ich mocowanie do słupków pokazano na rysunku. Zwrócić uwagę na to, że poręcz tworzy krzywiznę na złączu (patrz rysunek szczegółowy 9a). Nie ma potrzeby zginania poręczy na jej złączach. Obciąć poręcze, które mają być zainstalowane przy otworach dostępu. Obciąć je na długość pokazaną na rysunku szczegółowym 9b ( mm od linii środkowej otworów)., Przymocować poręcze do słupków przy pomocy śrub z nakrętkami (M8 x, szt. na złącze)., Włożyć śruby z nakrętkami (M8 x szt. na 3 złącze) w swe miejsca na złączach poręczy. Antti-Teollisuus Oy

19 0. 0b. 0c. 0d. 0a. 0. Instalacja profili najwyższych poręczy na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. Zamocować najwyższe poręcze do słupków po trzech stronach. Poręcze boczne z otworami dostępu będą zainstalowane w następnym etapie. Prawidłowe ustawienie poręczy w stosunku do słupków pokazano na rysunkach 0a, 0b i 0d. Zamocować najwyższą poręcz do słupków po tej samej stronie co otwór dostępu. Na szczegółowych rysunkach 0c i 0d pokazano prawidłowe ustawienie poręczy w stosunku do słupków. Obciąć poręcz, która ma być zainstalowana przy otworze dostępu. Obciąć je na długość pokazaną na rysunku szczegółowym 9b ( mm od linii środkowej otworów)., Przymocować poręcze do słupków przy pomocy śrub z nakrętkami (M8 x, szt. na złącze)., Włożyć pionowe śruby z nakrętkami (M8 x, szt. na złącze) w swe miejsca w złacza poręczy. Antti-Teollisuus Oy

20 . a. MAX 0 mm 8 a. Uwaga! Samoprzylepne taśmy antypoślizgowe nie są ani dostarczane ani instalowane na suszarniach, które maja zostać umieszczone w pomieszczeniach.. Instalacja przylepnych taśm antypoślizgowych na 3W Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. * Sprawdzić pionowe ustawienie słupków. * Dociągnąć wszystkie śruby na dachu i w poręczy. Zamocować przylepne taśmy antypoślizgowe do dachu, pomiędzy otworami dostępu i włazem. Prawidłowy kierunek i miejsce zainstalowania taśm pokazano na rysunku. Zamocować taśmy w odległości maksimum 0 mm jedna od drugiej (patrz rysunek szczegółowy a). 8 Połączyć kolana rurociągu zanieczyszczeń do tulei wylotowej na dachu. - Przymocować części korzystając z wkrętów samogwintujących/otworów Antti-Teollisuus Oy

21 Montaż dachu przenośnika i poręczy na WC. 8 9 () (3) 7 Uwaga! Poręcze nie są ani dostarczane ani instalowane na suszarniach, które maja zostać umieszczone w pomieszczeniach.. Instalacja wsporników pośrednich i słupków środkowych poręczy na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A70930 i poręczy. Zaleca się przeprowadzanie montażu dachu na równej płaszczyźnie, takiej jak góra zmontowanej uprzednio sekcji górnej. Zapewnia to, ze zmontowany dach będzie prosty. 7 Zainstalować pięć pośrednich wsporników w kształcie L, do dolnej powierzchni sekcji dachu (część ), z klapą rewizyjną. Prawidłowe ustawienie kołnierzy wsporników pośrednich pokazano na rysunku. 8, 9 Przymocować wsporniki pośrednie przy pomocy śrub z nakrętkami (M8 x, 3 szt. na wspornik). Przymocować słupki środkowe poręczy do płyty narożnej (część 3). Prawidłowy kierunek zainstalowania słupków pokazano na rysunku., W obydwu słupkach włożyć na swe miejsca po jednej śrubie z nakrętką (M8 x ). Włożyć w swe miejsce śrubę, która nie jest potrzebna do połączenia sekcji dachowych. Lekko dociągnąć śruby tak, żeby podczas montażu poręczy można było skorygować ustawienie słupków.. Antti-Teollisuus Oy

22 . () 8 9 X X a. 3 (3). Łączenie płyty narożnej z sekcją dachu z otworem rewizyjnym na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A70930 i poręczy. * Położyć równą warstwę uszczelnienia mastyk na kołnierz płyty narożnej (część 3). Zastosować uszczelnienie mastyk na zewnątrz szeregu otworów na śruby w kołnierzu (patrz rysunek a). 3 Dosunąć płytę narożną do kołnierza sekcji dachu bez otworu rewizyjnego (część ). Podczas instalacji płyty, uważać, żeby nie uszkodzić taśm uszczelniających. Zamontować najbardziej zewnętrzne słupki poręczy przy kołnierzu płyty narożnej i płyty sekcji. Prawidłowy kierunek zainstalowania słupków pokazano na rysunku. Najbardziej zewnętrzne słupki mocowane są po przeciwnej stronie kołnierza płyty narożnej niż słupki środkowe. 8, 9 Przymocować sekcję i złącze płyty narożnej przy pomocy śrub z nakrętkami (M8 x, 7 szt.). Te same śruby są używane do mocowania słupków końcowych poręczy. Jednocześnie słupki środkowe zostaną wyposażone w inne śruby mocujące (oznaczone na rysunku jako X). Zmontować jeden więcej podobny zespół bez słupków środkowych, do zamontowania w etapie. Ta sekcja dachu zostanie zamontowana na środku zespołu suszarni. Antti-Teollisuus Oy

23 Łączenie innej płyty narożnej z sekcją dachu bez otworu rewizyjnego na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A70930 i poręczy. * Zmontować drugi podobny zespół zgodnie z instrukcjami w punktach. W tym zestawie wykorzystywana jest płyta sekcji bez otworu rewizyjnego. Zamocować sześć pośrednich wsporników o kształcie L (części 7) do płyty sekcji bez otworu rewizyjnego. Zwrócić uwagę na prawidłowe ustawienie słupków końcowych poręczy. Słupki mocowane są wewnątrz łączenia, w przeciwieństwie do poprzedniego montażu. Sekcja dachowa będzie montowana po tej samej stronie z planowanym otworem dostępu w poręczy. Przymocować słupki środkowe poręczy do płyty narożnej (część 3). Zainstalować słupki przy złączach pomiędzy płytą sekcji i płytą narożną, po tej samej stronie co płyta sekcji. Prawidłowe ustawienie słupków pokazano na rysunku. 8, 9 Przymocować słupki przy pomocy śrub z nakrętkami (M8 x, szt. na słupek). Zmontować jeden więcej zespół bez otworu rewizyjnego i słupków środkowych. Ta sekcja dachu zostanie zamontowana na środku zespołu suszarni. Antti-Teollisuus Oy

24 . 8 9 (P) () (P) (P) (P) a. 7 (). Montaż wsporników pośrednich do sekcji dachu z otworem na przenośnik na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A Zainstalować sześć długich wsporników w kształcie L, do dolnej powierzchni sekcji dachu (część ). Prawidłowe ustawienie wsporników pośrednich pokazano na rysunku. 8, 9 Przymocować wsporniki pośrednie przy pomocy śrub z nakrętkami (M8 x, 3 szt. na wspornik). * Położyć równą warstwę uszczelnienia mastyk po obydwu stronach płaskich wsporników pośrednich (części ). Zastosować uszczelnienie mastyk na zewnątrz szeregu otworów na śruby we wspornikach (patrz rysunek a). Wcisnąć wsporniki pośrednie w kołnierze sekcji dachu (część ). Podczas instalacji płyty, uważać, żeby nie uszkodzić taśm uszczelniających. * Sprawdzić, czy wsporniki pośrednie są ustawione w pozycji z zastosowaniem prowizorycznych kołków prowadzących (części P, Ø 8 mm). Zmontować jeszcze jeden podobny zespół. Antti-Teollisuus Oy

25 . 3 3 a. Sekcja górna b. (3). Mocowanie do sekcji górnej WC taśm uszczelniających i formy na skropliny Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A70930 i poręczy. Zamocować taśmy uszczelniające do kołnierzy górnej powierzchni uprzednio zmontowanej sekcji górnej. Umocować taśmy uszczelniające w rzędach otworów pod śruby w kołnierzu (patrz rys. a). 3 Umieścić formy na skropliny na górze kołnierzy płyty końcowej sekcji górnej. Podczas instalacji form na skropliny uważać, żeby nie uszkodzić taśm uszczelniających. Prawidłowe kolejność form na skropliny pokazano na rysunku. Ustawić w linii drugi otwór formy na skropliny, w każdym narożniku sekcji górnej z najbardziej zewnętrznym otworem płyty końcowej sekcji. Zamocować taśmy uszczelniające do górnych powierzchni form na skropliny, od naroża do przeciwnej strony. Zamocować taśmy uszczelniające do wewnątrz szeregu otworów na śruby w formach (patrz rysunek b).. Zmontować jeszcze jeden identyczny zespół. Antti-Teollisuus Oy

26 . () 8 9 Otwór dostępu ( & ) (3) () 8 9 (3) ( & ). Przenoszenie sekcji dachu na zmontowaną uprzednio sekcję górną na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A * Zmontować dwa zespoły dachu. () Przenieść środkowe sekcje dachu, która zostały zmontowane w etapie, na górę, na środek. Podczas instalacji uważać, żeby nie uszkodzić taśm uszczelniających. Ustawić w linii otwory na brzegach z odpowiednimi otworami w sekcji górnej. ( & ) Przenieść zespoły, zmontowane w etapach i, na górę sekcji górnej, naprzeciwko kołnierza sekcji środkowej. Ustawić w linii otwory na brzegach z odpowiednimi otworami w sekcji górnej. Przestrzegać położenia zespołów bez słupków środkowych. (3) Przenieść zespoły zmontowany w etapie 3, naprzeciwko kołnierza sekcji środkowej (część ). Ustawić w linii otwory na brzegach z odpowiednimi otworami w sekcji górnej. Przestrzegać położenia zespołów bez słupków środkowych. 8, 9 Przymocować sekcje dachu do sekcji górnej przy pomocy śrub z nakrętkami (M8 x, szt. na sekcję dachu). Antti-Teollisuus Oy

27 Na rysunku są pokazane tylko dwa zespoły dachowe. 7. Mocowanie sekcji dachu i środkowych słupków poręczy na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A70930 i poręczy. 8, 9 Przymocować złącza sekcji dachu przy pomocy śrub z nakrętkami (M8 x, 3 szt.). Nie wkładać jeszcze na swe miejsca śrub mocujących słupki końcowe. Zainstalować słupki końcowe poręczy ( szt.) w złączach sekcji dachu. Prawidłowe ustawienie słupków w stosunku do złączy pokazano na rysunku. 8, 9 Przymocować słupki przy pomocy śrub z nakrętkami (M8 x, szt. na słupek). Antti-Teollisuus Oy

28 8. Otwór w poręczy na przenośnik (A) 8a. (B) (B) mm 8. Instalacja profilu najniższej i środkowej poręczy z trzech stron na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. Zamocować najniższą i środkową poręcz do słupków, z trzech stron. Poręcze boczne z otworami dostępu będą zainstalowane w następnym etapie. Prawidłowe ustawienie poręczy i ich mocowanie do słupków pokazano na rysunku. (B) Zwrócić uwagę, że najniższy profil poręczy będzie musiał zostać prawdopodobnie przycięty przy przenośniku. Obciąć je na długość pokazaną na rysunku szczegółowym 8a ( mm od osi otworów). (A) Przymocować profile nad otworem przenośnika po zamontowaniu przenośnika., Zamocować poręcze przy pomocy śrub z nakrętkami (M8 x, szt. na złącze)., Włożyć śruby z nakrętkami (M8 x ) w swe miejsca na złączach profili. Złącza między słupkami mocowane są za pomocą trzech śrub i nakrętek. Dodatkowo, do śrub mocujących, każde złącze na słupku posiada również śrubę pionową i nakrętkę. Antti-Teollisuus Oy

29 9. 9a. Otwór dostępu 9b. 9a Otwór w poręczy na przenośnik mm 9b. 9. Mocowanie profilu najniższej i środkowej poręczy do boku z otworem dostępu na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. Zamocować najniższą i środkową poręcz do słupków z boku z otworem dostępu. Prawidłowe ustawienie poręczy i ich mocowanie do słupków pokazano na rysunku. Zwrócić uwagę na to, że poręcz tworzy krzywiznę na złączu (patrz rysunek szczegółowy 9a). Nie ma potrzeby zginania poręczy na jej złączach. Obciąć poręcze, które mają być zainstalowane przy otworach dostępu. Obciąć je na długość pokazaną na rysunku szczegółowym 9b ( mm od linii środkowej otworów)., Przymocować poręcze do słupków przy pomocy śrub z nakrętkami (M8 x, szt. na złącze)., Włożyć śruby z nakrętkami (M8 x szt. na 3 złącze) w swe miejsca na złączach poręczy. Antti-Teollisuus Oy

30 0. 0b. 0c. 0d. 0b. 0a. 0d. Otwór w poręczy na przenośnik (A) 0. Instalacja profili najwyższych poręczy na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. Zamocować najwyższe poręcze do słupków po dwóch stronach obu zespołów dachu. Poręcze boczne z otworami dostępu będą zainstalowane w następnym etapie. Prawidłowe ustawienie poręczy w stosunku do słupków pokazano na rysunkach 0a, 0b i 0d. (A) Nie montować jeszcze profili poręczy nad przenośnikiem. Zamocować najwyższą poręcz do słupków po tej samej stronie co otwór dostępu. Na szczegółowych rysunkach 0c i 0d pokazano prawidłowe ustawienie poręczy w stosunku do słupków. Obciąć poręcz, która ma być zainstalowana przy otworze dostępu. Obciąć je na długość pokazaną na rysunku szczegółowym 9b ( mm od linii środkowej otworów)., Przymocować poręcze do słupków przy pomocy śrub z nakrętkami (M8 x, szt. na złącze)., Włożyć pionowe śruby z nakrętkami (M8 x, szt. na złącze) w swe miejsca w złacza poręczy. Antti-Teollisuus Oy

31 . a. MAX 0 mm a. Otwór w poręczy na przenośnik (A) Uwaga! Samoprzylepne taśmy antypoślizgowe nie są ani dostarczane ani instalowane na suszarniach, które maja zostać umieszczone w pomieszczeniach.. Instalacja przylepnych taśm antypoślizgowych na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych poręczy. * Sprawdzić pionowe ustawienie słupków. * Dociągnąć wszystkie śruby na dachu i w poręczy. (A) Nie montować jeszcze profili poręczy nad przenośnikiem. Zamocować przylepne taśmy antypoślizgowe do dachu, pomiędzy otworami dostępu i włazem. Prawidłowy kierunek i miejsce zainstalowania taśm pokazano na rysunku. Zamocować taśmy w odległości maksimum 0 mm jedna od drugiej (patrz rysunek szczegółowy a). Płyty mocowania przenośnika są utwierdzane w połączeniu z montażem przenośnika. Antti-Teollisuus Oy

32 .. Pokrywa pośrednia między zespołami dachu na WC Numeracja etapów pracy odpowiada numerom odniesienia na rysunku części zamiennych dachu A Pokrywa pośrednia między zespołami dachu nakładana jest na miejsce w połączeniu z końcowym montażem suszarni. Antti-Teollisuus Oy

33 Montaż pojemnościowego, regulowanego sygnalizatora poziomu napełnienia Dach 3W (A7098) osłona Dach przenośnika WC (A70930), szt. osłon W skład dostawy suszarni wchodzi regulowany pojemnościowy prętowy sygnalizator poziomu napełnienia. Sygnalizator poziomy dostarczany jest z pokrywą. Położenie w pokrywie Umieścić osłonę w pokrywie suszarni w takim miejscu, aby bezpośredni strumień ziarna z oczyszczania wstępnego (przenośnik) nie uderzał w czujnik. Czujnik może rozpocząć przesyłanie fałszywych danych a także ulec zużyciu w wyniku tarcia spowodowanego uderzającym ziarnem. Montaż Ponieważ kierunek, z którego wchodzi ziarno do suszarni może się zmieniać zależnie od przypadku, nie ma w pokrywie wstępnie wyciętego otworu montażowego. * W pokrywie należy wyciąć otwór o średnicy co najmniej Ø 3, tak blisko filtra wstępnego jak to możliwe. * Umieścić wspornik czujnika ze śrubą motylkową na górze otworu. * Przymocować wspornik do pokrywy w otworach Ø mm za pomocą wkrętów samogwintujących. * cisnąć gładką powierzchnię uszczelnienia plastycznego w połączeniach między wspornikiem i pokrywą. Dokładnie uszczelnić połączenie, szczególnie jeżeli suszarnia nie jest umieszczona w budynku. Regulacja * Ustalić, za pomocą czujnika pojemnościowego właściwy poziom ziarna. W praktyce jest on różny. Zwrócić uwagę na to, że na początku procesu suszenia ziarno pęcznieje. Dlatego, na początku suszenia, odległość od dolnej krawędzi filtra wstępnego do powierzchni ziarna musi wynosić do 0 cm, zależnie od warunków. * Ustawić właściwą wysokość czujnika korzystając z nakrętki motylkowej. * Podłączyć przewód prowadzący do czujnika tak, aby długość przewodu umożliwiała regulację wysokości czujnika w przyszłości. Z czasem głowica czujnika może zabrudzić się i rozpocząć przekazywanie fałszywych danych. Dlatego zaleca się oczyszczenie od czasu do czasu głowicy czujnika. Antti-Teollisuus Oy
