1 RUSZTOWANIA ALUMINIOWE SYSTEM DRABEST To nowy system rusztowań przejezdnych produkowanych przez firmę Drabest. Rusztowania pod nazwą Goliat, Maximus są bezpieczne, uniwersalne, łatwe i szybkie w montażu a przede wszystkim lekkie i odporne na uszkodzenia mechaniczne. W skład systemu wchodzą: - Ramy Ramy oferujemy w dwóch szerokościach 800 mm pojedyncza i 1600 mm podwójna oraz w dwóch wysokościach 1000 mm i 2000 mm.każda rama jest konstrukcją sztywną, spawaną, składającą się z podłużnic wykonanych z rur aluminiowych o średnicy Ø 48 oraz szczebli karbowanych wykonanych z profilu o wymiarach 30mm x 25 mm. - Platformy Platformy są wykonane z ramy aluminiowej oraz pokryte wodoodporną antypoślizgową sklejką lub ryflowaną blachą aluminiową. Platformy produkowane są w dwóch wykonaniach z włazem oraz bez włazu o szerokości 700 mm i długości 2000 mm, 2500 mm lub 3000 mm. - Stężenia Stężenia poziome zaznaczone są na kolor niebieski co pozwala szybko je zidentyfikować i połączyć z podstawą rusztowania. Stężenia pionowe proste i ukośne łączą ramy rusztowania. - Podstawa Podstawa rusztowania jest wykonana z profilu prostokątnego stalowego. Całość podstawy jest ocynkowana ogniowo co zapewnia ochronę przed korozją. Przemieszczanie rusztowania bez potrzeby demontażu zapewniają cztery koła z hamulcami które unieruchamiają rusztowanie w czasie pracy. Podstawa może być wyposażona w trzy o różnych średnicach koła Ø 125, 160, 200 mm. Każda podpora wyposażona jest w dwa stabilizatory regulowane i dwa koła. - Stabilizatory Idealne ustawienie w pionie rusztowania zapewniają stabilizatory z możliwością płynnej regulacji do 250 mm. Od wysokości platformy na poziomie 6,2 m stosujemy dodatkowe stabilizatory z belką stabilizującą. - Balustrada

2 Balustrada wykonana z rury aluminiowej, spawana, podwójna, zapewnia bezpieczną pracę, umieszczona na wysokości 1m nad platformą na dwóch dłuższych bokach. PRODUCENT: DRABEST Sp.z o.o. Mnikow Morawica tel fax Dane techniczne : Wymiary platformy roboczej Goliat-szerokość 700mm długość 2000 /2500/3000 mm Maximus-szerokość 1400mm długość 2000 /2500/3000 mm Wysokość wieży wolnostojącej Goliat - min. 2,2 m max. 12,2 m ( wysokość platformy roboczej ) Maximus - min. 2,2 m max. 9,2m Dopuszczalne obciążenie pomostu roboczego 200 kg/m 2 Ilość pomostów roboczych 1 lub 2 Waga rusztowania Goliat 85kg 235 kg UWAGA: Maximus 150 kg 310 kg 1.Użytkownikrusztowania jest zobowiązany do ścisłego przestrzegania zasad montażu i eksploatacji podanych rusztowań oraz ogólnych zasad BHP związanych z wykonywaniem pracy na wysokości. 2.Instrukcja musi być zawsze w miejscu najpierw montowanego a później eksploatowanego rusztowania.

3 3. Osoby montujące lub eksploatujące rusztowanie muszą zostać zapoznane z instrukcją jak również powinny zostać przeszkolone w zakresie BHP obowiązujących podczas prac na wysokościach. W Y M A G A N I A B E Z P I E C Z E Ń S T W A 1.Rusztowanie montujemy wyłącznie z orginalnych nieuszkodzonych elementów systemu rusztowań Drabest przed użytkowaniem należy sprawdzić czy wszystkie elementy zostały prawidłowo zamontowane. 2.Montaż rusztowania musi być zgodny z instrukcją montażu w przypadku montażu innych konstrukcji na bazie elementów systemu drabest należy zasięgnąć opinii producenta który dokona odpowiednich obliczeń i udzieli zgody na montaż. 3.Montaż i eksploatacja rusztowania może przebiegać wyłącznie na równym i odpowiednio utwardzonym terenie. 4.Przy wznoszeniu i demontażu rusztowania należy stosować dodatkowe pomosty których odległość od pomostu roboczego nie będzie większa niż 2m.Po zmontowaniu rusztowania dodatkowe pomosty należy zdemontować 5. Stężenia ukośne oraz poziome należy nałożyć na bolce tak aby blaszki zabezpieczające blokowały przed wysunięciem się stężenia 6.Przy platformach pośrednich, które nie służą do bezpośredniej pracy a jedynie do wychodzenia i schodzenia z rusztowania wymaga się montowanie poręczy ochronnej. 7.wchodzić i schodzić z rusztowania można wyłącznie po szczeblach ram po wewnętrznej stronie rusztowania. 8.Platformy robocze z uchylnymi klapami należy montować po przeciwnych stronach ram. 9.Nie wolno pracować jednocześnie na dwóch platformach jednocześnie. 10.Zabroniona jest praca na rusztowaniu przy sile wiatru przekraczającym prędkość 12m/s,należy bezzwłocznie zabezpieczyć rusztowanie przed przewróceniem się poprzez zakotwienie,przeniesienie w osłonięte miejsce lub zdemontowanie. 11.Przesuwanie rusztowania bezpośrednio na kołach może odbywać się jedynie przy nachyleniu terenu mniejszym niż 3%. 12.Przesuwanie rusztowania należy wykonywać powoli z należytą starannością wzdłuż dłuższego boku lub przekątnej,należy usunąć wszystkie przedmioty na drodze przesuwanego rusztowania, na przesuwanym rusztowaniu nie mogą znajdować się ludzie, przedmioty i narzędzia. 13.Zabronione jest przeciąganie rusztowania za pomocą lin lub mechanicznych przyrządów. 14.Po umieszczeniu rusztowania w miejscu pracy należy wypoziomować i zablokować przemieszczanie się go za pomocą regulowanych stabilizatorów. 15.Podczas wchodzenia i schodzenia z rusztowania należy zachować szczególną ostrożność w szczególnych przypadkach gdy jest to konieczne należy skorzystać z innych dostępnych przyrządów do przemieszczania się na wysokość. 16.Nie wolno stosować na rusztowaniu żadnych urządzeń dźwigowych.

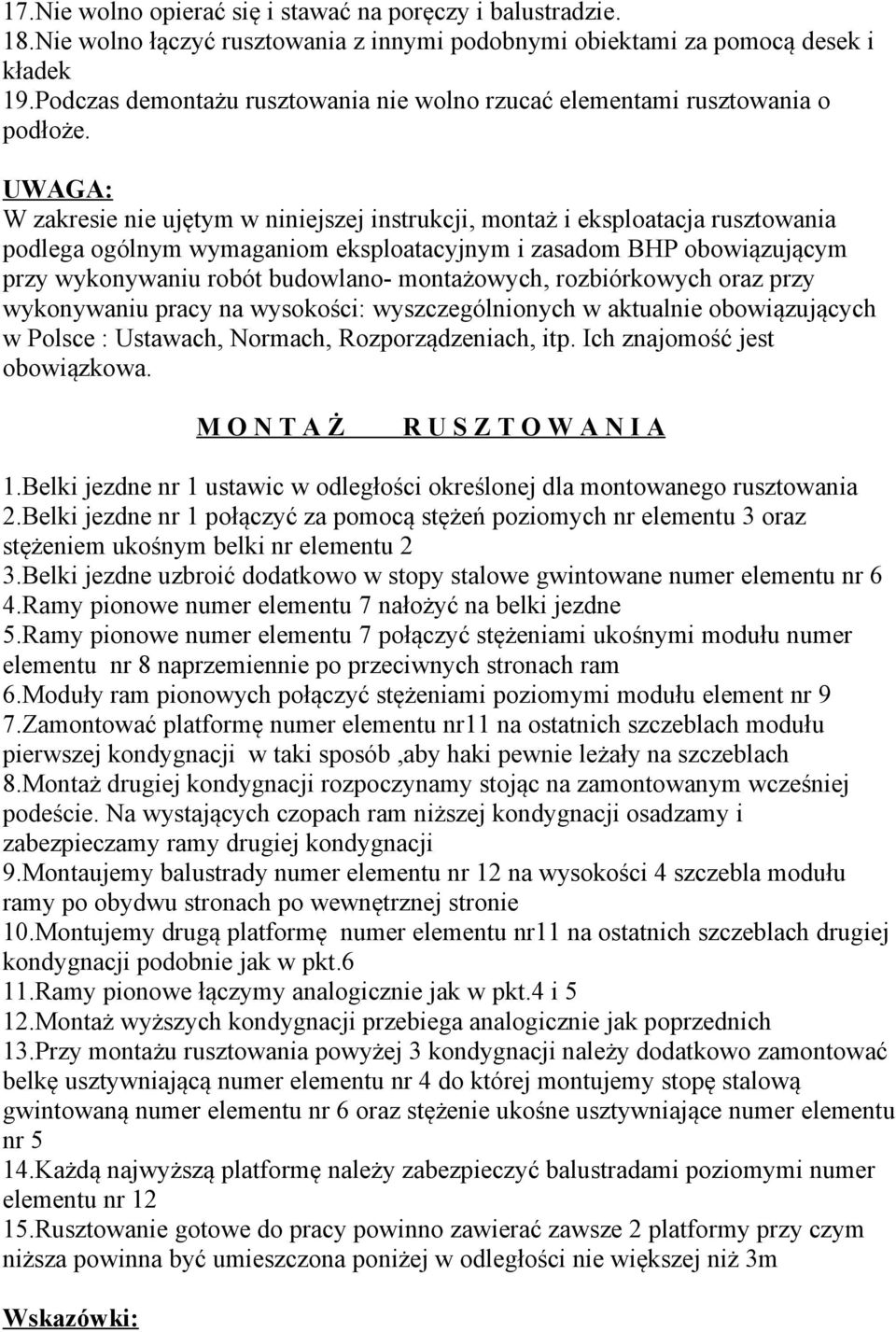

4 17.Nie wolno opierać się i stawać na poręczy i balustradzie. 18.Nie wolno łączyć rusztowania z innymi podobnymi obiektami za pomocą desek i kładek 19.Podczas demontażu rusztowania nie wolno rzucać elementami rusztowania o podłoże. UWAGA: W zakresie nie ujętym w niniejszej instrukcji, montaż i eksploatacja rusztowania podlega ogólnym wymaganiom eksploatacyjnym i zasadom BHP obowiązującym przy wykonywaniu robót budowlano- montażowych, rozbiórkowych oraz przy wykonywaniu pracy na wysokości: wyszczególnionych w aktualnie obowiązujących w Polsce : Ustawach, Normach, Rozporządzeniach, itp. Ich znajomość jest obowiązkowa. M O N T A Ż R U S Z T O W A N I A 1.Belki jezdne nr 1 ustawic w odległości określonej dla montowanego rusztowania 2.Belki jezdne nr 1 połączyć za pomocą stężeń poziomych nr elementu 3 oraz stężeniem ukośnym belki nr elementu 2 3.Belki jezdne uzbroić dodatkowo w stopy stalowe gwintowane numer elementu nr 6 4.Ramy pionowe numer elementu 7 nałożyć na belki jezdne 5.Ramy pionowe numer elementu 7 połączyć stężeniami ukośnymi modułu numer elementu nr 8 naprzemiennie po przeciwnych stronach ram 6.Moduły ram pionowych połączyć stężeniami poziomymi modułu element nr 9 7.Zamontować platformę numer elementu nr11 na ostatnich szczeblach modułu pierwszej kondygnacji w taki sposób,aby haki pewnie leżały na szczeblach 8.Montaż drugiej kondygnacji rozpoczynamy stojąc na zamontowanym wcześniej podeście. Na wystających czopach ram niższej kondygnacji osadzamy i zabezpieczamy ramy drugiej kondygnacji 9.Montaujemy balustrady numer elementu nr 12 na wysokości 4 szczebla modułu ramy po obydwu stronach po wewnętrznej stronie 10.Montujemy drugą platformę numer elementu nr11 na ostatnich szczeblach drugiej kondygnacji podobnie jak w pkt.6 11.Ramy pionowe łączymy analogicznie jak w pkt.4 i 5 12.Montaż wyższych kondygnacji przebiega analogicznie jak poprzednich 13.Przy montażu rusztowania powyżej 3 kondygnacji należy dodatkowo zamontować belkę usztywniającą numer elementu nr 4 do której montujemy stopę stalową gwintowaną numer elementu nr 6 oraz stężenie ukośne usztywniające numer elementu nr 5 14.Każdą najwyższą platformę należy zabezpieczyć balustradami poziomymi numer elementu nr Rusztowanie gotowe do pracy powinno zawierać zawsze 2 platformy przy czym niższa powinna być umieszczona poniżej w odległości nie większej niż 3m Wskazówki:

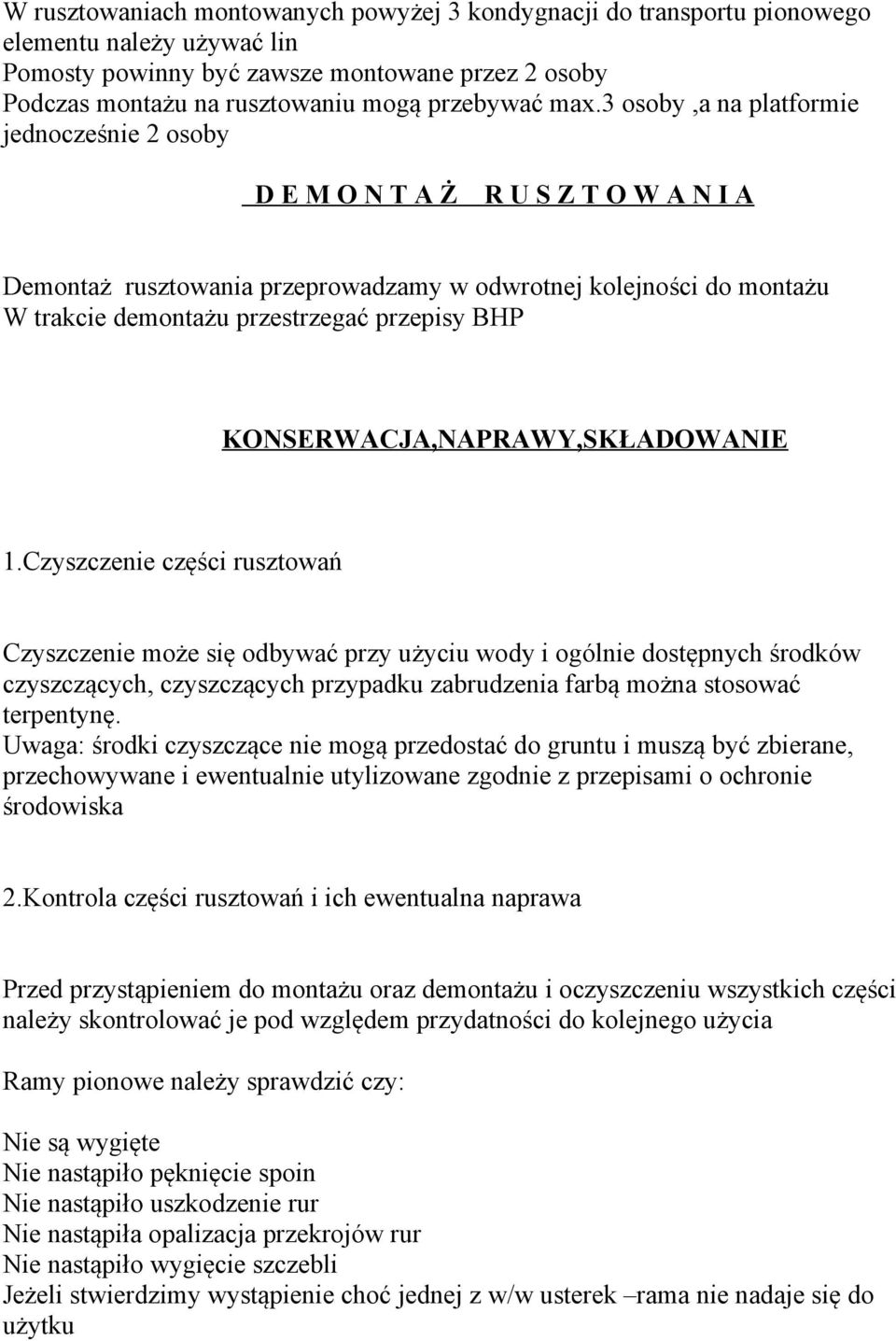

5 W rusztowaniach montowanych powyżej 3 kondygnacji do transportu pionowego elementu należy używać lin Pomosty powinny być zawsze montowane przez 2 osoby Podczas montażu na rusztowaniu mogą przebywać max.3 osoby,a na platformie jednocześnie 2 osoby D E M O N T A Ż R U S Z T O W A N I A Demontaż rusztowania przeprowadzamy w odwrotnej kolejności do montażu W trakcie demontażu przestrzegać przepisy BHP KONSERWACJA,NAPRAWY,SKŁADOWANIE 1.Czyszczenie części rusztowań Czyszczenie może się odbywać przy użyciu wody i ogólnie dostępnych środków czyszczących, czyszczących przypadku zabrudzenia farbą można stosować terpentynę. Uwaga: środki czyszczące nie mogą przedostać do gruntu i muszą być zbierane, przechowywane i ewentualnie utylizowane zgodnie z przepisami o ochronie środowiska 2.Kontrola części rusztowań i ich ewentualna naprawa Przed przystąpieniem do montażu oraz demontażu i oczyszczeniu wszystkich części należy skontrolować je pod względem przydatności do kolejnego użycia Ramy pionowe należy sprawdzić czy: Nie są wygięte Nie nastąpiło pęknięcie spoin Nie nastąpiło uszkodzenie rur Nie nastąpiła opalizacja przekrojów rur Nie nastąpiło wygięcie szczebli Jeżeli stwierdzimy wystąpienie choć jednej z w/w usterek rama nie nadaje się do użytku

6 Stężenia należy sprawdzić czy: Nie nastąpiło wygięcie i skręcenie stężeń Nie nastąpiło zdeformowanie otworów Jeżeli stwierdzimy wystąpienie choć jednej z w/w usterek stężenie nie nadaje się do użytku Platformy należy sprawdzić czy: Nie nastąpiło pęknięcie spawów Nie występuje nadmierne ugięcie belek platformowych Nie wystąpiło nadmierne zabrudzenie powierzchni platformy Klapa włazowa prawidłowo się zamyka i otwiera Jeżeli stwierdzimy wystąpienie choć jednej z w/w usterek platforma nie nadaje się do użytku Zestawy kołowe należy sprawdzić czy: Posiadają zdolność do toczenia i obrotu wzdłuż osi pionowej Jeżeli stwierdzimy wystąpienie usterki zestawy nie nadają się do użytku Po stwierdzeniu wadliwości elementu rusztowania należy je wymienić na w pełni sprawny lub poddać procedurze naprawy. W tym celu należy je wymienić lub naprawić wadliwy u producenta. Składowanie: Składowanie elementów rusztowania musi być zorganizowane w taki sposób, aby wykluczone zostało ich uszkodzenie. Należy zapewnić pomieszczenie zadaszone i suche. Zaleca się składowanie w pozycji leżącej. Podczas transportu elementy rusztowania muszą być zabezpieczone na wypadek przesunięcia się uderzenia lub upadku. Nie wolno rzucać nimi w trakcie za i rozładunku
