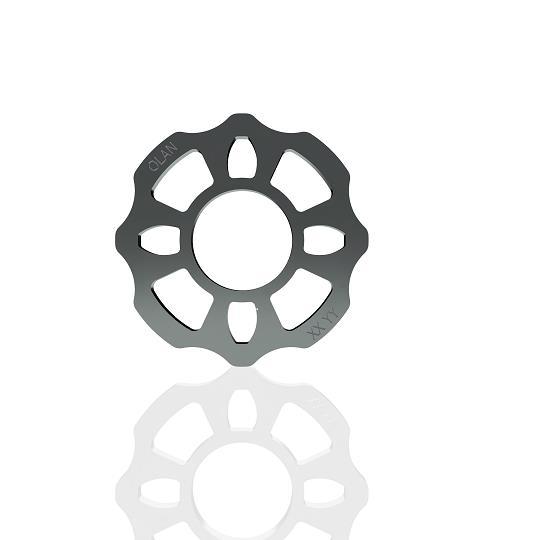

2 1 S t r o n a 1.Słupek R+ Słupek R+ jest podstawowym elementem konstrukcyjnym rusztowań modułowych. Wykonany z rury stalowej 48,3x3,2 mm. Do słupka co 0,5m przyspawane są talerzyki z 8 otworami, 4 małe wyznaczają przyłączenia pod kątem prostym a 4 większe otwory pozwalają na połączenia pod dowolnym kątem. Indeks Wymiar [m] ,5 2, ,0 5, ,5 7, ,0 10, * 2,5 12, ,0 14, ,0 19,0 Waga [kg] 2. Słupek bez łącznika Słupek bez łącznika wykorzystywany jest przy montażu platform i rusztowań wiszących ,5 2, ,0 4, ,5 6, ,0 10, * 2,50 12, ,0 14, ,0 18,1 3. Łącznik słupka R+ Służy do łączenia słupków z grupy Łączony za pomocą śrub M12 i nakrętek dołączonych do zestawu ,52 1,77 4. Element początkowy Element początkowy podobnie jak słupki wyposażony jest w talerzyk z 8 otworami. Montowany jest na gwincie podstawki, dzięki czemu możliwe jest wypoziomowanie rusztowania i nałożenie słupków ,4

3 2 S t r o n a 5. O-rygiel poprzeczny wzmocniony 1,09m ,09 5,8 O-rygiel poprzeczny z dodatkowym wzmocnieniem. Pełni funkcję usztywniającą i zabezpieczającą. 6. O-rygiel poziomy Wykonany jest z rury 48,3mm, zakończony głowicami z klinem. Montowany jest w małych otworach talerzyka słupka. Pełni funkcję usztywniającą i zabezpieczającą. *o-rygiel 0,42 na jeden pomost 0,32m ,39 1,8 0, * ,73 3, ,09 4, ,25 4, ,40 5, ,57 5, ,07 7, ,57 9, ,07 10,0 7. O-rygiel poziomy metryczny* Wykonany jest z rury 48,3mm, zakończony głowicami z klinem. Montowany jest w małych otworach talerzyka słupka. Pełni funkcję usztywniającą i zabezpieczającą ,00 4, ,50 5, ,00 6, ,50 8, ,00 9,8 8. O-rygiel poziomy podwójny* Wykorzystywany do budowy szerokich pomostów roboczych i platform ,50 9, ,57 9, ,00 12, ,07 12, ,50 15, ,57 15, ,00 18, ,07 18,9

4 3 S t r o n a 9. O-rygiel nakładany Element montowany na rury / o- rygle. Służy do skracania pola ,64 3,8 (pomostpomost) ,73 4,0 (O-rygiel-Orygiel) ,96 4,8 (pomostpomost) (O-rygiel-Orygiel) 1,09 5,2 10. U-rygiel poprzeczny Służy do zamontowania pomostów na u-profilu rygla. *U-RYGIEL 0,42 na jeden pomost 0,32m ,39 1, * 0, ,73 3, * 1, , U-rygiel poprzeczny wzmocniony U-rygiel poprzeczny z dodatkowym wzmocnieniem. Służy do zamontowania pomostów na u- profilu rygla ,09 6, , , U-rygiel podwójny Wykorzystywany do budowy szerokich pomostów roboczych i platform ,40 8, ,57 9, ,07 12, ,57 15, , ,14

5 4 S t r o n a 13. U-rygiel nakładany Element zawieszany pomiędzy pomostami za pomocą zacisków klinowych. Stosowany przy zabudowie Konstrukcji o nieregularnych kształtach. Indeks (pomostpomost) (pomostpomost) (pomost-orygiel) (O-rygiel-Orygiel) (U-rygielsłupek) (U-rygiel-Urygiel) (U-rygiel-Urygiel) Wymiar [m] Waga [kg] 0,32 3,45 0,64 3,55 0,64 3,85 0,73 1,09 2,07 12,24 3,07 18, Stężenie pionowe H200 Stężenie pionowe wyposażone jest w dwie ruchome głowiczki, pozwalające zapiąć stężenie w tarczy talerzyka stojaka. Służy do usztywnienia konstrukcji rusztowania ,73 x 2,0 7, ,09 x 2,0 8, * 140 x 2, ,57 x 2,0 8, ,07 x 2,0 9, ,57 x 2,0 11, ,07 x 2,0 15. Krawężnik stalowy* Element bezpieczeństwa. Wykonany ze stali. Zawieszany na uchwytach, pomiędzy rurą pionową stojaka a klinem U-rygla. Montowany na wysokości pomostu zabezpiecza pracowników przed upadkiem z wysokości ,73 2, ,09 3, ,57 4, ,07 5, ,57 7, ,07 8,35.

6 5 S t r o n a 16. Krawężnik drewniany Krawężnik drewniany, impregnowany, zakończony stalowymi okuciami. Montowany na wysokości pomostu. Służy do zabezpieczenia pomostów roboczych ,73 x 0,15 2, ,09 x 0,15 2, ,57 x 0,15 4, ,07 x 0,15 5, ,57 x 0,15 6, ,07 x 0,15 7,7 17. Pomost U-stalowy Pomost stalowy wykonany z blachy stalowej, cynkowany ogniowo. Perforacja okrągłą, zakończony uchwytami umożliwiającymi montaż na u-ryglu. Obciążenie nominalne w zależności od długości pomostu do 5 kn/m 2. RFS ,73 x 0,32 5,8 RFS ,09 x 0,32 8,0 RFS ,57 x 0,32 11,1 RFS ,07 x 0,32 14,3 RFS ,57 x 0,32 16,3 RFS ,07 x 0,32 17,3 18.Pomost U-stalowy z poprzeczkami Pomost stalowy perforowany z poprzeczkami umożliwiającymi łatwiejszy montaż i demontaż. Zakończony uchwytami umożliwiającymi montaż na u-ryglu. RFS ,57 x 0,32 11,6 RFS ,07 x 0,32 14,7 RFS ,57 x 0,32 16,7 RFS ,07 x 0,32 17,8 19. Pomost O-stalowy Pomost stalowy wykonany z blachy stalowej, cynkowany ogniowo. Perforacja okrągłą, zakończony uchwytami umożliwiającymi montaż na o-ryglu. Obciążenie nominalne w zależności od długości pomostu do 5 kn/m 2 0, /1.2 1, /1.2 1, /1.2 2, /1.2 2, / /1.2 3,07

7 6 S t r o n a 20. Pomost O-stalowy z poprzeczkami i zaczepami na rurę Zakończony uchwytami umożliwiającymi zamontowanie na o-ryglach. Perforowany, z poprzeczkami umożliwiającymi łatwiejszy montaż i demontaż. Zakończony uchwytami umożliwiającymi montaż na o-ryglu / / / /1.2 1,57 x 0,32 12,1 2,07 x 0,32 15,2 2,57 x 0,32 17,2 3,07 x 0,32 18,3 21. Pomost O aluminiowo-sklejkowy z zaczepami na rurę Konstrukcja nośna pomostu wykonana z aluminium. Wypełnienie pomostu wykonane ze sklejki wodoodpornej o powierzchni antypoślizgowej. Pomost aluminiowo - sklejkowy zastępuje dwa pomosty stalowe N 1,57 x 0,61 13, N 2,07 x 0,61 17, N 2,57 x 0,61 19, N 3,07 x 0,61 23,0 22. Pomost U aluminiowo-sklejkowy Konstrukcja nośna pomostu wykonana z aluminium. Wypełnienie pomostu wykonane ze sklejki wodoodpornej o powierzchni antypoślizgowej. Pomost aluminiowo - sklejkowy zastępuje dwa pomosty stalowe. Zakończony uchwytami umożliwiającymi montaż na u-ryglu. RFA-61157N 1,57 x 0,61 13,0 RFA-61207N 2,07 x 0,61 17,0 RFA-61257N 2,57 x 0,61 19,5 RFA-61307N 3,07 x 0,61 23,0 23. Pomost U aluminiowo-sklejkowy przejściowy z drabiną Umożliwia komunikację pionową wewnątrz rusztowania. Wyposażony w drabinę aluminiową. Zakończony uchwytami umożliwiającymi montaż na u-ryglu N 2,57 x 0,61 26, N 3,07 x 0,61 29,5

8 7 S t r o n a 24. Pomost O aluminiowo-sklejkowy przejściowy z zaczepami na rurę Umożliwia komunikację pionową wewnątrz rusztowania. Wyposażony w drabinę aluminiową N 2,57 x 0,61 26, N 3,07 x 0,61 29,5 25. Pomost U aluminiowo - sklejkowy przejściowy bez drabiny Umożliwia komunikację pionową wewnątrz rusztowania. RFA-62157N 1,57 x 0,61 17,1 RFA-62207N 2,07 x 0,61 20,1 RFA-62257N 2,57 x 0,61 23,1 RFA-62307N 3,07 x 0,61 26,1 26. Pomost O aluminiowo - sklejkowy przejściowy bez drabiny z zaczepami na rurę Umożliwia komunikację pionową wewnątrz rusztowania N 1,57 x 0,61 17, N 2,07 x 0,61 20, N 2,57 x 0,61 23, N 3,07 x 0,61 26,1 27. Pomost U aluminiowy przejściowy z drabiną 28. Pomost O aluminiowy przejściowy z drabiną z zaczepami na rurę RFA- 2,57 6, LN RFA LN 3,07 10,5 2,57 6, LN 70307LN 3,07 10,5

9 8 S t r o n a 29. Pomost U aluminiowy z poprzeczkami Pomost aluminiowy perforowany z poprzeczkami umożliwiającymi łatwiejszy montaż i demontaż. Zakończony uchwytami umożliwiającymi montaż na u-ryglu. RFA- 1,57 6, LN RFA- 2,07 7, LN RFA- 2,57 9, LN RFA LN 3,07 10,5 30. Pomost O aluminiowo-sklejkowy z zaczepami na rurę oraz stalowymi bokami Konstrukcja nośna pomostu wykonana z aluminium. Wypełnienie pomostu wykonane ze sklejki wodoodpornej o powierzchni antypoślizgowej. Pomost aluminiowo - sklejkowy zastępuje dwa pomosty stalowe. RFA ,57 x 0,61 13,0 RFA ,07 x 0,61 17,0 RFA ,57 x 0,61 19,5 RFA ,07 x 0,61 23,0 31. Pomost U aluminiowo-sklejkowy ze stalowymi bokami Konstrukcja nośna pomostu wykonana z aluminium. Wypełnienie pomostu wykonane ze sklejki wodoodpornej o powierzchni antypoślizgowej. Pomost aluminiowo - sklejkowy zastępuje dwa pomosty stalowe. Zakończony uchwytami umożliwiającymi montaż na u-ryglu. RFA ,57x0,61 26,5 RFA ,07x0,61 29,5 32. Pomost U aluminiowo-sklejkowy przejściowy z drabiną oraz stalowymi bokami Umożliwia komunikację pionową wewnątrz rusztowania. Wyposażony w drabinę aluminiową. Zakończony uchwytami umożliwiającymi montaż na u-ryglu ,57 x 0,61 13, ,07 x 0,61 17, ,57 x 0,61 19, ,07 x 0,61 23,0

10 9 S t r o n a 33. Pomost O aluminiowo-sklejkowy przejściowy z zaczepami na rurę oraz stalowymi bokami Umożliwia komunikację pionową wewnątrz rusztowania. Wyposażony w drabinę aluminiową ,57 x 0,61 26, ,07 x 0,61 29,5 34. Pomost U aluminiowo - sklejkowy przejściowy bez drabiny oraz stalowymi bokami 70257N 2, N 3,07 34 Umożliwia komunikację pionową wewnątrz rusztowania. 35. Pomost O aluminiowo - sklejkowy przejściowy bez drabiny z zaczepami na rurę oraz stalowymi bokami RFA-62157N 1,57 x 0,61 17,1 RFA-62207N 2,07 x 0,61 20,1 RFA-62257N 2,57 x 0,61 23,1 RFA-62307N 3,07 x 0,61 26,1 Umożliwia komunikację pionową wewnątrz rusztowania. 36. Pomost U aluminiowy przejściowy z drabiną oraz stalowymi bokami RFA-70257N 2,57 33 RFA-70307N 3,07 34

11 10 S t r o n a 37. Pomost O aluminiowy przejściowy z drabiną z zaczepami na rurę oraz stalowymi bokami ,57 x 0,61 17, ,07 x 0,61 20, ,57 x 0,61 23, ,07 x 0,61 26,1 38. Zabezpieczenie pomostu Montowany na u-ryglach. Służy do zabezpieczenia pomostów przed wypadnięciem ,36 0, ,73 1, ,09 1, ,57 2, ,07 3, ,57 4, ,07 5,7 39. Podstawka stalowa zwykła Podstawka z trzpieniem o średnicy 36mm. Służy do prawidłowego ustawienia rusztowania, które nie wymaga regulacji wysokości. RFS ,15 1,3 40. Podstawka regulowana odchylna Podstawka z trzpieniem o średnicy 36mm. Służy do prawidłowego ustawienia rusztowania, które nie wymaga regulacji wysokości. RFS ,6 3,25 RFS ,8 3,35

12 11 S t r o n a 41. Podstawka regulowana Stopa o podstawie 150x150mm z gwintowanym trzpieniem rurowym oraz nakrętką. Zagnieciony gwint zabezpiecza nakrętkę przed wypadnięciem i zgubieniem. W ramie musi pozostać nie mniej niż 15cm trzpienia podstawki. Na podstawce 60 cm można wykręcić 40 cm. RFS ,6 5,26 RFS ,8 5, Dźwigar stalowy z u-profilem Dźwigar stalowy z u-profilem umożliwiającym zawieszenie pomostów. Wykorzystywany do budowy platform ,57 29, ,07 34, ,14 43, ,14 55, ,14 65,4 43. Dźwigar kratowy stalowy Wykorzystywany do montażu platform, przewieszeń i przejazdów pod rusztowaniami. Do rusztowania montowany za pomocą 4 sztuk złączy stałych. RFS ,24 36,4 RFS ,24 45,5 RFS ,24 54,5 RFS ,24 64,0 44. Dźwigar kratowy aluminiowy Lżejsza alternatywa dźwigara stalowego. Ułatwia i przyspiesza montaż i demontaż. RFA ,4 x 3,00 12,7 RFA ,4 x 4,00 17,0 RFA ,4 x 5,24 20,9 RFA ,4 x 6,00 24,7 RFA ,4 x 6,24 25,1 RFA ,4 x 8,00 32,4 RFA ,4 x 8,24 34,4 RFA ,5 x 3,24 14,9 RFA ,5 x 4,24 18,8 RFA ,5 x 5,24 22,6 RFA ,5 x 6,24 26,4 RFA ,5 x 8,24 34,4

13 12 S t r o n a 45. Łącznik dźwigara Stosowany w komplecie z dźwigarami stalowymi i aluminiowymi. Umożliwia łączenie dźwigarów kratowych o różnej długości. RFS ,4 2,1 46. Łącznik rurowy na dźwigar z U-profilem Łącznik montowany na U-profil. Montuje się go w celu zmiany długości pola , Łącznik rurowy ze złączem na O-profil Łącznik montowany na O-profil. Montuje się go w celu zmiany długości pola , Trawersa pomostowa aluminiowa Wykorzystywana do budowania platform. Stosowana w komplecie z dźwigarami kratowymi. RFA ,64 2,7 RFA ,90 3,3 RFA ,20 3,8 RFA ,60 5,2 RFA ,92 5,8 RFA ,00 8,5 RFA ,00 10,2 RFA ,00 12,7 RFA ,00 15,2

14 13 S t r o n a 49. Łącznik kotwiący Łącznik kotwiący montowany jest za pomocą dwóch złączy do stojaków. Łączniki krótsze montowane są za pomocą jednego złącza do jednego stojaka. Służy do przykotwienia rusztowania do fasady budynku. RFS ,40 1,6 RFS ,85 3,0 RFS ,10 4,84 RFS ,30 4,6 50. Śruba kotwiąca z uchem Służy do zakotwienia rusztowania do ściany, stosowana w komplecie z kołkiem rozprężnym. ZŚR ,19 0,1 ZŚR ,30 0,2 51. Zawleczka zabezpieczająca Zawleczka zabezpiecza przed rozłączeniem ram stalowych, słupków. RFS ,1 52. Drabina stalowa z hakami Drabina stalowa ze szczeblami z blachy perforowanej. RFS ,15 11,7

15 14 S t r o n a 53. Drabina aluminiowa do pomostu przejściowego RFA ,15 3,4 Drabina aluminiowa do pomostu przejściowego w komplecie ze sworzniem mocującym. 54. Schody aluminiowe z zaczepem stalowym U Schody aluminiowe z dokręcanym zaczepem cynkowanym ogniowo. Możliwość samodzielnej zmiany zaczepu RFA ,57 25,1 RFA ,07 29,9 55. Schody aluminiowe z zaczepem stalowym U ze stopniem performowanym Schody aluminiowe z dokręcanym zaczepem cynkowanym ogniowo. Możliwość samodzielnej zmiany zaczepu , , , , Schody aluminiowe z stalowym zaczepem O Schody z dokręcanym zaczepem cynkowanym ogniowo. Możliwość samodzielnej zmiany zaczepu z O na U. RFA ,57 25,3 RFA ,07 30,1

16 15 S t r o n a 57. Schody aluminiowe z stalowym zaczepem O ze stopniem performowanym Schody aluminiowe z stalowym zaczepem O ze stopniem performowanym. Możliwość samodzielnej zmiany zaczepu z O na U ,50 33, , , , Poręcz zewnętrzna schodów R+ Umożliwia bezpieczne wchodzenie i schodzenie z klatki schodowej rusztowania ,57 18,4 RFA ,07 20,4 59. Poręcz wewnętrzna schodów Montowana w komplecie z uchwytem poręczy. Umożliwia bezpieczną komunikacje na rusztowaniu. RFS ,8 60. Uchwyt poręczy Wykorzystana do zamontowania poręczy wewnętrznej schodów ,9

17 16 S t r o n a 61. U-rygiel początkowy schodów Służy do podparcia schodów na pierwszym poziomie rusztowania. RFS ,73 3,0 62. Wspornik U z zaciskiem Stosowany do szybkiego poszerzenia pola rusztowania. Montowany za pomocą głowiczki z klinem w talerzyku słupka R ,39 3, ,73 6, ,09 13,3 63. Wspornik O z zaciskiem Stosowany do szybkiego poszerzenia pola rusztowania. Montowany za pomocą głowiczki z klinem w talerzyku słupka R ,39 5, ,73 6, , Konsola dachowa ochronna RFS ,73 5,9 Stosowana do zabezpieczenia przejść dla pieszych. Używana w komplecie ze wspornikiem stalowym 0,73m.

18 17 S t r o n a 65. Wysięgnik do zawieszenia bloczka Wykorzystywany do transportu pionowego materiałów i elementów rusztowań. RFS ,8 7,5 66. Paleta modułowa Służy do składowania i transportu elementów rusztowań. RFS ,2 x 0,8x 0,8 26,8 RFS ,2X 0,8 x 0,9 28,5 RFS ,2 x 0,9 40,0 RFS-60566* 1,2 x 0,9 47,4 *PALETA MAGAZYNOWA WZMOCNIONA 67. Paleta magazynowa z siatką z wkładem drewnianym* RFS ,8 x 1,2 58 *Możliwa opcja z wkładem stalowym cynkowanym 68. Kosz siatkowy z wkładem drewnianym Służy do składowania i transportu drobnych elementów rusztowań. Montowany w paleta modułową. Sprzedawany w komplecie z podłogą drewnianą* RFS ,08 x 0,68 30,4 *Możliwa opcja z wkładem stalowym cynkowanym.

19 18 S t r o n a 69. Złącze stałe Stosowane do łączenia rur pod kątem 90 o. ZNN-ZB02CH - 0,8 70. Złącze obrotowe Stosowane do łączenia rur pod dowolnym kątem. ZNN-ZB01CH Złącze wzdłużne Stosowane dołączenia dwóch rur. ZNN ,5 72. Złącze tarczowe Służy do wykonania dodatkowego węzła konstrukcyjnego na słupku w dowolnym położeniu , Złącze hakowe Element stosowany do łączenia rury 48,3 ze stalowymi elementami konstrukcji nośnej budynku. zawsze do łączenia stosować należy dwa złącza. ZNN ,95
