1 NADZÓR I WYKONASTWO ROBÓT DROGOWO-MOSTOWYCH Tomasz Winsztal Lipsko, ul. Spacerowa 24 m 1 Przedmiot Inwestycji: PROJEKT TECHNICZNY ODNOWA WSI CHOTCZA DOLNA BRANŻA DROGOWA EGZ. 1 Adres Inwestycji: Nazwa i adres Inwestora: Projektował: Lipsko Dz. nr ewid. 1011/1 Chotcza Dolna gm. Chotcza Urząd Gminy Chotcza Chotcza Józefów Chotcza pow. lipski, woj. mazowieckie Tomasz Winsztal Nr upr. G VIII- 7342/87/94 Październik 2010r.

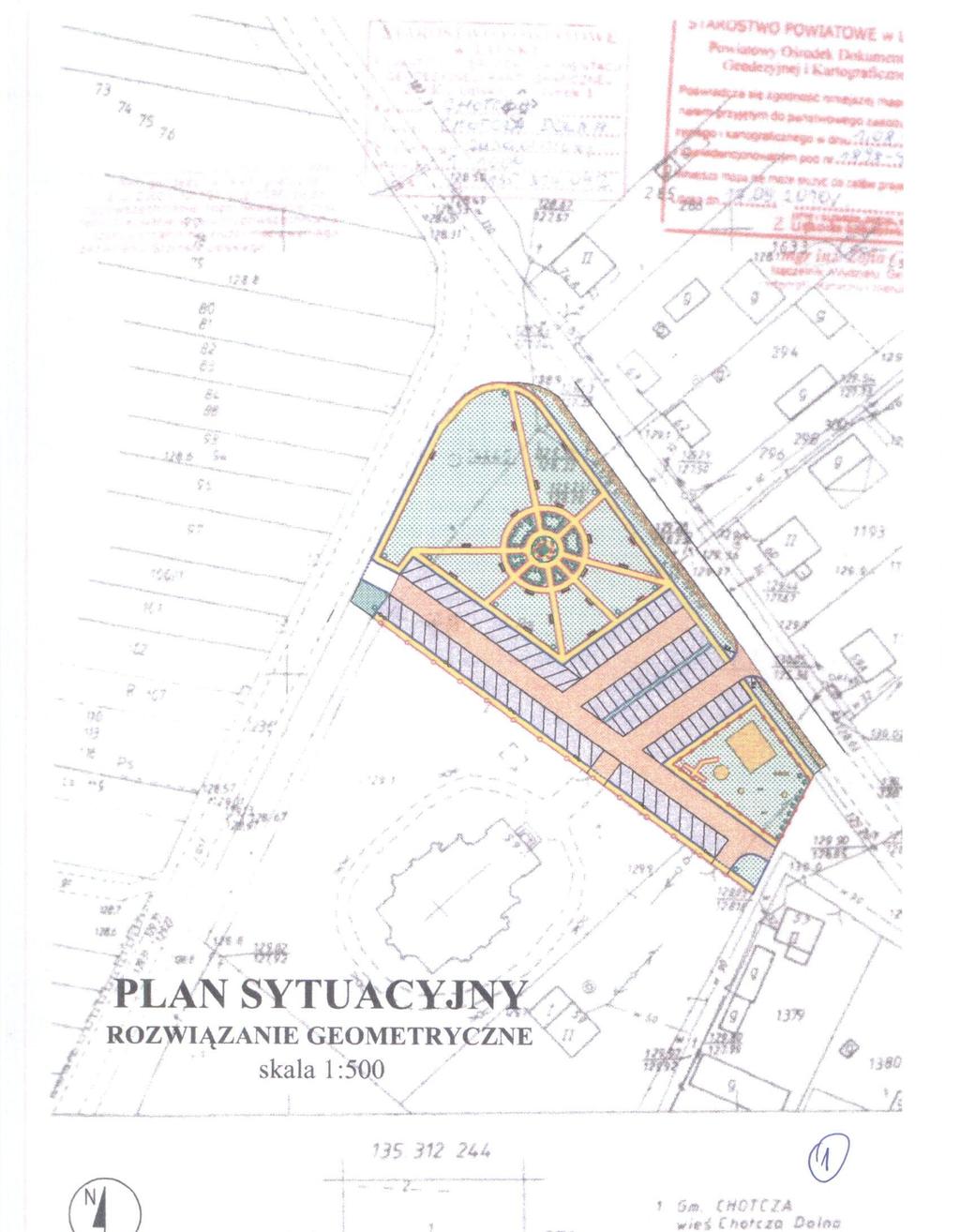

2 ZAWARTOŚĆ OPRACOWANIA Oświadczenie projektanta I. CZĘŚĆ OPISOWA Opis techniczny Plan BiOZ II. CZĘŚĆ RYSUNKOWA Orientacja skala 1: Plan sytuacyjny skala 1:1000 rys. nr 1 Plan sytuacyjny ROZWIĄZANIE GEOMETRYCZNE - skala 1:500 rys. nr 2 Przekroje konstrukcyjne skala 1:50 rys. nr 3 III. UPRAWNIENIA PROJEKTANTA

3 O P I S T E C H N I C Z N Y do projektu: ODNOWA CENTRUM WSI CHOTCZA DOLNA I. DANE OGÓLNE. 1.1 Podstawa opracowania: Zlecenie inwestora, Uzgodnienia z Inwestorem (odnowa centrum wsi Chotcza Dolna), Kopia mapy zasadniczej w skali 1:1000, Obowiązujące normy, przepisy i literatura fachowa, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowania (Dz. U. Nr 43 poz. 430 z poźniejszymi zmianami.), Ustawa z dnia 21 marca 1985 r. o drogach publicznych (tekst jednolity Dz. U. z 2004 r. nr 204 poz. 2086), Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2003 r. nr 207 poz z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr 120 poz z póz. zmianami), Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 r. nr 120 poz. 1126), Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określania metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno użytkowym (Dz. U. nr 130, poz. 1389). Rozporządzenie Ministra Infrastruktury z dnia r., Katalog typowych nawierzchni drogowych, Wizja lokalna i pomiary w terenie Przedmiot opracowania Przedmiotem opracowania jest projekt Odnowy Centrum wsi Chotcza Dolna : wykonanie miejsc postojowych i placu manewrowego z kostki brukowej, wykonanie chodników z kostki brukowej wraz z wykonaniem małej architektury oraz urządzenie plac zabaw i montaż latarni parkowych wzdłuż projektowanego chodnika Cel i zakres opracowania Niniejsze opracowanie ma charakter dokumentacji projektowej, której celem jest określenie sposobu i zakresu wykonania odnowy centrum wsi Chotcza Dolna poprzez zagospodarowanie istniejące terenu w postaci skwerka. Szczegółowy zakres z opisem i wyszczególnieniem robót podano w przedmiarze robót Etapowanie robót Zakres rzeczowy robót, który opracowano w przedmiarze robót i przedstawiono w kosztorysie inwestorskim do niniejszego projektu, stanowi wspólny przedmiot zamówienia. W związku na powyższe nie przewiduje się dzielenia zamówienia na etapy.

4 1.5. Lokalizacja i stan istniejący Przedmiotowa inwestycja znajduje się w gminie Chotcza w miejscowości Chotcza Dolna na terenie działki o nr ewid. 1011/1 gdzie w pobliżu znajduje się kościół parafialny. Centrum miejscowości Chotcza Dolna zlokalizowane jest w pobliżu skrzyżowania drogi powiatowej nr (Chotcza Dolna Lucimia) z drogą gminną w postaci skwerka. Teren objęty opracowaniem nie jest żaden sposób urządzony ani zagospodarowany. Na terenie działki o nr 1011/1 o powierzchni blisko 0,6 ha rośnie kilka drzew, które w ramach realizacji inwestycji kwalifikują się do usunięcia. Teren równinny o nawierzchni gruntowej, nieutwardzony Uzbrojenie terenu W granicach działki objętej opracowaniem zlokalizowano uzbrojenie podziemne tj. sieć telefoniczną oraz linię napowietrzną NN. W przypadku jednak napotkania przyłączy lub innych przejść uzbrojenia pod ziemią należy z nimi postępować w/g zaleceń właścicieli urządzeń z zachowaniem szczególnej ostrożności pod nadzorem osób nimi zarządzających lub za ich zgodą. Zlokalizowano również linię napowietrzną NN i telefoniczną. II. DANE KONSTRUKCYJNO MATERIAŁOWE 2.1. Miejsca postojowe i plac manewrowy Parkingi i plac manewrowy w planie. W ramach projektu zaplanowano budowę miejsc postojowych i placu manewrowego o nawierzchni z kostki brukowej. Miejsca postojowe w postaci parkingów oraz plac manewrowy planuje się ograniczyć krawężnikiem o wym. 15x30 cm wystającym. Usytuowanie parkingów i placu manewrowego wraz ze zjazdem z drogi gminnej przedstawiono na planie sytuacyjnym ( rys. nr 1 i nr 2). Zgodnie z założeniami projektowymi zaprojektowano parkingi i plac o następujących parametrach technicznych: wydzielone miejsca postojowe pod kątem 45º i wym. 3,3x5,0 m - 25 szt. wydzielone miejsca prostopadłe (pod katem 90º) i wym. 2,3x5,0 m 36 szt. plac manewrowy o pow. 927,90 m 2 przekrój poprzeczny 2% chodniki przy parkingach - szer. 1,5 m, linie rozgraniczające w/g stanu aktualnego nie przewiduje się korekt stanu własnościowego, Konstrukcja nawierzchni. Zaprojektowano nawierzchnię z kostki brukowej betonowej wibroprasowanej gr. 8 cm na podsypce piaskowej gr. 4 cm na podbudowie z kruszywa łamanego stabilizowanego mechanicznie 0/31,5 mm gr. 15 cm i warstwie odsączającej z piasku gr. 10 cm po zagęszczeniu. Jako opornik zaprojektowano krawężniki betonowe o wym. 15x30 cm na ławie betonowej z oporem wystające. - konstrukcja nawierzchni: kostka brukowa betonowa gr. 8 cm (kolor) podsypka piaskowa gr. 4 cm podbudowa z kłsm 0,31,5 mm gr. 15 cm warstwa odsączająca gr. 10 cm po zagęszczeniu

5 2.2. Chodniki Chodnik w planie. W ramach projektu zaprojektowano chodniki będące usprawnieniem komunikacji pieszej przy projektowanych parkingach oraz elementem rekreacyjno-wypoczynkowym w zachodniej części działki przeznaczonej pod zagospodarowanie w ramach wyposażenia centrum wsi Chotcza Dolna. Chodniki szer. 1,5 m wykonać w technologii kostki brukowej na podsypce piaskowej gr. 10 cm dostosowując profil podłużny do niwelety terenu po uwzględnieniu robót ziemnych. Chodniki zewnętrzne (wokół działki i parkingów) planuje się ograniczyć krawężnikiem wystającym o wym. 15x30 cm i obrzeżem o wym. 8x30 cm, natomiast chodniki wewnętrzne tj. w części rekreacyjno-wypoczynkowej terenu oraz na placu zabaw ograniczyć obrzeżami o wym. 8x30 cm i 6x20 cm. Usytuowanie chodników na planie sytuacyjnym ( rys. nr 1 i nr 2). Zgodnie z założeniami projektowymi zaprojektowano chodniki o następujących parametrach technicznych: chodniki szerokości 1,50 i 1,0 m, linie rozgraniczające w/g stanu aktualnego nie przewiduje się korekt stanu własnościowego, przekrój poprzeczny 2 %, pochylenie podłużne > 6,0 % Konstrukcja nawierzchni. Zaprojektowano nawierzchnię z kostki brukowej betonowej wibroprasowanej gr. 6 cm na podsypce cementowo-piaskowej gr. 4 cm i warstwie odsączającej z piasku gr. 10 cm po zagęszczeniu. - konstrukcja nawierzchni: 2.3. Oświetlenie. kostka brukowa betonowa gr. 6 cm (kolor żółty) podsypka cementowo-piaskowa w il. ¼ o Rm=2,5MPa gr. 4 cm warstwa odsączająca gr. 10 cm po zagęszczeniu Latarnie parkowe. Zaprojektowano ustawienie 6 latarni parkowych oświetleniowych z odlewów żeliwnych o całkowitej wysokości 5,25 m i mocy oświetleniowej 75W. Latarnie projektuje się ustawić na stopach fundamentowych, lokalizacja latarni na planie sytuacyjnym (rys. nr 1 i nr 2) Plac zabaw Plac zabaw w planie. W części południowo-wschodniej działki zaprojektowano plac zabaw wydzielony płotkiem drewnianym wys. 0,9 m i jednym wejściem od strony południowej w postaci furtki dwuskrzydłowej szer. 1,5 m. Plac zabaw należy wyposażyć ustawiając i montując następujące urządzenia zabawowe i elementy drobnej architektury: 1. zestaw Zamek o wym. 9,35x7,55 m 1 kpl. 2. karuzela tarczowa średnicy Ø 120 cm 1 kpl. 3. huśtawka Ważka o wym. 3,0x0,45x0,85 m 1 kpl. 4. huśtawka sprężynowa Słoń 1 szt. 5. huśtawka sprężynowa Skuter 1 szt. 6. ławki przenośne z bali z oparciem o wym. 1,8x0,8x0,85 m 6 szt. 7. kosze na śmieci z półwałków o średnicy Ø 0,47 m i wys. 1,9 m 5 szt.

6 8. stolik ośmiokąt z ławeczką Ø 3,0 m- 1 kpl. 9. maty bezpieczeństwa o wym. min. 500x500x45 mm 4 szt. 10.tabliczka z regulaminem placu zabaw 1 szt. 11.płotek drewniany wokół placu wys. 095 m z drewna impregnowanego dł. 88,80 mb Na wydzielonej powierzchni placu zabaw panuje się rozrzucenie ziemi urodzajnej gr. 5 cm z w wysiewem nasion traw trawnikowych po wcześniejszym spulchnieniu terenu i plantowaniu spycharkami Wyposażenie centrum Wsi Chotcza Dolna Zagospodarowanie terenu. W ramach wyposażenia centrum wsi Chotcza Dolna wzdłuż projektowanych chodników zaplanowano ustawienie ławek parkowych z przytwierdzeniem do podłoża na stałe w ilości 20 szt. oraz koszy parkowych w ilości 10 szt. Teren przeznaczony pod zagospodarowanie planuje się wyrównać i obsiać nasionami traw a w centralnej części wykonać gustowny skalniak ozdobny o średnicy 6,0 m i pow. całkowitej 28,3 m 2 składający się z dwóch pierścieni wykonanych kaskadowo z kamienia piaskowego, kamienia polnego, palisady typu Nostalit oraz ziemi nasypowej czarnoziem z nasadzeni roślinnością ozdobną i wysiewem nasion kwiatowych w/g poniższego zestawienia: LP. Wyszczególnienie Nazwa łacińska Ilość szt. 1 Szałwia błyszcząca (czerwone kwiaty np. Torreador) Salvia Slendens 20 2 Paciorecznik Indyjski (zielone liście, pełne Canna Indica 20 kwiaty czerwone, pomarańczowe, żółte lub różowe) 3 Aksamitka rozpierzchła (niski pełnokwiatowy) Tagetes patula L 20 4 Begonia stale kwitnąca (czerwone liście, różowe kwiaty) 5 Berberys Thunberga (przebarwiające się liście mają pomarańczowe i czerwone barw) 6 Lawenda wąskolistna (liście naprzeciwległe, wąskolancetowate do równowąskich, całobrzegie o podwiniętych brzegach, całe pokryte srebrzystym kutnerem. Begonia semperflorens 20 Berberis thunbergii 20 Lavendula angustifolia 20 Przy chodniku w obrębie skrzyżowania dróg zamontować ogrodzenie łańcuchowe ochronne o rozstawie słupków co 1,5 m o całkowitej długości 29,0 mb Odwodnienie. Odwodnienie parkingów, placu manewrowego i chodników odbywać się będzie poprzez spadki podłużne i poprzeczne na tereny zielone przyległe Bezpieczeństwo i ochrona środowiska. Wykonanie nowych parkingów i chodników znacznie poprawi bezpieczeństwo użytkowników dróg, zarówno kierowców pojazdów mechanicznych jak i pieszych użytkowników (zwłaszcza dzieci w wieku szkolnym) gdyż rozwiązanie projektowe pozwoli uporządkować zagospodarowanie centrum wsi Chotcza Dolna. W ramach odnowy centrum wsi Chotcza Dolna nie zostanie naruszony w znaczący sposób istniejący drzewostan, jedynie wykarczowane zostaną drzewa i stare pnie drzew, konieczne do usunięcia. W miejscu usuniętych drzew w ramach potrzeb istnieje możliwość nowych nasadzeń.

7 Uciążliwości związane z realizacją inwestycji będą zminimalizowane do minimum poprzez prawidłową organizację ruchu na czas prowadzenia robót oraz ograniczenie do minimum czasu budowy Uwagi końcowe. Prace wykonać według obowiązujących norm i przepisów oraz zgodnie z wymaganiami zawartymi w Szczegółowych Specyfikacjach Technicznych wykonania i odbioru robót.
