Mikroprocesory i Mikrosterowniki
|
|
- Kornelia Lipińska
- 7 lat temu
- Przeglądów:
Transkrypt
1 Mikroprocesory i Mikrosterowniki Instrukcje, tryby adresowania Wydział Elektroniki Mikrosystemów i Fotoniki Na prawach rękopisu. Na podstawie dokumentacji ATmega8535, Piotr Markowski
2 Lista instrukcji ATmega8535

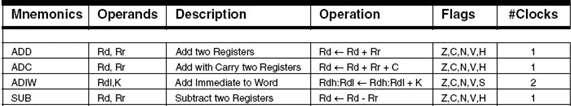

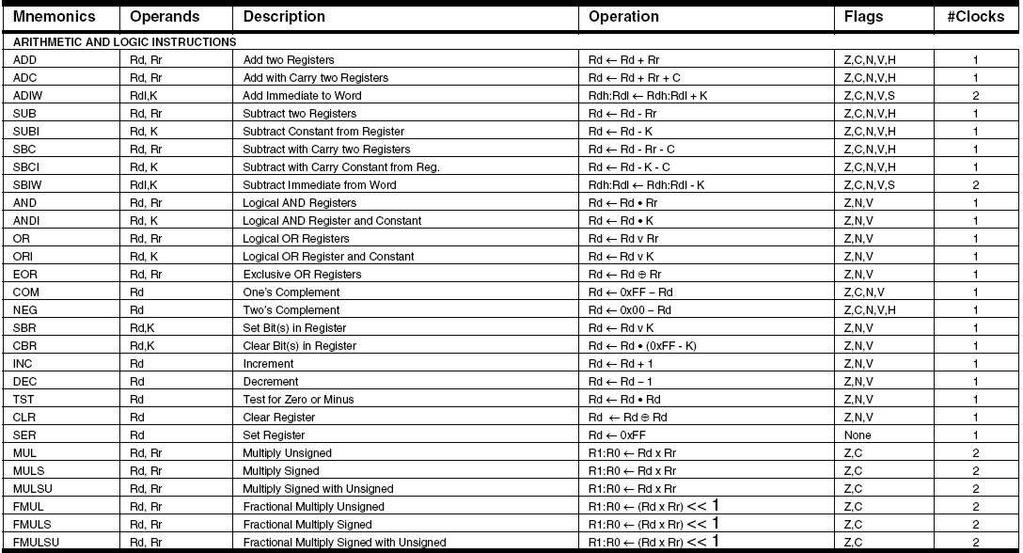

3 Lista instrukcji ATmega8535 (1) Arytmetyczne i logiczne
4 Lista instrukcji ATmega8535 Oznaczenia Rd, Rr rejestr uniwersalny X, Y, Z rejestry uniwersalne 16-bitowe P rejestr specjalny K stała (dane) k stała (adres) b,s numer bitu w rejestrze
5 Lista instrukcji ATmega8535

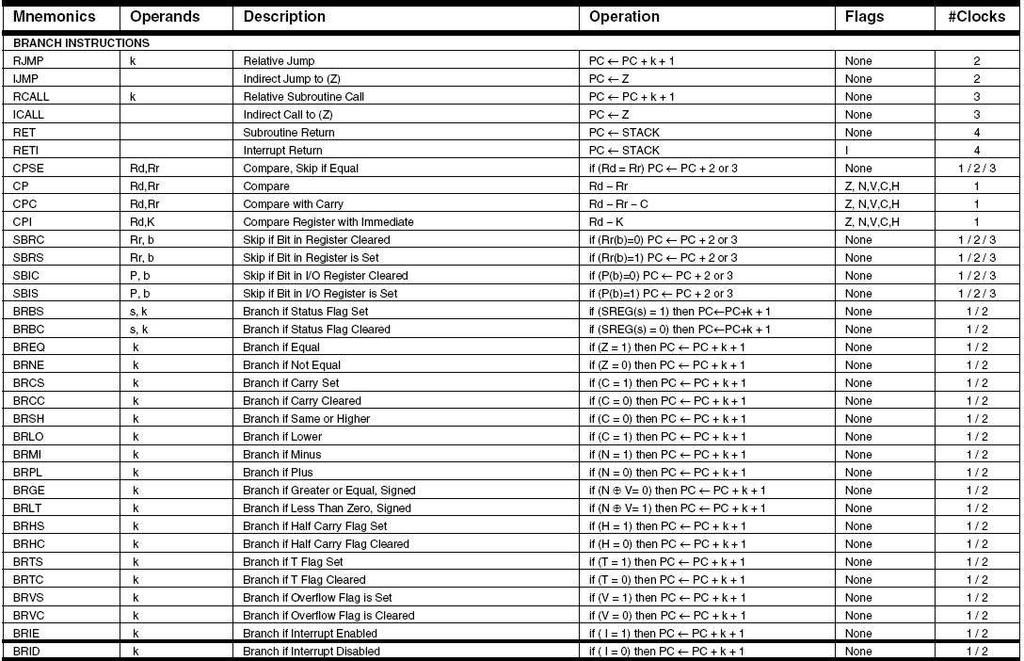

6 Lista instrukcji ATmega8535 (2) Skoku/warunkowe

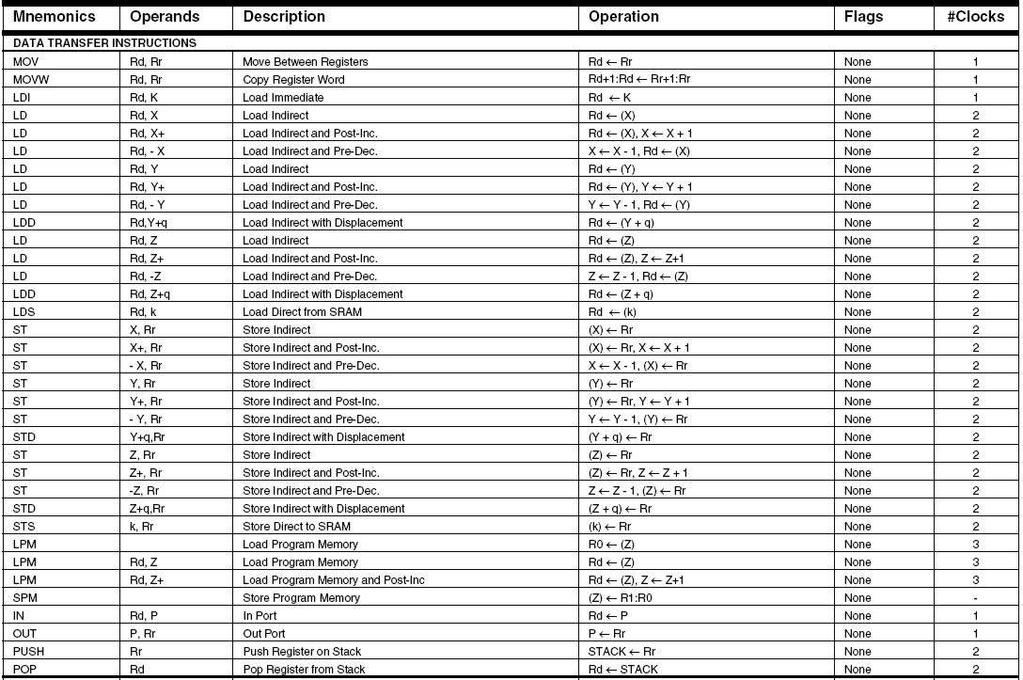

7 Lista instrukcji ATmega8535 (3) Transferu danych

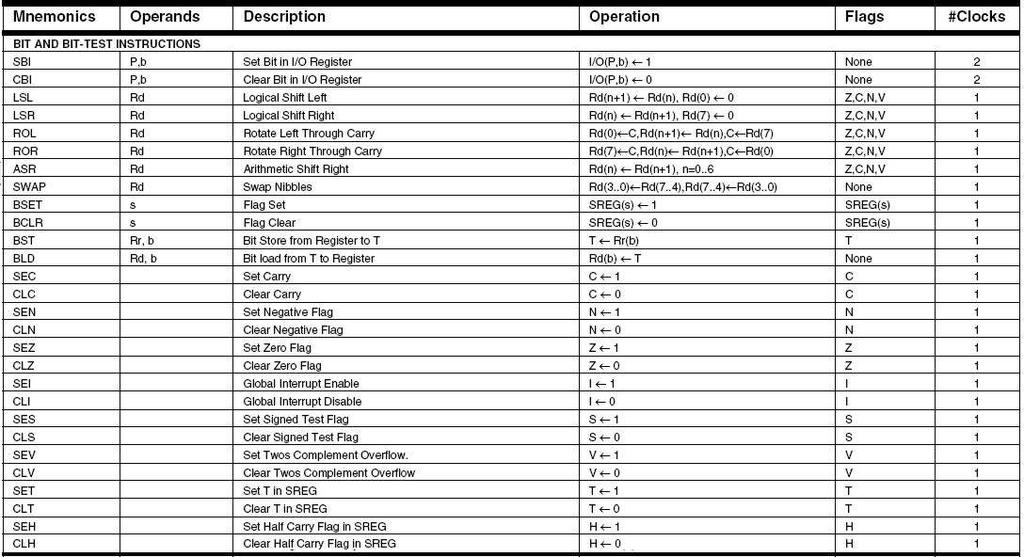

8 Lista instrukcji ATmega8535 (4) Na bitach
9 Lista instrukcji ATmega8535 (5) Specjalne
10 Pierwsze instrukcje
11 LDI Load Immediate
12 OUT Store Register to I/O Location OUT P,Rr 0 r 31, 0 P 63
13 IN - Load an I/O Location to Register IN Rr,P 0 r 31, 0 P 63

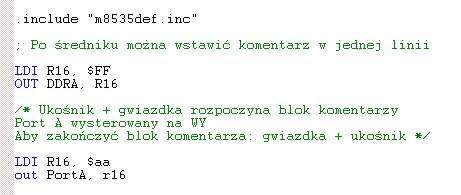

14 Program 1 Zadanie: wysłać 1 na co drugi pin portu A
15 RJMP Relative Jump
16 RJMP Relative Jump
17 INC Increment
18 DEC Decrement
19 ROL Rotate Left trough Carry ROR Rotate Right trough Carry
20 Zadanie: biegnąca dioda
21 MOV Copy Register

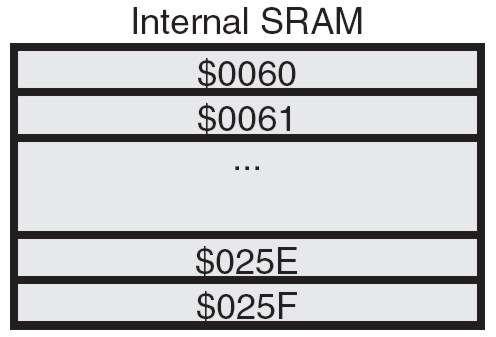

22 Wysyłanie na stos / pobieranie ze stosu Rd SP (RAMEND)
23 PUSH Push Register on Stack POP Pop Register from Stack
24 1. Instrukcje skoku i warunkowe 1.1. Instrukcje skoku warunkowego

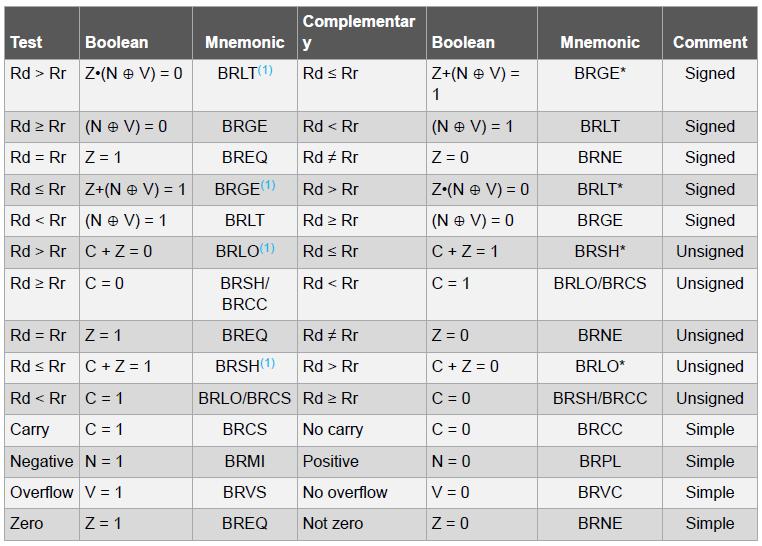

25 Instrukcje skoku warunkowego
26 BRIE Branch if Global Interrupt is Enabled
27 BRID Branch if Global Interrupt is Disabled
28 BRTS Branch if the T Flag is Set BRTC Branch if the T Flag is Cleared
29 BRHS Branch if Half Carry Flag is Set BRHC Branch if Half Carry Flag is Cleared
30 BRGE Branch if Greater or Equal (Signed) BRLT Branch if Less Than (Signed)
31 BRVS Branch if Overflow Set BRVC Branch if Overflow Cleared
32 BRPL Branch if Plus BRMI Branch if Minus
33 BREQ Branch if Equal BRNE Branch if Not Equal
34 BRSH Branch if Same or Higher (Unsigned) BRLO Branch if Lower (Unsigned)
35 BRSH Branch if Same or Higher (Unsigned) BRLO Branch if Lower (Unsigned) BRSH = BRCC (Branch if Carry Clear) BRLO = BRCS (Branch if Carry Set)
36 BRBS Branch if Bit in SREG is Set BRBC Branch if Bit in SREG is Cleared
37
38 Przykład Pętla opóźniająca BRNE (flaga Z)
39 Pętla opóźniająca 1 1 2(1) (1+2) = 766 cykli 0,8 ms ( ) = cykli 200 ms BRNE skocz do OP jeśli flaga Z = 0 Z = > R20 R20
40 1. Instrukcje skoku i warunkowe 1.2. Instrukcje warunkowe (pominięcia)

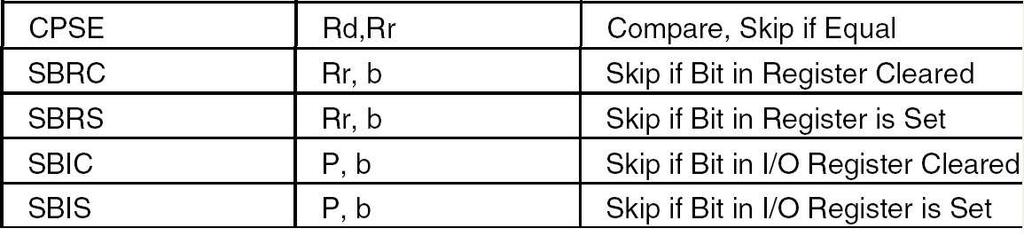

41 Instrukcje pominięcia
42 CPSE Compare Skip if Equal
43 SBRS Skip if Bit in Register is Set SBRC Skip if Bit in Register is Cleared
44 SBIS Skip if Bit in I/O Register is Set SBIC Skip if Bit in I/O Register is Cleared
45 Przykład Zmiana kierunku obrotu SBRS/SBRC
46 Zmiana kierunku obrotu
47 1. Instrukcje skoku i warunkowe 1.3. Instrukcje skoku
48 Instrukcje skoku
49 IJMP Indirect Jump
50 RCALL Relative Call to Subroutine
51 ICALL Indirect Call to Subroutine
52 RET Return from Subroutine
53 RETI Return from Interrupt
54 Przykład - podprogramy
55 2. Instrukcje arytmetyczne i logiczne 2.1. Instrukcje logiczne
56 Operacje logiczne
57 AND Logical AND
58 ANDI Logical AND with Immediate
59 OR Logical OR ORI Logical OR with Immediate
60 EOR Exclusive OR
61 COM One s Complement
62 NEG Two s Complement
63 TST Test for Zero or Minus
64 CLR Clear Register
65 SER Set Register
66 2. Instrukcje arytmetyczne i logiczne 2.2. Instrukcje arytmetyczne

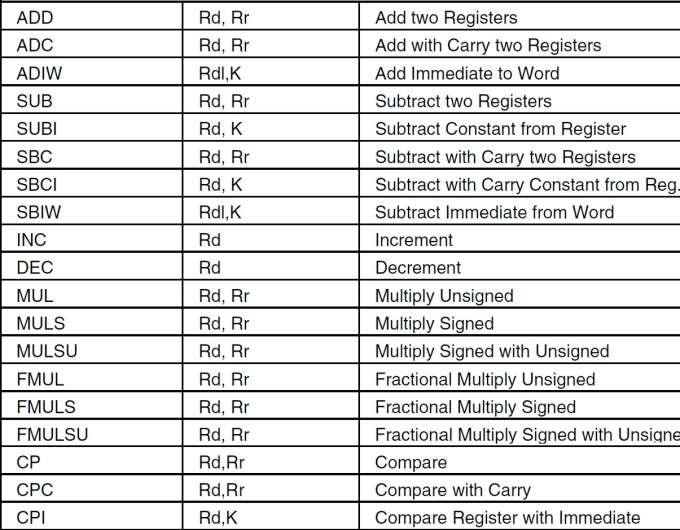

67 Operacje arytmetyczne
68 ADD Add without Carry SUB Subtract without Carry
69 ADC Add with Carry SBC Subtract with Carry
70 ADIW Add Immediate to Word SBIW Subtract Immediate from Word
71 SUBI Subtract Immediate
72 SBCI Subtract Immediate with Carry
73 MUL Multiply Unsigned
74 MULS Multiply Signed
75 MULS Multiply Signed
76 MULSU Multiply Signed with Unsigned
77 Mnożenie MUL: R1 R0 MULS: R1 R0 MULSU: R1 R0
78 FMUL Fractional Multiply Unsigned
79 Mnożenie ułamków Zapis liczby zmiennoprzecinkowej: = = = = FMUL: x =
80 FMULS Fractional Multiply Signed
81 Ułamki ze znakiem = = = = = -1
82 FMULSU Fractional Multiply Signed with Unsigned
83 CP Compare
84 CPC Compare with Carry
85 CPI Compare with Immediate
86 3. Instrukcje bitowe i rejestru SREG 3.1. Instrukcje bitowe
87 Operacje na bitach
88 SBR Set Bits in Register CBR Clear Bits in Register
89 SBI Set Bit in I/O Register CBI Clear Bit in I/O Register
90 Rejestry specjalne
91 LSL Logical Shift Left LSR Logical Shift Right
92 ROL Rotate Left trough Carry ROR Rotate Right trough Carry C=0 ADC C=
93 ASR Arithmetic Shift Right
94 SWAP Swap Nibbles
95 3. Instrukcje bitowe i rejestru SREG 3.2. Instrukcje rejestru SREG
96 Operacje na rejestrze SREG
97 Instrukcje CL.. CLI CLT CLH CLS CLV CLN CLZ CLC I T H S V N Z C «0 «0 «0 «0 «0 «0 «0 «0 Clear flag
98 Instrukcje SE.. SEI SET SEH SES SEV SEN SEZ SEC I T H S V N Z C «1 «1 «1 «1 «1 «1 «1 «1 Set flag
99 BSET Bit Set in SREG BCLR Bit Clear in SREG
100 BLD Bit Load from T Flag to Register BST Bit Store from Register to T Flag
101 4. Tryby adresowania, Instrukcje transferu danych
102 Instrukcje transferu danych
103 Tryby adresowania mapy pamięci 40 / / / / / / / 110 Pamięć programu FLASH EEPROM 8 kb (4096 x 16 bitów) 0 Pamięć danych 32 rejestry uniwersalne 64 rejestry specjalne (32) 63 (95) 0 (96) rejestr Program Counter (licznik programu) SRAM 512 B 511 (607) (RAMEND) 4095
104 4.1. Tryby adresowania: rejestry uniwersalne bezpośrednio
105 Rejestry uniwersalne bezpośrednio Pamięć programu 0 Pamięć danych 32 rejestry uniwersalne (32) FLASH EEPROM 8 kb (4096 x 16 bitów) 64 rejestry specjalne 63 (95) 0 (96) rejestr Program Counter (licznik programu) SRAM 512 B 511 (607) (RAMEND) 4095
106 Rejestry uniwersalne bezpośrednio INC R16 CLR R17 ROL R18 SWAP R19
107 Rejestry uniwersalne bezpośrednio ASR Rd DEC Rd ROL Rd ADD R20,R21 OR R22,R23 MUL R24,R24 CP R25,R26 MOV R27,R28 LDI R29,123
108 MOVW Copy RegisterWord movw R29:R28,R31:R30
109 4.2. Tryby adresowania: rejestry specjalne bezpośrednio
110 Rejestry specjalne bezpośrednio Pamięć programu 0 Pamięć danych 32 rejestry uniwersalne (32) FLASH EEPROM 8 kb (4096 x 16 bitów) IN R16,PINA OUT DDRB,R18 64 rejestry specjalne 63 (95) 0 (96) SBI GICR,6 CBI ADMUX,4 rejestr Program Counter (licznik programu) SRAM 512 B SEI 511 (607) (RAMEND) 4095
111 Rejestry specjalne bezpośrednio
112 Tryby adresowania pamięć danych Pamięć programu 0 Pamięć danych 32 rejestry uniwersalne (32) FLASH EEPROM 8 kb (4096 x 16 bitów) 64 rejestry specjalne 63 (95) 0 (96) rejestr Program Counter (licznik programu) SRAM 512 B 511 (607) (RAMEND) 4095
113 4.3. Tryby adresowania: pamięć danych bezpośrednio
114 Tryby adresowania pamięć danych bezpośrednio
115 Adresowanie bezpośrednie (LDS, STS)
116 LDS Load Direct from Data Space STS Store Direct to Data Space LDS R16,31 //pod STS 58,R17 //pod
117 Tryby adresowania pamięć danych Kod op Arg. 1 (9) Arg Kod op. Arg. 1 (9) Arg. 2 (23) Pam. danych
118 Tryby adresowania pamięć danych pośrednio 4.4. Pamięć danych pośrednio 4.5. Pam. d. pośrednio z pre-dekrementacją 4.6. Pam. d. pośrednio z post-inkrementacją 4.7. Pam. d. pośrednio z przesunięciem
119 Tryby adresowania pamięć danych pośrednio
120 Adresowanie pośrednie (LD, ST) LDI R31,$2a LDI R30,$c2 LDI Yl,$2a LDI Yh,$c2 LD R16, Z //do ST Y, R17 //pod
121 PUSH R20 //wyślij na STOS //następnie Adresowanie pośrednie (LD, ST) Pre-dekrementowany LD R16,-Z //do ST -Y, R17 //pod
122 POP R20 //pobierz ze //następnie Adresowanie pośrednie (LD, ST) Post-inkrementowany LD R16, Z+ //do R16 bajt ST Y+, R17 //pod adr. zapisany
123 Adresowanie pośrednie z przesunięciem (LDD, STD) LDD R16, Y+25 //do R16 bajt STD Z+63, R17 //pod adr. zapisany
124 4.8. Tryby adresowania: pamięć programu
125 Tryby adresowania mapy pamięci Pamięć programu 0 Pamięć danych 32 rejestry uniwersalne (32) FLASH EEPROM 8 kb (4096 x 16 bitów) 64 rejestry specjalne 63 (95) 0 (96) rejestr Program Counter (licznik programu) SRAM 512 B 511 (607) (RAMEND) 4095
126 Tryby adresowania pamięć programu
127 LPM Load Program Memory SPM Store Program Memory LPM //do R0 LPM R16, Z //do R16 LPM R17,Z+ //do R17 SPM //do pary //ładuje 16
128 4.9. Adresowanie skoków względne Adresowanie skoków pośrednie Adresowanie skoków bezpośrednie
129 Tryby adresowania mapy pamięci Pamięć programu 0 Pamięć danych 32 rejestry uniwersalne (32) FLASH EEPROM 8 kb (4096 x 16 bitów) 64 rejestry specjalne 63 (95) 0 (96) rejestr Program Counter (licznik programu) SRAM 512 B 511 (607) (RAMEND) 4095
130 Adresowanie skoków względne RJMP, RCALL, BRxx RJMP 753 //skocz do RCALL 753 //skocz BRNE 54 //skocz o
131 Adresowanie skoków pośrednie IJMP, ICALL LDI R31,$2a LDI R30,$c2 IJMP //skocz do ICALL //skocz
132 Adresowanie skoków bezpośrednie JMP, CALL JMP 2547 //skocz do CALL 2547 //skok
133 5. Instrukcje specjalne (kontrolne MCU)
134 Operacje specjalne MCU
135 NOP No Operation
136 SLEEP
137 WDR Watchdog Reset
138 BREAK
139 Przykładowe zagadnienia sprawdzające
140 Przykładowe zagadnienia sprawdzające 1. Zapisz liczbę 147 w 8-bitowym kodzie: binarnym, U2, szesnastkowo-dziesiętnym. 2. Wskaż błąd w zapisie instrukcji LDI: LDI R16,R17. W jakich kodach liczbowych należy zapisać R16, R17 dla instrukcji MULS R16,R17? (opanowanie wiedzy na temat wybranych instrukcji: LDI, OUT/IN, ROL/ROR, MULS, EOR, MOV, BRNE, RJMP/IJMP/RCALL, RET/RETI, SBRS/SBRC/SBIS/SBIC, PUSH/POP, SEI/CLI). 3. Zapisz liczbę w 8-bitowym kodzie zmiennoprzecinkowym. 4. Adresowanie bezpośrednie vs. pośrednie wyjaśnij różnicę. 5. Jakich rodzajów pamięci dotyczy pojęcie adresowania? 6. Adresowanie post-inkrementowane / pre-dekrementowane wyjaśnij terminy.
