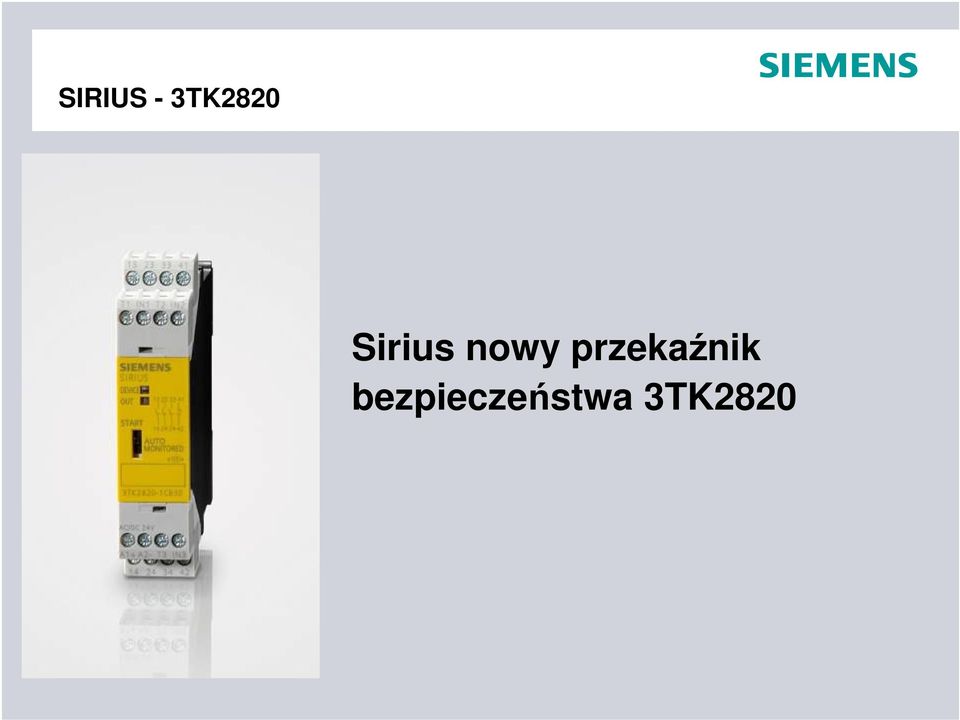

1 SIRIUS - 3TK2820 Sirius nowy przekanik bezpieczestwa 3TK2820

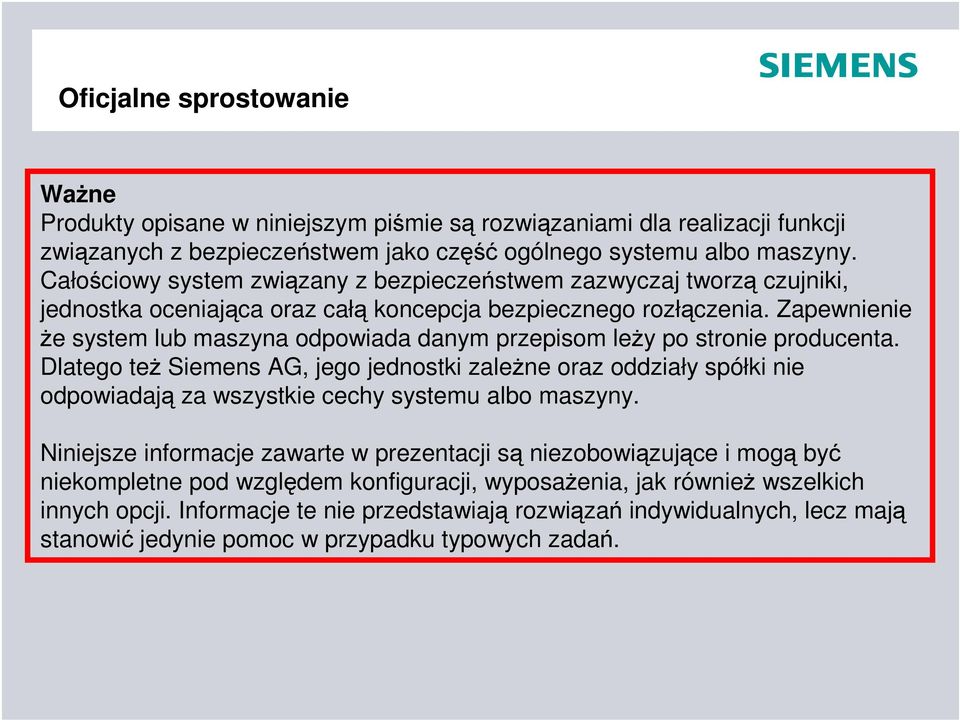

2 Oficjalne sprostowanie Wane Produkty opisane w niniejszym pimie s rozwizaniami dla realizacji funkcji zwizanych z bezpieczestwem jako cz ogólnego systemu albo maszyny. Całociowy system zwizany z bezpieczestwem zazwyczaj tworz czujniki, jednostka oceniajca oraz cał koncepcja bezpiecznego rozłczenia. Zapewnienie e system lub maszyna odpowiada danym przepisom ley po stronie producenta. Dlatego te Siemens AG, jego jednostki zalene oraz oddziały spółki nie odpowiadaj za wszystkie cechy systemu albo maszyny. Niniejsze informacje zawarte w prezentacji s niezobowizujce i mog by niekompletne pod wzgldem konfiguracji, wyposaenia, jak równie wszelkich innych opcji. Informacje te nie przedstawiaj rozwiza indywidualnych, lecz maj stanowi jedynie pomoc w przypadku typowych zada.

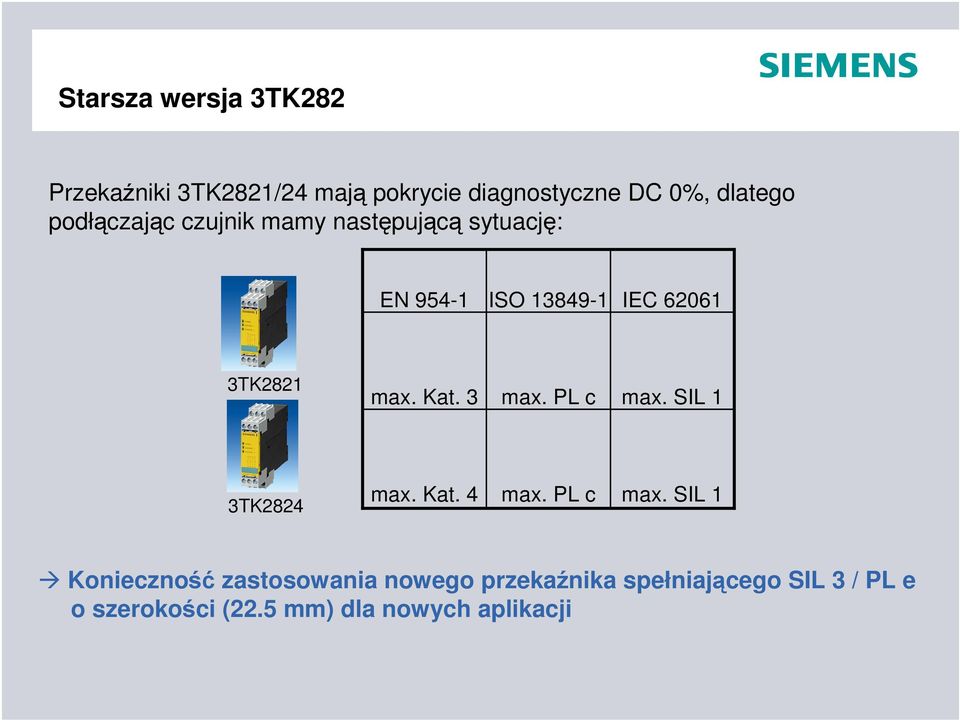

3 Starsza wersja 3TK282 Przekaniki 3TK2821/24 maj pokrycie diagnostyczne DC 0%, dlatego podłczajc czujnik mamy nastpujc sytuacj: EN ISO IEC TK2821 max. Kat. 3 max. PL c max. SIL 1 3TK2824 max. Kat. 4 max. PL c max. SIL 1 Koniecznozastosowania nowego przekanika spełniajcego SIL 3 / PL e o szerokoci (22.5 mm) dla nowych aplikacji

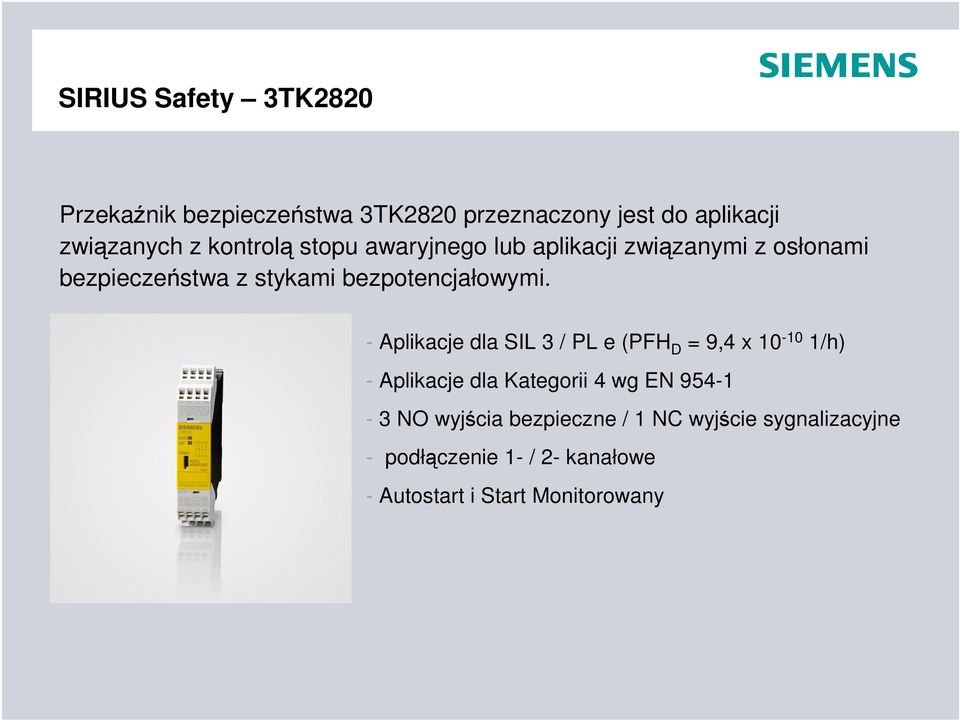

4 SIRIUS Safety 3TK2820 Przekanik bezpieczestwa 3TK2820 przeznaczony jest do aplikacji zwizanych z kontrol stopu awaryjnego lub aplikacji zwizanymi z osłonami bezpieczestwa z stykami bezpotencjałowymi. - Aplikacje dla SIL 3 / PL e (PFH D = 9,4 x /h) - Aplikacje dla Kategorii 4 wg EN NO wyjcia bezpieczne / 1 NC wyjcie sygnalizacyjne - podłczenie 1- / 2- kanałowe - Autostart i Start Monitorowany

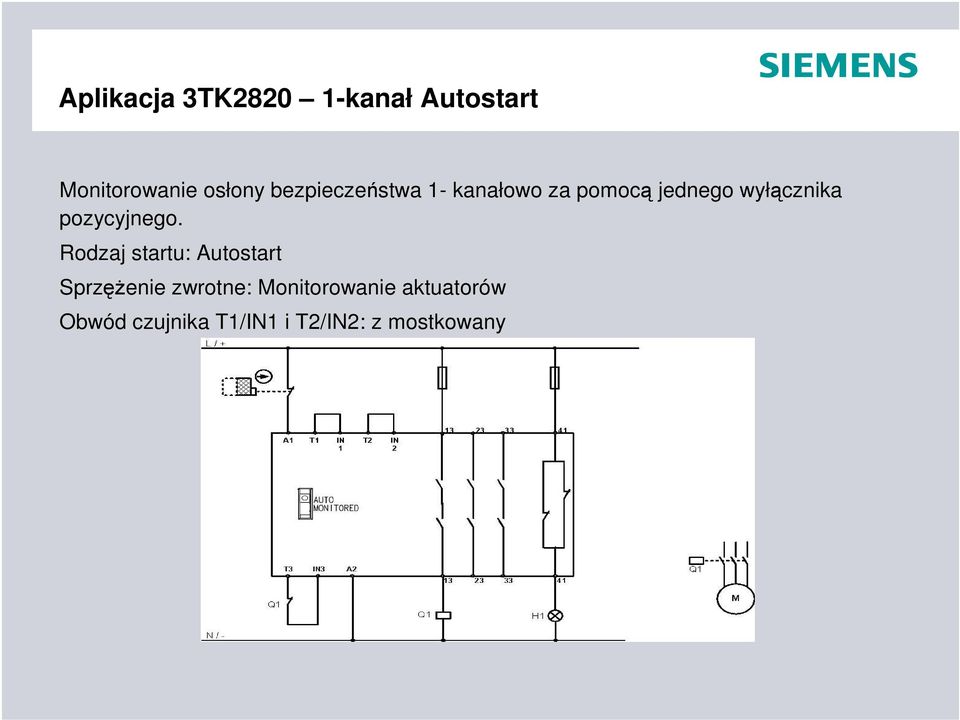

5 Aplikacja 3TK kanał Autostart Monitorowanie osłony bezpieczestwa 1- kanałowo za pomoc jednego wyłcznika pozycyjnego. Rodzaj startu: Autostart Sprzenie zwrotne: Monitorowanie aktuatorów Obwód czujnika T1/IN1 i T2/IN2: z mostkowany

6 Aplikacja 3TK kanał start monitorowany Monitorowanie przycisku stop awaryjny 1-kanałowo (z pojedynczym stykiem bezpotencjałowym) Rodzaj startu: Start monitorowany Sprzenie zwrotne : Monitorowanie aktuatorów i przycisku start Obwód czujnika T1/IN1 i T2/IN2: z mostkowany

7 Aplikacja 3TK kanały Autostart Monitorowanie osłony bezpieczestwa 2- kanałowo za pomoc dwóch wyłczników pozycyjnych bezpotencjałowych Rodzaj start: Autostart Sprzenie zwrotne: Monitorowanie aktuatorów

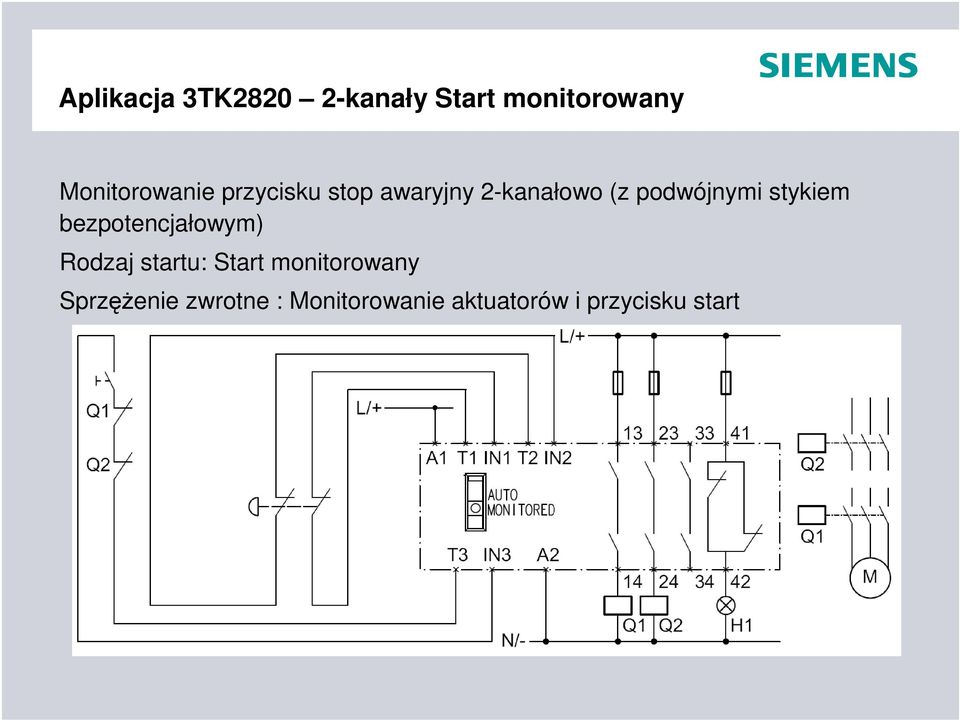

8 Aplikacja 3TK kanały Start monitorowany Monitorowanie przycisku stop awaryjny 2-kanałowo (z podwójnymi stykiem bezpotencjałowym) Rodzaj startu: Start monitorowany Sprzenie zwrotne : Monitorowanie aktuatorów i przycisku start

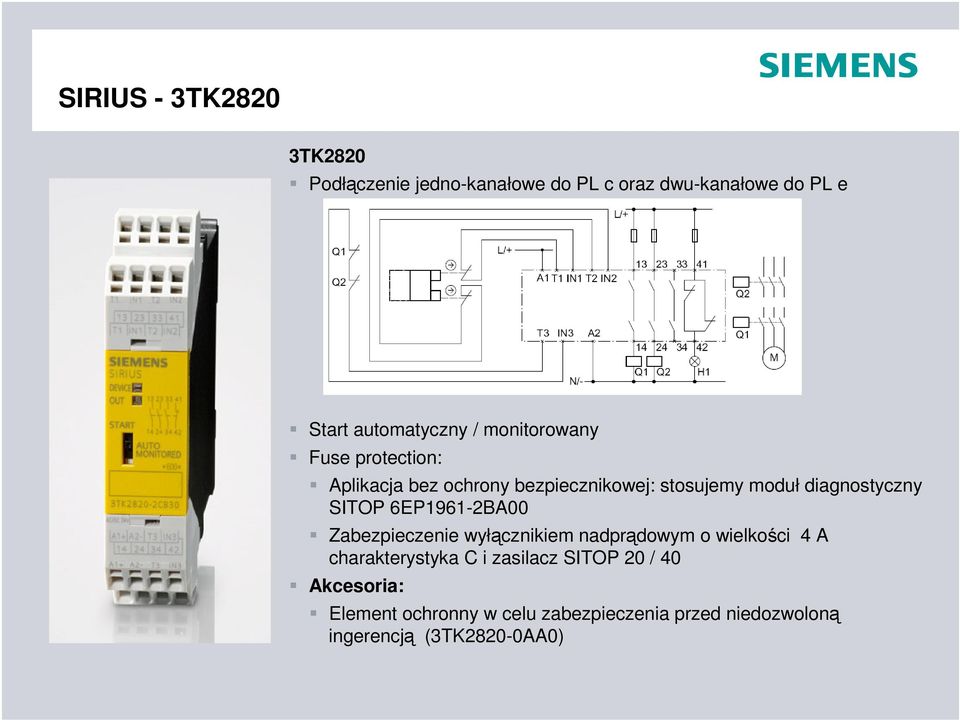

9 SIRIUS - 3TK2820 3TK2820 Podłczenie jedno-kanałowe do PL c oraz dwu-kanałowe do PL e Start automatyczny / monitorowany Fuse protection: Aplikacja bez ochrony bezpiecznikowej: stosujemy moduł diagnostyczny SITOP 6EP1961-2BA00 Zabezpieczenie wyłcznikiem nadprdowym o wielkoci 4 A charakterystyka C i zasilacz SITOP 20 / 40 Akcesoria: Element ochronny w celu zabezpieczenia przed niedozwolon ingerencj (3TK2820-0AA0)

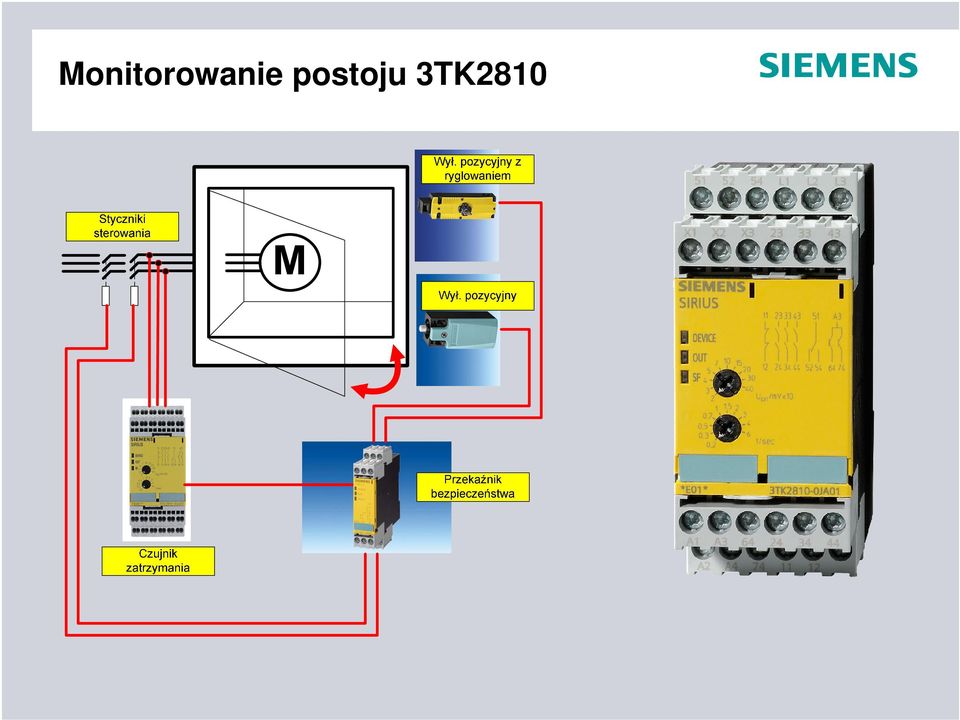

10 Monitorowanie postoju 3TK2810

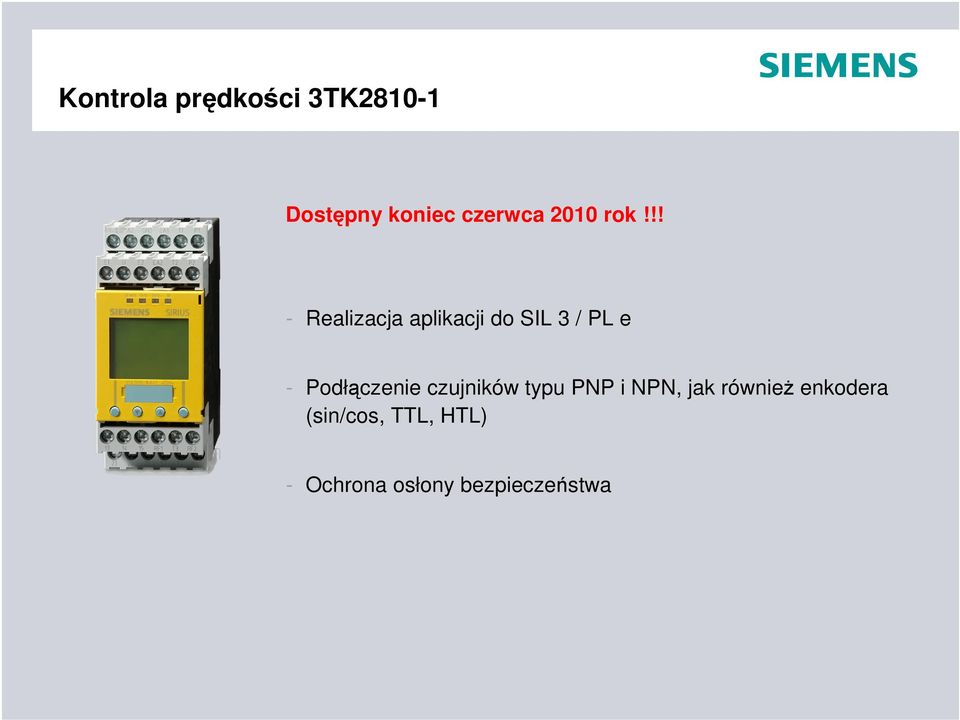

11 Kontrola prdkoci 3TK Dostpny koniec czerwca 2010 rok!!! - Realizacja aplikacji do SIL 3 / PL e - Podłczenie czujników typu PNP i NPN, jak równie enkodera (sin/cos, TTL, HTL) - Ochrona osłony bezpieczestwa

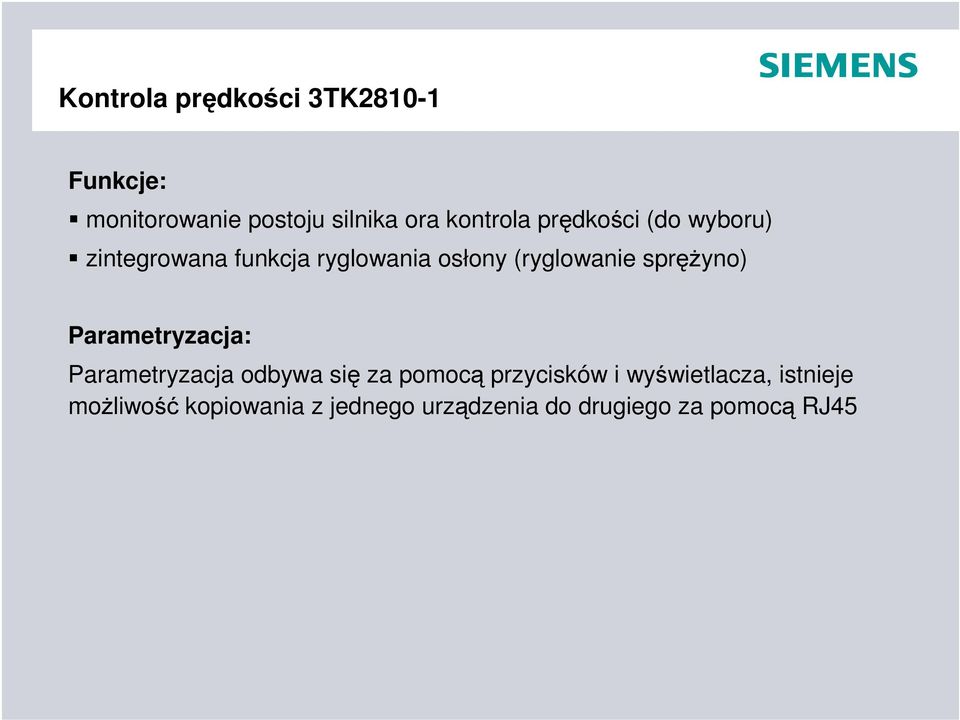

12 Kontrola prdkoci 3TK Funkcje: monitorowanie postoju silnika ora kontrola prdkoci (do wyboru) zintegrowana funkcja ryglowania osłony (ryglowanie spryno) Parametryzacja: Parametryzacja odbywa si za pomoc przycisków i wywietlacza, istnieje moliwo kopiowania z jednego urzdzenia do drugiego za pomoc RJ45

13 Kontrola prdkoci 3TK Monitor prdkoci 3TK moemy uywa do aplikacji z SIL3 oraz PL e Dodatkowa diagnostyka za pomoc wywietlacza, wywietlanie aktualnej wartoci i sygnalizacja za pomoc LED W zalenoci od czujnika, moliwo monitorowania pomiarów o czstotliwo od 1 Hz do 400 khz Moliwo wyboru czasu załczenia, opónienia odryglowania i monitorowanie funkcji wyłczenia.

14 Kontrola prdkoci 3TK Monitorowanie bezpieczna prdkoci / postoju z Enkoderem Przekanik 3TK Start Q1 L1 L2 L3 Q2 G110 Enkoder M1

15 Kontrola prdkoci 3TK Monitorowanie bezpieczna prdkoci / postoju z dwoma czujnikami NPN- / PNP oraz podłczenie wyłcznika ryglowanego. Przekanik 3TK Q1 L1 L2 L3 Start Zwolnienie rygla Q2 G110 M1 SIRIUS Wyłcznik ryglowany

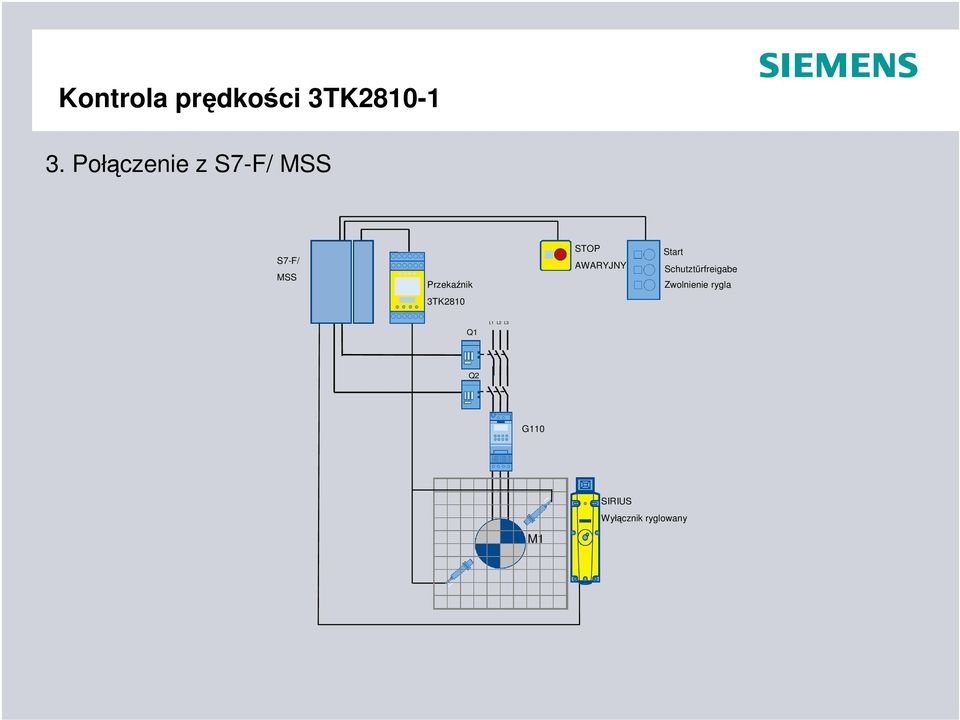

16 Kontrola prdkoci 3TK Połczenie z S7-F/ MSS S7-F/ MSS Przekanik STOP AWARYJNY Start Schutztürfreigabe Zwolnienie rygla 3TK2810 Q1 L1 L2 L3 Q2 G110 M1 SIRIUS Wyłcznik ryglowany

17 Kontrola prdkoci 3TK Połczenie z S7-F/ MSS

18 ET200S rozruszniki silnikowe F-KIT 1 dla Kat. 2 / SIL 1 przy rozruchu bezporednim!

19 ET200S rozruszniki silnikowe

20 ET200S z przekształtnikiem SIMATIC S7 SIRIUS PM-D F X1 Wył cznik ryglowany (ryglowanie spr yn ) IM STANDARD PM-D FX1 ICU24F DC LINK ON 6ES AA04-0AB0 PFX30S47-G0 3RK1 9033AE00 E-STOP Start ICU15 3RK1 9033EA10 STO SLS 2U 4V 6W 1L1 3L2 5L3

21 Funkcje bezpieczestwa w technice napdowej STO bezpieczne wyłczony moment SLS bezpiecznie ograniczona prdko SS1 bezpieczne zatrzymanie 1 SSM bezpieczna kontrola prdkoci SS2 bezpieczne zatrzymanie 2 SOS bezpieczne operacyjne zatrzymanie SBC bezpieczne wysterowanie hamulca

22 SINAMICS G120 Aplikacja (w tej samej szafie sterowniczej) SIRIUS Wyłcznik ryglowany (ryglowanie spryn) Modułowy System Bezpieczestwa 3RK3 SINAMICS G120 E-STOP Start Zwolnienie rygla np..: SS1 np..: SLS M1

23 SINAMICS G120 Opis aplikacji Przekanik MSS w sposób bezpieczny kontroluje SINAMICS G120 po przez wejcie F-DIs i umoliwia wyzwolenie funkcji SLS i SS1 zgodnie z rozkazem. Przekształtnik G120 wykonuje funkcj SS1 i SLS Monitorowanie czujników realizowane jest za pomoc przekanika MSS. Monitorowanie czujników realizowane jest za pomoc przekanika G120. Wymagane funkcje bezpieczestwa dla wejcia F-DIs parametryzujemy za pomoc oprogramowania STARTER. Dokumentacja techniczna SINAMICS G120: G120 połczenie z F-DIs:

24 SINAMICS G120 Aplikacja (w tej samej szafie sterowniczej)!"#"$% &%'()'

25 Konfiguracja funkcji bezpieczestwa SINAMICS G120 CU240S DP-F Kade z wej bezpiecznych musi by powielone!! Wejcie cyfrowe 1 Wejcie cyfrowe 2 Maksymalnie 2 wejcia cyfrowe Moliwo podłczenia tylko dwóch funkcji bezpieczestwa.

26 Konfiguracja funkcji bezpieczestwa STARTER System chroniony hasłem.

27 Konfiguracja funkcji STO (µp1) (µp2)

28 SINAMICS G120 Parametryzacja MSS Realizacja funkcji SLS: 1. Osłona bezp. zamknita -> warto 1 2. Połoenie klucza Normal -> warto 0 3. Przycisk załcz -> 1 zewntrzny

29 SINAMICS G120 Parametryzacja MSS

30 SINAMICS S120 Aplikacja (w tej samej szafie sterowniczej) Wyłcznik pozycyjny E-STOP Start Modular safety system 3RK3 SINAMICS S120 STO SS1 M

31 SINAMICS S120 Aplikacja (w tej samej szafie sterowniczej) Podłczenie w szafie sterowniczej 24 V Control unit EP EP EP EP EP STO SS1 IN 6 IN 7 Line module Single motor module Drive 1 Double motor module Drive 2 Drive 3 Single motor module Drive 4 Groupa 1 Groupa 2

32 SINAMICS S120 MSS Parametryzacja

33 SIMATIC F-CPU # $ % & "! "

34 PROFIsafe dzi i w przyszłoci... # $, # $, -.. & # # $ $ 1.. ) # " + # ) " % / % 0 # $ $ 1.. ' ( ) * # $ $ # ) "

35 SIMATIC Safety Integrated Koncepcja Standardowe inynieryjne narzdzie STEP 7 Standardowy CPU F-Hardware Inynieryjne narzdzie Failsafe Rozproszone Safety Program aplikacji Failsafe Standardowe oddalone wej. / wyj. Moduły wej. / wyj. Failsafe Standardowy PROFIBUS DP PROFIsafe

36 Standardowe wyłczniki pozycyjne 3SE5

37 Standardowe wyłczniki pozycyjne 3SE5 Obudowa metalowa 31 mm (EN 50047) (2 lub 3 styki) oraz Obudowa metalowa XL, 56 mm (EN 50041) (do 6 styków) Od marca 2010 Wersja kompletna lub budowa modułowa Ochrona IP 66/67 Niezawodne działanie dla cikich warunków przemysłowych

38

39 Nowy SIRIUS i nowe moliwoci

40 Aplikacje
