2 Elektrorygle Model 1841 / 3841 model 1841/3841 Rygiel standardowy model 1841/ Rygiel rewersyjny model 3841 Montaż pionowy lub poziomy Wysuw rygla 13 mm Styki monitoringu (RR) - opcja Opór na włamanie >6000N Rygiel do drzwi wahadłowych model page no. 2

3 Elektrorygiel Model 843 Rygiel przełączany cewką Mikroprocesorowe sterowanie Rewersyjny / Standardowy Standardowa wersja otwarty bez napięcia Chwilowe i ciągłe otwarcie Do drzwi rozwiernych i przesuwnych Wysuw rygla 14 mm Opór na włamanie >10000N Blacha zaczepowa model model page no. 3

4 Elektrorygiel Model 843 Zastosowanie Do drzwi przesuwnych (montaż poziomy ) Do drzwi całoszklanych (montaż w obudowie naklejanej) Do drzwi rozwiernych Do drzwi wahadłowych Właściwości Napięcie zasilania VDC, max 1 A Zintegrowany zestyk magnesu monitoring Drzwi otwarte / zamknięte zaryglowany / odryglowany page no. 4

5 Elektrorygiel Model 843ZY Dane techniczne tak jak w modelu 843 Mechaniczne odryglowanie Tylko w przypadku uszkodzenia Zastosowanie tak jak w modelu 843 Właściwości tak jak w modelu 843 standardowa wersja otwarty bez napięcia Otwarcie wkładką cylindryczną page no. 5

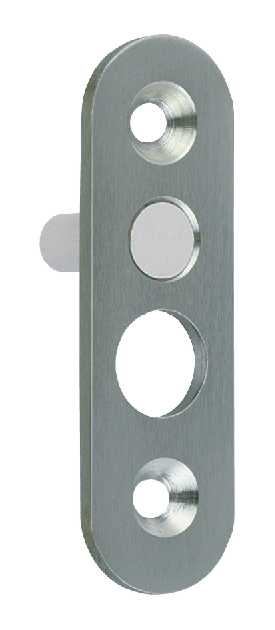

6 Elektrorygiel Model 843 Akcesoria Blacha zaczepowa (krótka) Blacha zaczepowa (długa) Obudowa do montażu nawierzchniowego maskownica ozdobna page no. 6

7 Elektrorygiel Model 843 Montaż nawierzchniowy Elektrorygiel Blacha zaczepowa długa Obudowa nawierzchniowa Maskownica ozdobna (opcja) page no. 7

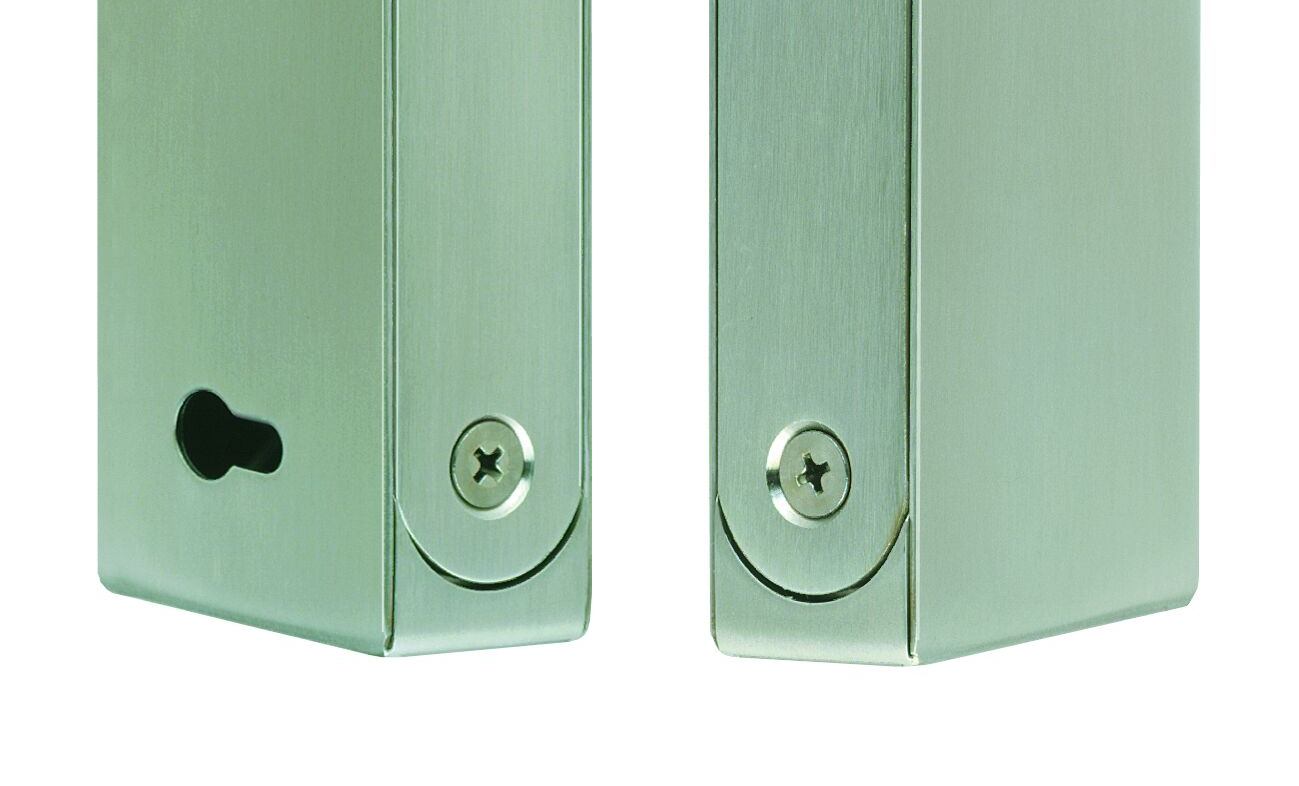

8 Elektrorygiel model 843ZY Akcesoria Blacha zaczepowa (krótka) Blacha zaczepowa (długa) 843Zy-3 (bez zdjęcia) Obudowa do montażu nawierzchniowego (z otworem na wkładkę) 843Zy-4-1 Obudowa do montażu nawierzchniowego (bez otworu na wkładkę) 843Zy-4-2 Maskownica ozdobna 843Zy-7 zestaw do klejenia page no. 8

9 Elektrorygle page no. 9

10 Elektromechaniczne rygle Elektromechaniczne rygle znajdują głównie zastosowanie w budynkach, gdzie nie tylko wymagany jest wysoki poziom zabezpieczeń ale również duże znaczenie ma łatwość sterowania drzwiami. Przykładowe typy budynków to: banki, muzea, szczególnie chronione strefy w budynkach, fabryki, apartamenty. page no. 10

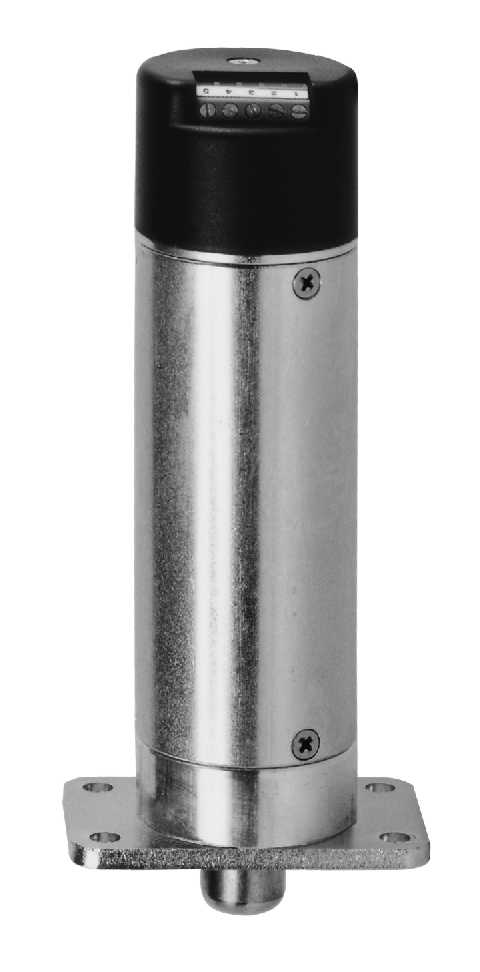

11 Charakterystyka Model 5523-XX Stosowany jako dodatkowy zamek ryglowy Mechaniczne odryglowanie (wkładka cylindryczna) Elektryczne zaryglowanie Montaż pionowy Opór na włamanie > N Dornmas od 25 do 80 mm co 5mm page no. 11

12 Charakterystyka Model Stosowany jako dodatkowy zamek ryglowy Awaryjne odryglowanie (wkładka cylindryczna) Montaż pionowy Dornmas 55 mm Opór na włamanie > N Dostępny w wersji nawierzchniowej page no. 12

13 Moduł sterujący Model Moduł sterujący dla elektrorygli model 5523, 5525 and 5526 Napięcie pracy 12 V AC / DC Optyczny wskaźnik rygla (LED) Funkcje sterujące: Chwilowe odblokowanie poprzez wysterowanie z przycisku lub kontroli dostępu Otwarcie stałe np. z zegara page no. 13

14 Charakterystyka Model Stosowany jako dodatkowy zamek ryglowy Mechaniczne odryglowanie i zaryglowanie (wkładka cylindryczna) Możliwość montażu pionowego i poziomego w skrzydle Opór na włamanie > N Dornmas 30 mm page no. 14

15 Dane techniczne Model Moduły sterujące / Wkładka cylindryczna Napięcie znamionowe Prąd znamionowy Długość trzpienia Opór na włamanie Prędkość ryglowania Prędkość odryglowania 12 V DC 0.3 A 42 mm > N 0.3 sec 1 sec. page no. 15

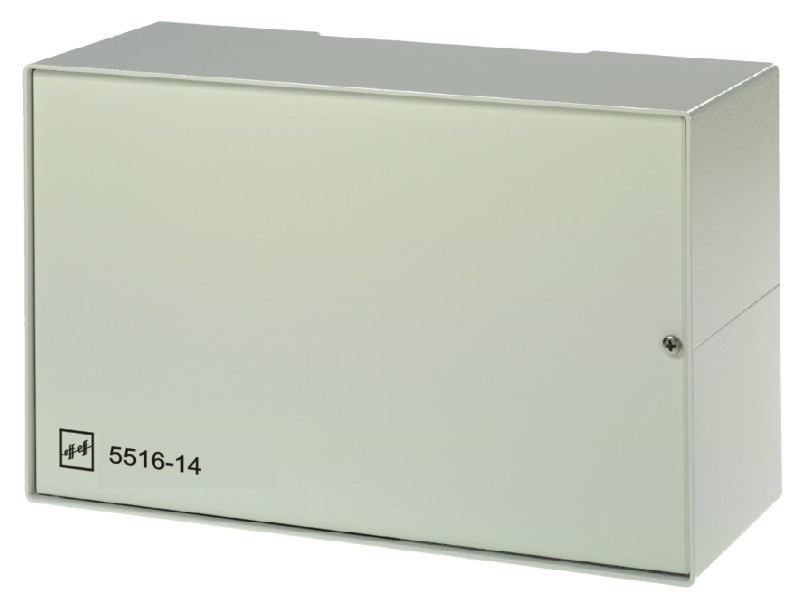

16 Moduł sterujący Model Moduł sterujący dla elektrorygla model Napięcie pracy 12 V AC / DC Funkcje sterujące: Chwilowe odblokowanie poprzez wysterowanie z przycisku lub kontroli dostępu Otwarcie stałe np. z zegara Styki bezpotencjałowe do monitoringu położenia rygla page no. 16

17 Moduł sterujący Model Moduł sterujący dla elektrorygli model 5523-XX, , and Napięcie pracy 12 V AC/DC Do sterowania 2 elektrorygli Różnorodne funkcje sterujące : Chwilowe odblokowanie poprzez wysterowanie z przycisku lub kontroli dostępu Otwarcie stałe np. z zegara Styki bezpotencjałowe do monitoringu położenia rygla Zintegrowana funkcja śluzy page no. 17

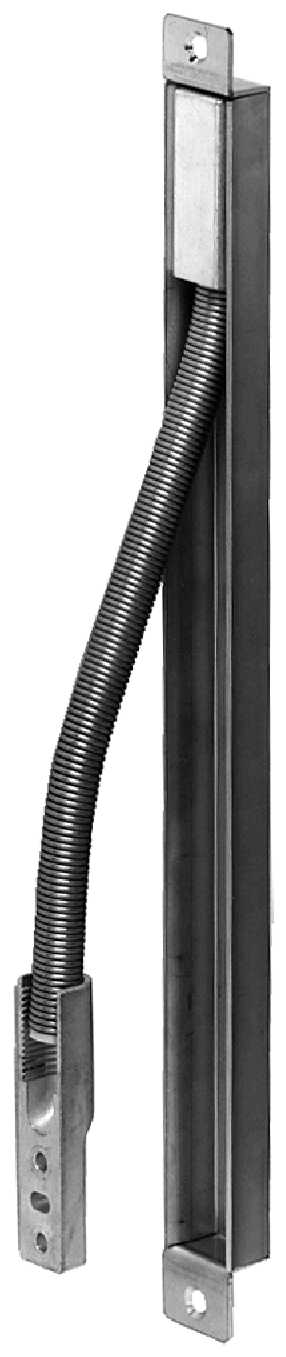

18 Akcesoria Zasilacz Zasilacze effeff dostępne są w następujących konfiguracjach: 12 V AC/DC 1 A 12 V DC 2.2 A 12 V DC 4 A 12 V DC 8 A Czujnik drzwiowy Elektromechaniczny zestyk (NO/NC) Wykonanie ze stali Regulacja (13 mm) Trwałość cycles page no. 18

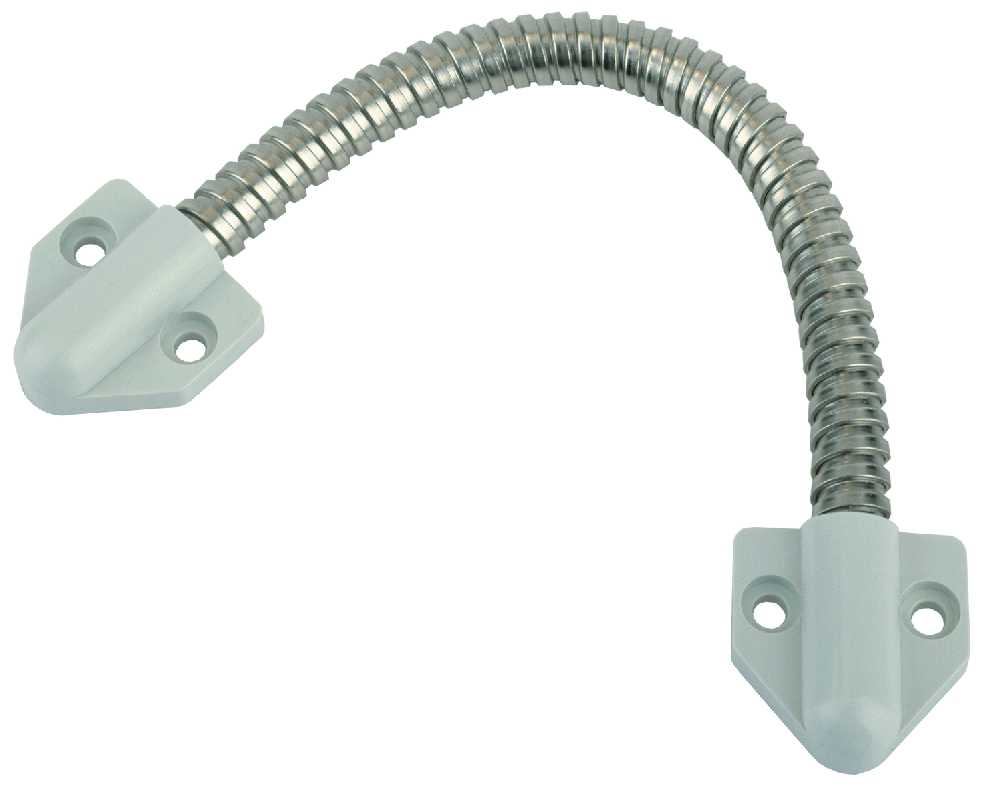

19 Przepusty kablowe Przepust kablowy z kasetą - model Przepust kablowy nawierzchniowy z uchwytami - model xx Dostępne kolory: brąz, niklowany biały, brązowy, page no. 19

20 Zastosowanie - przykładowa aplikacja Czujnik drzwiowy Moduł sterujący zasilacz Elektrorygiel 230 V AC / 50 HZ Np. przycisk otwarcia Przepust kablowy page no. 20
