1 ZAKŁAD ELEKTRONIKI SUWAR SUWAŁKI ul. 1-go MAJA 24 tel./fax (087) KONCEPCJA BUDOWY SYSTEMU MONITORINGU WIZYJNEGO W GOŁDAPI INWESTOR: Urząd Miejski w Gołdapi Plac Zwycięstwa Gołdap OPRACOWAŁ: Krzysztof Kalbarczyk Suwałki, kwiecień 2008r.

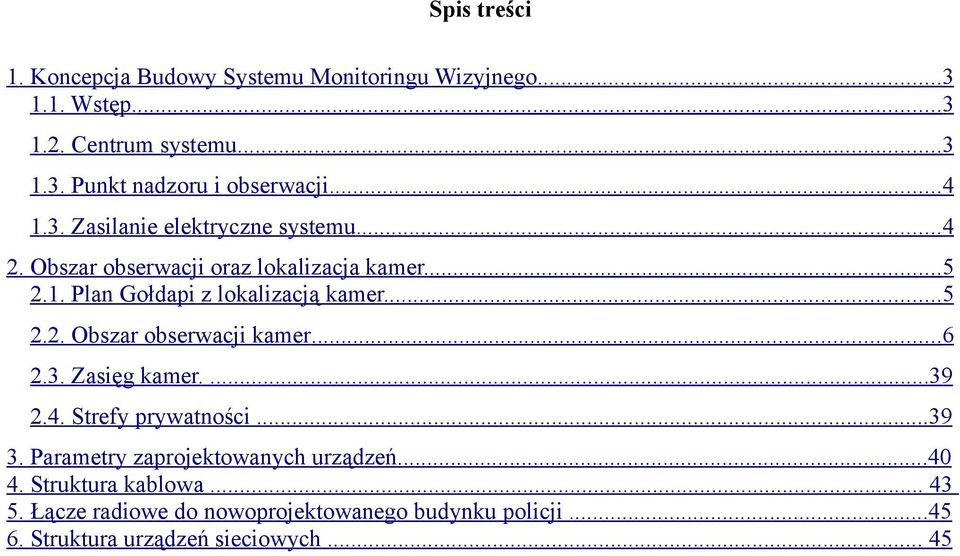

2 Spis treści 1. Koncepcja Budowy Systemu Monitoringu Wizyjnego Wstęp Centrum systemu Punkt nadzoru i obserwacji Zasilanie elektryczne systemu Obszar obserwacji oraz lokalizacja kamer Plan Gołdapi z lokalizacją kamer Obszar obserwacji kamer Zasięg kamer Strefy prywatności Parametry zaprojektowanych urządzeń Struktura kablowa Łącze radiowe do nowoprojektowanego budynku policji Struktura urządzeń sieciowych... 45

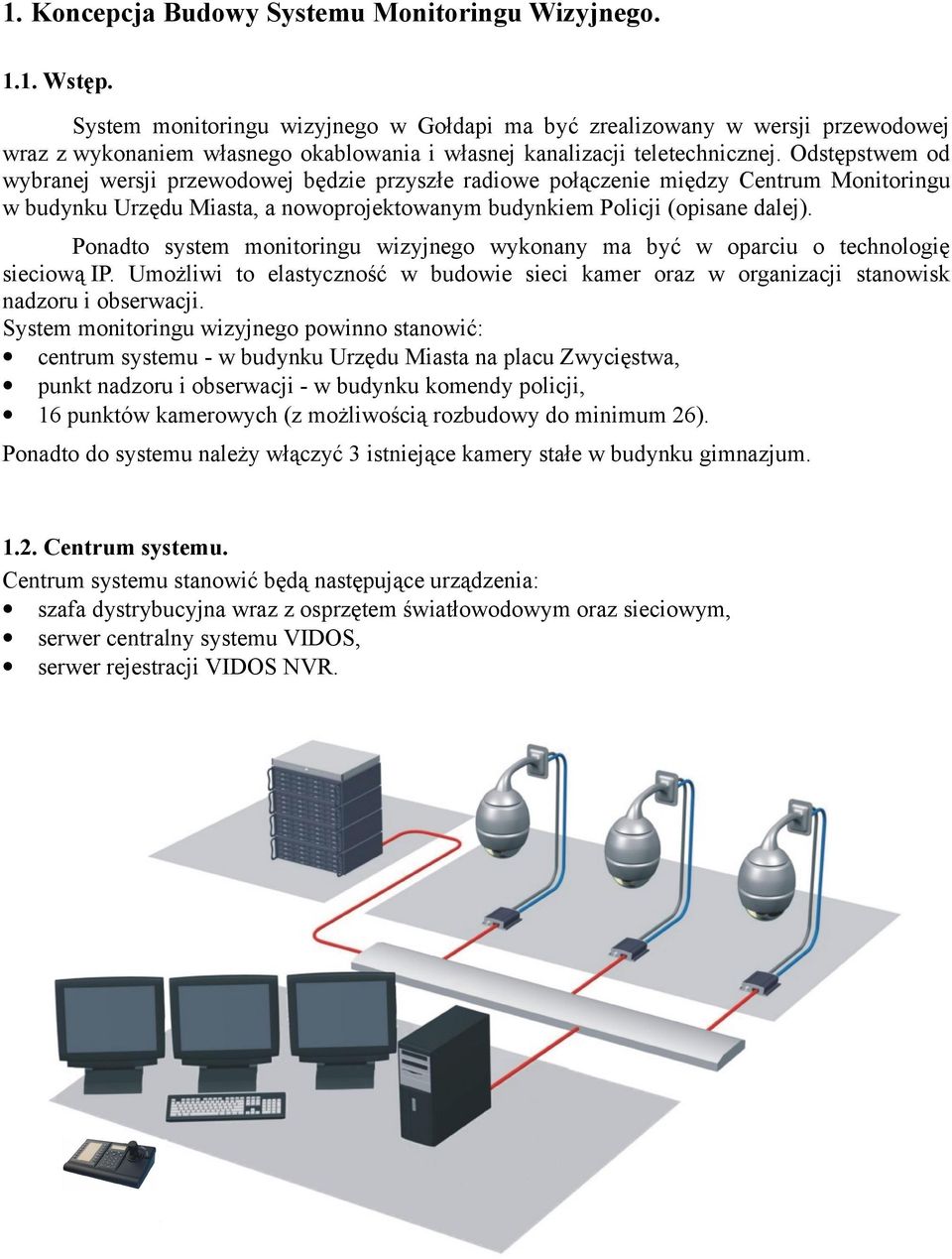

3 1. Koncepcja Budowy Systemu Monitoringu Wizyjnego Wstęp. System monitoringu wizyjnego w Gołdapi ma być zrealizowany w wersji przewodowej wraz z wykonaniem własnego okablowania i własnej kanalizacji teletechnicznej. Odstępstwem od wybranej wersji przewodowej będzie przyszłe radiowe połączenie między Centrum Monitoringu w budynku Urzędu Miasta, a nowoprojektowanym budynkiem Policji (opisane dalej). Ponadto system monitoringu wizyjnego wykonany ma być w oparciu o technologię sieciową IP. Umożliwi to elastyczność w budowie sieci kamer oraz w organizacji stanowisk nadzoru i obserwacji. System monitoringu wizyjnego powinno stanowić: centrum systemu - w budynku Urzędu Miasta na placu Zwycięstwa, punkt nadzoru i obserwacji - w budynku komendy policji, 16 punktów kamerowych (z możliwością rozbudowy do minimum 26). Ponadto do systemu należy włączyć 3 istniejące kamery stałe w budynku gimnazjum Centrum systemu. Centrum systemu stanowić będą następujące urządzenia: szafa dystrybucyjna wraz z osprzętem światłowodowym oraz sieciowym, serwer centralny systemu VIDOS, serwer rejestracji VIDOS NVR.

4 1.3. Punkt nadzoru i obserwacji. Zaplanowano 1 stanowisko operatorskie nadzoru i obserwacji (na potrzeby policji), przy czym istnieje możliwość rozbudowy do wielu stanowisk w przyszłości (np. na potrzeby straży miejskiej, straży pożarnej). Stanowisko operatorskie stanowić będą następujące urządzenia: komputer PC, 4 monitory 19 LCD, klawiatura sterująca kamerami oraz systemem. Stanowisko operatorskie obsługiwać będzie 1 osoba Zasilanie elektryczne systemu. Proponujemy 2 sposoby zasilania systemu: zasilanie kamer oraz urządzeń centrum systemu z 1 punktu z budynku Urzędu Miasta (wyposażonego w 2 zasilacze awaryjne UPS umożliwiające pracę systemu bez zasilania zasadniczego sieciowego przez czas minimum 15 minut), zasilanie urządzeń punktów nadzoru - lokalnie w budynku Policji. Szacunkowe zapotrzebowanie na moc 16 punktów kamerowych centrum systemu punkt nadzoru i obserwacji - 16 x 150W = 2400W, W, - 500W.

5 2. Obszar obserwacji oraz lokalizacja kamer Plan Gołdapi z lokalizacją kamer. Na planie została przedstawiona lokalizacja kamer nr 1-12 oraz 3 kamer dodatkowych o nr Skala: 1:5000 (1cm 50m)

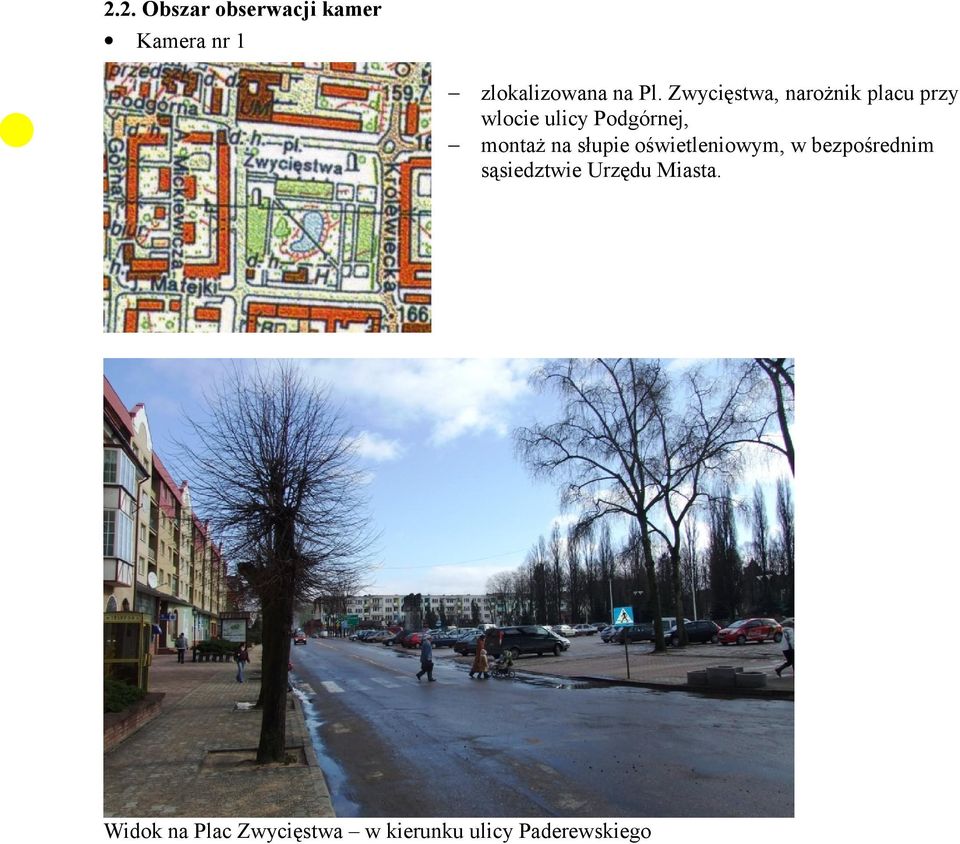

6 2.2. Obszar obserwacji kamer Kamera nr 1 zlokalizowana na Pl. Zwycięstwa, narożnik placu przy wlocie ulicy Podgórnej, montaż na słupie oświetleniowym, w bezpośrednim sąsiedztwie Urzędu Miasta. Widok na Plac Zwycięstwa w kierunku ulicy Paderewskiego

7 Widok w kierunku skrzyżowania Plac Zwycięstwa powiększenie (ronda) Widok na Plac Zwycięstwa i ulicę naprzeciwko budynku Urzędu Miasta

8 Widok w kierunku ulicy Podgórnej Kamera nr 2 zlokalizowana na Pl. Zwycięstwa, na rondzie / skrzyżowaniu ulicy Królewieckiej, Okrężnej oraz Paderewskiego, montaż na słupie oświetleniowym, na środku ronda.

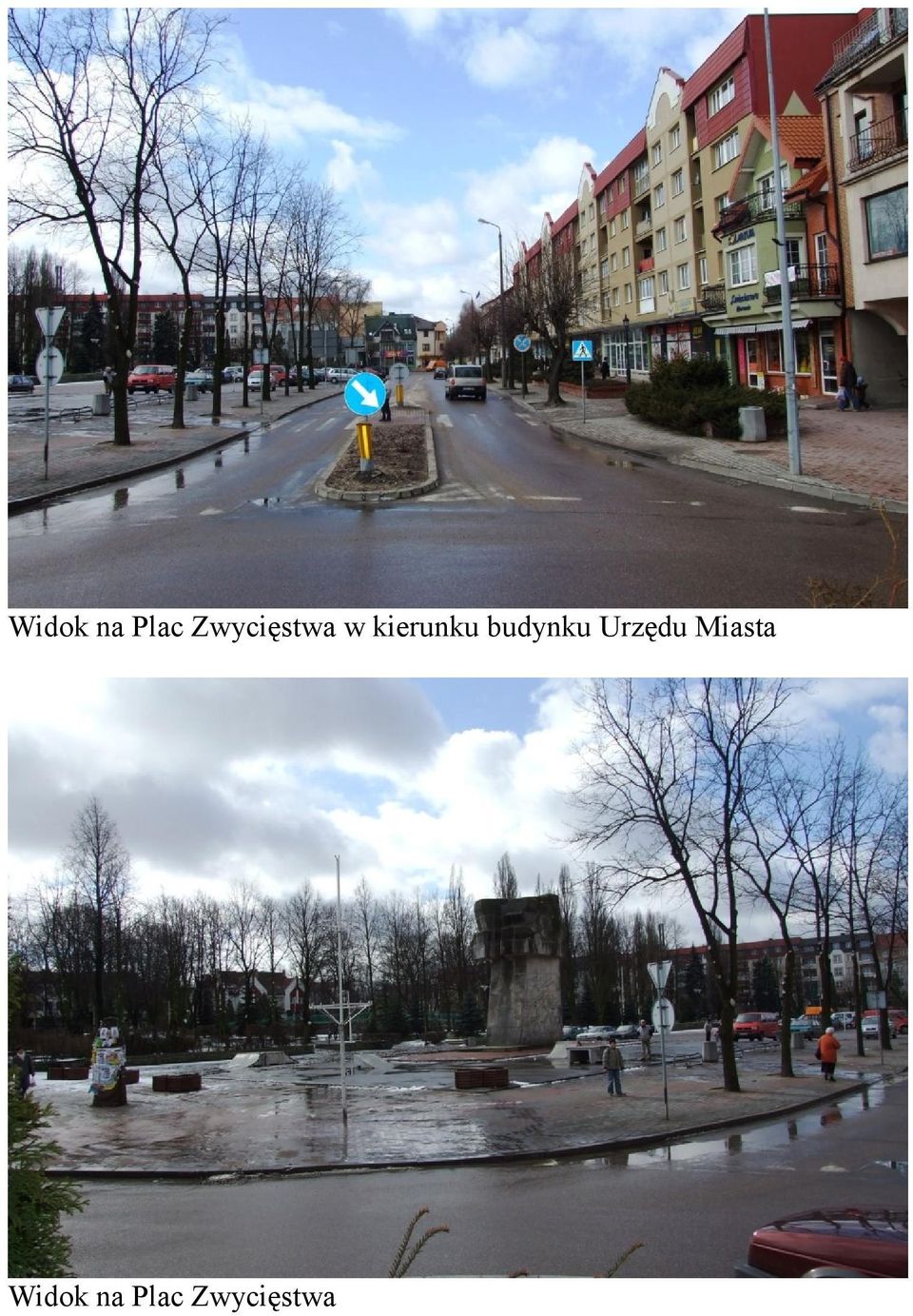

9 Widok na Plac Zwycięstwa w kierunku budynku Urzędu Miasta Widok na Plac Zwycięstwa

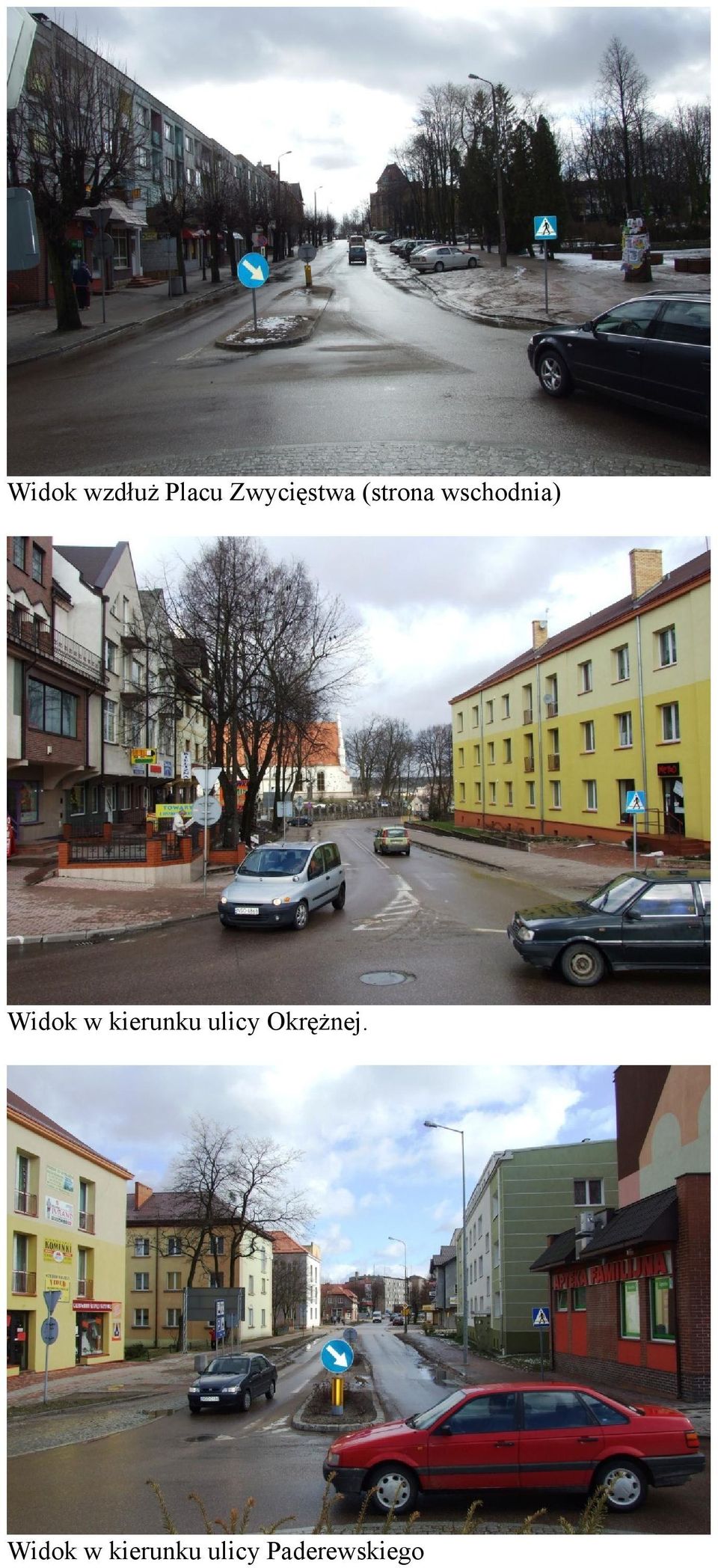

10 Widok wzdłuż Placu Zwycięstwa (strona wschodnia) Widok w kierunku ulicy Okrężnej. Widok w kierunku ulicy Paderewskiego

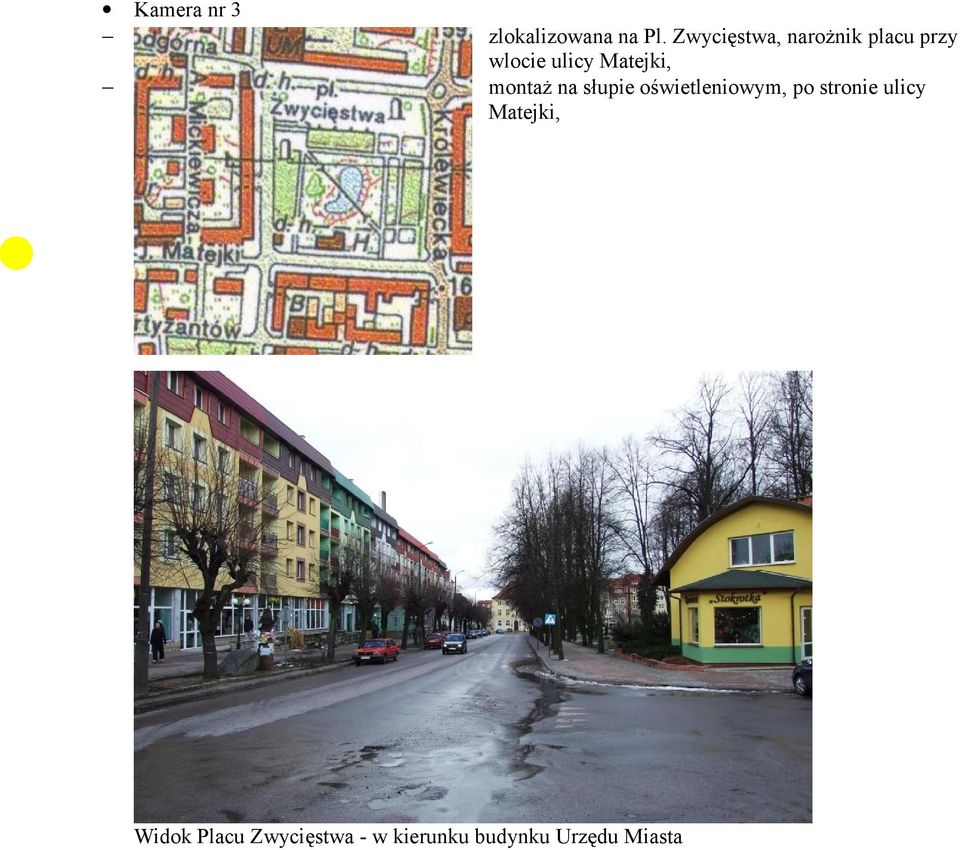

11 Kamera nr 3 zlokalizowana na Pl. Zwycięstwa, narożnik placu przy wlocie ulicy Matejki, montaż na słupie oświetleniowym, po stronie ulicy Matejki, Widok Placu Zwycięstwa - w kierunku budynku Urzędu Miasta

12 Widok w kierunku ulicy Królewieckiej Widok w kierunku ulicy Matejki

13 Widok w kierunku ulicy Wolności

14 Kamera nr 4 zlokalizowana na Pl. Zwycięstwa, na skrzyżowaniu ulicy Królewieckiej oraz Armii Krajowej, montaż na słupie oświetleniowym, po stronie ulicy Armii Krajowej, Widok na Plac Zwycięstwa wzdłuż Placu Zwycięstwa

15 Widok na Plac Zwycięstwa w kierunku ulicy Matejki Widok wzdłuż ulicy Królewieckiej w kierunku Parku Internowanych

16 Widok w kierunku ulicy Armii Krajowej

17 Kamera nr 5 montaż na budynku Hotelu (w maksymalnym punkcie na ścianie frontowej), obserwować będzie park przy placu Zwycięstwa, Widok na Plac Zwycięstwa w kierunku budynku Urzędu Miasta Widok na Plac Zwycięstwa w kierunku ulicy Królewieckiej

18 Kamera nr 6 zlokalizowana na skrzyżowaniu ulicy Partyzantów oraz ulicy Wolności, montaż na słupie oświetleniowym, obserwować będzie ulicę Partyzantów oraz ulicę Wolności, Widok na ulicę Wolności w kierunku Placu Zwycięstwa

19 Widok na ulicę Partyzantów Widok na ulicę Wolności w kierunku dworca PKS Widok na ulicę Partyzantów w kierunku komendy Policji

20 Kamera nr 7 zlokalizowana przed budynkiem nr 28 przy ulicy Partyzantów, montaż na słupie oświetleniowym, Widok na ulicę Partyzantów Widok na wjazd na teren Gimnazjum przy ulicy Partyzantów

21 Widok na parking między ulicami Partyzantów i Kombatantów Widok na bloki na Osiedlu Młodych przy ulicy Partyzantów

22 Kamera nr 8 zlokalizowana na skrzyżowaniu Jaćwieskiej oraz Królewieckiej, montaż na słupie oświetleniowym, Widok na Park Internowanych ulicy Warszawskiej,

23 Widok na ulicę Wojska Polskiego Widok w kierunku ulicy Królewieckiej

24 Widok na ulicę Jaćwieską

25 Kamera nr 9 zlokalizowana na skrzyżowaniu ulicy Wojska Polskiego i ulicy Wolności, montaż na słupie oświetleniowym, obserwować będzie plac Dworca Autobusowego oraz obszar przyległy, Widok na skrzyżowanie ulicy Wojska Polskiego i ulicy Wolności

26 Widok wzdłuż ulicy Wojska Polskiego Widok na Dworzec PKS

27 Widok na Dworzec PKS i plac za dworcem

28 Kamera nr 10 zlokalizowana na skrzyżowaniu ulicy Tadeusza Kościuszki oraz ulicy Kombatantów montaż na słupie oświetleniowym, Widok na ulicę Kombatantów oraz parking między ulicami Kombatantów i Partyzantów

29 Widok na ulicę Tadeusza Kościuszki w kierunku Szkoły Podstawowej Widok na szkołę podstawową wzdłuż ulicy Kombatantów

30 Kamera nr 11 zlokalizowana przy ulicy Tadeusza Kościuszki obok Szkoły Podstawowej oraz Gimnazjum, montaż na słupie oświetleniowym, Widok w kierunku ulicy Kombatantów

31 Widok w kierunku bramy wjazdowej oraz boiska gimnazjum Widok wzdłuż ulicy Tadeusza Kościuszki Widok na boisko Szkoły Podstawowej przy ulicy Kościuszki

32 Kamera nr 12 zlokalizowana na skrzyżowaniu ulicy Szkolnej i Paderewskiego, montaż na nowym słupie. Widok w kierunku Placu Zwycięstwa (rondo)

33 Widok na ulicę Szkolną oraz boisko szkolne. Widok wzdłuż ulicy Paderewskiego

34 Widok w kierunku ulicy Słonecznej

35 Kamery dodatkowe Kamera nr 13 zlokalizowana na ulicy Armii Krajowej skrzyżowanie z ul. Popiełuszki lub ul. Tatyzy (widok na budynek liceum) montaż na nowym słupie. Widok wzdłuż ulicy Armii Krajowej oraz na Liceum Ogólnokształcące Widok na ulicę Emilii Plater Widok wzdłuż ulicy Armii Krajowej

36 Kamera nr 14 Widok na ulicę Okrężną Widok na ulicę Słoneczną zlokalizowana na skrzyżowaniu ulicy Okrężnej i Słonecznej, montaż na nowym słupie.

37 Widok na ulicę Plac Zwycięstwa (rondo) Widok wzdłuż ulicy Żeromskiego

38 Kamera nr 15 Widok na budynek Dworca PKS Widok na plac targowy zlokalizowana na placu Dworca Autobusowego, montaż na słupie oświetleniowym,

39 Kamera nr 16 zlokalizowana przy ul. Wojska Polskiego, obok parku montaż na nowym słupie, 2.3. Zasięg kamer. Aby określić zasięg kamer należy zdefiniować do jakich celów dana kamera powinna służyć oraz jakiej wielkości obiekty ma obserwować. Zgodnie z normą EN będą to następujące zalecenia (dla zaproponowanych w niniejszym opracowaniu kamer ¼ z obiektywem 3,5-91,0mm): na potrzeby identyfikacji obiekt (osoba) powinien zajmować przynajmniej 120% ekranu zasięg kamery: 40 metrów, dla potrzeb rozpoznania obiekt (osoba) powinien zajmować przynajmniej 50% ekranu zasięg kamery: 100 metrów, dla potrzeb detekcji intruza obiekt (osoba) powinien zajmować przynajmniej 10% ekranu zasięg kamery: 500 metrów, dla potrzeb kontroli tłumu obiekt (1 osoba) powinien zajmować przynajmniej 5% ekranu zasięg kamery: 1000 metrów Strefy prywatności Instalując oraz programując kamery należy zadbać o zamaskowanie stref prywatności (w szczególności okna domów i mieszkań). Zamaskowane strefy prywatne będą wyświetlane jako białe bądź czarne niewidoczne strefy.

40 3. Parametry zaprojektowanych urządzeń. Kamery PTZ AutoDome serii 300 typu VG4-313-ECE2M standard nadawania koloru: PAL, możliwość pracy dualnej (kolorowa przy dobrym oświetleniu / czarnobiała przy słabych warunkach oświetleniowych z równoczesnym mechanicznie usuwanym filtrem podczerwieni co zwiększa czułość kamery w zakresie podczerwieni), transmisja wizji i sterowania: standard MPEG-4 w sieci TCP/IP Ethernet, przepływność transmisji: max 6 Mb/s dla 25 obrazów (4 CIF: 704x576 pikseli) / s, obiektyw: 26-krotny zoom (3,5-91,0mm) F , przetwornik: CCD ¼ 752 x 582 pikseli, rozdzielczość pozioma: 460 linii, czułość: 0,5 lux (tryb kolor) / 0,1 lux (tryb czarno-biały) dla F1.6, temperatura pracy: od -40 do +60 ºC, kopułka kamery wandaloodporna. Serwer z oprogramowaniem Vidos (SRV Base + 16 Cam) Serwer Vidos SRV jest urządzeniem centralnym systemu monitoringu wizyjnego, którego zadaniem będzie zarządzanie systemem, zbieranie potoków wizyjnych z kamer, zarządzanie danymi, zarządzanie rejestracją, obsługa aplikacji klient/serwer użytkowników. Podstawowe parametry funkcjonalne: ilość obsługiwanych kamer: 26 z możliwością rozbudowy, parametry wyświetlania obrazu z kamer: 4 CIF (704x576 pikseli), 25 obrazów / s, max. rozdzielczość zapisu: 4 CIF (704x576 pikseli) dla 25 obrazów / s (dla każdej kamery), minimalna wymagana przepustowość potoków wizji z kamer: 114 Mb/s (dla 19 kamer), 156 Mb/s (dla 26 kamer), ilość użytkowników: 1 (z możliwością rozbudowy), dostęp do systemu ograniczony hasłem. Podstawowe parametry sprzętowe: komputer PC do pracy ciągłej, procesor: Core 2 Quad 2.4 GHz, pamięć RAM: minimum 4GB, pojemność dysku: minimum 250 GB, karta sieciowa: 1000/100 Mb/s, system operacyjny: Windows XP Professional, monitor 19 LCD.

41 Serwer rejestracji Vidos-NVR (NVR16SW 3610) Serwer Vidos-NVR jest urządzeniem centralnym systemu monitoringu wizyjnego, którego zadaniem będzie rejestracja, odtwarzanie i archiwizacja obrazu z kamer. Podstawowe parametry funkcjonalne: licencja dla rejestracji 32 kamer z możliwością rozbudowy, max. rozdzielczość zapisu: 4 CIF (704x576 pikseli) dla 25 obrazów / s (dla każdej kamery), czas zapisu: 14 dni z jakością 4 CIF 6 obrazów / s (dla każdej kamery), minimalna wymagana przepustowość zapisu potoków wizji z kamer: 35 Mb/s (dla 19 kamer), 47 Mb/s (dla 26 kamer) przy zapisie z jakością 4 CIF 6 obrazów / s, archiwizacja na dyski DVD, dostęp do systemu ograniczony hasłem. Podstawowe parametry sprzętowe: komputer PC do pracy ciągłej, procesor: Core 2 Quad 2,4 GHz, pamięć RAM: minimum 4GB, pojemność dysku RAID: 4TB, karta sieciowa: 100/1000 Mb/s, nagrywarka DVD, system: Windows XP Professional, monitor 19 LCD. Stanowisko operatorskie Stanowisko operatorskie którego zadaniem będzie obsługa systemu, sterowanie kamerami, obsługa monitorów stanowić będą następujące urządzenia: komputer PC z oprogramowaniem Vidos Klient oraz Vidos Monitor Wall, 4 monitory 19 LCD, klawiatura KBD-Universal sterująca kamerami oraz systemem. Podstawowe parametry funkcjonalne: praca z 4 monitorami, parametry wyświetlania obrazu z kamer: 4 CIF (704x576 pikseli), 25 obrazów / s, minimalna wymagana przepustowość potoków wizji z kamer: 114 Mb/s (dla 12 kamer), 156 Mb/s (dla 26 kamer), sterowanie kamerami oraz sposobem wyświetlania na monitorach za pomocą manipulatora systemowego KBD-Universal z joystickiem (jak w systemach analogowych), zaawansowane funkcje administratora systemu obsługiwane z użyciem klawiatury komputera PC oraz myszki, archiwizacja na dyski DVD, dostęp do systemu ograniczony hasłem.

42

43 Podstawowe parametry sprzętowe: komputer PC do pracy ciągłej z procesorem Intel Core 2 Duo 2.66 GHz, pamięć RAM: 1GB, pojemność dysku: 250 GB, karta sieciowa: 100/1000 Mb/s, grafika obsługująca 4 monitory, nagrywarka DVD, system: Windows XP Professional, 3 monitory 19 LCD. Monitory 19 LCD monitor zaprojektowany do pracy ciągłej, standard koloru: PAL, rozdzielczość: 1280x1024 pikseli, 500 linii TV, luminancja: 300 cd/m2, współczynnik kontrastu: 1000:1, kąty obserwacji: 178º w poziomie, 178º w pionie, złącza: analogowe Video - BNC, cyfrowe - DVI.

44 4. Struktura kablowa. Proponujemy wykonanie następującej struktury kablowej: Centralny Punkt Dystrybucyjny (CPD) okablowania w budynku Urzędu Miasta. Obwód kablowy nr 1 (wyprowadzony z CPD i obsługujący kamery nr 1, 3, 5, 6, 7, 10, 11, 13, 14 oraz łączący budynek Urzędu Miasta z budynkiem Komendy Policji) długość m, kabel światłowodowy - 24 włókna typu MM 50/125, kabel zasilający - YKY 3x10mm2. Obwód kablowy nr 2 (wyprowadzony z CPD i obsługujący kamery nr 2, 4, 8, 9, 12, 15, 16) długość m, kabel światłowodowy - 24 włókna typu MM 50/125, kabel zasilający - YKY 3x10mm2. Centralny Punkt Dystrybucyjny stanowić będzie: szafa typu Rack 19 42U 800x1000mm (wyposażona w cokół, panele zasilające, wentylacyjne, prowadnice przewodów, półki), przełącznica światłowodowa typu 48xSC, Rozdzielnica Elektryczna (RE) zasilająca urządzenia systemu monitoringu, 2 zasilacze awaryjne UPS o mocy 5000 VA. Kable światłowodowe i zasilające wyprowadzone z CPD (magistralne) prowadzić w kanalizacji kablowej (wykonanej na potrzeby monitoringu wizyjnego) pomiędzy kamerami. Odejścia od kabli magistralnych wykonać w studzienkach kanalizacji technicznej, w pobliżu słupów na których zainstalowane zostaną poszczególne kamery. W niniejszym opracowaniu założono że każda z kamer wykorzystywać będzie 2 oddzielne włókna światłowodowe. Przy każdej z kamer zostaną zainstalowane skrzynki połączeniowe z zamontowanymi zabezpieczeniami elektrycznymi oraz z elementami połączeń światłowodowych.

45 5. Łącze radiowe do nowoprojektowanego budynku policji. Pomiędzy budynkiem Urzędu Miasta oraz nowoprojektowanym budynkiem policji należy zaprojektować łącze radiowe. Odległość szacowana to 2km. Wymagana minimalna przepustowość łącza to: 114 Mb/s (dla 19 kamer), 156 Mb/s (dla 26 kamer) z unikalnym protokołem transmisji. Aby spełnić powyższe wymagania proponujemy wykonanie łącza radiowego o przepustowości 300 Mb/s. Łącze to będzie mogło być wykorzystywane nie tylko dla transmisji wizji systemu monitoringu ale również dla innych celów (np. łączności z Urzędem Miasta czy też dla Internetu). Dla realizacji łącza wymagane będzie zapewnienie widoczności optycznej pomiędzy punktami. Niezbędne będzie zaprojektowanie masztów na budynku Urzędu Miasta oraz na budynku Policji. 6. Struktura urządzeń sieciowych. System monitoringu wizyjnego wykonany w technologii IP stanowić będzie miejską sieć MAN. Proponowana struktura urządzeń sieciowych: w Centralnym Punkcie Dystrybucyjnym przełącznik typu AT8516F + ATA46 - przełącznik sieciowy warstwy drugiej o prędkości transmisji 100Mbps z 16 portami światłowodowymi pracującymi w technologii SC, przełącznik typu AT-GS950/8 - przełącznik warstwy drugiej z 8 portami w tym 6 portami miedzianymi pracującymi z prędkością 100/100/1000 Mbps + dwoma portami combo światłowodowymi SFP, przy każdej z kamer interfejs sieciowy TCP/IP AutoDome oraz media konwerter światłowodowy typu FO MC 102XL, w centrum systemu serwer centralny systemu VIDOS z kartą sieciową 100/1000 Mb/s, serwer rejestracji VIDOS NVR z kartą sieciową 100/1000 Mb/s, w punkcie nadzoru i obserwacji komputer PC z kartą sieciową 100/1000 Mb/s.
