Rys 1. Ogólna konstrukcja reflektora SAR

Transkrypt

1 Załącznik nr 1. Nazwa przedmiotu zamówienia: Elementy infrastruktury MUSE Elementy systemu monitoringu montowane na wybranych obiektach, dostawa wraz z montażem: Reflektory SAR. 1. Przedmiotem zamówienia jest wykonanie i stabilizacja w terenie sześciu sztuk reflektorów. 2. Reflektory powinny być zbudowane z metalu (stal konstrukcyjna, aluminium) i zabezpieczone w całości przed korozją przez ocynkowanie i malowanie farbą. Reflektor składa się z czterech paneli o wymiarach 70 na 70 cm wykonanych z blachy perforowanej. Po dwa panele ustawione do siebie prostopadle stanowią płaszczyzny odbijające. Pary paneli połączone są ze sobą i przedzielone prostopadle płaszczyzną z blachy pełnej. Na szczycie przegrody należy przewidzieć montaż trzpienia do mocowania anteny GNSS. Konstrukcja reflektora powinna być spawana z profili stalowych o przekroju kwadratowym. Montaż płyt perforowanych za pomocą nitów. 3. Konstrukcję reflektora SAR przedstawiają poniższe rysunki. Połączenie paneli, grubość blachy pełnej oraz sposób połączenia paneli należy dobrać tak żeby zapewnić stabilność konstrukcji również podczas silnego wiatru. Miejsca na umieszczenie trzpienia do mocowania anteny GNSS blacha pełna blacha perforowana Rys 1. Ogólna konstrukcja reflektora SAR 4. Konstrukcja pojedynczego panelu: rama wykonana z profili zamkniętych o przekroju kwadratowym, np. 25 mm x 25mm, powierzchnia ścian reflektora i podstawy z blachy perforowanej o grubości np. 2mm. Wymiary perforacji powinny być zbliżone do tych przedstawionych na rysunku 2.

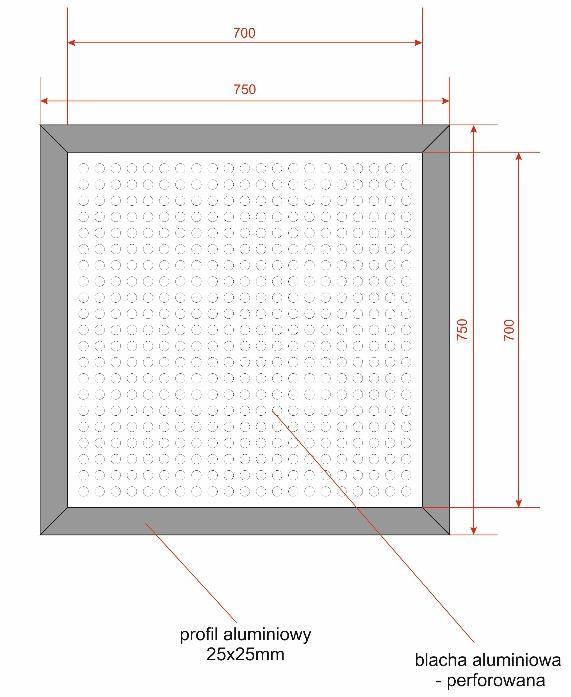

2 Rys 2. Wymiary panelu (po lewej) oraz schemat wzoru perforacji blachy (po prawej) 5. Połączenie paneli. Rys 3. Sposób połączenia paneli (rzut z góry)

3 6. Wizualizacja montażu na słupie. Podstawa reflektora powinna umożliwiać obrót (na rurze zamocowanej w słupie) całego reflektora w płaszczyźnie horyzontalnej. Rys 4. Widok poglądowy reflektora na słupie 7. W miejscu wskazanym na rys. 1 należy przewidzieć montaż trzpienia do anteny GNSS. Trzpień ma być zakładany na wierzchołek przegrody z blachy stałej tylko na czas pomiarów. Wymiary trzpienia podano na rys 5. W dolnej części trzpienia należy zaproponować sposób stabilnego montażu trzpienia na czas pomiaru, na przegrodzie z blachy stałej. Rys 5. Wymiarowanie trzpienia

4 8. Każdy reflektor powinien być zaopatrzony w tabliczkę znamionową według zadanego wzoru (rysunek 6) o wymiarach ok. 110 X 75 mm Rys. 6. Wzór tabliczki znamionowej reflektorów Tabliczki powinny być wykonane ze stali nierdzewnej w technologii fototrawienia. Tabliczki powinny być ponumerowane od CR 01 do CR 06. Tabliczki powinny być zamocowane do reflektorów na stałe, na wybranej ściance bocznej od zewnątrz za pomocą nitowania. Reflektor będzie URZĄDZENIEM POMIAROWYM dlatego też musi spełniać szereg wymagań technicznych, do których należą: 1. Zapewnienie wymiarów reflektora nie mniejszych niż podane w opisie i na rysunkach; 2. Zapewnienie możliwie najmniejszego ciężaru konstrukcji; 3. Zachowanie prostopadłości elementów; 4. Zachowanie płaskości powierzchni ścian reflektora; 5. Elementy nie mogą posiadać pęknięć, wad materiałowych wad obróbkowych i montażowych; 6. Wewnętrzne powierzchnie reflektora nie mogą zawierać elementów znacząco wystających (pow. 3 mm) ponad powierzchnię (np. śrub, nitów itp.). Przed podjęciem produkcji serii reflektorów, wykonawca wykona i przedstawi do zaopiniowania zamawiającemu prototyp reflektora wraz z podstawami.

5 Posadowienie reflektorów 1. Sposób posadowienia reflektorów na gruncie przedstawia rysunek 7 Rys 7. Konstrukcja słupa i sposób posadowienia reflektorów 2. Lokalizacja reflektorów. Pięć reflektorów należy rozmieścić na terenie Kopalni Redułtowy wokół hałdy Szarlota (w tym jeden na hałdzie). Zamawiający udostępni plik kmz ze wskazaną lokalizacją słupów. Cztery reflektory należy posadowić na słupach (rys 7) a jeden zlokalizowany na hałdzie, na bloku betonowym o wymiarach 1mx1mx1m. Blok betonowy dostarczy i ułoży zamawiający wykonawca wykona odpowiednią konstrukcję mocującą. 3. Jeden reflektor należy zamontować na dachy budynku Muzeum Zagłębia w Będzinie. Zamawiający zaproponuje sposób stabilnego mocowania reflektora do ściany oporowej. Zdjęcie ściany przedstawia rys. 8

6 Rys 8. Zdjęcie muru do którego należy zamocować reflektor
