2 Solutionmap Cable. Pipe. Building Entry. Always. Reliable. Tight. Katalog Spis treści System przepustów kablowych HSI 150 Przepusty do zabetonowania, flansza aluminiowa 6 7 Pokrywy systemowe do uszczelnienia kabli 8 13 Pokrywy systemowe do uszczelnienia rur osłonowych System prowadzenia i ochrony kabli Akcesoria System przepustów kablowych HSI 90 Przepusty do zabetonowania, flansza aluminiowa Pokrywy systemowe do uszczelnienia kabli Pokrywy systemowe do uszczelnienia rur osłonowych System prowadzenia i ochrony kabli Akcesoria Gumowe wkłady uszczelniające Gumowe wkłady uszczelniające do kabli Gumowe wkłady uszczelniające Elektryczność, telekomunikacja, woda, ścieki, gaz lub instalacja centralnego ogrzewania zawsze gdy wymagane jest niezawodne i szczelne przejście budowlane lub niezawodne uszczelnienie - Hauff-Technik oferuje najlepsze rozwiązania. Kable, rury, przyłącza budowlane i przyłącza domów w profesjonalnej jakości. Wszystko z jednego źródła. Produkty standardowe lub przygotowywane pod wymiar. Uniwersalność, łatwość obsługi i trwałość we wszystkich sytuacjach. Od domu jednorodzinnego do skomplikowanych dużych projektów. Zawsze Hauff. Zawsze niezawodnie. Zawsze szczelnie. Standardowe gumowe wkłady uszczelniające Gumowe wkłady uszczelniające na indywidualne zamówienie (wykonanie zamknięte i dzielone) Rury przepustowe Extra Rury przepustowe standardowe oraz z kołnierzami Przepusty uziemiające Extra Przepusty dachowe Ogólne warunki handlowe Obowiązujące ceny znajdziecie Państwo w naszych cennikach Ogólne Warunki Handlowe 2 cablepipebuildingentry + 3

3 Tachometr zastosowania Określenie parametrów uszczelniania Przegląd rodzaju ścian / Zastosowanych hydroizolacji Do zastosowania odpowiednich uszczelnień dla wprowadzanych kabli i rur K r y t e r i a w y b o występowanie wody deszczowej Warunki: okresowa woda stojąca, mała wilgotność gleby, r u u s z c z e l n i e n Warunki: gromadząca się woda, wody gruntowe, warstwy wodne zainstalowania 0 1 m 0 0,1 bara, głębokość i a d l a k a b l i o r a z r u r - w z a l e ż n o ś c i o d n a p o 0 0,3 bara, głębokość zainstalowania 0 3 m warunki/wymagania 0 > 0,3 bara, głębokość zainstalowania 0 >3 m Warunki: woda napierająca, trudne sytuacje instalacyjne r u w o d y (chemiczne, termiczne) Rodzaj fundamentu/ Struktura ściany Ściana murowana Ściana betonowa Uszczelnienia wg normy DIN część 4 Wilgotność gleby oraz woda nienapierająca Nr. 1 ściana murowana Nr. 5 uszczelnienie na zewnątrz budynku Nr. 2 ściana betonowa Nr. 6 uszczelnienie na zewnątrz budynku Nr. 3 ściana typu Nr. 7 sandwich Uszczelnienia wg normy DIN część 6 Woda stojąca oraz woda napierająca ściana murowana uszczelnienie na zewnątrz budynku ściana betonowa uszczelnienie na zewnątrz budynku ściana typu sandwich Produkty zgodne z normą DIN dla klasy betonu wodoszczelnego w przypadku naporu wody. Przykład wkładów uszczelniających do kabli. Wkłady uszczelniające Grubość wkładu uszczelniającego Strona w katalogu Ściana typu sandwich uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku HRD 1 30 mm 32 HRD SG 40 mm 30 Ściana typu sandwich z izolacją termiczną Nr. 4 izolacja termiczna Nr. 8 ściana typu sandwich izolacja termiczna ściana typu sandwich HRD 2 60 mm 34 Uwaga: Gumowe wkłady uszczelniające muszą być zastosowane zgodnie z normą DIN i / lub DIN 1045! uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku Beton wodoodporny, zgodnie z normą DIN 1045 Ściana z betonu wodoodpornego Ściana typu sandwich z betonu wodoodpornego Ściana typu sandwich z betonu wodoodpornego oraz z izolacją termiczną Nr. 9 ściana betonowa ściana typu Nr. 10 Nr. 11 sandwich izolacja termiczna ściana typu sandwich Jeśli nie znalazłeś wśród powyższych przykładów ściany swojej konstrukcji, prosimy o dostarczenie szkicu. 4 cablepipebuildingentry + 5

4 System przepustów kablowych HSI 150 Przepusty do zabetonowania i flansza aluminiowa System przepustów kablowych HSI 150 Przepusty do zabetonowania i flansza aluminiowa do zabetonowania HSI 150 Przepusty do zabetonowania Przepust do zabetonowania HSI 150-K/X: przepust pojedynczy, zastosowanie pokryw uszczelniających tylko z jednej strony minimalna grubość ściany 70 mm zastosowanie dwóch pokryw (wykręcanej i wybijanej) gwarantuje szczelność w ścianach o grubości od mm (w długościach co 10 mm) dostępne dla ścian o grubości 150 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie wodo i gazoszczelność po zabetonowaniu do 2,5 barów Przepust do zabetonowania HSI 150-K2/X: przepust podwójny, możliwość zastosowania pokryw uszczelniających z obu stron minimalna grubość ściany 100 mm dostępne dla ścian o grubości 100 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie obustronnie zaślepiony pokrywami występuje również w wersji dla ścian typu sandwich wodo i gazoszczelność po zabetonowaniu do 2,5 barów Przepust do zabetonowania HSI 150-GSM: pojedynczy przepust zakończony z przeciwległej strony mufą wtykową do uszczelnienia rur gładkich atrakcyjne cenowo podłączenie gładkiej rury osłonowej minimalna grubość ściany dla rur o średnicy 110 i 125 mm mm minimalna grubość ściany dla rur o średnicy 160 mm mm maksymalna grubość ściany 500 mm wodo i gazoszczelność po zabetonowaniu do 2,5 barów w zależności od szczelności gładkiej rury osłonowej Pojedynczy przepust kablowy do ściany o grubości minimalnej 70 mm Podwójny przepust kablowy do ściany o grubości minimalnej 100 mm Podwójny przepust kablowy do ściany typu sandwich Jednostronny przepust kablowy z mufą wtykową do rur o Ø zew. 110 mm, minimalna grubość ściany 120 mm HSI 150-K/X X = grubość ściany w mm HSI 150-K2/X X = grubość ściany w mm HSI 150-K2-EW/X X = grubość ściany w mm HSI 150-GSM 110/X** X = grubość ściany w mm XXX * XXX * XXX * 210 mm 210 mm wymiar ramy 220 x 220 mm mm Przykładowa konstrukcja pakietu w układzie 2 x 5, grubość ściany 200 mm. Nr katalogowy: HSI 150-2x5-K2/ mm Film instruktażowy Jednostronny przepust kablowy z mufą wtykową do rur o Ø zew. 125 mm, minimalna grubość ściany 120 mm Jednostronny przepust kablowy z mufą wtykową do rur o Ø zew. 160 mm, minimalna grubość ściany 180 mm (możliwość połączenia w pakiet jedynie przy użyciu dystansów) HSI 150-GSM 125/X** X = grubość ściany w mm HSI 150-GSM 160/X X = grubość ściany w mm XXX * Dystanse - zestaw 2 dystansów zwiększających odległość od osi przepustu do 40 mm, możliwe do zastosowania z HSI 150 oraz HSI 90 HSI-AH ** możliwe ograniczenie, co do ilości i średnicy kabli * Numer artykułu należy odpowiednio wypełnić : XXX = grubość ściany w mm Standardowa długość: od 70 do 500 mm (zwiększana co 10 mm) Pakiet podwójnych przepustów HSI 150 zamocowany w szalunku woda nienapierająca, beton wodoodporny Przepusty ukośne do ścian (30, 45 i 60 ) i niestandardowe rozwiązania zgodne z normą DIN 18195, dostępne na zapytanie HSI 150 Flansza aluminiowa Flansza aluminiowa HSI 150-DF: Flansza aluminiowa HSI 150-DF mm Przekrój i wymiarowanie 67 mm Flansza aluminiowa z elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) HSI 150-DF do stosowania z pokrywami systemowymi HSI flansza aluminiowa z kataforyczną powłoką KTL (doskonała ochrona przed korozją) do uszczelniania istniejących otworów uszczelnienie dla otworów Ø max 150 mm przeznaczony do ścian modułowych i systemów kontenerowych dostawa zawiera kompletne uszczelnienie wraz z uszczelką z chloroprenu o grubości 10 mm i elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) mm dla otworów Kernbohrung Ø max max mm mm min. 235 mm 10 mm mm Kartusz 300 ml, szary i elastyczny uszczelniacz do optymalizacji połączenia flanszy aluminiowej ze ścianą Sikaflex-11 FC cablepipebuildingentry + 7

5 System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia kabli System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia kabli HSI 150 Pokrywy systemowe, uszczelnienia w technice termokurczliwej Produkt Zakres zastosowania średnica kabla/rury-ø Nr katalogowy Nr artykułu Zdjęcie Uszczelnienie w technice termokurczliwej HSI 150-D1/80, -D3/58 i -D7/33: szeroki zakres zastosowania łatwy montaż dzięki zatrzaskowi bagnetowemu zestaw zawiera taśmy centrujące w wersjach HSI 150-D1/80 oraz HSI 150-D3/58 niewykorzystane otwory mogą zostać zamknięte korkami zaślepiającymi VS 32/34 lub VS 58/60 wersja z opaskami zimnokurczliwymi dostępna na życzenie klienta odporność na promienie UV i ozon odporność na działanie oleju transformatorowego zaślepiająca z jednym króćcem, 1 szt opaski termokurczliwej, 1 szt taśmy centrującej z trzema króćcami, 3 szt opaski termokurczliwej, 3 szt taśmy centrującej Zaślepienie otworu w przepuście HSI 150-D mm HSI 150-D1/ mm HSI 150-D3/ z siedmioma króćcami, 7 szt opaski termokurczliwej mm HSI 150-D7/ Wersja z opaskami zimnokurczliwymi na zapytanie. HSI 150 Akcesoria Produkt Zastosowanie Nr katalogowy Nr artykułu Zdjęcie Stacja kontenerowa: kable niskiego napięcia uszczelnione pokrywami HSI 150-D1/80 Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Przekrój przez ścianę Ściana betonowa Uszczelka trójwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Taśmy centrujące zamontowane wewnątrz króćców pokrywy HSI 150-D3/58 Kabel Korek zaślepiający do pokryw systemowych HSI 150-D7/33 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Korek zaślepiający do pokryw systemowych HSI 150-D3/58 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Taśma centrująca - 3 paski elastomerowe 30 x 430 mm, grubość 7mm. Zaślepienie otworów rezerwowych w pokrywie Do centrowania uszczelnianych kabli w króćcach pokrywy systemowej VS 32/ VS 58/ HSI-ZB HSI 150 Opaski naprawcze/dodatkowe Mankiet gumowy Opaska termokurczliwa lub zimnokurczliwa Produkt Dla pokryw Nr katalogowy Nr artykułu X = Grubość ściany Pierścień dociskowy i uszczelka o-ringowa Opaski dodatkowe do pokryw systemowych HSI 150 HSI 150-D1/80 TM HSI 150-D3/58 TM HSI 150-D7/33 TM Film instruktażowy Opaski naprawcze do pokryw systemowych HSI 150 HSI 150-D1/80 TMR HSI 150-D3/58 TMR HSI 150-D7/33 TMR cablepipebuildingentry + 9

6 System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia kabli System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia kabli do montażu na istniejących kablach HSI 150-DG: pokrywa dzielona do montażu na istniejących kablach indywidualne dopasowanie średnicy kabla na budowie opisane średnice listków korki zaślepiające dla pokryw HSI 150-DG-3/24-54 oraz HSI 150-DG-6/10-36 są dostarczane wraz z pokrywami odporność na działanie oleju transformatorowego testowana przez ponad 90 dni w Instytucie KIWA płyty dociskowe wykonane z poliamidu 6.6 z dodatkiem włókien szklanych 30% śruby i nakrętki wykonane ze stali nierdzewnej V2A (AISI 304L) wodo i gazoszczelność do 2,5 barów HSI 150 Pokrywy systemowe do montażu na istniejących kablach Produkt do montażu na istniejących kablach z jednym otworem wraz z dzielonym adapterem Zakres zastosowania kabel/rura Ø zew. Nr katalogowy Nr artykułu Zdjęcie mm HSI 150-DG-1/ do montażu na istniejących kablach mm HSI 150-DG-1/ z jednym otworem wraz z dzielonym adapterem do montażu na istniejących kablach z 3 otworami wraz mm HSI 150-DG-3/ z dzielonym adapterem i 3 zaślepkami do montażu na istniejących kablach z 6 otworami wraz z dzielonym adapterem i 6 zaślepkami mm HSI 150-DG-6/ W dostawie pokrywy systemowej HSI 150-DG zawarte są: sztyft poślizgowy, nożyk i chusteczka czyszcząca HSI 150 DG Akcesoria Produkt Zastosowanie Nr katalogowy Nr artykułu Zdjęcie Kable uszczelnione przy pomocy HSI 150-DG-6/10-36 Rożne fazy instalacji systemu HSI 150-DG-3/24-54 Uszczelka ochronna śrubunku do pokrywy systemowej HSI 150-DG-3/24-54 Do ochrony gniazda śruby przed zabrudzeniem HSI 150-PA-3/ Uszczelka ochronna śrubunku do pokrywy systemowej HSI 150-DG-6/10-36 Do ochrony gniazda śruby przed zabrudzeniem HSI 150-PA-6/ Klucz dynamometryczny 4-20 Nm, ¼ cala 1 Adapter do wkrętarki, ¼ cala 2 Przedłużki 150 mm, ¼ cala 1 Przedłużka 100 mm, ¼ cala 1 Końcówka M6, SW 5, ¼ cala 1 Adapter do nasadek M6, 100 mm, ¼ cala Narzędzia do montażu pokryw systemowych HSI 150-DG HSI 150-DG-W Uszczelka ochronna śrubunku HSI 150-PA-3/24-54 HSI 150-DG: opisane średnice na każdym z listków Film instruktażowy 10 cablepipebuildingentry + 11

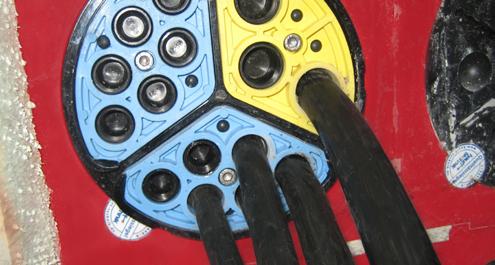

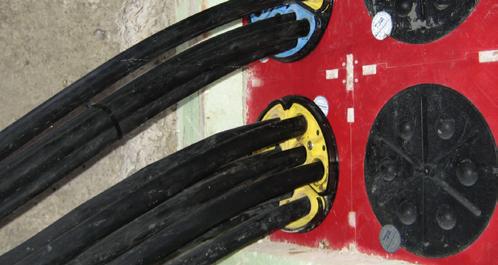

7 System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia kabli System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia kabli HSI 150-SEGMENTO SEGMENTO HSI 150-SEGMENTO: wyjątkowo elastyczne i miękkie uszczelnienie do kabli o Ø zew. od 5 do 31 mm niezależny montaż poszczególnych segmentów szybki i niezawodny montaż szybka instalacja poszczególnych segmentów dowolność modyfikacji segmentów punkt kontroli poprawności montażu łatwa i szybka możliwość dodania lub wymiany przewodu w dowolnym momencie wszystkie otwory segmentu zamknięte fabrycznie zaślepkami wodo i gazoszczelność do 0,5 bara, (od strony zewnętrznej) Element bazowy - pokrywa systemowa Segmento Segment fioletowy, zakres zastosowania dla 2 kabli o średnicy mm, dołączone 2 zaślepki Segment żółty, zakres zastosowania dla 3 kabli o średnicy mm, dołączone 3 zaślepki Segment niebieski, zakres zastosowania dla 6 kabli o średnicy mm, dołączonych 6 zaślepek Segment żółty, zakres zastosowania dla 6 kabli o średnicy 5 15 mm, dołączonych 8 zaślepek HSI 150-S SEG 2/ SEG 3/ SEG 6/ SEG 8/ Zestaw montażowy SEGMENTO HSI uszczelnione przewody sterujące w stacji kontenerowej HSI SEGMENTO punkty kontroli poprawności montażu oraz fabryczne zaślepki KKS - zestaw do montażu na otworze o Ø wew 150 mm zestaw zawiera: 1x flansza aluminiowa HSI 150-DF ze śrubami mocującymi, 1x HSI pokrywa systemowa 150-S3, 3x odpowiednie segmenty SEG x/xx, 1x sztyft poślizgowy GMS, 1x instrukcja montażu KKS przykład zamówienia: KKS 338 zawiera: 1x HSI 150-DF, 1x HSI 150-S3, 2x SEG 3/26, 1x SEG 8/15, 1x GMS SEGMENTO akcesoria Uszczelnienie kabli oświetlenia ulicznego z zastosowaniem SEG- MENTO Sztyft poślizgowy SEGMENTO 10 g Szablon pomiarowy SEGMENTO do określania rodzaju segmentu dla odpowiednich średnic kabli Wkrętak dynamometryczny (1,2 Nm) SEGMENTO z sygnalizacja dźwiękową GMS BSS DMS Instrukcja montażu 12 cablepipebuildingentry + 13

8 System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia rur osłonowych System przepustów kablowych HSI 150 Pokrywy systemowe do uszczelnienia rur osłonowych HSI 150 z mufą wtykową do rur gładkich Produkt Zewnętrzna średnica rury Nr katalogowy Nr artykułu Zdjęcie z mufą wtykową HSI 150 D (Ø zew. rury ) GSM: dla gładkich rur osłonowych szybka i prosta instalacja, bez dodatkowych połączeń ekonomiczne rozwiązanie szybki i niezawodny montaż wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych Uszczelnienie rur karbowanych pokrywą systemową w technice manszetowej HSI 150-M 168 w technice manszetowej HSI 150 M (Ø zew. rury): do zastosowania z gładkimi i karbowanymi rurami osłonowymi opatentowane obręcze stalowe do wzmocnienia konstrukcji rur karbowanych podczas ich uszczelniania (wymagane podanie rodzaju i producenta rury) stabilne, elastyczne połączenie za pomocą specjalnych manszet i opasek wykonanych ze stali nierdzewnej V4A (AISI 316L) wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych w technice opasek zimnokurczliwych HSI 150 D (Ø zew. rury) KS: dla rur karbowanych opaski zimnokurczliwe, niewymagające użycia dodatkowych narzędzi system uszczelniający bezpieczny dla każdego rodzaju rur wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych do rur do rur do rur 110 mm HSI 150-D 110-GSM mm HSI 150-D 125-GSM mm HSI 150-D 160-GSM HSI 150 w technice manszetowej do rur gładkich i karbowanych Produkt do rur gładkich do rur karbowanych ze stalowymi pierścieniami stabilizującymi do rur gładkich do rur karbowanych ze stalowymi pierścieniami stabilizującymi do rur gładkich do rur gładkich do rur karbowanych ze stalowymi pierścieniami stabilizującymi Zewnętrzna średnica rury Nr katalogowy Nr artykułu Zdjęcie 110 mm HSI 150-M HSI 150-M 110-WR* mm HSI 150-M HSI 150-M 125-WR* mm HSI 150-M mm HSI 150-M HSI 150-M 168-WR* - * W przypadku uszczelniania rury karbowanej niezbędne jest użycie stalowych pierścieni stabilizujących. W tym celu należy podać producenta rury i jej typ. HSI 150 z opaskami zimnokurczliwymi do rur karbowanych Produkt Zewnętrzna średnica rury Nr katalogowy Nr artykułu Zdjęcie do rur karbowanych do rur karbowanych 110 mm HSI 150-D 110-KS mm HSI 150-D 125-KS Uszczelnienie rur karbowanych pokrywą systemową z opaskami zimnokurczliwymi HSI 150-D 110-KS Uszczelnienie sztywnej rury osłonowej Ø 125 pokrywą systemową z mufą wtykową HSI 150-D 125-GSM HSI 150 Zimokurczliwe opaski dodatkowe Produkt Do pokryw systemowych Nr katalogowy Nr artykułu Opaski dodatkowe dla HSI 150 HSI 150-D 110-KS KS HSI 150-D 125-KS KS Film instruktażowy 14 cablepipebuildingentry + 15

9 System przepustów kablowych HSI 150 System prowadzenia i ochrony kabli System przepustów kablowych HSI 150 System prowadzenia i ochrony kabli beton wodoodporny KES-M 150 System prowadzenia i ochrony kabli System prowadzenia i ochrony kabli KES-M 150: wodo- i gazoszczelny system prowadzenia i ochrony kabli, szczelność do 2,5 bara (ciśnienie zewnętrzne) do połączenia z przepustem systemowym HSI 150 wysoka sztywność obwodowa rury elastyczne połączenie mankietami z gumy EPDM i opaskami zaciskowymi ze stali nierdzewnej V4A (AISI 316L) gładka powierzchnia wewnętrzna rury ułatwiająca zaciąganie kabli uszczelnienie końców rur techniką termokurczliwą, mankietami gumowymi lub gumowymi wkładami uszczelniającymi możliwe połączenie z powszechnie stosowanymi rurami osłonowymi możliwość dostarczenia rur w zwojach (do 25m) możliwość łączenia za pomocą KES-M 150 HTV Wytrzymała rura z tworzywa sztucznego z gładką powierzchnią wewnętrzną dla łatwego zaciągania kabli. średnica wew. 150 mm długość min mm Mufa łącząca do przedłużania rury Hateflex do połączenia rury Hateflex z zabetonowanym przepustem HSI 150 Przepust HSI 150 * do zabetonowania z podłączoną rurą Hateflex Hateflex 14150/1000 KES-M 150 HTV KES-M 150-D KES-M 150-KVB Zakończenie rur do uszczelnienia 3 kabli o średnicach od 22 do 56 mm na końcu rury Hateflex KES-M 150-D3/ Zakończenie rur do uszczelnienia 7 kabli o średnicach od 12 do 31 mm na końcu rury Hateflex KES-M 150-D7/ Szczelne połączenie rury Hateflex z pokrywą systemową HSI 150 Wejście do budynku poprzez płytę fundamentową, konstrukcja wykonana na budowie (promień gięcia min. 1 m) Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Przekrój przez ścianę Ściana betonowa Uszczelka trójwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Kabel Mankiet uszczelniający do zamontowania gumowego wkładu WE 160-z/d na końcu rury Hateflex (niezbędny montaż przed zaciągnięciem kabla) Dzielony gumowy wkład do uszczelnienia kabli dla KES-M 150 WE, wykonywany na zamówienie gdzie: z= ilość kabli d= średnica zewnętrzna kabli KES-M 150-WE WE 160-z/d * HSI 150 DG, a także gumowe wkłady uszczelniające HRD nie nadają się do zastosowania w niezabetonowanym przepuście systemowym KES-M 150-KVB. Szczelne połączenie rury Hateflex z pokrywą systemową HSI 150 Mankiet gumowy X = Grubość ściany Opaska termokurczliwa lub zimnokurczliwa Pierścień dociskowy i uszczelka o-ringowa Film instruktażowy 16 cablepipebuildingentry + 17

10 System przepustów kablowych HSI 150 System prowadzenia i ochrony kabli System przepustów kablowych HSI 150 Akcesoria KES-M 150 System prowadzenia i ochrony kabli HSI Akcesoria Do połączenia gładkich rur osłonowych o średnicy zew. 110 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) KES-M 150-M CR Klucz do pokryw Klucz do pokryw, ułatwia odkręcanie pokryw systemowych przy izolacji budynku do 100 mm Korki zaślepiające do pokryw systemowych HSI 150-D7/33 (dostępne na sztuki lub w opakowaniu po 10 sztuk) SLS 6G SLS 6GD VS 32/ Do połączenia gładkich rur osłonowych o średnicy zew. 125 mm* z rurą Hateflex KES-M 150-M Korki zaślepiające do pokryw systemowych HSI 150-D3/58 (dostępne na sztuki lub w opakowaniu po 10 sztuk) VS 58/ Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) Do połączenia gładkich rur osłonowych o średnicy zew. 160 mm* z rurą Hateflex CR KES-M 150-M Zestaw 3 elastomerowych taśm centrujących o wymiarach 30 x 430 mm. Do centrowania uszczelnianych kabli w króćcach pokrywy systemowej Opaska trójpalczasta do pokrywy systemowej HSI 150-D7/33 HSI-ZB AK.3F , Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) CR Opaska trójpalczasta do pokrywy systemowej HSI 150-D3/58 Opaska czteropalczasta do pokrywy systemowej HSI 150-D7/33 AK.3F AK.4F Do uszczelnienia w przewiercie za pomocą gumowych wkładów uszczelniających HRD (średnica zewnętrzna rury 160 mm). KES-M 150-R Opaska czteropalczasta do pokrywy systemowej HSI 150-D3/58 AK.4F Sztyft poślizgowy 200 g GML Uchwyty dystansowe 2x3 do montażu rury Hateflex * Stabilizacyjne pierścienie stalowe CR są niezbędne do połączenia rur karbowanych. KES 150-2x3 KA Taśma z klejem topliwym, klejenie na zimno, długość 3 m, szerokość ok. 35 mm Hatetherm Scapa HSI 150 / KES 150 Narzędzia i zestaw montażowy Preparat bezzapachowy do czyszczenia kabli, ulatnia się nie pozostawiając śladów, 1000 ml KR M.T.X Zestaw narzędzi montażowych składający się z: 1 Klucz dynamometryczny 4-20 Nm, ¼ cala, 1 Przedłużka 150 mm, ¼ cala, 1 Końcówka SWS 13, ¼ cala KES-M-W Kartusz 300 ml: szary, elastyczny uszczelniacz do optymalizacji połączenia flanszy aluminiowej ze ścianą Sikaflex-11 FC Klucz dynamometryczny 4-20 Nm, ¼ cala 1 Adapter do wkrętarki, ¼ cala 2 Przedłużki 150 mm, ¼ cala 1 Przedłużka 100mm, ¼ cala 1 Końcówka M6, SW 5, ¼ cala 1 Adapter do nasadek M6, 100 mm, ¼ cala HSI 150-DG-W Wkrętak dynamometryczny (1,2 Nm) SEGMENTO z sygnalizacją dźwiękową DMS cablepipebuildingentry + 19

11 System przepustów kablowych HSI 90 Przepusty do zabetonowania i flansza aluminiowa System przepustów kablowych HSI 90 Przepusty do zabetonowania i flansza aluminiowa beton wodoodporny HSI 90 Przepusty do zabetonowania Przepust do zabetonowania HSI 90-K/X: pojedynczy przepust, zastosowanie systemowych pokryw uszczelniających tylko z jednej strony minimalna grubość ściany 70 mm dostępne do ścian o grubości 70 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie wodo i gazoszczelne pokrywy systemowe wodo i gazoszczelność po zabetonowaniu do 2 barów Przepust do zabetonowania HSI 90-K2/X: podwójny przepust, możliwość zastosowania systemowych pokryw uszczelniających z obu stron minimalna grubość ściany 100 mm dostępne do ścian o grubości 100 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie wodo i gazoszczelne pokrywy z obu stron wodo i gazoszczelność po zabetonowaniu do 2 barów Pojedynczy przepust kablowy do ściany o grubości minimum 70 mm Podwójny przepust kablowy do ściany o grubości minimum 100 mm HSI 90-K/X X = grubość ściany w mm HSI 90-K2/X X = grubość ściany w mm 135 mm 135 mm wymiar ramy 145 x 145 mm 280 mm 685 mm Przykład pakietu 2x5, grubość ściany 200 mm. Nr katalogowy: HSI 90-2x5-K2/200 Film instruktażowy Podwójny przepust HSI 90 zamontowany w szalunku woda nienapierająca, beton wodoodporny HSI 90 Flansza aluminiowa Flansza aluminiowa HSI 90-DF: do zastosowania z pokrywami systemowymi HSI flansza aluminiowa z kataforyczną powłoką KTL (doskonała ochrona przed korozją) do uszczelniania istniejących otworów uszczelnienia dla otworów Ø max 90 mm przeznaczony do ścian modułowych i systemów kontenerowych dostawa zawiera kompletne uszczelnienie z uszczelką z chloroprenu o grubości 10 mm i elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) Flansza aluminiowa HSI 90-DF mm mm Kernbohrung max.90 mm dla otworu o średnicy max 90 mm min. 185 mm Przekrój i wymiarowanie 46 46mm mm Flansza aluminiowa z elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) Kartusz 300 ml: szary, elastyczny uszczelniacz do optymalizacji połączenia flanszy aluminiowej ze ścianą HSI 90-DF Sikaflex-11 FC mm cablepipebuildingentry + 21

12 System przepustów kablowych HSI 90 Pokrywy systemowe do uszczelnienia kabli System przepustów kablowych HSI 90 Pokrywy systemowe do uszczelnienia kabli HSI 90 Uszczelnienie w technice termokurczliwej Produkt Zakres zastosowania kabel/rura Ø zew. Nr katalogowy Nr artykułu Zdjęcie Uszczelnienie w technice termokurczliwej HSI 90-D1/75, -D3/32 oraz -D6/20: szeroki zakres zastosowania łatwy montaż dzięki zatrzaskowi bagnetowemu zestaw taśm centrujących dla HSI 90-D1/75 niewykorzystane otwory zapasowe mogą zostać zamknięte korkami zaślepiającymi VS 20, VS32/34 wersja z opaskami zimnokurczliwymi dostępna na życzenie klienta odporność na promienie UV i ozon odporność na działanie oleju transformatorowego zaślepiająca z jednym króćcem, 1 szt opaski termokurczliwej, 1 szt taśmy centrującej z trzema króćcami, 3 szt opasek termokurczliwych, 3 szt Zaślepienie otworu w przepuście HSI 90-D mm HSI 90-D1/ mm HSI 90-D3/ z trzema króćcami, 6 szt opasek termokurczliwych, 6 szt 8 18 mm HSI 90-D6/ Wersja z opaskami zimnokurczliwymi na zapytanie. HSI 90 Akcesoria Produkt Zastosowanie Nr katalogowy Nr artykułu Zdjęcie Stacja kontenerowa, kable niskiego napięcia uszczelnione pokrywami HSI 90-D1/75 i HSI 90-D3/32 Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Przekrój przez ścianę Ściana betonowa Uszczelka trójwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Kabel Korek zaślepiający do pokryw systemowych HSI 90-D6/20 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Korek zaślepiający do pokryw systemowych HSI 90-D3/32 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Taśma centrująca - 3 paski elastomerowe 30 x 430 mm Zaślepienie otworów rezerwowych Do centrowania uszczelnianych kabli w króćcach pokrywy systemowej VS VS 32/ HSI-ZB Mankiet gumowy Opaska termokurczliwa lub zimnokurczliwa Pierścień dociskowy i uszczelka o-ringowa HSI 90 Opaski naprawcze/dodatkowe Produkt Do pokryw systemowych Nr katalogowy Nr artykułu X = Grubość ściany HSI 90-D1/75 TM Opaski dodatkowe dla HSI 90 HSI 90-D3/32 TM HSI 90-D6/20 TM HSI 90-D1/75 TMR Opaski naprawcze dla HSI 90 HSI 90-D3/32 TMR Film instruktażowy HSI 90-D6/20 TMR cablepipebuildingentry + 23

13 System przepustów kablowych HSI 90 Pokrywy systemowe do uszczelnienia rur osłonowych System przepustów kablowych HSI 90 Pokrywy systemowe do uszczelnienia rur osłonowych HSI 90 w technice manszetowej do rur gładkich i karbowanych Produkt Zewnętrzna średnica rury Nr katalogowy Nr artykułu Zdjęcie w technice manszetowej HSI 90 M (Ø zew. rury): do rur gładkich i karbowanych opatentowane obręcze stalowe do wzmocnienia konstrukcji rur karbowanych podczas ich uszczelniania (wymagane podanie rodzaju i producenta rury) stabilne, elastyczne połączenie za pomocą specjalnych muf i opasek wykonanych ze stali nierdzewnej V4A (AISI 316L) wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych w technice opasek zimnokurczliwych HSI 90 D 75-KS: do rur karbowanych opaski zimnokurczliwe, niewymagające użycia dodatkowych narzędzi uszczelnienie bezpieczne dla każdego rodzaju rur wodo i gazoszczelny do 0,5 bara, w zależności od rur osłonowych do rur gładkich 75 mm HSI 90-M do rur gładkich HSI 90-M mm do rur karbowanych ze stalowymi pierścieniami HSI 90-M 90-WR* stabilizującymi do rur gładkich HSI 90-M mm do rur karbowanych ze stalowymi pierścieniami HSI 90-M 110-WR* stabilizującymi * W przypadku uszczelniania rury karbowanej niezbędne jest użycie stalowych pierścieni stabilizujących. W tym celu należy podać producenta rury i jej typ HSI 90 Opaski zimnokurczliwe do rur karbowanych Produkt Zewnętrzna średnica rury Nr katalogowy Nr artykułu Zdjęcie do rur karbowanych 75 mm HSI 90-D 75-KS Podwójne przepusty kablowe HSI 90-K2 przed zabetonowaniem. HSI 90-K2 po zabetonowaniu HSI 90 Zimokurczliwe opaski naprawcze Produkt Do pokryw systemowych Nr katalogowy Nr artykułu Opaski naprawcze dla HSI 90 HSI 90-D 75-KS KS Rury karbowane uszczelnione pokrywami systemowymi HSI 90-D75 KS Film instruktażowy 24 cablepipebuildingentry + 25

14 System przepustów kablowych HSI 90 System prowadzenia i ochrony kabli System przepustów kablowych HSI 90 System prowadzenia i ochrony kabli beton wodoodporny KES-M 90 System prowadzenia i ochrony kabli System prowadzenia i ochrony kabli KES-M 90: wodo i gazoszczelny do 2,5 bara system rur osłonowych (ciśnienie zewnętrzne) do połączenia z przepustem systemowym HSI 90 wysoka sztywność obwodowa rury elastyczne połączenie mankietami z gumy EPDM i opaskami zaciskowymi ze stali nierdzewnej gładka powierzchnia wewnętrzna ułatwiająca zaciąganie kabli uszczelnienie techniką termokurczliwą lub manszetami gumowymi możliwe połączenie z powszechnie stosowanymi rurami osłonowymi możliwość dostarczenia rur w zwojach (do 25m) możliwość łączenia za pomocą KES-M 90 HTV Wytrzymała rura z tworzywa sztucznego z gładką powierzchnią wewnętrzną dla łatwego zaciągania kabli. średnica wew. 90 mm długość min mm Mufa łącząca do przedłużania rury Hateflex do połączenia rury Hateflex z zabetonowanym przepustem HSI 90 Przepust HSI 90* do zabetonowania z podłączoną rurą Hateflex Hateflex 14090/1000 KES-M 90 HTV KES-M 90-D KES-M 90-KVB Mankiet uszczelniający do zamontowania gumowego wkładu WE 100-z/d na końcu rury Hateflex (montaż przed zaciągnięciem kabla) KES-M 90-WE Dzielony gumowy wkład do uszczelnienia kabli dla KES-M 150 WE, WE 100-z/d KES-M 90-D Uszczelnienie w przepustach kablowych HSI 90 Elastyczny system prowadzenia i ochrony kabli. wykonywany na zamówienie gdzie: z- ilość kabli d- średnica zewnętrzna kabli * Gumowe wkłady uszczelniające HRD nie nadają się do zastosowania w niezabetonowanym przepuście systemowym KES-M 90-KVB. Przekrój przez ścianę Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Ściana betonowa Uszczelka trojwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Kabel KES-M 90-KVB instalacja w płycie Mankiet gumowy Opaska termokurczliwa lub zimnokurczliwa Pierścień dociskowy i uszczelka o-ringowa X = Grubość ściany Film instruktażowy 26 cablepipebuildingentry + 27

15 System przepustów kablowych HSI 90 System prowadzenia i ochrony kabli System przepustów kablowych HSI 90 Akcesoria KES-M 90 System prowadzenia i ochrony kabli HSI 90 - Akcesoria Do połączenia gładkich rur osłonowych o średnicy zew. 90 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) Do połączenia gładkich rur osłonowych o średnicy zew. 110 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) Do uszczelnienia w przewiercie za pomocą gumowych wkładów uszczelniających standardowe gumowe wkłady uszczelniające (średnica zewnętrzna rury 90 mm). KES-M 90-M CR 90 - KES-M 90-M CR KES-M 90-R Klucz do pokryw Klucz do pokryw, ułatwia odkręcanie pokryw systemowych przy izolacji budynku do 100 mm Korki zaślepiające do pokryw systemowych HSI 90-D6/20 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Korki zaślepiające do pokryw systemowych HSI 90-D3/32 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Zestaw 3 elastomerowych taśm centrujących o wymiarach 30 x 430 mm Opaska trójpalczasta do pokrywy systemowej HSI 90-D3/32 Opaska czteropalczasta do pokrywy systemowej HSI 90-D3/32 SLS 6G SLS 6GD VS 20 VS 32/ HSI-ZB 3er Set AK.3F ,2 AK.4F Sztyft poślizgowy 200 g GML Uchwyty dystansowe 2x4 do montażu rury Hateflex KES 90-2x4 KA * Stabilizacyjne pierścienie stalowe CR są niezbędne do połączenia rur karbowanych. Taśma z klejem topliwym, klejenie na zimno, długość 3 m, szerokość ok. 35 mm Hatetherm Scapa HSI 90/KES 90 Zestaw narzędzi Preparat bezzapachowy do czyszczenia kabli, ulatnia się nie pozostawiając śladów, 1000 ml KR M.T.X Zestaw narzędzi montażowych składający się z: 1 Klucz dynamometryczny 4-20 Nm, ¼ cala, 1 Przedłużka 150 mm, ¼ cala, 1 Końcówka SWS 13, ¼ cala KES-M-W Kartusz 300 ml; szary, elastyczny uszczelniacz do optymalizacji połączenia flanszy aluminiowej ze ścianą Sikaflex-11 FC cablepipebuildingentry + 29

16 Gumowe wkłady uszczelniające do kabli Standardowe gumowe wkłady uszczelniające HRD SG Uniwersalne wkłady uszczelniające z techniką wyjmowanych listków gumowych Gumowe wkłady uszczelniające do kabli Standardowe gumowe wkłady uszczelniające HRD SG Uniwersalne wkłady uszczelniające z systemem wyjmowanych listków gumowych woda stojąca, woda napierająca, beton wodoodporny Uniwersalne gumowe wkłady uszczelniające do kabli HRD SG: wodo i gazoszczelne do 1 bara grubość wkładu uszczelniającego 40 mm wykonanie dzielone do pomontażowego zainstalowania na istniejących kablach z systemem wyjmowanych listków gumowych - dopasowanie wkładu do średnicy kabla na budowie łatwy montaż dostarczane razem z korkami zaślepiającymi wykonanie z gumy EPDM płytki ściskające wykonane ze stali nierdzewnej V2A (AISI 304L) stabilne płytki ściskające o grubości 5 mm HRD SG Uniwersalne wkłady uszczelniające Przewiert/Rura przepustowa Ø wew. Ilość kabli Średnica kabli Nr katalogowy Nr artykułu Zdjęcie mm HRD 80-SG-1/ mm HRD 100-SG-1/ mm HRD 100-SG-4/ ,5 mm HRD 100-SG-8/4-16, HRD 100-SG-2/8-30-3/4-16, w tym 2 w tym mm 4 16,5 mm mm HRD 104-SG-1/ mm HRD 104-SG-4/ mm HRD 125-SG-3/ mm HRD 125-SG-6/ ,5 mm HRD 125-SG-10/4-16, mm HRD 150-SG-1/ np. HRD 80-SG-1/6-41 Gumowe wkłady uszczelniające mm HRD 150-SG-1/ HRD 150-SG uszczelnione kable w odwiercie w ścianie betonowej HRD 150-SG 6/8-35 indywidualne dopasowanie wkładu do średnicy kabla na budowie mm HRD 150-SG-3/ mm HRD 150-SG-6/ mm HRD 150-SG-9/ np. HRD 150-SG-3/ HRD 150-SG-4/8-30-6/4-16, w tym 4 w tym mm 4 16,5 mm 7 HRD 200-SG-3/6-54-4/ w tym 6 54 mm 200 w tym mm 15 HRD 200-SG-7/ /3,5-16, np. HRD 200-SG-3/6-54-4/6-26 w tym 7 w tym mm 3,5 16,5 mm Film instruktażowy HRD 100-SG-4/8-30 Film instruktażowy HRD 150-SG-3/ cablepipebuildingentry + 31

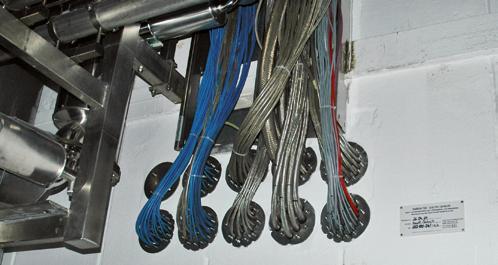

17 Gumowe wkłady uszczelniające do kabli Gumowe wkłady uszczelniające wykonane na indywidualne zamówienie w wersji pełnej lub dzielonej, grubość wkładu uszczelniającego 30 mm woda stojąca, woda napierająca, beton wodoodporny Wkłady uszczelniające wykonywane na indywidualne zamówienie HRD: wodo i gazoszczelne do 2,5 bara grubość wkładu uszczelniającego 30 mm w wykonaniu zamkniętym i dzielonym wykonywany na wymiar łatwy montaż opcjonalnie dostarczany z powiększoną przednią flanszą dociskową (F) lub w wykonaniu nieosiowym dla jednego lub wielu kabli minimalna średnica wew. rury przepustowej/odwiertu - 25 mm guma EPDM, NBR lub silikonowa do uszczelniania rur osłonowych płytki ściskające wykonane ze stali nierdzewnej V2A (AISI 304L) opcjonalnie V4A (AISI 316L) stabilne płytki ściskające o grubości 5 mm Gumowe wkłady uszczelniające do kabli Gumowe wkłady uszczelniające wykonane na indywidualne zamówienie w wersji pełnej lub dzielonej, grubość uszczelnienia 30 mm, guma EPDM, płytki ściskające ze stali nierdzewnej V2A (AISI 304L) Gumowe wkłady uszczelniające w wykonaniu pełnym Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Maksymalna średnica kabla/rury * Wykonanie pełne Nr katalogowy Nr artykułu 50 mm 0 25 mm 0 26 mm HRD /d mm 0 32 mm 0 36 mm HRD /d mm 0 40 mm 0 46 mm HRD /d mm 0 50 mm 0 56 mm HRD /d mm 0 63 mm 0 76 mm HRD /d mm mm mm HRD /d mm mm mm HRD /d mm mm mm HRD /d mm mm mm HRD /d Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 32. Gumowe wkłady uszczelniające w wykonaniu dzielonym Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Maksymalna średnica kabla/rury * d = średnica kabla Wykonanie dzielone Nr katalogowy Nr artykułu 50 mm 0 25 mm 0 26 mm HRD 50-1G-1/d mm 0 32 mm 0 36 mm HRD 60-1G-1/d mm 0 40 mm 0 46 mm HRD 70-1G-1/d mm 0 50 mm 0 56 mm HRD 80-1G-1/d mm 0 63 mm 0 76 mm HRD 100-1G-1/d Zdjęcie Zdjęcie Gumowe wkłady uszczelniające HRD 150-1G uszczelnienie wielu kabli w odwiercie Tabela konfiguracji HRD 200-1G uszczelnienie w rurze stalowej 125 mm mm mm HRD 125-1G-1/d mm mm mm HRD 150-1G-1/d mm mm mm HRD 200-1G-1/d mm mm mm HRD 250-1G-1/d Ilość kabli/rur Średnica wew. rury przepustowej/odwiertu dla HRD 50 Średnica wew. rury przepustowej/odwiertu dla HRD 80 Średnica wew. rury przepustowej/odwiertu dla HRD 100 Średnica wew. rury przepustowej/odwiertu dla HRD 125 Średnica wew. rury przepustowej/odwiertu dla HRD 150 Średnica wew. rury przepustowej/odwiertu dla HRD 200 Średnica wew. rury przepustowej/odwiertu dla HRD 250 Maksymalna średnica kabla/rury = d max Gumowe wkłady uszczelniające do średnicy 1500 mm, dostępne na zapytanie. Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 32. d = średnica kabla Pozostałe warianty: wkład zaślepiający, przykładowy nr katalogowy: HRD w wykonaniu dzielonym, nieosiowym, przykładowy nr katalogowy: HRD 156-1G-1/45-ex-23 Wszystkie gumowe wkłady uszczelniające można zamówić z powiększoną przednią flanszą dociskową.. Instrukcja montażu 32 cablepipebuildingentry + 33

18 Gumowe wkłady uszczelniające do kabli Gumowe wkłady uszczelniające wykonane na indywidualne zamówienie w wersji pełnej lub dzielonej, grubość wkładu uszczelniającego 60 mm woda stojąca, woda napierająca, trudne warunki (chemiczne, termiczne), trudne warunki instalacji, wodoodporny beton Gumowe wkłady uszczelniające do kabli Gumowe wkłady uszczelniające wykonane na indywidualne zamówienie w wersji pełnej lub dzielonej, grubość uszczelnienia 60 mm, guma EPDM, płytki ściskające ze stali nierdzewnej V2A (AISI 304L) Gumowe wkłady uszczelniające w wykonaniu pełnym Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Maksymalna średnica kabla/rury * Wykonanie pełne Nr katalogowy Nr artykułu Zdjęcie Wkłady uszczelniające wykonywane na indywidualne zamówienie HRD: wodo i gazoszczelne do 5 barów grubość wkładu uszczelniającego 60 mm w wykonaniu zamkniętym i dzielonym wykonywany na wymiar łatwy montaż opcjonalnie dostarczany wraz z powiększoną przednią flanszą dociskową (F) lub w wykonaniu nieosiowym dla jednego lub wielu kabli minimalna średnica wew. rury przepustowej/odwiertu - 25 mm guma EPDM, NBR lub silikonowa płytki ściskające wykonane ze stali nierdzewnej V2A (AISI 304L) opcjonalnie V4A (AISI 316L) stabilne płytki ściskające o grubości 5mm 50 mm 0 25 mm 0 26 mm HRD /d mm 0 32 mm 0 36 mm HRD /d mm 0 40 mm 0 46 mm HRD /d mm 0 50 mm 0 56 mm HRD /d mm 0 63 mm 0 76 mm HRD /d mm mm mm HRD /d mm mm mm HRD /d mm mm mm HRD /d mm mm mm HRD /d Pozostałe średnice dostępne na zapytanie Tabela konfiguracji znajduje się na stronie 34. Gumowe wkłady uszczelniające w wykonaniu dzielonym Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Maksymalna średnica kabla/rury * d = średnica kabla Wykonanie dzielone Nr katalogowy Nr artykułu 50 mm 0 25 mm 0 26 mm HRD 50-2G-1/d mm 0 32 mm 0 36 mm HRD 60-2G-1/d Zdjęcie Gumowe wkłady uszczelniające 70 mm 0 40 mm 0 46 mm HRD 70-2G-1/d mm 0 50 mm 0 56 mm HRD 80-2G-1/d mm 0 63 mm 0 76 mm HRD 100-2G-1/d mm mm mm HRD 125-2G-1/d HRD wkład zaślepiający HRD 150-2G-2/18-2/ mm mm mm HRD 150-2G-1/d mm mm mm HRD 200-2G-1/d Tabela konfiguracji Ilość kabli/rur Średnica wew. rury przepustowej/odwiertu dla HRD 50 Średnica wew. rury przepustowej/odwiertu dla HRD 80 Średnica wew. rury przepustowej/odwiertu dla HRD 100 Średnica wew. rury przepustowej/odwiertu dla HRD 125 Średnica wew. rury przepustowej/odwiertu dla HRD 150 Średnica wew. rury przepustowej/odwiertu dla HRD 200 Średnica wew. rury przepustowej/odwiertu dla HRD 250 Maksymalna średnica kabla/rury = d max Wkłady uszczelniające do średnicy 1500 mm, dostępne na zapytanie. 250 mm mm mm HRD 250-2G-1/d Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 34. d = średnica kabla Pozostałe warianty: wkład zaślepiający, przykładowy nr katalogowy: HRD w wykonaniu dzielonym, nieosiowym, przykładowy nr katalogowy: HRD 137-2G-1/39-ex-20 Wszystkie wkłady uszczelniające można zamówić z powiększoną przednią flanszą dociskową. Instrukcja montażu 34 cablepipebuildingentry + 35

19 Rury przepustowe Praktyczna rura przepustowa SFR Rury przepustowe Praktyczna rura przepustowa SFR woda nienapierająca Praktyczna rura przepustowa SFR Średnica Średnica wewnętrzna zewnętrzna Zakres zastosowania do kabli i rur Optymalnie dla Ø zew. Maksymalnie dla Ø zew. * Minimalna średnica otworu Długość Nr katalogowy Nr artykułu Zdjęcie Praktyczna rura przepustowa SFR: 100 mm 110 mm 0 63 mm 0 76 mm 150 mm 300 mm SFR 100/ przeznaczona do profilowania otworów o nieregularnych kształtach odporna na odkształcenia i mechaniczne uszkodzenia możliwość przycięcia do dowolnej długości odpowiednia do wszystkich rodzajów ścian z wyjątkiem betonu wodoodpornego szczotkowana powierzchnia tworzy trwałe połączenie z zaprawą lekka i łatwa w montażu dostępne średnice: SFR 100: Ø wew. = 100 mm, Ø zew. = 110 mm SFR 150: Ø wew. = 150 mm, Ø zew. = 162 mm SFR 200: Ø wew. = 200 mm, Ø zew. = 214 mm powłoka bitumiczna Øwewnętrzna grubość ścianki 4,5-6 mm min. 20 mm powłoka bitumiczna 100 mm 110 mm 0 63 mm 0 76 mm 150 mm 500 mm SFR 100/ mm 110 mm 0 63 mm 0 76 mm 150 mm 1000 mm SFR 100/ mm 162 mm mm mm 200 mm 300 mm SFR 150/ mm 162 mm mm mm 200 mm 500 mm SFR 150/ mm 162 mm mm mm 200 mm 1000 mm SFR 150/ mm 214 mm mm mm 250 mm 300 mm SFR 200/ mm 214 mm mm mm 250 mm 500 mm SFR 200/ mm 214 mm mm mm 250 mm 1000 mm SFR 200/ * Tabela konfiguracji znajduje się na stronie 34. SFR 100/500 Gumowe wkłady uszczelniające Szczotkowana powierzchnia SFR sposób zabudowy zgodnie z normą DIN 18194, cześć 4 36 cablepipebuildingentry + 37

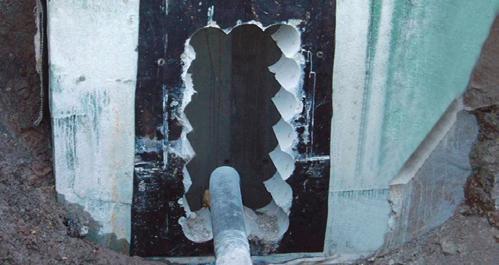

20 Rury przepustowe Rozwiązania specjalne Rury przepustowe Rozwiązania specjalne Rozwiązania specjalne po Prostokątny istniejący otwór, uszczelnienie kabli już ułożonych. Zastosowano kołnierz stalowy z gumowym wkładem uszczelniającym w wykonaniu dzielonym. Betonowa rura przepustowa w wykonaniu dzielonym FZR-G Flansza stalowa z kołnierzem HRD (D)-FUFA do zastosowania zgodnie z normą DIN część 6 Otworowanie kątowe ściany murowanej. Zastosowano kołnierz stalowy z ukośnym podejściem i gumowymi wkładami uszczelniającymi. Flansza HRD w wykonaniu dzielonym HRD (2xD)-FG Flansza stalowa HRD HRD (D)-F Betonowa ściana szybu, wprowadzenie rur osłonowych do kabli. Zastosowano kołnierz stalowy oraz gumowe wkłady uszczelniające zgodnie z normą DIN Podwójna flansza stalowa z kołnierzem HRD (D)-FUFFA do zastosowania zgodnie z DIN część 5 Przepust do ścian wykonywanych w technologii czarnej wanny HSI 150-K2F/X do zastosowania zgodnie z DIN część 6 38 cablepipebuildingentry+ Gumowe wkłady uszczelniające przed Rozwiązania specjalne 39

21 Przepusty uziemiające Wodoszczelny przepust uziemiający Przepusty uziemiające Wodoszczelny przepust uziemiający beton wodoodporny HEA / HEA-E Wodoszczelny przepust uziemiający do zabetonowania Przepusty uziemiające do zabetonowania HEA / HEA-E: wodoszczelny gwint nieprzelotowy o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) z obustronnym przyłączem gwintowanym M12 lub M16 wodoszczelny kołnierz z gumy NBR duże flansze przyłącza wykonane ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku HEA grubość ściany mm HEA-E grubość ściany > 200 mm w HEA-E łączący pręt gwintowany wykonany ze stali ocynkowanej do zabetonowania w ścianie zgodne z normą DIN 18014, DIN EN VDE (ochrona odgromowa) tarcza ochronna Schalungsscheibe do montażu w szalunku Ø 72 mm Ø 25 mm 10 mm zintegrowany Wassersperre gumowy kołnierz przyłącze Gewinde M12 gwintowane M12 Instrukcja montażu Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 70 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 100 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 150 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 200 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M16, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości mm długości co 10 mm HEA-M12/ HEA-M12/ HEA-M12/ HEA-M12/ HEA-E-M12/X HEA-E-M16/X X = grubość ściany w mm np. HEA-M12/100 np. HEA-E-M12/240 beton wodoodporny HEA-IS-M12 Wodoszczelny przepust uziemiający do zastosowania w stacjach kontenerowych Wodoszczelny przepust uziemiający do zastosowania w stacjach kontenerowych HEA-IS-M12: wodoszczelny gwint nieprzelotowy M12 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V2A (AISI 304L) wodoszczelny kołnierz z gumy NBR duże flansze przyłącza ze stali nierdzewnej V2A (AISI 304L) z podkładkami ochronnymi minimalna grubość ściany dla HEA-IS:: 70 mm zgodnie z normami VDE 0101, EN Ø 72 mm Ø 25 mm min. mind. grubość Wandstärke ściany mm mm zintegrowany gumowy Wassersperre kołnierz podkładka Schutzabdeckung ochronna przyłącze Gewinde M12 gwintowane M12 Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 100 mm Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 150 mm Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 200 mm Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 250 mm długości co 10 mm HEA- IS-M12/100 HEA- IS-M12/150 HEA- IS-M12/200 HEA- IS-M12/ HEA-IS-M12/100 Extra HEA-PK-M12 Wodoszczelny przepust uziemiający z zaciskiem krzyżowym do zabetonowania Wodoszczelny przepust uziemiający z zaciskiem krzyżowym HEA-PK-M12 / HEA-PK-M16: wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) zacisk krzyżowy 70 x 70 mm ze stali ocynkowanej wodoszczelny kołnierz z gumy NBR duże flansza przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 150 mm gwintowany pręt łączący M16 wykonany ze stali ocynkowanej zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) zintegrowany Wassersperre gumowy kołnierz Gewinde M12 przyłącze oder M16 gwintowane M12 lub M16 Ø 72 mm Ø 25 mm zacisk Kreuzklemme krzyżowy do zum połączenia Anschluss von Bandeisen z bednarką lub 40 x 4 mm prętem Rd. 8/12 mm min. mind. grubość Wandstärke ściany mm mm tarcza Schalungsscheibe ochronna do montażu w szalunku przyłącze Gewinde M12 gwintowane M12 oder M16 lub M16 Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz tarczami ochronno - montażowymi (HEA-IS-M12) do ścian o grubości mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M16, wodoszczelnym kołnierzem gumowym oraz tarczami ochronno - montażowymi (HEA-IS-M16) do ścian o grubości mm długości co 10 mm Testowany antyzwarciowo do 10 ka/1s (VDE 0101/E DIN EN 50522) HEA-PK-M12/X HEA-PK-M16/X X = grubość ściany w mm 40 cablepipebuildingentry + 41

22 Przepusty uziemiające Przyłącza uziemiające Przepusty uziemiające Przyłącza uziemiające beton wodoodporny HEA-P-M12 / HEA-P-M16 Przyłącze uziemiające z zaciskiem krzyżowym Przepust uziemiający z zaciskiem krzyżowym HEA-P-M12 / HEA-P-M16: tarcza ochronna Schalungsscheibe do montażu w szalunku zacisk Kreuzklemme krzyżowy zum Anschluss do von połączenia Bandeisen z bis bednarką 40 x 4 mm lub prętem Rd. 8/12 mm Przyłącze uziemiające z zaciskiem krzyżowym do zabetonowania, z gwintem M12, wykonane ze stali nierdzewnej V4A (AISI 316L), z tarczą ochronno - montażową, długość 120 mm HEA-P-M wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) zacisk krzyżowy 70 x 70 mm ze stali ocynkowanej z gwintem M12 lub M16 duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 200 mm odległość od szalunku ok 120 mm zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) Ø 72 mm Ø 25 mm Gewinde przyłącze M12 oder gwintowane M16 M12 lub M16 min. mind. grubość Wandstärke ściany 200 mm mm Przyłącze uziemiające z zaciskiem krzyżowym do zabetonowania, z gwintem M16, wykonane ze stali nierdzewnej V4A (AISI 316L), z tarczą ochronno - montażową, długość 120 mm HEA-P-M HEA-P-M12 beton wodoodporny HEA-A-M12 Przyłącze uziemiające do przyspawania Przepust uziemiający do przyspawania HEA-A-M12: wodoszczelny gwint nieprzelotowy M12 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V2A (AISI 304L) końcówka do przyspawania wykonana ze stali St37 wraz ze żłobieniem do pręta o średnicy mm duże flansze przyłącza ze stali nierdzewnej V2A (AISI 304L) przeźroczysta folia ochronna odległość od szalunku ok 50 mm (HEA-A-M12/50) lub 70 mm (HEA-A-M12/70) testowany antyzwarciowo wg norm VDE 0101, EN Ø 72 mm Ø 72 mm Ø 25 mm Ø 25 mm Gewinde M12 Gewinde przyłącze M12 gwintowane M12 Schweißnut żłobienie do przyspawania Schweißnut Abstand zur Armierung odległość Abstand zur od szalunku Armierung mind. Wandstärke 50 mm 100 mm abhängig von der min. mind. Beton-Expositionsklasse grubość Wandstärke ściany mm mm grubość abhängig ściany von zależna der od Beton-Expositionsklasse klasy betonu Przyłącze uziemiające do przyspawania, z gwintem M12, wykonane ze stali nierdzewnej V2A (AISI 304L), z rowkiem do przyspawania wykonanym ze stali St 37, odległość od szalunku 50 mm Przyłącze uziemiające do przyspawania, z gwintem M12, wykonane ze stali nierdzewnej V2A (AISI 304L), z rowkiem do przyspawania wykonanym ze stali St 37, odległość od szalunku 70 mm HEA-A-M12/ HEA-A-M12/ HEA-A-M12/50 HEA-A-M12/70 Extra beton wodoodporny HEA-S-M12 / HEA-S-M16 Przyłącze uziemiające do przyspawania lub zgrzania Przepust uziemiający do skręcenia lub przyspawania HEA-S-M12 / HEA-S-M16: wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) pręt stalowy ze stali St37 do przyspawania lub skręcenia zaciskiem krzyżowym duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) tarcza ochronna Schalungsscheibe do montażu w szalunku Ø 72 mm Ø 25 mm przyłącze gwintowane Gewinde M12 M12 zacisk Kreuzklemme krzyżowy do zum połączenia Anschluss z von bednarką Bandeisen lub bis 40 x 5 mm prętem Rd. 8/12 mm zamawiany nicht im Lieferumfang dodatkowo enthalten Przyłącze uziemiające do przyspawania lub zgrzania, z gwintem M12, wykonane ze stali nierdzewnej V2A (AISI 304L), z prętem do zespawania o średnicy 12 mm, wykonanym ze stali St 37, z tarczą ochronno - montażową Przyłącze uziemiające do przyspawania lub zgrzania, z gwintem M16, wykonane ze stali nierdzewnej V2A (AISI 304L), z prętem do zespawania o średnicy 12 mm, wykonanym ze stali St 37, z tarczą ochronno - montażową HEA-S-M HEA-S-M HEA-S-M12 42 cablepipebuildingentry + 43

23 Przepusty uziemiające Wodoszczelny przepust uziemiający Przepusty uziemiające Wodoszczelny przepust uziemiający beton wodoodporny HEA-N Szczelny przepust uziemiający do zabudowy pomontażowej Szczelny przepust uziemiający do zabudowy pomontażowej HEA-N: gumowy pierścień Abdichtung uszczelniający Szczelny przepust uziemiający do zabudowy pomontażowej wykonany z pręta M16 ze stali nierdzewnej V4A (AISI316L) dla ścian o grubości do 200 mm HEA-N-M16/ gwintowany pręt M16 ze stali nierdzewnej V4A (ASI 316) z uszczelnieniem po obu stronach duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) zacisk krzyżowy do połączenia z bednarką lub prętem dostępny dla ścian o grubości do 600 mm, pozostałe rozmiary na zapytanie średnica odwiertu mm zgodne z normami DIN 18014, DIN EN VDE (ochrona odgromowa) mind. min. Wandstärke grubość ściany 200 mm200 mm pręt Gewindestange gwintowany M16 zacisk Kreuzklemme krzyżowy zum Anschluss do von połączenia Bandeisen z 40 bednarką x 4 mm lub prętem 30 x 3,5 mm Rd mm Szczelny przepust uziemiający do zabudowy pomontażowej wykonany z pręta M16 ze stali nierdzewnej V4A (AISI316L) dla ścian o grubości do 600 mm Szczelny przepust uziemiający do zabudowy pomontażowej wykonany z pręta M16 ze stali nierdzewnej V4A (AISI316L) dla ścian z izolacją przeciwwodną o grubości do 200 mm oraz o długości do 400 mm do pomontażowego uszczelnienia. HEA-N-M16/ HEA-ND-M16/ X = grubość ściany w mm HEA-N-M16/X Festflansch Losflansch woda stojąca, woda napierająca, beton wodoodporny Wodoszczelny przepust uziemiający do czarnej wanny HEA-W: do budynków z uszczelnieniem zewnętrznym zgodnie z normą DIN część 6, wyprodukowany zgodnie z normą DIN część 9, kołnierz luźny/stały 210 mm wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) z gwintowanym połączeniem na obu końcach gwint i śruby ze stali ocynkowanej duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 180 mm zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) Gebäudeaußenseite Dichtbahn Gebäudeaußenseite Festflansch Losflansch Dichtbahn Bolzen 30 x 30 mm isoliert zacisk krzyżowy Kreuzklemme Kreuzklemme do połączenia zum Anschluss zum Anschluss z von bednarką Bandeisenlub von Bandeisen prętem bis 40 x 4 mm bis 40 x 4 mm Rd mm Rd mm Armierungsstahl zbrojenie Armierungsstahl Bolzen 30 Ø x 2530 mm mm isoliert przyłącze Gewinde M12 Gewinde M12 gwintowane oder M16 oder M16 M12 lub M16 min. mind. grubość Wandstärke ściany mind. 180 mm Wandstärke 150 mm 180 mm Bolzen Ø 25 mm Gebäudeinnenseite Anschlussbolzen M12 oder M16 zewnątrz Gebäudeaußenseite Gebäudeaußenseite kołnierz Festflanschstały Festflansch wewnątrz Gebäudeinnenseite Gebäudeinnenseite śruba Anschlussbolzen łącząca Anschlussbolzen kołnierz Losflansch Losflansch Gewinde M12 oder M12 oder M16 Gewinde M12 M12 lub M16 oder M16 luźny oder M16 Kreuzklemme Kreuzklemme zum Anschluss membrana gwint Dichtbahn Dichtbahn zum Anschluss Bolzen 30 izolowany x 30 mmbolzen 30 gwint Bolzen x 30 mmø mm mmbolzen Ø 25 mm von Bandeisen von Bandeisen 30 isoliert x 30 mm isoliert izolacyjna bis 40 x 4 mm bis 40 x 4 mm Rd mm Rd mm Armierungsstahl Armierungsstahl mind. Wandstärke 180 mm mind. Wandstärke 180 mm Gebäudeinnenseite Anschlussbolzen M12 oder M16 HEA-W Szczelny przepust uziemiający do czarnej wanny Wodoszczelny przepust HEA-W-M12/X do budynków z uszczelnieniem zewnętrznym zgodnie z normądin część 6, wyprodukowany zgodnie z normą DIN część 9 (kołnierz stalowy o średnicy 210 mm, wodoszczelny gwint nieprzelotowy M12, połączony śrubą M20 (minimalna średnica ściany 180 mm ), z tarczą ochronno - montażową Wodoszczelny przepust HEA-W-M16/X do budynków z uszczelnieniem zewnętrznym zgodnie z normą DIN część 6, wyprodukowany zgodnie z normą DIN część 9 (kołnierz stalowy o średnicy 210 mm, wodoszczelny gwint nieprzelotowy M16, połączony śrubą M20 (minimalna średnica ściany 180 mm), z tarczą ochronno - montażową HEA-W-M12/X HEA-W-M16/X X = grubość ściany w mm HEA-W-M12/X Extra Wassersperre Schalungsscheibe HEA-EW Wodoszczelny przepust uziemiający do ścian typu sandwich beton wodoodporny Ø 72 mm Ø 25 mm HEA-EW-M12/ Wodoszczelny przepust uziemiający do ścian typu sandwich HEA-EW-M12: wodoszczelny gwint nieprzelotowy M12 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) gwintowany pręt łączący M16 wykonany ze stali ocynkowanej podwójny wodoszczelny kołnierz gumowy z NBR oraz uszczelka dodatkowa do zamocowania na budowie duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 170 mm zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) Ø 72 mm Ø 25 mm Ø 72 mm Ø 25 mm min. mind. grubość Wandstärke ściany mm mm Wassersperre zintegrowany Wassersperre gumowy tarcza Schalungsscheibe ochronna do kołnierz montażu w szalunku Gewinde M12 przyłącze gwintowane Gewinde M12 lubm12 mind. Wandstärke 170 mm mind. Wandstärke 170 mm Gewinde M12 Schalungsscheibe Wodoszczelny przepust uziemiający do ścian typu sandwich, wykonany ze stali nierdzewnej V4A (AISI 316L), obustronny gwint nieprzelotowy M12 oraz potrójny, wodoszczelny kołnierz gumowy dla ścian o grubości od 170 mm, z tarczami ochronno - montażowymi HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/X 44 cablepipebuildingentry + 45

24 Przepusty uziemiające Wodoszczelny przepust uziemiający Przepusty uziemiające Wodoszczelny przepust uziemiający beton wodoodporny HEA-F/HEA-PF Wodoszczelny, elastyczny przepust uziemiający Wodoszczelny, elastyczny przepust uziemiający HEA-F (izolowany) / HEA-PF: 100 mm Wodoszczelny i elastyczny przepust uziemiający z taśmą miedzianą oraz gwintem nieprzelotowym M12, dla ścian o grubości do 600 mm HEA-F-M12/ wodoszczelny gwint nieprzelotowy M12 lub M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) wodoszczelny kołnierz gumowy z NBR duże powierzchnie przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku dostępny dla ścian o grubości do 600 mm, pozostałe rozmiary na zapytanie HEA-F: miedziana taśma, przepust izolowany HEA-PF: linka stalowa 10 mm, ocynkowana zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) Ø 72 mm Ø 25 mm przyłącze Gewinde M12 gwintowane oder M16 M12 lub M mm min. mind. grubość Wandstärke ściany mm mm max. Wandstärke grubość ściany mm mm Typ: HEA-PF linka Stahlseil stalowa Ø 10 mmø 10 mm tarcza Schalungsscheibe ochronna do montażu w szalunku Ø 25 mm Ø 72 mm przyłącze Gewinde M12 gwintowane oder M16 M12 lub M16 Wodoszczelny i elastyczny przepust uziemiający z taśmą miedzianą oraz gwintem nieprzelotowym M16, dla ścian o grubości do 600 mm Wodoszczelny i elastyczny przepust uziemiający z linką stalową o średnicy 10 mm oraz gwintem nieprzelotowym M12, dla ścian o grubości do 600 mm Wodoszczelny i elastyczny przepust uziemiający z linką stalową o średnicy 10 mm oraz gwintem nieprzelotowym M16, dla ścian o grubości do 600 mm HEA-F-M16/ HEA-PF-M12/ HEA-PF-M16/ Akcesoria Akcesoria Końcówka kablowa ocynkowana, z podkładkami, podkładką sprężynującą i nakrętkami M12 Końcówka kablowa ocynkowana, z podkładkami, podkładką sprężynującą i nakrętkami M16 Końcówka kablowa, z podkładkami, podkładką sprężynującą i nakrętkami M12 ze stali nierdzewnej V4A (AISI316L) Końcówka kablowa, z podkładkami, podkładką sprężynującą i nakrętkami M16 ze stali nierdzewnej V4A (AISI316L) Z-B-M12-St37 Z-B-M16-St37 Z-B-M12-V4A Z-B-M16-V4A Z-B-M12-St37 Taśma miedziana z zaczepami do połączeń odgromowych, długość 180 mm Elastyczna linka miedziana o długości 300 mm, do łączenia punktów uziemiających z zamocowaniami Z-ÜB-M12-Cu Z-ÜS-M12-Cu/ Zacisk krzyżowy ocynkowany ze śrubą i nakrętką M12 Zacisk krzyżowy ze śrubą i nakrętką M12 wykonany ze stali nierdzewnej V4A (AISI 316L) Zacisk krzyżowy ze śrubą i nakrętką M16, wykonany ze stali nierdzewnej V4A (AISI 316L) Zacisk krzyżowy ze śrubą i nakrętką M12, wykonany ze stali nierdzewnej V4A (AISI 316L) do budynków z izolacją termiczną o grubości do 80 mm Zacisk krzyżowy ze śrubą i nakrętką M16, wykonany ze stali nierdzewnej V4A (AISI 316L) do budynków z izolacją termiczną o grubości do 80 mm Zacisk krzyżowy ocynkowany 70 x 70 mm, do połączenia z bednarką lub prętami zbrojeniowymi 8-12 mm Zacisk krzyżowy70 x 70 mm, do połączenia z bednarką lub prętami zbrojeniowymi 8-12 mm wykonany ze stali nierdzewnej V4A (AISI 316L) Z-KG-M12-fvz Z-KG-M12-V4A Z-KG-M16-V4A Z-KG-D-M12-V4A Z-KG-D-M16-V4A Z-K40-St37-fvz Z-K40-V4A Z-KG-M12-V4A Z-KG-D-M12 Z-K40-V4A Końcówka zaciskowa do podłączania przewodów uziemiających stalowa lub ze stali nierdzewnej V4A (AISI316L) z gwintem M12 Końcówka zaciskowa do podłączania przewodów uziemiających stalowa lub ze stali nierdzewnej V4A (AISI316L) z gwintem M16 Taśma z klejem topliwym, klejenie na zimno, długość 3 m, szerokość ok. 35 mm, zabezpieczenie przeciwkorozyjne Z-AL30-M Z-AL40-M Hatetherm Scapa Extra 46 cablepipebuildingentry + 47

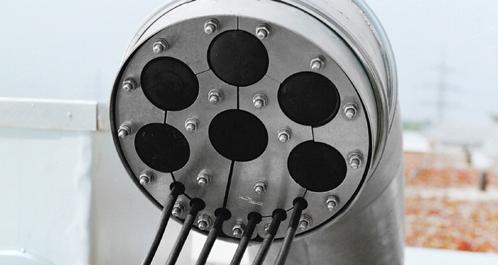

25 Przepusty dachowe SHD Przepust dachowy typu fajka Przepusty dachowe SHD Przepust dachowy typu fajka SHD Przepust dachowy typu fajka Przepust dachowy typu fajka SHD: elastyczny, modułowy system, nadający się do wszystkich płaskich konstrukcji dachowych niska waga elementów wysokość i ustawienie przepustu mogą być zmieniane nawet po instalacji. idostępny w 4 średnica wewnętrznych 100, 150, 200 i 300 mm wszystkie części metalowe są ocynkowane, inne gatunki stali na zapytanie możliwe pomontażowe uszczelnianie kabli z wykorzystaniem gumowego wkładu uszczelniającego SKD ze stali nierdzewnej V2A (AISI 304L) Przepust dachowy typu fajka o średnicy wewnętrznej 100 mm, obrotowy z regulowaną wysokością Przepust dachowy typu fajka o średnicy wewnętrznej 150 mm, obrotowy z regulowaną wysokością Przepust dachowy typu fajka o średnicy wewnętrznej 200 mm, obrotowy z regulowaną wysokością SHD SHD SHD łuk przepustu 90 łuk przepustu 30 Typ A (mm) B (mm) C ( mm) D (Ø i mm) E ( mm) Przepust dachowy typu fajka o średnicy wewnętrznej 300 mm, obrotowy z regulowaną wysokością SHD SHD SHD element łączący - demontowalny okap regulowana rura podstawa membrana A B SHD SHD A = min. / max. wysokość B = wysokość całkowita C = rozstaw otworów pod kołki montażowe 4 x 12 mm D = maksymalna średnica otworu E = średnica zew. podstawy przepustu SKD Przepust dachowy typu fajka Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 100, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 100-2G-Z/d izolacja D C E membrana podstawa przepustu Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 150, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 150-2G-Z/d Extra Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 200, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 200-2G-Z/d Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 300, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 300-2G-Z/d Z = iloć kabli d = średnica zewnętrzna kabli Zamontowane przepusty SHD 200, bez kabli. Przepust dachowy SHD 200 z gumowym wkładem uszczelniającym SKD 48 cablepipebuildingentry + 49
