1 Always. Reliable. Tight. Katalog Partner cablepipebuildingentry+

2 Solutionworld Cable. Pipe. Building Entry. Always. Reliable. Tight. Elektryczność, telekomunikacja, woda, ścieki, gaz lub instalacja centralnego ogrzewania zawsze gdy wymagane jest niezawodne i szczelne przejście budowlane lub niezawodne uszczelnienie - Hauff-Technik oferuje najlepsze rozwiązania. Kable, rury, przyłącza budowlane i przyłącza domów w profesjonalnej jakości. Wszystko z jednego źródła. Produkty standardowe lub przygotowywane pod wymiar. Uniwersalność, łatwość obsługi i trwałość we wszystkich sytuacjach. Od domu jednorodzinnego do skomplikowanych dużych projektów. Zawsze Hauff. Zawsze niezawodnie. Zawsze szczelnie. 2

3 Tachometr zastosowania Określenie parametrów uszczelnienia zc ni e abli oraz rur dla k - w woda, wody gru ntowe się dząca oma i: gr k n ru Wa, war za le stw yw żn odn e oś ci o d n wa ru nk i/w ym ag an ia ębokość zainstalowa a, gł nia bar 0 0,3 3m 0 za0 in > s acyjne e instal tuacj y e sy o d ca, trudrnmiczne) w ą te raj ne, pie icz na hem (c 0 0 zains,1 bara talo, g wa łęb nia ok 0 oś 1 mć ru o oda p a nki: w u ar W, by kość ębo m, gł >3 ara ia 0 3 b an 0, low ta Warunki: okres ow Kr wyst a wod yt ępo wan a stoj er ie w ąca ia od, ma y d ła es w w zc ilg zo o y w tn b ej o ść gl e o ru us l ze nia Produkty zgodne z normą DIN dla klasy betonu wodoszczelnego Wkłady uszczelniające Grubość wkładu uszczelniającego Strona w katalogu HSD SSG 40 mm HSD RWD 40 mm HSD EWD 40 mm Uwaga: Narzędzia do montażu w ścianie są zgodnie z wytycznymi i specyfikacją norm DIN oraz DIN 1045! 3

4 Przegląd rodzaju ścian/zastosowanych hydroizolacji Do zastosowania odpowiednich uszczelnień dla wprowadzanych kabli i rur Uszczelnienia wg normy DIN część 4 Wilgotności gleby oraz woda nienapierająca Rodzaj fundamentu/ Struktura ściany Nr. 1 Uszczelnienia wg normy DIN część 6 Woda stojąca oraz woda napierająca Nr. 5 ściana murowana ściana murowana uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku Ściana murowana Nr. 2 Nr. 6 ściana betonowa ściana betonowa uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku Ściana betonowa Nr. 3 ściana typu sandwich Nr. 7 ściana typu sandwich Ściana typu sandwich uszczelnienie na zewnątrz budynku Nr. 4 izolacja termiczna Ściana typu sandwich z termiczną izolacją uszczelnienie na zewnątrz budynku Nr. 8 izolacja termiczna ściana typu sandwich ściana typu sandwich uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku Beton wodoodporny, zgodnie z normą DIN 1045 Ściana z betonu wodoodpornego Nr. 9 Ściana z betonu wodoodpornego oraz z termiczną izolacją Nr. 10 ściana betonowa Ściana typu sandwich z betonu wodoodpornego Nr. 11 ściana betonowa izolacja termiczna Ściana typu sandwich z betonu wodoodpornego oraz z termiczną izolacją Nr. 12 ściana typu sandwich Jeśli nie znalazłeś wśród powyższych przykładów ściany swojej konstrukcji, prosimy o dostarczenie szkicu. 4 izolacja termiczna ściana typu sandwich

5 Katalog Spis treści Elementy do wbudowania w ścianie Elementy do wbudowania w ścianie Uniwersalna manszeta Uniwersalna rura przepustowa Standardowe gumowe wkłady uszczelniające dla jednego medium Standardowe gumowe wkłady uszczelniające dla kilku mediów Gumowe wkłady uszczelniające Gumowe wkłady uszczelniające Odpływ Standardowy przepust podłogowy Kołnierz uszczelniający Ogólne warunki sprzedaży i dostawy cablepipebuildingentry+ Przepusty podłogowe Przepusty podłogowe 5

6 Elementy do wbudowania w ścianę UDM uniwersalna manszeta do rur instalowanych w ścianie pełniących funkcję przepustu UDM-E przepust do ścian typu sandwich Zastosowanie: DIN część 4 Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne UDM + UDM-E: gotowa do zamontowania, fabrycznie zaślepiona, wodoszczelna po zabetonowaniu testowany w MPA prosty i szybki montaż możliwość dopasowania na miejscu do grubości ściany dostępny dla każdej grubości ściany dostępna dla rur o średnicach zewnętrznych 110 i 160 mm szeroki zakres zastosowania pozwala na magazynowanie do montażu w szalunku zachowanie przepływów bez tworzenia progów zatorowych (patrz grafika) zintegrowany kołnierz do licowania z powłokami izolacyjnymi tylko UDM-E: zawiera dwie dodatkowe uszczelki trójwargowe do montazu w ścianach typu sandwich Klasycznie instalowana dwukielichowa rura przepustowa strona zewnętrzna krawędź stykowa powodująca zator W przypadku stosowania zwykłych rur przepustowych w wersji z podwójnymi złączkami wciskanymi przepływ jest zaburzany przez zwężoną końcówkę rury z zewnątrz budynku. Przy lekkim osiadaniu, którego nie można wykluczyć w przestrzeni roboczej, może powstać krawędź stykowa. Konsekwencja: na krawędzi tworzą się osady, które po dłuższym czasie mogą doprowadzić do zatkania układu odprowadzenia ścieków. Uniwersalna manszeta firmy Hauff-Technik do rur strona zewnętrzna Konstrukcja uniwersalnej manszety do rur służących za przepusty chroni przed zaburzeniem przepływu. Przy lekkim osiadaniu, którego nie można wykluczyć w przestrzeni roboczej, nie powstaje krawędź stykowa. Następstwa: tworzenie się osadów nie jest możliwe, odpływ nie jest zmniejszony. montaż rury zgodnie z kierunkiem przepływu Uniwersalna manszeta do zabetonowania z kołnierzem do licowania strona wewnętrzna budynku 6 Zintegrowany kołnierz do licowania pozwala na łatwe połączenie z powłokami izolacyjnymi zgodnie z normą DIN częśc 4.

7 Elementy do wbudowania w ścianę UDM uniwersalna manszeta do rur instalowanych w ścianie pełniących funkcję przepustu UDM-E przepust do ścian typu sandwich UDM uniwersalna manszeta do przepustu ściennego uniwersalna manszeta do przepustu ściennego bez rury Średnica zewnętrzna rury Typ Grubość ściany (mm) Nr katalogowy Numer artykułu opakowanie DN 100 KG / KG 2000 od 200 UDM DN 150 KG / KG 2000 od 240 UDM Zdjęcie Elementy do wbudowania w ścianie Produkt Zakres dostawy: mankiet uszczelniający (EPDM), stalowa taśma zaciskowa, kołnierz pozwalający na licowanie z zaślepką wbijaną, zaślepka z wyżłobieniami DN 100 uniwersalny przepust ścienny z rurą KG DN 150 DN 100 uniwersalny przepust ścienny z rurą KG 2000 DN UDM 100/ UDM 100/ UDM 100/ UDM 100/ UDM 100/ UDM 100/ UDM 150/ UDM 150/ UDM 150/ UDM 150/ UDM 150/ UDM 100/200-KG UDM 100/240-KG UDM 100/250-KG UDM 100/300-KG UDM 100/365-KG UDM 100/400-KG UDM 150/240 -KG UDM 150/250 -KG UDM 150/300 -KG UDM 150/365 -KG UDM 150/400 -KG Zakres dostawy: mankiet uszczelniający (EPDM), stalowa taśma zaciskowa, kołnierz pozwalający na licowanie z zaślepką wbijaną, zaślepka z wyżłobieniami, rura (2000) DN 100/DN 150 (wstępnie zmontowane) UDM-E przepust do ścian Produkt uniwersalny przepust do rur instalowanych w ścianie typu sandwich pełniących funkcję przepustu uniwersalny przepust do rur instalowanych w ścianie typu sandwich pełniących funkcję przepustu Średnica zewnętrzna rury Typ DN 100 KG DN 150 DN 100 KG 2000 DN 150 Grubość ściany (mm) 240 UDM-E 100/ UDM-E 100/ Nr katalogowy Numer artykułu opakowanie 300 UDM-E 100/ UDM-E 100/ UDM-E 100/ UDM-E 150/ UDM-E 150/ UDM-E 150/ UDM-E 100/240-KG UDM-E 100/250-KG UDM-E 100/300-KG UDM-E 100/365-KG UDM-E 100/400-KG UDM-E 150/300-KG UDM-E 150/365-KG UDM-E 150/400-KG Zdjęcie Zakres dostawy: mankiet uszczelniający (EPDM), stalowa taśma zaciskowa, kołnierz pozwalający na licowanie z zaślepką wbijaną, zaślepka z wyżłobieniami, rura DN 100/DN 150 (wstępnie zmontowany) 2 dodoatkowe uszczelki trójwargowe cablepipebuildingentry+ 7

8 Elementy do wbudowania w ścianę AFR uniwersalna manszeta do rur osłonowych AFR-E uniwersalna manszeta do rur osłonowych do ścian typu sandwich Zastosowanie: DIN część 4 Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne AFR + AFR-E: gotowa do zamontowania, zaślepiona, wodoszczelna po betonowaniu ze zintegrowanym kołnierzem do licowania z powłokami izolacyjnymi do podłączenia kanałów kablowych możliwość dopasowania na miejscu do grubości ściany tylko AFR-E: zawiera dwie dodatkowe uszczelki trójwargowe do montazu w ścianach typu sandwich Uniwersalna manszeta do wprowadzania rur osłonowych Uniwersalna manszeta do rur osłonowych AFR może być stosowana z dostarczona przez inwestora rurą osłonową, np. do podłączenia zbiornika. Odpowiednie gumowe wkłady uszczelniające przedstawiono na stronach 14 do 17. 8

9 Elementy do wbudowania w ścianę AFR uniwersalna manszeta do rur osłonowych AFR-E uniwersalna manszeta do rur osłonowych do ścian typu sandwich AFR uniwersalna manszeta do rur osłonowych Produkt uniwersalna manszeta do rur osłonowych Średnica zewnętrzna rury DN 110 Typ Grubość ściany (mm) Nr katalogowy Numer artykułu opakowanie 200 AFR 100/ AFR 100/ AFR 100/ AFR 100/ AFR 100/ AFR 100/ Zdjęcie PVC Zakres dostawy: mankiet uszczelniający (EPDM), stalowa taśma zaciskowa, kołnierz pozwalający na licowanie z zaślepką wbijaną, pokrywa zaślepiająca z PE, wstępnie zmontowana rura PCV AFR-E uniwersalna manszeta do rur osłonowych do ścian typu sandwich Produkt uniwersalna manszeta do rur osłonowych do ścian typu sandwich Średnica zewnętrzna rury DN 110 Typ PVC Grubość ściany (mm) Nr katalogowy Numer artykułu opakowanie 240 AFR-E 100/ AFR-E 100/ AFR-E 100/ AFR-E 100/ AFR-E 100/ Zdjęcie Zakres dostawy: mankiet uszczelniający (EPDM), stalowa taśma zaciskowa, kołnierz pozwalający na licowanie z zaślepką wbijaną, pokrywa zaślepiająca z PE, wstępnie zmontowana rura PCV, 2 dodatkowe uszczelki trójwargowe cablepipebuildingentry+ 9

10 Elementy do wbudowania w ścianę UFR uniwersalna rura przepustowa do łączenia z powłokami bitumicznymi Zastosowanie: DIN część 4 Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne UFR: z kołnierzem do łączenia z powłokami bitumicznymi do stosowania we wszystkich rodzajach ścian łącznie ze ścianami modułowymi z możliwością przycinania na miejscu odporne na pęknięcia do montażu w szalunku gotowe do zamontowania, obustronnie zaślepione UFR w ścianie typu sandwich UFR w ścianie z betonu wodoszczelnego UFR w ścianie betonowej z uszczelnieniem zewnętrznym UFR w piwnicy murowanej z uszczelnieniem zewnętrznym Trzy uszczelki trójwargowe i kołnierz do łączenia z powłokami bitumicznymi umożliwiają montaż w czterech różnych rodzajach ścian. 10

11 Elementy do wbudowania w ścianę UFR uniwersalna rura przepustowa do łączenia z powłokami bitumicznymi UFR uniwersalna rura przepustowa uniwersalna rura przepustowa 100 uniwersalna rura przepustowa 150 uniwersalna rura przepustowa 200 Nr katalogowy Rura Rura Front Front Numer artykułu/ Długość kołnierza opakowanie przepustowa przepustowa kołnierza Øwew. (mm) Øzew. (mm) D1 Øzew. (mm) D2 Øzew. (mm) D3 (mm) zbiorcze UFR 100/ / UFR 100/ / UFR 100/ / UFR 150/ / UFR 150/ / UFR 150/ / UFR 200/ / UFR 200/ / UFR 200/ / Zdjęcie Elementy do wbudowania w ścianie Produkt D3 D2 D2 D1 Ø Pozostałe długości na zapytanie cablepipebuildingentry+ 11

12 Gumowe wkłady uszczelniające HSD-SSG uniwersalny standardowy gumowy wkład uszczelniający z systemem wyjmowanych listków gumowych do prowadzenia pojedynczego medium Zastosowanie: Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne HSD-SSG: całkowicie wodo i gazoszczelny możliwość stosowania uszczelnienia jako zaślepkę do rury do otworów symetrycznych Ø mm system wyjmowanych listków gumowych indywidualne dopasowanie na miejscu do średnicy układanych kabli bądź rur szeroka uniwersalność - sens magazynowania - możliwość szybkiej reakcji na zaistniałe potrzeby opisane listki ułatwiają dobór uszczelnianej średnicy i poprawność montażu dzielony profil dociskowy wykonany ze stali nierdzewnej V2A (AISI 304L) lub V4A (AISI 316L) punkty kontrolne umożliwiające sprawdzenie poprawności montażu szerokość uszczelnienia 40 mm standardowe wykonanie z gumy EPDM, opcjonalnie z NBR (tylko typy SL ) system listków gumowych z dokładnym opisem średnicy dzielony profil dociskowy ze stali nierdzewnej V2A (AISI 304L) lub V4A (AISI 316L) punkty kontrolne umożliwiające sprawdzenie poprawności montażu standardowo zaślepiony dzielony - do montażu na istniejących mediach wysoka jakość szerokość uszczelnienia 40 mm 12

13 Gumowe wkłady uszczelniające HSD-SSG uniwersalny standardowy gumowy wkład uszczelniający z systemem segmentów gumowych HSD-SSG uniwersalne standardowe gumowe wkłady uszczelniające do kabli i rur Produkt Numer artykułu/ Przewiert/rura opakowanie przepustowa zbiorcze øwew. (mm) Nr katalogowy Odpowiednie do średnic kabli/rur øzew. (mm) HSD SSG V2A/EPDM , 32, 40, 50, 63 HSD SSG V2A/EPDM , 90, 110 HSD SSG V2A/EPDM , 125, 135, 160 HSD SSG SL V2A/EPDM HSD SSG SL V2A/EPDM standardowe pierścienie HSD SSG SL V2A/EPDM uszczelniające, bezstopniowe HSD SSG SL V2A/EPDM * HSD SSG SL V2A/EPDM * standardowe pierścienie uszczelniające, stopniowane Zdjęcie SL = bezstopniowy * standardowo niezaślepione, zaślepka dostępna w opcji Gumowe wkłady uszczelniające Inne wersje w V4A (AISI 316L) i NBR po uzgodnieniu. Osprzęt opcjonalny pokrywa zamykająca Produkt Nr katalogowy Numer artykułu/ opakowanie zbiorcze Odpowiednia do stosowania w gumowych wkładach uszczelniających Øi (mm) pokrywa zaślepiająca do HSD 250-SSG SL HSD SSG - D pokrywa zaślepiająca do HSD 300-SSG SL HSD SSG - D Zdjęcie segmenty gumowe rura Ø 110 rura Ø 125 rura Ø 160 za pomocą pierścieni uszczelniających UNI HSD 200-SSG można uszczelniać rury standardowe Øzew. 110, 125 i 160 cablepipebuildingentry+ 13

14 Gumowe wkłady uszczelniające HSD-RWD/EWD uniwersalny standardowy gumowy wkład uszczelniający z systemem segmentów gumowych do prowadzenia kilku mediów Zastosowanie: Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne HSD-RWD: całkowicie wodo i gazoszczelne uniwersalne uszczelnienie do systemów wykorzystania wody deszczowej dzielone uszczelnienie do montażu na istniejących mediach możliwość zastosowania jako zaślepienie otworu do zastosowania w przewiertach i rurach przepustowych o Ø wew. 100 mm szeroki zakres zastosowania dzięki systemowi segmentów gumowych, szeroka uniwersalność - sens magazynowania - możliwość szybkiej reakcji na zaistniałe potrzeby dzielony profil dociskowy wykonany ze stali nierdzewnej V2A (AISI 304L) punkty kontrolne umożliwiające sprawdzenie poprawności montażu szerokość uszczelnienia 40 mm wykonane z gumy EPDM Zastosowanie: Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne HSD-EWD: całkowicie wodo i gazoszczelne uniwersalne uszczelnienie dla kilku mediów możliwość zastosowania jako zaślepienie otworu do zastosowania w przewiertach i rurach przepustowych o Ø wew. 100 mm szeroki zakres zastosowania dzięki systemowi segmentów gumowych, szeroka uniwersalność - sens magazynowania - możliwość szybkiej reakcji na zaistniałe potrzeby dzielony profil dociskowy wykonany ze stali nierdzewnej V2A (AISI 304L) punkty kontrolne umożliwiające sprawdzenie poprawności montażu szerokość uszczelnienia 40 mm wykonane z gumy EPDM Zastosowanie: Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne Pierścienia adaptacyjnego HSD-AR: powiększenie średnicy zewnętrznej pierścienia uszczelniającego HSD 100-RWD/EWD do 104 lub 110 mm 14

15 Gumowe wkłady uszczelniające HSD-RWD/EWD uniwersalny standardowy gumowy wkład uszczelniający z systemem wyjmowanych listków do prowadzenia kilku mediów HSD-RWD standardowy gumowy wkład uszczelniający Produkt Nr katalogowy Numer artykułu/ opakowanie zbiorcze Przewiert/rura przepustowa Øwew. (mm) Liczba otworów Ø Kabla/rury w mm Zdjęcie 4 standardowy gumowy wkład uszczelniający HSD 100-RWD z tego z tego 1 25, 32, 40 Liczba otworów Ø Kabla/rury w mm HSD-EWD standardowy gumowy wkład uszczelniający Nr katalogowy Numer artykułu/ opakowanie zbiorcze Przewiert/rura przepustowa Øwew. (mm) Zdjęcie Gumowe wkłady uszczelniające Produkt 5 standardowy gumowy wkład uszczelniający HSD 100-EWD z tego z tego Adapter do standardowego gumowego wkładu uszczelniającego Produkt Nr katalogowy Numer artykułu/ opakowanie zbiorcze Przewiert/rura przepustowa Øwew. (mm) HSD-AR 100/ HSD-AR 100/ Zdjęcie adapter cablepipebuildingentry+ 15

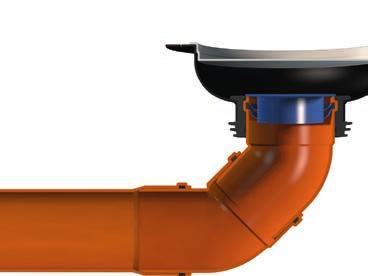

16 Przepusty podłogowe AT 100 odpływ Zastosowanie: Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne AT 100: wodo i gazoszczelne połączenie z płytą podłogową wyrównanie do 90 mm różnicy poziomów (po betonowaniu) między rurą spustową i odpływu w podłodze, w każdą ze stron zastępuje wgłębienia i przez to pracochłonne wykańczanie ze zintegrowaną uszczelką trójwargową gotowe do montażu, wstępnie zamontowane wbudowany kołnierz do łączenia z paroizolacją dostawa zawiera pokrywę zamykającą chroniącą przed betonem i zanieczyszczeniem rura z polichlorku winylu (PVC-U, rura KG) lub polipropylenu (PP, rura KG 2000) utrudnienie: pomontażowe zamknięcie gazo- i paroszczelne utrudnienie: dołączenie paroizolacji łatwe wiązanie paroizolacji przez kołnierz do izolacji wylewanej Ø 330 mm mm (rura KG) 280 mm (rura KG 2000) minimalna wysokość kontrukcyjna 90 mm Ø 250 mm

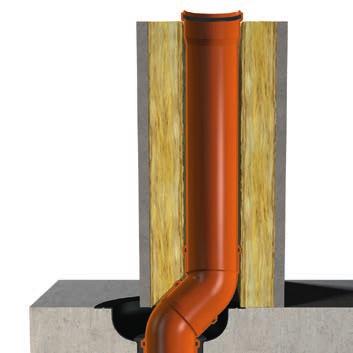

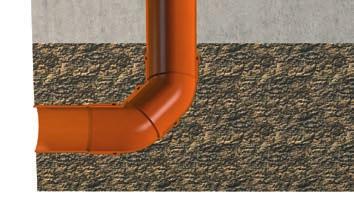

17 Przepusty podłogowe AT 100 odpływ AT 100 odpływ Produkt Nr katalogowy AT 100/X Numer artykułu/ Średnica opakowanie zewnętrzna zbiorcze rury Typ Długość Konstrukcja wbudowania x w mm prosta Zdjęcie ok. 590* rura AT 100/ odpływ do rur zagięta AT 100/X KG prosta ok. 590* KG 2000 AT 100/45 KG zagięta 45 ściana w konstrukcji lekkiej Izolacja lejek płyta podłogowa wypełnienie cablepipebuildingentry+ odpływ uszczelka trójwargowa Przepusty podłogowe wiązanie paroizolacji płyta podłogowa wypełnienie 17

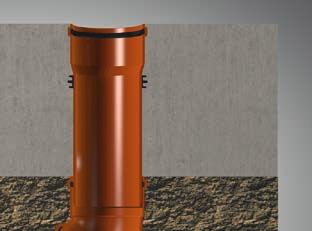

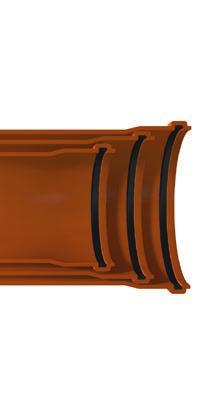

18 Przepusty podłogowe BDM standardowy przepust podłogowy Zastosowanie: Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne BDM: wodo i gazoszczelny atest MPA ekonomiczne rozwiązanie standardowe szybki i łatwy montaż solidne uszczelnienie trójwargowe wysokiej jakości, wykonane z gumy EPDM, wstępnie zamontowane do indywidualnego skrócenia na miejscu rura z polichlorku winylu (PVC-U, rura KG) lub polipropylenu (PP, rura KG 2000) Przepusty podłogowe HMK kołnierz uszczelniający Zastosowanie: Beton wodoszczelny klasa eksploatacyjna 1 Opis i dane techniczne HMK: całkowicie wodo i gazoszczelny szybki montaż odpowiedni do wszystkich powszechnie stosowanych rur gładkich 2 sztuki opasek ze stali chromowanej do zamocowania kołnierza uszczelniającego zintegrowana uszczelka wykonanana z gumy EPDM atestowany przez instytut KIWA 18

19 Przepusty podłogowe BDM standardowy przepust podłogowy BDM standardowy przepust podłogowy Produkt Nr katalogowy Numer artykułu/ opakowanie zbiorcze Średnica zewnętrzna Długość w mm standardowe przepusty podłogowe łącznie z wstępnie zamontowaną uszczelką trójwargową do rur BDM 100/ BDM 150/ BDM 100/500 KG BDM 150/500 KG standardowy przepust podłogowy z wstępnie zamontowaną uszczelką trójwargową do rur Zdjęcie Przepusty podłogowe HMK kołnierz uszczelniający HMK kołnierz uszczelniający kołnierz uszczelniającyhauff Nr katalogowy Numer artykułu/ opakowanie zbiorcze Zakres mocowania w mm Kołnierz uszczelniający Øzew. w mm HMK DN HMK DN HMK DN HMK DN HMK DN Zdjęcie Przepusty podłogowe Produkt Zakres dostawy: kołnierz z dwiema opaskami zaciskowymi ze stali chromowanej cablepipebuildingentry+ 19

20 Notatki Notatki 20

21 Notatki Notatki cablepipebuildingentry+ 21

22 Notatki Notatki 22

23 Zwrot towaru Warunki zwrotu towaru: Produkt znajduję sie w stanie nienaruszonym Zwrot może nastapić maksymalnie do 6 miesięcy od daty wystawienia faktury Zwrot towaru wyłacznie na koszt zwracającego na adres Hauff-Technik GmbH & C0. KG z podanym numerem zwrotnym przesyłki Zwrot towaru musi być zatwierdzony i potwierdzony pisemnie przez firmę Hauff-technik GmbH & Co. KG Zwrot towaru będzie przyjmowany wyłacznie za podaniem numeru faktury Towary wyprodukowane na specjalne zamówienie nie podlegają zwrotom Rozliczanie zwrotu towaru Rozliczenie zwrot towaru możliwy będzie wyłącznie po odliczeniu kosztów związanych z przetwarzaniem, testowaniem, pakowaniem jak również związanego ze spadkiem wartości produktu. Koszty podane są dla standardowych wersji poszczególnych produktów: System wpustu do budynku (bez rur i przyłącza gazowego) 30 % System MIS (bez katusza uszczelniającego) 30 % Standardowe wkłady uszczelniające HSD dla rur wykonane z gumy EPDM 30 % Zestaw uszczelniający ADS do rur karbowanych i preizolowanych 30 % Standardowe wkłady uszczelniające do kabli HRD-SG 30 % Pokrywy systemowe HSI 90 i HSI % Przepusty dachowe 30 % Przepusty uziemiające 30 % Zwrotowi nie podlegają: Wyroby niestandardowe na specjalne zamówienie Standardowe gumowe wkłady uszczelniające do rur HSD wykonane z gumy KTW/NBR/Silikonu/V4A (AISI 316L) Wkłady uszczelniające HRD, wykonane na specjalne zamówienie Niepełne opakowania, uszczelnienia kątowe Cementowa rura przepustowa ZVR/zesplona rura cementowa FZR/rura fundamentowa HFR Rury przepustowe standardowe oraz wykonane ze stali nierdzewnej System rur osłonowych Hateflex Produkty z wyznaczoną datą ważności Armatura do gazu i wody Zastrzega sie możliwość zmian cablepipebuildingentry+ 23
