Odpływ ścienny Scada. Nowe trendy eleganckiego odwadniania łazienki.

Transkrypt

1 Odpływ ścienny Scada Nowe trendy eleganckiego odwadniania łazienki

2 2 Scada

3 Odpływ ścienny Scada Technika i design Górna krawędź płytek Wysokość zabudowy kołnierza 80 mm min 115 mm 15 Odpływ ścienny Scada przekonuje uniwersalną zabudową. Dzięki niewielkiej wysokości zabudowy (tylko 80 mm do górnej krawędzi płytek) nadaje się on także do renowacji istniejących instalacji. 362 H2 H1 Optymalny przy wykonywaniu remontów 65 mm Perfekcyjne wyrównanie Płynnie regulowane nóżki montażowe zapewniają komfortową zabudowę w każdych warunkach. H1 = górna krawędź kołnierza mm H2 = górna krawędź płytek mm Głębokość = min. 115 mm (do kołnierza 100 mm) Łatwy i szybki montaż do każdych warunków zabudowy Króciec odpływowy DN 50 Elastyczność montażu przy zastosowaniu jednej z trzech możliwości podłączenia odpływu. a Uszczelka gumowa do izolowania hałasów b Przyłącze rury na kable zamontowane fabrycznie do przeprowadzenia kabli w przypadku wersji z podświetleniem LED. Syfon Wzorowa higiena Dołączany fabrycznie syfon można wyjąć w celu wyczyszczenia odpływu. Wysokość zamknięcia wodnego wynosi 22 mm. b a 3

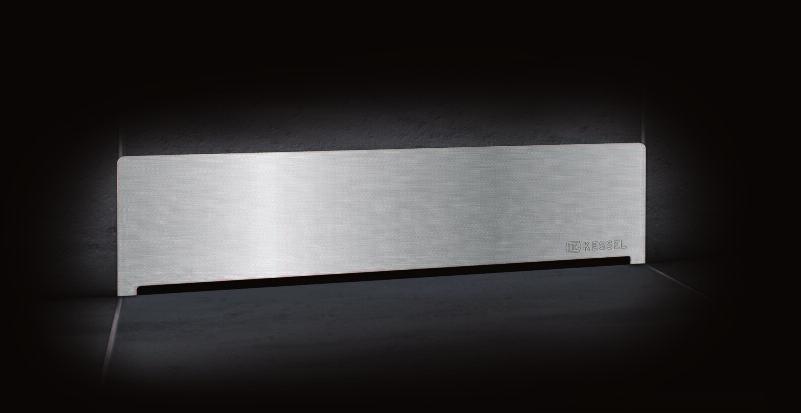

4 Odpływ ścienny Scada Technika i design Odpływ ścienny Scada bez podświetlenia LED z pokrywą Scada Wave Wysoka jakość wzornictwa Odpływ ścienny Scada dostępny z czterema różnymi pokrywami. z pokrywą Scada ze stali nierdzewnej do stosowania w przypadku płytek do wys. 10 mm z pokrywą Scada ze stali nierdzewnej do stosowania w przypadku płytek do wys. 17 mm z pokrywą Scada niewidoczną, możliwość wklejenia dowolnej płytki 4 Scada

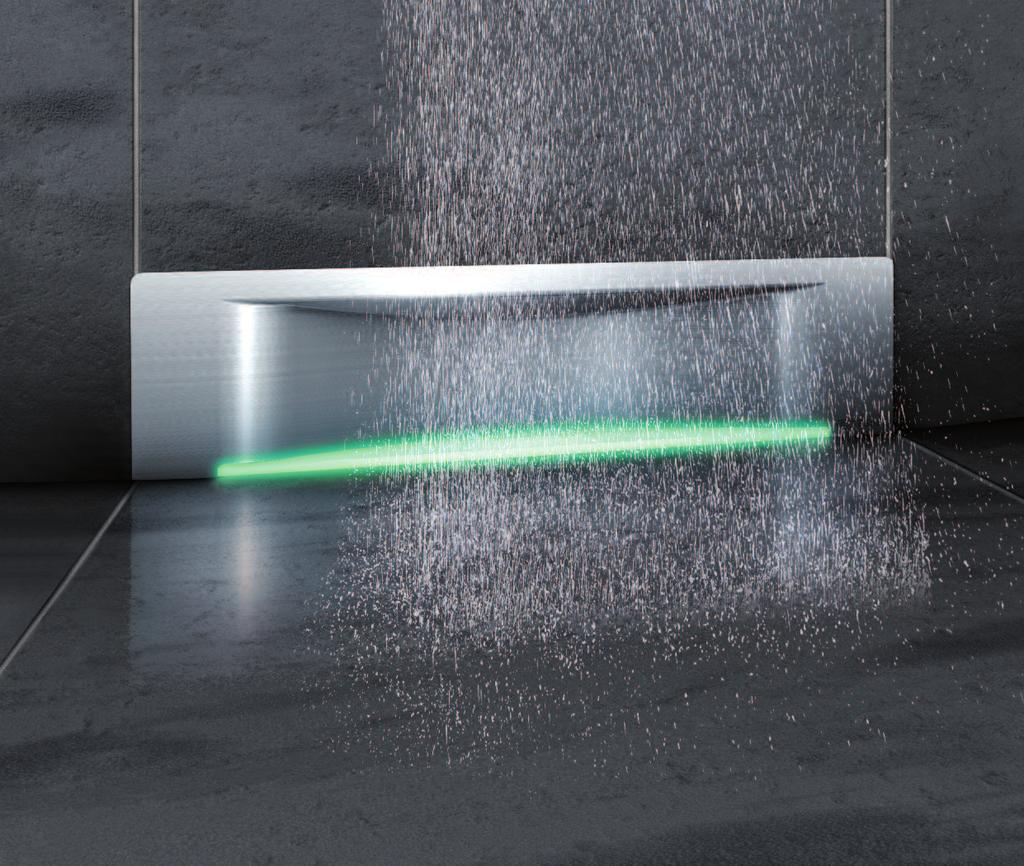

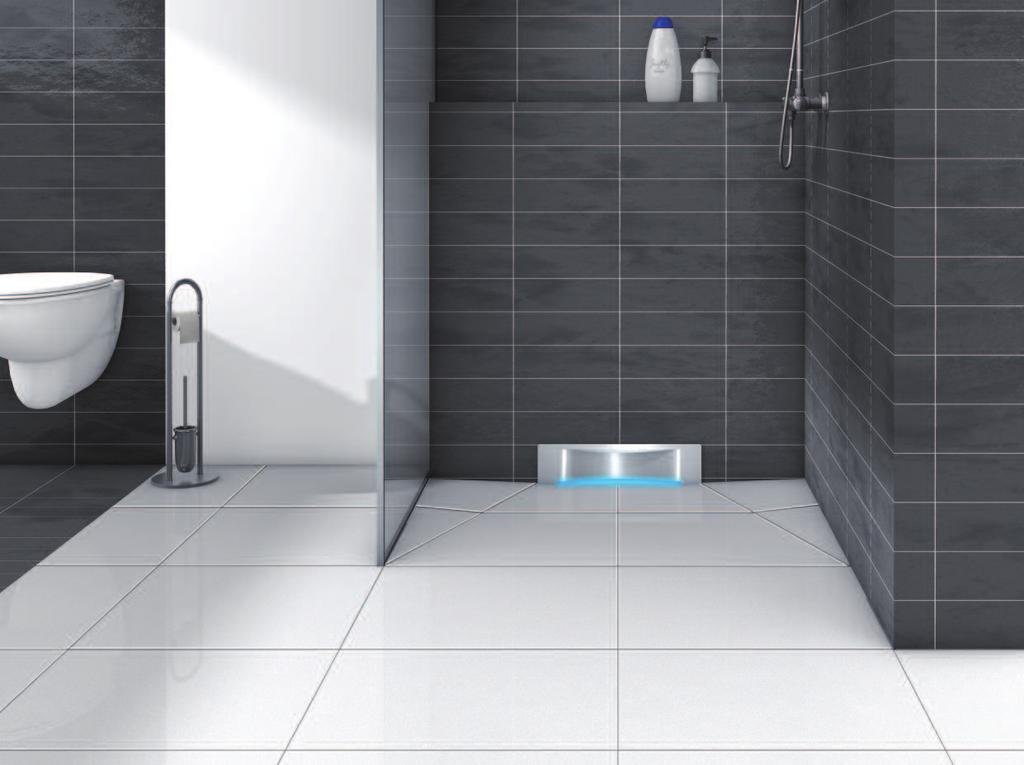

5 Odpływ ścienny Scada Technika i design Odpływ ścienny Scada z podświetleniem LED z pokrywą Scada Wave Niezwykły efekt świetlny Oświetlenie LED oferuje cztery opcje kolorystyczne: LED czerwony LED zielony LED niebieski LED RGB* * z automatyczną zmianą koloru Dodatkowo istnieje możliwość fabrycznego zaprogramowania określonego koloru światła na indywidualne zamówienie. z pokrywą Scada ze stali nierdzewnej do stosowania w przypadku płytek do wys. 10 mm Zasilacz 12 V ( V 12 V) oraz przewód na kable wchodzą w skład kompletu. Szybką i łatwą instalację umożliwia umieszczone z boku przyłącze kabli (rys. patrz strona 3) do przeprowadzenia przewodów kablowych. z pokrywą Scada ze stali nierdzewnej do stosowania w przypadku płytek do wys. 17 mm z pokrywą Scada niewidoczną, możliwość wklejenia dowolnej płytki 5

6 Odpływ ścienny Scada Dane do zamawiania wersji bez podświetlenia LED Odpływ ścienny Pokrywy Odpływ ścienny Scada bez podświetlenia LED do odwadniania powierzchni podłogi w pomieszczeniach do wklejenia płytek z ramą ze stali nierdzewnej stal nierdzewna Wave stal nierdzewna z syfonem, z kołnierzem do uszczelnień płynnymi masami izolacyjnymi Korpus z ABS zgrzewany króciec odpływowy DN 50 możliwość przyłączenia odpływu z przodu, z boku po lewej stronie lub z boku po prawej stronie 296 x 61 mm, możliwość wklejenia płytki ściennej 312 x 74 mm 312 x 74 mm 312 x 67 mm do 17 mm Przepustowość 30 l/m, Wysokość zamknięcia wodnego 22 mm Korpus Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy lekkiej lub ciężkiej). 362 min 115 mm nr art nr art nr art nr art H2 H ,00 PLN 1 035,00 PLN 1 125,00 PLN 1 125,00 PLN H1 = górna krawędź kołnierza mm H2 = górna krawędź płytki mm Moduł do zabudowy 900 x 200 mm Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej) nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN Moduł do zabudowy 1200 x 200 mm Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej) nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN Ceny są cenami netto (bez VAT). 6 Scada

7 Odpływ ścienny Scada Dane do zamawiania wersji z podświetleniem LED Odpływ ścienny Odpływ ścienny Scada z podświetleniem LED do odwadniania powierzchni podłogi w pomieszczeniach z syfonem, z kołnierzem do uszczelnień płynnymi masami izolacyjnymi do wklejenia płytek z ramą ze stali nierdzewnej stal nierdzewna Pokrywy Wave stal nierdzewna Korpus z ABS zgrzewany króciec odpływowy DN 50 możliwość przyłączenia odpływu z przodu, z boku po lewej stronie lub z boku po prawej stronie Przepustowość 30 l/m, Wysokość zamknięcia wodnego 22 mm 296 x 61 mm możliwość wklejenia płytki ściennej 312 x 74 mm 312 x 74 mm 312 x 67 mm do17 mm Korpus LED Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy lekkiej lub ciężkiej). LED czerwony nr art nr art nr art nr art LED zielony nr art nr art nr art nr art LED niebieski nr art nr art nr art nr art LED RGB nr art nr art nr art nr art Moduł do zabudowy LED 900 x 200 mm Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy lekkiej lub ciężkiej). LED czerwony nr art nr art nr art nr art LED zielony nr art nr art nr art nr art LED niebieski nr art nr art nr art nr art LED RGB nr art nr art nr art nr art Moduł do zabudowy LED 1200 x 200 mm Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej). LED czerwony nr art nr art nr art nr art LED zielony nr art nr art nr art nr art LED niebieski nr art nr art nr art nr art LED RGB nr art nr art nr art nr art Ceny są cenami netto (bez VAT). 7

8 Odpływ ścienny Scada Osprzęt Produkt Opis Nr art. Cena PLN Płyta ze spadkiem* ze zintegrowanym spadkiem z 3 stron 900 x 900 mm 1200 x 1200 mm , ,00 *do zabudowy modułowej Zestaw montażowy* składający się z kleju i taśmy uszczelniającej ,00 *do zabudowy modułowej Płyta gipsowa do stelaża montażowego* z klejem montażowym ,00 wysokość 300 mm szerokość 623 mm *do zabudowy lekkiej Multistop ,00 zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem 116 Sitko na zanieczyszczenia ,00 Odpływ ścienny Scada Części zamienne do wklejenia płytek z ramą ze stali nierdzewnej 296 x 61 mm, możliwość wklejenia płytki ściennej ,00 stal nierdzewna 312 x 74 mm ,00 Wave 312 x 74 mm ,00 stal nierdzewna 312 x 67 mm do 17 mm ,00 8 Scada

9 Odpływ ścienny Scada Trzy warianty zabudowy Wariant zabudowy 1 zabudowa lekka c d e a Strop b Odpływ ścienny Scada c Stelaż do płyty gipsowej d Ścianka gipsowa e Płyta gipsowa (osprzęt, nr kat ) f Jastrych (spadek z 3 stron) g Uszczelnienie alternatywne (spadek z 3 stron) h Klej do płytek i Płytki i h g mm łącznie z grubością płytek f mm łącznie z grubością płytek 1 Łatwe umieszczenie odpływu za pomocą nóżek montażowych z regulacją wysokości do 55 mm. 2 Minimalna odległość od ściany do górnej krawędzi płytki: przy podłączeniu odpływu z przodu 115 mm przy podłączeniu odpływu z boku 136 mm mm Zabudowa niezależna od stelaża. Opcjonalnie dostępna jest gipsowa płyta (nr art ) ułatwiająca dokładne podłączenie do ścianki gipsowej. 4 Umieszczenie izolacji akustycznej i jastrychu przy uwzględnieniu spadku z 3 stron

10 Odpływ ścienny Scada Trzy warianty zabudowy Wariant zabudowy 2 zabudowa ciężka d a Strop b Odpływ ścienny Scada c Jastrych ze spadkiem z 3 stron d Ściana z tynkiem e Uszczelnienie alternatywne f Klej do płytek g Płytki e f g mm łącznie z grubością płytek mm łącznie z grubością płytek 1 Łatwe umieszczenie odpływu za pomocą nóżek montażowych z regulacją wysokości do 55 mm. 2 Minimalna odległość od ściany do górnej krawędzi płytki tylko 115 mm (do kołnierza 100 mm) mm 3 Wykończenie zabudowy uszczelnieniem alternatywnym Odpływ ścienny z obmurówką Scada

11 Odpływ ścienny Scada Trzy warianty zabudowy Wariant zabudowy 3 z zastosowaniem modułu do zabudowy i płyty ze spadkiem d b a Strop b Odpływ ścienny Scada z modułem do zabudowy ze zintegrowanym spadkiem i fabrycznym uszczelnieniem c Płyta ze spadkiem i fabrycznym uszczelnieniem (osprzęt) d Ściana z bloczków gazobetonowych e Taśma uszczelniająca* f Klej do płytek g Płytki * Na wszystkich łączeniach i narożach stosować taśmę uszczelniającą i 2 warstwy uszczelnienia alternatywnego (zestaw montażowy KESSEL dostępny jako osprzęt nr kat )) e f g 85 mm łącznie z grubością płytek c 115 mm łącznie z grubością płytek a 1 Moduł do zabudowy ze zintegrowanym i fabrycznie uszczelnionym odpływem ściennym Scada oraz opcjonalną płytą ze spadkiem zastępują izolację akustyczną, uszczelnienie alternatywne i jastrych. Zintegrowane uszczelnienie Materiał nośny 2 Szybka i pewna zabudowa za pomocą płyty ze spadkiem Łatwe umieszczanie urządzenia w miejscu zabudowy i wyrównanie wysokości. 4 Możliwe jest łatwe i bezpośrednie zamurowanie

12 KESSEL Sp. z o.o. ul. Innowacyjna 2 Biskupice Podgórne Kobierzyce Tel.: Faks: kessel@kessel.pl Wydanie: czerwiec 2013 Zastrzega się możliwość zmian technicznych.
