Always. Reliable. Tight. KATALOG PRZEPUSTY KABLOWE.

Transkrypt

1 Always. Reliable. Tight. KATALOG PRZEPUSTY KABLOWE

2 Solutionworld CABLE. PIPE. BUILDING ENTRY. ALWAYS. RELIABLE. TIGHT. Elektryczność, telekomunikacja, woda, ścieki, gaz lub instalacja centralnego ogrzewania zawsze gdy wymagane jest niezawodne i szczelne przejście budowlane lub niezawodne uszczelnienie - Hauff-Technik oferuje najlepsze rozwiązania. Kable, rury, przyłącza budowlane i przyłącza domów w profesjonalnej jakości. Wszystko z jednego źródła. Produkty standardowe lub przygotowywane pod wymiar. Uniwersalność, łatwość obsługi i trwałość we wszystkich sytuacjach. Od domu jednorodzinnego do skomplikowanych dużych projektów. Zawsze Hauff. Zawsze niezawodnie. Zawsze szczelnie. 2

3 Tachometr zastosowania OKREŚLENIE PARAMETRÓW USZCZELNIENIA K r y t e r i a w y b o występowanie wody deszczowej Warunki: okresowa woda stojąca, mała wilgotność gleby, r u u s z c z e l n i e n Warunki: gromadząca się woda, wody gruntowe, warstwy wodne zainstalowania 0 1 m 0 0,1 bara, głębokość i a d l a k a b l i o r a z r u r - w z a l e ż n o ś c i o d n a p o 0 0,3 bara, głębokość zainstalowania 0 3 m warunki/wymagania 0 > 0,3 bara, głębokość zainstalowania 0 >3 m Warunki: woda napierająca, trudne sytuacje instalacyjne r u w o d y (chemiczne, termiczne) PRODUKTY ZGODNE Z NORMĄ DIN DLA KLASY BETONU WODOSZCZELNEGO W PRZYPADKU NAPORU WODY. PRZYKŁAD WKŁADÓW USZCZELNIAJĄCYCH DO KABLI. Wkłady uszczelniające Grubość wkładu uszczelniającego Strona w katalogu HRD 1 30 mm 36 HRD SG 40 mm 32 HRD 2 60 mm 38 Uwaga: Gumowe wkłady uszczelniające muszą być zastosowane zgodnie z normą DIN i / lub DIN 1045! 3

4 Przegląd rodzaju ścian/zastosowanych hydroizolacji DO ZASTOSOWANIA ODPOWIEDNICH USZCZELNIEŃ DLA WPROWADZANYCH KABLI I RUR Rodzaj fundamentu/ Struktura ściany Uszczelnienia wg normy DIN część 4 Wilgotności gleby oraz woda nienapierająca Uszczelnienia wg normy DIN część 6 Woda stojąca oraz woda napierająca Nr. 1 Nr. 5 ściana murowana ściana murowana Ściana murowana uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku Nr. 2 Nr. 6 ściana betonowa ściana betonowa Ściana betonowa uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku Nr. 3 Nr. 7 ściana typu sandwich ściana typu sandwich Ściana typu sandwich uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku Ściana typu sandwich z termiczną izolacją Nr. 4 Nr. 8 izolacja termiczna ściana typu sandwich izolacja termiczna ściana typu sandwich uszczelnienie na zewnątrz budynku uszczelnienie na zewnątrz budynku BETON WODOODPORNY, ZGODNIE Z NORMĄ DIN 1045 Ściana z betonu wodoodpornego Ściana z betonu wodoodpornego oraz z termiczną izolacją Ściana typu sandwich z betonu wodoodpornego Ściana typu sandwich z betonu wodoodpornego oraz z termiczną izolacją Nr. 9 Nr. 10 Nr. 11 Nr. 12 ściana ściana betonowa betonowa izolacja termiczna ściana typu sandwich izolacja termiczna ściana typu sandwich Jeśli nie znalazłeś wśród powyższych przykładów ściany swojej konstrukcji, prosimy o dostarczenie szkicu. 4

5 Katalog SPIS TREŚCI PRZEPUSTY KABLOWE SYSTEM PRZEPUSTÓW KABLOWYCH HSI 150 Przepusty do zabetonowania, flansza z tworzywa 6 9 Pokrywy systemowe do uszczelnienia kabli Pokrywy systemowe do uszczelnienia rur osłonowych System prowadzenia i ochrony kabli Akcesoria 21 Przepusty kablowe SYSTEM PRZEPUSTÓW KABLOWYCH HSI 90 Przepusty do zabetonowania, flansza aluminiowa Pokrywy systemowe do uszczelnienia kabli Pokrywy systemowe do uszczelnienia rur osłonowych System prowadzenia i ochrony kabli Akcesoria 31 GUMOWE WKŁADY USZCZELNIAJĄCE GUMOWE WKŁADY USZCZELNIAJĄCE DO KABLI Standardowe gumowe wkłady uszczelniające Gumowe wkłady uszczelniające Gumowe wkłady uszczelniające na indywidualne zamówienie (wykonanie zamknięte i dzielone) RURY PRZEPUSTOWE EXTRA Rury przepustowe standardowe oraz z kołnierzami Extra PRZEPUSTY UZIEMIAJĄCE PRZEPUSTY DACHOWE OGÓLNE WARUNKI HANDLOWE Ogólne Warunki Handlowe 5

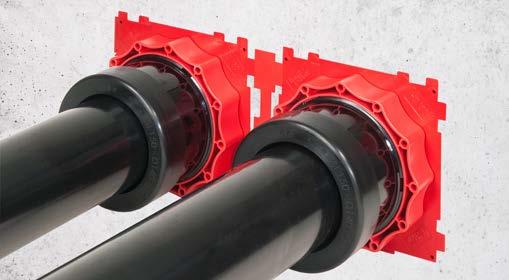

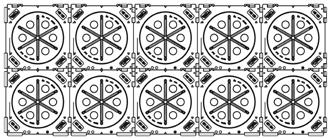

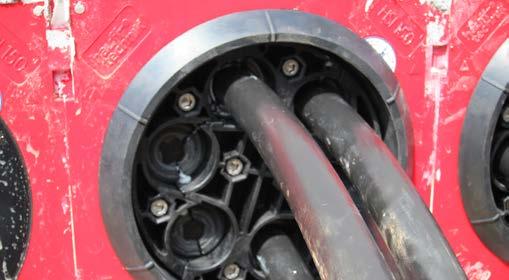

6 System przepustów kablowych HSI 150 HSI 150 VARIA PRZEPUST KABLOWY Z MOŻLIWOŚCIĄ DOPASOWANIA DO GRUBOŚCI ŚCIANY ZASTOSOWANIE: do zabetonowania Przepust do zabetonowania HSI 150 Varia: Przepust do zabetonowania HSI 150-GSM Varia: dopasowanie do grubości ściany bezpośrednio na budowie możliwość łączenia w pakiety poprzez system pióro-wpust przepust dwustronny, możliwość zastosowania pokryw uszczelniających z obu stron możliwość zastosowania pokryw uszczelniających do kabli oraz gładkich i karbowanyh rur osłonowych występuje w wersji dla ścian typu sandwich płynna regulacja do pożądanej grubości ściany bezpośrednio na budowie tworzenie pakietów poprzez system pióro-wpust możliwość zastosowania z jednej strony pokryw systemowych do kabli oraz wykorzystanie mufy wtykowej do uszczelnienia gładkich rur osłonowych 210 mm Wymiar ramy 220 x 220 mm 430 mm regulowana długość mm Zastosowanie z pokrywami systemowymi KES-M 150 Zastosowanie z pokrywami do gładkich rur osłonowych Uszczelnienie kabli za pomoca pokryw HSI 150-DG Przepusty HSI 150-GSM Varia połączone w pakiety i zabetonowane 6

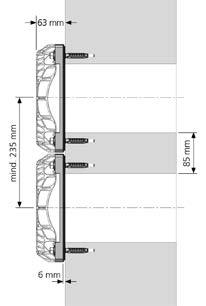

7 System przepustów kablowych HSI 150 HSI 150 VARIA PRZEPUST KABLOWY Z MOŻLIWOŚCIĄ DOPASOWANIA DO GRUBOŚCI ŚCIANY HSI 150 VARIA PRZEPUST KABLOWY Produkt Przepust kablowy HSI 150 Varia Przepust kablowy HSI 150 Varia Do grubość ściany (w mm) Nr katalogowy Numer artykułu Zdjęcie HSI 150-K2- Varia/ HSI 150-K2- Varia/ HSI 150-K2- Varia/ HSI 150-K2- Varia/ Dopasowanie przepustu do żądanej grubości ściany następuje poprzez ustawienie właściwej wartości i dokręcenie opaski za pomocą specjalnego klucza (znajduje się w zakresie dostawy). Przepusty kablowe HSI 150-GSM VARIA PRZEPUST KABLOWY Produkt Przepust kablowy HSI 150-GSM Varia dla rura-ø 110 mm Przepust kablowy HSI 150-GSM Varia dla rura-ø 125 mm Przepust kablowy HSI 150-GSM Varia dla rura-ø 160 mm Do grubość ściany (w mm) Nr katalogowy Numer artykułu Zdjęcie HSI 150-GSM110- Varia/ HSI 150-GSM110- Varia/ HSI 150-GSM110- Varia/ HSI 150-GSM110- Varia/ HSI 150-GSM125- Varia/ HSI 150-GSM125- Varia/ HSI 150-GSM125- Varia/ HSI 150-GSM125- Varia/ HSI 150-GSM160- Varia/ HSI 150-GSM160- Varia/ HSI 150-GSM160- Varia/ HSI 150-GSM160- Varia/ AKCESORIA Produkt Nr katalogowy Numer artykułu Zdjęcie Dystanse - zestaw 2 dystansów zwiększających odległość od osi przepustu o 40 mm (oddzielne zamówienie) HSI-AH

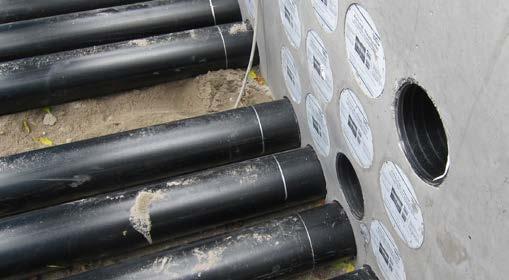

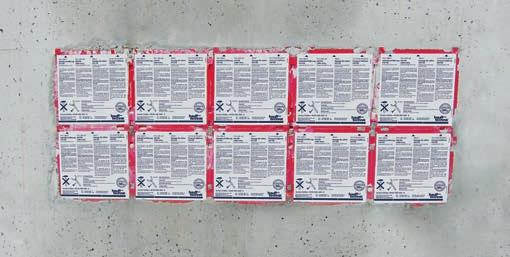

8 System przepustów kablowych HSI 150 PRZEPUSTY DO ZABETONOWANIA I FLANSZA Z TWORZYWA ZASTOSOWANIE: do zabetonowania Przepust do zabetonowania HSI 150-K/X: Przepust do zabetonowania HSI 150-K2/X: Przepust do zabetonowania HSI 150-GSM: przepust jednostronny, zastosowanie pokryw uszczelniających tylko z jednej strony minimalna grubość ściany 70 mm zastosowanie dwóch pokryw (wykręcanej i wybijanej) gwarantuje szczelność w ścianach o grubości od mm (w długościach co 10 mm) dostępne dla ścian o grubości 150 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie wodo i gazoszczelność po zabetonowaniu do 2,5 barów przepust dwustronny, możliwość zastosowania pokryw uszczelniających z obu stron minimalna grubość ściany 100 mm dostępne dla ścian o grubości 100 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie obustronnie zaślepiony pokrywami występuje również w wersji dla ścian typu sandwich wodo i gazoszczelność po zabetonowaniu do 2,5 barów przepust dwustronny z jednej strony zakończony mufą wtykową do uszczelnienia rur gładkich, z drugiej do podłączenia pokrywy systemowej atrakcyjne cenowo podłączenie gładkiej rury osłonowej minimalna grubość ściany dla rur o średnicy 110 i 125 mm mm minimalna grubość ściany dla rur o średnicy 160 mm mm maksymalna grubość ściany 500 mm wodo i gazoszczelność po zabetonowaniu do 2,5 barów w zależności od szczelności gładkiej rury osłonowej wymiar ramy 220 x 220 mm 430 mm 210 mm 210 mm mm Przykładowa konstrukcja pakietu w układzie 2 x 5, grubość ściany 200 mm. Nr katalogowy: HSI 150-2x5-K2/200 ZASTOSOWANIE: Pakiet dwustronnych przepustów HSI 150 zamocowany w szalunku woda nienapierająca, beton wodoodporny Flansza z tworzywa HSI 150-DFK: zabudowana poziomica flansza wykonana z poliamidu wzmocnionego włóknem szklanym wysoka wytrzymałość na uszkodzenia maksymalna stabilność dzięki zastosowaniu żeber wzmacniających dodatkowa uszczelka z gumy EPDM elementy mocujące wyposażone w pierścienie uszczelniające przed wnikaniem wody elementy mocujące wykonane ze stali nierdzewnej V4A (AISI 316L) odporność na słoną wodę Flansza z tworzywa HSI 150-DFK Przekrój i wymiarowanie 8

9 System przepustów kablowych HSI 150 PRZEPUSTY DO ZABETONOWANIA I FLANSZA Z TWORZYWA HSI 150 PRZEPUSTY DO ZABETONOWANIA Produkt Nr katalogowy Numer artykułu Zdjęcie Jednostronny przepust kablowy do ściany o grubości minimalnej 70 mm Dwustronny przepust kablowy do ściany o grubości minimalnej 100 mm HSI 150-K/X X = grubość ściany w mm HSI 150-K2/X X = grubość ściany w mm XXX * XXX * 1 Przepusty kablowe Dwustronny przepust kablowy do ściany typu sandwich HSI 150-K2-EW/X X = grubość ściany w mm XXX * 1 Dwustronny przepust kablowy z mufą wtykową do rur o Ø zew. 110 mm, minimalna grubość ściany 120 mm HSI 150-GSM 110/X * 2 X = grubość ściany w mm * 1 Dwustronny przepust kablowy z mufą wtykową do rur o Ø zew. 125 mm, minimalna grubość ściany 120 mm HSI 150-GSM 125/X * 2 X = grubość ściany w mm * 1 Dwustronny przepust kablowy z mufą wtykową do rur o Ø zew. 160 mm, minimalna grubość ściany 180 mm (możliwość połączenia w pakiet jedynie przy użyciu dystansów) HSI 150-GSM 160/X X = grubość ściany w mm * 1 Dystanse - zestaw 2 dystansów zwiększających odległość od osi przepustu o 40 mm, możliwe do zastosowania z HSI 150 oraz HSI 90 HSI-AH * 1 Numer artykułu dla grubości ściany zajdziecie Państwo na Standardowa długość: od 70 do 500 mm (zwiększana co 10 mm) * 2 możliwe ograniczenie, co do ilości i średnicy kabli Przepusty ukośne do ścian (30, 45 i 60 ) i niestandardowe rozwiązania zgodne z normą DIN 18195, dostępne na zapytanie HSI 150 FLANSZA Z TWORZYWA Produkt Nr katalogowy Numer artykułu Zdjęcie Flansza z tworzywa z elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) HSI 150-DFK Kartusz 290 ml, elastyczny uszczelniacz do optymalizacji połączenia flanszy ze ścianą EGO MS

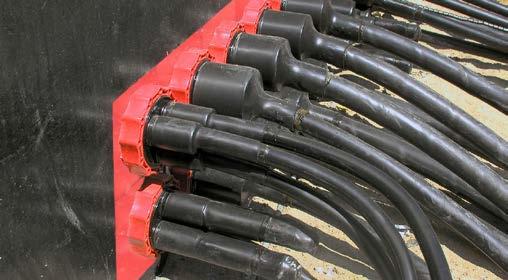

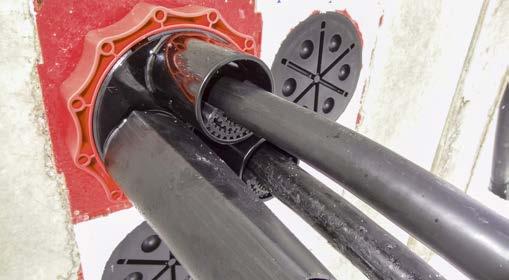

10 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI Uszczelnienie w technice termokurczliwej HSI 150-D1/80, -D3/58 i -D7/33: szeroki zakres zastosowania łatwy i pewny montaż dzięki zatrzaskowi bagnetowemu zestaw zawiera taśmy centrujące w wersjach HSI 150-D1/80 oraz HSI 150-D3/58 niewykorzystane otwory mogą zostać zamknięte korkami zaślepiającymi VS 32/34 lub VS 58/60 wersja z opaskami zimnokurczliwymi dostępna na życzenie klienta odporność na promienie UV i ozon odporność na działanie oleju transformatorowego Stacja kontenerowa: kable niskiego napięcia uszczelnione pokrywami HSI 150-D1/80 Taśmy centrujące zamontowane wewnątrz króćców pokrywy HSI 150-D3/58 Przekrój przez ścianę Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Ściana betonowa Uszczelka trójwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Kabel Mankiet gumowy Opaska termokurczliwa lub zimnokurczliwa Pierścień dociskowy i uszczelka o-ringowa X = Grubość ściany 10

11 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI HSI 150 POKRYWY SYSTEMOWE, USZCZELNIENIA W TECHNICE TERMOKURCZLIWEJ Produkt Pokrywa systemowa zaślepiająca Pokrywa systemowa z jednym króćcem, 1 szt opaski termokurczliwej, 1 szt taśmy centrującej Zakres zastosowania średnica kabla/rury-ø Zaślepienie otworu w przepuście Nr katalogowy Numer artykułu Zdjęcie HSI 150-D mm HSI 150-D1/ Przepusty kablowe Pokrywa systemowa z trzema króćcami, 3 szt opaski termokurczliwej Pokrywa systemowa z siedmioma króćcami, 7 szt opaski termokurczliwej mm HSI 150-D3/ mm HSI 150-D7/ Wersja z opaskami zimnokurczliwymi na zapytanie. HSI 150 AKCESORIA Produkt Zastosowanie Nr katalogowy Numer artykułu Zdjęcie Korek zaślepiający do pokryw systemowych HSI 150-D7/33 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Korek zaślepiający do pokryw systemowych HSI 150-D3/58 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Taśma centrująca -3 paski elastomerowe 30 x 430 mm, grubość 7mm. Zaślepienie otworów rezerwowych w pokrywie Do centrowania uszczelnianych kabli w króćcach pokrywy systemowej VS 32/ VS 58/ HSI-ZB HSI 150 OPASKI NAPRAWCZE/DODATKOWE Produkt Dla pokryw Nr katalogowy Numer artykułu Opaski dodatkowe do pokryw systemowych HSI 150 Opaski naprawcze do pokryw systemowych HSI 150 HSI 150-D1/80 TM HSI 150-D3/58 TM HSI 150-D7/33 TM HSI 150-D1/80 TMR HSI 150-D3/58 TMR HSI 150-D7/33 TMR

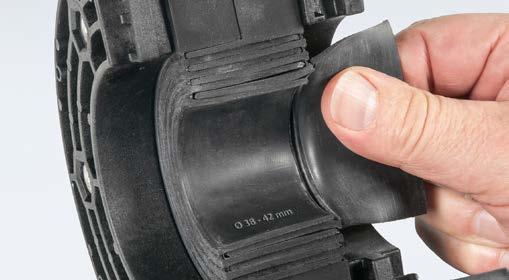

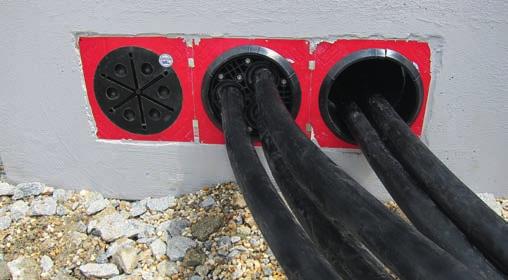

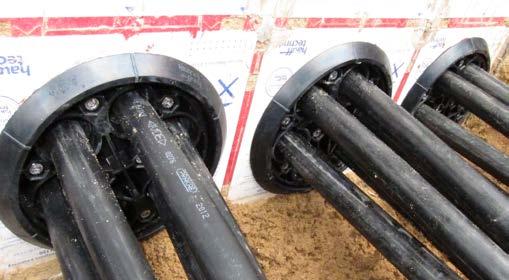

12 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI Pokrywa systemowa do montażu na istniejących kablach HSI 150-DG: pokrywa dzielona do montażu na istniejących kablach indywidualne dopasowanie średnicy kabla na budowie opisane średnice listków korki zaślepiające dla pokryw HSI 150-DG-3/24-54 oraz HSI 150-DG-6/10-36 są dostarczane wraz z pokrywami odporność na działanie oleju transformatorowego testowana przez ponad 90 dni w Instytucie KIWA płyty dociskowe wykonane z poliamidu 6.6 z dodatkiem włókien szklanych 30% śruby i nakrętki wykonane ze stali nierdzewnej V4A (AISI 316L) wodo i gazoszczelność do 2,5 barów Kable uszczelnione przy pomocy HSI 150-DG-6/10-36 Rożne fazy instalacji systemu HSI 150-DG-3/24-54 Uszczelka ochronna śrubunku HSI 150-PA-3/24-54 HSI 150-DG: opisane średnice na każdym z listków 12

13 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI HSI 150 POKRYWY SYSTEMOWE DO MONTAŻU NA ISTNIEJĄCYCH KABLACH Produkt Pokrywa systemowa do montażu na istniejących kablach z jednym otworem wraz z dzielonym adapterem Pokrywa systemowa do montażu na istniejących kablach z jednym otworem wraz z dzielonym adapterem Pokrywa systemowa do montażu na istniejących kablach z 3 otworami wraz z dzielonym adapterem i 3 zaślepkami Pokrywa systemowa do montażu na istniejących kablach z 6 otworami wraz z dzielonym adapterem i 6 zaślepkami Zakres zastosowania kabel/rura Ø zew. Nr katalogowy Numer artykułu Zdjęcie mm HSI 150-DG-1/ mm HSI 150-DG-1/ mm HSI 150-DG-3/ mm HSI 150-DG-6/ W dostawie pokrywy systemowej HSI 150-DG zawarte są: sztyft poślizgowy, nożyk i chusteczka czyszcząca. Przepusty kablowe HSI 150 DG AKCESORIA Produkt Zastosowanie Nr katalogowy Numer artykułu Zdjęcie Uszczelka ochronna śrubunku do pokrywy systemowej HSI 150-DG-3/24-54 Do ochrony gniazda śruby przed zabrudzeniem HSI 150-PA-3/ Uszczelka ochronna śrubunku do pokrywy systemowej HSI 150-DG-6/10-36 Do ochrony gniazda śruby przed zabrudzeniem HSI 150-PA-6/ Klucz dynamometryczny 4-20 Nm, ¼ cala 1 Adapter do wkrętarki, ¼ cala 2 Przedłużki 150 mm, ¼ cala 1 Przedłużka 100 mm, ¼ cala 1 Końcówka M6, SW 5, ¼ cala 1 Adapter do nasadek M6, 100 mm, ¼ cala 1 Adapter do nasadek M8, 50 mm, ¼ cala Narzędzia do montażu pokryw systemowych HSI 150-DG HSI 150-DG-W

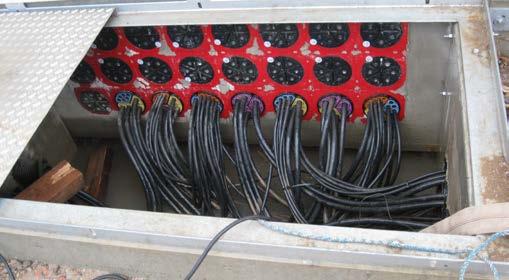

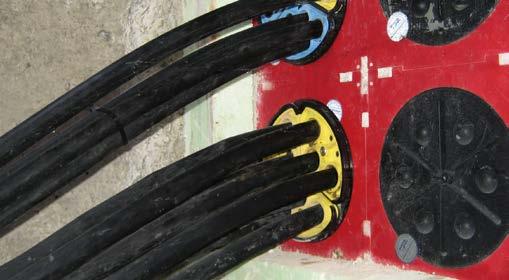

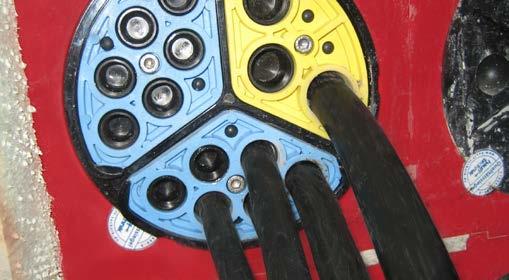

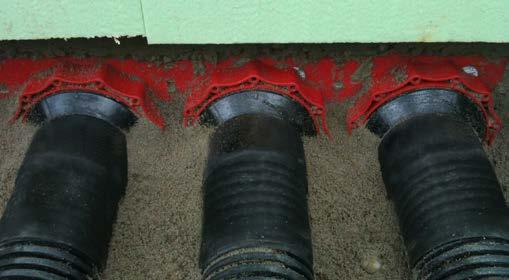

14 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI SEGMENTO HSI 150-SEGMENTO: wyjątkowo elastyczne i miękkie uszczelnienie do kabli o Ø zew. od 5 do 31 mm niezależny montaż poszczególnych segmentów szybki i niezawodny montaż szybka instalacja poszczególnych segmentów dowolność modyfikacji segmentów punkt kontroli poprawności montażu łatwa i szybka możliwość dodania lub wymiany przewodu w dowolnym momencie wszystkie otwory segmentu zamknięte fabrycznie zaślepkami wodo i gazoszczelność do 0,5 bara, (od strony zewnętrznej) HSI uszczelnione przewody sterujące w stacji kontenerowej HSI SEGMENTO punkty kontroli poprawności montażu oraz fabryczne zaślepki Uszczelnienie kabli oświetlenia ulicznego z zastosowaniem SEGMENTO 14

15 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI HSI 150-SEGMENTO Produkt Nr katalogowy Numer artykułu Zdjęcie Element bazowy - pokrywa systemowa Segmento Segment fioletowy, zakres zastosowania dla 2 kabli o średnicy mm, dołączone 2 zaślepki Segment żółty, zakres zastosowania dla 3 kabli o średnicy mm, dołączone 3 zaślepki Segment niebieski, zakres zastosowania dla 6 kabli o średnicy mm, dołączonych 6 zaślepek Segment żółty, zakres zastosowania dla 6 kabli o średnicy 5 15 mm, dołączonych 8 zaślepek HSI 150-S SEG 2/ SEG 3/ SEG 6/ SEG 8/ Przepusty kablowe ZESTAW MONTAŻOWY SEGMENTO Produkt Nr katalogowy Numer artykułu Zdjęcie KKS - zestaw do montażu na otworze o Ø wew 150 mm zestaw zawiera: 1x flansza z tworzywa HSI 150-DFK ze śrubami mocującymi, 1x HSI pokrywa systemowa 150-S3, 3x odpowiednie segmenty SEG x/xx, 1x sztyft poślizgowy GMS, 1x instrukcja montażu KKS przykład zamówienia: KKS 338 zawiera: 1x HSI 150-DFK, 1x HSI 150-S3, 2x SEG 3/26, 1x SEG 8/15, 1x GMS SEGMENTO AKCESORIA Produkt Nr katalogowy Numer artykułu Zdjęcie Sztyft poślizgowy SEGMENTO 10 g Szablon pomiarowy SEGMENTO do określania rodzaju segmentu dla odpowiednich średnic kabli Wkrętak dynamometryczny (1,2 Nm) SEGMENTO z sygnalizacja dźwiękową GMS BSS DMS

16 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA RUR OSŁONOWYCH Pokrywa systemowa z mufą wtykową HSI 150 D (Ø zew. rury ) GSM: Pokrywa systemowa w technice manszetowej HSI 150 M (Ø zew. rury): Pokrywa systemowa w technice opasek zimnokurczliwych HSI 150 D (Ø zew. rury) KS: dla gładkich rur osłonowych szybka i prosta instalacja, bez dodatkowych połączeń ekonomiczne rozwiązanie szybki i niezawodny montaż wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych do zastosowania z gładkimi i karbowanymi rurami osłonowymi opatentowane obręcze stalowe do wzmocnienia konstrukcji rur karbowanych podczas ich uszczelniania (wymagane podanie rodzaju i producenta rury) stabilne, elastyczne połączenie za pomocą specjalnych manszet i opasek wykonanych ze stali nierdzewnej V4A (AISI 316L) wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych dla rur karbowanych opaski zimnokurczliwe, niewymagające użycia dodatkowych narzędzi system uszczelniający bezpieczny dla każdego rodzaju rur wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych Uszczelnienie rur karbowanych pokrywą systemową w technice manszetowej HSI 150-M 168 Uszczelnienie rur karbowanych pokrywą systemową z opaskami zimnokurczliwymi HSI 150-D 110-KS Uszczelnienie gładkościennej rury osłonowej Ø 125 pokrywą systemową z mufą wtykową HSI 150-D 125-GSM 16

17 System przepustów kablowych HSI 150 POKRYWY SYSTEMOWE DO USZCZELNIENIA RUR OSŁONOWYCH HSI 150 POKRYWA SYSTEMOWA Z MUFĄ WTYKOWĄ DO RUR GŁADKICH Produkt Pokrywa systemowa do rur Pokrywa systemowa do rur Zewnętrzna średnica rury Nr katalogowy Numer artykułu Zdjęcie 110 mm HSI 150-D 110-GSM mm HSI 150-D 125-GSM Przepusty kablowe Pokrywa systemowa do rur 160 mm HSI 150-D 160-GSM HSI 150 POKRYWA SYSTEMOWA W TECHNICE MANSZETOWEJ DO RUR GŁADKICH I KARBOWANYCH Produkt Zewnętrzna średnica rury Nr katalogowy Numer artykułu Zdjęcie Pokrywa systemowa do rur gładkich HSI 150-M Pokrywa systemowa do rur karbowanych ze stalowymi 110 mm HSI 150-M 110-WR* pierścieniami stabilizującymi Pokrywa systemowa do rur gładkich HSI 150-M Pokrywa systemowa do rur karbowanych ze stalowymi 125 mm HSI 150-M 125-WR* pierścieniami stabilizującymi Pokrywa systemowa do rur gładkich 140 mm HSI 150-M Pokrywa systemowa do rur gładkich HSI 150-M Pokrywa systemowa do rur karbowanych ze stalowymi pierścieniami stabilizującymi 160 mm HSI 150-M 168-WR* * W przypadku uszczelniania rury karbowanej niezbędne jest użycie stalowych pierścieni stabilizujących. W tym celu należy podać producenta rury i jej typ. HSI 150 POKRYWA SYSTEMOWA Z OPASKAMI ZIMNOKURCZLIWYMI DO RUR KARBOWANYCH Produkt Pokrywa systemowa do rur karbowanych Pokrywa systemowa do rur karbowanych Zewnętrzna średnica rury Nr katalogowy Numer artykułu Zdjęcie 110 mm HSI 150-D 110-KS mm HSI 150-D 125-KS HSI 150 ZIMOKURCZLIWE OPASKI DODATKOWE Produkt Do pokryw systemowych Nr katalogowy Numer artykułu Opaski dodatkowe dla HSI 150 HSI 150-D 110-KS KS HSI 150-D 125-KS KS

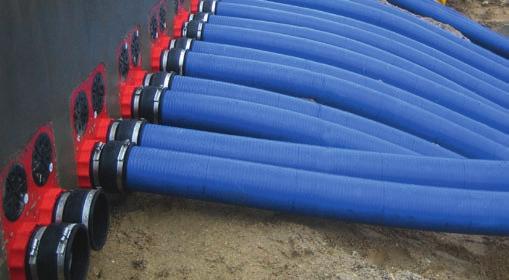

18 System przepustów kablowych HSI 150 SYSTEM PROWADZENIA I OCHRONY KABLI ZASTOSOWANIE: beton wodoodporny System prowadzenia i ochrony kabli KES-M 150: wodo- i gazoszczelny system prowadzenia i ochrony kabli, szczelność do 2,5 bara (ciśnienie zewnętrzne) do połączenia z przepustem systemowym HSI 150 wysoka sztywność obwodowa rury elastyczne połączenie mankietami z gumy EPDM i opaskami zaciskowymi ze stali nierdzewnej V4A (AISI 316L) gładka powierzchnia wewnętrzna rury ułatwiająca zaciąganie kabli uszczelnienie końców rur techniką termokurczliwą, mankietami gumowymi lub gumowymi wkładami uszczelniającymi możliwe połączenie z powszechnie stosowanymi rurami osłonowymi możliwość dostarczenia rur w zwojach (do 25m) możliwość łączenia za pomocą KES-M 150 HTV Przekrój przez ścianę Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Ściana betonowa Uszczelka trójwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Kabel Szczelne połączenie rury Hateflex z pokrywą systemową HSI 150 Mankiet gumowy X = Grubość ściany Opaska termokurczliwa lub zimnokurczliwa Pierścień dociskowy i uszczelka o-ringowa WYTRZYMAŁA RURA Z TWORZYWA SZTUCZNEGO Z GŁADKĄ POWIERZCHNIĄ WEWNĘTRZNĄ DLA ŁATWEGO ZACIĄGANIA KABLI Øi = 150 MM Długość (m) Nr katalogowy Numer artykułu Zdjęcie 2 Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ Hateflex 14150/ specjalne zamówienie na zapytanie 18

19 System przepustów kablowych HSI 150 SYSTEM PROWADZENIA I OCHRONY KABLI KES-M 150 SYSTEM PROWADZENIA I OCHRONY KABLI Produkt Nr katalogowy Numer artykułu Zdjęcie Mufa łącząca do przedłużania rury Hateflex Pokrywa systemowa do połączenia rury Hateflex z zabetonowanym przepustem HSI 150 Cementowa rura zespolona (długość 500 mm) z mankietem przepust podłogowy do podłączenia rury osłonowej Hateflex Zestaw przyłączeniowy do montażu rury osłonowej w przewiercie lub rurze przepustow do przyłączania rury osłonowej Hateflex do przewiertów lub rur przepustowych Ø 200 mm maks. grubość ściany 500 mm * Mankiet uszczelniający KES-M 150-WE z wkładem uszczelniającym w wersji dzielonej, z systemem wyjmowanych listków gumowych do uszczelniania kabli na końcu węża Hateflex 14150: 1 kabel Ø mm lub 3 kable Ø mm lub 6 kabli Ø 8-36 mm wkład fabrycznie zaślepiony, montaż mankietu przed położeniem kabli Mankiet uszczelniający do zamontowania gumowego wkładu WE 160-z/d na końcu rury Hateflex (niezbędny montaż przed zaciągnięciem kabla) Wkład uszczelniający w wersji dzielonej z systemem wyjmowanych listków gumowych do montażu w mankiecie KES-M 150-WE do uszczelnienia kabli: 1 kabel Ø mm lub 3 kable Ø mm lub 6 kabli Ø 8-36 mm wkład fabrycznie zaślepiony Dzielony gumowy wkład do uszczelnienia kabli dla KES-M 150 WE, wykonywany na zamówienie gdzie: z= ilość kabli d= średnica zewnętrzna kabli * inne odmiana na stronie KES-M 150 HTV KES-M 150-D KES-M150-ZVR 150/ KES-M 150-KB-Set KES-M 150 WE160- SG-1/48-83 KES-M 150 WE160- SG-3/22-54 KES-M 150 WE160- SG-6/ KES-M 150-WE WE 160-SG-1/ WE 160-SG-3/ WE 160-SG-6/ WE 160-z/d np. KES-M 150 WE160-SG-6/8-36 np. WE 160-SG-3/22-54 Przepusty kablowe AKCESORIA Produkt Nr katalogowy Numer artykułu Zdjęcie Zestaw mocujący KES-M ZVR-FUBO-Fix Szyna C (długość 1200 mm) z czterema bolcami uziemiającymi oraz regulacją wysokości Mocowanie zestawu rur Ø 160 mm nadaje się do mocowania KES-M150-ZVR150 / 500 w zestawie mocującym z elementami mocującymi (maks. 4 sztuki do zamontowania) KES-M ZVR-FUBO-FIX Befestigungsbogen für KES-M ZVR- FUBO-FIX

20 System przepustów kablowych HSI 150 SYSTEM PROWADZENIA I OCHRONY KABLI KES-M 150 SYSTEM PROWADZENIA I OCHRONY KABLI Produkt Nr katalogowy Numer artykułu Zdjęcie Do połączenia gładkich rur osłonowych o średnicy zew. 110 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) Do połączenia gładkich rur osłonowych o średnicy zew. 125 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) Do połączenia gładkich rur osłonowych o średnicy zew. 160 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) KES-M 150-M CR 110 KES-M 150-M CR 125 KES-M 150-M CR 160 Do uszczelnienia w przewiercie za pomocą gumowych wkładów uszczelniających HRD (średnica zewnętrzna rury 160 mm) KES-M 150-R Uchwyty dystansowe 2x3 do montażu rury Hateflex KES 150-2x3 KA * Stabilizacyjne pierścienie stalowe CR są niezbędne do połączenia rur karbowanych. HSI 150 / KES 150 NARZĘDZIA I ZESTAW MONTAŻOWY Produkt Nr katalogowy Numer artykułu Zdjęcie Zestaw narzędzi montażowych składający się z: 1 Klucz dynamometryczny 4-20 Nm, ¼ cala, 1 Przedłużka 150 mm, ¼ cala, 1 Końcówka SW 13, ¼ cala, 1 Końcówka SW 8, ¼ cala 1 Klucz dynamometryczny 4-20 Nm, ¼ cala 1 Adapter do wkrętarki, ¼ cala 2 Przedłużki 150 mm, ¼ cala 1 Przedłużka 100mm, ¼ cala 1 Końcówka M6, SW 5, ¼ cala 1 Adapter do nasadek M6, 100 mm, ¼ cala 1 Adapter do nasadek M8, 50 mm, ¼ cala KES-M-W HSI 150-DG-W

21 System przepustów kablowych HSI 150 AKCESORIA HSI AKCESORIA Produkt Nr katalogowy Numer artykułu Zdjęcie Klucz do pokryw Klucz do pokryw, ułatwia odkręcanie pokryw systemowych przy izolacji budynku do 100 mm Korki zaślepiające do pokryw systemowych HSI 150-D7/33 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Korki zaślepiające do pokryw systemowych HSI 150-D3/58 (dostępne na sztuki lub w opakowaniu po 10 sztuk) SLS 6G SLS 6GD VS 32/34 VS 58/ Przepusty kablowe Zestaw 3 elastomerowych taśm centrujących o wymiarach 30 x 430 mm. Do centrowania uszczelnianych kabli w króćcach pokrywy systemowej HSI-ZB Opaska trójpalczasta do pokrywy systemowej HSI 150-D7/33 Opaska trójpalczasta do pokrywy systemowej HSI 150-D3/58 Opaska czteropalczasta do pokrywy systemowej HSI 150-D7/33 Opaska czteropalczasta do pokrywy systemowej HSI 150-D3/58 AK.3F ,2 AK.3F AK.4F AK.4F Sztyft poślizgowy 200 g GML Taśma z klejem topliwym, klejenie na zimno, długość 3 m, szerokość ok. 35 mm Hatetherm Scapa Preparat bezzapachowy do czyszczenia kabli, ulatnia się nie pozostawiając śladów, 1000 ml KR M.T.X Kartusz 290 ml: elastyczny uszczelniacz do optymalizacji połączenia flanszy ze ścianą EGO MS Wkrętak dynamometryczny (1,2 Nm) SEGMENTO z sygnalizacją dźwiękową DMS

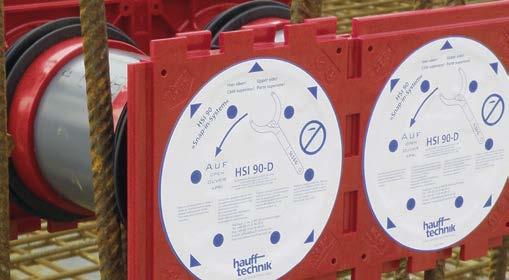

22 System przepustów kablowych HSI 90 PRZEPUSTY DO ZABETONOWANIA I FLANSZA ALUMINIOWA ZASTOSOWANIE: beton wodoodpornyrny Przepust do zabetonowania HSI 90-K/X: jednostronny przepust, zastosowanie systemowych pokryw uszczelniających tylko z jednej strony minimalna grubość ściany 70 mm dostępne do ścian o grubości 70 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie wodo i gazoszczelne pokrywy systemowe wodo i gazoszczelność po zabetonowaniu do 2 barów Przepust do zabetonowania HSI 90-K2/X: dwustronny przepust, możliwość zastosowania systemowych pokryw uszczelniających z obu stron minimalna grubość ściany 100 mm dostępne do ścian o grubości 100 mm system pióro-wpust umożliwiający połączenie przepustów w pakiet na budowie wodo i gazoszczelne pokrywy z obu stron wodo i gazoszczelność po zabetonowaniu do 2 barów 135 mm 135 mm wymiar ramy 145 x 145 mm 685 mm 280 mm Przykład pakietu 2x5, grubość ściany 200 mm. Nr katalogowy: HSI 90-2x5-K2/200 Dwustronny przepust HSI 90 zamontowany w szalunku ZASTOSOWANIE: woda nienapierająca, beton wodoodporny Flansza aluminiowa HSI 90-DF: Flansza aluminiowa HSI 90-DF mm Przekrój i wymiarowanie 46 46mm do zastosowania z pokrywami systemowymi HSI 90 flansza aluminiowa z kataforyczną powłoką KTL (doskonała ochrona przed korozją) do uszczelniania istniejących otworów uszczelnienia dla otworów Ø max 90 mm przeznaczony do ścian modułowych i systemów kontenerowych dostawa zawiera kompletne uszczelnienie z uszczelką z chloroprenu o grubości 10 mm i elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) mm Kernbohrung max.90 mm dla otworu o średnicy max 90 mm min. 185 mm 10 mm mm 22

23 System przepustów kablowych HSI 90 PRZEPUSTY DO ZABETONOWANIA I FLANSZA ALUMINIOWA HSI 90 PRZEPUSTY DO ZABETONOWANIA Produkt Nr katalogowy Numer artykułu Zdjęcie Jednostronny przepust kablowy do ściany o grubości minimum 70 mm HSI 90-K/X X = grubość ściany w mm * Przepusty kablowe Dwustronny przepust kablowy do ściany o grubości minimum 100 mm HSI 90-K2/X X = grubość ściany w mm * * Numer artykułu dla grubości ściany zajdziecie Państwo na HSI 90 FLANSZA ALUMINIOWA Produkt Nr katalogowy Numer artykułu Zdjęcie Flansza aluminiowa z elementami mocującymi do ściany wykonanymi ze stali nierdzewnej V4A (AISI 316L) HSI 90-DF Kartusz 290 ml: elastyczny uszczelniacz do optymalizacji połączenia flanszy ze ścianą EGO MS

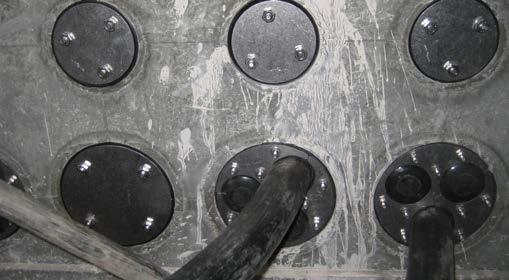

24 System przepustów kablowych HSI 90 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI Uszczelnienie w technice termokurczliwej HSI 90-D1/75, -D3/32 oraz -D6/20: szeroki zakres zastosowania łatwy i pewny montaż dzięki zatrzaskowi bagnetowemu zestaw taśm centrujących dla HSI 90-D1/75 niewykorzystane otwory zapasowe mogą zostać zamknięte korkami zaślepiającymi VS 20, VS32/34 wersja z opaskami zimnokurczliwymi dostępna na życzenie klienta odporność na promienie UV i ozon odporność na działanie oleju transformatorowego Stacja kontenerowa, kable niskiego napięcia uszczelnione pokrywami HSI 90-D1/75 i HSI 90-D3/32 Przekrój przez ścianę Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Ściana betonowa Uszczelka trójwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Kabel Mankiet gumowy Opaska termokurczliwa lub zimnokurczliwa Pierścień dociskowy i uszczelka o-ringowa X = Grubość ściany 24

25 System przepustów kablowych HSI 90 POKRYWY SYSTEMOWE DO USZCZELNIENIA KABLI HSI 90 USZCZELNIENIE W TECHNICE TERMOKURCZLIWEJ Produkt Pokrywa systemowa zaślepiająca Pokrywa systemowa z jednym króćcem, 1 szt opaski termokurczliwej, 1 szt taśmy centrującej Zakres zastosowania kabel/rura Ø zew. Nr katalogowy Numer artykułu Zdjęcie Zaślepienie otworu w przepuście HSI 90-D mm HSI 90-D1/ Przepusty kablowe Pokrywa systemowa z trzema króćcami, 3 szt opasek termokurczliwych, 3 szt taśm centrujących Pokrywa systemowa z sześcioma króćcami, 6 szt opasek termokurczliwych, 6 szt taśm centrujących mm HSI 90-D3/ mm HSI 90-D6/ Wersja z opaskami zimnokurczliwymi na zapytanie. HSI 90 AKCESORIA Produkt Zastosowanie Nr katalogowy Numer artykułu Zdjęcie Korek zaślepiający do pokryw systemowych HSI 90-D6/20 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Korek zaślepiający do pokryw systemowych HSI 90-D3/32 (dostępne na sztuki lub w opakowaniu po 10 sztuk) Zaślepienie otworów rezerwowych VS 20 VS 32/ Taśma centrująca - 3 paski elastomerowe 30 x 430 mm Do centrowania uszczelnianych kabli w króćcach pokrywy systemowej HSI-ZB HSI 90 OPASKI NAPRAWCZE/DODATKOWE Produkt Do pokryw systemowych Nr katalogowy Numer artykułu Opaski dodatkowe dla HSI 90 Opaski naprawcze dla HSI 90 HSI 90-D1/75 TM HSI 90-D3/32 TM HSI 90-D6/20 TM HSI 90-D1/75 TMR HSI 90-D3/32 TMR HSI 90-D6/20 TMR

26 System przepustów kablowych HSI 90 POKRYWY SYSTEMOWE DO USZCZELNIENIA RUR OSŁONOWYCH Pokrywa systemowa w technice manszetowej HSI 90 M (Ø zew. rury): Pokrywa systemowa w technice opasek zimnokurczliwych HSI 90 D 75-KS: do rur gładkich i karbowanych opatentowane obręcze stalowe do wzmocnienia konstrukcji rur karbowanych podczas ich uszczelniania (wymagane podanie rodzaju i producenta rury) stabilne, elastyczne połączenie za pomocą specjalnych muf i opasek wykonanych ze stali nierdzewnej V4A (AISI 316L) wodo i gazoszczelność do 0,5 bara, w zależności od rur osłonowych do rur karbowanych opaski zimnokurczliwe, niewymagające użycia dodatkowych narzędzi uszczelnienie bezpieczne dla każdego rodzaju rur wodo i gazoszczelny do 0,5 bara, w zależności od rur osłonowych Dwustronne przepusty kablowe HSI 90-K2 przed zabetonowaniem HSI 90-K2 po zabetonowaniu Rury karbowane uszczelnione pokrywami systemowymi HSI 90-D75 KS 26

27 System przepustów kablowych HSI 90 POKRYWY SYSTEMOWE DO USZCZELNIENIA RUR OSŁONOWYCH HSI 90 POKRYWA SYSTEMOWA W TECHNICE MANSZETOWEJ DO RUR GŁADKICH I KARBOWANYCH Produkt Pokrywa systemowa do rur gładkich Pokrywa systemowa do rur gładkich Pokrywa systemowa do rur karbowanych ze stalowymi pierścieniami stabilizującymi Zewnętrzna średnica rury Nr katalogowy Numer artykułu Zdjęcie 75 mm HSI 90-M mm HSI 90-M 90 HSI 90-M 90-WR* Przepusty kablowe Pokrywa systemowa do rur gładkich HSI 90-M Pokrywa systemowa do rur karbowanych ze stalowymi pierścieniami stabilizującymi 110 mm HSI 90-M 110-WR* * W przypadku uszczelniania rury karbowanej niezbędne jest użycie stalowych pierścieni stabilizujących. W tym celu należy podać producenta rury i jej typ. HSI 90 OPASKI ZIMNOKURCZLIWE DO RUR KARBOWANYCH Produkt Zewnętrzna średnica rury Nr katalogowy Numer artykułu Zdjęcie Pokrywa systemowa do rur karbowanych 75 mm HSI 90-D 75-KS HSI 90 ZIMOKURCZLIWE OPASKI NAPRAWCZE Produkt Do pokryw systemowych Nr katalogowy Nr artykułu Opaski naprawcze dla HSI 90 HSI 90-D 75-KS KS

28 System przepustów kablowych HSI 90 SYSTEM PROWADZENIA I OCHRONY KABLI ZASTOSOWANIE: beton wodoodporny System prowadzenia i ochrony kabli KES-M 90: wodo i gazoszczelny do 2,5 bara system rur osłonowych (ciśnienie zewnętrzne) do połączenia z przepustem systemowym HSI 90 wysoka sztywność obwodowa rury elastyczne połączenie mankietami z gumy EPDM i opaskami zaciskowymi ze stali nierdzewnej gładka powierzchnia wewnętrzna ułatwiająca zaciąganie kabli uszczelnienie techniką termokurczliwą lub manszetami gumowymi możliwe połączenie z powszechnie stosowanymi rurami osłonowymi możliwość dostarczenia rur w zwojach (do 25m) możliwość łączenia za pomocą KES-M 90 HTV Elastyczna rura o wysokiej sztywności obwodowej KES Taśma ze stali Przepust kablowy szlachetnej SW13 Przekrój przez ścianę Ściana betonowa Uszczelka trójwargowa Rama montażowa przepustu Nakrętka mocująca Pokrywa systemowa Kabel KES-M 90-D uszczelnienie w przepustach kablowych HSI 90 Mankiet gumowy Opaska termokurczliwa lub zimnokurczliwa Pierścień dociskowy i uszczelka o-ringowa X = Grubość ściany WYTRZYMAŁA RURA Z TWORZYWA SZTUCZNEGO Z GŁADKĄ POWIERZCHNIĄ WEWNĘTRZNĄ DLA ŁATWEGO ZACIĄGANIA KABLI Øi = 90 MM Długość (m) Nr katalogowy Numer artykułu Zdjęcie 1,5 Hateflex 14090/ Hateflex 14090/ Hateflex 14090/ Hateflex 14090/ Hateflex 14090/ Hateflex 14090/ Hateflex 14090/ Hateflex 14090/ Hateflex 14090/ specjalne zamówienie na zapytanie 28

29 System przepustów kablowych HSI 90 SYSTEM PROWADZENIA I OCHRONY KABLI KES-M 90 SYSTEM PROWADZENIA I OCHRONY KABLI Produkt Nr katalogowy Numer artykułu Zdjęcie Mufa łącząca do przedłużania rury Hateflex Pokrywa systemowa do połączenia rury Hateflex z zabetonowanym przepustem HSI 90 Cementowa rura zespolona (długość 500 mm) z mankietem przepust podłogowy do podłączenia rury osłonowej Hateflex Zestaw przyłączeniowy do montażu rury osłonowej w przewiercie lub rurze przepustow do przyłączania rury osłonowej Hateflex do przewiertów lub rur przepustowych Ø 150 mm maks. grubość ściany 500 mm Mankiet uszczelniający KES-M 90-WE z wkładem uszczelniającym w wersji dzielonej, z systemem wyjmowanych listków gumowych do uszczelniania kabli na końcu węża Hateflex kabel, Ø mm wkład fabrycznie zaślepiony Mankiet uszczelniający do zamontowania gumowego wkładu WE 100-z/d na końcu rury Hateflex (montaż przed zaciągnięciem kabla) Wkład uszczelniający w wersji dzielonej z systemem wyjmowanych listków gumowych do montażu w mankiecie KES-M 90-WE 1 = ilość kabli = średnica zewnętrzna kabli wkład fabrycznie zaślepiony Dzielony gumowy wkład do uszczelnienia kabli dla KES-M 150 WE, wykonywany na zamówienie gdzie: z- ilość kabli d- średnica zewnętrzna kabli KES-M 90 HTV KES-M 90-D KES-M90-ZVR 100/ KES-M 90-KB-Set KES-M 90-WE100- SG-1/ KES-M 90-WE WE100-SG-1/ WE 100-z/d Przepusty kablowe AKCESORIA Produkt Nr katalogowy Numer artykułu Zdjęcie Zestaw mocujący KES-M ZVR-FUBO-Fix Szyna C (długość 1200 mm) z czterema bolcami uziemiającymi oraz regulacją wysokości Mocowanie zestawu rur Ø 110 mm nadaje się do mocowania KES-M90-ZVR100/500 w zestawie mocującym z elementami mocującymi (maks. 5 sztuki do zamontowania) KES-M ZVR-FUBO-FIX Befestigungsbogen für KES-M ZVR- FUBO-FIX

30 System przepustów kablowych HSI 90 SYSTEM PROWADZENIA I OCHRONY KABLI KES-M 90 SYSTEM PROWADZENIA I OCHRONY KABLI Produkt Nr katalogowy Nr artykułu Zdjęcie Do połączenia gładkich rur osłonowych o średnicy zew. 90 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) Do połączenia gładkich rur osłonowych o średnicy zew. 110 mm* z rurą Hateflex Zestaw stabilizacyjnych pierścieni stalowych do rury karbowanej (niezbędne wskazanie producenta i typu rury) Do uszczelnienia w przewiercie za pomocą gumowych wkładów uszczelniających standardowe gumowe wkłady uszczelniające (średnica zewnętrzna rury 90 mm) KES-M 90-M CR 90 KES-M 90-M CR 110 KES-M 90-R Uchwyty dystansowe 2x4 do montażu rury Hateflex KES 90-2x4 KA * Stabilizacyjne pierścienie stalowe CR są niezbędne do połączenia rur karbowanych. HSI 90/KES 90 ZESTAW NARZĘDZI Produkt Nr katalogowy Numer artykułu Zdjęcie Zestaw narzędzi montażowych składający się z: 1 Klucz dynamometryczny 4-20 Nm, ¼ cala, 1 Przedłużka 150 mm, ¼ cala, 1 Końcówka SW 13, ¼ cala, 1 Końcówka SW 8, ¼ cala KES-M-W

31 System przepustów kablowych HSI 90 AKCESORIA HSI 90 - AKCESORIA Produkt Nr katalogowy Nr artykułu Zdjęcie Klucz do pokryw Klucz do pokryw, ułatwia odkręcanie pokryw systemowych przy izolacji budynku do 100 mm Korki zaślepiające do pokryw systemowych HSI 90-D6/20 (dostępne na sztuki lub w opakowaniu po 10 sztuk) SLS 6G SLS 6GD VS Przepusty kablowe Korki zaślepiające do pokryw systemowych HSI 90-D3/32 (dostępne na sztuki lub w opakowaniu po 10 sztuk) VS 32/ Zestaw 3 elastomerowych taśm centrujących o wymiarach 30 x 430 mm HSI-ZB 3er Set Opaska trójpalczasta do pokrywy systemowej HSI 90-D3/32 Opaska czteropalczasta do pokrywy systemowej HSI 90-D3/32 AK.3F ,2 AK.4F Sztyft poślizgowy 200 g GML Taśma z klejem topliwym, klejenie na zimno, długość 3 m, szerokość ok. 35 mm Hatetherm Scapa Preparat bezzapachowy do czyszczenia kabli, ulatnia się nie pozostawiając śladów, 1000 ml KR M.T.X Kartusz 290 ml; elastyczny uszczelniacz do optymalizacji połączenia flanszy ze ścianą EGO MS

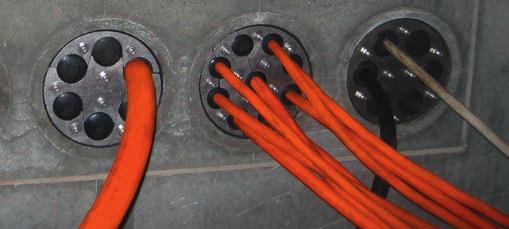

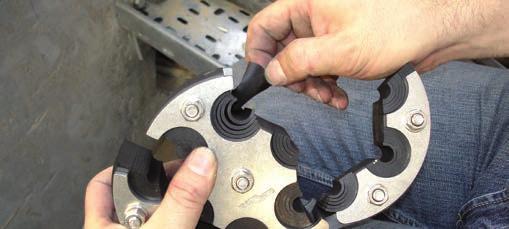

32 Gumowe wkłady uszczelniające do kabli STANDARDOWE GUMOWE WKŁADY USZCZELNIAJĄCE HRK SSG I HRD SG UNIWERSALNE WKŁADY USZCZELNIAJĄCE Z SYSTEMEM WYJMOWANYCH LISTKÓW GUMOWYCH ZASTOSOWANIE: woda stojąca, woda napierająca, beton wodoodporny Standardowe gumowe wkłady uszczelniające do kabli HRK SSG: wodo i gazoszczelne grubość gumy wkładu uszczelniającego 40 mm wykonanie dzielone do pomontażowego zainstalowania na istniejących kablach technologia listków gumowych - dopasowanie wkładu do średnicy kabla bezpośrednio na budowie listki z dokładnym oznakowaniem średnicy zazębiające sie połączenie płyt dociskowych wykonane z gumy EPDM śruby i nakrętki wykonane ze stali nierdzewnej V4A (AISI 316L) płyty dociskowe wykonane z poliamidu wzmocnionego włóknem szklanym stabilne 20 mm płyty dociskowe z żebrami wzmacniającymi Zazębiające sie połączenie płyt dociskowych Listki z dokładnym oznakowaniem średnicy otworu ZASTOSOWANIE: woda stojąca, woda napierająca, beton wodoodporny Standardowe gumowe wkłady uszczelniające do kabli HRD SG: wodo i gazoszczelne grubość gumy wkładu uszczelniającego 40 mm wykonanie dzielone do pomontażowego zainstalowania na istniejących kablach z systemem wyjmowanych listków gumowych - dopasowanie wkładu do średnicy kabla na budowie wykonanie z gumy EPDM płytki ściskające wykonane ze stali nierdzewnej V2A (AISI 304L) stabilne płytki ściskające o grubości 5 mm HRD 150-SG uszczelnione kable w odwiercie w ścianie betonowej HRD 150-SG 6/8-35 indywidualne dopasowanie wkładu do średnicy kabla na budowie 32

33 Gumowe wkłady uszczelniające do kabli STANDARDOWE GUMOWE WKŁADY USZCZELNIAJĄCE HRK SSG I HRD SG UNIWERSALNE WKŁADY USZCZELNIAJĄCE Z SYSTEMEM WYJMOWANYCH LISTKÓW GUMOWYCH HRK SSG STANDARDOWE GUMOWE WKŁADY USZCZELNIAJĄCE Z SYSTEMEM LISTKÓW GUMOWYCH Przewiert/Rura przepustowa Ø wew. Ilość kabli Średnica kabli Nr katalogowy Nr artykułu Zdjęcie 100 (dostępne na sztuki lub w opakowaniu po 9 sztuk) mm HRK 100-SSG-1/ mm HRK 100-SSG-4/ (dostępne na sztuki lub w opakowaniu po 8 sztuk) 200 (dostępne na sztuki lub w opakowaniu po 8 sztuk) * dostarczane bez korków zaślepiających mm HRK 150-SSG-1/36-70 * mm HRK 150-SSG-1/ * mm HRK 150-SSG-3/ mm HRK 150-SSG-6/ mm HRK 200-SSG-1/ * mm HRK 200-SSG-3/ np. HRK 150-SSG-3/24-54 Gumowe wkłady uszczelniające HRD SG STANDARDOWE GUMOWE WKŁADY USZCZELNIAJĄCE Przewiert/Rura przepustowa Ø wew. Ilość kabli Średnica kabli Nr katalogowy Nr artykułu Zdjęcie mm HRD 80-SG-1/ ,5 mm HRD 100-SG-8/4-16, HRD 100-SG-2/8-30-3/4-16, w tym mm w tym ,5 mm mm HRD 104-SG-1/ mm HRD 104-SG-4/ ,5 mm HRD 104-SG-8/4-16, mm HRD 125-SG-3/ mm HRD 125-SG-6/ ,5 mm HRD 125-SG-10/4-16, mm HRD 150-SG-9/ HRD 150-SG-4/8-30-6/4-16, w tym mm w tym ,5 mm 7 HRD 200-SG-3/6-54-4/ w tym mm 200 w tym mm 15 HRD 200-SG-7/ /3,5-16, w tym mm w tym 8 3,5 16,5 mm np. HRD 200-SG-3/6-54-4/

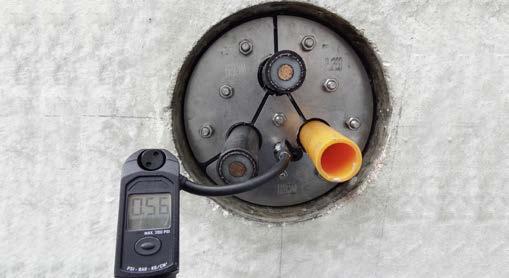

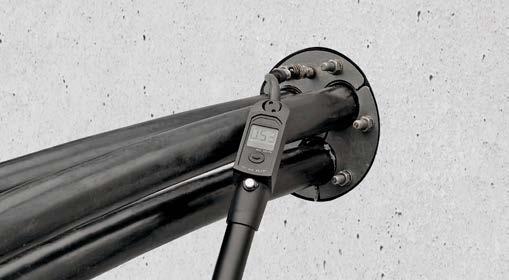

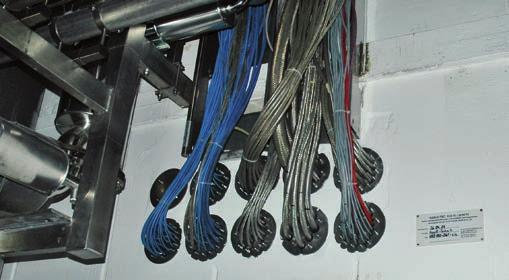

34 Gumowe wkłady uszczelniające do kabli GUMOWY WKŁAD USZCZELNIAJĄCY PRODUKOWANY NA INDYWIDUALNE ZAMÓWIENIE KLIENTA ZE ZINTEGROWANYM WENTYLEM KONTROLNYM HRD PV ZASTOSOWANIE: woda stojąca, woda napierająca, beton wodoodporny Wkłady uszczelniające wykonywane na indywidualne zamówienie HRD: wodo i gazoszczelne do 2,5 bara grubość gumy wkładu uszczelniającego 2 x 30 mm w wykonaniu pełnym i dzielonym wykonywany na wymiar łatwy montaż opcjonalnie dostarczany z powiększoną przednią flanszą dociskową (F) lub w wykonaniu nieosiowym możliwość łatwego wykonywania kontroli/sprawdzenia dla jednego lub wielu kabli minimalna średnica wew. rury przepustowej/odwiertu mm guma EPDM, NBR, KTW lub silikonowa do uszczelniania rur osłonowych płytki ściskające wykonane ze stali nierdzewnej V2A (AISI 304L) opcjonalnie V4A (AISI 316L) stabilne płytki ściskające o grubości 5 mm HRD 150-PVG w rury przepustowej HRD 150-PVG w rury przepustowej TABELA KONFIGURACJI Ilość kabli/rur Średnica wew. rury przepustowej/ przewiertu dla HRD 80 Średnica wew. rury przepustowej/ przewiertu dla HRD 100 Średnica wew. rury przepustowej/ przewiertu dla HRD 125 Średnica wew. rury przepustowej/ przewiertu dla HRD 150 Średnica wew. rury przepustowej/ przewiertu dla HRD 200 Średnica wew. rury przepustowej/ przewiertu dla HRD 250 Średnica wew. rury przepustowej/ przewiertu dla HRD 300 Maksymalna średnica kabla/rury = d max

35 Gumowe wkłady uszczelniające do kabli GUMOWY WKŁAD USZCZELNIAJĄCY PRODUKOWANY NA INDYWIDUALNE ZAMÓWIENIE KLIENTA ZE ZINTEGROWANYM WENTYLEM KONTROLNYM HRD PV GUMOWE WKŁADY USZCZELNIAJĄCE W WYKONANIU PEŁNYM HRD-PV Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 34. Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 34. Wykonanie pełne Nr katalogowy d = średnica kabla d = średnica kabla Nr artykułu 80 mm 0 30 mm HRD 80-PV-1/d V2A/EPDM mm 0 50 mm HRD 100-PV-1/d V2A/EPDM mm 0 75 mm HRD 125-PV-1/d V2A/EPDM mm mm HRD 150-PV-1/d V2A/EPDM mm mm HRD 200-PV-1/d V2A/EPDM mm mm HRD 250-PV-1/d V2A/EPDM mm mm HRD 300-PV-1/d V2A/EPDM GUMOWE WKŁADY USZCZELNIAJĄCE W WYKONANIU DZIELONYM HRD-PV Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Wykonanie dzielone Nr katalogowy Nr artykułu 80 mm 0 30 mm HRD 80-PVG-1/d V2A/EPDM mm 0 50 mm HRD 100-PVG-1/d V2A/EPDM mm 0 75 mm HRD 125-PVG-1/d V2A/EPDM mm mm HRD 150-PVG-1/d V2A/EPDM mm mm HRD 200-PVG-1/d V2A/EPDM mm mm HRD 250-PVG-1/d V2A/EPDM mm mm HRD 300-PVG-1/d V2A/EPDM Zdjęcie np. HRD 150-PV-1/50 Zdjęcie np. HRD 150-PVG-1/50 Gumowe wkłady uszczelniające Pozostałe warianty: wkład zaślepiający, przykładowy nr katalogowy: HRD 117-PV-0 w wykonaniu dzielonym, nieosiowym, przykładowy nr katalogowy: HRD 156-PVG-1/45-ex-23 Wszystkie gumowe wkłady uszczelniające można zamówić z powiększoną przednią flanszą dociskową. 35

36 Gumowe wkłady uszczelniające do kabli GUMOWE WKŁADY USZCZELNIAJĄCE WYKONANE NA INDYWIDUALNE ZAMÓWIENIE W WERSJI PEŁNEJ LUB DZIELONEJ, GRUBOŚĆ GUMY WKŁADU USZCZELNIAJĄCEGO 30 MM ZASTOSOWANIE: woda stojąca, woda napierająca, beton wodoodporny Wkłady uszczelniające wykonywane na indywidualne zamówienie HRD: wodo i gazoszczelne do 2,5 bara grubość gumy wkładu uszczelniającego 30 mm w wykonaniu pełnym i dzielonym wykonywany na wymiar łatwy montaż opcjonalnie dostarczany z powiększoną przednią flanszą dociskową (F) lub w wykonaniu nieosiowym dla jednego lub wielu kabli minimalna średnica wew. rury przepustowej/odwiertu - 25 mm guma EPDM, NBR lub silikonowa do uszczelniania rur osłonowych płytki ściskające wykonane ze stali nierdzewnej V2A (AISI 304L) opcjonalnie V4A (AISI 316L) stabilne płytki ściskające o grubości 5 mm HRD 150-1G uszczelnienie wielu kabli w odwiercie HRD 200-1G uszczelnienie w rurze stalowej TABELA KONFIGURACJI Ilość kabli/rur Średnica wew. rury przepustowej/ przewiertu dla HRD 50 Średnica wew. rury przepustowej/ przewiertu dla HRD 80 Średnica wew. rury przepustowej/ przewiertu dla HRD 100 Średnica wew. rury przepustowej/ przewiertu dla HRD 125 Średnica wew. rury przepustowej/ przewiertu dla HRD 150 Średnica wew. rury przepustowej/ przewiertu dla HRD 200 Średnica wew. rury przepustowej/ przewiertu dla HRD 250 Maksymalna średnica kabla/rury = d max Gumowe wkłady uszczelniające do średnicy 1500 mm, dostępne na zapytanie. 36

37 Gumowe wkłady uszczelniające do kabli GUMOWE WKŁADY USZCZELNIAJĄCE WYKONANE NA INDYWIDUALNE ZA- MÓWIENIE W WERSJI PEŁNEJ LUB DZIELONEJ, GRUBOŚĆ GUMY WKŁADU 30 MM, GUMA EPDM, PŁYTKI ŚCISKAJĄCE ZE STALI NIERDZEWNEJ V2A (AISI 304L) GUMOWE WKŁADY USZCZELNIAJĄCE W WYKONANIU PEŁNYM Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Wykonanie pełne Nr katalogowy Nr artykułu Zdjęcie 50 mm 0 25 mm HRD /d mm 0 32 mm HRD /d mm 0 40 mm HRD /d mm 0 50 mm HRD /d mm 0 63 mm HRD /d mm mm HRD /d mm mm HRD /d mm mm HRD /d mm mm HRD /d Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 36. GUMOWE WKŁADY USZCZELNIAJĄCE W WYKONANIU DZIELONYM Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury d = średnica kabla Wykonanie dzielone Nr katalogowy Nr artykułu 50 mm 0 25 mm HRD 50-1G-1/d mm 0 32 mm HRD 60-1G-1/d mm 0 40 mm HRD 70-1G-1/d mm 0 50 mm HRD 80-1G-1/d mm 0 63 mm HRD 100-1G-1/d mm mm HRD 125-1G-1/d mm mm HRD 150-1G-1/d mm mm HRD 200-1G-1/d mm mm HRD 250-1G-1/d Zdjęcie Gumowe wkłady uszczelniające Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 36. d = średnica kabla Pozostałe warianty: wkład zaślepiający, przykładowy nr katalogowy: HRD w wykonaniu dzielonym, nieosiowym, przykładowy nr katalogowy: HRD 156-1G-1/45-ex-23 Wszystkie gumowe wkłady uszczelniające można zamówić z powiększoną przednią flanszą dociskową. 37

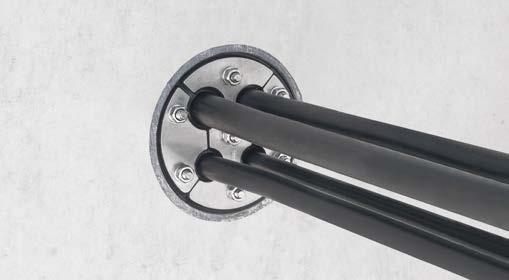

38 Gumowe wkłady uszczelniające do kabli GUMOWE WKŁADY USZCZELNIAJĄCE WYKONANE NA INDYWIDUALNE ZAMÓWIENIE W WERSJI PEŁNEJ LUB DZIELONEJ, GRUBOŚĆ GUMY WKŁADU USZCZELNIAJĄCEGO 60 MM ZASTOSOWANIE: woda stojąca, woda napierająca, trudne warunki (chemiczne, termiczne), trudne warunki instalacji, wodoodporny beton Wkłady uszczelniające wykonywane na indywidualne zamówienie HRD: wodo i gazoszczelne do 5 barów grubość gumy wkładu uszczelniającego 60 mm w wykonaniu pełnym i dzielonym wykonywany na wymiar łatwy montaż opcjonalnie dostarczany wraz z powiększoną przednią flanszą dociskową (F) lub w wykonaniu nieosiowym dla jednego lub wielu kabli minimalna średnica wew. rury przepustowej/odwiertu - 25 mm guma EPDM, NBR lub silikonowa płytki ściskające wykonane ze stali nierdzewnej V2A (AISI 304L) opcjonalnie V4A (AISI 316L) stabilne płytki ściskające o grubości 5 mm HRD wkład zaślepiający HRD 150-2G-2/18-2/27 TABELA KONFIGURACJI Ilość kabli/rur Średnica wew. rury przepustowej/ odwiertu dla HRD 50 Średnica wew. rury przepustowej/ odwiertu dla HRD 80 Średnica wew. rury przepustowej/ odwiertu dla HRD 100 Średnica wew. rury przepustowej/ odwiertu dla HRD 125 Średnica wew. rury przepustowej/ odwiertu dla HRD 150 Średnica wew. rury przepustowej/ odwiertu dla HRD 200 Średnica wew. rury przepustowej/ odwiertu dla HRD 250 Maksymalna średnica kabla/rury = d max Verdere maten tot Ø 1500 mm op aanvraag op korte termijn leverbaar. 38

39 Gumowe wkłady uszczelniające do kabli GUMOWE WKŁADY USZCZELNIAJĄCE WYKONANE NA INDYWIDUALNE ZAMÓ- WIENIE W WERSJI PEŁNEJ LUB DZIELONEJ, GRUBOŚĆ GUMY WKŁADU 60 MM, GUMA EPDM, PŁYTKI ŚCISKAJĄCE ZE STALI NIERDZEWNEJ V2A (AISI 304L) GUMOWE WKŁADY USZCZELNIAJĄCE W WYKONANIU PEŁNYM Przewiert/Rura przepustowa Ø wew. GUMOWE WKŁADY USZCZELNIAJĄCE W WYKONANIU DZIELONYM Przewiert/Rura przepustowa Ø wew. Optymalna średnica kabla/rury Optymalna średnica kabla/rury Wykonanie pełne Nr katalogowy Wykonanie dzielone Nr katalogowy Nr artykułu 50 mm 0 25 mm HRD /d mm 0 32 mm HRD /d mm 0 40 mm HRD /d mm 0 50 mm HRD /d mm 0 63 mm HRD /d mm mm HRD /d mm mm HRD /d mm mm HRD /d mm mm HRD /d Pozostałe średnice dostępne na zapytanie Tabela konfiguracji znajduje się na stronie 38. d = średnica kabla Nr artykułu 50 mm 0 25 mm HRD 50-2G-1/d mm 0 32 mm HRD 60-2G-1/d mm 0 40 mm HRD 70-2G-1/d mm 0 50 mm HRD 80-2G-1/d mm 0 63 mm HRD 100-2G-1/d mm mm HRD 125-2G-1/d mm mm HRD 150-2G-1/d mm mm HRD 200-2G-1/d mm mm HRD 250-2G-1/d Zdjęcie Zdjęcie Gumowe wkłady uszczelniające Pozostałe średnice dostępne na zapytanie. Tabela konfiguracji znajduje się na stronie 38. d = średnica kabla Pozostałe warianty: wkład zaślepiający, przykładowy nr katalogowy: HRD w wykonaniu dzielonym, nieosiowym, przykładowy nr katalogowy: HRD 137-2G-1/39-ex-20 Wszystkie wkłady uszczelniające można zamówić z powiększoną przednią flanszą dociskową. 39

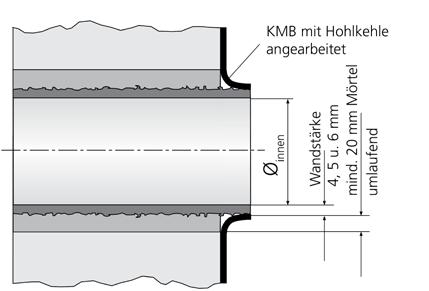

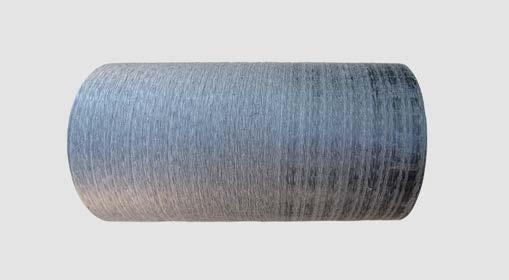

40 Rury przepustowe SFR PRAKTYCZNA RURA PRZEPUSTOWA ZASTOSOWANIE: woda nienapierająca Praktyczna rura przepustowa SFR: przeznaczona do profilowania otworów o nieregularnych kształtach odporna na odkształcenia i mechaniczne uszkodzenia możliwość przycięcia do dowolnej długości odpowiednia do wszystkich rodzajów ścian z wyjątkiem betonu wodoodpornego szczotkowana powierzchnia tworzy trwałe połączenie z zaprawą lekka i łatwa w montażu dostępne średnice: SFR 100: Ø wew. = 100 mm, Ø zew. = 110 mm SFR 150: Ø wew. = 150 mm, Ø zew. = 162 mm SFR 200: Ø wew. = 200 mm, Ø zew. = 214 mm powłoka bitumiczna Øwewnętrzna grubość ścianki 4,5-6 mm min. 20 mm powłoka bitumiczna Szczotkowana powierzchnia SFR sposób zabudowy zgodnie z normą DIN 18194, cześć 4 40

41 Rury przepustowe SFR PRAKTYCZNA RURA PRZEPUSTOWA SFR PRAKTYCZNA RURA PRZEPUSTOWA Średnica wewnętrzna Średnica wewnętrzna Zakres zastosowania do kabli i rur Optymalnie dla Ø zew. Maksymalnie dla Ø zew. * Minimalna średnica otworu Długość Nr katalogowy Nr artykułu Zdjęcie 100 mm 110 mm 0 63 mm 0 76 mm 150 mm 300 mm SFR 100/ mm 110 mm 0 63 mm 0 76 mm 150 mm 500 mm SFR 100/ mm 110 mm 0 63 mm 0 76 mm 150 mm 1000 mm SFR 100/ mm 162 mm mm mm 200 mm 300 mm SFR 150/ SFR 100/ mm 162 mm mm mm 200 mm 500 mm SFR 150/ mm 162 mm mm mm 200 mm 1000 mm SFR 150/ mm 214 mm mm mm 250 mm 300 mm SFR 200/ mm 214 mm mm mm 250 mm 500 mm SFR 200/ mm 214 mm mm mm 250 mm 1000 mm SFR 200/ * Tabela konfiguracji znajduje się na stronie 36. Gumowe wkłady uszczelniające 41

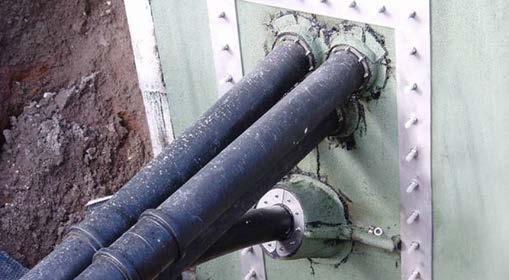

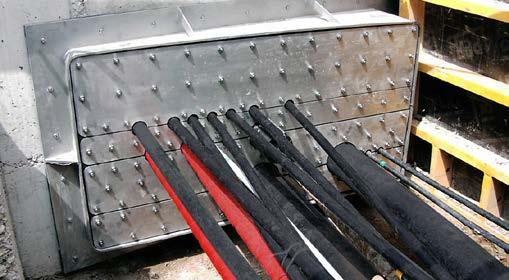

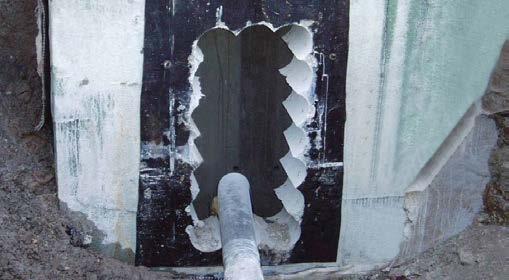

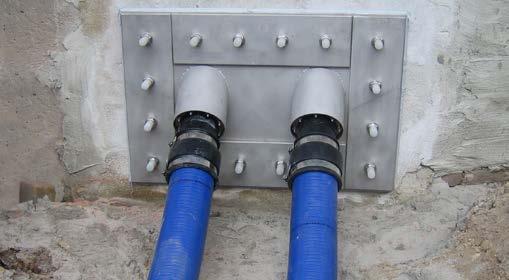

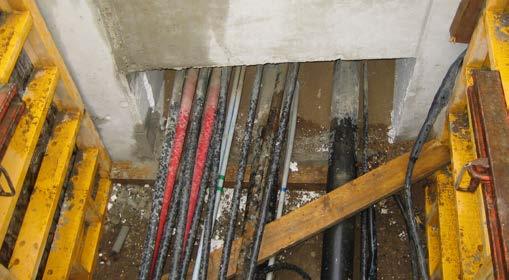

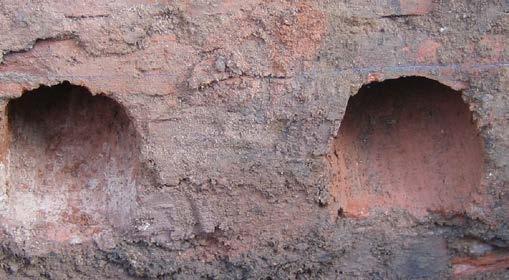

42 Rury przepustowe ROZWIĄZANIA SPECJALNE PRZED PO Prostokątny istniejący otwór, uszczelnienie kabli już ułożonych. Zastosowano kołnierz stalowy z gumowym wkładem uszczelniającym w wykonaniu dzielonym. Otworowanie kątowe ściany murowanej. Zastosowano kołnierz stalowy z ukośnym podejściem i gumowymi wkładami uszczelniającymi. Betonowa ściana szybu, wprowadzenie rur osłonowych do kabli. Zastosowano kołnierz stalowy oraz gumowe wkłady uszczelniające zgodnie z normą DIN

43 Rury przepustowe ROZWIĄZANIA SPECJALNE Flansza HRD w wykonaniu dzielonym HRD (2xD)-FG Flansza stalowa z kołnierzem HRD (D)-FUFA do zastosowania zgodnie z normą DIN część 6 Gumowe wkłady uszczelniające Indywidualny gumowy wkład uszczelniający HRD-SGi z technologią listków gumowych Indywidualny gumowy wkład uszczelniający HRD 150/160-2SGi z technologią listków gumowych Dwustronny przepust kątowy HSI 150-1x3-K2 S45 /X Przepust do ścian wykonywanych w technologii czarnej wanny HSI 150-K2F/X do zastosowania zgodnie z DIN część 6 43

44 Przepusty uziemiające WODOSZCZELNY PRZEPUST UZIEMIAJĄCY ZASTOSOWANIE: beton wodoodporny Przepusty uziemiające do zabetonowania HEA / HEA-E: 10 mm wodoszczelny gwint nieprzelotowy o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) z obustronnym przyłączem gwintowanym M12 lub M16 wodoszczelny kołnierz z gumy NBR duże flansze przyłącza wykonane ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku HEA grubość ściany mm HEA-E grubość ściany > 200 mm w HEA-E łączący pręt gwintowany wykonany ze stali ocynkowanej do zabetonowania w ścianie zgodne z normą DIN 18014, DIN EN VDE (ochrona odgromowa) tarcza ochronna Schalungsscheibe do montażu w szalunku Ø 72 mm Ø 25 mm zintegrowany Wassersperre gumowy kołnierz przyłącze Gewinde M12 gwintowane M12 ZASTOSOWANIE: beton wodoodporny Wodoszczelny przepust uziemiający do zastosowania w stacjach kontenerowych HEA-IS-M12: zintegrowany gumowy Wassersperre kołnierz podkładka Schutzabdeckung ochronna wodoszczelny gwint nieprzelotowy M12 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V2A (AISI 304L) wodoszczelny kołnierz z gumy NBR duże flansze przyłącza ze stali nierdzewnej V2A (AISI 304L) z podkładkami ochronnymi minimalna grubość ściany dla HEA-IS:: 70 mm zgodnie z normami VDE 0101, EN Ø 72 mm Ø 25 mm min. mind. grubość Wandstärke ściany mm mm przyłącze Gewinde M12 gwintowane M12 ZASTOSOWANIE: do zabetonowania Wodoszczelny przepust uziemiający z zaciskiem krzyżowym HEA-PK-M12 / HEA-PK-M16: wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) zacisk krzyżowy 70 x 70 mm ze stali ocynkowanej wodoszczelny kołnierz z gumy NBR duże flansza przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 170 mm gwintowany pręt łączący M16 wykonany ze stali ocynkowanej zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) zintegrowany Wassersperre gumowy kołnierz Gewinde M12 przyłącze oder M16 gwintowane M12 lub M16 Ø 72 mm Ø 25 mm zacisk Kreuzklemme krzyżowy do zum połączenia Anschluss von Bandeisen z bednarką lub 40 x 4 mm prętem Rd. 8/12 mm min. mind. grubość Wandstärke ściany mm mm tarcza Schalungsscheibe ochronna do montażu w szalunku przyłącze Gewinde M12 gwintowane oder M16 M12 lub M16 44

45 Przepusty uziemiające WODOSZCZELNY PRZEPUST UZIEMIAJĄCY HEA / HEA-E WODOSZCZELNY PRZEPUST UZIEMIAJĄCY DO ZABETONOWANIA Produkt Nr katalogowy Nr artykułu Zdjęcie Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 70 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 100 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 150 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości 200 mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M16, wodoszczelnym kołnierzem gumowym, tarczami ochronno-montażowymi, do ścian o grubości mm HEA-M12/ HEA-M12/ HEA-M12/ HEA-M12/ HEA-E-M12/X HEA-E-M16/X vb. HEA-M12/100 vb. HEA-E-M12/240 skok długości co 10 mm X = grubość ściany w mm HEA-IS-M12 WODOSZCZELNY PRZEPUST UZIEMIAJĄCY DO ZASTOSOWANIA W STACJACH KONTENEROWYCH Produkt Nr katalogowy Nr artykułu Zdjęcie Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 100 mm Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 150 mm Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 200 mm Izolowany wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V2A (AISI 304L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz podkładkami ochronnymi (HEA-IS-M12) do ścian o grubości 250 mm skok długości co 10 mm HEA-IS-M12/ HEA-IS-M12/ HEA-IS-M12/ HEA-IS-M12/ HEA-IS-M12/100 Extra HEA-PK-M12 WODOSZCZELNY PRZEPUST UZIEMIAJĄCY Z ZACISKIEM KRZYŻOWYM Produkt Nr katalogowy Nr artykułu Zdjęcie Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M12, wodoszczelnym kołnierzem gumowym oraz tarczami ochronno - montażowymi (HEA-IS-M12) do ścian o grubości mm Wodoszczelny przepust uziemiający wykonany ze stali nierdzewnej V4A (AISI 316L), z obustronnym nieprzelotowym gwintem M16, wodoszczelnym kołnierzem gumowym oraz tarczami ochronno - montażowymi (HEA-IS-M16) do ścian o grubości mm HEA-PK-M12/X HEA-PK-M16/X skok długości co 10 mm Testowany antyzwarciowo do 10 ka/1s (VDE 0101/E DIN EN 50522) X = grubość ściany w mm 45

46 Przepusty uziemiające PRZYŁĄCZA UZIEMIAJĄCE ZASTOSOWANIE: beton wodoodporny Przepust uziemiający z zaciskiem krzyżowym HEA-P-M12 / HEA-P-M16: wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) zacisk krzyżowy 70 x 70 mm ze stali ocynkowanej z gwintem M12 lub M16 duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 200 mm odległość od szalunku ok 120 mm zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) tarcza ochronna Schalungsscheibe do montażu w szalunku Ø 72 mm Ø 25 mm Gewinde przyłącze M12 oder gwintowane M16 M12 lub M16 min. mind. grubość Wandstärke ściany 200 mm mm zacisk Kreuzklemme krzyżowy zum Anschluss do von połączenia Bandeisen z bis bednarką 40 x 4 mm lub prętem Rd. 8/12 mm ZASTOSOWANIE: beton wodoodporny Przepust uziemiający do przyspawania HEA-A-M12: wodoszczelny gwint nieprzelotowy M12 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V2A (AISI 304L) końcówka do przyspawania wykonana ze stali St37 wraz ze żłobieniem do pręta o średnicy mm duże flansze przyłącza ze stali nierdzewnej V2A (AISI 304L) przeźroczysta folia ochronna odległość od szalunku ok 50 mm (HEA-A-M12/50) lub 70 mm (HEA-A-M12/70) testowany antyzwarciowo wg norm VDE 0101, EN Ø 72 mm Ø 72 mm Ø 25 mm Ø 25 mm Gewinde M12 Gewinde przyłącze M12 gwintowane M12 Schweißnut żłobienie do przyspawania Schweißnut Abstand zur Armierung odległość Abstand zur od szalunku Armierung mind. Wandstärke 50 mm 100 mm abhängig von der min. mind. Beton-Expositionsklasse grubość Wandstärke ściany mm mm grubość abhängig ściany von zależna der od Beton-Expositionsklasse klasy betonu ZASTOSOWANIE: beton wodoodporny Przepust uziemiający do skręcenia lub przyspawania HEA-S-M12 / HEA-S-M16: wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) pręt stalowy ze stali St37 do przyspawania lub skręcenia zaciskiem krzyżowym duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) tarcza ochronna Schalungsscheibe do montażu w szalunku Ø 72 mm Ø 25 mm przyłącze gwintowane Gewinde M12 M12 zacisk Kreuzklemme krzyżowy do zum połączenia Anschluss z von bednarką Bandeisen lub bis 40 x 5 mm prętem Rd. 8/12 mm zamawiany nicht im Lieferumfang dodatkowo enthalten 46

47 Przepusty uziemiające PRZYŁĄCZA UZIEMIAJĄCE HEA-P-M12 / HEA-P-M16 PRZYŁĄCZE UZIEMIAJĄCE Z ZACISKIEM KRZYŻOWYM Produkt Nr katalogowy Nr artykułu Zdjęcie Przyłącze uziemiające z zaciskiem krzyżowym do zabetonowania, z gwintem M12, wykonane ze stali nierdzewnej V4A (AISI 316L), z tarczą ochronno - montażową, długość 120 mm HEA-P-M Przyłącze uziemiające z zaciskiem krzyżowym do zabetonowania, z gwintem M16, wykonane ze stali nierdzewnej V4A (AISI 316L), z tarczą ochronno - montażową, długość 120 mm HEA-P-M HEA-P-M12 HEA-A-M12 PRZYŁĄCZE UZIEMIAJĄCE DO PRZYSPAWANIA Produkt Nr katalogowy Nr artykułu Zdjęcie Przyłącze uziemiające do przyspawania, z gwintem M12, wykonane ze stali nierdzewnej V2A (AISI 304L), z rowkiem do przyspawania wykonanym ze stali St37, odległość od szalunku 50 mm Przyłącze uziemiające do przyspawania, z gwintem M12, wykonane ze stali nierdzewnej V2A (AISI 304L), z rowkiem do przyspawania wykonanym ze stali St37, odległość od szalunku 70 mm HEA-A-M12/ HEA-A-M12/ HEA-A-M12/50 HEA-A-M12/70 Extra HEA-S-M12 / HEA-S-M16 PRZYŁĄCZE UZIEMIAJĄCE DO PRZYSPAWANIA LUB ZGRZANIA Produkt Nr katalogowy Nr artykułu Zdjęcie Przyłącze uziemiające do przyspawania lub zgrzania, z gwintem M12, wykonane ze stali nierdzewnej V2A (AISI 304L), z prętem do zespawania o średnicy 12 mm, wykonanym ze stali St37, z tarczą ochronno - montażową Przyłącze uziemiające do przyspawania lub zgrzania, z gwintem M16, wykonane ze stali nierdzewnej V2A (AISI 304L), z prętem do zespawania o średnicy 12 mm, wykonanym ze stali St37, z tarczą ochronno - montażową HEA-S-M HEA-S-M HEA-S-M12 47

48 Przepusty uziemiające WODOSZCZELNY PRZEPUST UZIEMIAJĄCY ZASTOSOWANIE: beton wodoodporny Szczelny przepust uziemiający do zabudowy pomontażowej HEA-N: gumowy pierścień Abdichtung uszczelniający gwintowany pręt M16 ze stali nierdzewnej V4A (AISI 316) z uszczelnieniem po obu stronach duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) zacisk krzyżowy do połączenia z bednarką lub prętem dostępny dla ścian o grubości do 600 mm, pozostałe rozmiary na zapytanie średnica odwiertu mm zgodne z normami DIN 18014, DIN EN VDE (ochrona odgromowa) mind. min. Wandstärke grubość ściany 200 mm200 mm pręt Gewindestange gwintowany M16 zacisk Kreuzklemme krzyżowy zum Anschluss do von połączenia Bandeisen z 40 bednarką x 4 mm lub prętem 30 x 3,5 mm Rd mm Gebäudeaußenseite Gebäudeaußenseite Gebäudeinnenseite Gebäud ZASTOSOWANIE: woda stojąca, woda napierająca, beton wodoodporny Festflansch Losflansch Dichtbahn Festflansch Losflansch Dichtbahn Bolzen 30 x 30 mm isoliert Bolzen 30 Ø x 2530 mm mm isoliert Anschlussbolzen M12 oder M16 Bolzen Ø 25 mm Anschlu M12 od Wodoszczelny przepust uziemiający do czarnej wanny HEA-W: do budynków z uszczelnieniem zewnętrznym zgodnie z normą DIN część 6, wyprodukowany zgodnie z normą DIN część 9, kołnierz luźny/stały 210 mm wodoszczelny gwint nieprzelotowy M12/M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) z gwintowanym połączeniem na obu końcach gwint i śruby ze stali ocynkowanej duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 180 mm zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) zewnątrz Gebäudeaußenseite Gebäudeaußenseite kołnierz Festflanschstały Festflansch wewnątrz Gebäudeinnenseite Gebäudein śruba Anschlussbolzen łącząca Anschlussb kołnierz Losflansch Losflansch Gewinde M12 oder M12 oder Gewinde M12 M12 lub M16 luźny oder M16 oder M16 Kreuzklemme Kreuzklemme zum Anschluss membrana gwint Dichtbahn Dichtbahn zum Anschluss Bolzen 30 izolowany x 30 mmbolzen 30 gwint Bolzen x 30 mmø mm mmbolzen Ø 25 mm von Bandeisen von Bandeisen 30 isoliert x 30 mm isoliert izolacyjna bis 40 x 4 mm bis 40 x 4 mm Rd mm Rd mm Armierungsstahl zacisk krzyżowy Kreuzklemme Kreuzklemme do połączenia zum Anschluss zum Anschluss z von bednarką Bandeisenlub von Bandeisen prętem bis 40 x 4 mm bis 40 x 4 mm Rd mm Rd mm Armierungsstahl zbrojenie Armierungsstahl Armierungsstahl mind. Wandstärke 180 mm mind. Wandstärke 180 mm przyłącze Gewinde M12 Gewinde M12 gwintowane oder M16 oder M16 M12 lub M16 min. mind. grubość Wandstärke ściany mind. 180 mm Wandstärke 150 mm 180 mm ZASTOSOWANIE: beton wodoodporny Wassersperre Wodoszczelny przepust uziemiający do ścian typu sandwich HEA-EW-M12: Ø 72 mm Ø 25 mm Wassersperre Wassersperre Schalungsscheibe Schalungsscheibe Wassersperre Waterkering zintegrowany Wassersperre gumowy Contactschijf tarcza Schalungsscheibe ochronna do kołnierz montażu w szalunku Gewinde M12 wodoszczelny gwint nieprzelotowy M12 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) gwintowany pręt łączący M16 wykonany ze stali ocynkowanej podwójny wodoszczelny kołnierz gumowy z NBR oraz uszczelka dodatkowa do zamocowania na budowie duże flansze przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku minimalna grubość ściany 180 mm zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) Ø 72 mm Ø 72 Ø mm 72 mm Ø 25 mm Ø 25 Ø mm 25 mm Ø 72 mm Ø 25 mm mind. Wandstärke 180 mm Gewinde przyłącze M12 Gewinde M12 gwintowane Gewinde M12 Schroefdraad lub M12 M12 mind. Wandstärke 180 mm mind. Wandstärke 180 mm min. mind. grubość wanddikte Wandstärke ściany 180 mm 180 mm mm mind. Wandstärke 180 mm Gewinde M12 48

49 Przepusty uziemiające WODOSZCZELNY PRZEPUST UZIEMIAJĄCY HEA-N SZCZELNY PRZEPUST UZIEMIAJĄCY DO ZABUDOWY POMONTAŻOWEJ Produkt Nr katalogowy Nr artykułu Zdjęcie Szczelny przepust uziemiający do zabudowy pomontażowej wykonany z pręta M16 ze stali nierdzewnej V4A (AISI316L) dla ścian o grubości do 200 mm Szczelny przepust uziemiający do zabudowy pomontażowej wykonany z pręta M16 ze stali nierdzewnej V4A (AISI316L) dla ścian o grubości do 600 mm Szczelny przepust uziemiający do zabudowy pomontażowej wykonany z pręta M16 ze stali nierdzewnej V4A (AISI316L) dla ścian z izolacją przeciwwodną o grubości do 200 mm oraz o długości do 400 mm do pomontażowego uszczelnienia. HEA-N-M16/ HEA-N-M16/ HEA-ND-M16/ X = grubość ściany w mm HEA-N-M16/X HEA-W SZCZELNY PRZEPUST UZIEMIAJĄCY DO CZARNEJ WANNY Produkt Nr katalogowy Nr artykułu Zdjęcie Wodoszczelny przepust HEA-W-M12/X do budynków z uszczelnieniem zewnętrznym zgodnie z normą DIN część 6, wyprodukowany zgodnie z normą DIN część 9 (kołnierz stalowy o średnicy 210 mm, wodoszczelny gwint HEA-W-M12/X nieprzelotowy M12,połączony śrubą M20 (minimalna średnica ściany 180 mm), z tarczą ochronno - montażową Wodoszczelny przepust HEA-W-M16/X do budynków z uszczelnieniem zewnętrznym zgodnie z normą DIN część 6, wyprodukowany zgodnie z normą DIN część 9 (kołnierz stalowy o średnicy 210 mm, wodoszczelny gwint nieprzelotowy M16, połączony śrubą M20 (minimalna średnica ściany 180 mm), z tarczą ochronno - montażową HEA-W-M16/X X = grubość ściany w mm HEA-W-M12/X Extra HEA-EW WODOSZCZELNY PRZEPUST UZIEMIAJĄCY DO ŚCIAN TYPU SANDWICH Produkt Nr katalogowy Nr artykułu Zdjęcie HEA-EW-M12/ HEA-EW-M12/ Wodoszczelny przepust uziemiający do ścian typu sandwich, wykonany ze stali nierdzewnej V4A (AISI 316L), obustronny gwint nieprzelotowy M12 oraz potrójny, wodoszczelny kołnierz gumowy dla ścian o grubości od 180 mm, z tarczami ochronno - montażowymi HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/ HEA-EW-M12/X 49

50 Przepusty uziemiające WODOSZCZELNY PRZEPUST UZIEMIAJĄCY ZASTOSOWANIE: beton wodoodporny Wodoszczelny, elastyczny przepust uziemiający HEA-F (izolowany) / HEA-PF: wodoszczelny gwint nieprzelotowy M12 lub M16 o średnicy zew. 25 mm wykonany ze stali nierdzewnej V4A (AISI 316L) wodoszczelny kołnierz gumowy z NBR duże powierzchnie przyłącza ze stali nierdzewnej V4A (AISI 316L) tarcza ochronna z PE, umożliwiająca montaż w szalunku dostępny dla ścian o grubości do 600 mm, pozostałe rozmiary na zapytanie HEA-F: miedziana taśma, przepust izolowany HEA-PF: linka stalowa 10 mm, ocynkowana zgodnie z normami DIN 18014, DIN EN VDE (ochrona odgromowa) Ø 72 mm Ø 25 mm przyłącze Gewinde M12 gwintowane oder M16 M12 lub M16 Typ: HEA-PF 100 mm 100 mm min. mind. grubość Wandstärke ściany mm mm max. Wandstärke grubość ściany mm mm linka Stahlseil stalowa Ø 10 mmø 10 mm tarcza Schalungsscheibe ochronna do montażu w szalunku Ø 25 mm Ø 72 mm przyłącze Gewinde M12 gwintowane oder M16 M12 lub M16 AKCESORIA Produkt Nr katalogowy Nr artykułu Zdjęcie Końcówka kablowa ocynkowana, z podkładkami, podkładką sprężynującą i nakrętkami M12 Końcówka kablowa ocynkowana, z podkładkami, podkładką sprężynującą i nakrętkami M16 Końcówka kablowa, z podkładkami, podkładką sprężynującą i nakrętkami M12 ze stali nierdzewnej V4A (AISI316L) Końcówka kablowa, z podkładkami, podkładką sprężynującą i nakrętkami M16 ze stali nierdzewnej V4A (AISI316L) Z-B-M12-St37 Z-B-M16-St37 Z-B-M12-V4A Z-B-M16-V4A Z-B-M12-St37 Zacisk krzyżowy ocynkowany ze śrubą i nakrętką M12 Zacisk krzyżowy ze śrubą i nakrętką M12, wykonany ze stali nierdzewnej V4A (AISI 316L) Zacisk krzyżowy ze śrubą i nakrętką M16, wykonany ze stali nierdzewnej V4A (AISI 316L) Z-KG-M12-fvz Z-KG-M12-V4A Z-KG-M16-V4A Z-KG-M12-V4A Zacisk krzyżowy ze śrubą i nakrętką M12, wykonany ze stali nierdzewnej V4A (AISI 316L) do budynków z izolacją termiczną o grubości do 80 mm Zacisk krzyżowy ze śrubą i nakrętką M16, wykonany ze stali nierdzewnej V4A (AISI 316L) do budynków z izolacją termiczną o grubości do 80 mm Zacisk krzyżowy ocynkowany 70 x 70 mm, do połączenia z bednarką lub prętami zbrojeniowymi 8-12 mm Zacisk krzyżowy 70 x 70 mm, do połączenia z bednarką lub prętami zbrojeniowymi 8-12 mm wykonany ze stali nierdzewnej V4A (AISI 316L) Z-KG-D-M12-V4A Z-KG-D-M16-V4A Z-K40-St37-fvz Z-K40-V4A Z-KG-D-M12 Z-K40-V4A 50

51 Przepusty uziemiające WODOSZCZELNY PRZEPUST UZIEMIAJĄCY HEA-F/HEA-PF WODOSZCZELNY, ELASTYCZNY PRZEPUST UZIEMIAJĄCY Produkt Nr katalogowy Nr artykułu Zdjęcie Wodoszczelny i elastyczny przepust uziemiający z taśmą miedzianą oraz gwintem nieprzelotowym M12, dla ścian o grubości do 600 mm HEA-F-M12/ Wodoszczelny i elastyczny przepust uziemiający z taśmą miedzianą oraz gwintem nieprzelotowym M16, dla ścian o grubości do 600 mm HEA-F-M16/ Wodoszczelny i elastyczny przepust uziemiający z linką stalową o średnicy 10 mm oraz gwintem nieprzelotowym M12, dla ścian o grubości do 600 mm HEA-PF-M12/ Wodoszczelny i elastyczny przepust uziemiający z linką stalową o średnicy 10 mm oraz gwintem nieprzelotowym M16, dla ścian o grubości do 600 mm HEA-PF-M16/ AKCESORIA Produkt Nr katalogowy Nr artykułu Zdjęcie Końcówka zaciskowa do podłączania przewodów uziemiających stalowa lub ze stali nierdzewnej V4A (AISI316L) z gwintem M12 Z-AL30-M Końcówka zaciskowa do podłączania przewodów uziemiających stalowa lub ze stali nierdzewnej V4A (AISI316L) z gwintem M16 Z-AL40-M Extra Taśma z klejem topliwym, klejenie na zimno, długość 3 m, szerokość ok. 35 mm, zabezpieczenie przeciwkorozyjne Hatetherm Scapa

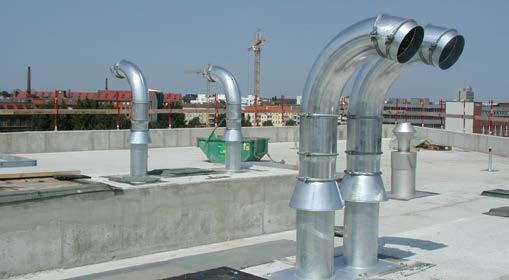

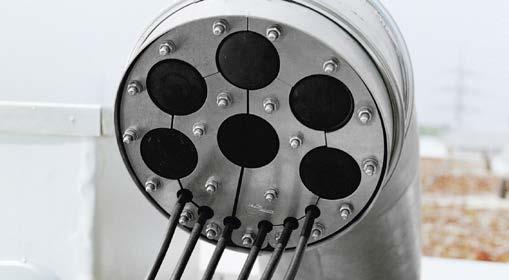

52 Przepusty dachowe SHD PRZEPUST DACHOWY TYPU FAJKA Przepust dachowy typu fajka SHD: elastyczny, modułowy system, nadający się do wszystkich płaskich konstrukcji dachowych niska waga elementów wysokość i ustawienie przepustu mogą być zmieniane nawet po instalacji. dostępny w 4 średnicach wewnętrznych 100, 150, 200 i 300 mm wszystkie części metalowe są ocynkowane, inne gatunki stali na zapytanie możliwe pomontażowe uszczelnianie kabli z wykorzystaniem gumowego wkładu uszczelniającego SKD ze stali nierdzewnej V2A (AISI 304L) łuk przepustu 90 łuk przepustu 30 Typ A (mm) B (mm) C ( mm) D (Ø i mm) E ( mm) SHD SHD element łączący - demontowalny SHD SHD okap regulowana rura podstawa membrana A B A = min. / max. wysokość B = wysokość całkowita C = rozstaw otworów pod kołki montażowe 4 x 12 mm D = maksymalna średnica otworu E = średnica zew. podstawy przepustu izolacja D C E membrana podstawa przepustu Zamontowane przepusty SHD 200, bez kabli Przepust dachowy SHD 200 z gumowym wkładem uszczelniającym SKD 52

53 Przepusty dachowe SHD PRZEPUST DACHOWY TYPU FAJKA SHD PRZEPUST DACHOWY TYPU FAJKA Produkt Nr katalogowy Nr artykułu Zdjęcie Przepust dachowy typu fajka o średnicy wewnętrznej 100 mm, obrotowy z regulowaną wysokością SHD Przepust dachowy typu fajka o średnicy wewnętrznej 150 mm, obrotowy z regulowaną wysokością SHD Przepust dachowy typu fajka o średnicy wewnętrznej 200 mm, obrotowy z regulowaną wysokością SHD Przepust dachowy typu fajka o średnicy wewnętrznej 300 mm, obrotowy z regulowaną wysokością SHD SKD PRZEPUST DACHOWY TYPU FAJKA Produkt Nr katalogowy Nr artykułu Zdjęcie Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 100, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 100-2G-Z/d Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 150, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 150-2G-Z/d Extra Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 200, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 200-2G-Z/d Gumowy wkład uszczelniający EPDM do przepustu dachowego SHD 300, wykonany ze stali nierdzewnej V2A (AISI 304L) SKD 300-2G-Z/d Z = iloć kabli d = średnica zewnętrzna kabli 53
