Parametry techniczne. Widok stanowiska pracy z pod³¹czon¹ jednostk¹ w zabudowie

Transkrypt

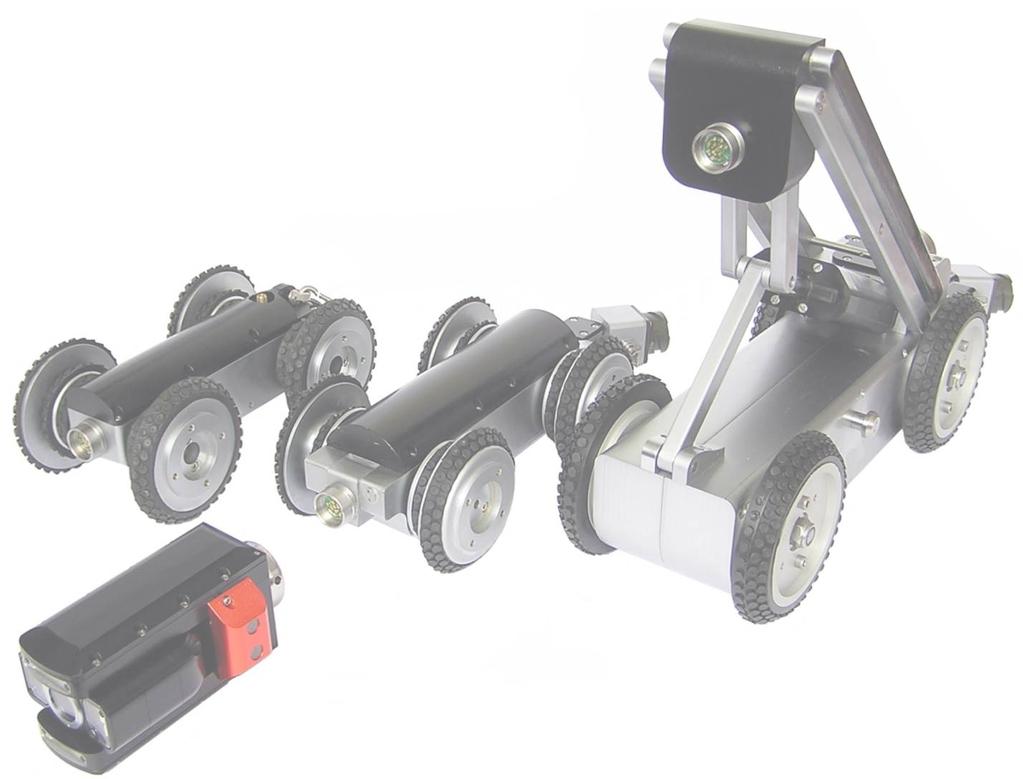

1 Wielofunkcyjny zestaw kamerowy do profili przejazdowych DN100 do DN1200 z jedn¹ wymienn¹ g³owic¹ do wszystkich typów wózków. G³owica ma optyczny ZOOM i laser. Wszystkie wózki maj¹: Mierzenie nachylenia Napiêcie zasilania 24V Wodoszczelnoœæ do 3 Bar Wózek kamerowy KV 100 Wymienne ko³a DN100-DN150, DN200-DN250, DN250-DN300, Kamerowy wózek skrêcaj¹cy RV 125 Wymienne ko³a DN100-DN150, DN200-DN250, DN250-DN300, Kamera cofaj¹ca czarno-bia³a Rotacyjna g³owica kamerowa RHT100 Rozdzielczoœæ 450 wierszy TV Zakres rotacji 355 / 360 Czu³oœæ 0,9lx Oœwietlenie LED super white do DN 800 Zaostrzanie elektryczne ZOOM 2:1 Przys³ona, wywa enie bia³ego koloru automatyczne Wodoszczelnoœæ do 3 Bar LASER - Mierzenie œrednicy, owalnoœci i wysokoœci zakrytego szybu systemem laserowym FD. Automatyczny powrót do podstawowej pozycji, WskaŸnik po³o enia rotacji. Wózek kamerowy skrêcaj¹cy RV 305 Wymienne ko³a DN300-DN400, DN400-DN600, DN600-DN1200, Kamera cofaj¹ca czarno-bia³a G³owica kamerowa RTH 100 z laserem z mo liwoœci¹ u ycia na wszystkich wózkach

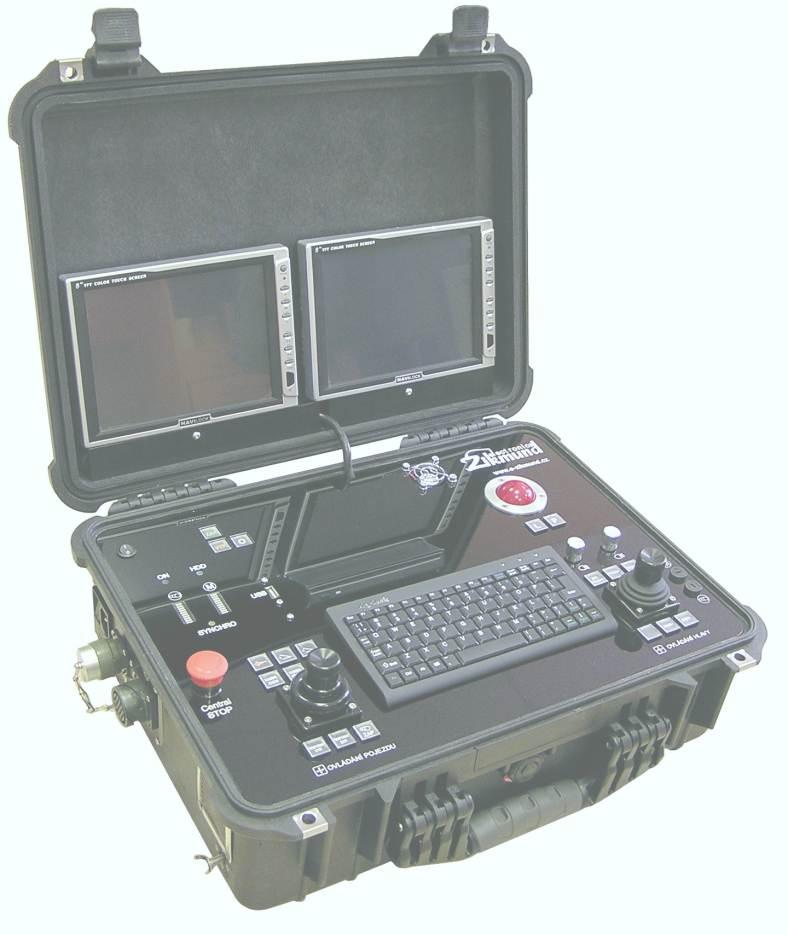

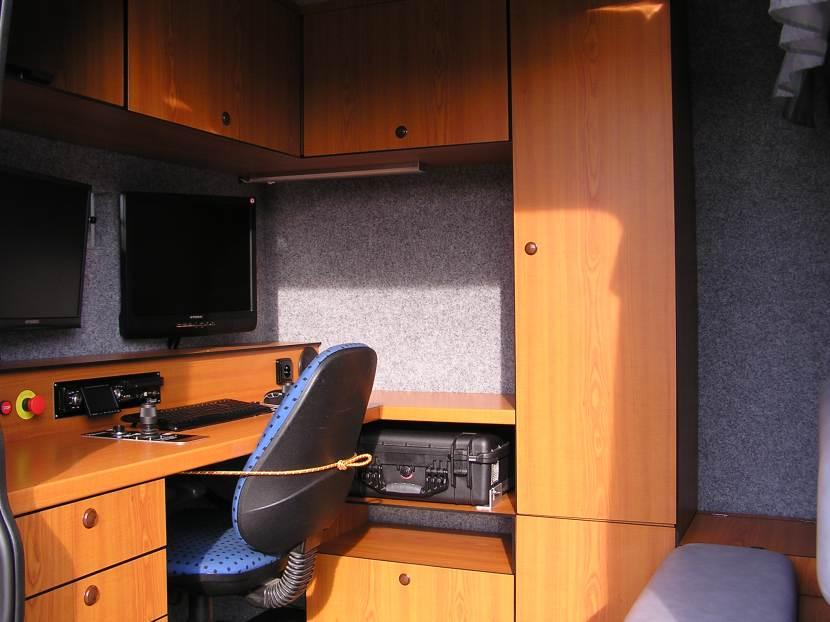

2 Najl ejsza jednostka steruj¹ca na rynku. Zawiera ca³e stanowisko sterowania ³¹cznie z PC. Mo na z niej korzystaæ samodzielnie lub pod³¹czyæ do du ych monitorów i sterowaæ prac¹ z samochodu kamerowego. Parametry techniczne Obs³uga wszystkich funkcji systemu kamerowego, PC do przetwarzania dokumentów, Nagrywanie przegl¹dów ³¹cznie z video na DVD, Tworzenie statycznych obrazków z przegl¹du Program Ikam + DVDwriter, 2 monitory - 1x do PC, 1x do œledzenia przegl¹du, Zasilanie 230V/50Hz / 12V/24V DC. Widok stanowiska pracy z pod³¹czon¹ jednostk¹ w zabudowie Tu jest jednostka steruj¹ca RJ 105 umocowana pod blatem sto³u. Kablami jest po³¹czona ze sterowaniem w blacie sto³u. Je eli klient bêdzie pracowa³ w terenie poza zasiêgiem pojazdu, ³atwo mo na jednostkê wyj¹æ i pracowaæ z ni¹ w dowolnym miejscu.

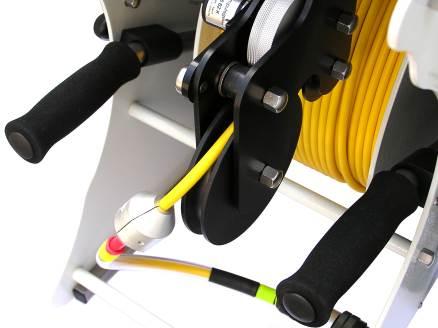

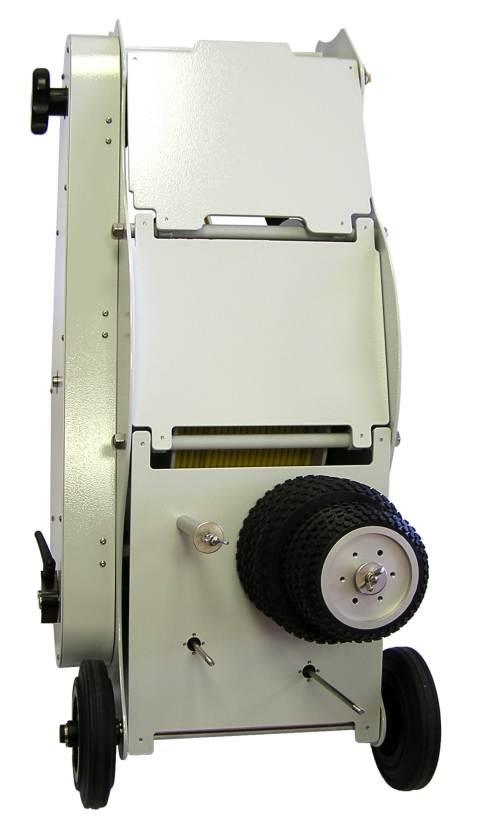

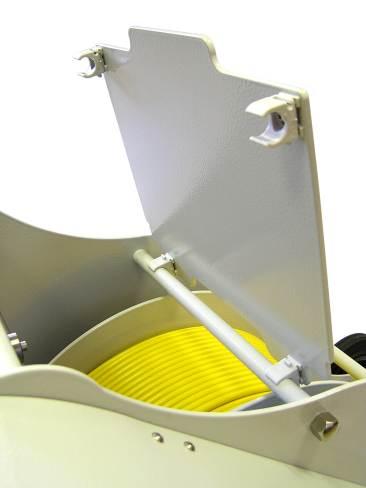

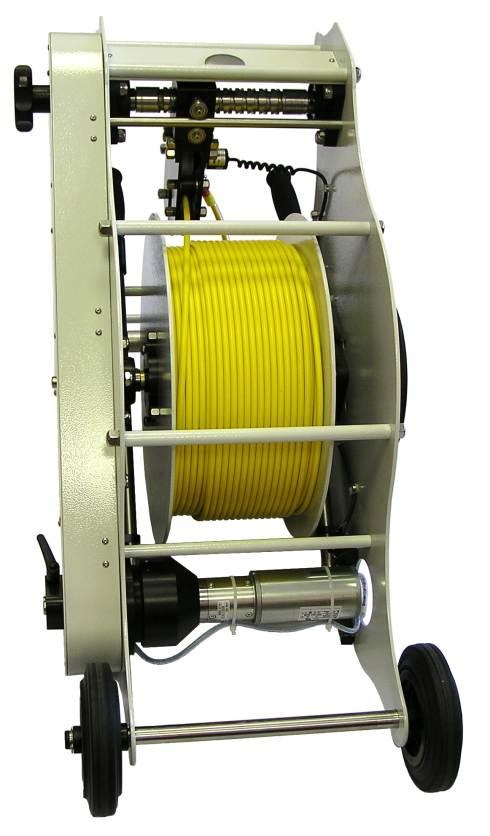

3 Dane techniczne Napêd elektryczny Elektronicznie mierzenie odleg³oœci - rozdzielczoœæ 0,01 m Kabel maks. na szpulê 300m Wysuwane rêkojeœci umo liwiaj¹ ³atwe przewo enie nawijaka. Po przewiezieniu rêkojeœci siê zasunie i umieœci w bokach nawijaka. Nawijak z kieszeniami Odpinane kieszenie s³u ¹ do w³o enia kó³ek, drobnych narzêdzi lub kamery. Ich praktycznoœæ doceni¹ przewa nie firmy, które nie maj¹ sta³ego stanowiska obs³ugi w samochodzie dostawczym. Ale nawet w nim kieszenie nie trac¹ swojego znaczenia. Mo na je nasadziæ na uchwyt na œcianie i wszystko przejrzyœcie uporz¹dkowaæ. Nawijak bez kieszeni

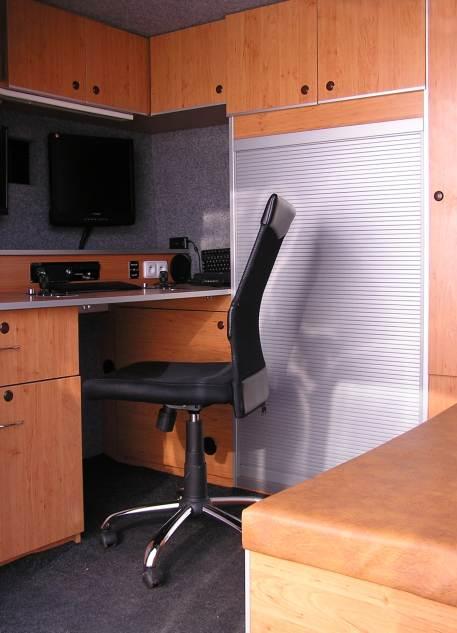

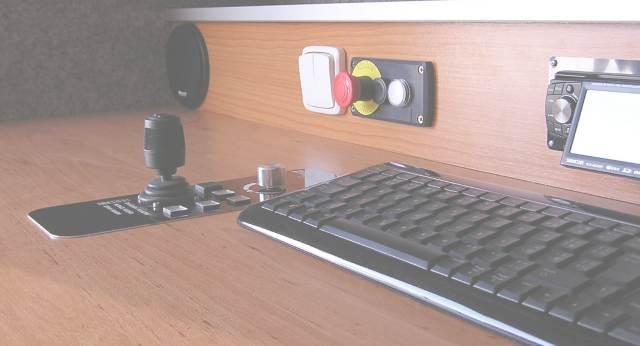

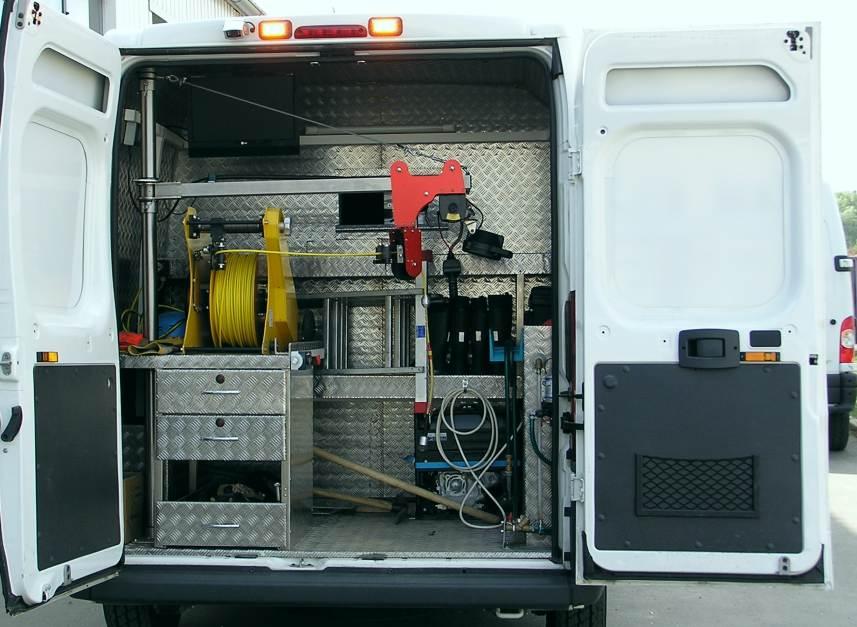

4 Zabudowa samochodowa jest skonstruowana tak, aby w pe³ni odpowiada³a sposobowi i charakterowi pracy. Jej wykonanie dostosowujemy do yczeñ i potrzeb klienta. Tylne pomieszczenie robocze posiada aluminiow¹ powierzchniê z wzorem kropelkowym. Jest tu ergonomicznie umieszczony elektryczny nawijak, nierdzewna wysuwana wanna do u³o enia kamery, metalowa skrzynka na narzêdzia, agregat pr¹dotwórczy i zbiornik z tworzywa z pompk¹ na 12V, która umo liwia umycie kamery, narzêdzi itp. Pod³ogi, izolacje, œciany Czêœæ ³adunkowa samochodu dostawczego zostaje podzielona na przednie i tylne pomieszczenie robocze. Nastêpnie œciany zostaj¹ ocieplone. W ca³ej czêœci zostaj¹ rozprowadzone kable do oœwietlenia, sterowania, komunikacji i ogrzewania. Przednie pomieszczenie robocze Tu znajduje siê g³ówne sterowanie systemu kamerowego. Jest tu zainstalowane radio, kamera cofania itp.. Meble Umeblowanie jest wykonane z 8 mm odpornego na wodê materia³u z uwzglêdnieniem potrzeb stanowiska samochodowego. Posiada specjalne zamki, które uniemo liwiaj¹ samowolne otwieranie. Agregat pr¹dotwórczy Wybór agregatu pr¹dotwórczego jest dowolny. Zalecamy wbudowany wyciszony agregat pr¹dotwórczy, którego nie trzeba podczas pracy wyjmowaæ z pojazdu. Monitor pomaga przy obs³udze kamery w tylnej czêœci pojazdu. Umo liwia œledzenie jej pracy bez koniecznoœci przejœcia na stanowisko sterowania. Komunikacja za³ogi Mo liwoœæ wyboru nadajnika krótkofalowego. Nawijak jest dok³adnie synchronizowany z ruchem kamery. Posiada sterowanie ruchu kamery i nawijaka. Wed³ug yczenia mo na go dope³niæ sterowaniem ruchu g³owicy kamerowej. Nawijak praktycznie dope³nia ramiê teleskopowe do podnoszenia kamery. Oœwietlenie ostrzegawcze. Jego dobór zale y od sposobu pracy klienta i jest indywidualnie dopasowywany.

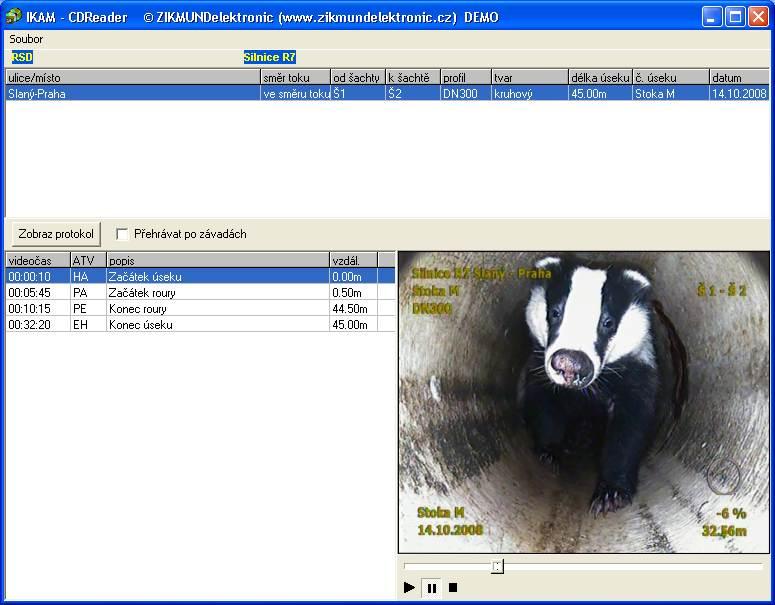

5 Intuicyjne i przejrzyste oprogramowanie, które w pe³ni odpowiada potrzebom klienta. Przegl¹d zostaje nagrany na dysk twardy PC i jest uporz¹dkowany wed³ug ulic i odcinków. Nastêpuje nagranie przegl¹du na DVD i wydruk wykresu nachylenia i protoko³u graficznego przegl¹du. Przekazuj¹c DVD z przegl¹dem inwestorowi nie trzeba instalowaæ programu do jego komputera. Wszystko uruchomi siê automatycznie po w³o eniu DVD do stacji dysków komputera. Podstaw¹ oprogramowania jest program IKAM, którego rozszerzeniem jest program DVDwriter. IKAM jest przeznaczony do opracowywania protoko³ów. Mo na go szybko i wygodnie obs³ugiwaæ. Jest przeznaczony do tworzenia wykresów nachyleñ, wykresu podsumowania odcinka. Pracuje wed³ug normy EN oraz wed³ug normy ATV. Mo na z nim pracowaæ w jêzyku ojczystym a dane automatycznie zapisywaæ w jêzyku obcym. Ikam umo liwia tworzenie fotografii w trakcie przegl¹du. Program obs³uguje dope³nianie menu przez operatora (tworzenie w³asnego menu usterek). DVDwriter jest przeznaczony do szybkiego i bezproblemowego tworzenia danych z mo liwoœci¹ edytowania poszczególnych odcinków. Przegl¹darka ma prost¹ intuicyjn¹ obs³ugê. Dane s¹ tu przejrzyœcie uporz¹dkowane.
