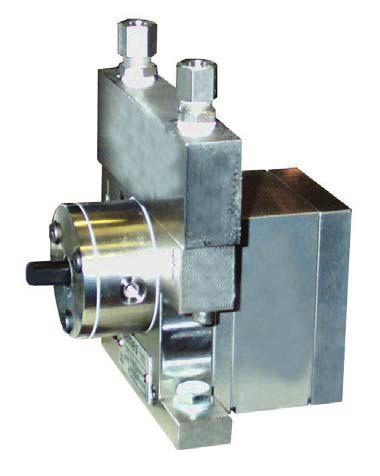

1 112 Pompa z bata s u y do rozpylania farb p ynnych, rozpuszczalnikowych lub wodorozpuszczalnych w przemy le ogólnym we wspó pracy z wszystkimi rozpylaczami automatycznymi SAMES (PIV 660, PPH 308, PPH405 i TRP 500). Opis Pompa z bata zapewnia nat enie przep ywu farby proporcjonalne do pr dko ci obrotowej. Pompa gwarantuje regularny i dok adny przep yw. Materia malarski musi by doprowadzany do pompy pod ci nieniem rz du 0,5 barów. W przypadku uk adu cyrkulacyjnego nale y przewidzie regulator ci nienia farby przed pomp oraz przep ywomierz za pomp. Ci nienie wej ciowe u atwia rozruch pompy i pozwala uzyska nat enie przep ywu dostosowane do pojemno ci skokowej i pr dko ci pompy.

2 113 Mo liwa konfiguracja Pompy mog by montowane z centraln jednostk zasilaj c z silnikiem (silnikami). Wymiary mocuj ce s identyczne dla wszystkich pomp co umo liwia wymienno jednostki centralnej. Jedn.centralna umo liwia stosowanie produktów, których rezystywno wynosi poni ej 1M cm. Pompa, a przynajmniej obieg farby jest w pe ni izolowany w stosunku do najbli szej masy (silnik) : :: Stosowanie mat.wodnych jest w pe ni mo liwe pod warunkiem przestrzegania zasad bezpiecze stwa (izolacja wej cia, zbiornik ci nieniowy itd.) W niektórych konfiguracjach rozpylania ( adunek wewn. I wbudowana jedn.wn) WN aduje elektrycznie obwód farby na poziomie g owicy rozpylacza i sprzyja powstawaniu pr dów w kierunku najbli szej masy (pompa), które mog by przyczyn zaburze elektrostatycznych. :: W przypadku farb rozpuszczalnikowych nale y zapewni pod czenie do masy uk adu doprowadzaj cego Jednostka centralna " CPH 301 lub 302 " obejmuje: :: zespó nap dowy zmiennej pr dko ci :: regulator pr dko ci zasilaj cy zespó :: izolacyjn przek adni pomi dzy silnikiem i pomp :: izoluj c obudow Jedn. centralna CPH mo e by wyposa ona w jedn lub dwie pompy. CPH301 to jedn. centralna z jedn pomp a CPH 302 z dwoma pompami. Farby metalizowane wymagaj zastosowania jedn. centralnej jak w przypadku farb wodnych. Proponowany schemat instalacyjny: A: uk ad zasilaj cy po czony z mas do farb rozpuszczalnikowych lub z izolowany do farb wodnych albo o niskiej rezystywno ci B: BlokMODUCLEAN umo liwiaj cy szybk zmian koloru C: Regulator pr dko ci przed pomp D: Centralna jedn. zasilaj ca typu CPH E: Zawór bocznikowy opcjonalnie w zale no ci od doboru pompy do szybszego p ukania w przypadku nadci nienia (standard 20 barów) F: Przep ywomierz za pomp G: Pneumozawór spustowy H: mieszanie farby (farba pozostaje jednorodna nawet w przypadku d u szego przestoju) I: Doprowadzenie do rozpylacza SAMES (odci cie materia u malarskiego jest wbudowane, niektóre rozpylacze jak PPH 308 maj wbudowany obieg farby)

3 114 Dobór typu pompy A : Nat enie przep ywu farby w cm3/min B : Pr dko obrotowa w obr/min Wykresy pokazuj zastosowane nat enie przep ywu z przeciwci nieniem od 0 do 6 i od 6 do 10 barów. Nie nale y dobiera pompy, której nat enie przep ywu by oby zbyt zbli one do minimalnej lub maksymalnej pr dko ci, lecz bliskie 100 obr/min.

4 115 Parametry techniczne Ci nienie Zawór Zasilanie Zastosowanie Maks ci n robocze pow. (barów) 6 (90 psi) Min. ci n. robocze (barów) 3 (45 psi) przewód pow. steruj cego (mm) ø2,7x4 Min.wej ciowe ci n. farby (barów) 0,5 (7,5 psi) dla u atwienia rozruchu Maks. Wej ciowe ci n.farby (barów) 2 (30 psi) Maks,wyj ciowe ci n.farby (barów) 10 (150 psi) Maks pr dk.obrotowa. (obr/min) 220 Przy cza Wej cie Wyj cie P ytka przy czeniowa do pompy (BSP) 1/4 1/4 Gama Ten rodzaj pompy obejmuje 6 pojemno ci skokowych okre lonych w cm3 farby: 0,6 cm3 / obr. 1,2 cm3 / obr. 2,4 cm3 / obr. 3 cm3 / obr. 6 cm3 / obr. 10 cm3 / obr. Pojemno ci skokowe obejmuj zakres nat enia przep ywu od 0,5 do 80 L/h. Wybór zale y od danego nat enia przep ywu i zakresu pr dko ci obrotowej. Zaleca si robocz pr dko obr.poni ej 120 br/min. Istniej trzy rodzaje wyko czenia pompy: :: stal: materia y mal.rozpuszczalnikowe :: Inox : mat. malarskie wodne :: ADLC: wysokiej jako ci wyko czenie, które poprawia twardo powierzchniow i ma lepszy wspó czynnik tarcia. Szybkie czyszczenie pompy przy u yciu produktu czyszcz cego wtryskiwanego z du ym nat eniem przep ywu Materia y malarskie wodorozpuszczalne wymagaj odpowiednich pomp wolumetrycznych.

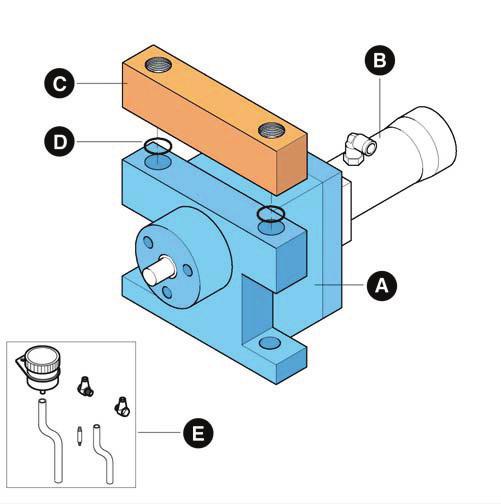

5 116 Pompa z bata Pomp trzeba zamówi osobno Opis Znak Poj.skok (cm3 / t.) Oznaczenie Pompa stalowa A 0,6 Y1P CDL 026 1,2 Y1P CDL 028 2,4 Y1P CDL Y1P CDL Y1P CDL 037 Pompa INOX A 0,6 Y1P CDL 101 1, , Y1P CDL Pompa ADLC (1) A 1, , (1) = ADLC = pow oka o twardej powierzchni (bardzo trwa a) Elementy sk adowe pompy ADLC (1) et INOX Opis Znak Poj.skok (cm3 / t.) Oznaczenie Zawór bocznik. B 1,2 / 2,4 / 6 / Podstawa przy. C 1,2 / 2,4 / 6 / Uszczelki (x2) D 1,2 / 2,4 / 6 / 10 J3T TCN 011 Adaptacja MESAMOL (2) E 2,4 / 6 / ,2 F6R BCL 021 Smar MESAMOL Pojem. 1 l H1H MIN 037 (1) : ADLC = pow oka o twardej powierzchni (bardzo trwa a) (2) : Pompy mog by wyposa one w system uszczelniaj cy zapobiegaj cy przechodzenie powietrza do uk adu farby (w przypadku stosowania utwardzacza).
