1 OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik do Umowy nr I. Zakres prac. Używane skróty: k klucze na brelokach; b boksy na klucze; t tuby na klucze a. Zadanie 1 1. KW Budynek Zdjęcie obecnie zainstalowanego depozytora 15k/6t; Zainstalowanie nowego depozytora 30k/12b, (na ścianie ceglanej); Podłączenie do istniejącego wydzielonego obwodu sieci zasilającej; Podłączenie do będącej w użyciu lokalnej sieci Ethernetowej; 2. KW Budynek Zdjęcie obecnie zainstalowanego depozytora 15k/6t; Zainstalowanie nowego depozytora 40k/12b, na (ścianie ceglanej); Podłączenie do istniejącego wydzielonego obwodu sieci zasilającej; Zamocowanie modemu będącego w użyciu modemu H-DSL wewnątrz depozytora; Podłączenie poprzez H-DSL i dzierżawione łącze telefoniczne do lokalnej sieci Ethernetowej; 2.2. Budynek 1 parter wejście Miejsce instalacji wejście na klatkę schodową; Zainstalowanie zdemontowanego z KW 2 budynku 6 depozytora 15k/6t (na ścianie ceglanej lub betonowej); Podłączenie do istniejącego wydzielonego obwodu sieci zasilającej; Podłączenie do będącej w użyciu lokalnej sieci Ethernetowej; 2.3. Budynek 1 wejście Miejsce instalacji korytarz; Zainstalowanie zdemontowanego z KW 1 budynek 1 depozytora 15k/0b (na ścianie ceglanej lub betonowej); Podłączenie do istniejącego wydzielonego obwodu sieci zasilającej; Zainstalowanie modemu H-DSL wewnątrz depozytora; Podłączenie poprzez modem H-DSL i wyprowadzone dzierżawione łącze telefoniczne do lokalnej sieci Ethernetowej; 2.4. Budynek 1 pomieszczenie centrali Instalacja urządzeń w szafie Rack: Listwa zasilająca 8 x 220v z filtrem; UPS 1000kVA; 3. KW Budynek Zainstalowanie zdemontowanego z KW 1 budynku 1 modułu 6 tub do będącego w użyciu depozytora 54k; 3.4. Budynek Miejsce instalacji korytarz; Budynek posiada strukturę do prowadzenia okablowania sieciowego; Wykonanie okablowania zasilającego między tablicą rozdzielczą a miejscem instalacji depozytora; Wykonanie okablowania sieciowego Ethernet a miejscem instalacji depozytora a pomieszczeniem 8; Zainstalowanie nowego depozytora 21k/6b (na ścianie ceglanej lub betonowej); Wykonanie instalacji i podłączenie do sieci zasilającej; 1

2 Podłączenie do lokalnej sieci Ethernetowej; b. Zadanie 2 Objęcie konserwacją wszystkich będących w użytkowaniu depozytorów kluczy Wykonanie 12 konserwacji (1 na kwartał) nowo zainstalowanych depozytorów kluczy począwszy od 1 kwartału 2015 r. w okresie trwania gwarancji 1.2. Wykonanie 12 konserwacji (1 na kwartał) począwszy od 1 kwartału 2015 r. 5 depozytorów kluczy: SAIK 01/ /11; SAIK 01/ /11; SAIK 01/ /11; SAIK 01/ /11; SAIK 01/ /11; 1.3. Wykonanie 9 konserwacji (1 na kwartał) począwszy od 4 kwartału 2015 r. 3 depozytorów kluczy: SAIK 01/2005-N17/06; SAIK 01/2004-N13/12; SAIK 01/2004-N12/12; 1.4. Ponadto zostanie podana wycena wykonania napraw pogwarancyjnych (stawka roboczogodzinowa, inne koszty); II. Wymagania techniczno-eksploatacyjne. 1. Depozytory kluczy zainstalowane w kompleksie wojskowym w Warszawie powinny zapewnić: 1.1. umożliwiać wykorzystanie kart stosowanych w systemie kontroli dostępu typu Wiegand i czytników tych kart typu ASR702W, 1.2. umożliwiać identyfikację użytkownika poprzez odczyt danych z karty zbliżeniowej, kod PIN oraz dowolną kombinację powyższych sposobów identyfikacji, 1.3. posiadać czytelny dla użytkownika panel komunikacji i sterowania, 1.4. umożliwiać awaryjne wydanie kluczy w sytuacji zagrożenia, 1.5. posiadać możliwość integracji z będącymi w użyciu systemami alarmowymi zainstalowanymi w obiekcie (GALAXY 512, Andover Controls Continuum, ATS4000), 1.6. generować alarmy ze zdarzeń będących anomaliami pracy systemu, tj. braku kluczy w zdefiniowanych uprzednio oknach czasowych, usterek technicznych, nieprawidłowej obsługi, nieuprawnionych prób pobrania kluczy, 1.7. zapewnić zdalny bieżący nadzór przez centrum nadzoru i stałe monitorowanie obecności kluczy w systemie, 1.8. posiadać możliwość instalacji wewnątrz obudowy sprzętu dodatkowego takiego jak modem H- DSL, zapewnić możliwość rozbudowy systemu także o moduły umożliwiające deponowanie kluczy do pomieszczeń podlegających szczególnej ochronie w sposób zapewniający ich zabezpieczenie mechaniczne przed skopiowaniem i wglądem w profil części roboczej klucza, 1.9. umożliwiać w specjalnych stanowiskach deponowanie kluczy nietypowych o długości do 200 mm, np. do sejfów, w tym przypadku klucze mają być deponowane w sposób zapewniający ich zabezpieczenie mechaniczne przed skopiowaniem i wglądem w profil części roboczej klucza, być zasilane z wydzielonych obwodów sieci energetycznej (z najbliższej rozdzielni elektrycznej) z własnym zabezpieczeniem minimum nadprądowym, mieć zasilanie awaryjne ze źródła rezerwowego, które zapewni normalną pracę systemu w stanie pracy w czasie nie krótszym niż 72 godziny po zaniku zasilania sieciowego, posiadać rejestrację wszystkich zdarzeń o pojemności umożliwiającej ich rejestrację z co najmniej trzech ostatnich miesięcy, mieć zabezpieczenia przeciw sabotażowe, przeciwprzepięciowe oraz odporność na urazy i wstrząsy mechaniczne o małej częstotliwości, posiadać możliwość instalacji modemu sieciowego wewnątrz obudowy depozytora przez Wykonawcę lub Zamawiającego, zdalny dostęp do urządzeń przy pomocy dedykowanego systemu programów komputerowych zainstalowanych na stacjach roboczych przeznaczonych do obsługi systemu depozytorów, wskazane by dostęp zdalny zapewniały także klawiatury (szyfratory), możliwość testowania urządzeń, zasilaczy, akumulatorów, 2

3 1.17. samoczynne przełączać zasilania ze źródła podstawowego na rezerwowe i odwrotnie bez zakłócenia pracy systemu oraz sygnalizować w centrum nadzoru awarie zasilania podstawowego i powrót do niego, możliwość pracy w środowisku sieciowym z wykorzystaniem protokołu Ethernet, TCP/IP właściwą pracę przy wilgotności powietrza od 5% do 95%, właściwą pracę w temperaturze od +5 C do +45 C dla depozytorów montowanych wewnątrz ogrzewanych pomieszczeń, odporność na zakłócenie impulsowe nanosekundowe i elektromagnetyczne o wartości do 2kV, odporność na wyładowania elektryczności statycznej, w tym wyładowania atmosferyczne o wartości 10kV, właściwą pracę przy krótkotrwałych zanikach napięcia zasilania trwających nie dłuższych niż 20 ms, odporność na zmianę polaryzacji stałego napięcia zasilającego, wywoływać alarm w przypadku przerwy, zwarcia magistrali komunikacyjnej lub braku transmisji po czasie 500 ms, zasygnalizować wykryte uszkodzenia w czasie nie dłuższym niż 20 sekund, utrzymywać nadawanie sygnału alarmowego tylko przez czas niezbędny do powiadomienia centrum nadzoru, sygnalizować dźwiękowo i wizualnie próby nieuprawnionego pobrania klucza, mechanicznej ingerencji w urządzenie lub prób sabotażu, Ponadto system depozytorów kluczy zainstalowany w kompleksie wojskowym w Warszawie powinien zostać dostarczony wraz z materiałami, narzędziami i urządzeniami niezbędnymi do eksploatacji systemu np. breloki lub zawieszki (o 20% więcej niż ilość gniazd do przechowywania kluczy w systemie), programator breloków lub zawieszek, komplet narzędzi służących do montażu i demontażu kluczy zainstalowanych na brelokach, zawieszkach, pojemnikach, itp. 2. Zastosować Zasilacz bezprzerwowy UPS, o parametrach nie gorszych niż: 2.1. UPS 1000kVA; 2.2. Montowany w szafie Rack; 2.3. Z gniazdami typu standard PL; 3. Zastosować listwę zasilającą, o parametrach nie gorszych niż: 3.1. do instalacji w szafie Rack; 3.2. z filtrem przeciw zakłóceniowym; 3.3. ilość gniazd 8 x 220V standard PL; 3.4. długość przewodu 2 m; 4. Zastosować Modem H-DSL, o parametrach nie gorszych niż: 4.1. o wymiarach umożliwiających zamontowanie wewnątrz depozytora kluczy; 5. Zastosować skrzynki do ochrony urządzeń, o parametrach nie gorszych niż: 5.1. o wymiarach umożliwiających zamontowanie wewnątrz modem H-DSL z zasilaczem; 5.2. z zamkiem z kluczem patentowym; 5.3. z obudową metalową, hermetyczną. III. Wymagania organizacyjne. System depozytorów kluczy zainstalowany w kompleksie wojskowym w Warszawie powinien: 1. zostać skonfigurowany do pracy w wydzielonej sieci komputerowej, 2. posiadać możliwość współpracy z będącym w użyciu serwerem i oprogramowaniem SAIK. 3. posiadać możliwość definiowania: 3.1. stref czasowych pobierania kluczy definiowanych globalnie, dla grup użytkowników lub dla każdego użytkownika oddzielnie, 3.2. funkcji monitorującej tkz. kluczy przetrzymanych, wywołującej alarm po zdefiniowanym czasie, 3.3. możliwość definiowania przez administratora uprawnień do pobrania kluczy oraz wydawania kluczy na odległość realizowane z poziomu stacji roboczej administratora, 3.4. możliwość czasowej deaktywacji uprawnień np. na czas urlopu, a następnie automatycznej aktywacji uprawnień użytkownika po ustawionej dacie możliwość definiowania funkcji tzw. oficera dyżurnego, upoważnionego jedynie do zdawania kluczy, 3

4 3.6. posiadać oprogramowanie umożliwiające obsługę systemu depozytorów połączonych w sieć, umożliwiające bieżące zdalne zarządzanie (administrowanie) system (np. odczyt historii zdarzeń, generowanie raportów, zwalnianie i otwieranie stanowisk, definiowania użytkowników i kluczy, itp.). 4. każdy moduł sterujący depozytora powinien mieć możliwość nadzorowania i zarządzania stanowiskami różnego typu (możliwość tworzenia tzw. systemów mieszanych), takimi jak: gniazda kluczowe, boksy, tuby, skrytki z dodatkowymi pojemnikami na pęki kluczy (obecność pojemnika w skrytce jest monitorowana), specjalne skrytki na tzw. klucze długie, skrytki rurowe z możliwością zastosowania do ich otwarcia zasady czterech oczu. IV. Wykonawca w czasie realizacji zamówienia zobowiązany jest spełniać następujące wymagania: 1. Kierować do realizacji usługi pracowników, którzy stanowią stały wydzielony zespół oraz: 2. zostali wyznaczeni przez Wykonawcę do realizacji usługi w chronionym obiekcie w siedzibie Użytkownika i umieszczeni w Wykazie pracowników Wykonawcy realizujących przedmiot umowy, 3. posiadają aktualne poświadczenie bezpieczeństwa uprawniające do dostępu do informacji niejawnych o klauzuli zastrzeżone lub uzyskają od Zamawiającego upoważnienie do dostępu do informacji niejawnych o klauzuli zastrzeżone, 4. posiadają aktualne zaświadczenie stwierdzające odbycie szkolenia w zakresie ochrony informacji niejawnych (art. 19 i art. 20 ustawy z dnia 5 sierpnia 2010 r. o ochronie informacji niejawnych), V. Zakres prac związanych z konfiguracją i instalacją systemu. Wykonawca jest zobowiązany do: 1. zainstalowania wszystkich urządzeń (obudów elektroinstalacyjnych, szaf montażowych, dodatkowego wyposażenia) w miejscach wskazanych przez Zamawiającego, koszty wszelkich materiałów instalacyjnych (wkręty, kołki montażowe, złączki, taśma izolacyjne, itp.) pokrywa Wykonawca. 2. wykonania wszelkich połączeń pomiędzy urządzeniami wchodzącymi w skład systemu depozytorów tzn.: podłączenia przewodów sieci komputerowej, linii elektrycznych do zasilania podstawowego urządzeń w relacji depozytor rozdzielnia elektryczna budynku, 3. wykonania i przekazania Zamawiającemu dokumentacji powykonawczej zawierającej schematy przedstawiające rozmieszczenie elementów systemu, połączenia elektryczne i sieci komputerowej, 4. konfiguracji i uruchomienia systemu w pełnej funkcjonalności, 5. przekazania Zamawiającemu licencji oprogramowania do zarządzania depozytorami (oprogramowanie stacji nadzoru, administratora), 6. przekazania Zamawiającemu opracowanej w języku polskim instrukcji obsługi zainstalowanego sprzętu i oprogramowania do zarządzania depozytorami i stacjami roboczymi w wersji dla administratora, centrum nadzoru, użytkownika oraz przeprowadzenia szkolenia dla użytkowników systemu oraz zapewnienie wsparcia technicznego dla administratora systemu w okresie obowiązywania gwarancji. VI. Warunki gwarancji: 1. Na wyroby dostarczone na podstawie niniejszej umowy Wykonawca udzieli gwarancji na okres minimum 36 miesięcy, licząc od daty podpisania protokółu przyjęcia-przekazania przez przedstawicieli Wykonawcy i przedstawicieli Zamawiającego. 2. Wykonawca odpowiada za wady prawne i fizyczne, ujawnione w dostarczonych wyrobach, ponosi z tego tytułu wszelkie zobowiązania. 3. Jest odpowiedzialny względem Zamawiającego, jeżeli dostarczone wyroby stanowią własność osoby trzeciej, albo jeżeli są obciążone prawem osoby trzeciej, lub mają wadę zmniejszającą ich wartość lub użyteczność wynikającą z ich przeznaczenia, nie mają właściwości wymaganych przez Zamawiającego, albo jeżeli dostarczono je w stanie niekompletnym. 4. O wadzie fizycznej i prawnej przedmiotu umowy Zamawiający zawiadamia Wykonawcę bezpośrednio w chwili ujawnienia w nich wad, w celu realizacji przysługujących z tego tytułu uprawnień. Formę zawiadomienia stanowi Protokół reklamacji wykonany przez Zamawiającego lub jego reprezentanta, przekazany Wykonawcy. 4

5 5. Wykonawca jest zobowiązany do usunięcia wad fizycznych i prawnych wyrobów lub do dostarczenia wyrobów wolnych od wad, jeżeli wady te ujawnią się w okresie gwarancji. 6. Jeżeli w wykonaniu swoich obowiązków Wykonawca dostarczył Zamawiającemu zamiast wyrobów wadliwych takie same wyroby nowe wolne od wad, termin gwarancji biegnie na nowo od chwili ich dostarczenia. Wymiany wyrobów Wykonawca dokona bez żadnej dopłaty, nawet gdyby ceny na takie wyroby uległy zmianie. 7. Realizacja naprawy gwarancyjnej następuje w miejscu zgłoszenia awarii. 8. Wykonawca gwarantuje, że każdy egzemplarz dostarczonego wyrobu jest wolny od wad fizycznych, prawnych oraz posiada cechy zgodne z cechami określonymi w jego specyfikacji technicznej. Gwarancja nie ma zastosowania w przypadku, gdy wymiana ww. egzemplarza wynika: z niewłaściwego użytkowania, wywołanego przyczyną zewnętrzną, niewłaściwej obsługi w czasie użytkowania, z uszkodzeń wywołanych użyciem produktu, za który Wykonawca nie ponosi odpowiedzialności. 9. Gwarancja jest wyłączną gwarancją udzielaną Zamawiającemu i zastępuje wszelkie inne gwarancje wyraźne i domniemane, a w szczególności domniemane gwarancje lub warunki przydatności handlowej lub przydatności do określonego celu. Wykonawca gwarantuje nieprzerwaną i wolną od błędów pracę dostarczonych wyrobów w okresie trwania gwarancji. 10. Zamawiający jest upoważniony do samodzielnego demontażu i montażu informatycznych nośników danych pracujących w sprzęcie informatyki (dyski twarde) bez utraty gwarancji na cały sprzęt. 11. Informatyczne nośniki danych pracujące w sprzęcie informatyki (dyski twarde) nie podlegają przekazaniu do naprawy (lub zwrotowi sprzętu), pozostają własnością Zamawiającego. 12. Zamawiający może wykorzystać uprawnienia z tytułu gwarancji za wady fizyczne i prawne wyrobów niezależnie od uprawnień wynikających z rękojmi. 13. Utrata roszczeń z tytułu wad fizycznych i prawnych nie następuje mimo upływu terminu gwarancji, jeżeli Wykonawca wadę zataił. 14. W przypadku stwierdzenia w okresie gwarancji wad fizycznych i prawnych w dostarczonych wyrobach Wykonawca: rozpocznie usuwanie awarii w ciągu 24 godzin od czasu zgłoszenia przez Zamawiającego, a w przypadku braku reakcji na zgłoszoną awarię Zamawiający będzie wzywał inny serwis, a kosztami obciążał Wykonawcę, rozpatrzy Protokół reklamacji w ciągu 7 dni licząc od daty jego otrzymania, usprawni wadliwe wyroby w terminie 14 dni licząc od daty otrzymania Protokółu reklamacji : usunie wady w dostarczonych wyrobach w miejscu, w którym zostały one ujawnione lub na własny koszt dostarczy je do swojej siedziby w celu ich usprawnienia, wyroby wolne od wad dostarczy na własny koszt do miejsca, w którym wady zostały ujawnione w terminie 14 dni licząc od daty otrzymania Protokółu reklamacji przedłuży termin gwarancji o czas, w ciągu którego wskutek wad wyrobu, objętego gwarancją uprawniony z gwarancji nie mógł z niego korzystać, wymieni wadliwy wyrób na nowy w terminie 5 dni licząc od upływu terminu 14 dni licząc od daty otrzymania Protokółu reklamacji, dokona stosownych zapisów w karcie gwarancyjnej dotyczących zakresu wykonanych napraw oraz zmiany okresu udzielonej gwarancji, poniesie odpowiedzialność z tytułu przypadkowej utraty lub uszkodzenia wyrobu w czasie od przyjęcia go do naprawy do czasu przekazania sprawnego użytkownikowi w miejscu ujawnienia wady, zwróci Zamawiającemu równowartość wadliwych egzemplarzy wyrobów powiększoną o karę umowną w wysokości 10 % ich ceny oferowanej, jeżeli nie wykona zobowiązań wynikających z pkt. 14 ppkt. b i e zakwestionowany (wadliwy towar) może podlegać ekspertyzie technicznej, a koszty sporządzenia ekspertyzy ponosi strona której ocena jakości okazała się wadliwa w przypadku, gdy jedno urządzenie naprawiane byłoby 4 krotnie, Zamawiającemu będzie przysługiwało prawo do wymiany sprzętu na nowy, taki sam lub o zbliżonych, lecz nie gorszych parametrach, 5

6 15. Wykonawca powiadomi Zamawiającego o nieprawidłowościach w użytkowaniu dostarczonych wyrobów oraz utrudnieniach w ich usprawnieniu, jeśli takie występują ze strony użytkownika. 16. Wykonawca zobowiązany jest dostarczyć do Zamawiającego listę wszystkich punktów serwisowych wraz z danymi teleadresowymi (adres, nr telefonu, nr faxu, ), w których ma być realizowana naprawa. 17. Wykonawca, po zakończeniu okresu gwarancyjnego, przedstawi Zamawiającemu pisemną informację o wszelkich wadach, ich przyczynach i sposobie usunięcia. VII. Zakres prac związanych z konfiguracją i instalacją systemu: Wykonawca jest zobowiązany do: 1. zainstalowania wszystkich urządzeń (obudów elektroinstalacyjnych, szaf montażowych, dodatkowego wyposażenia) w miejscach wskazanych przez Zamawiającego, koszty wszelkich materiałów instalacyjnych (wkręty, kołki montażowe, złączki, taśma izolacyjne, itp.) pokrywa Wykonawca, 2. wykonania wszelkich połączeń pomiędzy urządzeniami wchodzącymi w skład systemu tzn.: podłączenia przewodów sieci komputerowej i magistrali wewnętrznych, linii elektrycznych do zasilania podstawowego, linii sygnałowych, 3. wykonania konfiguracji i uruchomienia urządzeń systemu w pełnej funkcjonalności, 4. przekazania Zamawiającemu opracowanej w języku polskim instrukcji obsługi zainstalowanego sprzętu i oprogramowania do zarządzania urządzeniami oraz przeprowadzenia szkolenia dla użytkowników systemu oraz zapewnienie wsparcia technicznego dla administratora systemu w okresie obowiązywania gwarancji. VIII. Inne istotne dla Zamawiającego postanowienia. 1. Wykonawca zobowiązany jest wykonać konserwacje kwartalne w n/w zakresie czynności Sprawdzenie działania zamków otwarcia awaryjnego; Sprawdzenie zawiasów drzwiczek szafki; Sprawdzenie działania rygla blokady drzwiczek szafki; Sprawdzenie stanu siłownika otwierającego drzwiczki szafki; Sprawdzenie poprawności działania mechanizmów blokady kluczy; Sprawdzenie stanu breloków Sprawdzenie stanu kabla zasilającego oraz gniazda i wtyczki zasilania 230V; Sprawdzenie poziomów napięć na zasilaczu i przetwornicy; Sprawdzenie działania wentylatora; Sprawdzenie stanu akumulatora; Sprawdzenie stanu kabla UTP oraz wtyczki RJ45 w szafce; Sprawdzenie działania klawiatury/panelu dotykowego w szafce; Sprawdzenie połączeń pomiędzy poszczególnymi modułami w szafce; Sprawdzenie działania głośnika; Sprawdzenie działania przełączników krańcowych w szafce; Sprawdzenie działania dysku twardego szafki; Sprawdzenie stanu oprogramowania systemowego szafki(ilość miejsca na dysku, logi błędów, zegar czasu rzeczywistego); Sprawdzenie konfiguracji systemu serwera (adres IP, konfiguracja firewalla, ustawienia systemowe); I pozostałe przewidziane przez producenta szafki depozytora; 2. W przypadku gdy producent depozytorów przewidział własną listę czynności konserwacyjnych to taka lista podlega dopuszczeniu do stosowania po zatwierdzeniu przez Zamawiającego; 3. W przypadku modernizacji lub rozbudowy systemu depozytorów kluczy koszt konserwacji wzrośnie proporcjonalnie do ilości i konfiguracji zainstalowanych urządzeń; 4. W przypadku nie wykonania planowej konserwacji Wykonawca będzie obciążony kwotą wykonania jej przez firmę zatrudnioną przez Zamawiającego; IX. Czynności przed przystąpieniem do wykonania robót 1 Należy dostarczyć listę pracowników i pojazdów wyznaczonych do pracy na przedmiotowym obiekcie; 1.1 Nazwisko imię; 6

7 1.2 Numer pesel; 1.3 Adres zameldowania; 1.4 Numer licencji pracownika zabezpieczenia technicznego: 2 Ponadto należy dostarczyć: 2.1 Zdjęcia pracowników; 2.2 Kopie wymaganych uprawnień i licencji; X. Czynności i prace odbiorcze. 1 Odbiór techniczny dokona komisja wyznaczona przez Zamawiającego, podstawą odbioru będzie protokół techniczny odbioru końcowego prac i przyjęcia przekazania systemu Zamawiającemu zawierający czytelne podpisy członków komisji, potwierdzający, że stan ilościowy i jakościowy zamówienia jest zgodny z założonymi wymaganiami technicznymi zamówienia. Protokół techniczny musi zawierać informacje o podstawowych parametrach pracy w warunkach przewidzianych do eksploatacji. 2 W trakcie prac uruchomieniowych należy 2.1 wykonać testy i pomiary, których protokoły stanowić będą załącznik do dokumentacji powykonawczej; 2.2 uzgodnić i wykonać harmonogram konserwacji kwartalnej; 3 Dokumentacja powykonawcza systemu powinna zawierać 3.1 Wykaz urządzeń; 3.2 Opis techniczny; Sposób prowadzenia kabli; Sposób zasilania; Bilans mocy; Wytyczne dla instalatora i użytkownika; 3.3 Wyniki pomiarów instalacji elektrycznej 3.4 Opis wstępnej konfiguracji systemu; 3.5 Rysunki i schematy połączeń; 3.6 Świadectwa, certyfikaty i deklaracje zgodności; 3.7 Karty katalogowe; Instrukcje montażu; DTR urządzeń; instrukcje programowania i konfiguracji; Instrukcje obsługi; 3.8 Instrukcje/wytyczne konserwacji; 4 Procedura odbioru: 4.1 Kierownik robót musi złożyć pisemne oświadczenie o poprawności wykonanych połączeń oraz ich zgodności z obowiązującymi przepisami; 4.2 Tygodniowa eksploatacja nadzorowana, w terminie uzgodnionym z wykonawcą, praca na uruchomionym systemie pod nadzorem wykonawcy; 4.3 Szkolenie wybranych użytkowników, specjalisty i komendanta, nie więcej niż 10 osób; 4.4 Protokólarny odbiór techniczny; XI. Wykaz materiałów i usług. a. Zadanie 1 Lp. Opis Miejsce instalacji Ilość JM 1 Depozytor 30k/12b KW 1 / Budynek 1 1 szt. 2 Depozytor 40k/12b. KW 2 / Budynek 6 1 szt. 3 Depozytor 21k/6b KW 3 / Budynek30 1 szt. 4 Modem H-DSL KW 2 / Budynek 1 1 kpl. 5 Listwa zasilająca Rack owa 8 x 220V z filtrem; KW 3 / Budynek 1 1 szt. 6 UPS 2000kVA KW 3 / Budynek 1 1 szt. Materiały instalacyjne zabezpieczenia, kable. 7 wizyjne, zasilające, uziemienia, dodatkowe skrzynki do ochrony urządzeń, materiały 1 kpl. instalacyjne koryta, peszle itp Opis do tabeli: kpl. to niezbędna ilość do zabezpieczenia wykonania zamówienia lub znajdująca się w wyposażeniu fabrycznym danego urządzenia. b. Zadanie 2 Lp. Opis Miejsce instalacji Ilość JM 7

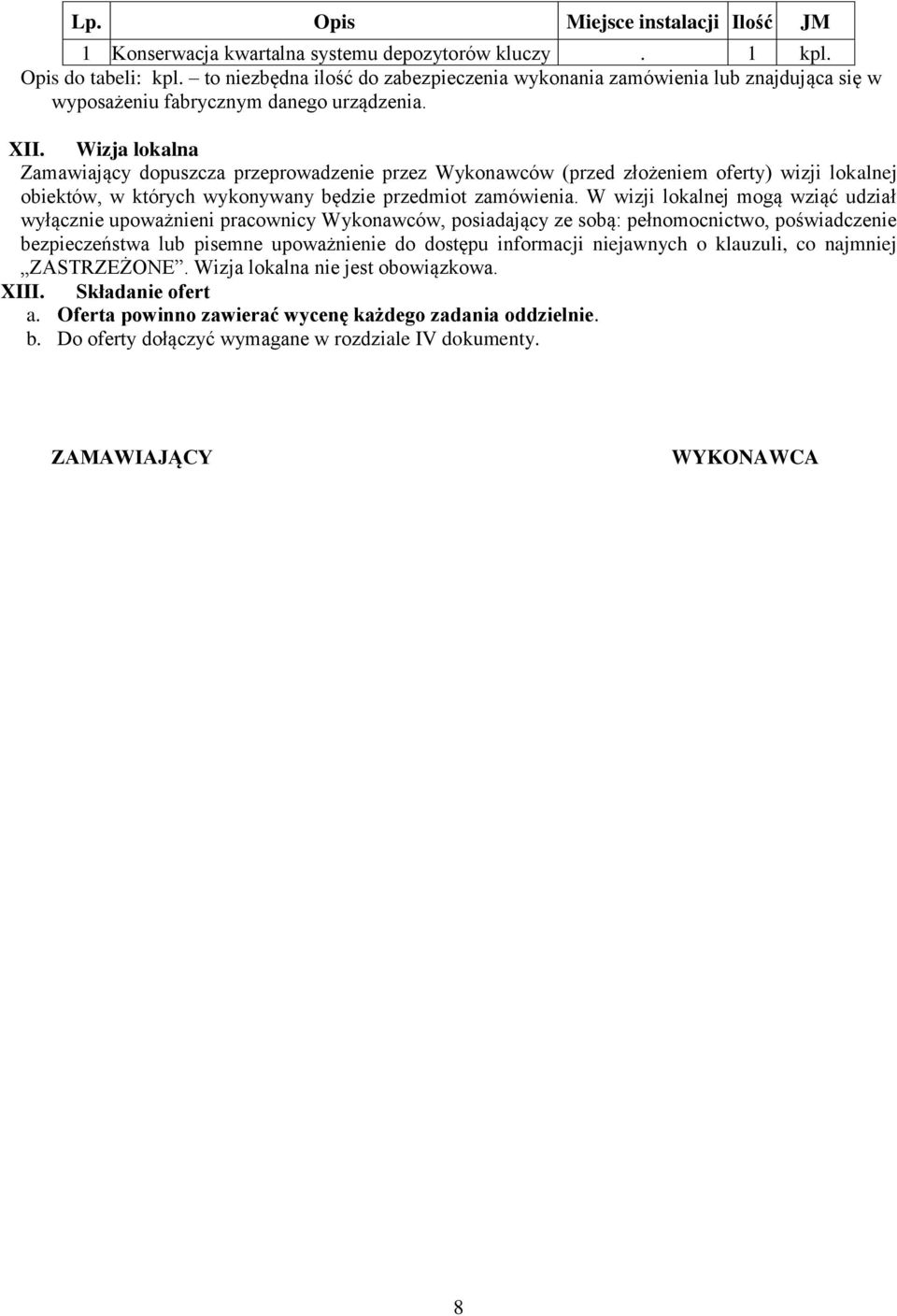

8 Lp. Opis Miejsce instalacji Ilość JM 1 Konserwacja kwartalna systemu depozytorów kluczy. 1 kpl. Opis do tabeli: kpl. to niezbędna ilość do zabezpieczenia wykonania zamówienia lub znajdująca się w wyposażeniu fabrycznym danego urządzenia. XII. Wizja lokalna Zamawiający dopuszcza przeprowadzenie przez Wykonawców (przed złożeniem oferty) wizji lokalnej obiektów, w których wykonywany będzie przedmiot zamówienia. W wizji lokalnej mogą wziąć udział wyłącznie upoważnieni pracownicy Wykonawców, posiadający ze sobą: pełnomocnictwo, poświadczenie bezpieczeństwa lub pisemne upoważnienie do dostępu informacji niejawnych o klauzuli, co najmniej ZASTRZEŻONE. Wizja lokalna nie jest obowiązkowa. XIII. Składanie ofert a. Oferta powinno zawierać wycenę każdego zadania oddzielnie. b. Do oferty dołączyć wymagane w rozdziale IV dokumenty. ZAMAWIAJĄCY WYKONAWCA 8
