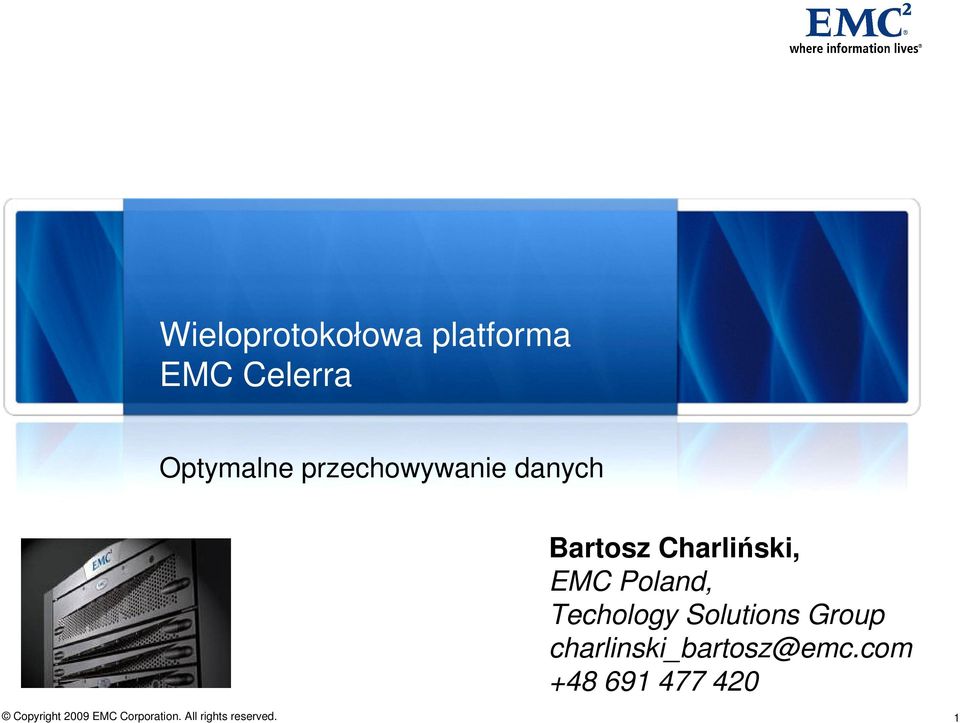

1 Wieloprotokołowa platforma EMC Celerra Optymalne przechowywanie danych Bartosz Charliński, EMC Poland, Techology Solutions Group

2 Agenda EMC dzisiaj Optymalne przechowywanie danych w domenie AD NS-120/NS40/NS80/NS czyli rozwiązanie typu "All in one Budowy rozwiązań dla aplikacji SQL, Exchange w oparciu o Replication Managera 2

3 EMC Dzisiaj Strategiczne przejęcia Information Security Content Management Documentum Ask Once Authentica Acartus Captiva RSA Network Intelligence Valyd ProActivity X-Hive Tablus Verid Document Sciences Virtualization / Data Mobility VMware Rainfinity Acxiom Akimbi 1/03 1/04 1/05 1/06 1/07 1/08 1/09 Services Dolphin Internosis Interlink Geniant BusinessEdge Conchango (PENDING) Resource Management Astrum Smarts nlayers Voyence Infra Availability/ Archiving Indigo Legato Kashya Avamar Illuminator Stone WysDM Cloud Infrastructure and Services Pi Consumer/ Small Business Dantz Mozy Iomega (PENDING) 3

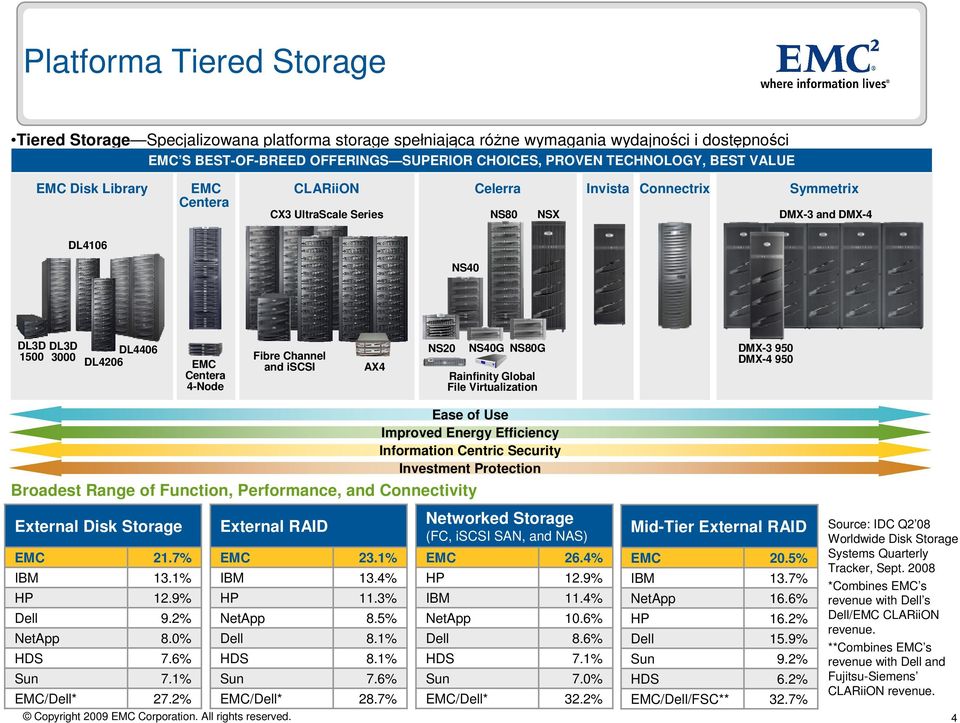

4 Platforma Tiered Storage Tiered Storage Specjalizowana platforma storage spełniająca róŝne wymagania wydajności i dostępności EMC S BEST-OF-BREED OFFERINGS SUPERIOR CHOICES, PROVEN TECHNOLOGY, BEST VALUE EMC Disk Library EMC Centera CLARiiON CX3 UltraScale Series Celerra NS80 NSX Invista Connectrix Symmetrix DMX-3 and DMX-4 DL4106 NS40 DL3D 1500 DL3D 3000 DL4406 DL4206 EMC Centera 4-Node Fibre Channel and iscsi AX4 NS20 NS40G NS80G Rainfinity Global File Virtualization DMX DMX Ease of Use Improved Energy Efficiency Information Centric Security Investment Protection Broadest Range of Function, Performance, and Connectivity External Disk Storage EMC 21.7% IBM 13.1% HP 12.9% Dell 9.2% NetApp 8.0% HDS 7.6% Sun 7.1% EMC/Dell* 27.2% External RAID EMC IBM HP NetApp Dell HDS Sun EMC/Dell* 23.1% 13.4% 11.3% 8.5% 8.1% 8.1% 7.6% 28.7% Networked Storage (FC, iscsi SAN, and NAS) EMC HP IBM NetApp Dell HDS Sun EMC/Dell* 26.4% 12.9% 11.4% 10.6% 8.6% 7.1% 7.0% 32.2% Mid-Tier External RAID EMC 20.5% IBM 13.7% NetApp 16.6% HP 16.2% Dell 15.9% Sun 9.2% HDS 6.2% EMC/Dell/FSC** 32.7% Source: IDC Q2 08 Worldwide Disk Storage Systems Quarterly Tracker, Sept *Combines EMC s revenue with Dell s Dell/EMC CLARiiON revenue. **Combines EMC s revenue with Dell and Fujitsu-Siemens CLARiiON revenue. 4

5 Optymalne przechowywanie danych Konsolidacja zasobów pamięci masowych Przed Open Systems Open Systems Windows Po Windows Tier 1 5 TB at 50% 5 TB at 70% 13 TB at 40% Tier 2 7 TB at 35% 30 TB wykorzystane w mniej niŝ 50% 20 TB wykorzystane w 70% Wielowarstwowość NiezaleŜne wyspy, róŝne topologie, wydajności, narzędzia do zarządzania Łatwe zarządzanie Zaawansowana funkcjonalność 5

6 Celerra NS-120 Zintegrowany NAS, iscsi, Fibre Channel Korzyści Konsolidacja pamięci dyskowej i serwerów w oparciu o istniejące umiejętności MoŜliwość wykorzystania FC Idealny gdy: Wiele serwerów plików Windows i Linux/Unix Exchange, SQL, Oracle Serwery webowe Środowisko VMware iscsi SAN Ethernet iscsi SAN Zintegrowany NAS and iscsi Celerra NS lub 8 IP ports 8 Fibre Channel ports Skalowalny do 120 dysków 64 hosty HA NAS Ethernet File Sharing NS-120 z Fibre Channel Fibre Channel Fibre Channel SAN MoŜliwość dodania portów FC w przypadku aplikacji o największych wymaganiach Celerra NS IP ports 8 Fibre Channel ports Skalowalny do 480 drives 64 hosty HA 6 6

7 Optymalne przechowywanie danych Konsolidacja zasobów dyskowych i serwerów plików Zwiększona utylizacja zasobów dyskowych (80-85%) Skalowanie serwerów w oderwaniu od storage Alokacja storage aplikacjom gdy go potrzebują Zwiększona elastyczność Wykorzystanie replik dla celów testów i aplikowania poprawek Podstawa do poprawy backupu/odtwarzania Eliminacja przestojów związanych z backupem Drastycznie redukuje czas odtwarzania Podstawa do poprawy dostępności Lokalna replikacja Disaster recovery Ethernet IP Network iscsi i NAS Eliminacja wysp storage owych i fizycznych serwerów za pomocą rozwiązań IP storage 7

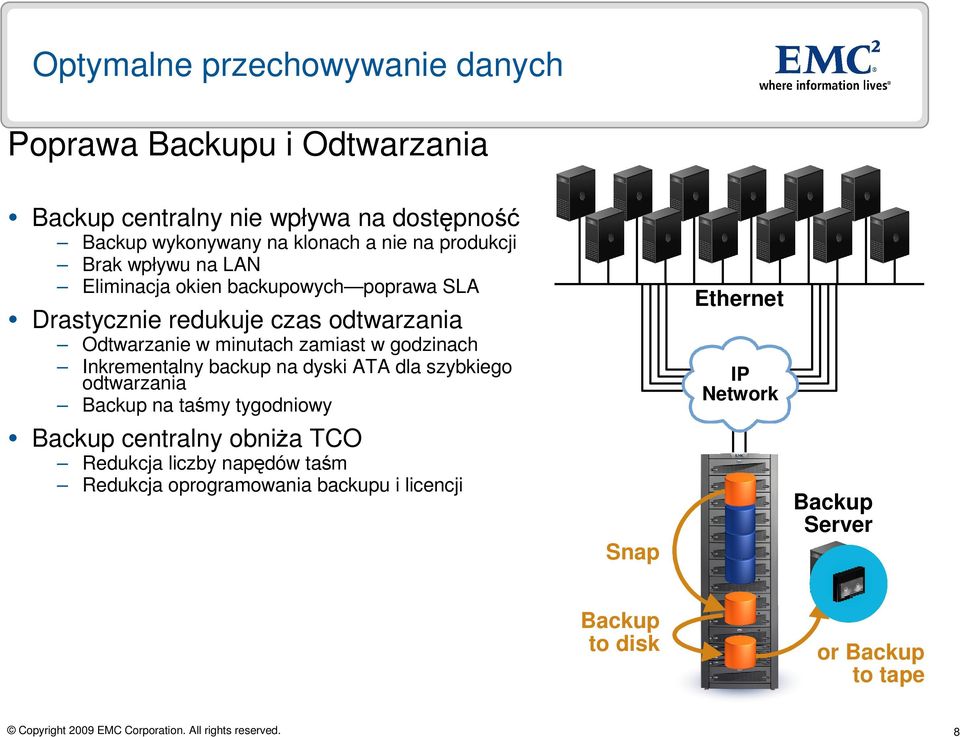

8 Optymalne przechowywanie danych Poprawa Backupu i Odtwarzania Backup centralny nie wpływa na dostępność Backup wykonywany na klonach a nie na produkcji Brak wpływu na LAN Eliminacja okien backupowych poprawa SLA Drastycznie redukuje czas odtwarzania Odtwarzanie w minutach zamiast w godzinach Inkrementalny backup na dyski ATA dla szybkiego odtwarzania Backup na taśmy tygodniowy Backup centralny obniŝa TCO Redukcja liczby napędów taśm Redukcja oprogramowania backupu i licencji Snap Ethernet IP Network Backup Server Backup to disk or Backup to tape 8

9 Optymalne przechowywanie danych WdroŜenie Disaster Recovery Pełna kopia danych w innej lokalizacji Business continuity szybkie odtwarzanie by zapewnić pełną operacyjność IP Network Minimalizacja przestoju produkcji Odtwarzanie z taśm typu offsite moŝe zając tygodnie Wykorzystanie ośrodka zapasowego do: Testowania aplikacji, developmentu, i szkoleń (produktywna ochrona) Przeniesienia taśm backupu IP Network IP WAN Update 9

10 EMC Celerra Family The Industry-Leading IP Storage Platform New Unified Storage Gateway Dedicated storage Easy to deploy Simple to manage Shared storage Add NAS, iscsi to Fibre Channel SAN Highest storage usage Single management New New New NX4 NS-120 NS-480 NS-960 NS40G NS-G8 Availability Failover Failover Advanced clustering Advanced clustering Failover Advanced clustering Number of X-Blades 1 or 2 1 or 2 2 or or NAS, iscsi, Fibre Channel NAS, MPFS, iscsi, Fibre Channel NAS, MPFS, iscsi, Fibre Channel NAS, MPFS, iscsi, Fibre Channel NAS, MPFS, iscsi, Fibre Channel NAS, MPFS, iscsi, Fibre Channel Storage CLARiiON CLARiiON CLARiiON CLARiiON CLARiiON, Symmetrix CLARiiON, Symmetrix Maximum usable IP storage capacity (X-Blade/system) 16 TB/ 32 TB 32 TB/ 64 TB 64 TB/ 192 TB 128 TB/ 760 TB 64 TB/ 128 TB 128 TB/ 896 TB Connectivity 10

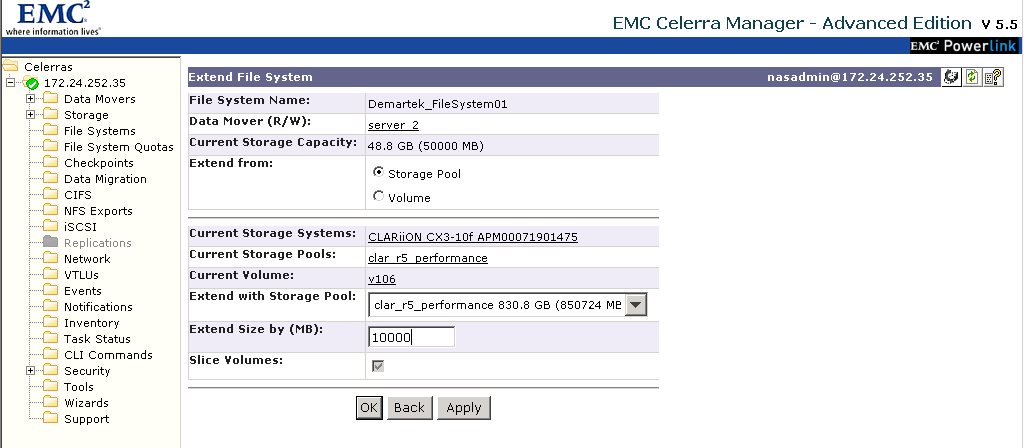

11 Celerra NS: Łatwość zarządzania Celerra Manager Intuicyjny interfejs webowy do zarządzania Automated Volume Management Udostępnienie przestrzeni w 4-ech kliknięciach Celerra Monitoring Podgląd pracy systemu Celerra Virtual Provisioning Wbudowany thin provisioning Celerra SnapSure Po prostu snapshoty File Level Retention Software Blokowanie przed zmianami i polityka retencji Celerra Filemover Transparente przesunięcie plików miedzy tier ami 11

12 Celerra Flexible Deployment Options for VMware VMware ESX Server Ethernet Ethernet Fibre Channel iscsi SAN NAS SAN Flexible connectivity options: NAS, iscsi, Fibre Channel Add Fibre Channel if required for bandwidth-intensive applications EMC Celerra NS Series 12

13 Dlaczego EMC Celerra? #1 in NAS (IDC, Q1 2008) Bezkompromisowa dostępność Pięć 9 (99,999%), zintegrowana architektura klastrowa, zarządzana jako jedno urządzenie Zaawansowana funkcjonalność bez dodatkowych kosztów Większość zaawansowanych funkcjonalności dostępnych bez licencji Lider w kategorii cena/wydajność Współczynnik cena/wydajność lepsza nawet o 46% Zwiększenie wydajność systemu plików nawet do 30 razy Opatentowany Celerra Multi-Path File System (MPFS) łączy iscsi ze środowiskiem plikowym by dostarczyć najwyŝszej wydajności klientom Zaawansowane zarządzanie cyklem Ŝycia informacji w sieci IP Konsolidacja serwerów plików, wirtualizacja plików, archiwizacja plików, zarządzanie siecią, zarządzanie oparte o polityki CELERRA IP Storage Leadership 13

14 Dlaczego EMC Celerra? Wsparcie dla aplikacji m.in. MS Exchange, MS SQL, Oracle, Vmware Certyfikacja platformy potwierdzona przez EMC EMC Proven: tested, validated, documented Reference Architecture, Best Practices, Validation Test Report I drugą stronę np. Microsoft Microsoft Exchange Solution Reviewed Program (ESRP) (NS20 iscsi 12 x FC 15k, Exchange 2007, 1500 uŝytkowników) 14

15 Optymalne składowanie przykład zastosowania Aplikacje Microsoft i serwery plików: Przed Stan obecny Kilka tysięcy skrzynek na wielu serwerach Exchange Wiele serwerów plików Klienci CIFS i NFS Terabajty DAS Outlook users file clients Exchange servers MS SQL servers Problemy Niska utylizacja Słaba skalowalność Wysoki koszt utrzymania Niewydajny backup LAN LAN backup Oracle server File servers 15

16 Optymalne składowanie przykład zastosowania Microsoft Applications and File Servers: Po Celerra Integrated - konsolidacja Konsolidacja pamięci masowej Exchange a Zwolnienie serwerów Exchange Konsolidacja pamięci masowej serwerów plików Eliminacja wszystkich serwerów plików Korzyści Lepsza utylizacja zasobów Lepsza dostępność danych Wykorzystanie istniejącej infr. LAN Backupy typu LAN-free ObniŜony TCO Outlook users file clients CIFS, NFS Oracle server Exchange servers NAS iscsi SAN NS20 SQL server iscsi LAN LAN-free backup 16

17 Replication Manager w środowisku Celerra Repliki iscsi Celerra Celerra SnapSure iscsi Kopia lokalna Celerra Replicator Kopia zdalna Disaster recovery dla iscsi Celerra Disaster recovery dla Exchange, SQL Server i systemu plików Windows file system Disaster recovery dla Replication Manager Server Primary network Secondary network Production LUN LUN copy Wspierane środowiska fizyczne i wirtualne: VMware ESX Server Windows guest operating system environments and VMFS containing virtual machines Hyper-V z iscsi Celerra iscsi snaps IP network Celerra Replicator iscsi snaps 17

18 Replication Manager Agent Mount host 18

19 Microsoft Exchange Automatyzacja replik dla kopii bezpieczeństwa i odtwarzania Przyspieszenie kopii bezpieczeństwa dla Exchange Server Brak wpływu na produkcje Zerowe okno backupowe Auto discovery Exchange host Storage podłączony do Exchange Technologia replikacji Harmonogramowanie kopii Czas Liczba kopii Serwer backupu Replication Manager zarządza kopiami bezpieczeństwa Tworzy repliki application-consistent Montuje repliki do serwera backupu Informacje na konsoli JeŜeli dane produkcyjne są uszkodzone Pomaga operatorowi odnaleźć ostatnią poprawną replikę Sprawdza Exchange - offline Odtwarza replikę application-consistent Przywraca przetwarzanie z minimalnym przestojem LICATION-AWARE EXCHANGE 2000/2003/2007 Production server Exchange production Replication technology Mount server Exchange copy 19

20 Replication Manager Wsparcie w środowiska heterogenicznych AUTOMATYZACJA Korzyści Łatwy w uŝyciu Jeden punkt dostępu do wszystkich replik Szerokie wsparcie dla wielu platform Applications Oracle Exchange 2000/2003/2007 SQL Server 2000/2005/2008 DB2 UDB Operating System Windows 2000, 2003, 2008 Sun Solaris HP-UX IBM AIX Red Hat Linux SuSE Linux Enterprise Server Oracle Unbreakable Linux File Systems and Volume Managers UFS, HFS, JFS VxVM, VxFS NTFS, Linux ext3 HP LVM IBM AIX LVM Oracle ASM LVM Replication Technology For Symmetrix TimeFinder/Mirror TimeFinder/Clone TimeFinder/Snap RecoverPoint Family For CLARiiON SnapView SAN Copy RecoverPoint Family For iscsi Celerra systems Celerra SnapSure Celerra Replicator Clusters MSCS VCS IBM HACMP Sun Cluster HP MC/Service Guard Oracle ASM with RAC Virtualization Technology VMware and Hyper-V environments with Celerra for iscsi CLARiiON Symmetrix RecoverPoint Invista Invista clones 20
