1 Urządzenia do komunikacji w automatyce przemysłowej Piotr Gocłowski,Maj/20/2014

2 Agenda Komunikacja szeregowa Komunikacja GSM Przemysłowe bramy komunikacyjne 2

3 Co to jest /422/485? to leciwy standard komunikacji szeregowej, używany do dziś w wielu urządzeniach. Został opracowany na potrzebę ujednolicenia standardów wykorzystywanych w latach 60 do komunikacji w sieciach telefonicznych. Maks. dystans transm. to 15 m. RS-422/485 to rozwinięcia standardu RS- 232, poprawiono w nich głównie dystans transmisji który w przypadku RS-485 wynosi 1200 m. Osiągnięte jest to dzięki różnicowej transmisji. Dzięki temu jest on również odporny na zakłócenia elektromagnetyczne. W nowoczesnych urządzeniach maks. prędkość transm. dla tych standardów to bps 3

to 15 m. RS-422/485 to rozwinięcia standardu RS- 232, poprawiono w nich głównie dystans transmisji który w przypadku RS-485 wynosi 1200 m.

4 Dlaczego standardy szeregowe nadal stosowane pomimo wprowadzeniu wielu nowocześniejszych? Łatwa dostępność standard szeregowy jest obecny w niemal każdym mikroprocesorze Układy realizujące /422/485 są tanie i łatwe w użyciu. Przyjazna obsługa od strony programistycznej Bardzo dużo dokumentacji 4

Łatwa dostępność standard szeregowy jest obecny w niemal każdym

5 Z tego powodu producenci nadal chętnie wykorzystują standardy szeregowe w wielu urządzeniach specjalistycznych Wagi lab. Starsze sterowniki PLC Maszyny CNC Terminale POS Mierniki Urządzenia pomiarowe 5

6 Ethernet Zalety: Duża popularność -> dobra cena rozwiązań o niego opartych Bardzo duża elastyczność łączenia dzięki wszelkiej maści przełącznikom i routerom. Wysoka integralność urządzeń każdy komputer wyposażony jest w ten interfejs. Na Ethernecie oparte są praktycznie wszystkie sieci korporacyjne i duża część obecnych sieci przemysłowych Powszechna obecność Ethernetu oznacza też niezawodność dzięki efekcie skali 6

Wysoka integralność urządzeń każdy komputer wyposażony jest w ten interfejs.

7 Sieci LAN/WAN 7

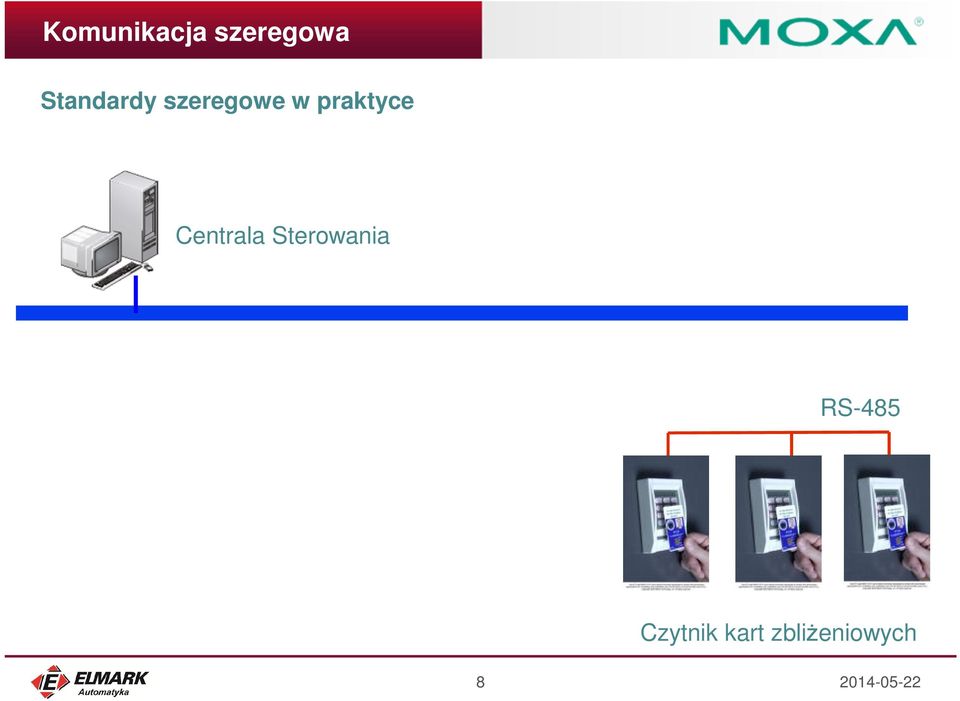

8 Standardy szeregowe w praktyce Centrala Sterowania RS-485 Czytnik kart zbliżeniowych 8

9 Standardy szeregowe w praktyce Centrala Sterowania Tryby pracy: RealCOM TCP Server/Client RS-485 Czytnik kart zbliżeniowych 9

10 Standardy szeregowe w praktyce Stacje operatorskie Ethernet CNC CNC Obszar produkcyjny CNC 10

11 Standardy szeregowe w praktyce Tryby pracy: RealCOM Stacje operatorskie Ethernet CNC CNC Obszar produkcyjny CNC 11

12 Standardy szeregowe w praktyce Budynek A Budynek B Znaczna odległość 12

13 Standardy szeregowe w praktyce Budynek A Tryby pracy: PairConnection TCP Server/Client Budynek B LAN 13

14 Standardy szeregowe w praktyce Pierwsza siedziba firmy Druga siedziba firmy Sieć WAN RS-485 Switch warstwy 3 14

15 Standardy szeregowe w praktyce Pierwsza siedziba firmy Druga siedziba firmy Router A Sieć WAN Router B RS-485 Router B wymagany publiczny adres IP i 4 reguły przekierowań Tryby pracy: RealCom TCP Server/Client Switch warstwy 3 15

Router B wymagany publiczny adres IP i 4 reguły

16 Standardy szeregowe w praktyce RS

17 Standardy szeregowe w praktyce RS-485 Tryb Infrastructure: RealCom Tryb ad hoc: TCP Server/Client Pair Connection 17

18 Standardy szeregowe w praktyce RS-485 Tryb Infrastructure: RealCom Tryb ad hoc: TCP Server/Client Pair Connection 18

19 Czym właściwie są serwery portów szeregowych? 19

20 Seria Nport cenci/sklep/moxa-serweryportow-szeregowych-seria-nport Nport /2/4/8/16 portowe serwery portów szeregowych 20

portow-szeregowych-seria-nport- 5000 Nport

21 Seria Nport IA5150/5250 oraz IA5000A, IA5000A Cechy znamienne: Obudowa z montażem na szynę DIN Wbudowany switch dwuportowy Redundantne wejście zasilające Dostępne wersje z portami światłowodowymi Część modeli z seri IA5000A spełnia dyrektywę ATEX do pracy w otoczeniu wybuchowym - klasa 1 strefa 2 IA5150/ cenci/sklep/moxa-serweryportow-szeregowych-seria-nportia 1/2/4-portowe serwery portów szeregowych w wykonaniu przemysłowym 21

22 NPort 5x50AI-M12 Cechy znamienne: Złącza M12 dla Ethernetu Solidna metalowa obudowa Spełnia normy kolejowe EN i najważniejsze działy EN Izolacja galwaniczna 2 kv dla portów szeregowych p/moxa/nport-5x50ai-m12 1/2/4-portowe serwery portów szeregowych dedykowane dla zastosowań kolejowych 22

23 Seria Nport 6000 Najważniejsze różnice pomiędzy serią 5000: Szyfrowana transmisja danych Szyfrowany dostęp do konsoli (HTTPS/SSH) Any Baudrate Bufor danych dla portów szeregowych Dodatkowe moduły rozszeżeń (modele 4/8/16 portowe) cenci/sklep/moxa-serweryportow-szeregowych-seria-nport Nport 6000 zaawansowane 1/2/4/8/16 portowe serwery portów szeregowych 23

24 Bezprzewodowe serwery portów NPort W2x50 do sieci IEEE a/b/g Bezprzewodowe bramy NPort Z3150 IEEE /ZigBee p/moxa/nport-w2150aw2250a p/moxa/seria-nport-z

25 Konwertery na 422/485 Konwertery /422/485 na światłowód TCC-80 TCC-100 A52/A53 TCF-142 TCF-90 ICF-1150 TRC-190 Inne konwertery ICF-1170I CANbus -światłowód ICF-1280I PROFIBUS (2) - światłowód ICF-1180I PROFIBUS -światłowód cenci/sklep/moxa-konwerteryportow-szeregowych-rs-naswiatlowod 25

26 Nowa innowacyjna funkcja Inteligentny RS-485 Dla kart:cp-134el-a-i / CP-118E-A-I / CP-138E-A-I / CP-116E-A 2W-RS-485 Błąd Komunikacja komunikacji ok! RS-485 Bus Rez. Term. Rezystor podciąg. RS-485 Błąd komunikacji Kliknij auto dostrajanie Komunikacja ok! 26

27 Porty /422/485 w komputerach 27

28 Porty /422/485 na USB od Moxy Uport 1110 Uport 1130/50 Uport 1250 Uport 1410/50 Uport 1610/50-8/16 /422/485 2x /422/485 4x /422/485 8/16x /422/485 enci/sklep/moxa-porty-szeregowena-usb 28

29 Agenda Komunikacja szeregowa Komunikacja GSM Przemysłowe bramy komunikacyjne 29

4 kbps EDGE Transparentny przepływ danych Transfer: maks. 236.8 / 118.

30 Komunikacja komórkowa Technologie komunikacji komórkowej GSM -Wysyłanie SMS -Połączenia głosowe -CSD GPRS Transparentny przepływ danych Stałe połączenie PPP Transfer: maks. 80 / 14.4 kbps EDGE Transparentny przepływ danych Transfer: maks / kbps HSPA+ Transparentny przepływ danych Transfer: maks. 42 / 11 Mb/s LTE Transparentny przepływ danych Transfer: maks. 300 / 50 Mb/s 30

31 Komunikacja GSM Aplikacje komunikacja komórkowa Centrala Sieć WAN Zdalna lokalizacja bez dostępu do Internetu RS-485? 31

32 Komunikacja GSM Aplikacje komunikacja komórkowa Centrala Sieć WAN Zdalna lokalizacja bez dostępu do Internetu RS-485 Tryby pracy: RealCOM TCP server/client 32

33 Komunikacja GSM Aplikacje komunikacja komórkowa lokalizacja bez dostępu do Internetu Inna lokalizacja bez dostępu do Internetu Sieć WAN RS-485 SCADA Dostęp do sieci WAN 33

34 Komunikacja GSM Aplikacje komunikacja komórkowa lokalizacja bez dostępu do Internetu Inna lokalizacja bez dostępu do Internetu Sieć WAN RS-485 Tryby pracy: TCP server/client Port Forwarding SCADA Dostęp do sieci WAN 34

35 Komunikacja GSM Aplikacje komunikacja komórkowa Siedziba firmy A Sieć WAN Siedziba firmy B (brak dostępu do internetu) 35

36 Komunikacja GSM Aplikacje komunikacja komórkowa Siedziba firmy A Sieć WAN Siedziba firmy B (brak dostępu do internetu) Połączenie VPN Wsparcie routera dla VPN server 36

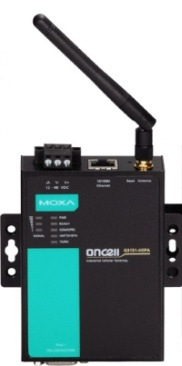

37 Komunikacja GSM Modemy OnCell G21x1 G3xx1 G31x1- HSPA G31x0 G31x0- HSPA 5004/5104- HSPA Komendy AT Wysyłanie SMS Transmisja CSD Funkcja modemu analogowego GPRS 1/2x RS- 232/422/485 Ethernet Zawansowane tryby pracy Port Forwarding HSPA EDGE /422/485 /422/485 Ethernet Ethernet Zawansowane Zawansowane tryby pracy tryby pracy Port Forwarding Port Forwarding Funkcja VPN HSPA /422/485 Ethernet Zawansowane tryby pracy Port Forwarding Funkcja VPN oxa-urzadzenia-z-komunikacja-gsmgprs HSPA 4x Ethernet Port Forwarding Funkcja VPN 2 karty SIM 37

przekierowanie portów, virtual server mode real COM mode, reverse real

38 Komunikacja GSM Tryby pracy OnCell OnCell G2151 GSM mode (komendy AT) OnCell G3151/G3150- HSPA OnCell G3110/G3150 OnCell 5004/5104 Routing NAT, przekierowanie portów, virtual server mode real COM mode, reverse real COM, SMS tunnel mode, TCP server/client mode, UDP mode, Ethernet modem mode 38

39 Komunikacja GSM Tryby pracy OnCell a adres IP RealCOM RealCOM RealCOM 39

40 Komunikacja GSM Tryby pracy OnCell a adres IP Reverse RealCOM Reverse RealCOM TCP Server 40

41 Komunikacja GSM Tryby pracy OnCell a adres IP TCP Server TCP server/client 41

42 Agenda Komunikacja szeregowa Komunikacja GSM Przemysłowe bramy komunikacyjne 42

43 Przemysłowe bramy komunikacyjne Wiele różnych standardów komunikacji przemysłowej 43

44 Przemysłowe bramy komunikacyjne Protokoły komunikacyjne w przemyśle SCADA Stacje operatorskie Modbus TCP Ethernet/IP PROFINET Modbus RTU PROFIBUS 44

45 Przemysłowe bramy komunikacyjne Protokoły komunikacyjne w przemyśle SCADA Stacje operatorskie Ethernet/IP Modbus TCP PROFINET Modbus RTU PROFIBUS 45

46 Przemysłowe bramy komunikacyjne Bramy komunikacyjne firmy Moxa MGate 3x80 MGate MB3x70 MGate EIP3000 MGate MB-PBS MGate PBM-MN MGate PBM-PN MGate 5105-MB- EIP Modbus RTU/ASCII -Modbus TCP 1x Ethernet 1/2/4x RS- 232/422/48 5 Modbus RTU/ASCII -Modbus TCP 2x Ethernet 1/2x RS- 232/422/485 DF1 - EtherNet/IP 2x Ethernet 1/2 RS- 232/422 Modbus RTU/ASCII do PROFIBUS 1x RS- 232/422/48 5 1x PROFIBUS DP-V0 Slave 1x konsola szeregowa Modbus TCP - PROFIBUS 1x Ethernet 1x PROFIBUS 1x konsola szeregowa PROFIBUS- PROFINET 1x PROFIB US 2x Ethernet 1x konsola szerego wa Modbus RTU/ASCII/TCP- Ethernet/IP (adapter/scanner) 2x Eternet RS- 232/422/485 1x konsola szeregowa 46

47 Przemysłowe bramy komunikacyjne Innowacyjne funkcje Auto kalibracja - MGate MB3180/3280/3480 Series, MGate MB3170/3270 QuickLink - MGate 4101-MB-PBS AutoScan - MGate 5101-PBM-MN Series, MGate 5102-PBM-PN 47

48 Koniec prezentacji Dziękuję za uwagę 48
