1 Serwer sieciowy VMUC-EM

2 W celu zapewnienia kompletnych rozwiązań, w tym funkcji wykonywania pomiarów, rejestrowania, analizy i komunikacji w zakresie wszystkich zastosowań związanych z gospodarką energetyczną (co stanowi również niezwykły sposób na sprzedaż naszych narzędzi i akcesoriów do gospodarowania energią) W celu zastąpienia istniejących rozwiązań programowych za pomocą bardziej solidnych i wiarygodnych opcji Nie potrzeba specjalnie przystosowanego komputera do przeprowadzenia monitorowania Brak problemów z awariami twardych dysków, prowadzącymi do utraty danych Brak problemów z kompatybilnością z powodu różnych systemów operacyjnych, różnych języków, bibliotek itp. Urządzenie do przeglądania cyklicznego, rejestrator danych, brama Ethernet w postaci jednej, bardzo kompaktowej jednostki Koncepcja modułowa w celu uzyskania dodatkowego wejścia/wyjścia, gdy jest to wymagane Opcjonalny modem modułowy do bezprzewodowych połączeń Ethernet 2

3 Przemysł energii konwencjonalnej Budownictwo Wszystkie zastosowania z innych branż wymagające systemu monitorowania energii 3

4 PROBLEM KLIENTA: Uzyskanie zdalnego dostępu do informacji z elektrowni NASZE ROZWIĄZANIE: Moduł sieciowy umożliwiający dostęp do wszystkich kluczowych informacji w każdej elektrowni, gdy dostępne jest połączenie z Internetem KORZYŚCI: Elastyczne, kompaktowe i zintegrowane rozwiązanie, opracowane specjalnie w celu uzupełnienia oferty firmy CG na liczniki energii, analizatory mocy i opcjonalne moduły VMU 4

5 PROBLEM KLIENTA: Uzyskanie zdalnego dostępu do informacji z elektrowni, gdy brak dostępu do Internetu za pośrednictwem przewodów NASZE ROZWIĄZANIE: Dodatkowy modem mobilny umożliwiający bezprzewodowy dostęp do wszystkich kluczowych informacji w każdej elektrowni KORZYŚCI: Modułowe rozwiązanie mobilne przeznaczone do stanowienia części architektury VMU-C, które jest łatwe w instalacji i obsłudze 5

6 PROBLEM KLIENTA: Możliwość zdalnego gromadzenia i analizy wszystkich danych z elektrowni (lub danych z grupy elektrowni) za pośrednictwem oprogramowania klienta, systemu SCADA lub BMS NASZE ROZWIĄZANIE: Funkcja wysyłania danych z serwera FTP może zostać włączona w serwerze VMU-C w celu przeprowadzenia zaplanowanej aktualizacji bazy danych zdalnego serwera KORZYŚCI: Serwer VMU-C EM może przeprowadzać okresowe aktualizacje serwera zdalnego i lokalnie rejestrować wszystkie informacje w przypadku, gdy połączenie z Internetem jest czasowo niedostępne 6

7 7

8 Zintegrowany modułowy lokalny system monitorowania do zarządzania energią oparty na dostępie do Internetu Serwer VMUC-EM umożliwia gromadzenie danych z: Liczników energii (EM21, EM23, EM24, EM33, EM26, WM30, WM40 itd.) Grup modułów (w zakresie temperatury, sygnałów analogowych, sygnałów częstotliwości, stanu wejścia cyfrowego) Serwer VMUC-EM umożliwia zarządzanie nawet 5 modułami VMU za pomocą magistrali lokalnej: Do n.1 VMUW (uniwersalny mobilny modem) Do n.1 VMUP-EM (moduł zmiennych środowiskowych) Do n.3 VMUO-EM (moduł wejścia/wyjścia) VMUC-EM może zarządzać za pomocą lokalnych magistrali RS485 do 10 grup modulów (COM1) i do 32 liczników energii (COM2). 8

9 Energy Management solutions Mini komputer z serwerem sieciowym i dostępem do usług sieciowych Zmienne środowiskowe: temperatura, sygnały analogowe (0-120,0mV i 0-20,00mA), sygnał tachometru. Liczniki energii: Informacje dot. AC: Napięcie, prąd, moc czynna/bierna, energia czynna/bierna, współczynnik mocy itd. Liczniki energii: Liczniki z wejść cyfrowych (np. ciepłej wody, zimnej wody, gazu itd.). Przedziały czasowe dot. przechowywania: wybór między min. Przechowywana próbka w danym przedziale czasowym pochodzi z ciągłego obliczania średniej na podstawie zmierzonych wartości. Zmienne są przedstawiane w postaci wykresów i w formacie odczytu rzeczywistego. Kontrola alarmów z automatycznym systemem zarządzania wiadomościami i SMS Wszystkie dane są eksportowane w formacie XLS Przechowywanie danych w okresie do 30 lat (w pamięci o rozmiarze 4 GB) Dwa porty komunikacyjne RS485 (Modbus) Jeden port Ethernet Dwa wielofunkcyjne porty USB 2.0 Zasilanie 12 do 30 VDC Wymiary: Moduły 2-DIN Stopień ochrony (przód): IP40 9

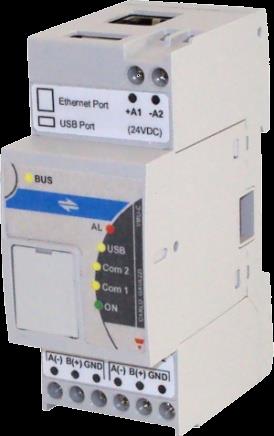

10 6 5 4 bazy danych oraz w przypadku konieczności awaryjnego odzyskiw 1. Przednie drzwi plastikowe 2. Przyłącze mini USB (może być stosowane do pierwszej konfiguracji) 3. Gniazdo na kartę microsd lub microsdhc (jest stosowane, gdy wymagana jest kopia 4. Przyłącze RJ45 do połączenia Ethernet 5. Typ złącza USB A (zgodnie z punktem 3) 6. Przyłącza zasilające 7. Przyłącza COM1 i COM Diody LED: ON: zasilanie włączone i trwa zapisywanie danych na karcie SD (jeśli miga) COM1: wskaźnik aktywności komunikacyjnej COM2: wskaźnik aktywności komunikacyjnej USB: trwa zapisywanie AL: przynajmniej jeden alarm jest aktywny BUS: aktywność komunikacyjna za pośrednictwem złącza RJ45 10

11 Każdy moduł VMUM-EM może obsługiwać najwyżej: 1 jednostkę VMUP-EM (moduł zmiennych środowiskowych); 3 jednostki VMUO-EM (moduł wejścia/wyjścia); 11

12 Energy Management solutions Rejestrator danych oraz system zarządzania magistralą lokalną Wyświetlacz lokalny: odczyt 6-cyfrowy Magistrala komunikacyjna: RS485 (Modbus), szybkość transmisji do bitów/s Magistrala lokalna: do 4 mieszanych serwerów VMUP-EM i VMUO-EM Dwa wejścia temperatury: Pt100 lub Pt1000, 2 lub 3-przewodowe (-50,0 do +200,0 C) Lub jedno wejście cyfrowe Stan wykrywania WŁ./WYŁ. Zegar: Wybór formatu europejskiego lub amerykańskiego (akumulator wewnętrzny) Zarządzanie alarmami rzeczywistymi i wirtualnymi Format znakowania danych: data, czas, temperatury, wejścia analogowe oraz częstotliwość impulsów cyfrowych Odstęp czasu dot. zapisywania danych: do wyboru minut Znakowanie wydarzeń: data i godzina: alarmów, zmian statusu wejść cyfrowych i innych wydarzeń Zasilanie: 12 do 28VDC Montaż: Szyna DIN MTBF/MTTF [średni czas bezawaryjnej pracy/średni czas do wystąpienia usterki]: 24,2 lata (uziemiono i zamocowano, 50 C, norma MIL MIL-HDBK-217F ) Temperatura pracy: od -25 C do 55 C Temperatura przechowywania: od -30 C do 70 C 12

13 Jednostka pomiarów środowiskowych Lokalna wielokolorowa dioda LED: kod koloru dla celów diagnostycznych Magistrala lokalna: jeden serwer VMU-P na magistralę Dwa kanały do pomiaru temperatury (Pt100 lub Pt1000, 2 lub 3 przewody) Jedno wejście analogowe (120mV lub 20mA) Jedno wejście cyfrowego licznika impulsów (od 0 do maks Hz) Dokładność ± 0,5% odczytu Format danych: 4-cyfrowy Zasilanie: zasilanie własne z VMUM-EM Montaż: Szyna DIN MTBF/MTTF: 31,7 lat (uziemiono i zamocowano, 50 C, norma MIL MIL-HDBK- 217F ) Temperatura pracy: od -25 C do 55 C Temperatura przechowywania: od -30 C do 70 C 13

14 Energy Management solutions Jednostka I/O [wejścia/wyjścia] Lokalna wielokolorowa dioda LED: kod koloru dla celów diagnostycznych Magistrala lokalna: do 3 serwerów VMUO-EM Dwa wejścia cyfrowe dla Stan wykrywania WŁ./WYŁ. Dwa wyjścia cyfrowe dla Powiadomienia o alarmie lub automatyczne włączania/wyłączania obciążenia zewnętrznego (za pomocą wewnętrznego zegara lub zdalnego sterowania). Rodzaj wyjścia: przekaźnik, typ SPDT (AC 1-5A przy 250VAC, 1,5 A AC przy VAC) Zasilanie: zasilanie własne z VMUM-EM Montaż: Szyna DIN MTBF/MTTF: 65,4 lat (uziemiono i zamocowano, 50 C, norma MIL MIL-HDBK-217F ) Temperatura pracy: od -25 C do 55 C Temperatura przechowywania: od -30 C do 70 C 14

15 W przypadku braku dostępu do przewodowego połączenia z Internetem, do systemu VMUC-EM można dołączyć modem VMUWAUMMXX Modem VMU-W oparty jest na technologii przekazu UMM (Uniwersalny mobilny modem) (GPRS/UMTS). Dzięki urządzeniu VMU-W, oprócz zaprogramowanej opcji poczty elektronicznej, możliwe jest zdalne zarządzanie nadzorem nad elektrownią za pośrednictwem wiadomości SMS przesyłanych na numery telefonów komórkowych personelu ds. konserwacji. 15

16 MODEM Modem czteropasmowy: 850 MHz, 900 MHz, 1800 MHz, 1900 MHz GSM, GPRS, standard EDGE, UMTS, standard HSPA Klasa 4 (2W, 33 dbm) przy GSM 850/900 MHz Klasa 1 (1W, 30 dbm) przy GSM 1800/1900 MHz Klasa E2 (0,5W, 27 dbm) przy EDGE 850/900 MHz Klasa E2 (0,4W, 26 dbm) przy EDGE 1800/1900 MHz Klasa 3 (0,25W, 24 dbm) przy UMTS Zasilanie: od 12 do 28 VDC Montaż: Szyna DIN Cel główny: Dostęp do serwera sieciowego (VMUC-EM) i wszystkich jego funkcji, jeżeli brak dostępu do sieci przewodowej Cel dodatkowy: Do wysyłania wiadomości SMS SIM (25x15 mm) do transmisji danych (wyłącznie M2M SIM) Temperatura pracy: od -25 C do 55 C Temperatura przechowywania: od -30 C do 70 C 16

17 Modem Energy Management solutions przyłącze RJ45 do połączenia LAN VMUC-EM LOCAL Bus (Magistrala lokalna) COM1 COM2 17

18 DZISIAJ Energy Management solutions Przechowywanie danych w VMUC-EM ma możliwośc przechowywania 30 lat danych za pomocą pamięci wewnętrznej 4 GB, biorąc pod uwagę poniższe zasady: Przewijane okno zawierające 6 miesięcy Po okresie 6 miesięcy od danego dnia, serwer VMUC- EM dokona usunięcia zapisanych dziennych danych (o wysokiej rozdzielczości). Wyłącznie dane miesięczne i roczne (min., maks. i średnie) pozostaną w pamięci serwera VMUC-EM (wykresy dzienne zostaną usunięte). Od określonego momentu dostępne są dane z wybranych przedziałów czasu (do wyboru spośród 05, 10, 15, 30 lub 60 minut) w zakresie poprzednich 6 miesięcy. Dostępne wykresy: Miesięczne i roczne Dostępne wykresy: Dzienne, miesięczne i roczne 18

19 Przykłady sieciowej architektury komunikacyjnej w 19

20 Ethernet Serwer sieciowy VMUC-EM Energy Management solutions Przykład architektury komunikacyjnej z przewodowym dostępem do Internetu Miernik energii elektrycznej 32 Miernik energii elektrycznej 1 Karta SD USB 1 USB 2 COM2 RS485 Grupa urządzeń 1 Grupa urządzeń 11 Grupa urządzeń 2 RS485 Magistrala VMU-P (1) VMU-O (3) COM1 Złącze RJ-45 20

21 Ethernet Serwer sieciowy VMUC-EM Energy Management solutions Przykład architektury komunikacyjnej z przewodowym dostępem do Internetu Miernik energii elektrycznej 32 Miernik energii elektrycznej 1 Karta SD COM2 RS485 USB 1 USB 2 Grupa urządzeń 11 Grupa urządzeń 2 RS485 COM1 Złącze RJ-45 21

22 Ethernet Serwer sieciowy VMUC-EM Energy Management solutions Przykład architektury komunikacyjnej z przewodowym dostępem do Internetu Karta SD USB 1 USB 2 Grupa urządzeń 1 Magistrala VMU-P (1) VMU-O (3) Złącze RJ-45 22

23 Serwer sieciowy VMUC-EM Modem mobilny VMU-W Energy Management solutions Przykład architektury komunikacyjnej z bezprzewodowym dostępem do Internetu Miernik energii elektrycznej 11 Miernik energii elektrycznej 1 USB 2 Karta SD Grupa urządzeń 11 Grupa urządzeń 2 RS485 COM2 RS485 COM1 Magistrala Grupa urządzeń 1 VMU-P (1) VMU-O (3) 23

24 Problem klienta: W przypadku niewielkich przemysłów istnieje potrzeba alokacji kosztów względem każdej pojedynczej maszyny produkcyjnej. Ważne jest zarówno sprawowanie kontroli nad zużyciem jak i prawidłowy podział kosztów w zakresie energii względem każdego produktu. Nasze rozwiązanie: Można łatwo wprowadzić system pełnego monitorowania poprzez zainstalowanie liczników energii i analizatorów mocy na obudowie każdej pojedynczej maszyny i podłączenie ich do serwera VMU- C EM za pośrednictwem magistrali RS485. Drugi port szeregowy serwera VMU-C EM należy podłączyć do modułów I/O serwerów VMU z różnych serii, co umożliwia pozyskiwanie informacji o zmiennych dot. temperatury, przepływu i innych mierzalnych analogowych zmiennych, a także w zakresie statusu wejścia cyfrowego. Korzyści: Architektura systemu monitorowania jest niezwykle prosta i kompaktowa: oprócz liczników należy zainstalować wyłącznie moduł 2-DIN serwera VMU-C EM i moduły I/O. Serwer VMU-C EM jednocześnie pełni funkcję urządzenia do przeglądania cyklicznego, rejestratora danych, serwera sieciowego do analizy danych, bramy dot. dostępności danych w Internecie, a także umożliwia wysyłanie zaprogramowanych wiadomości np. danych miesięcznych z każdego punktu pomiarowego lub szczególnych alarmowych wiadomości w dowolnym przypadku. Jeżeli ten system jest stosowany do monitorowania odległej instalacji np. stacji pomp wodociągu, a przewodowe połączenie z Internetem nie jest dostępne, można dołączyć modem VMU-W do systemu, zapewniając bezprzewodową łączność z Internetem w zakresie wszystkich funkcji serwera VMU-C EM. 24

25 Problem klienta: W przypadku wszystkich zastosowań związanych z dodatkowymi pomiarami wymagającymi ponownego rozliczenia kosztów energii (np. pojedyncze lokale w budynku mieszkalnym lub sklepy w centrum handlowym), wymagane jest posiadanie zatwierdzonych liczników (wg Dyrektywy ws. przyrządów pomiarowych/mid) przy rozdzielnicy dla każdego pojedynczego lokalu. Podczas gdy oficjalna wartość podlegająca opłatom pochodzi z jednego licznika, konieczne jest również posiadanie urządzenia służącego do centralizowania wszystkich informacji zarówno w celach statystycznych jak i kontrolnych. Nasze rozwiązanie: Monitorowane obciążenia (zużycie w obszarze lokalu lub sklepu) są mierzone przez liczniki energii MID połączone w sieci za pomocą magistrali RS485 do głównego serwera VMU-C EM. Serwer VMU-C EM to rozwiązanie, które umożliwia gromadzenie, wyświetlanie i analizowanie wszystkich informacji dot. zużycia z danego obszaru, w każdym komputerze podłączonym do Internetu, w miejscu instalacji liczników lub zdalnie za pośrednictwem standardowych przeglądarek. Korzyści: Architektura systemu monitorowania jest niezwykle prosta i kompaktowa: oprócz liczników należy zainstalować wyłącznie moduł 2-DIN serwera VMU-C EM. W przypadku, gdy punkty pomiarowe są kontrolowane za pomocą własnego rozwiązania SCADA klienta, za pośrednictwem serwera VMU-C EM można łatwo przesłać wszystkie zebrane dane bezpośrednio do bazy danych, z której system SCADA pobiera wszelkie informacje. 25
