1 Serwery portów szeregowych Cezary Kalista

2 Agenda Przegląd serwerów portów szeregowych Funkcje serwerów Nport COM grouping Funkcje serwerów terminali Funkcje serwerów secure terminal Funkcje MiiNe Funkcje NPort S8000 Podsumowanie

3 Serwery portów porty RS-232 RS-422/485 RS-232/422/485 8/16 rack mount 8 NPort 5610 NPort 5630 NPort NPort NPort NPort IA5450A NPort 5410 NPort 5430 NPort 5210A NPort 5210 NPort 5110A NPort 5110 NPort 5230 NPort 5230A NPort 5130A NPort 5450 NPort IA5250A NPort IA5250 NPort 5250A NPort IA5150 NPort 5130 NPort 5150 NPort IA5150A

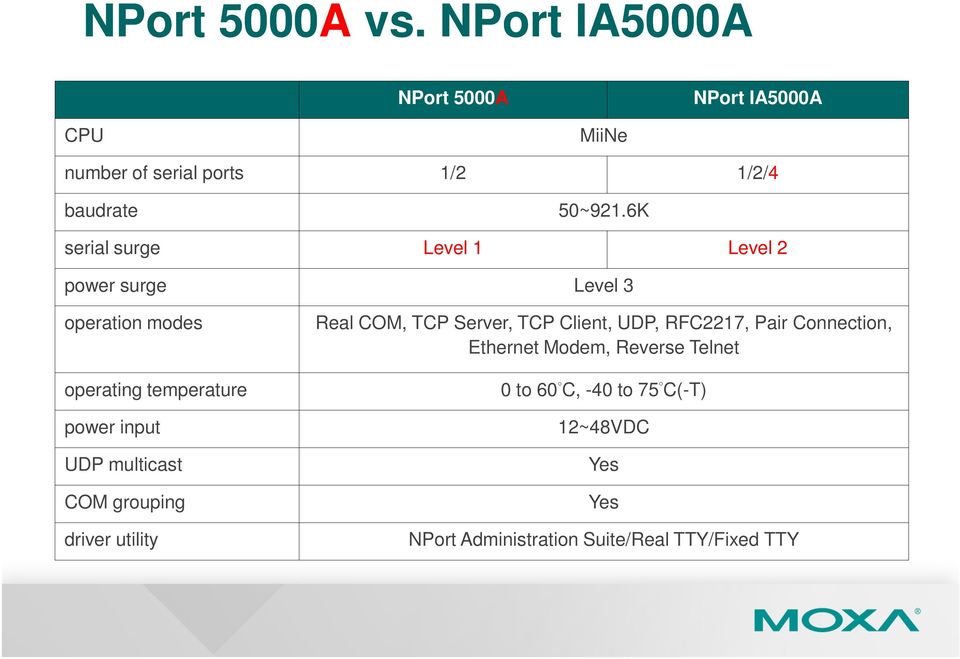

4 NPort 5000A vs. NPort IA5000A NPort 5000A NPort IA5000A CPU MiiNe number of serial ports 1/2 1/2/4 baudrate 50~921.6K serial surge Level 1 Level 2 power surge Level 3 operation modes operating temperature power input UDP multicast COM grouping driver utility Real COM, TCP Server, TCP Client, UDP, RFC2217, Pair Connection, Ethernet Modem, Reverse Telnet 0 to 60 C, -40 to 75 C(-T) 12~48VDC Yes Yes NPort Administration Suite/Real TTY/Fixed TTY

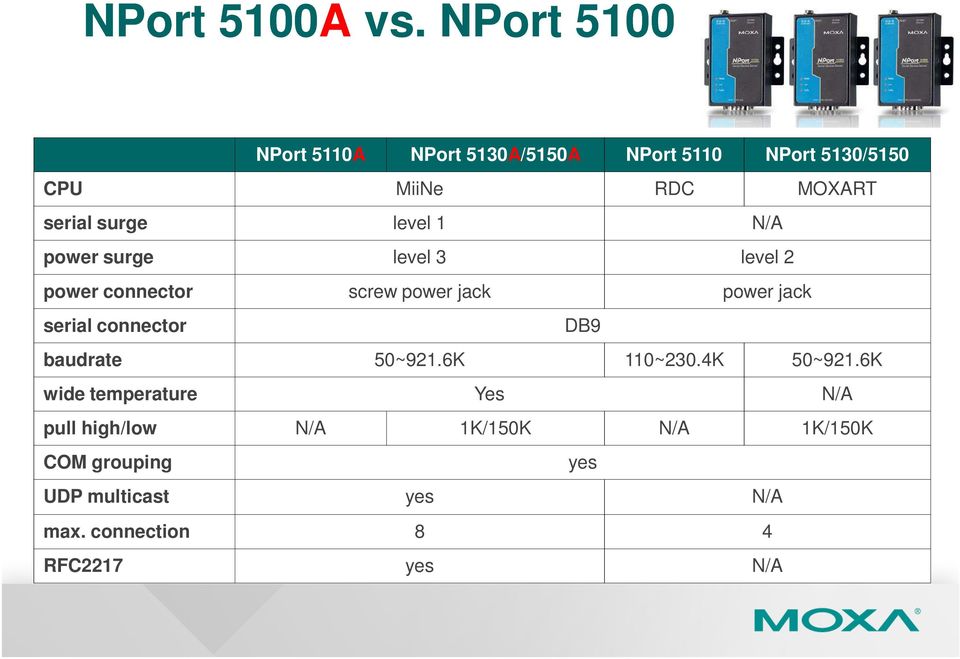

5 NPort 5100A vs. NPort 5100 NPort 5110A NPort 5130A/5150A NPort 5110 NPort 5130/5150 CPU MiiNe RDC MOXART serial surge level 1 N/A power surge level 3 level 2 power connector screw power jack power jack serial connector baudrate 50~921.6K 110~230.4K 50~921.6K wide temperature Yes N/A pull high/low N/A 1K/150K N/A 1K/150K COM grouping UDP multicast yes N/A max. connection 8 4 RFC2217 yes N/A DB9 yes

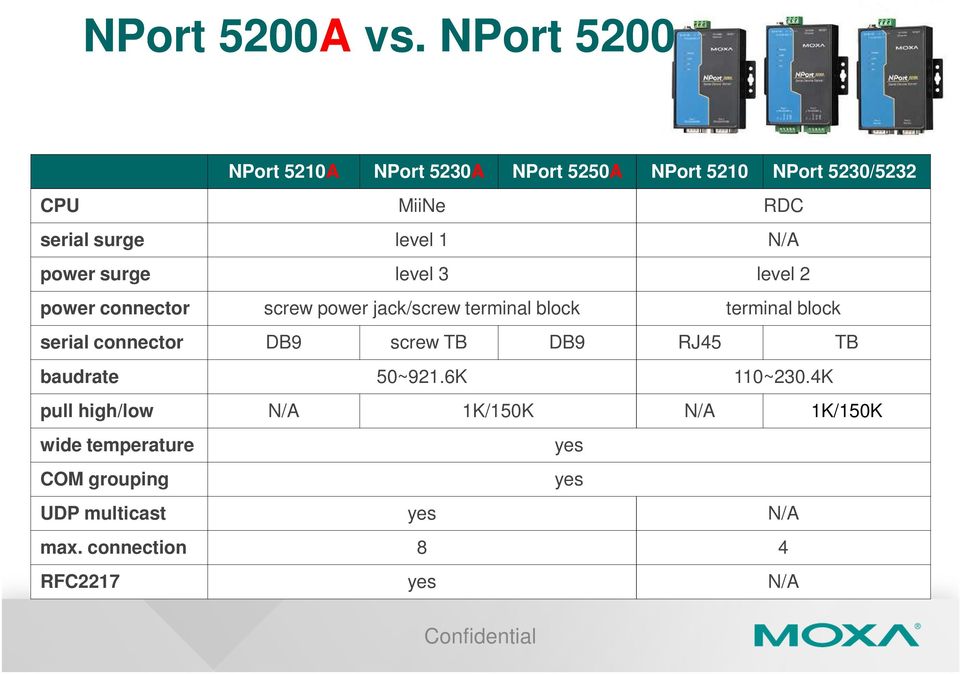

6 NPort 5200A vs. NPort 5200 NPort 5210A NPort 5230A NPort 5250A NPort 5210 NPort 5230/5232 CPU MiiNe RDC serial surge level 1 N/A power surge level 3 level 2 power connector screw power jack/screw terminal block terminal block serial connector DB9 screw TB DB9 RJ45 TB baudrate 50~921.6K 110~230.4K pull high/low N/A 1K/150K N/A 1K/150K wide temperature yes COM grouping yes UDP multicast yes N/A max. connection 8 4 RFC2217 yes N/A Confidential

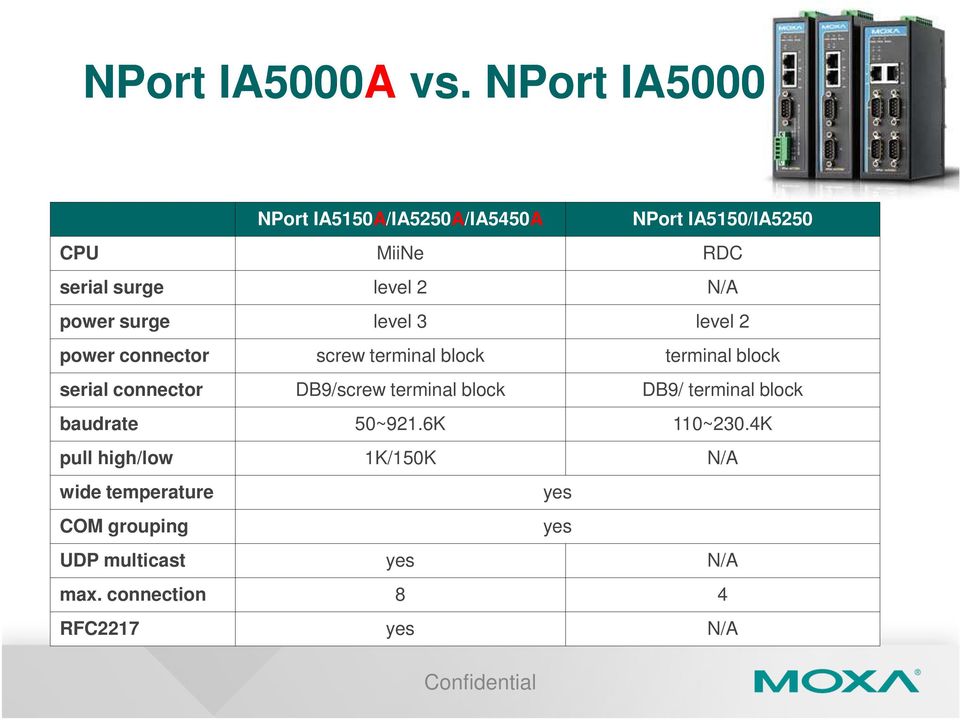

7 NPort IA5000A vs. NPort IA5000 NPort IA5150A/IA5250A/IA5450A NPort IA5150/IA5250 CPU MiiNe RDC serial surge level 2 N/A power surge level 3 level 2 power connector screw terminal block terminal block serial connector DB9/screw terminal block DB9/ terminal block baudrate 50~921.6K 110~230.4K pull high/low 1K/150K N/A wide temperature yes COM grouping yes UDP multicast yes N/A max. connection 8 4 RFC2217 yes N/A Confidential

8 Serwery terminali 8,16,32 porty szeregowe 4 porty RS-232/422/485 2 porty RS-232/422/485 NPort 6450 NPort x RS-232: NPort x RS-232/422:485: NPort x RS-232: Nport x RS-232/422:485: NPort x RS-232: Nport x RS-232/422:485: NPort port RS-232 /422/485 NPort 6150 NPort ,16 portów, dual LAN 8,16 portów RS-232 CN 2600 CN 2510

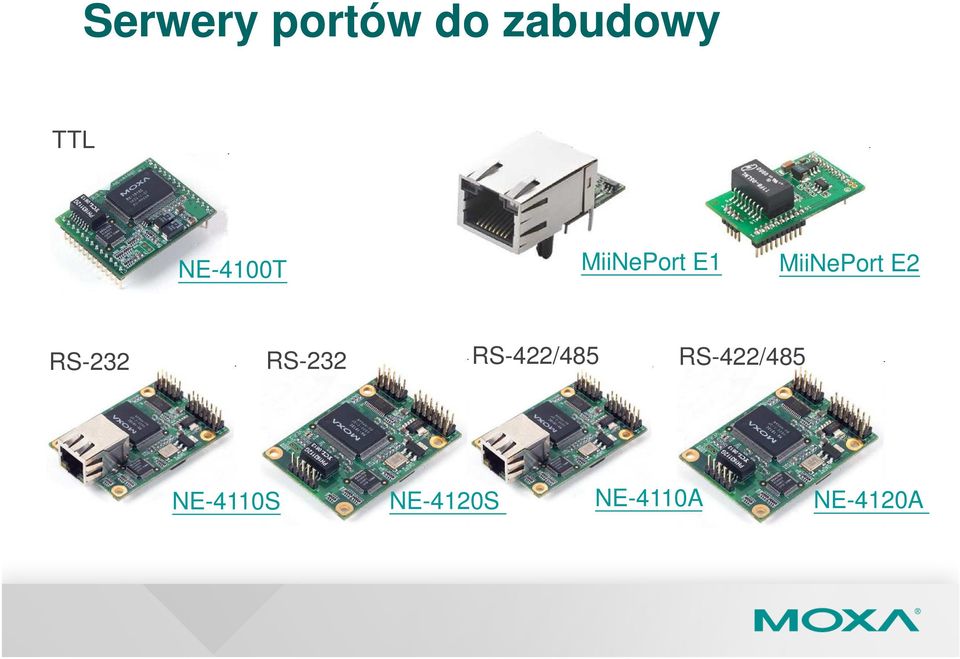

9 Serwery portów do zabudowy TTL NE-4100T MiiNePort E1 MiiNePort E2 RS-232 RS-232 RS-422/485 RS-422/485 NE-4110S NE-4120S NE-4110A NE-4120A

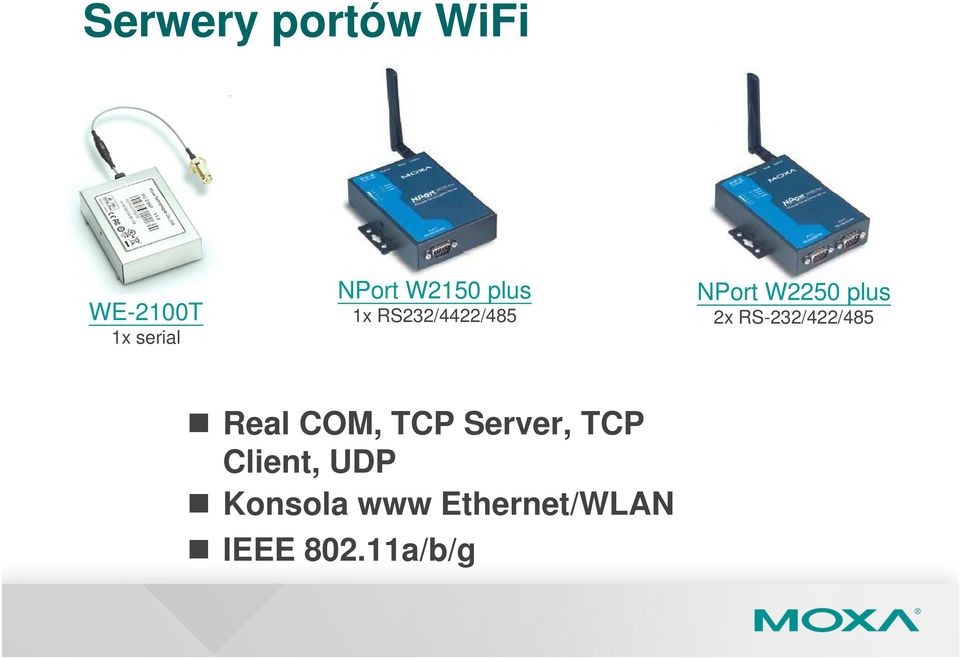

10 Serwery portów WiFi WE-2100T 1x serial NPort W2150 plus 1x RS232/4422/485 NPort W2250 plus 2x RS-232/422/485 Real COM, TCP Server, TCP Client, UDP Konsola www Ethernet/WLAN IEEE a/b/g

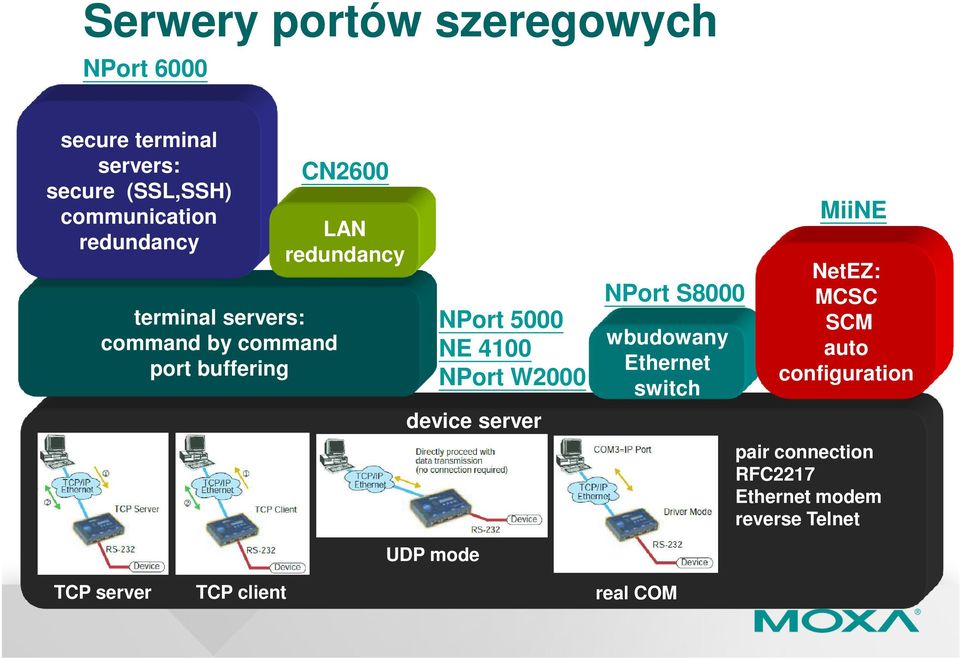

11 Serwery portów szeregowych NPort 6000 secure terminal servers: secure (SSL,SSH) communication redundancy terminal servers: command by command port buffering CN2600 LAN redundancy NPort 5000 NE 4100 NPort W2000 device server NPort S8000 wbudowany Ethernet switch MiiNE NetEZ: MCSC SCM auto configuration pair connection RFC2217 Ethernet modem reverse Telnet UDP mode TCP server TCP client real COM

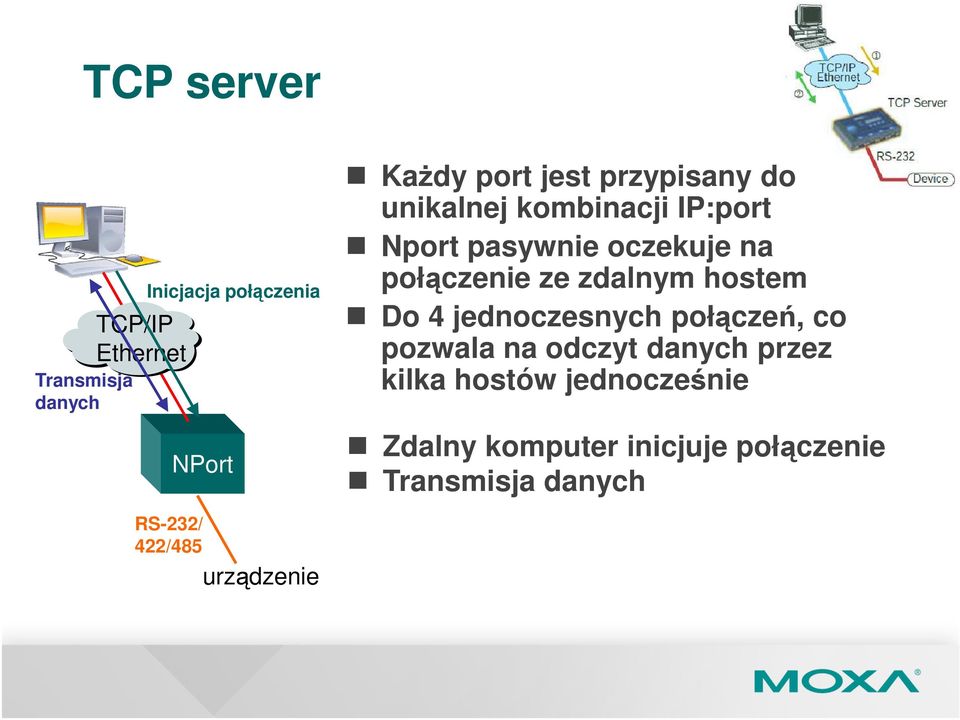

14 TCP server Transmisja danych TCP/IP Ethernet Inicjacja połączenia NPort Każdy port jest przypisany do unikalnej kombinacji IP:port Nport pasywnie oczekuje na połączenie ze zdalnym hostem Do 4 jednoczesnych połączeń, co pozwala na odczyt danych przez kilka hostów jednocześnie Zdalny komputer inicjuje połączenie Transmisja danych RS-232/ 422/485 urządzenie

15 TCP client Transmisja danych TCP/IP Ethernet Inicjacja połączenia NPort Nport inicjuje połączenie za zdalnym komputerem Nport zamyka połączenie po przesłaniu danych Do 4 jednoczesnych połączeń, co pozwala na przesyłanie danych do kilku hostów jednocześnie NPort inicjuje połączenie Transmisja danych RS-232/ 422/485 urządzenie

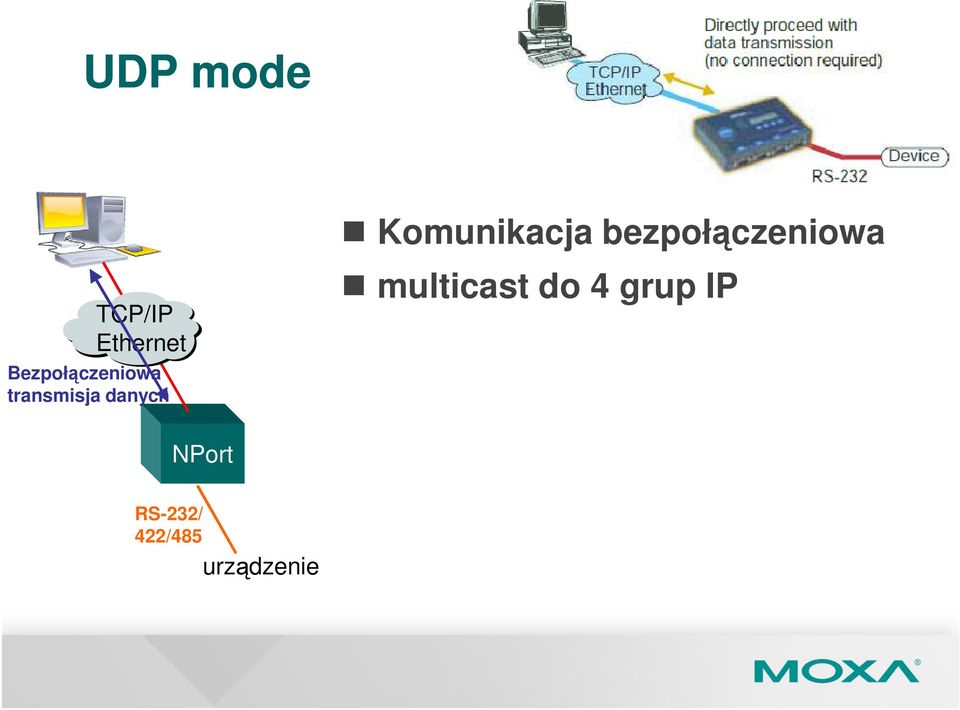

16 UDP mode TCP/IP Ethernet Bezpołączeniowa transmisja danych Komunikacja bezpołączeniowa multicast do 4 grup IP NPort RS-232/ 422/485 urządzenie

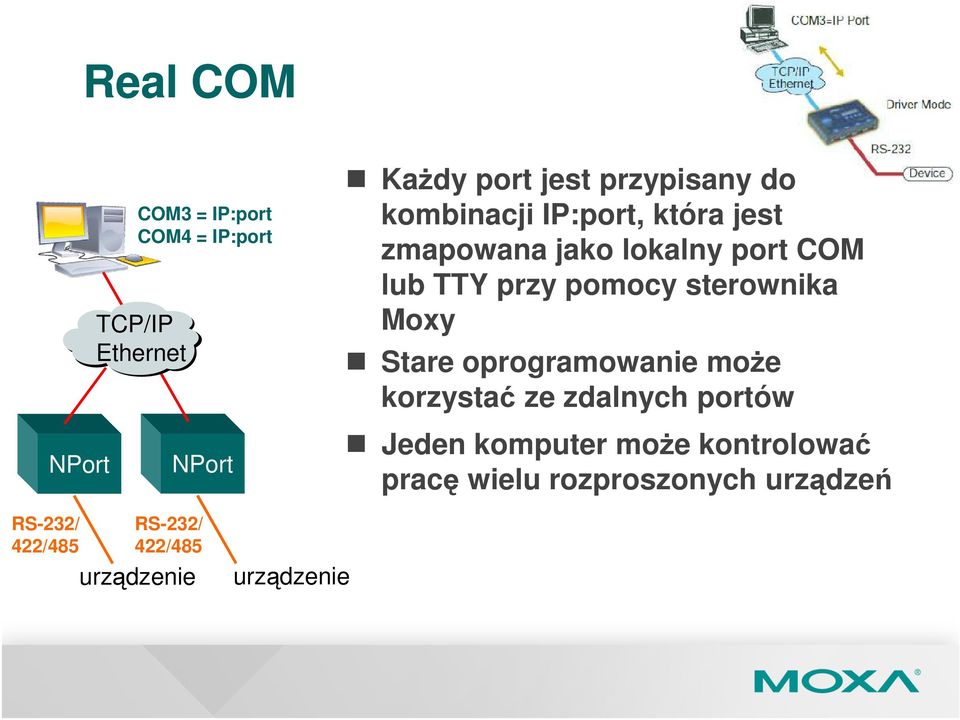

17 Real COM COM3 = IP:port COM4 = IP:port TCP/IP Ethernet NPort NPort Każdy port jest przypisany do kombinacji IP:port, która jest zmapowana jako lokalny port COM lub TTY przy pomocy sterownika Moxy Stare oprogramowanie może korzystać ze zdalnych portów Jeden komputer może kontrolować pracę wielu rozproszonych urządzeń RS-232/ 422/485 RS-232/ 422/485 urządzenie urządzenie

18 Real COM mode COM3 = IP:port COM4 = IP:port TCP/IP Ethernet device server RS-232/ 422/485 device Każdy port jest przypisany do kombinacji IP:port, która jest zmapowana jako lokalny port COM lub TTY przy pomocy sterownika Stare oprogramowanie może używać zdalnych portów bez zmiany konfiguracji (nr portu COM) Jeden komputer może kontrolować pracę wielu rozproszonych urządzeń Wieloportowy serwer portów może być kontrolowany przez kilka zdalnych hostów RS-232/ 422/485 device

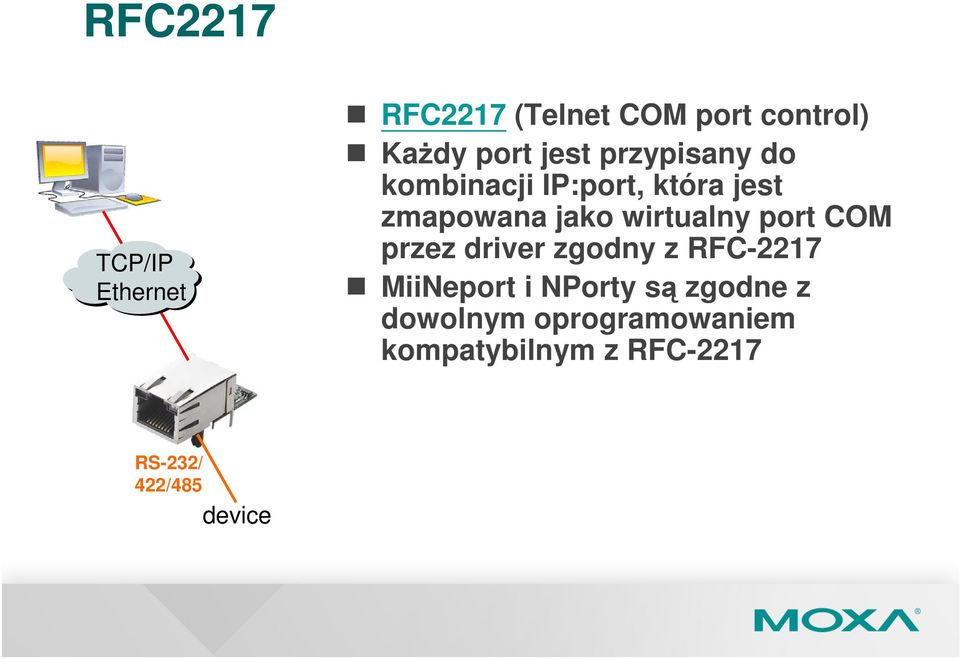

19 RFC2217 TCP/IP Ethernet RFC2217 (Telnet COM port control) Każdy port jest przypisany do kombinacji IP:port, która jest zmapowana jako wirtualny port COM przez driver zgodny z RFC-2217 MiiNeport i NPorty są zgodne z dowolnym oprogramowaniem kompatybilnym z RFC-2217 RS-232/ 422/485 device

20 Pair connection device RS-232/ 422/485 device server Transparentny tunel danych wraz z sygnałami modemowymi nie wymaga sterownika zwiększony zasięg dla urządzeń bez obsługi TCP/IP device server RS-232/ 422/485 device

22 COM grouping COM Grouping pozwala na symulowanie sieci RS-485 multi-drop poprzez sieć Ethernet COM 1 COM 1 RS-485 Ethernet COM 1

23 Konfiguracja COM grouping Tworzenie COM group Dodawanie portu do COM group Usuwanie portu z COM group Modyfikacja portów w COM group Sterownik obsługujący COM grouping wersja OS max. ports NPort Administration Suite V1.14 lub nowszy Windows 2000 lub nowszy 32 w każdej grupie COM

24 Tworzenie COM Group krok 1: Wybieramy członków grupy 1 2

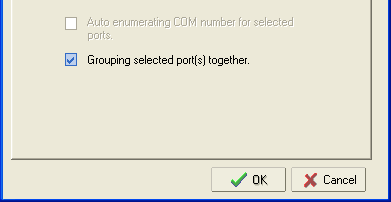

25 Krok 2: Grupujemy wybrane porty 3 4 5

26 Krok 3: Zapisujemy zmiany 6

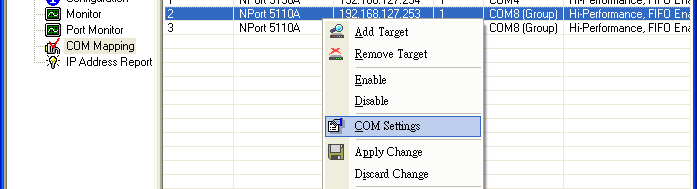

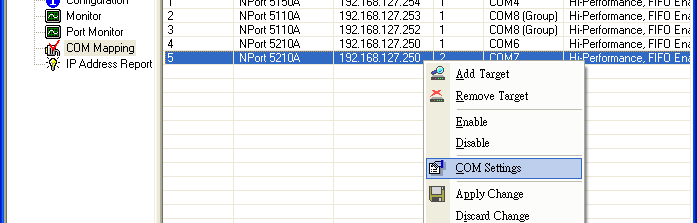

27 Dodawanie portu do COM Group Krok 1: Wybieramy członka 1 2

28 Krok 2: Grupowanie 3 4 5

29 Krok 3: Zatwierdzamy zmiany 6

31 Usuwanie portu z COM Group Krok 1: Wybieramy port 1 2

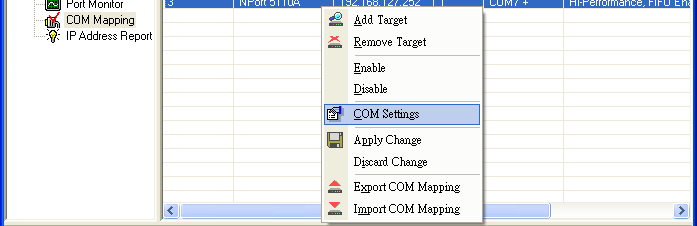

32 Krok 2: Zmieniamy nr portu COM na wolny 3 4

34 Usuwanie COM Group Krok 1: Wybieramy COM Group 1 2

35 Krok 2: Zmieniamy numerację COM 3 4 5

37 Modyfikacja portów w grupie COM Zmiana numeru COM grupy COM Zmiana uprawnień Read/Write/Signal status Ustawienia zaawansowane grupy COM

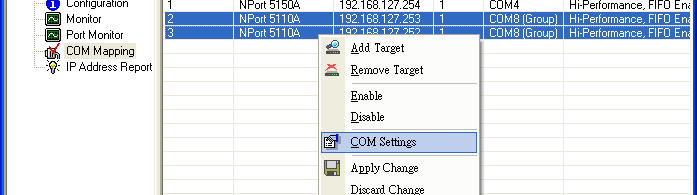

38 Zmiana numeru grupy COM Krok 1: Wybieramy grupę COM 1 2

39 Krok 2: Wybieramy pożądany port COM 3 4 5

41 Zmiana uprawnień Read/Write/Signal status Krok 1: Wybieramy port COM 1 2

42 Krok 2: Wybieramy zakładkę COM grouping 3 5 4

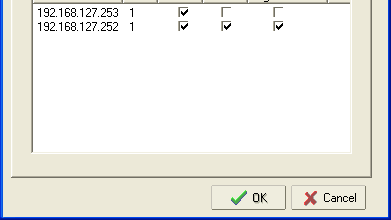

43 Krok 3: Zmiana ustawień Write Read Write Read Read 7 Only one Signal Status in a group

47 Command by command command TCP/IP Ethernet command Dla aplikacji gdzie wiele hostów komunikuje się z jednym urządzeniem szeregowym, jedna komenda jest wysyłana w danym czasie terminal server RS-232/ 422/485 device

48 Port buffering Serwery terminali mają wewnętrzny bufor dla portów (64kB w NPort6000, 128kB w CN 2600) NPort 6250 i wyższe mają dodatkowo slot na karty SD Dane są gromadzone w buforze gdy sieć jest niedostępna

49 Buforowanie danych Normal Ethernet Status Failed Ready Serial Ethernet Domyślnie bufor 64K dla każdego portu można rozszerzyć poprzez karty SD Po restarcie Nporta dane są kasowane

50 Buforowanie danych Tryby pracy TCP client/server mode, Pair-connection mode Maksymalna wielkość karty SD 2GB Czas buforowania na kartach SD: Bufor 9600bps bps bps 64KBytes 66.7 seconds 5.6 seconds 0.7 second 128MBytes 37 hours 3 hours 23 minutes 1GBytes 12 days 1 day 3 hours

51 Serial Printer Mode Print serwer dla drukarek z interfejsem szeregowym Protokoły RAW lub LPD (Line Printer Daemon ) LPD

52 Dial In/Out Mode

53 DDNS (Dynamic Domain Name Server) Applications for Dynamic IP address (ADSL, DHCP ) Connect to Can not find NPort Get IP new address IP address Internet

54 DDNS (Dynamic Domain Name Server) With DDNS Update NPort6000.dyndns.org With Connect to NPort6000.dyndns.org Get IP new address IP address Network

56 Serwery portów szeregowych NPort 6000 secure terminal servers: secure (SSL,SSH) communication redundancy terminal servers: command by command port buffering CN2600 LAN redundancy NPort 5000 NE 4100 NPort W2000 device server NPort S8000 wbudowany Ethernet switch MiiNePort NetEZ: MCSC SCM auto configuration pair connection RFC2217 Ethernet modem reverse Telnet UDP mode TCP server TCP client real COM

57 Dodatkowy interfejs sieciowy Duże odległości Światłowód NM-FX01/FX02 Małe odległości Ethernet NM-TX01/TX02 Ethernet Device Ethernet Device Ethernet Device

58 Ethernet redundancy (NPort 6000) Nporty 6000 wspierają TurboRing v2, TurboRing v1, RSTP (rapid spanning tree) Nport 6000 terminal server RS-232/ 422/485 device TurboRing v2 ma czas rekonfiguracji pierścienia poniżej 20ms NPorty są zgodne ze switchami EDS

59 Network redundancy (NPort 6450/6600) 6600) Modem NM-GPRS umożliwia alternatywne połączenie ze zdalnym hostem NM-GPRS może być stosowany jako łącze podstawowe NM-GPRS/NM-GSM

61 Serwery portów szeregowych NPort 6000 secure terminal servers: secure (SSL,SSH) communication redundancy terminal servers: command by command port buffering CN2600 LAN redundancy NPort 5000 NE 4100 NPort W2000 device server NPort S8000 wbudowany Ethernet switch MiiNePort NetEZ: MCSC SCM auto configuration pair connection RFC2217 Ethernet modem reverse Telnet UDP mode TCP server TCP client real COM

62 Moxa MiiNe Umożliwia włączenie 1 lub 2 portów szeregowych do sieci Ethernet 32-bit ARM 7 core Moxa UART technology Built-in 2 MB Flash, 4 MB SDRAM memory Niskie zużycie energii

63 TCP mixed mode TCP/IP Ethernet request connection request connection RS-232/ 422/485 device MiiNe E1 może jednocześnie pracować jako TCP server i TCP client, zależnie od aplikacji Dla aplikacji gdzie host wysyła dane lub komendy do urządzenia i dla aplikacji gdzie urządzenie wysyła dane do hosta Zdalny host może ustanowić połączenie MiiNe E1 może ustanowić połączenie

64 Auto configuration TFTP server config TCP/IP Ethernet Automatyczna konfiguracjia pozwala na pobieranie konfiguracji z serwera TFTP przy masowej produkcji RS-232/ 422/485 device

65 Serial command mode TCP/IP Ethernet Umożliwia odczyt patrametrów lub konfiguracje modułu Często stosowany przy drobnych zmianach konfiguracji np. adresu IP przy pomocy klawiatury urządzenia RS-232/ 422/485 UART command

66 External trigger Przywraca ustawienia fabryczne MiiNePort E1 opcjonalnie może restartować moduł ExTrigger right Amber LED, blinking duration trigger timing others reset to default restart 1 time/sec (blink quickly) 0.5 time/sec (blink slowly) 5 sec 5 sec power ON (after system ready) anytime (with function enabled) when LED off (stop blinking) 1. Function active 2. Release button

67 Agenda Przegląd serwerów portów szeregowych Funkcje serwerów NPort Funkcje serwerów terminali Redundancja LAN (CN2600) Funkcje serwerów secure terminal Funkcje MiiNe Funkcje NPort S8000 Podsumowanie

69 NPort S8000 Switch i Nport w jednej obudowie Większa niezawodność Mniejszy pobór mocy Zajmuje mniej miejsca 4x RS-232/422/485 (do kbit/s) 3x 10/100Base T(X) 2x 100BaseFX (single/multi mode)

70 NPort S8000 Ethernet switch Ethernet redundancy: TurboRing, RSTP Traffic priorization VLAN virtual LAN Multicast: IGMP, GMRP Port access control

71 NPort S8000

72 Agenda Przegląd serwerów portów szeregowych Funkcje serwerów NPort Funkcje serwerów terminali Redundancja LAN (CN2600) Funkcje serwerów secure terminal Funkcje MiiNe Funkcje NPort S8000 Podsumowanie

73 Podsumowanie Moxa oferuje kompleksowe rozwiązania dostępu do portów szeregowych przez sieć Ethernet Duże możliwości konfiguracyjne sprzętu Moxa pozwalają na dostosowanie do potrzeb każdej aplikacji Pomoc przy doborze sprzętu i bezpłatne wsparcie techniczne
