1 Deskowania Rusztowania Doradztwo techniczne Wydanie PL PERI gwarancją sukcesu aktualności PERI RCS + ACS = niezawodny duet Złota 44, Warszawa Strona 3 Dostawy just in-time PPNT, Gdynia Strona 6 Innowacyjne rozwiązanie PERI BCC Most MA 78 k/tarnowa Strona 8 Rusztowanie PERI UP Rosett Spodek, Katowice Strona 10

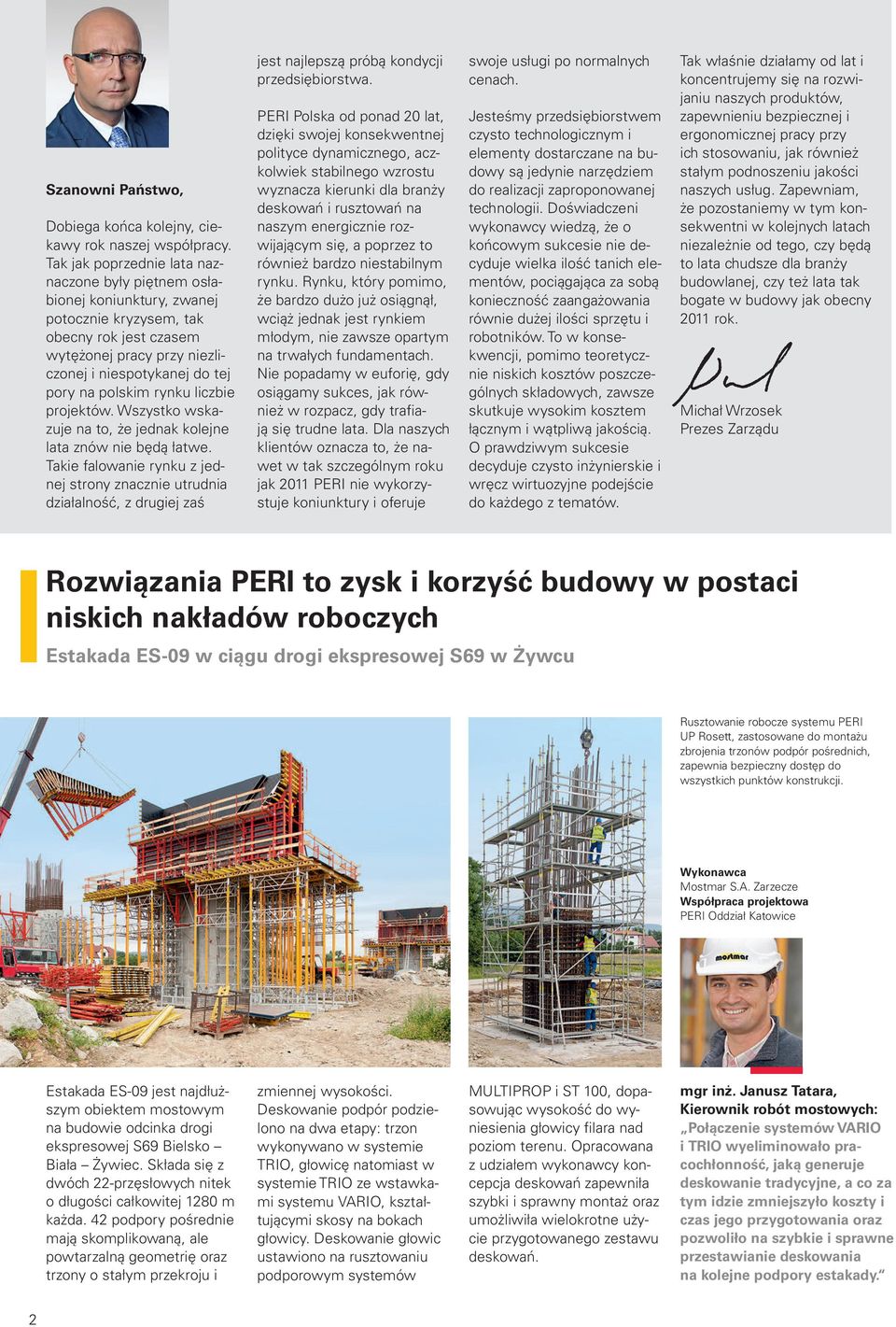

2 Szanowni Państwo, Dobiega końca kolejny, ciekawy rok naszej współpracy. Tak jak poprzednie lata naznaczone były piętnem osłabionej koniunktury, zwanej potocznie kryzysem, tak obecny rok jest czasem wytężonej pracy przy niezliczonej i niespotykanej do tej pory na polskim rynku liczbie projektów. Wszystko wskazuje na to, że jednak kolejne lata znów nie będą łatwe. Takie falowanie rynku z jednej strony znacznie utrudnia działalność, z drugiej zaś jest najlepszą próbą kondycji przedsiębiorstwa. PERI Polska od ponad 20 lat, dzięki swojej konsekwentnej polityce dynamicznego, aczkolwiek stabilnego wzrostu wyznacza kierunki dla branży deskowań i rusztowań na naszym energicznie rozwijającym się, a poprzez to również bardzo niestabilnym rynku. Rynku, który pomimo, że bardzo dużo już osiągnął, wciąż jednak jest rynkiem młodym, nie zawsze opartym na trwałych fundamentach. Nie popadamy w euforię, gdy osiągamy sukces, jak również w rozpacz, gdy trafiają się trudne lata. Dla naszych klientów oznacza to, że nawet w tak szczególnym roku jak 2011 PERI nie wykorzystuje koniunktury i oferuje swoje usługi po normalnych cenach. Jesteśmy przedsiębiorstwem czysto technologicznym i elementy dostarczane na budowy są jedynie narzędziem do realizacji zaproponowanej technologii. Doświadczeni wykonawcy wiedzą, że o końcowym sukcesie nie decyduje wielka ilość tanich elementów, pociągająca za sobą konieczność zaangażowania równie dużej ilości sprzętu i robotników. To w konsekwencji, pomimo teoretycznie niskich kosztów poszczególnych składowych, zawsze skutkuje wysokim kosztem łącznym i wątpliwą jakością. O prawdziwym sukcesie decyduje czysto inżynierskie i wręcz wirtuozyjne podejście do każdego z tematów. Tak właśnie działamy od lat i koncentrujemy się na rozwijaniu naszych produktów, zapewnieniu bezpiecznej i ergonomicznej pracy przy ich stosowaniu, jak również stałym podnoszeniu jakości naszych usług. Zapewniam, że pozostaniemy w tym konsekwentni w kolejnych latach niezależnie od tego, czy będą to lata chudsze dla branży budowlanej, czy też lata tak bogate w budowy jak obecny 2011 rok. Michał Wrzosek Prezes Zarządu Rozwiązania PERI to zysk i korzyść budowy w postaci niskich nakładów roboczych Estakada ES-09 w ciągu drogi ekspresowej S69 w Żywcu Rusztowanie robocze systemu PERI UP Rosett, zastosowane do montażu zbrojenia trzonów podpór pośrednich, zapewnia bezpieczny dostęp do wszystkich punktów konstrukcji. Mostmar S.A. Zarzecze PERI Oddział Katowice Estakada ES-09 jest najdłuższym obiektem mostowym na budowie odcinka drogi ekspresowej S69 Bielsko Biała Żywiec. Składa się z dwóch 22-przęsłowych nitek o długości całkowitej 1280 m każda. 42 podpory pośrednie mają skomplikowaną, ale powtarzalną geometrię oraz trzony o stałym przekroju i zmiennej wysokości. Deskowanie podpór podzielono na dwa etapy: trzon wykonywano w systemie TRIO, głowicę natomiast w systemie TRIO ze wstawkami systemu VARIO, kształtującymi skosy na bokach głowicy. Deskowanie głowic ustawiono na rusztowaniu podporowym systemów MULTIPROP i ST 100, dopasowując wysokość do wyniesienia głowicy filara nad poziom terenu. Opracowana z udziałem wykonawcy koncepcja deskowań zapewniła szybki i sprawny montaż oraz umożliwiła wielokrotne użycie przygotowanego zestawu deskowań. mgr inż. Janusz Tatara, Kierownik robót mostowych: Połączenie systemów VARIO i TRIO wyeliminowało pracochłonność, jaką generuje deskowanie tradycyjne, a co za tym idzie zmniejszyło koszty i czas jego przygotowania oraz pozwoliło na szybkie i sprawne przestawianie deskowania na kolejne podpory estakady. 2

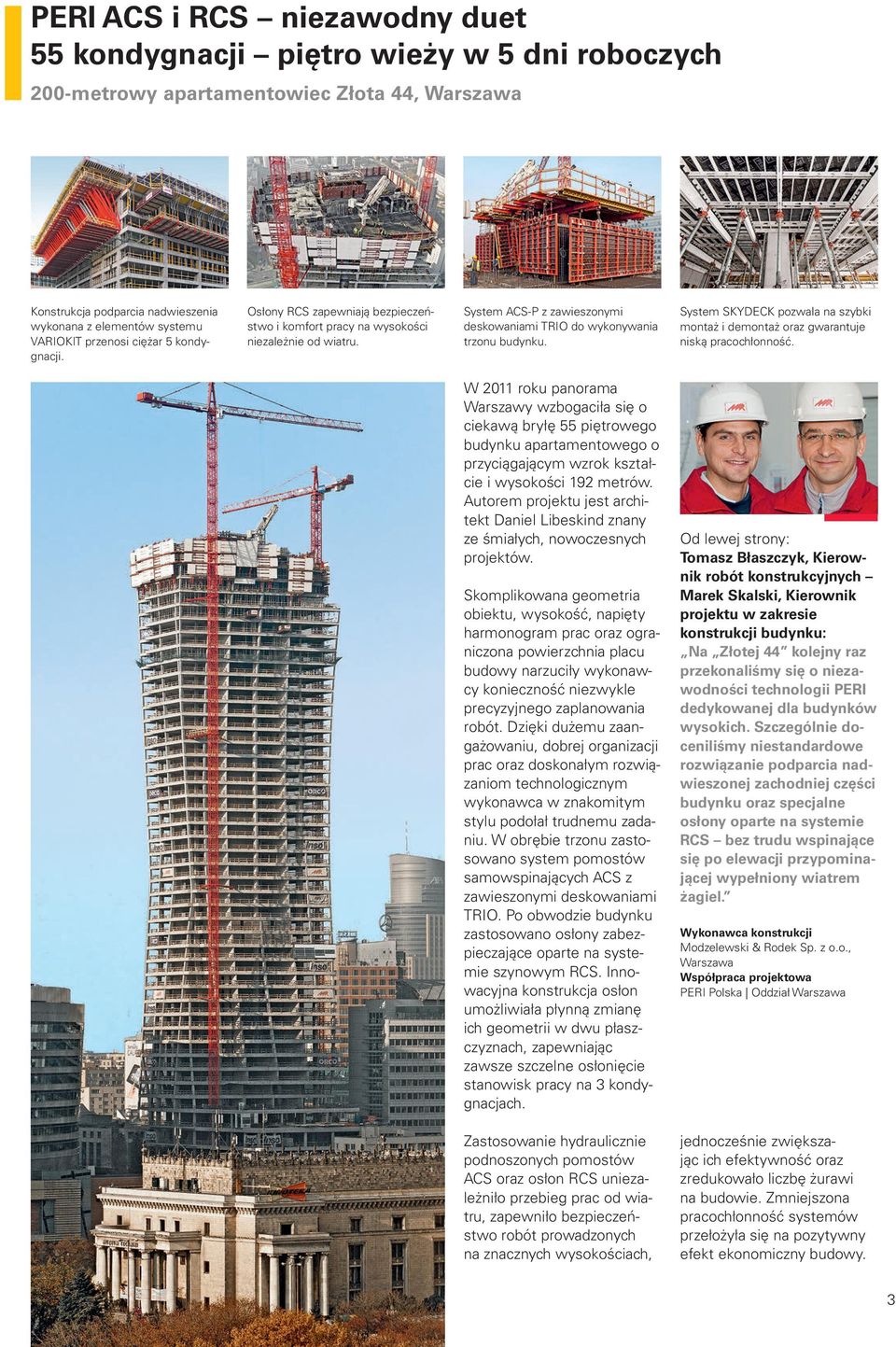

3 PERI ACS i RCS niezawodny duet 55 kondygnacji piętro wieży w 5 dni roboczych 200-metrowy apartamentowiec Złota 44, Warszawa Konstrukcja podparcia nadwieszenia wykonana z elementów systemu VARIOKIT przenosi ciężar 5 kondygnacji. Osłony RCS zapewniają bezpieczeństwo i komfort pracy na wysokości niezależnie od wiatru. System ACS-P z zawieszonymi deskowaniami TRIO do wykonywania trzonu budynku. System SKYDECK pozwala na szybki montaż i demontaż oraz gwarantuje niską pracochłonność. W 2011 roku panorama Warszawy wzbogaciła się o ciekawą bryłę 55 piętrowego budynku apartamentowego o przyciągającym wzrok kształcie i wysokości 192 metrów. Autorem projektu jest architekt Daniel Libeskind znany ze śmiałych, nowoczesnych projektów. Skomplikowana geometria obiektu, wysokość, napięty harmonogram prac oraz ograniczona powierzchnia placu budowy narzuciły wykonawcy konieczność niezwykle precyzyjnego zaplanowania robót. Dzięki dużemu zaangażowaniu, dobrej organizacji prac oraz doskonałym rozwiązaniom technologicznym wykonawca w znakomitym stylu podołał trudnemu zadaniu. W obrębie trzonu zastosowano system pomostów samowspinających ACS z zawieszonymi deskowaniami TRIO. Po obwodzie budynku zastosowano osłony zabezpieczające oparte na systemie szynowym RCS. Innowacyjna konstrukcja osłon umożliwiała płynną zmianę ich geometrii w dwu płaszczyznach, zapewniając zawsze szczelne osłonięcie stanowisk pracy na 3 kondygnacjach. Od lewej strony: Tomasz Błaszczyk, Kierownik robót konstrukcyjnych Marek Skalski, Kierownik projektu w zakresie konstrukcji budynku: Na Złotej 44 kolejny raz przekonaliśmy się o niezawodności technologii PERI dedykowanej dla budynków wysokich. Szczególnie doceniliśmy niestandardowe rozwiązanie podparcia nadwieszonej zachodniej części budynku oraz specjalne osłony oparte na systemie RCS bez trudu wspinające się po elewacji przypominającej wypełniony wiatrem żagiel. konstrukcji Modzelewski & Rodek Sp. z o.o., Warszawa PERI Polska Oddział Warszawa Zastosowanie hydraulicznie podnoszonych pomostów ACS oraz osłon RCS uniezależniło przebieg prac od wiatru, zapewniło bezpieczeństwo robót prowadzonych na znacznych wysokościach, jednocześnie zwiększając ich efektywność oraz zredukowało liczbę żurawi na budowie. Zmniejszona pracochłonność systemów przełożyła się na pozytywny efekt ekonomiczny budowy. 3

4 Kompetencje, kompleksowa obsługa i praktyczne doświadczenie w betonach architektonicznych Centrum Jana Pawła II Nie lękajcie się, Kraków Dbałość o szczegóły i detale betonów architektonicznych od fazy projektowania indywidualnej formy deskowaniowej do fazy rozdeskowania wykonanego elementu. Wiedza i doświadczenie PERI w zakresie betonu licowego umożliwiają odwzorowanie niemal każdego kształtu i detalu architektonicznego. Współpraca wykonawcy, biura architektonicznego i dostawcy deskowań przyniosła efektowny rezultat w postaci elementów o złożonej geometrii wykonanych w jakości betonu licowego. Realizacja Centrum Jana Pawła II to obecnie jeden z ciekawszych przykładów zastosowania betonu licowego w polskiej architekturze. Skomplikowane kształty żelbetowych elementów konstrukcyjnych, przy dodatkowych wymaganiach architekta i inwestora, dotyczących powierzchni betonu o podwyższonej jakości oraz wykonania betonów barwionych w masie, stanowiły poważne wyzwanie zarówno dla wykonawcy jak i dostawcy deskowań. Doświadczenia PERI z poprzednich realizacji tego typu, profesjonalne projektowanie technologiczne oraz dostawa deskowań wysokiej jakości przyczyniły się do osiągnięcia przez wykonawcę spektakularnych rezultatów przy realizacji tej szczególnej budowli. Wysokie wymagania odnośnie jakości powierzchni betonu dotyczyły elementów konstrukcyjnych takich jak: słupy o skomplikowanym kształcie, ściany, sklepienia krzyżowe oraz belki w formie łuków. Niektóre z tych elementów, biorąc pod uwagę stopień skomplikowania, były wykonywane po raz pierwszy w Polsce. Mając na uwadze sukces wykonawcy firma PERI ze swoim praktycznym doświadczeniem w projektowaniu i produkcji deskowań do betonów architektonicznych, doświadczoną kadrą technologiczną, jak również wyspecjalizowanymi montażystami, sprostała temu wyzwaniu. Zostało to osiągnięte dzięki ścisłej współpracy kilku branż i dokonaniu profesjonalnych ustaleń architektonicznych i wykonawczych. Na każdym etapie realizacji PERI dostarczało także systemy zabezpieczeń zapewniające bezpieczne i komfortowe prowadzenie robót. Andrzej Mirek, To jedna z trudniejszych inwestycji, którą przyszło mi kierować. Od samego początku postawiliśmy na współpracę ze sprawdzonym od wielu lat partnerem - firmą PERI. Współpraca ta gwarantowała nam fachowe doradztwo, kompleksową obsługę, a przede wszystkim olbrzymie doświadczenie oraz rozwiązania umożliwiające wykonanie tak skomplikowanej konstrukcji. ZT-B Polbau Sp. z o.o. PERI Oddział Kraków, PERI Oddział Katowice 4

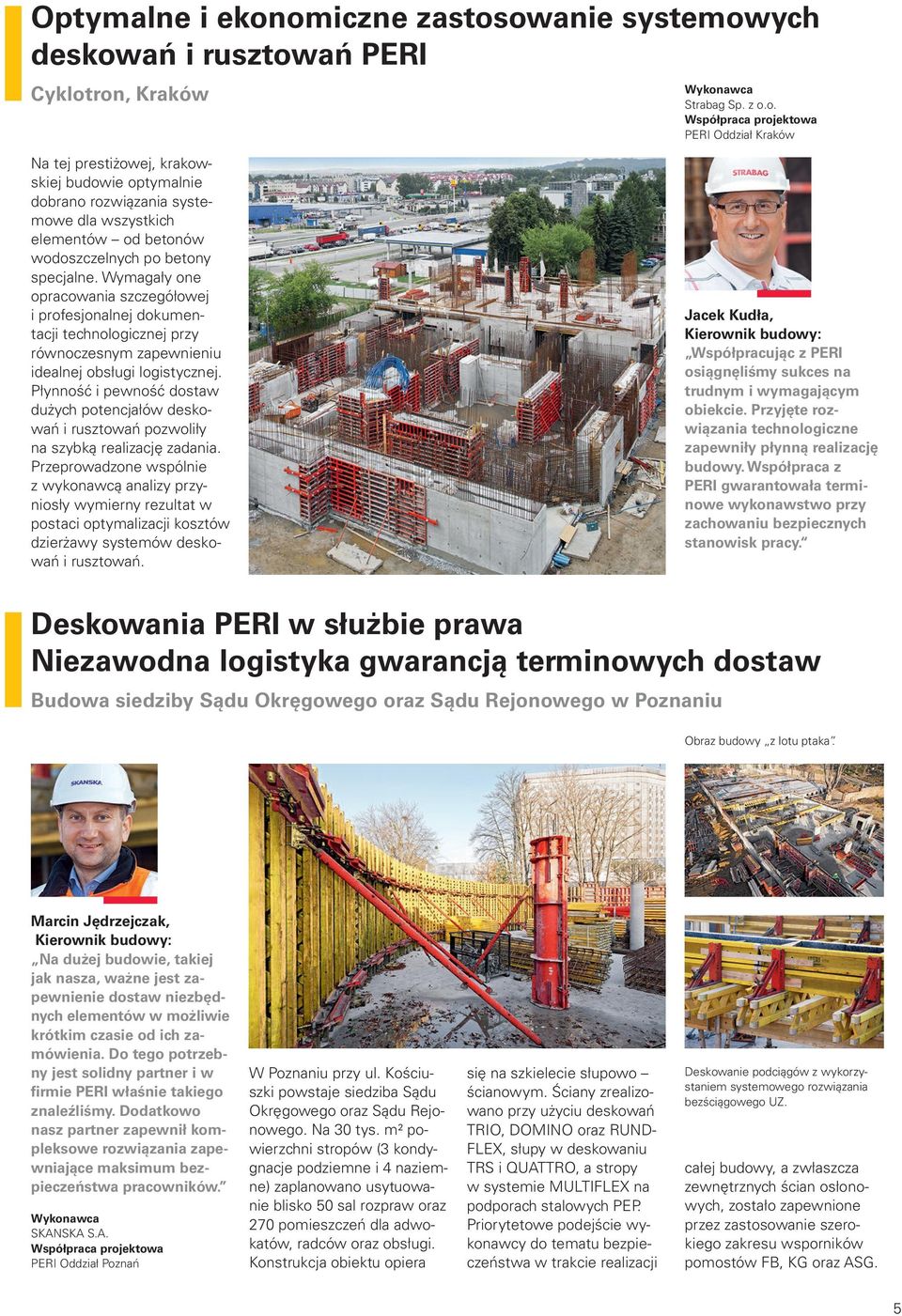

5 Optymalne i ekonomiczne zastosowanie systemowych deskowań i rusztowań PERI Cyklotron, Kraków Strabag Sp. z o.o. PERI Oddział Kraków Na tej prestiżowej, krakowskiej budowie optymalnie dobrano rozwiązania systemowe dla wszystkich elementów od betonów wodoszczelnych po betony specjalne. Wymagały one opracowania szczegółowej i profesjonalnej dokumentacji technologicznej przy równoczesnym zapewnieniu idealnej obsługi logistycznej. Płynność i pewność dostaw dużych potencjałów deskowań i rusztowań pozwoliły na szybką realizację zadania. Przeprowadzone wspólnie z wykonawcą analizy przyniosły wymierny rezultat w postaci optymalizacji kosztów dzierżawy systemów deskowań i rusztowań. Jacek Kudła, Współpracując z PERI osiągnęliśmy sukces na trudnym i wymagającym obiekcie. Przyjęte rozwiązania technologiczne zapewniły płynną realizację budowy. Współpraca z PERI gwarantowała terminowe wykonawstwo przy zachowaniu bezpiecznych stanowisk pracy. Deskowania PERI w służbie prawa Niezawodna logistyka gwarancją terminowych dostaw Budowa siedziby Sądu Okręgowego oraz Sądu Rejonowego w Poznaniu Obraz budowy z lotu ptaka. Marcin Jędrzejczak, Na dużej budowie, takiej jak nasza, ważne jest zapewnienie dostaw niezbędnych elementów w możliwie krótkim czasie od ich zamówienia. Do tego potrzebny jest solidny partner i w firmie PERI właśnie takiego znaleźliśmy. Dodatkowo nasz partner zapewnił kompleksowe rozwiązania zapewniające maksimum bezpieczeństwa pracowników. SKANSKA S.A. PERI Oddział Poznań W Poznaniu przy ul. Kościuszki powstaje siedziba Sądu Okręgowego oraz Sądu Rejonowego. Na 30 tys. m² powierzchni stropów (3 kondygnacje podziemne i 4 naziemne) zaplanowano usytuowanie blisko 50 sal rozpraw oraz 270 pomieszczeń dla adwokatów, radców oraz obsługi. Konstrukcja obiektu opiera się na szkielecie słupowo ścianowym. Ściany zrealizowano przy użyciu deskowań TRIO, DOMINO oraz RUND- FLEX, słupy w deskowaniu TRS i QUATTRO, a stropy w systemie MULTIFLEX na podporach stalowych PEP. Priorytetowe podejście wykonawcy do tematu bezpieczeństwa w trakcie realizacji Deskowanie podciągów z wykorzystaniem systemowego rozwiązania bezściągowego UZ. całej budowy, a zwłaszcza zewnętrznych ścian osłonowych, zostało zapewnione przez zastosowanie szerokiego zakresu wsporników pomostów FB, KG oraz ASG. 5

6 Dostawy just in-time niezależnie od stopnia skomplikowania deskowań specjalnych i ich ilości Pomorski Park Naukowo-Technologiczny, Gdynia Przygotowane deskowanie VARIO dla kolejnego etapu prac żelbetowych na specjalnym pomoście zabezpieczającym PERI UP Rosett. Gotowa ściana w betonie architektonicznym zgodna z rygorystycznymi wymaganiami architektów i ustalonym wcześniej wzorem odcisku deskowania specjalnego VARIO. Deskowanie nietypowych, pochylonych słupów okrągłych w części biurowej. Dzięki projektowi 3D i specjalistycznemu cięciu laserowemu formy wykonano z dokładnością do 2 mm. W centrum Gdyni w miejscu dawnej zajezdni autobusowej powstaje nowy kompleks biurowo-wystawienniczy. Pomorski Park Naukowo-Technologiczny jest jedną z wzorcowych realizacji z zakresu betonu architektonicznego. Oprócz deskowań ściennych VARIO, dopasowanych do wysokich wymagań architektów, PERI zaprojektowało formy przestrzenne i dostarczyło na budowę nietypowe elementy do wykonania m.in. pochylonych słupów okrągłych w systemie SRS tworzących litery V i A. Zastosowana w ściennych deskowa- niach specjalnych VARIO niezwykle wytrzymała sklejka PERI Birch pozwoliła na kilkunastokrotną rotację zmontowanych blatów bezpośrednio przyczyniając się do realnych oszczędności finansowych i czasowych. Realizację okrągłych słupów o wysokościach do 12 m zapewniły specjalnie przygotowane półokrągłe formy systemu PERI SRS. Słupy prostokątne wykonano w deskowaniach systemu QUATTRO. Ich fabryczne poszycie umożliwiło otrzymanie idealnej powierzchni lica, bez konieczności produkcji deskowań specjalnych. Zastosowanie uniwersalnego systemu rusztowań PERI UP Rosett do podparcia stropów auli, a także jako rusztowań zbrojarskich i schodni, bezpośrednio wpłynęło na poziom bezpieczeństwa prowadzonych na budowie prac. WARBUD S.A. Współpraca projektowa PERI Oddział Gdańsk mgr inż. Aleksandra Zorena, Inżynier budowy: Na tak dużej budowie kompetencja i niezawodna logistyka dostawcy deskowań była ścieżką krytyczną realizacji robót żelbetowych. Dzięki profesjonalnej wiedzy i obsłudze PERI mogliśmy sprostać wysokim wymaganiom elementów wykonywanych w betonie architektonicznym, a odpowiednie przygotowanie zestawów systemu VARIO znacznie przyspieszyło prowadzone roboty. Widok na część wystawienniczą obiektu i widoczne słupy oraz ściany w betonie architektonicznym. 6

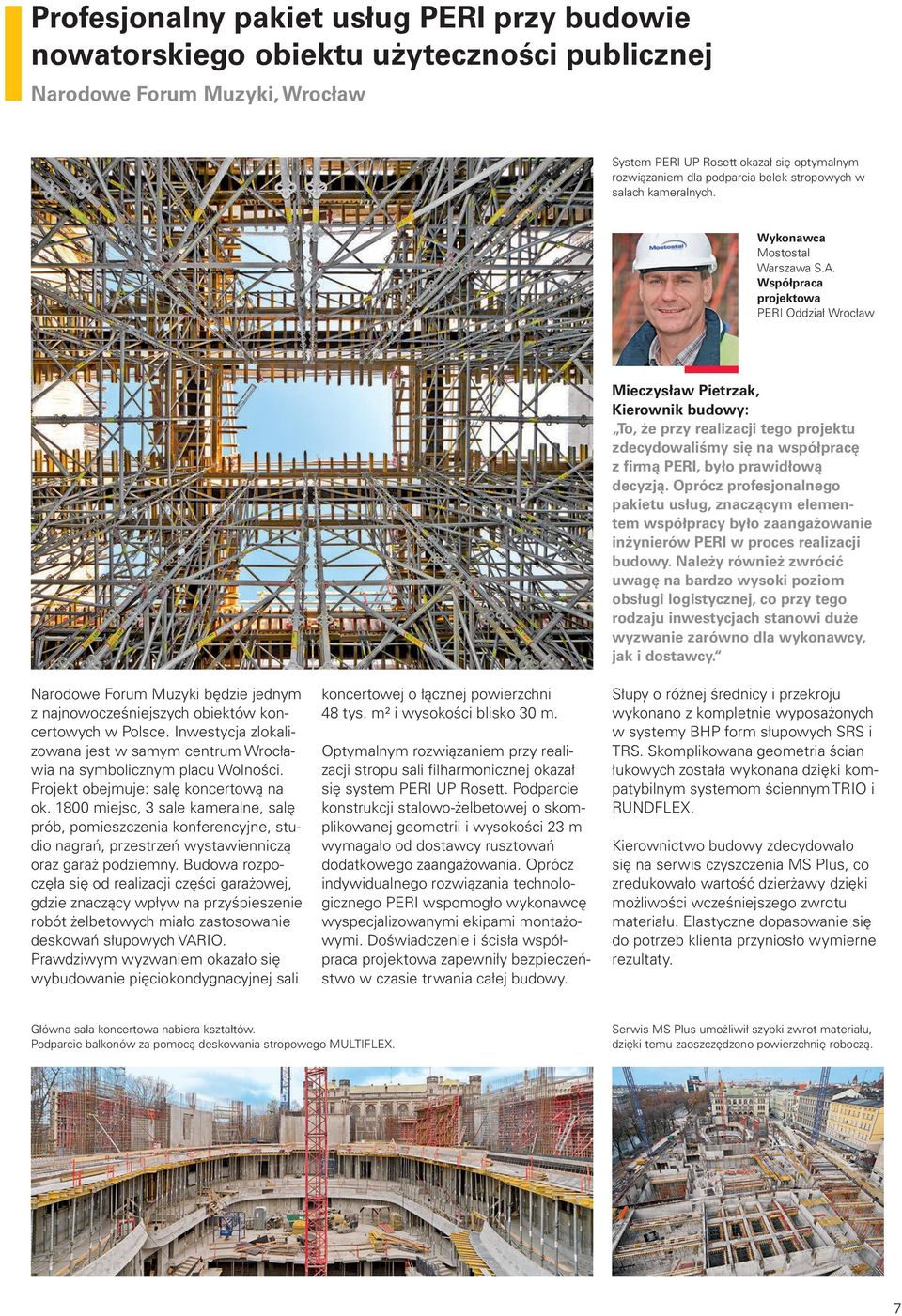

7 Profesjonalny pakiet usług PERI przy budowie nowatorskiego obiektu użyteczności publicznej Narodowe Forum Muzyki, Wrocław System PERI UP Rosett okazał się optymalnym rozwiązaniem dla podparcia belek stropowych w salach kameralnych. Mostostal Warszawa S.A. Współpraca projektowa PERI Oddział Wrocław Mieczysław Pietrzak, To, że przy realizacji tego projektu zdecydowaliśmy się na współpracę z firmą PERI, było prawidłową decyzją. Oprócz profesjonalnego pakietu usług, znaczącym elementem współpracy było zaangażowanie inżynierów PERI w proces realizacji budowy. Należy również zwrócić uwagę na bardzo wysoki poziom obsługi logistycznej, co przy tego rodzaju inwestycjach stanowi duże wyzwanie zarówno dla wykonawcy, jak i dostawcy. Narodowe Forum Muzyki będzie jednym z najnowocześniejszych obiektów koncertowych w Polsce. Inwestycja zlokalizowana jest w samym centrum Wrocławia na symbolicznym placu Wolności. Projekt obejmuje: salę koncertową na ok miejsc, 3 sale kameralne, salę prób, pomieszczenia konferencyjne, studio nagrań, przestrzeń wystawienniczą oraz garaż podziemny. Budowa rozpoczęła się od realizacji części garażowej, gdzie znaczący wpływ na przyśpieszenie robót żelbetowych miało zastosowanie deskowań słupowych VARIO. Prawdziwym wyzwaniem okazało się wybudowanie pięciokondygnacyjnej sali koncertowej o łącznej powierzchni 48 tys. m² i wysokości blisko 30 m. Optymalnym rozwiązaniem przy realizacji stropu sali filharmonicznej okazał się system PERI UP Rosett. Podparcie konstrukcji stalowo-żelbetowej o skomplikowanej geometrii i wysokości 23 m wymagało od dostawcy rusztowań dodatkowego zaangażowania. Oprócz indywidualnego rozwiązania technologicznego PERI wspomogło wykonawcę wyspecjalizowanymi ekipami montażowymi. Doświadczenie i ścisła współpraca projektowa zapewniły bezpieczeństwo w czasie trwania całej budowy. Słupy o różnej średnicy i przekroju wykonano z kompletnie wyposażonych w systemy BHP form słupowych SRS i TRS. Skomplikowana geometria ścian łukowych została wykonana dzięki kompatybilnym systemom ściennym TRIO i RUNDFLEX. Kierownictwo budowy zdecydowało się na serwis czyszczenia MS Plus, co zredukowało wartość dzierżawy dzięki możliwości wcześniejszego zwrotu materiału. Elastyczne dopasowanie się do potrzeb klienta przyniosło wymierne rezultaty. Główna sala koncertowa nabiera kształtów. Podparcie balkonów za pomocą deskowania stropowego MULTIFLEX. Serwis MS Plus umożliwił szybki zwrot materiału, dzięki temu zaoszczędzono powierzchnię roboczą. 7

8 Innowacyjne rozwiązanie PERI BCC Szybkie i precyzyjne działanie w trakcie procesu budowy Most MA 78 przez rzekę Dunajec w ciągu Autostrady A4 k/tarnowa Realizowany w ciągu autostrady A4 most MA 78 rozpościera się nad malowniczą rzeką Dunajec. Dwunitkowy obiekt o długości 600 m i szerokości jednej nitki 13 m podpierany jest przez dwanaście par filarów. Sekcję między siódmym a dziesiątym filarem o długości ok. 210 m zrealizowano metodą nawisową w 48 sekcjach betonowania. W tym celu wykorzystano cztery urządzenia PERI BCC do budowy mostów metodą nawisową, bazujące na zestawie inżynieryjnym VARIOKIT. Kompletność pakietu usług PERI została zapewniona przez montaż i obsługę urządzeń we wszystkich cyklach technologicznych. Urządzenie PERI BCC przenosi obciążenie od mieszanki betonowej na ustrój nośny oraz przemieszcza deskowanie z jednej sekcji na drugą. System PERI BCC charakteryzuje się wysokim stopniem elastyczności i służy do formowania dowolnych przekrojów poprzecznych obiektów mostowych. Dużym wyzwaniem było precyzyjne wykonanie środników o zmiennym pochyleniu za pomocą uniwersalnego deskowania VARIO, pozwalającego na uniknięcie skomplikowanych przeróbek. Dzięki innowacyjnemu, hydraulicznemu mechanizmowi przemieszczenia PERI BCC jest łatwe w obsłudze, przez co minimalizuje nakład prac wykonywanych ręcznie. Kompatybilność urządzenia PERI BCC z rusztowaniem modułowym PERI UP zapewnia bezpieczne pomosty oraz dostęp do wszystkich obszarów roboczych. Dwie skrajne sekcje: lewą 286 m oraz prawą 94 m wykonano na rusztowaniach ST 100, Rosett, HD 200. DRAGADOS S.A. Współpraca projektowa PERI Oddział Kraków PERI Oddział Warszawa PERI GmbH Weissenhorn, Niemcy mgr inż. Karol Malinowski, Kierownik robót mostowych: Systemowe rozwiązania urządzeń formujących PERI BCC są w stosunku do dotychczas stosowanych rozwiązań wyjątkowo rewolucyjne i konkurencyjne. Dzięki przemyślanym, a zarazem prostym i stosunkowo łatwym w obsłudze rozwiązaniom kompatybilnych między sobą systemów, możliwa była sprawna realizacja ustroju w założonym reżimie technologicznym. Traweler PERI BCC, bazujący na zestawie inżynieryjnym VARIOKIT, może być adaptowany do dowolnego przekroju poprzecznego mostów wykonywanych metodą nawisową, bez konieczności produkcji dodatkowych elementów specjalnych. PERI BCC to urządzenie przyjazne i bezpieczne dla użytkowników. Przemieszczenie hydrauliczne na kolejne sekcje betonowania realizowane jest bez dodatkowego nakładu robocizny. Początek pracy urządzeń PERI BCC to montaż na segmencie startowym. Sekcje nabrzeżne wykonywano z rusztowań podporowych ST 100 oraz deskowań VARIO. 8

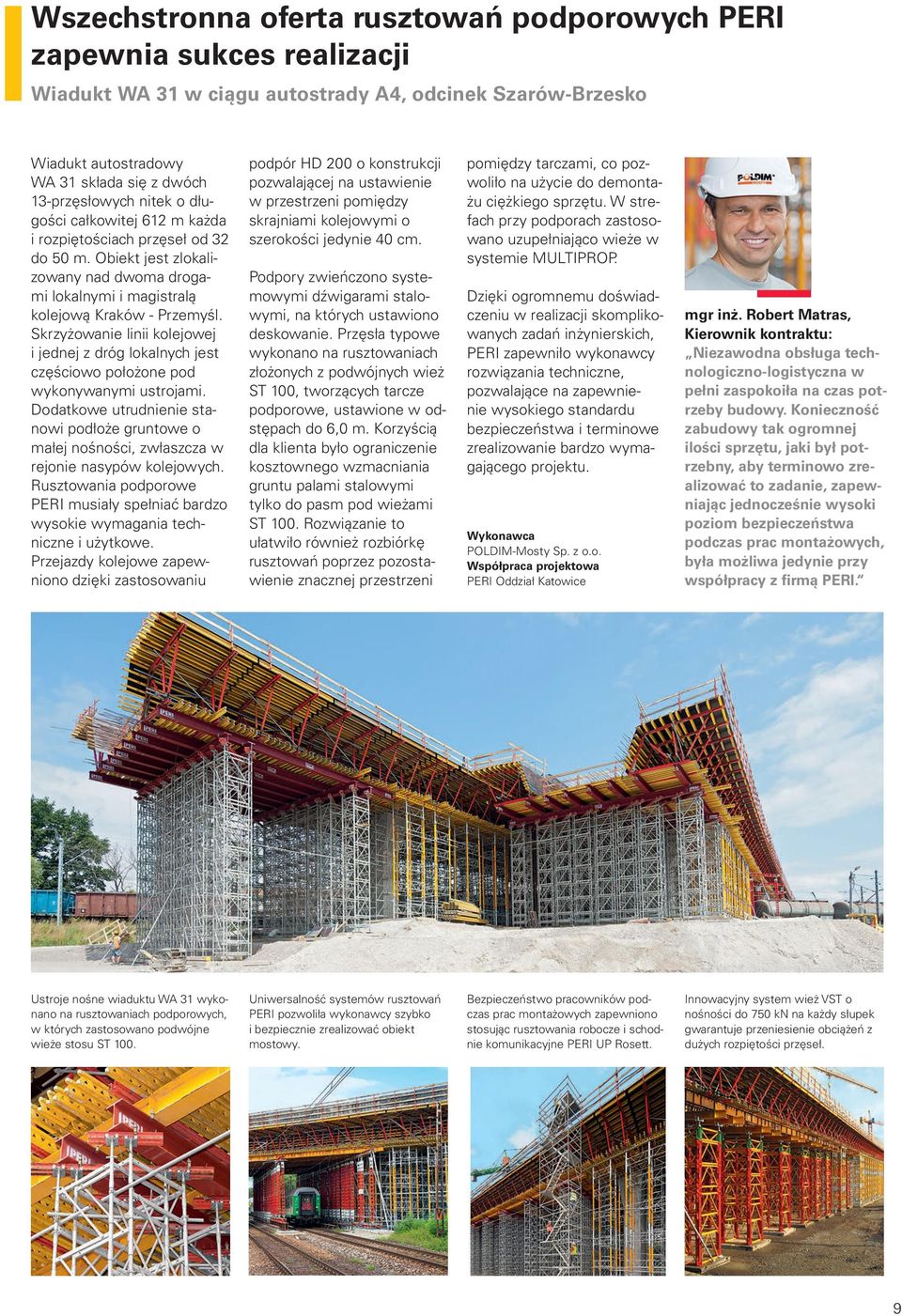

9 Wszechstronna oferta rusztowań podporowych PERI zapewnia sukces realizacji Wiadukt WA 31 w ciągu autostrady A4, odcinek Szarów-Brzesko Wiadukt autostradowy WA 31 składa się z dwóch 13-przęsłowych nitek o długości całkowitej 612 m każda i rozpiętościach przęseł od 32 do 50 m. Obiekt jest zlokalizowany nad dwoma drogami lokalnymi i magistralą kolejową Kraków - Przemyśl. Skrzyżowanie linii kolejowej i jednej z dróg lokalnych jest częściowo położone pod wykonywanymi ustrojami. Dodatkowe utrudnienie stanowi podłoże gruntowe o małej nośności, zwłaszcza w rejonie nasypów kolejowych. Rusztowania podporowe PERI musiały spełniać bardzo wysokie wymagania techniczne i użytkowe. Przejazdy kolejowe zapewniono dzięki zastosowaniu podpór HD 200 o konstrukcji pozwalającej na ustawienie w przestrzeni pomiędzy skrajniami kolejowymi o szerokości jedynie 40 cm. Podpory zwieńczono systemowymi dźwigarami stalowymi, na których ustawiono deskowanie. Przęsła typowe wykonano na rusztowaniach złożonych z podwójnych wież ST 100, tworzących tarcze podporowe, ustawione w odstępach do 6,0 m. Korzyścią dla klienta było ograniczenie kosztownego wzmacniania gruntu palami stalowymi tylko do pasm pod wieżami ST 100. Rozwiązanie to ułatwiło również rozbiórkę rusztowań poprzez pozostawienie znacznej przestrzeni pomiędzy tarczami, co pozwoliło na użycie do demontażu ciężkiego sprzętu. W strefach przy podporach zastosowano uzupełniająco wieże w systemie MULTIPROP. Dzięki ogromnemu doświadczeniu w realizacji skomplikowanych zadań inżynierskich, PERI zapewniło wykonawcy rozwiązania techniczne, pozwalające na zapewnienie wysokiego standardu bezpieczeństwa i terminowe zrealizowanie bardzo wymagającego projektu. POLDIM-Mosty Sp. z o.o. PERI Oddział Katowice mgr inż. Robert Matras, Kierownik kontraktu: Niezawodna obsługa technologiczno-logistyczna w pełni zaspokoiła na czas potrzeby budowy. Konieczność zabudowy tak ogromnej ilości sprzętu, jaki był potrzebny, aby terminowo zrealizować to zadanie, zapewniając jednocześnie wysoki poziom bezpieczeństwa podczas prac montażowych, była możliwa jedynie przy współpracy z firmą PERI. Ustroje nośne wiaduktu WA 31 wykonano na rusztowaniach podporowych, w których zastosowano podwójne wieże stosu ST 100. Uniwersalność systemów rusztowań PERI pozwoliła wykonawcy szybko i bezpiecznie zrealizować obiekt mostowy. Bezpieczeństwo pracowników podczas prac montażowych zapewniono stosując rusztowania robocze i schodnie komunikacyjne PERI UP Rosett. Innowacyjny system wież VST o nośności do 750 kn na każdy słupek gwarantuje przeniesienie obciążeń z dużych rozpiętości przęseł. 9

10 Zastosowanie rusztowania PERI UP Rosett dla potrzeb wymiany łuski na elewacji katowickiego Spodka Antoni Kafar, Z uwagi na bezpieczeństwo konstrukcji Spodka żaden element rusztowania nie mógł być kotwiony do misy Spodka ani do jego górnej korony. PERI z tego zadania wywiązało się znakomicie opracowując własny i unikalny projekt technologiczny rusztowań. Precyzyjny i terminowy montaż oraz zorganizowana logistyka zapewniły nam oczekiwane rezultaty. Mostostal Warszawa S.A. PERI Oddział Rusztowań 10 Katowicki Spodek jest jedną z najstarszych i najbardziej charakterystycznych hal widowiskowo-sportowych w Polsce. Dla potrzeb wymiany łuski na elewacji hali zastosowano wolnostojące rusztowanie PERI UP Rosett, które pozwoliło na dokładne dopasowanie się do kształtu elewacji. Umożliwiło ono także wykonanie dodatkowych platform odkładczych o zwiększonej nośności i w efekcie pozwoliło na szybkie oraz bezpieczne prowadzenie prac. W związku z tym, że obiekt w trakcie remontu był normalnie eksploatowany, konieczne było również wykonanie dodatkowych zabezpieczeń wejść i ciągów komunikacyj- 20,55 Hala Widowiskowo-Sportowa Spodek, Katowice 1,50 2,50 2,50 2,50 2,50 2,50 Elewacja Spodka przestrzeń robocza. Rusztowanie elewacji Spodka przekrój poprzeczny. nych pod rusztowaniem. Założony bardzo krótki okres realizacji i konieczność ustawienia rusztowania jednocześnie na całym obiekcie wymagały zastosowania ogromnego potencjału rusztowań. Ze względu na wymogi inwestora oraz specyficzne warunki posadowienia rusztowania na dachach ponad wejściami, konieczne było również zapewnienie doskonałej obsługi projektowej. Dzięki optymalnemu zagospodarowaniu placu budowy, szybko i sprawnie prowadzonym pracom montażowym oraz ścisłej współpracy w gospodarowaniu materiałem na placu budowy wykonawca osiągnął oczekiwany sukces ekonomiczny.

11 Wysoko podniesiona poprzeczka złożona geometria konstrukcji stadionu i wysokie wymagania jakościowe Stadion Miejski, Białystok Eiffage Budownictwo Mitex S.A. Współpraca projektowa PERI Oddział Warszawa mgr inż. Marcin Makowski, Kierownik projektu Zakładu Konstrukcji Eiffage Budownictwo Mitex S.A.: Obiekt o skomplikowanej konstrukcji wymagał indywidualnych rozwiązań. PERI w przygotowanych formach wprowadziło modułowość pozwalającą na uniwersalne wykorzystanie deskowań, co ułatwiło i przyspieszyło prace. Deskowania słupów przygotowane były wzorowo pod względem jakościowym, a obsługa merytoryczna i logistyczna inwestycji prowadzona jest na najwyższym poziomie. Stadion Miejski w Białymstoku to największa i najnowocześniejsza inwestycja tego typu we wschodniej Polsce. Zwarta bryła obiektu mieści pełnowymiarowe boisko oraz widownię na osób. Najciekawszą częścią konstrukcji i najtrudniejszym elementem do wykonania są słupy zewnętrzne elewacji stanowiące również podparcie dachu. Słupy, ze względu na nietypowe kształty w formie pochylonych, przenikających się liter X i V, znaczące gabaryty oraz wymóg wykonania ich w standardzie tzw. betonu architektonicznego, wymagają specjalnej technologii robót, w której deskowania są kluczowym elementem. Realizowany przy użyciu programu 3D PERI CAD projekt deskowań wymagał stworzenia przez biuro technologiczne PERI dokładnego, trójwymiarowego modelu konstrukcji całej korony stadionu. Na jego podstawie zaprojektowano i wykonano precyzyjnie dopasowane, przestrzenne deskowanie dla kolejnych etapów realizacji. Wykorzystano do tego bogaty i bardzo elastyczny asortyment elementów systemu VARIO oraz VARIOKIT. W koordynacji z kierownictwem budowy, biurem architektonicznym i konstrukcyjnym uwzględniono wszystkie najdrobniejsze zalecenia określające detale połączeń blatów, sklejek i otworów po ściągach. Zaproponowana przez PERI zmiana poziomów betonowania słupów pozwoliła na wprowadzenie powtarzalności użycia przestrzennych form oraz znacznie uprościła ich wykonywanie. Dla wyższych partii korony zastosowano systemy podporowe MULTIPROP i Rosett, pozwalające na bezpieczną pracę na wysokości i montaż ciężkich elementów sztywnego zbrojenia. Doświadczenie i know-how inżynierów PERI sprawia, że nawet tak skomplikowane zadania realizowane są sprawnie i bezpiecznie, a osiągany wynik odpowiada założeniom architekta. Realizacja słupowo-belkowej konstrukcji korony stadionu z zachowaniem bezpieczeństwa pracy. Odpowiednia sztywność systemu TRIO pozwala na szybkie wykonywanie powtarzalnych rygli trybun. Deskowanie VARIO pochyłej części słupa typu V tuż przed zamknięciem. 11

12 Bezpieczna i ekonomiczna realizacja budowy w połączeniu z najwyższą jakością deskowań do betonów licowych Naukowo-Dydaktyczne Centrum Nowych Technologii Politechniki Śląskiej, Gliwice Budimex S.A. PERI Oddział Katowice Spełniające najwyższe wymagania jakości powierzchni betonu deskowanie słupów QUATTRO. Podparcie prefabrykowanego stropu oraz belek na podporach MULTIPROP pozwalało na łatwy i szybki montaż. Efektem realizacji projektu jest obiekt naukowo-dydaktyczny o łącznej powierzchni użytkowej m² wraz z towarzyszącą infrastrukturą, zawierającą pomieszczenia naukowe dla trzech wydziałów Politechniki Śląskiej. Wysokie oczekiwania jakościowe dotyczące betonów licowych, wymagały bliskiej współpracy dostawcy deskowań z budową. Najwyższa jakość sprzętu w połączeniu z doświadczeniem obu stron zapewniły osiągnięcie oczekiwanego efektu. mgr inż. Jakub Kilian, Wysokie wymagania pod względem jakości betonu na budowie wymagały doboru solidnego partnera, jakim jest firma PERI. Dzięki ścisłej współpracy uzyskaliśmy efekt zadowalający zarówno budowę, jak i architekta. Zastosowanie deskowań systemowych przy realizacji betonów licowych Akademia Sztuk Pięknych, Wrocław Zaplecze magazynowe PERI zapewnia szybkie i terminowe dostawy sprzętu. HOCHTIEF Polska S.A. PERI Oddział Wrocław Wykonanie siedzisk wykładowych przy pomocy deskowań MULTIFLEX i TRIO. Nowy gmach ASP zmieni panoramę placu Wróblewskiego. Połączenie elementów żelbetowych ze szklanymi ścianami wyróżni obiekt na tle budynków wrocławskich uczelni. Wykonanie konstrukcji w standardzie betonu licowego wymagało dodatkowych ustaleń tech- nologicznych. Cel osiągnięto dzięki zdefiniowanemu rozmieszczeniu poszczególnych elementów TRIO oraz jakości poszycia. Do podparcia stropów wykorzystano podpory MP 625 ze stopkami przedłużającymi MP 50. Przy realizacji słupów zastosowano systemy QUATTRO i SRS. mgr inż. Jarosław Zabłocki, Budowa, na której inwestor wymaga odpowiedniej jakości faktury betonu, stanowi dla wykonawcy ogromne wyzwanie, a zarazem ryzyko. Zdecydowaliśmy się na współpracę z PERI, ponieważ tylko ta firma gwarantowała nam komfort i bezpieczeństwo wynikające z ich doświadczenia przy realizacji tego rodzaju zadań. Dzięki partnerskiej współpracy spełniliśmy wymogi architekta. 12

13 Szybkość montażu i niska pracochłonność dystansują konkurencyjnych dostawców deskowań Apartamentowiec Nowy Przewóz, Kraków KRAKBAU S.A. PERI Oddział Kraków Do szybkiej i bezpiecznej realizacji robót zastosowano deskowania DOMINO, SKY- DECK i system pomostów FB 180. Niezawodna obsługa techniczna i logistyczna dostawcy deskowań pozwoliła na szybką realizację obiektu i minimalizację nakładów robocizny przy zapewnieniu wysokich wymagań bezpiecznej pracy, co w rezultacie wpłynęło na dobry wynik ekonomiczny budowy. Realizowany obecnie budy- nek składa się 189 mieszkań z podziemną częścią garażową i częścią techniczną. Jest kolejnym etapem wieloletniej współpracy wykonawcy i dostawcy deskowań. Marcelina Pietryja, Inżynier budowy: Zastosowane elementy deskowań SKYDECK znacznie przyspieszyły realizację obiektu, natomiast wsporniki systemu FB 180 pozwoliły na bezpieczną pracę przy wykonywaniu ścian zewnętrznych. Są to sprawdzone i godne polecenia systemy. Krajobraz Wrocławia wzbogaci się o kolejny budynek wysoki Odra Tower, Wrocław Wieże MP + MRK alternatywnie jako podbudowa MULTIFLEX lub pomosty robocze. TECHNOBUD Nowy Sącz PERI Oddział Wrocław Budowa obiektu Odra Tower położona jest w ścisłym centrum, w bliskości wrocławskiego rynku i zabytkowego Ostrowa Tumskiego. Projekt wyróżnia się nowoczesną i elegancką architekturą. Budynek składa się z czterech kondygnacji parkingowych, piętnastu kondygnacji mieszkalnych oraz kondygnacji technicznej. Na budowie zastosowano ścienne deskowanie ramowe TRIO oraz deskowanie stropowe MULTIFLEX z podporami PEP i wieżami MP + MRK. Przy wykonywaniu ścian krawędziowych wykorzystano pomosty roboczo-zabezpieczające FB 180. Optymalne rozwiązania techniczne i terminowe dostawy materiału przyczyniły się do pomyślnego przebiegu realizacji tego zadania. mgr inż. Jarosław Baran, Z firmą PERI współpracujemy od wielu lat. Najwyższy poziom obsługi logistycznej i technologicznej po raz kolejny był czynnikiem gwarantującym sukces ekonomiczny i technologiczny. 13

14 Ekstremalne obciążenia na dużych wysokościach jako zadanie dla ekspertów Remont Opery Leśnej, Sopot ALSTAL Grupa Budowlana PERI Oddział Gdańsk mgr inż. Mariusz Traliszewski, Kierownik robót: Dla realizacji tej skomplikowanej konstrukcji konieczny był wybór podparcia tymczasowego, które nie będzie wymagało odciągów ograniczających pracę dźwigów. Kompetencja inżynierów PERI oraz idealny do tego zadania system VST pozwoliły nam na szybki i bezpieczny montaż nowego dachu Opery Leśnej. Firma ALSTAL zleciła PERI kompleksową obsługę w zakresie projektowania i dostawy tymczasowego podparcia montażowego dla stalowej konstrukcji zadaszenia. W celu zapewnienia przeniesienia sił pionowych o wartości 650 kn oraz obciążeń poziomych rzędu 120 kn (na 1 wieżę) zaprojektowano i dostarczono 10 wież wolnostojących (o wysokości 6-30 m) w systemie VST i VARIOKIT. Brak dodatkowych odciągów, łatwy montaż oraz wysoka nośność systemów pozwoliły na realizację zadania w sposób bezpieczny oraz ekonomiczny. Nad istniejącą sceną drewnianą ustawiono kratownice HD wraz z kompletną platformą PERI UP Rosett, tworząc bezpieczne miejsce pracy dla montażystów nowej konstrukcji dachu. Bezpieczne i kompleksowe rozwiązania stosowane na dużych wysokościach skracają czas wykonania obiektu Rozbudowa elektrociepłowni, Bielsko-Biała Trzon komunikacyjny o wysokości 56 m wykonywany przy zastosowaniu pomostów roboczych KG oraz deskowania TRIO. Komunikację zapewniono przy użyciu schodni systemu PERI UP Rosett. Elektrociepłownia w Bielsku- Białej jest rozbudowywana o blok ciepłowniczy BC-50. Realizacja obejmuje wykona- nie między innymi pylonu komunikacyjnego o wysokości 56 m oraz fundamentu turbozespołu. Aby podołać najwyższym wymaganiom pod względem jakości betonu oraz napiętym terminom realizacji potrzebny był doświadczony partner w branży deskowań i rusztowań. PERI dostarczyło rozwiązania techniczne pozwalające na bezpieczną i szybką realizację zadania. Zastosowane pomosty robocze w systemie KG 240 ze zintegrowanymi wózkami do odsuwania deskowań pozwoliły na zastosowanie typowych rusztowań do prac zbrojarskich. mgr inż. Bartłomiej Adamczyk, Kierownik robót: Dzięki optymalnie i profesjonalnie dobranym rozwiązaniom systemowym, dobrej logistyce oraz doradztwu technicznemu możliwa była szybka i kompletna realizacja zróżnicowanych elementów konstrukcyjnych przy zachowaniu wysokich standardów jakości i bezpieczeństwa. BPBP S.A. PERI Oddział Katowice 14
