aktualności Deskowania Rusztowania Doradztwo techniczne Wydanie PL PERI gwarancją sukcesu

Wielkość: px
Rozpocząć pokaz od strony:

Download "aktualności Deskowania Rusztowania Doradztwo techniczne Wydanie 1 2012 PL PERI gwarancją sukcesu"

Transkrypt

1 Deskowania Rusztowania Doradztwo techniczne Wydanie PL PERI gwarancją sukcesu aktualności ASC i RCS sprawdzone rozwiązanie Cosmopolitan Twarda, Warszawa Strona 4 Rusztowanie PERI UP Rosett Wiadukt WS-05, Lublin Strona 9 Optymalne rozwiązania Most przez Wisłę, Kwidzyn Strona 10 Wyzwanie dla najlepszych Galeria Katowicka, Katowice Strona 14 1

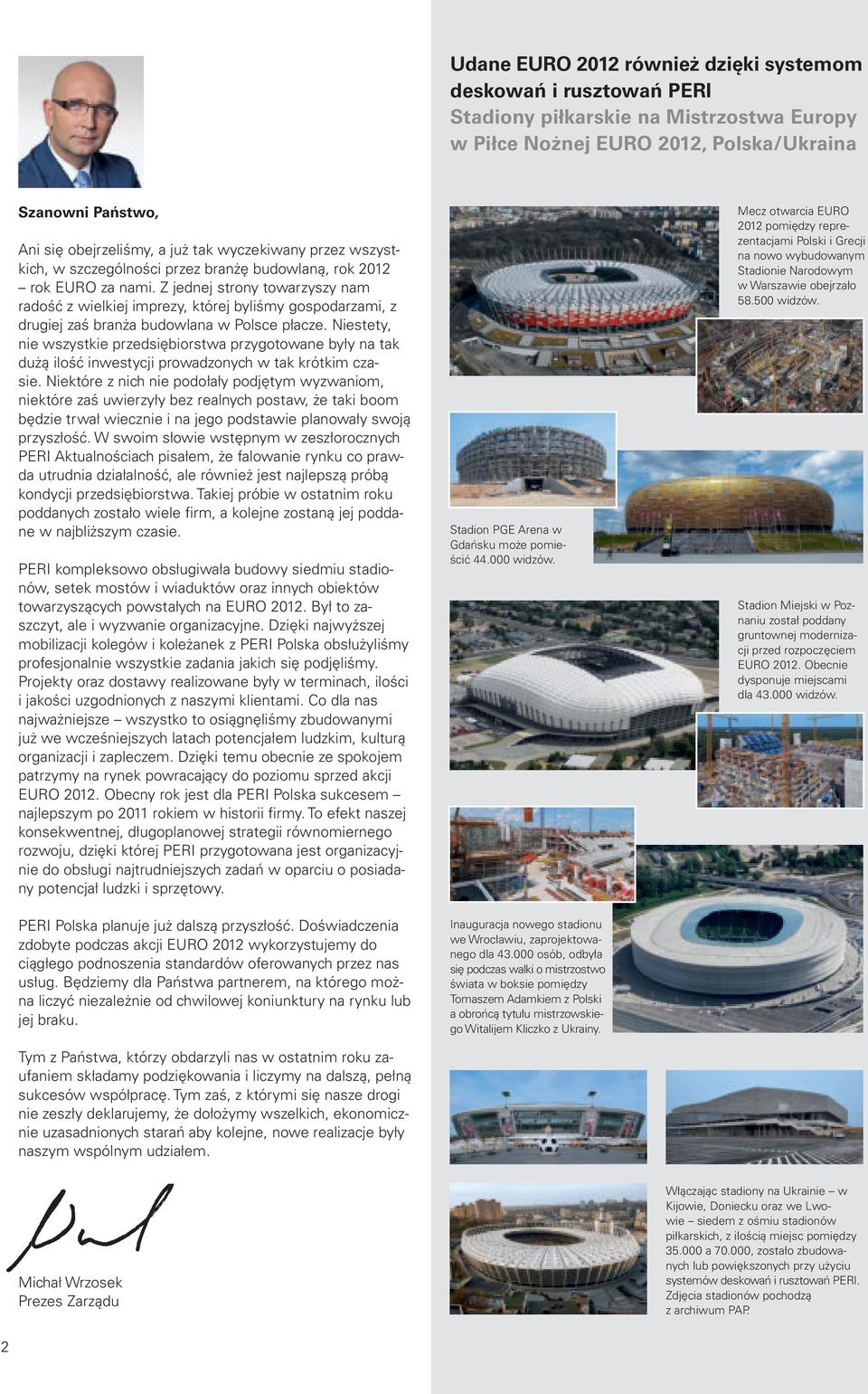

2 Udane EURO 2012 również dzięki systemom deskowań i rusztowań PERI Stadiony piłkarskie na Mistrzostwa Europy w Piłce Nożnej EURO 2012, Polska/Ukraina Szanowni Państwo, Ani się obejrzeliśmy, a już tak wyczekiwany przez wszystkich, w szczególności przez branżę budowlaną, rok 2012 rok EURO za nami. Z jednej strony towarzyszy nam radość z wielkiej imprezy, której byliśmy gospodarzami, z drugiej zaś branża budowlana w Polsce płacze. Niestety, nie wszystkie przedsiębiorstwa przygotowane były na tak dużą ilość inwestycji prowadzonych w tak krótkim czasie. Niektóre z nich nie podołały podjętym wyzwaniom, niektóre zaś uwierzyły bez realnych postaw, że taki boom będzie trwał wiecznie i na jego podstawie planowały swoją przyszłość. W swoim słowie wstępnym w zeszłorocznych PERI Aktualnościach pisałem, że falowanie rynku co prawda utrudnia działalność, ale również jest najlepszą próbą kondycji przedsiębiorstwa. Takiej próbie w ostatnim roku poddanych zostało wiele firm, a kolejne zostaną jej poddane w najbliższym czasie. PERI kompleksowo obsługiwała budowy siedmiu stadionów, setek mostów i wiaduktów oraz innych obiektów towarzyszących powstałych na EURO Był to zaszczyt, ale i wyzwanie organizacyjne. Dzięki najwyższej mobilizacji kolegów i koleżanek z PERI Polska obsłużyliśmy profesjonalnie wszystkie zadania jakich się podjęliśmy. Projekty oraz dostawy realizowane były w terminach, ilości i jakości uzgodnionych z naszymi klientami. Co dla nas najważniejsze wszystko to osiągnęliśmy zbudowanymi już we wcześniejszych latach potencjałem ludzkim, kulturą organizacji i zapleczem. Dzięki temu obecnie ze spokojem patrzymy na rynek powracający do poziomu sprzed akcji EURO Obecny rok jest dla PERI Polska sukcesem najlepszym po 2011 rokiem w historii firmy. To efekt naszej konsekwentnej, długoplanowej strategii równomiernego rozwoju, dzięki której PERI przygotowana jest organizacyjnie do obsługi najtrudniejszych zadań w oparciu o posiadany potencjał ludzki i sprzętowy. Stadion PGE Arena w Gdańsku może pomieścić widzów. Mecz otwarcia EURO 2012 pomiędzy reprezentacjami Polski i Grecji na nowo wybudowanym Stadionie Narodowym w Warszawie obejrzało widzów. Stadion Miejski w Poznaniu został poddany gruntownej modernizacji przed rozpoczęciem EURO Obecnie dysponuje miejscami dla widzów. PERI Polska planuje już dalszą przyszłość. Doświadczenia zdobyte podczas akcji EURO 2012 wykorzystujemy do ciągłego podnoszenia standardów oferowanych przez nas usług. Będziemy dla Państwa partnerem, na którego można liczyć niezależnie od chwilowej koniunktury na rynku lub jej braku. Tym z Państwa, którzy obdarzyli nas w ostatnim roku zaufaniem składamy podziękowania i liczymy na dalszą, pełną sukcesów współpracę. Tym zaś, z którymi się nasze drogi nie zeszły deklarujemy, że dołożymy wszelkich, ekonomicznie uzasadnionych starań aby kolejne, nowe realizacje były naszym wspólnym udziałem. Inauguracja nowego stadionu we Wrocławiu, zaprojektowanego dla osób, odbyła się podczas walki o mistrzostwo świata w boksie pomiędzy Tomaszem Adamkiem z Polski a obrońcą tytułu mistrzowskiego Witalijem Kliczko z Ukrainy. Michał Wrzosek Prezes Zarządu Włączając stadiony na Ukrainie w Kijowie, Doniecku oraz we Lwowie siedem z ośmiu stadionów piłkarskich, z ilością miejsc pomiędzy a , zostało zbudowanych lub powiększonych przy użyciu systemów deskowań i rusztowań PERI. Zdjęcia stadionów pochodzą z archiwum PAP. 2

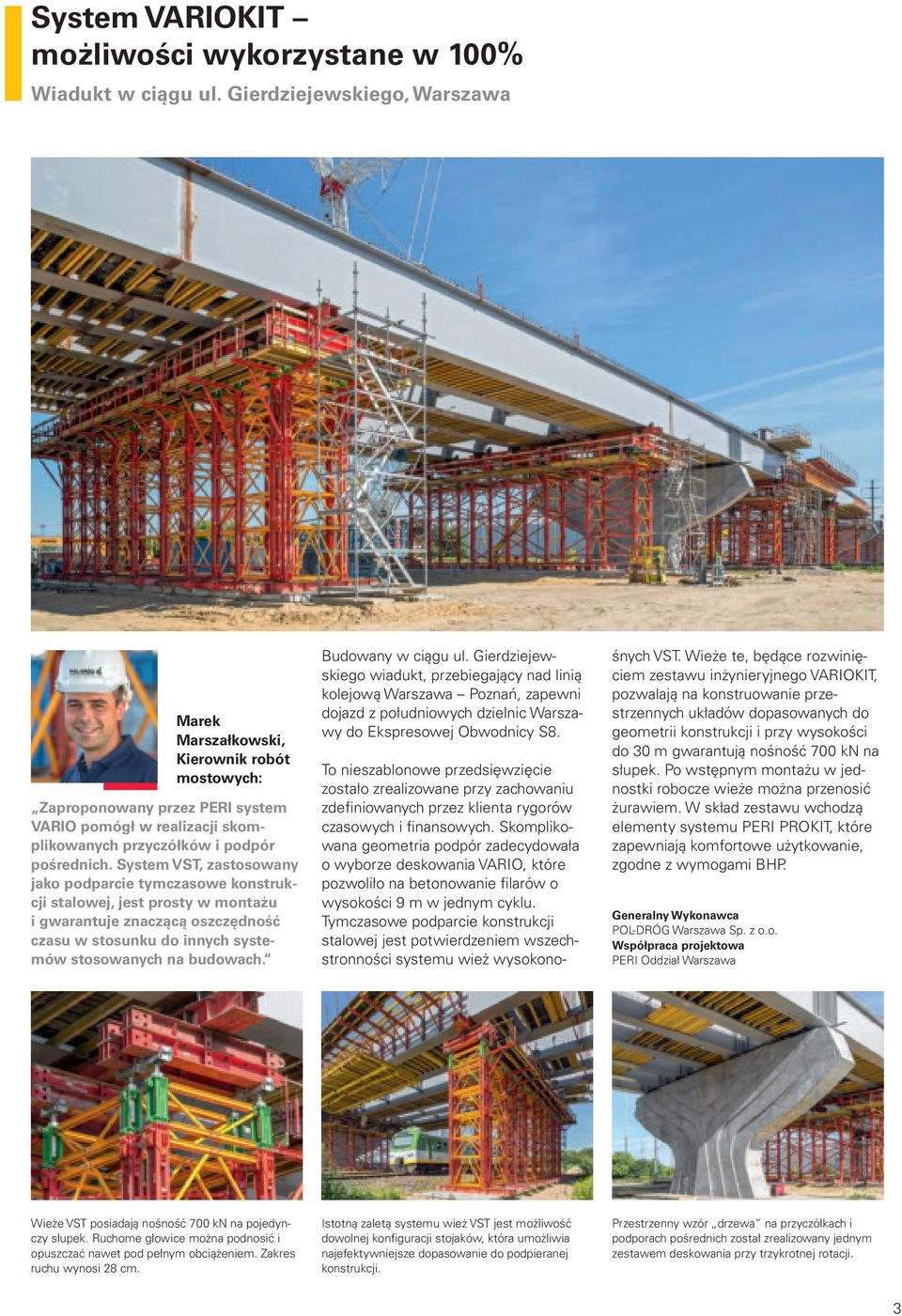

3 System VARIOKIT możliwości wykorzystane w 100% Wiadukt w ciągu ul. Gierdziejewskiego, Warszawa Marek Marszałkowski, Kierownik robót mostowych: Zaproponowany przez PERI system VARIO pomógł w realizacji skomplikowanych przyczółków i podpór pośrednich. System VST, zastosowany jako podparcie tymczasowe konstrukcji stalowej, jest prosty w montażu i gwarantuje znaczącą oszczędność czasu w stosunku do innych systemów stosowanych na budowach. Budowany w ciągu ul. Gierdziejewskiego wiadukt, przebiegający nad linią kolejową Warszawa Poznań, zapewni dojazd z południowych dzielnic Warszawy do Ekspresowej Obwodnicy S8. To nieszablonowe przedsięwzięcie zostało zrealizowane przy zachowaniu zdefiniowanych przez klienta rygorów czasowych i finansowych. Skomplikowana geometria podpór zadecydowała o wyborze deskowania VARIO, które pozwoliło na betonowanie filarów o wysokości 9 m w jednym cyklu. Tymczasowe podparcie konstrukcji stalowej jest potwierdzeniem wszechstronności systemu wież wysokonośnych VST. Wieże te, będące rozwinięciem zestawu inżynieryjnego VARIOKIT, pozwalają na konstruowanie przestrzennych układów dopasowanych do geometrii konstrukcji i przy wysokości do 30 m gwarantują nośność 700 kn na słupek. Po wstępnym montażu w jednostki robocze wieże można przenosić żurawiem. W skład zestawu wchodzą elementy systemu PERI PROKIT, które zapewniają komfortowe użytkowanie, zgodne z wymogami BHP. POL-DRÓG Warszawa Sp. z o.o. PERI Oddział Warszawa Wieże VST posiadają nośność 700 kn na pojedynczy słupek. Ruchome głowice można podnosić i opuszczać nawet pod pełnym obciążeniem. Zakres ruchu wynosi 28 cm. Istotną zaletą systemu wież VST jest możliwość dowolnej konfiguracji stojaków, która umożliwia najefektywniejsze dopasowanie do podpieranej konstrukcji. Przestrzenny wzór drzewa na przyczółkach i podporach pośrednich został zrealizowany jednym zestawem deskowania przy trzykrotnej rotacji. 3

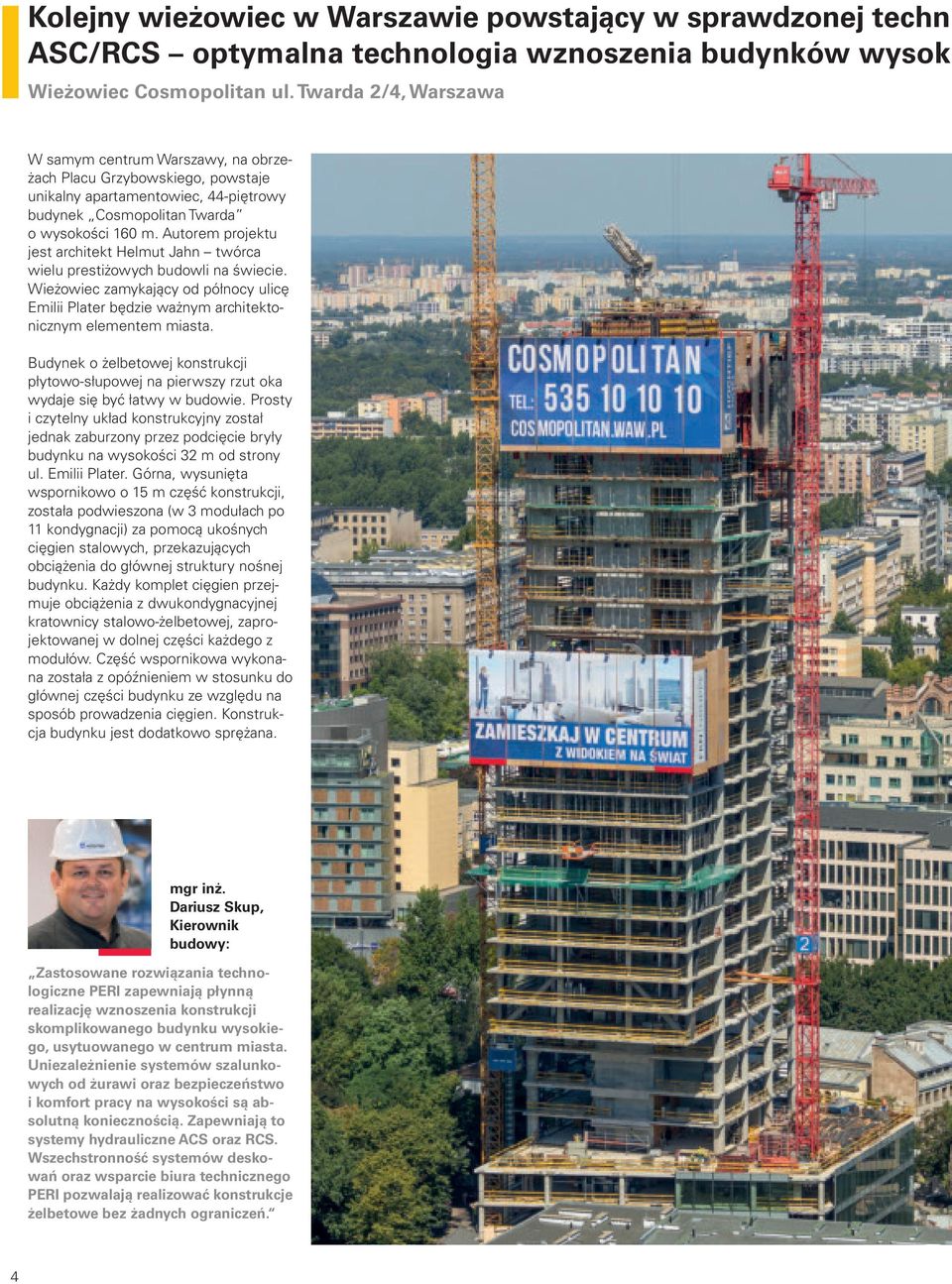

4 Kolejny wieżowiec w Warszawie powstający w sprawdzonej techn ASC/RCS optymalna technologia wznoszenia budynków wysok Wieżowiec Cosmopolitan ul. Twarda 2/4, Warszawa W samym centrum Warszawy, na obrzeżach Placu Grzybowskiego, powstaje unikalny apartamentowiec, 44-piętrowy budynek Cosmopolitan Twarda o wysokości 160 m. Autorem projektu jest architekt Helmut Jahn twórca wielu prestiżowych budowli na świecie. Wieżowiec zamykający od północy ulicę Emilii Plater będzie ważnym architektonicznym elementem miasta. Budynek o żelbetowej konstrukcji płytowo-słupowej na pierwszy rzut oka wydaje się być łatwy w budowie. Prosty i czytelny układ konstrukcyjny został jednak zaburzony przez podcięcie bryły budynku na wysokości 32 m od strony ul. Emilii Plater. Górna, wysunięta wspornikowo o 15 m część konstrukcji, została podwieszona (w 3 modułach po 11 kondygnacji) za pomocą ukośnych cięgien stalowych, przekazujących obciążenia do głównej struktury nośnej budynku. Każdy komplet cięgien przejmuje obciążenia z dwukondygnacyjnej kratownicy stalowo-żelbetowej, zaprojektowanej w dolnej części każdego z modułów. Część wspornikowa wykonana została z opóźnieniem w stosunku do głównej części budynku ze względu na sposób prowadzenia cięgien. Konstrukcja budynku jest dodatkowo sprężana. mgr inż. Dariusz Skup, Kierownik budowy: Zastosowane rozwiązania technologiczne PERI zapewniają płynną realizację wznoszenia konstrukcji skomplikowanego budynku wysokiego, usytuowanego w centrum miasta. Uniezależnienie systemów szalunkowych od żurawi oraz bezpieczeństwo i komfort pracy na wysokości są absolutną koniecznością. Zapewniają to systemy hydrauliczne ACS oraz RCS. Wszechstronność systemów deskowań oraz wsparcie biura technicznego PERI pozwalają realizować konstrukcje żelbetowe bez żadnych ograniczeń. 4

5 ologii PERI ich HOCHTIEF Polska S.A., Oddział w Warszawie PERI Polska Oddział Warszawa Układ konstrukcyjny budynku, jego wysokość, napięty harmonogram prac oraz ograniczona powierzchnia placu budowy wymagały precyzyjnego zaplanowania robót i perfekcyjnej logistyki. Najwyższy poziom mobilizacji oraz wybór sprawdzonych rozwiązań technologicznych sprawiły, że wykonawca w doskonałym stylu podołał trudnemu zadaniu. Cykl wznoszenia jednej kondygnacji wynosił 7 dni kalendarzowych, bez względu na pogodę. Do wykonania trzonu budynku wysokiego inżynierowie PERI zaprojektowali i wdrożyli system samoczynnego wspinania ACS P z podwieszonym deskowaniem ściennym VARIO. Na uwagę zasługuje fakt, iż powierzchnia ścian trzonu musiała spełniać wysokie kryteria betonu licowego. Deskowania ścian trzonu zostały zaprojektowane zarówno pod kątem ścisłej współpracy technicznej z systemem ACS, jak i pod kątem wizualnym dopasowania odcisków blatów sklejki i usytuowania otworów po ściągach do wymogów architekta. Utrzymanie wysokiego reżimu prac i dużej dokładności w ciągu całego roku zarówno w czasie mrozów jak i upałów świadczy o wysokim kunszcie wykonawcy i jakości sprzętu. Nawet przy skomplikowanej konstrukcji trzonu system ACS jest niezawodny podczas samoczynnego wspinania, zaś zintegrowane z nim deskowania gwarantują wysoką jakość powierzchni betonu. Ze względu na wysokość budynku i związane z tym zagrożenia zastosowano osłony zabezpieczające, oparte na systemie szynowym RCS. Osłony te okalały szczelnie obrys budynku oraz stanowiły zabezpieczenie jego krawędzi jednocześnie na trzech ostatnio wykonywanych kondygnacjach. System RCS umożliwił również bezpieczne i funkcjonalne usytuowanie schodni komunikacyjnej oraz pomostów przeładunkowych, przemieszczających się poza obrysem stropu wraz z postępem prac. Zastosowanie hydraulicznie podnoszonych pomostów ACS i osłon RCS uniezależniło przebieg prac od wiatru oraz zapewniło bezpieczeństwo i efektywność robót prowadzonych na wysokościach. Podwieszone pod poziomem głównym ACS deskowania pomocnicze pozwalają na równoległe wykonywanie uzupełniających ścian klatki schodowej oraz montaż biegów schodowych. Deskowanie ścienne VARIO, podwieszone do wsporników systemu ACS, umożliwia wbudowanie stali zbrojeniowej, ułożenie kabli sprężających oraz ułatwia zabetonowanie stropu. 3,35 Deskowanie stropowe SKYDECK gwarantuje szybki montaż i demontaż. Systemowe rozwiązanie z głowicami opadowymi znakomicie zmniejsza potencjał elementów potrzebnych na budowie. Układ konstrukcyjny budynku i związana z tym technologia prowadzenia robót wymaga zastosowania osłon RCS na dwóch poziomach. Osłony RCS, spełniając swoją podstawową rolę jako zabezpieczenia BHP oraz zapewniając komfort pracy na wysokości, stanowią doskonałą powierzchnię reklamową. 5

6 RCS C i RCS/CB niezawodne pomosty robocze dostosowane do indywidualnych potrzeb Plac Unii Lubelskiej, Warszawa Widok ze skrzyżowania ulic Puławskiej i Waryńskiego doskonale pokazuje wielkość inwestycji oraz stopień jej skomplikowania. Zastosowane do wykonywania trzonu budynku pomosty szybowe BR oraz robocze RCS/CB z odsuwanym deskowaniem TRIO zapewniają wysoki komfort pracy, przy równoczesnym spełnieniu wymogów BHP. WARBUD S.A. PERI Oddział Warszawa Pomosty składane FB zapewniają bezpieczną przestrzeń roboczą wokół budynku o dowolnym kształcie. Tomasz Szopa, Kierownik budowy: Współpracuję z PERI od lat, lecz po raz pierwszy na tak dużej i skomplikowanej budowie. Dzięki wspólnemu zaplanowaniu systemów deskowań oraz rusztowań wykonujemy założone cele przy zachowaniu wysokich wymagań jakości oraz tempa robót, utrzymując jednocześnie najwyższe standardy BHP. Znając jakość usług gwarantowaną przez PERI, zleciliśmy PERI kompleksową obsługę budowy, zarówno w zakresie stanu surowego, jak również rusztowań elewacyjnych. Na Placu Unii Lubelskiej w Warszawie, w miejscu rozebranego w 2006 roku domu handlowego Supersam, budowany jest nowy kompleks biurowy. Wielkość, lokalizacja w centrum Warszawy oraz kształt obiektu, składającego się z budynków B i C o wysokości 30 metrów oraz 90-metrowej wieży, wymagają precyzyjnego planowania robót oraz stosowania innowacyjnych rozwiązań, szczególnie w zakresie BHP. Szeroka gama systemowych produktów PERI w pełni zaspokoiła oczekiwania wykonawcy. Na obwodzie niższych budynków zawieszono prawie 1 km szybkich w montażu pomostów FB oraz ASG 160. Na obwodzie wieży wykorzystano natomiast 52 jednostki RCS C, przemieszczane w pionie wraz z rosnącą konstrukcją za pomocą zintegrowanego systemu hydraulicznego, bez konieczności stosowania żurawia. Na odcinkach prostych ścian zastosowano deskowania TRIO, a na odcinkach łukowych (narożnikach) deskowania RUNDFLEX. Do wykonania trzonu wieży użyto pomostów RCS/CB z deskowaniem TRIO na wózkach odjezdnych. Ich indywidualnie dobrana wielkość, a dzięki temu mała ilość, zapewnia wysoką wydajność robót i optymalne wyprzedzenie trzonu względem części obwodowej budynku wysokiego. Pomimo ogromnej skali inwestycji, jak również dużej ilości miejsc potencjalnie niebezpiecznych, robocze pomosty zabezpieczające PERI zapewniają bezpieczeństwo i komfort pracy. 6

7 Wydajne systemy w kompetentnych rękach Zintegrowane Centrum Komunikacyjne wraz z Galerią Handlową, Poznań Stanisław Markowicz, Kierownik budowy: Jestem w pełni zadowolony z wyboru firmy PERI jako partnera realizacji Zintegrowanego Centrum Komunikacyjnego wraz z Galerią Handlową w Poznaniu. Optymalny dobór technologii deskowań w połączeniu z perfekcyjną obsługą logistyczno technologiczną, umożliwił nam dotrzymanie zobowiązań terminowych zawartych w harmonogramie budowy. Zrozumienie naszych potrzeb połączone z dużą elastycznością działań, zapewniły nam wysoki komfort pracy. Duży front robót z kaskadowym postępem prac. Widoczne na zdjęciu wieże MULTIPROP mogą w zależności od konfiguracji przenosić obciążenia do 90 kn na słupek. Gwarantuje to zastosowanie na budowie minimalnej ilości podpór i w konsekwencji przekłada się na ekonomiczne korzyści wykonawcy, szczególnie przy wykonywaniu wysokich stropów. Właściwa rotacja deskowań słupowych pozwala na optymalne wykorzystanie materiału i efektywnie zmniejsza koszty. W ścisłym centrum miasta powstaje kompleks obiektów użyteczności publicznej, w którego skład wchodzić będą m. in. nowe dworce (kolejowy i autobusowy), galeria handlowa, biura oraz parking wielopoziomowy. Inwestycja diametralnie podniesie standard obsługi pasażerów, handlu i gastronomii. O skali przedsięwzięcia najlepiej świadczy całkowita kubatura obiektu m 3. Krótki okres realizacji przewidziany w harmonogramie budowy wymusił prowadzenie robót na szerokim froncie kaskadowo na całej, prawie półkilometrowej długości obiektu. Monolityczna, płytowo-słupowa konstrukcja galerii handlowej, składająca się z setek słupów, belek i hektarów stropów o zmiennych wysokościach podparcia, wymagała precyzyjnego zaplanowania technologii deskowania. Zrozumienie problemów i zagrożeń przed jakimi stanął wykonawca, połączone z doświadczeniem kadry inżynierskiej PERI, zaowocowało przyjęciem takich rozwiązań technicznych, które przy zachowaniu wysokiego tempa robót gwarantowały zastosowanie minimalnego niezbędnego na budowie potencjału deskowań. Dobrane w punkt systemy i ilości deskowań zostały oddane do dyspozycji wykonawcy w oczekiwanym przez niego czasie i jakości. Połączenie precyzyjnego doboru rozwiązań z perfekcyjną obsługą logistyczną pozwoliły wykonawcy na skoncentrowanie się już tylko na optymalnym wykorzystaniu dostarczonego sprzętu na budowie. Kluczem do sukcesu okazały się niskie nakłady robocze potrzebne do obsługi zastosowanych systemów PERI oraz prawidłowo zaplanowana i, co ważniejsze, konsekwentnie realizowana na budowie rotacja deskowań. Strzałem w dziesiątkę okazała się decyzja o zastosowaniu aluminiowych podpór MULTIPROP. Ich wysoka nośność przy niskiej wadze jednostkowej oraz łatwość błyskawicznego montażu w konfiguracje wież podporowych dzięki zastosowaniu ramek MRK po raz kolejny sprawdziły się jako ekonomiczne rozwiązanie podparcia stropów wysokich. Partnerska współpraca Wykonawca PERI, połączona z umiejętnym wykorzystaniem na budowie przyjętych rozwiązań, pomogła w osiągnięciu zamierzonego efektu ekonomicznego. TriGranit Development Polska Sp. z o.o. Wykonawca stanu surowego Technobud Nowy Sącz Sp. z o.o. (A-N/1-36 oraz A-N/49-54) PERI Oddział Poznań 7

8 Zastosowanie klasycznych, sprawdzonych systemów PERI do ścian, słupów i stropów Politechnika Lubelska, Lublin W Lublinie, na terenie kampusu Politechniki Lubelskiej, powstaje budynek Centrum Innowacji i Zaawansowanych Technologii o łącznej powierzchni ok m². Wykonawca Polimex-Mostostal S.A., chcąc mieć zagwarantowaną łatwość montażu oraz płynność prowadzonych robót, zdecydował się na zastosowanie klasycznych, sprawdzonych systemów PERI. Do wykonania ścian użyto systemu TRIO, gwarantującego szybki montaż i rotację. Dla stropów przewidziano tradycyjne deskowanie MULTIFLEX, zoptymalizowane do zmieniających się grubości płyt stropowych. Do wykonania 260 słupów żelbetowych o przekroju kwadratowym wybrano system VARIO GT 24, zapewniający wysokie tempo rotacji przy zachowaniu doskonałej powierzchni licowej otrzymywanych elementów. Wszystkie zastosowane systemy zapewniły zachowanie najwyższych standardów bezpieczeństwa. Wieloletnia współpraca stron oraz wzajemne zaufanie zaowocowały szybką i ekonomiczną realizacją przy spełnieniu wysokich wymagań jakościowych. Realizacja ta jest dowodem na to, że receptą na sukces nie jest ilość, ale jakość stosowanych systemów na budowie. Zastosowanie systemu MULTIFLEX / PEP pozwalało na ekonomiczne podparcie stropów monolitycznych i szybki montaż. POLIMEX-MOSTOSTAL S.A. PERI Oddział Warszawa mgr inż. Paweł Czykalski, Kierownik budowy: Z PERI współpracujemy od wielu lat. Przy każdej realizacji możemy liczyć na doświadczenie i odpowiednie wsparcie technologiczne przy wyborze deskowań. Optymalizacja podparcia w zależności od grubości stropu. W rejonach występowania większych obciążeń, np. od masywnych stropów laboratorium, zastosowano system MULTIPROP. Uniwersalność systemów podporowych gwarantuje wykonawcy wymierne oszczędności. 8

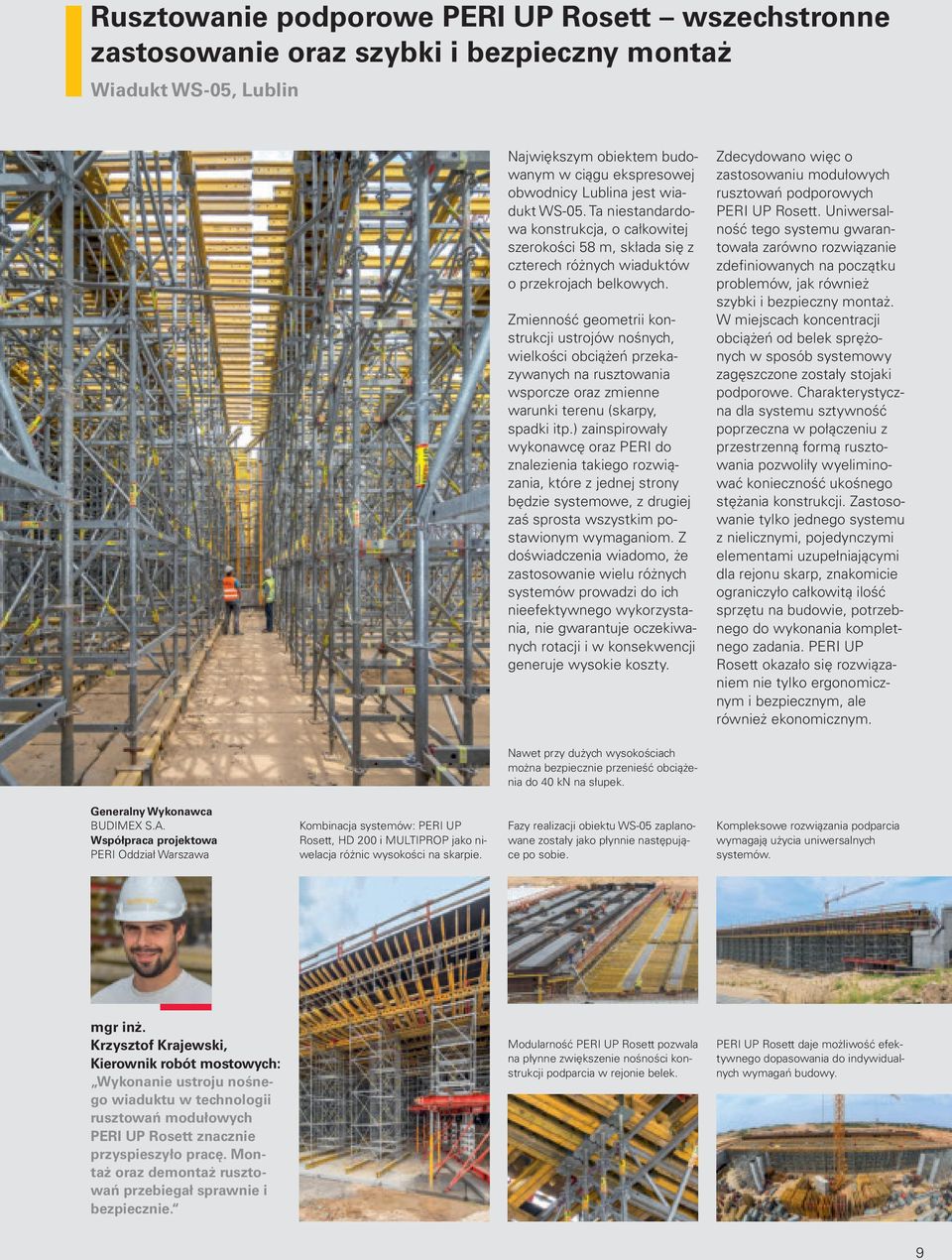

9 Rusztowanie podporowe PERI UP Rosett wszechstronne zastosowanie oraz szybki i bezpieczny montaż Wiadukt WS-05, Lublin Największym obiektem budowanym w ciągu ekspresowej obwodnicy Lublina jest wiadukt WS-05. Ta niestandardowa konstrukcja, o całkowitej szerokości 58 m, składa się z czterech różnych wiaduktów o przekrojach belkowych. Zmienność geometrii konstrukcji ustrojów nośnych, wielkości obciążeń przekazywanych na rusztowania wsporcze oraz zmienne warunki terenu (skarpy, spadki itp.) zainspirowały wykonawcę oraz PERI do znalezienia takiego rozwiązania, które z jednej strony będzie systemowe, z drugiej zaś sprosta wszystkim postawionym wymaganiom. Z doświadczenia wiadomo, że zastosowanie wielu różnych systemów prowadzi do ich nieefektywnego wykorzystania, nie gwarantuje oczekiwanych rotacji i w konsekwencji generuje wysokie koszty. Zdecydowano więc o zastosowaniu modułowych rusztowań podporowych PERI UP Rosett. Uniwersalność tego systemu gwarantowała zarówno rozwiązanie zdefiniowanych na początku problemów, jak również szybki i bezpieczny montaż. W miejscach koncentracji obciążeń od belek sprężonych w sposób systemowy zagęszczone zostały stojaki podporowe. Charakterystyczna dla systemu sztywność poprzeczna w połączeniu z przestrzenną formą rusztowania pozwoliły wyeliminować konieczność ukośnego stężania konstrukcji. Zastosowanie tylko jednego systemu z nielicznymi, pojedynczymi elementami uzupełniają cymi dla rejonu skarp, znakomicie ograniczyło całkowitą ilość sprzętu na budowie, potrzebnego do wykonania kompletnego zadania. PERI UP Rosett okazało się rozwiązaniem nie tylko ergonomicznym i bezpiecznym, ale również ekonomicznym. Nawet przy dużych wysokościach można bezpiecznie przenieść obciążenia do 40 kn na słupek. BUDIMEX S.A. PERI Oddział Warszawa Kombinacja systemów: PERI UP Rosett, HD 200 i MULTIPROP jako niwelacja różnic wysokości na skarpie. Fazy realizacji obiektu WS-05 zaplanowane zostały jako płynnie następujące po sobie. Kompleksowe rozwiązania podparcia wymagają użycia uniwersalnych systemów. mgr inż. Krzysztof Krajewski, Kierownik robót mostowych: Wykonanie ustroju nośnego wiaduktu w technologii rusztowań modułowych PERI UP Rosett znacznie przyspieszyło pracę. Montaż oraz demontaż rusztowań przebiegał sprawnie i bezpiecznie. Modularność PERI UP Rosett pozwala na płynne zwiększenie nośności konstrukcji podparcia w rejonie belek. PERI UP Rosett daje możliwość efektywnego dopasowania do indywidualnych wymagań budowy. 9

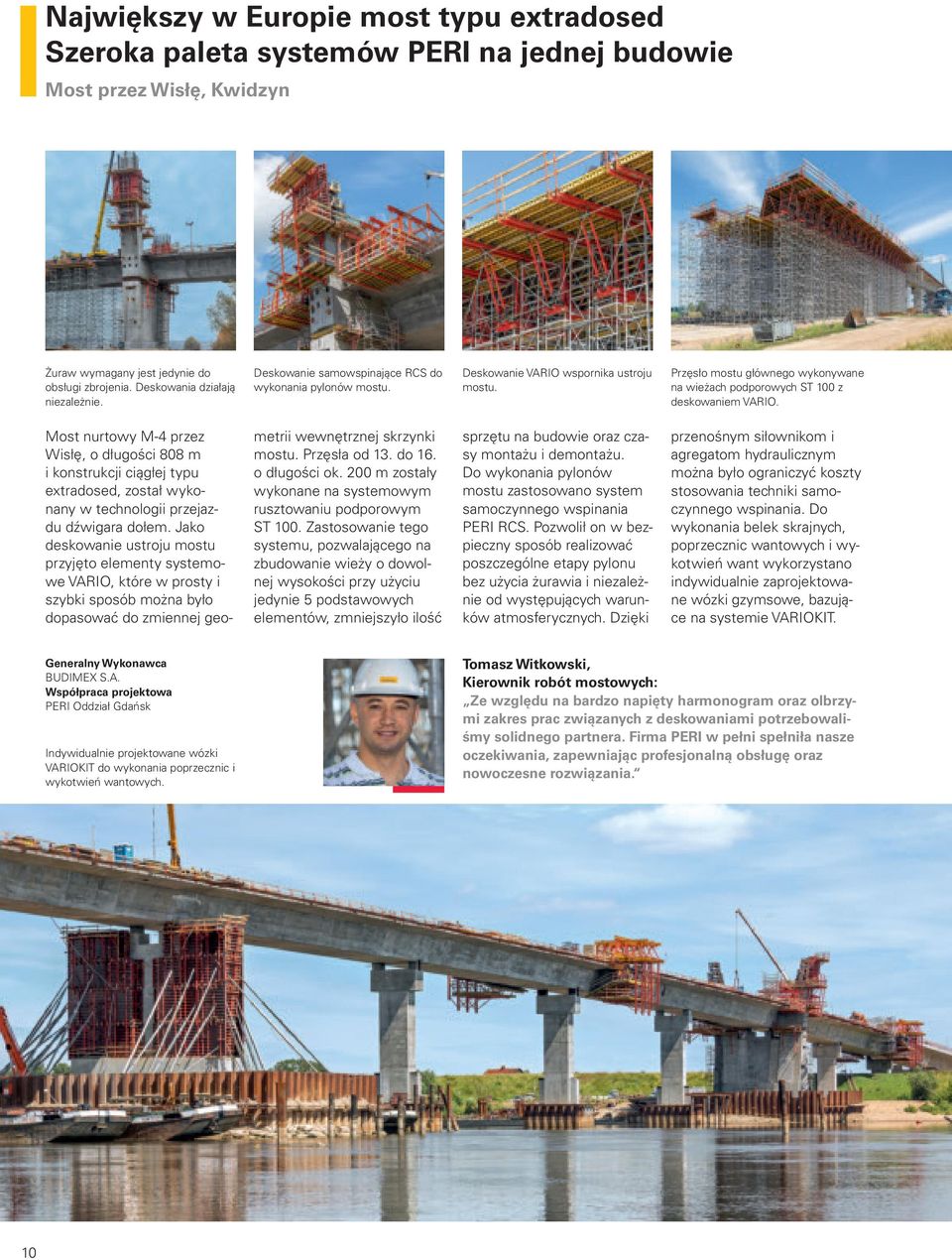

10 Największy w Europie most typu extradosed Szeroka paleta systemów PERI na jednej budowie Most przez Wisłę, Kwidzyn Żuraw wymagany jest jedynie do obsługi zbrojenia. Deskowania działają niezależnie. Deskowanie samowspinające RCS do wykonania pylonów mostu. Deskowanie VARIO wspornika ustroju mostu. Przęsło mostu głównego wykonywane na wieżach podporowych ST 100 z deskowaniem VARIO. Most nurtowy M-4 przez Wisłę, o długości 808 m i konstrukcji ciągłej typu extradosed, został wykonany w technologii przejazdu dźwigara dołem. Jako deskowanie ustroju mostu przyjęto elementy systemowe VARIO, które w prosty i szybki sposób można było dopasować do zmiennej geometrii wewnętrznej skrzynki mostu. Przęsła od 13. do 16. o długości ok. 200 m zostały wykonane na systemowym rusztowaniu podporowym ST 100. Zastosowanie tego systemu, pozwalającego na zbudowanie wieży o dowolnej wysokości przy użyciu jedynie 5 podstawowych elementów, zmniejszyło ilość sprzętu na budowie oraz czasy montażu i demontażu. Do wykonania pylonów mostu zastosowano system samoczynnego wspinania PERI RCS. Pozwolił on w bezpieczny sposób realizować poszczególne etapy pylonu bez użycia żurawia i niezależnie od występujących warunków atmosferycznych. Dzięki przenośnym siłownikom i agregatom hydraulicznym można było ograniczyć koszty stosowania techniki samoczynnego wspinania. Do wykonania belek skrajnych, poprzecznic wantowych i wykotwień want wykorzystano indywidualnie zaprojektowane wózki gzymsowe, bazujące na systemie VARIOKIT. BUDIMEX S.A. PERI Oddział Gdańsk Indywidualnie projektowane wózki VARIOKIT do wykonania poprzecznic i wykotwień wantowych. Tomasz Witkowski, Kierownik robót mostowych: Ze względu na bardzo napięty harmonogram oraz olbrzymi zakres prac związanych z deskowaniami potrzebowaliśmy solidnego partnera. Firma PERI w pełni spełniła nasze oczekiwania, zapewniając profesjonalną obsługę oraz nowoczesne rozwiązania. 10

11 Modularny i uniwersalny system podporowy potwierdza swoją skuteczność Wiadukt WS 05B, Lublin Uniwersalność PERI UP Rosett została już potwierdzona na innych obiektach Obwodnicy Lublina. Tym razem zastosowano ten system dla obiektu łukowego w rzucie. Modularność PERI UP Rosett zezwala na łączenie elementów nie tylko w układy ortogonalne, ale również na uzyskiwanie połączeń pod innym katem niż 90º przy zachowaniu pełnej sztywności i nośności konstrukcji wsporczej. Ta właściwość systemu znakomicie sprawdziła się na budowie wiaduktu WS-05B. Dodatkowo systemowe połączenia konstrukcji podporowej ze schodniami roboczymi zagwarantowały bezpieczny przebieg prac. Uniwersalność rusztowania PERI UP Rosett gwarantuje jego zastosowanie zarówno jako podparcie ustroju jak również jako schodnię. BUDIMEX S.A. PERI Odział Warszawa mgr inż. Maksymilian Barankiewicz, Kierownik robót mostowych: Zastosowanie nowoczesnych i ekonomicznych podparć modułowych PERI UP Rosett i partnerska współpraca na budowie zadecydowały o sukcesie przedsięwzięcia. Kombinacja PERI UP Rosett i HD 200 na belkach HEB niweluje różnice wysokości z zachowaniem stateczności skarpy. Wszechstronność nowoczesnych systemów PERI gwarancją szybkiej i sprawnej realizacji Trasa Słowackiego, Wiadukt WD-1, Gdańsk BUDIMEX S.A. PERI Oddział Gdańsk Jacek Szymański, Kierownik budowy: Z PERI współpracuję już od lat. Przy każdej realizacji zawsze mogę liczyć na wysoką jakość sprzętu, najlepszą logistykę, doświadczenie i odpowiednie wsparcie technologiczne na każdym etapie budowy. W ciągu projektowanej Trasy Słowackiego, na odcinku od Al. Gen. J. Hellera do węzła Marynarki Polskiej, realizowany jest wiadukt drogowy o dł. 260 m. Przekrój skrzynkowy wykonywany jest na rusztowaniu podporowym ST 100 i wieżach MULTIPROP, przy wykorzystaniu systemów TRIO i VARIO. Nad czynnymi torami kolejowymi wykonano bramki przejezdne z zastosowaniem wież wysokonośnych VST, które są jedynymi na rynku systemowymi wieżami o nośności kn (280 ton) z hydraulicznym systemem odciążania. Jako wieże wolnostojące mogą być standardowo stosowane do wyso- Bramka przejezdna nad czynnymi torami kolejowymi wykonana przy pomocy wież wysokonośnych VST i dźwigarów stalowych HEB 400. Wieża wysokonośna VST z hydraulicznym systemem odciążania. kości 40 m. Moduł systemu pozwala też na stosowanie ich w innych, niezliczonych wariantach konstrukcyjnych. 11

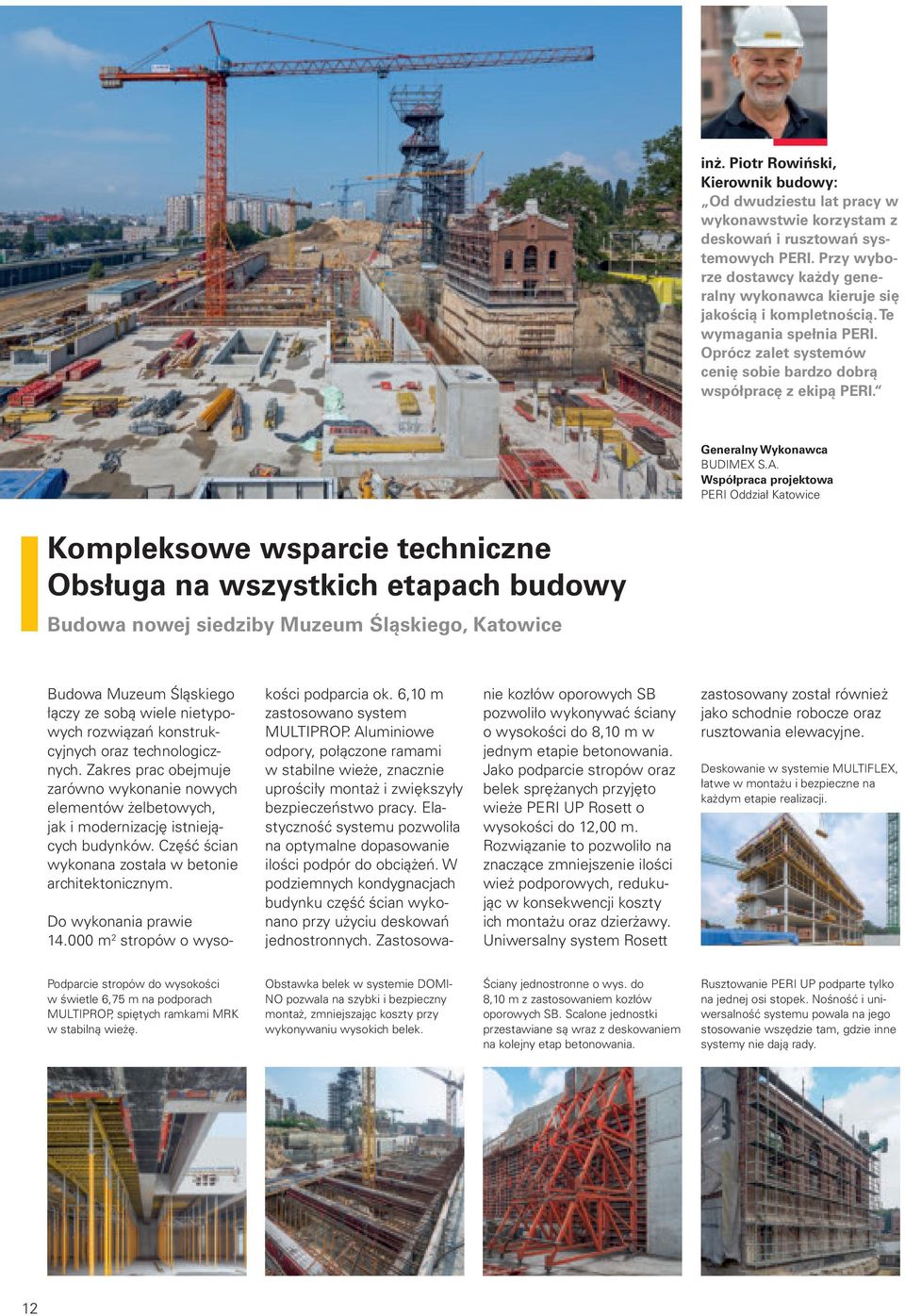

12 inż. Piotr Rowiński, Kierownik budowy: Od dwudziestu lat pracy w wykonawstwie korzystam z deskowań i rusztowań systemowych PERI. Przy wyborze dostawcy każdy generalny wykonawca kieruje się jakością i kompletnością. Te wymagania spełnia PERI. Oprócz zalet systemów cenię sobie bardzo dobrą współpracę z ekipą PERI. BUDIMEX S.A. PERI Oddział Katowice Kompleksowe wsparcie techniczne Obsługa na wszystkich etapach budowy Budowa nowej siedziby Muzeum Śląskiego, Katowice Budowa Muzeum Śląskiego łączy ze sobą wiele nietypowych rozwiązań konstrukcyjnych oraz technologicznych. Zakres prac obejmuje zarówno wykonanie nowych elementów żelbetowych, jak i modernizację istniejących budynków. Część ścian wykonana została w betonie architektonicznym. Do wykonania prawie m 2 stropów o wysokości podparcia ok. 6,10 m zastosowano system MULTIPROP. Aluminiowe odpory, połączone ramami w stabilne wieże, znacznie uprościły montaż i zwiększyły bezpieczeństwo pracy. Elastyczność systemu pozwoliła na optymalne dopasowanie ilości podpór do obciążeń. W podziemnych kondygnacjach budynku część ścian wykonano przy użyciu deskowań jednostronnych. Zastosowanie kozłów oporowych SB pozwoliło wykonywać ściany o wysokości do 8,10 m w jednym etapie betonowania. Jako podparcie stropów oraz belek sprężanych przyjęto wieże PERI UP Rosett o wysokości do 12,00 m. Rozwiązanie to pozwoliło na znaczące zmniejszenie ilości wież podporowych, redukując w konsekwencji koszty ich montażu oraz dzierżawy. Uniwersalny system Rosett zastosowany został również jako schodnie robocze oraz rusztowania elewacyjne. Deskowanie w systemie MULTIFLEX, łatwe w montażu i bezpieczne na każdym etapie realizacji. Podparcie stropów do wysokości w świetle 6,75 m na podporach MULTIPROP, spiętych ramkami MRK w stabilną wieżę. Obstawka belek w systemie DOMI- NO pozwala na szybki i bezpieczny montaż, zmniejszając koszty przy wykonywaniu wysokich belek. Ściany jednostronne o wys. do 8,10 m z zastosowaniem kozłów oporowych SB. Scalone jednostki przestawiane są wraz z deskowaniem na kolejny etap betonowania. Rusztowanie PERI UP podparte tylko na jednej osi stopek. Nośność i uniwersalność systemu powala na jego stosowanie wszędzie tam, gdzie inne systemy nie dają rady. 12

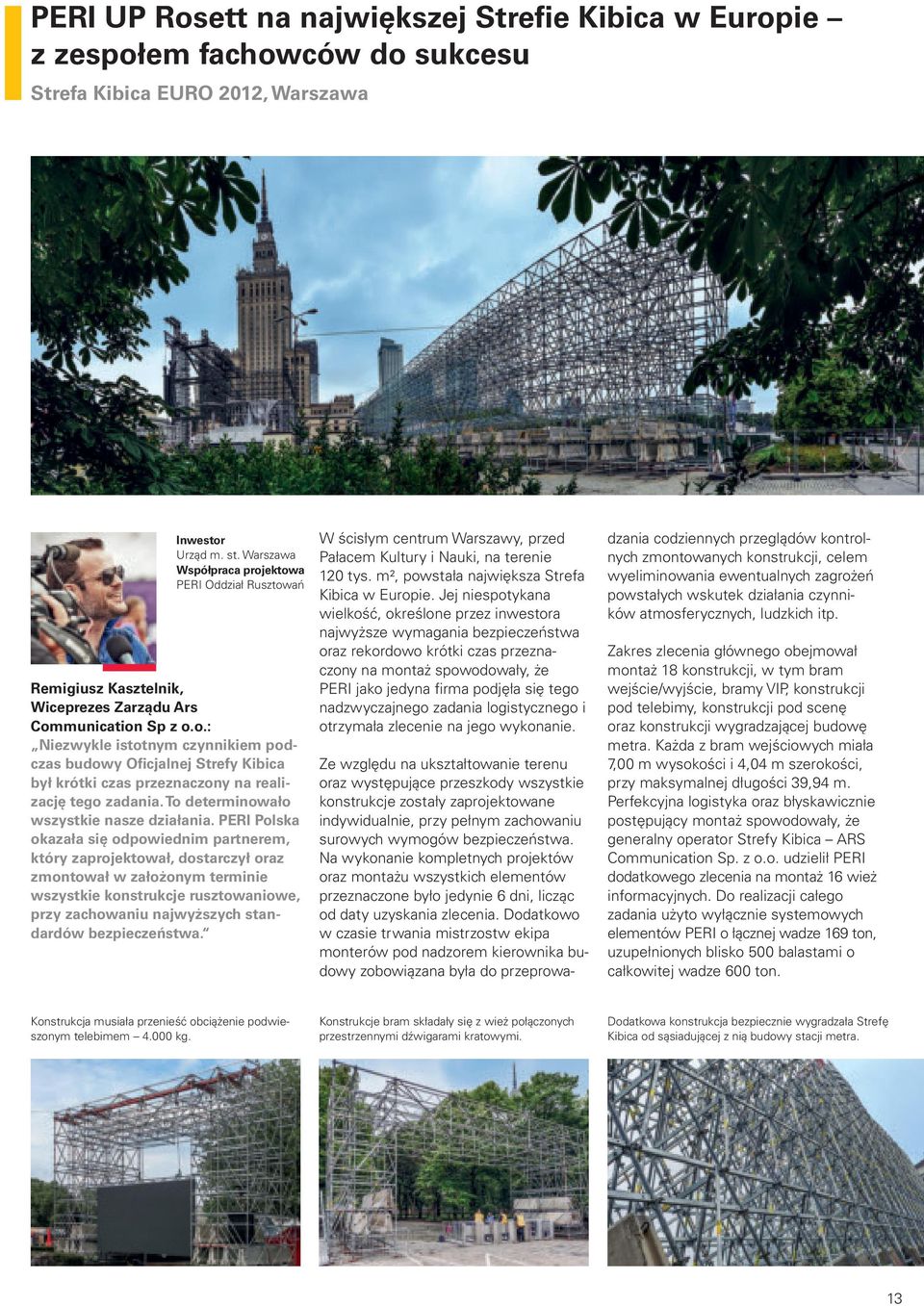

13 PERI UP Rosett na największej Strefie Kibica w Europie z zespołem fachowców do sukcesu Strefa Kibica EURO 2012, Warszawa Inwestor Urząd m. st. Warszawa PERI Oddział Rusztowań Remigiusz Kasztelnik, Wiceprezes Zarządu Ars Communication Sp z o.o.: Niezwykle istotnym czynnikiem podczas budowy Oficjalnej Strefy Kibica był krótki czas przeznaczony na realizację tego zadania. To determinowało wszystkie nasze działania. PERI Polska okazała się odpowiednim partnerem, który zaprojektował, dostarczył oraz zmontował w założonym terminie wszystkie konstrukcje rusztowaniowe, przy zachowaniu najwyższych standardów bezpieczeństwa. W ścisłym centrum Warszawy, przed Pałacem Kultury i Nauki, na terenie 120 tys. m², powstała największa Strefa Kibica w Europie. Jej niespotykana wielkość, określone przez inwestora najwyższe wymagania bezpieczeństwa oraz rekordowo krótki czas przeznaczony na montaż spowodowały, że PERI jako jedyna firma podjęła się tego nadzwyczajnego zadania logistycznego i otrzymała zlecenie na jego wykonanie. Ze względu na ukształtowanie terenu oraz występujące przeszkody wszystkie konstrukcje zostały zaprojektowane indywidualnie, przy pełnym zachowaniu surowych wymogów bezpieczeństwa. Na wykonanie kompletnych projektów oraz montażu wszystkich elementów przeznaczone było jedynie 6 dni, licząc od daty uzyskania zlecenia. Dodatkowo w czasie trwania mistrzostw ekipa monterów pod nadzorem kierownika budowy zobowiązana była do przeprowadzania codziennych przeglądów kontrolnych zmontowanych konstrukcji, celem wyeliminowania ewentualnych zagrożeń powstałych wskutek działania czynników atmosferycznych, ludzkich itp. Zakres zlecenia głównego obejmował montaż 18 konstrukcji, w tym bram wejście/wyjście, bramy VIP, konstrukcji pod telebimy, konstrukcji pod scenę oraz konstrukcji wygradzającej budowę metra. Każda z bram wejściowych miała 7,00 m wysokości i 4,04 m szerokości, przy maksymalnej długości 39,94 m. Perfekcyjna logistyka oraz błyskawicznie postępujący montaż spowodowały, że generalny operator Strefy Kibica ARS Communication Sp. z o.o. udzielił PERI dodatkowego zlecenia na montaż 16 wież informacyjnych. Do realizacji całego zadania użyto wyłącznie systemowych elementów PERI o łącznej wadze 169 ton, uzupełnionych blisko 500 balastami o całkowitej wadze 600 ton. Konstrukcja musiała przenieść obciążenie podwieszonym telebimem kg. Konstrukcje bram składały się z wież połączonych przestrzennymi dźwigarami kratowymi. Dodatkowa konstrukcja bezpiecznie wygradzała Strefę Kibica od sąsiadującej z nią budowy stacji metra. 13

14 Przekrój rusztowań podporowych i deskowań kielichów nr 8 i 16. Rusztowanie podporowe w systemie PERI UP Rosett o wysokości do H=16 m podpiera specjalne formy VARIO. STRABAG Sp. z o.o. PERI Oddział Katowice 14,50 Robert Zielonka, Kierownik robót: Kolejny raz mam przyjemność prowadzenia robót przy profesjonalnym udziale inżynierów z PERI. Zapewnienie kompleksowości usług w zakresie deskowań oraz dostawy just-in-time powodują, iż tak często decydujemy się na współpracę z PERI. Forma specjalna do wykonania słupów-kielichów (zdjęcie po lewej stronie). Widok faktury betonu architektonicznego na gotowym elemencie po zastosowaniu deskowania specjalnego VARIO (zdjęcie po prawej stronie). 14

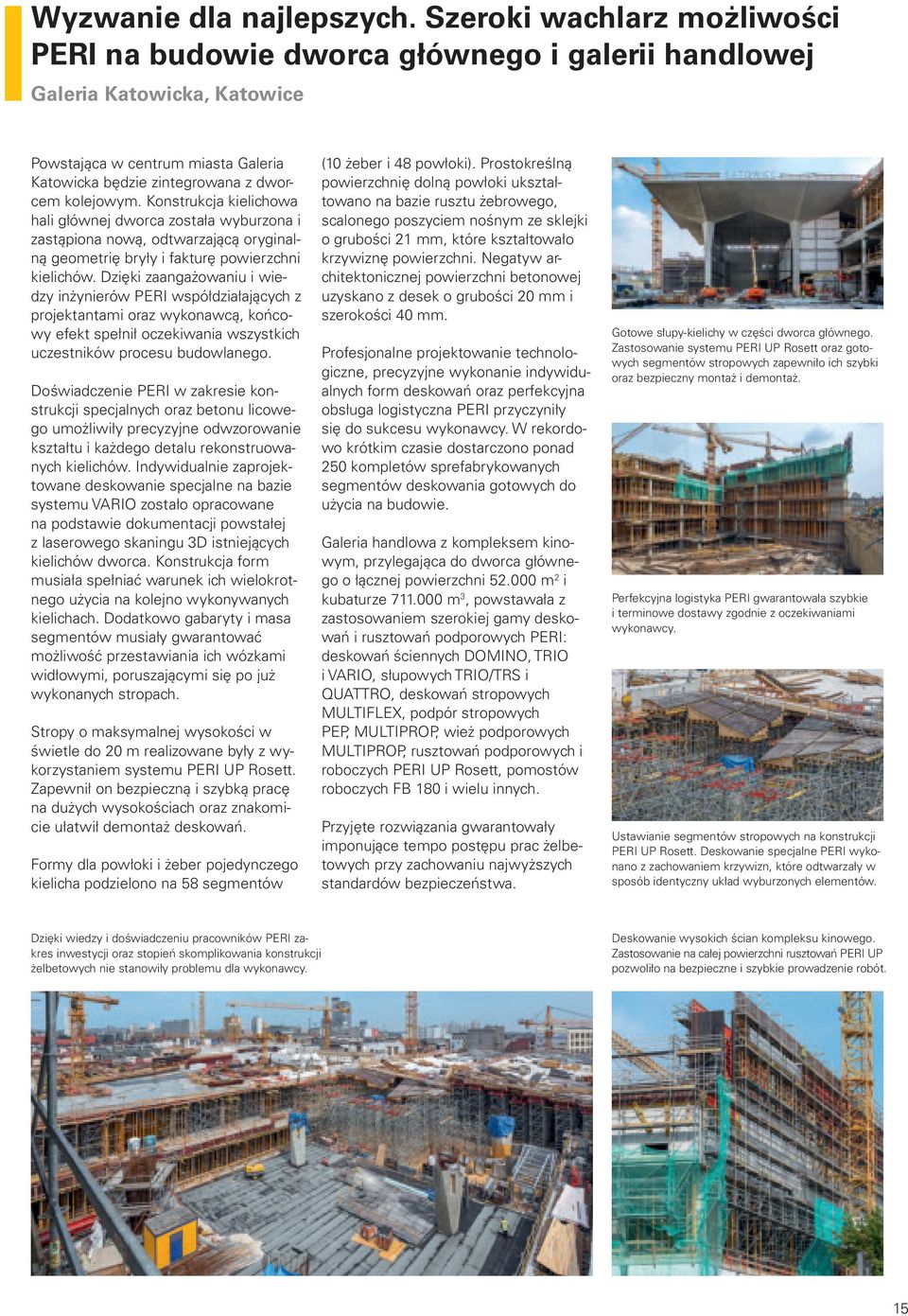

15 Wyzwanie dla najlepszych. Szeroki wachlarz możliwości PERI na budowie dworca głównego i galerii handlowej Galeria Katowicka, Katowice Powstająca w centrum miasta Galeria Katowicka będzie zintegrowana z dworcem kolejowym. Konstrukcja kielichowa hali głównej dworca została wyburzona i zastąpiona nową, odtwarzającą oryginalną geometrię bryły i fakturę powierzchni kielichów. Dzięki zaangażowaniu i wiedzy inżynierów PERI współdziałających z projektantami oraz wykonawcą, końcowy efekt spełnił oczekiwania wszystkich uczestników procesu budowlanego. Doświadczenie PERI w zakresie konstrukcji specjalnych oraz betonu licowego umożliwiły precyzyjne odwzorowanie kształtu i każdego detalu rekonstruowanych kielichów. Indywidualnie zaprojektowane deskowanie specjalne na bazie systemu VARIO zostało opracowane na podstawie dokumentacji powstałej z laserowego skaningu 3D istniejących kielichów dworca. Konstrukcja form musiała spełniać warunek ich wielokrotnego użycia na kolejno wykonywanych kielichach. Dodatkowo gabaryty i masa segmentów musiały gwarantować możliwość przestawiania ich wózkami widłowymi, poruszającymi się po już wykonanych stropach. Stropy o maksymalnej wysokości w świetle do 20 m realizowane były z wykorzystaniem systemu PERI UP Rosett. Zapewnił on bezpieczną i szybką pracę na dużych wysokościach oraz znakomicie ułatwił demontaż deskowań. Formy dla powłoki i żeber pojedynczego kielicha podzielono na 58 segmentów (10 żeber i 48 powłoki). Prostokreślną powierzchnię dolną powłoki ukształtowano na bazie rusztu żebrowego, scalonego poszyciem nośnym ze sklejki o grubości 21 mm, które kształtowało krzywiznę powierzchni. Negatyw architektonicznej powierzchni betonowej uzyskano z desek o grubości 20 mm i szerokości 40 mm. Profesjonalne projektowanie technologiczne, precyzyjne wykonanie indywidualnych form deskowań oraz perfekcyjna obsługa logistyczna PERI przyczyniły się do sukcesu wykonawcy. W rekordowo krótkim czasie dostarczono ponad 250 kompletów sprefabrykowanych segmentów deskowania gotowych do użycia na budowie. Galeria handlowa z kompleksem kinowym, przylegająca do dworca głównego o łącznej powierzchni m 2 i kubaturze m 3, powstawała z zastosowaniem szerokiej gamy deskowań i rusztowań podporowych PERI: deskowań ściennych DOMINO, TRIO i VARIO, słupowych TRIO/TRS i QUATTRO, deskowań stropowych MULTIFLEX, podpór stropowych PEP, MULTIPROP, wież podporowych MULTIPROP, rusztowań podporowych i roboczych PERI UP Rosett, pomostów roboczych FB 180 i wielu innych. Przyjęte rozwiązania gwarantowały imponujące tempo postępu prac żelbetowych przy zachowaniu najwyższych standardów bezpieczeństwa. Gotowe słupy-kielichy w części dworca głównego. Zastosowanie systemu PERI UP Rosett oraz gotowych segmentów stropowych zapewniło ich szybki oraz bezpieczny montaż i demontaż. Perfekcyjna logistyka PERI gwarantowała szybkie i terminowe dostawy zgodnie z oczekiwaniami wykonawcy. Ustawianie segmentów stropowych na konstrukcji PERI UP Rosett. Deskowanie specjalne PERI wykonano z zachowaniem krzywizn, które odtwarzały w sposób identyczny układ wyburzonych elementów. Dzięki wiedzy i doświadczeniu pracowników PERI zakres inwestycji oraz stopień skomplikowania konstrukcji żelbetowych nie stanowiły problemu dla wykonawcy. Deskowanie wysokich ścian kompleksu kinowego. Zastosowanie na całej powierzchni rusztowań PERI UP pozwoliło na bezpieczne i szybkie prowadzenie robót. 15

16 Transparentna współpraca i wiarygodność w oczach klienta od oferty do rozliczenia kontraktu Wiadukt łukowy nad ul. Trzebińską w Chrzanowie Dariusz Grabowski, Inżynier budowy: Dzięki zaproponowanym rozwiązaniom i zastosowanym systemom PERI wykonanie elementów łukowych o zmiennej geometrii okazało się proste i szybkie. Dostawy były realizowane terminowo, a współpraca w zakresie wsparcia projektowego i technologicznego przebiegała bezbłędnie. Przygotowanie elementów dla następnych sekcji. Podparcie ustroju nośnego zostanie wykonane w systemie wież podporowych VST. W ramach budowy północno-wschodniej obwodnicy Chrzanowa powstaje wiadukt łukowy z estakadami dojazdowymi. Na etapie przygotowania i ofertowania głównym kryterium było znalezienie optymalnego pod względem kosztu i czasu sposobu budowy tego wiaduktu. Efektem był dobór systemu TRIO dla podpór oraz systemów ST 100 i VARIO dla ustrojów nośnych. O przyjętej technologii wykonania konstrukcji łuków zadecydował łatwy montaż, optymalizacja etapów betonowań oraz bezpieczeństwo pracy. W celu przeniesienia sił pionowych i poziomych z obciążenia Mosty Chrzanów Sp. z o.o. PERI Oddział Kraków łukiem na dużych wysokościach i uniezależnienia się od etapowania budowy płyty pomostowej zaproponowano systemy wież podporowych VST i system VARIOKIT. Skomplikowane elementy deskowań konstrukcji starterów oraz łuków były projektowane indywidualnie z uwzględnieniem bieżących potrzeb wykonawcy. Taka elastyczna współpraca on line pozwoliła na dotrzymanie założonych kosztów oraz czasu budowy, przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa prowadzonych robót. Systemy PERI pozwalają na wykonanie dowolnych form geometrycznych, dzięki czemu budowa oszczędza czas i środki wskutek minimalizacji uciążliwych robót ciesielskich. Segmenty startowe łuku ustroju nośnego. Najistotniejszy etap przygotowania i wyznaczenia geometrii dla kolejnych sekcji betonowania. PL pl eb PERI GmbH Zdjęcia w broszurze pokazują chwilowy stan z przejściowej sytuacji występującej na konkretnej budowie. Szczegóły zabezpieczeń i zakotwień nie mogą być dlatego traktowane jako wzorcowe i ostateczne. PERI GmbH PERI Polska Sp. z o.o. ul. Stołeczna Płochocin tel fax
