1 aktualności Pismo na temat deskowań i rusztowań Wydanie 2/2006 Strona 4 Kompleks RONDO 1 w Warszawie Strona 6 Budowa autostrady A2 na odcinku Dąbie-Emilia Strona 11 Rozbudowa Parku Handlowego Targówek w Warszawie Strona 12 Kompleks dydaktyczny Politechniki Wrocławskiej Strona 13 Śluza Włocławek PERI gwarancją sukcesu

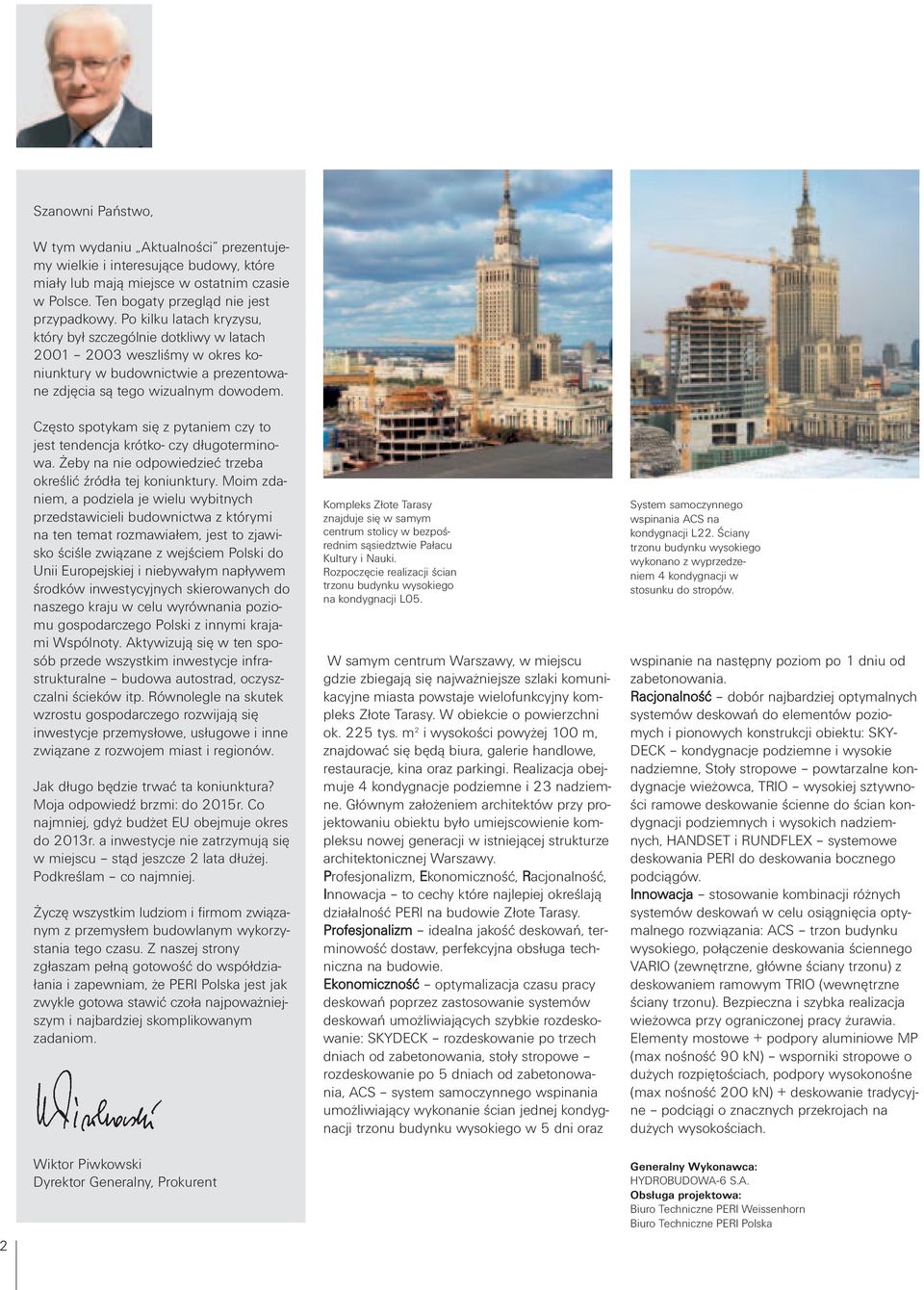

2 Szanowni Państwo, W tym wydaniu Aktualności prezentujemy wielkie i interesujące budowy, które miały lub mają miejsce w ostatnim czasie w Polsce. Ten bogaty przegląd nie jest przypadkowy. Po kilku latach kryzysu, który był szczególnie dotkliwy w latach weszliśmy w okres koniunktury w budownictwie a prezentowane zdjęcia są tego wizualnym dowodem. Często spotykam się z pytaniem czy to jest tendencja krótko- czy długoterminowa. Żeby na nie odpowiedzieć trzeba określić źródła tej koniunktury. Moim zdaniem, a podziela je wielu wybitnych przedstawicieli budownictwa z którymi na ten temat rozmawiałem, jest to zjawisko ściśle związane z wejściem Polski do Unii Europejskiej i niebywałym napływem środków inwestycyjnych skierowanych do naszego kraju w celu wyrównania poziomu gospodarczego Polski z innymi krajami Wspólnoty. Aktywizują się w ten sposób przede wszystkim inwestycje infrastrukturalne budowa autostrad, oczyszczalni ścieków itp. Równolegle na skutek wzrostu gospodarczego rozwijają się inwestycje przemysłowe, usługowe i inne związane z rozwojem miast i regionów. Jak długo będzie trwać ta koniunktura? Moja odpowiedź brzmi: do 2015r. Co najmniej, gdyż budżet EU obejmuje okres do 2013r. a inwestycje nie zatrzymują się w miejscu stąd jeszcze 2 lata dłużej. Podkreślam co najmniej. Życzę wszystkim ludziom i firmom związanym z przemysłem budowlanym wykorzystania tego czasu. Z naszej strony zgłaszam pełną gotowość do współdziałania i zapewniam, że PERI Polska jest jak zwykle gotowa stawić czoła najpoważniejszym i najbardziej skomplikowanym zadaniom. Kompleks Złote Tarasy znajduje się w samym centrum stolicy w bezpośrednim sąsiedztwie Pałacu Kultury i Nauki. Rozpoczęcie realizacji ścian trzonu budynku wysokiego na kondygnacji L05. W samym centrum Warszawy, w miejscu gdzie zbiegają się najważniejsze szlaki komunikacyjne miasta powstaje wielofunkcyjny kompleks Złote Tarasy. W obiekcie o powierzchni ok. 225 tys. m 2 i wysokości powyżej 100 m, znajdować się będą biura, galerie handlowe, restauracje, kina oraz parkingi. Realizacja obejmuje 4 kondygnacje podziemne i 23 nadziemne. Głównym założeniem architektów przy projektowaniu obiektu było umiejscowienie kompleksu nowej generacji w istniejącej strukturze architektonicznej Warszawy. Profesjonalizm, Ekonomiczność, Racjonalność, Innowacja to cechy które najlepiej określają działalność PERI na budowie Złote Tarasy. Profesjonalizm idealna jakość deskowań, terminowość dostaw, perfekcyjna obsługa techniczna na budowie. Ekonomiczność optymalizacja czasu pracy deskowań poprzez zastosowanie systemów deskowań umożliwiających szybkie rozdeskowanie: SKYDECK rozdeskowanie po trzech dniach od zabetonowania, stoły stropowe rozdeskowanie po 5 dniach od zabetonowania, ACS system samoczynnego wspinania umożliwiający wykonanie ścian jednej kondygnacji trzonu budynku wysokiego w 5 dni oraz System samoczynnego wspinania ACS na kondygnacji L22. Ściany trzonu budynku wysokiego wykonano z wyprzedzeniem 4 kondygnacji w stosunku do stropów. wspinanie na następny poziom po 1 dniu od zabetonowania. Racjonalność dobór najbardziej optymalnych systemów deskowań do elementów poziomych i pionowych konstrukcji obiektu: SKY- DECK kondygnacje podziemne i wysokie nadziemne, Stoły stropowe powtarzalne kondygnacje wieżowca, TRIO wysokiej sztywności ramowe deskowanie ścienne do ścian kondygnacji podziemnych i wysokich nadziemnych, HANDSET i RUNDFLEX systemowe deskowania PERI do deskowania bocznego podciągów. Innowacja stosowanie kombinacji różnych systemów deskowań w celu osiągnięcia optymalnego rozwiązania: ACS trzon budynku wysokiego, połączenie deskowania ściennego VARIO (zewnętrzne, główne ściany trzonu) z deskowaniem ramowym TRIO (wewnętrzne ściany trzonu). Bezpieczna i szybka realizacja wieżowca przy ograniczonej pracy żurawia. Elementy mostowe + podpory aluminiowe MP (max nośność 90 kn) wsporniki stropowe o dużych rozpiętościach, podpory wysokonośne (max nośność 200 kn) + deskowanie tradycyjne podciągi o znacznych przekrojach na dużych wysokościach. 2 Wiktor Piwkowski Dyrektor Generalny, Prokurent Generalny Wykonawca: HYDROBUDOWA-6 S.A. Biuro Techniczne PERI Weissenhorn Biuro Techniczne PERI Polska

3 _PERI_aktuell_poln :15 Uhr Seite 3 Złote Tarasy, Warszawa Optymalizacja technologii wznoszenia przy pomocy techniki samoczynnego wspinania ACS Wojciech Puścikowski, Kierownik Kontraktu: Wielkość zadania oraz warunki w jakich je realizowaliśmy wymusiły konieczność zgromadzenia nieprawdopodobnie dużego potencjału deskowań. Niezawodna obsługa techniczna i logistyczna PERI po raz kolejny okazała się kluczem do sukcesu i terminowego zakończenia robót. Dodatkowym komfortem było bezpieczeństwo prowadzenia prac z zastosowaniem systemów PERI, które spełniało bardzo wysokie wymagania postawione przez Generalnego Wykonawcę. nania stropów umożliwiły bezpieczny i szybki postęp robót dzięki krótkim cyklom roboczym. Przekrój jednostek wspinania ACS R i ACS P na trzonie budynku wysokiego. Główne ściany trzonu zostały wykonane przy pomocy deskowania VARIO GT 24 ustawionego na 6 pomostach i 3 platformach ACS. Wewnętrzne ściany wykonano z wykorzy- staniem deskowania TRIO podwieszonego do wewnętrznych platform wspinania ACS. Optymalnie zaprojektowany układ jednostek samoczynnego wspinania wyposażonych we wciągarki elektryczne umożliwił montaż prefabrykowanych biegów schodowych. Faza początkowa realizacji trzonu budynku wysokiego. Pomosty zewnętrzne systemu ACS zostały podzielone na 6 jednostek samoczynnego wspinania ACS R. 3,70 Perfekcyjnie zaplanowane i zaprojektowane systemy deskowań PERI ACS do wykonania ścian trzonu oraz stoły stropowe do wyko- Deskowanie boczne krzywoliniowych podciągów wykonano przy użyciu wszechstronnego systemu PERI RUNDFLEX. Wysokie ściany w części handlowej kompleksu zadeskowano w ekonomicznym systemie PERI TRIO. 3

4 Kompleks RONDO1 w Warszawie Optymalne rozwiązania deskowań PERI zapewniają bezpieczeństwo i szybkość realizacji Kompleks Rondo1 położony jest w ścisłym centrum Warszawy przy zbiegu ulic Świętokrzyskiej i Jana Pawła II. Budynek o wysokości 194 m i około m 2 powierzchni biurowej jest jednym z najbardziej interesujących akcentów architektonicznych w panoramie Warszawy. 3,70 3,45 0,25 Realizacja ścian bez użycia żurawia Do wykonania trzonów budynku wysokiego inżynierowie PERI zaprojektowali i wdrożyli system samoczynnego wspinania ACS P wraz z deskowaniem ściennym VARIO GT 24 pracującym niezależnie od żurawia. Do wykonania czterech ścian od strony ul. Jana Pawła II, tak zwanych żyletek, zaprojektowano cztery jednostki ACS R wraz ze zintegrowanymi pomostami dla montażystów konstrukcji stalowej. ACS jest systemem składającym się z pomostów roboczych i deskowania ściennego, umożliwiającym formowanie żelbetowych elementów konstrukcji niezależnie od dyspozycyjności żurawia i czynników atmosferycznych. System napędzany jest zasilanymi hydraulicznie siłownikami wspinania o udźwigu 100 kn/siłownik, dającymi efektywną prędkość wspinania pomostów 0,30 m/min. 0,60 3,70 4

5 Wzrost bezpieczeństwa i produktywności dzięki PERI CPP Osłony zabezpieczające CPP dla budynku RONDO1 zastosowano po raz pierwszy w Polsce i czwarty na świecie. Spełniają one kilka bardzo ważnych ról w wysokich obiektach o konstrukcji szkieletowej. Wspinająca się osłona CPP zamyka całkowicie trzy górne kondygnacje, na których wykonywane są roboty, zabezpieczając personel i przedmioty przed spadnięciem z wysokości oraz wiatrem. Osłony zabezpieczające PERI CPP okalają szczelnie cały obrys budynku, stanowią bezpieczny pomost roboczy dla robót na krawędzi najwyższej kondygnacji oraz wymuszają bezpieczny montaż barierek ochronnych na poziomie zabezpieczonym przez CPP. Wspinanie się osłon odbywa się bezpiecznie poprzez podciąganie żurawiem. Osłony przemieszczają się za pośrednictwem szyn umieszczonych w dwóch poziomach prowadnic zakotwionych do budynku. Podstawą bezpiecznego przeprowadzania robót przy stosowaniu technik samoczynnego wspinania bez użycia żurawia lub stosując pomosty robocze przewieszane żurawiem jest odpowiednie zakotwienie. Systemy zakotwień PERI wykorzystywane są do połączenia deskowań z konstrukcją budynku oraz bezpiecznego przenoszenia działających obciążeń. PERI jako jedyny producent deskowań i rusztowań posiada świadectwo dopuszczenia dla systemów zakotwień stosowanych do pomostów roboczych oraz pomostów systemu samoczynnego wspinania. Gwarantuje to budowie wysoki poziom bezpieczeństwa oraz oszczędność kosztów przy każdorazowym badaniu poszczególnego zakotwienia. PERI MULTIPROP - Wysoka nośność przy niskim ciężarze Lekkie, aluminiowe podpory stropowe MULTIPROP łączone ramami MRK w wieże o wysokiej nośności stosowane jako rusztowanie podporowe dla stropów wysokich. Szybkość i łatwość deskowania stropu: PERI SKYDECK W trakcie realizacji stropów poszczególnych kondygnacji szybki oraz lekki przebieg robót zapewniało aluminiowe deskowanie stropowe SKYDECK. Zoptymalizowana pozioma siatka konstrukcyjna, tj. rozstaw podpór, dźwigarów oraz płyt zapewniała niskie nakłady robocze oraz przyśpieszała czas realizacji konstrukcji. mgr inż. Dariusz Kolasa Kierownik budowy: Od kilkunastu lat pracuję przy realizacjach robót żelbetowych obiektów różnego przeznaczenia i w tym czasie nabrałem przekonania, że wszechstronność systemów deskowań PERI pozwala realizować konstrukcje żelbetowe bez żadnych ograniczeń w oparciu o profesjonalny serwis logistyczny i techniczny. Dziś, przy realizacji budynku wysokiego wiem jeszcze, że systemy PERI to niezawodna, niezależna od żurawi praca systemów ACS oraz bezpieczeństwo na dużych wysokościach." PERI SRS - Okrągłe słupy stalowe Na każdej z kondygnacji do wykonania było około 30 słupów żelbetowych o wysokości 3,45 m na kondygnacjach powtarzalnych i wysokości 7,05 m na kondygnacjach wysokich. Generalny Wykonawca: HOCHTIEF Polska Sp. z o.o. PERI Oddział Warszawa 5

6 Budowa autostrady A2 na odcinku Dąbie-Emilia Kompleksowa obsługa pakietowa PERI W ciągu autostrady A2 na powstającym odcinku Dąbie Emilia w sekcji Wartkowice Emilia o długości 24 km zaprojektowano 17 wiaduktów drogowych, 1 wiadukt kolejowy oraz kilkanaście przepustów i mostów (autostradowych, drogowych i dojazdowych). Do tak skomplikowanego zadania Generalny Wykonawca firma Budimex Dromex S.A. wybrał po raz kolejny sprawdzonego partnera PERI. Większość obiektów to konstrukcje ciągłe z belek prefabrykowanych, dwuprzęsłowe, o średniej długości ok. 55 m, w których elementy monolityczne stanowią oczepy palowe, przyczółki i podpory pośrednie (filary słupowe) oraz ustroje nośne (poprzecznice z płytą pomostową). Elementy podpór wykonano z pomocą systemu deskowania ściennego TRIO. Napięty harmonogram robót związany ze sztywnym terminem montażu belek prefabrykowanych wymagał przyspieszonych i zmasowanych dostaw elementów deskowań. Zasoby baz materiałowych PERI oraz doskonała obsługa logistyczna w 100% zaspokoiły potrzeby wykonawcy. Wbudowanie 30 tonowych belek prefabrykowanych wymagało podparcia tymczasowego, łatwego i szybkiego w montażu i demontażu oraz zapewniającego zachowanie skrajni pod wiaduktami umożliwiającej prowadzenie robót drogowych. Temu wyzwaniu sprostał niezawodny wysokonośny system podporowy HD 200. Po raz pierwszy w Polsce właśnie na tej budowie PERI zastosowało stalowe segmenty podporowe HDSS, które zapewniają nośność 200 kn jednej podporze nawet przy 7,50 m jej wysokości. Problem deskowania kap gzymsowych oraz zabezpieczenia krawędzi płyty został rozwiązany dzięki pomostom VARIO, które po pierwomontażu z łatwością wiesza się na zabetonowanych w belkach na etapie prefabrykacji zakotwieniach. Jako deskowanie czołowe kap doskonale sprawdził się lekki i ekonomiczny system deskowania ściennego DOMINO. Ogrom zakresu robót inżynierskich oraz specyfika budowy to zadania, którym firma PERI zwycięsko stawiła czoło, dzięki czemu między innymi budowa autostrady A2 zakończy się na czas. Połączenie systemu wysokonośnego HD 200 wraz ze wspornikami pomostów roboczych VARIO umożliwiło komunikację pod obiektem oraz ciągłość robót drogowych. Schodnia UP Rosett oraz pomosty podwieszane VARIO sprostały wysokim wymaganiom wykonawcy odnośnie bezpieczeństwa prowadzenia robót. 6

7 Budowę autostrady A2 na odcinku Dąbie Emilia rozpoczęto w sierpniu 2004 roku. Termin zakończenia prac budowlanych przyjęto na lipiec 2006 roku. Wiadukty uciąglające drogi wojewódzkie ze względu na złożoną geometrię zaprojektowano jako konstrukcje ciągłe z betonu sprężonego z płytą pomostową monolityczną o średniej długości ok. 70 m. I tu po raz kolejny jako rusztowanie podporowe niezawodne okazały się wieże stosu ST 100, które umożliwiły wykonanie obiektu w łuku o skomplikowanym układzie spadków poprzecznych i podłużnych, zaś dwubelkowy przekrój płyty zadeskowano za pomocą systemu VARIO GT 24. Lekkie, dźwigarowe deskowanie MULTIFLEX radzi sobie doskonale z każdą geometrią płyty ustroju nośnego. Masywne skrzydła korpusów przyczółków o łącznej powierzchni ponad 600 m 2 wymagały zaangażowania ogromnego potencjału deskowania ramowego TRIO. System MULTIFLEX to niezawodne rozwiązanie stropowe przy deskowaniu podbudowy poprzecznic nawet w tak trudno dostępnych układach geometrycznych płyty nośnej wiaduktu. Zastosowanie wysokonośnych podpór HD 200 z segmentami stalowymi HDSS umożliwiło optymalizację potencjału materiałowego przy obiektach o znacznych wysokościach i rozpiętościach, gdzie na jedno montowane przęsło przypadało kilkanaście 30-tonowych belek prefabrykowanych. System VARIO to doskonałe rozwiązanie łączące szybkie deskowanie kap gzymsowych z pomostami roboczymi zapewniającymi bezpieczeństwo na budowie. Wysoka jakość deskowań ramowych TRIO zapewniła wykonawcy satysfakcjonującą jakość uzyskanych powierzchni betonu. Kierownik budowy mgr inż. Włodzimierz Bielski: Na największym placu budowy w Europie potrzebowaliśmy solidnego partnera, który w każdej chwili jest w stanie dostarczyć dowolną ilość elementów deskowań i rusztowań. Dlatego po raz kolejny wybrałem PERI. Generalny Wykonawca: BUDIMEX DROMEX S.A. konsorcjum Ferrovial Agroman Współpraca projektowa; Biuro Techniczne PERI Polska 7

8 Budowa Hilton Plaza w Warszawie Perfekcyjna technologia przemieszczania pomostów roboczych z deskowaniami Na warszawskiej Woli powstaje pierwszy w Polsce hotel Hilton. Na 22 piętrach znajdzie się około 315 pokoi i supernowoczesne centrum konferencyjne o powierzchni m 2. Do wykonania tego budynku wysokiego inżynierowie PERI zaprojektowali kompleksowe rozwiązania deskowań oraz rusztowań. 2,58 3,00 Skala przedsięwzięcia wymagała wyboru dostawcy deskowań, który zapewnił kompetencję, innowacyjność rozwiązań technologicznych oraz perfekcyjne rozwiązania logistyczne. Nowością na budowie było zastosowanie pomostów roboczozabezpieczających skonstruowanych na bazie pomostów KGF 240, które zamocowane były na specjalnie skonstruowanych szynach wspinania, kotwionych do konstrukcji budynku za pośrednictwem odpowiednich uchwytów. System pomostów roboczo-zabezpieczających miał do spełnienia dwa zadania, formowanie ścian zewnętrznych oraz osłona kondygnacji, na której odbywały się roboty. System spełnił oczekiwania klienta w 100%. mgr inż. Marek Woźniak Kierownik budowy: Bezpieczeństwo i szybkość systemów PERI wywarły na mnie duże wrażenie. Już po pierwszej fazie wznoszenia wiedzieliśmy, że decyzja o wyborze PERI była właściwa. Na tak dużej budowie bardzo ważna jest praca z kompetentnym przedsiębiorstwem zapewniającym rusztowania i deskowania. W firmie PERI znaleźliśmy właściwego partnera. Na budowie wykorzystywano szybkie ramowe deskowanie stropowe SKYDECK, do wykonywania ścian stosowano deskowania TRIO oraz VARIO GT 24. Szybkość realizacji oraz zagwarantowane bezpieczeństwo dzięki zewnętrznym pomostom roboczym spełniły wymagania wykonawcy. Generalny Wykonawca: Budimex-Dromex S.A. PERI Oddział Warszawa 8

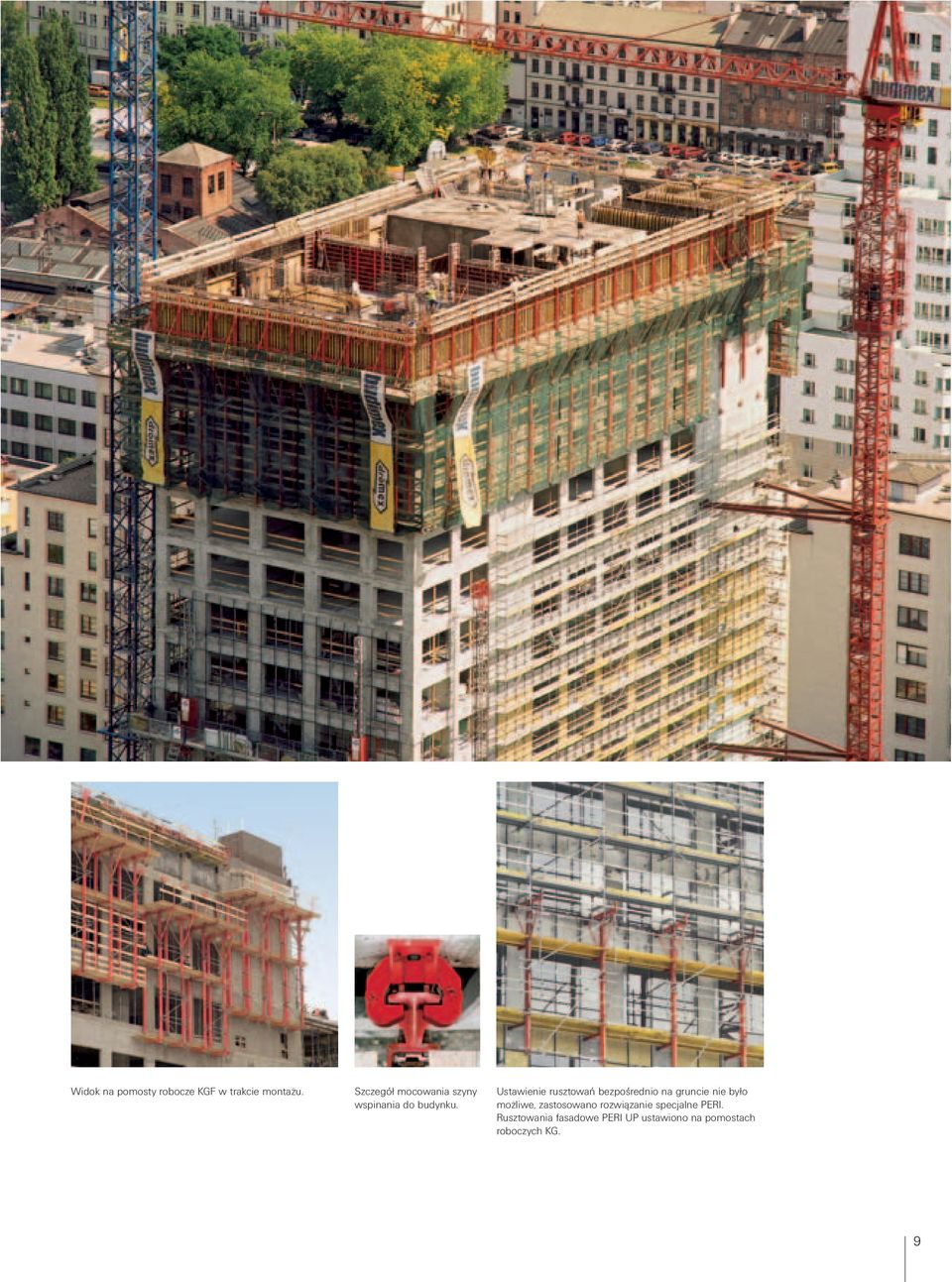

9 Widok na pomosty robocze KGF w trakcie montażu. Szczegół mocowania szyny wspinania do budynku. Ustawienie rusztowań bezpośrednio na gruncie nie było możliwe, zastosowano rozwiązanie specjalne PERI. Rusztowania fasadowe PERI UP ustawiono na pomostach roboczych KG. 9

10 Wiadukt dojazdowy do Centrum Handlowego IKEA Marki w Warszawie Szybka i sprawna realizacja trudnych obiektów mostowych z wykorzystaniem systemów PERI Podstawowym zadaniem projektowanej estakady jest bezpośredni dojazd i wyjazd do kompleksu handlowo-usługowego IKEA Marki w Warszawie. Zadanie składało się z trzech obiektów mostowych: żelbetowej estakady Północnej o długości 104m, dwóch nitek estakady Południowej o długości po 55 m z ustrojem nośnym o konstrukcji zespolonej, żelbetowego wiaduktu nad Trasą Toruńską o długości 120 m. Obiekty uzupełnia rondo wiaduktu z żelbetowym ustrojem nośnym o średnicy zewnętrznej 34 m. Wsporniki żelbetowej płyty pomostowej estakady sekcji I i II oraz wiaduktu nad Trasą Toruńską deskowane były przy pomocy systemu VARIO GT 24, podwieszonego do konstrukcji stalowej obiektu. Wielkim wyzwaniem było wykonanie żelbetowej płyty pomostowej wewnątrz ustroju nośnego pomiędzy podłużnicami stalowymi obiektu, gdzie odległości stalowych poprzecznic wynosiły 4,20 m. Do tego celu użyto lekkich i wysokonośnych dźwigarów kratowych PERI GT 24. Do zadeskowania sekcji III i V na rusztowaniu podporowym zastosowano wieże stosu ST 100 oraz lekkie podpory systemu MULTIPROP. mgr inż. Sebastian Bogaczyk Kierownik robót: Ogrom zakresu robót inżynierskich w bardzo krótkim czasie realizacji oraz skomplikowana architektura obiektów to zadania, którym firma PERI po raz kolejny zwycięsko stawiła swoje logo. Rezultatem jest wykonanie budowy przy udziale Generalnego Wykonawcy w zamierzonym terminie. Generalny Wykonawca: MOSTOSTAL WARSZAWA S.A. PERI Oddział Warszawa Do wykonania okrągłych słupów filarów połączonych ze sobą przewiązkami wykorzystano deskowania systemu SRS i TRIO. Kombinacja tych dwóch systemów do zadeskowania powierzchni płaskich i łukowych betonu odbyła się bez konieczności indywidualnego i kosztownego pierwomontażu deskowań specjalnych. Żelbetowa płyta pomostowa wykonana została przy zastosowaniu dźwigarów wysokonośnych GT 24, które ustawiano na poprzecznicach stalowych ustroju nośnego. 9,60 11,68 6,88 Przekrój ronda z deskowaniem RUNDFLEX na rusztowaniu podporowym z wież ST 100. Deskowanie VARIO podwieszono do konstrukcji stalowej ustroju nośnego, dzięki temu rozwiązaniu ruch samochodów pod obiektem przebiegał bez zakłóceń. 10

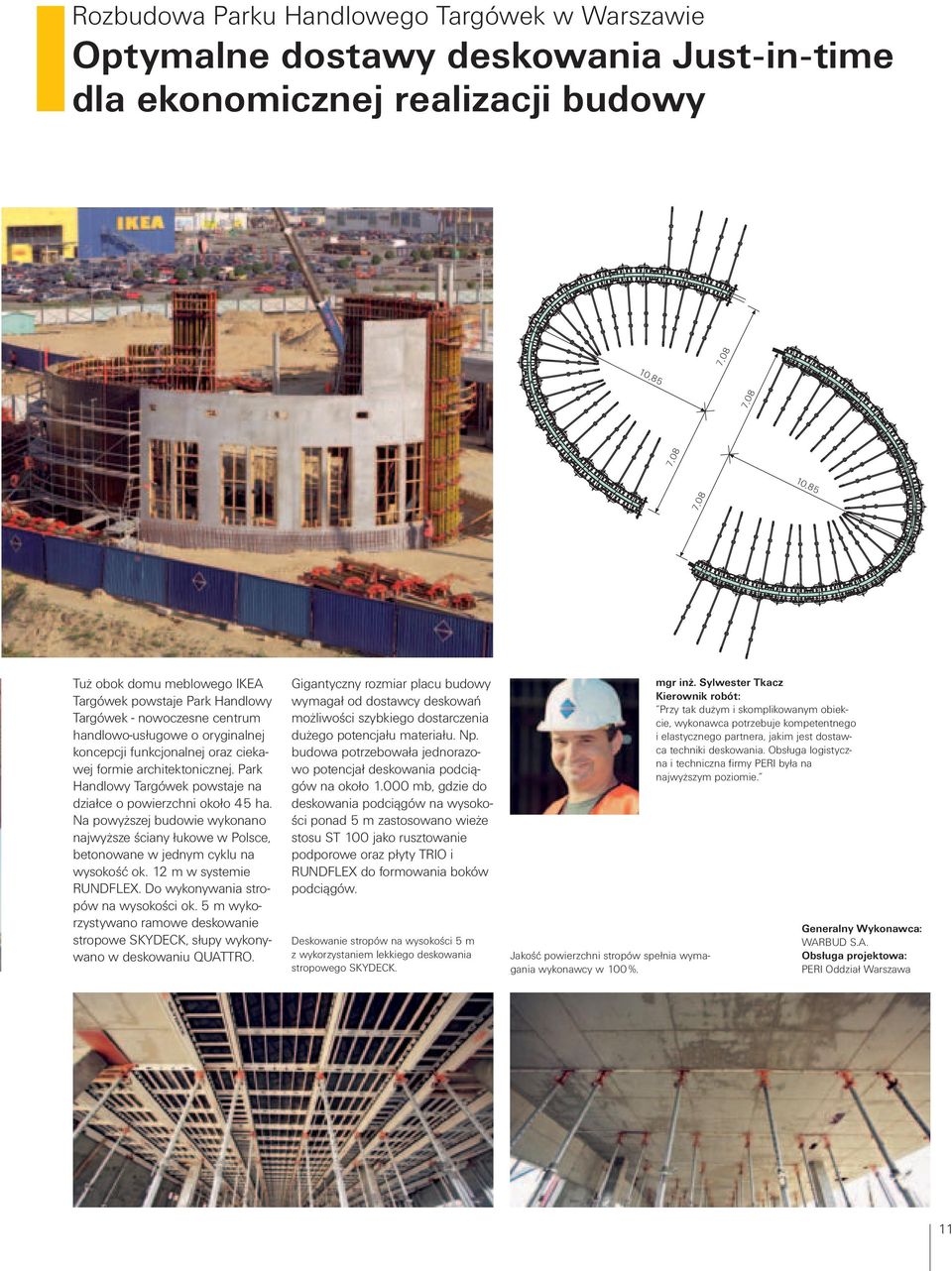

11 _PERI_aktuell_poln :16 Uhr Seite 11 Rozbudowa Parku Handlowego Targówek w Warszawie 5 7,0 8 7,0 8 10,8 7,0 8 Optymalne dostawy deskowania Just-in-time dla ekonomicznej realizacji budowy 7,0 8 10,85 Tuż obok domu meblowego IKEA Targówek powstaje Park Handlowy Targówek - nowoczesne centrum handlowo-usługowe o oryginalnej koncepcji funkcjonalnej oraz ciekawej formie architektonicznej. Park Handlowy Targówek powstaje na działce o powierzchni około 45 ha. Na powyższej budowie wykonano najwyższe ściany łukowe w Polsce, betonowane w jednym cyklu na wysokość ok. 12 m w systemie RUNDFLEX. Do wykonywania stropów na wysokości ok. 5 m wykorzystywano ramowe deskowanie stropowe SKYDECK, słupy wykonywano w deskowaniu QUATTRO. Gigantyczny rozmiar placu budowy wymagał od dostawcy deskowań możliwości szybkiego dostarczenia dużego potencjału materiału. Np. budowa potrzebowała jednorazowo potencjał deskowania podciągów na około mb, gdzie do deskowania podciągów na wysokości ponad 5 m zastosowano wieże stosu ST 100 jako rusztowanie podporowe oraz płyty TRIO i RUNDFLEX do formowania boków podciągów. Deskowanie stropów na wysokości 5 m z wykorzystaniem lekkiego deskowania stropowego SKYDECK. mgr inż. Sylwester Tkacz Kierownik robót: Przy tak dużym i skomplikowanym obiekcie, wykonawca potrzebuje kompetentnego i elastycznego partnera, jakim jest dostawca techniki deskowania. Obsługa logistyczna i techniczna firmy PERI była na najwyższym poziomie. Jakość powierzchni stropów spełnia wymagania wykonawcy w 100%. Generalny Wykonawca: WARBUD S.A. PERI Oddział Warszawa 11

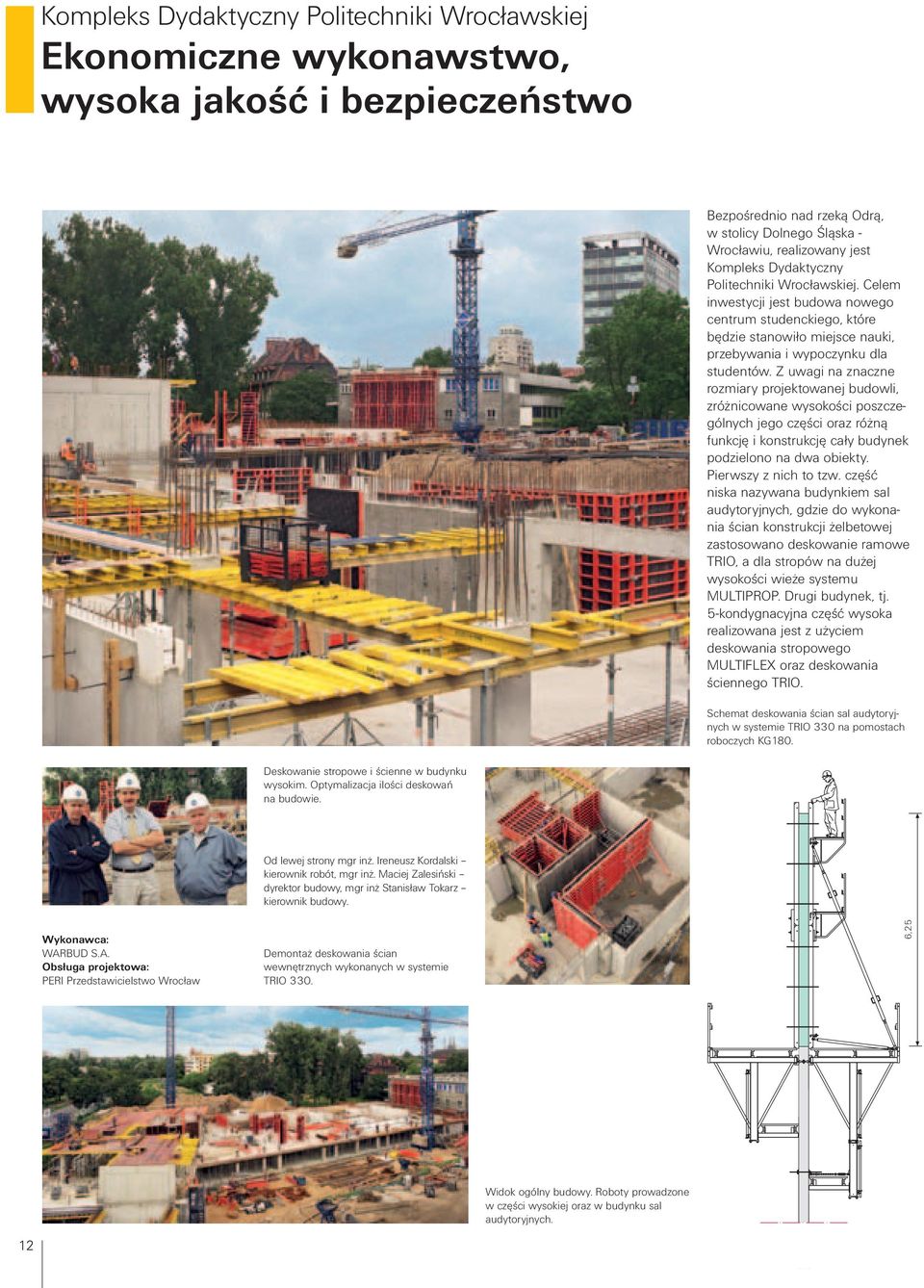

12 Kompleks Dydaktyczny Politechniki Wrocławskiej Ekonomiczne wykonawstwo, wysoka jakość i bezpieczeństwo Bezpośrednio nad rzeką Odrą, w stolicy Dolnego Śląska - Wrocławiu, realizowany jest Kompleks Dydaktyczny Politechniki Wrocławskiej. Celem inwestycji jest budowa nowego centrum studenckiego, które będzie stanowiło miejsce nauki, przebywania i wypoczynku dla studentów. Z uwagi na znaczne rozmiary projektowanej budowli, zróżnicowane wysokości poszczególnych jego części oraz różną funkcję i konstrukcję cały budynek podzielono na dwa obiekty. Pierwszy z nich to tzw. część niska nazywana budynkiem sal audytoryjnych, gdzie do wykonania ścian konstrukcji żelbetowej zastosowano deskowanie ramowe TRIO, a dla stropów na dużej wysokości wieże systemu MULTIPROP. Drugi budynek, tj. 5-kondygnacyjna część wysoka realizowana jest z użyciem deskowania stropowego MULTIFLEX oraz deskowania ściennego TRIO. Schemat deskowania ścian sal audytoryjnych w systemie TRIO 330 na pomostach roboczych KG180. Deskowanie stropowe i ścienne w budynku wysokim. Optymalizacja ilości deskowań na budowie. Od lewej strony mgr inż. Ireneusz Kordalski kierownik robót, mgr inż. Maciej Zalesiński dyrektor budowy, mgr inż Stanisław Tokarz kierownik budowy. Wykonawca: WARBUD S.A. PERI Przedstawicielstwo Wrocław Demontaż deskowania ścian wewnętrznych wykonanych w systemie TRIO ,25 Widok ogólny budowy. Roboty prowadzone w części wysokiej oraz w budynku sal audytoryjnych. 12

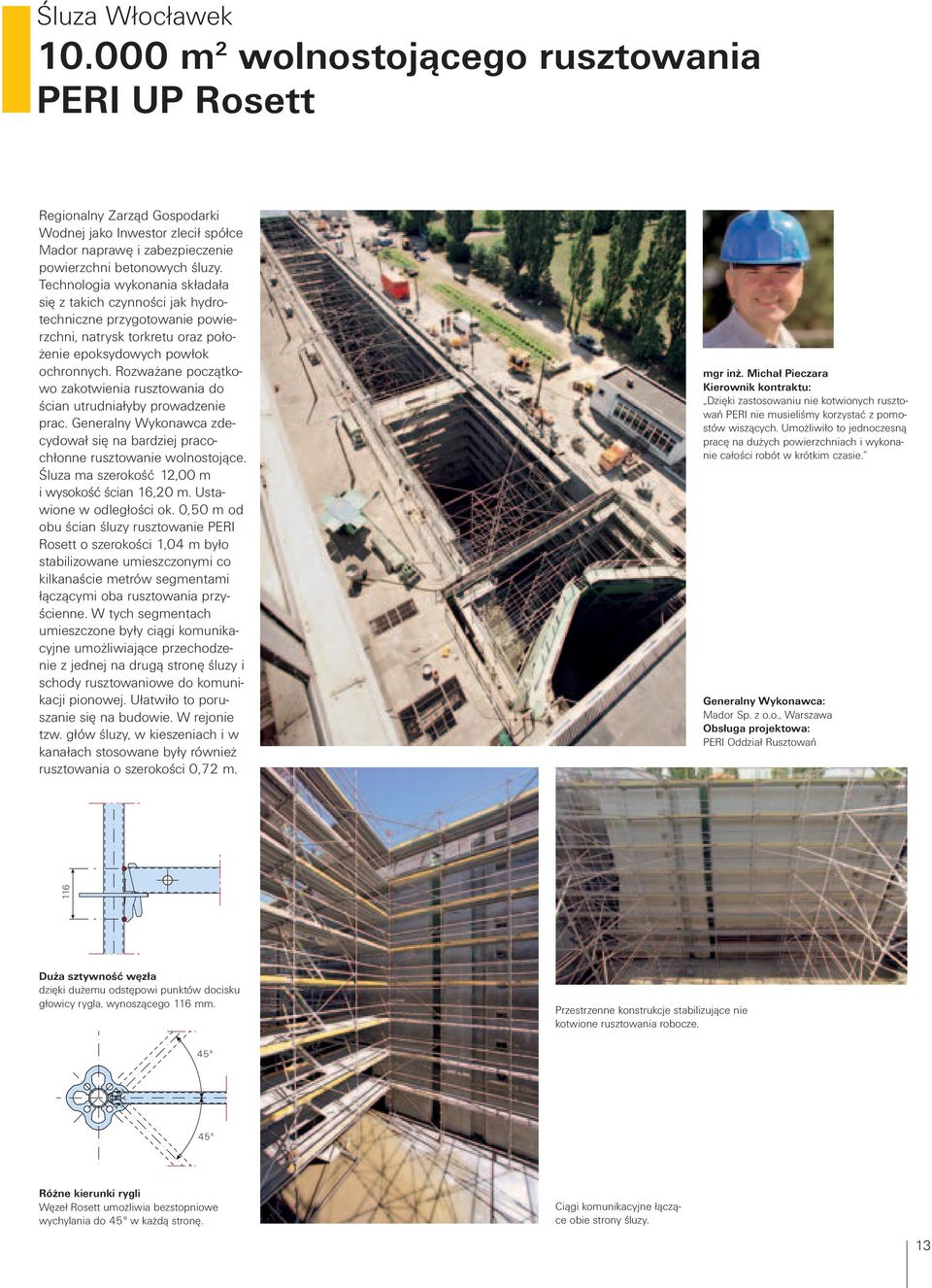

13 Śluza Włocławek m 2 wolnostojącego rusztowania PERI UP Rosett Regionalny Zarząd Gospodarki Wodnej jako Inwestor zlecił spółce Mador naprawę i zabezpieczenie powierzchni betonowych śluzy. Technologia wykonania składała się z takich czynności jak hydrotechniczne przygotowanie powierzchni, natrysk torkretu oraz położenie epoksydowych powłok ochronnych. Rozważane początkowo zakotwienia rusztowania do ścian utrudniałyby prowadzenie prac. Generalny Wykonawca zdecydował się na bardziej pracochłonne rusztowanie wolnostojące. Śluza ma szerokość 12,00 m i wysokość ścian 16,20 m. Ustawione w odległości ok. 0,50 m od obu ścian śluzy rusztowanie PERI Rosett o szerokości 1,04 m było stabilizowane umieszczonymi co kilkanaście metrów segmentami łączącymi oba rusztowania przyścienne. W tych segmentach umieszczone były ciągi komunikacyjne umożliwiające przechodzenie z jednej na drugą stronę śluzy i schody rusztowaniowe do komunikacji pionowej. Ułatwiło to poruszanie się na budowie. W rejonie tzw. głów śluzy, w kieszeniach i w kanałach stosowane były również rusztowania o szerokości 0,72 m. mgr inż. Michał Pieczara Kierownik kontraktu: Dzięki zastosowaniu nie kotwionych rusztowań PERI nie musieliśmy korzystać z pomostów wiszących. Umożliwiło to jednoczesną pracę na dużych powierzchniach i wykonanie całości robót w krótkim czasie. Generalny Wykonawca: Mador Sp. z o.o., Warszawa PERI Oddział Rusztowań 116 Duża sztywność węzła dzięki dużemu odstępowi punktów docisku głowicy rygla, wynoszącego 116 mm. Przestrzenne konstrukcje stabilizujące nie kotwione rusztowania robocze Różne kierunki rygli Węzeł Rosett umożliwia bezstopniowe wychylania do 45 w każdą stronę. Ciągi komunikacyjne łączące obie strony śluzy. 13

14 Kościół pod wezwaniem Św. Karola Boromeusza w Warszawie Łatwość dopasowania rusztowania PERI UP Rosett przy skomplikowanych bryłach obiektów sakralnych Neorenesansowy kościół p.w. Św. Karola Boromeusza wraz z otaczającą go najstarszą polską nekropolią narodową to jedno z ciekawszych miejsc w Warszawie. To tu pochowani są m.in. wielcy politycy i wojskowi, uczeni, pisarze, ludzie teatru, opery i kina. Ustawiona konstrukcja rusztowania zapewniała bezpieczne przeprowadzenie robót elewacyjnych często w trudno dostępnych miejscach. 3,56 4,46 1,39 4,46 3,56 Układ rusztowań nie zakłócił funkcjonowania świątyni. Pozwolił na swobodny dostęp wiernym do środka, jednocześnie zapewnił im ochronę przed ewentualnie spadającymi przedmiotami. Pierwszy etap obejmował wykonanie robót w obrębie elewacji północnej oraz częściowo zachodniej i wschodniej wraz z wieżami. Inwestor: Parafia Św. Karola Boromeusza w Warszawie Wykonawca robót elewacyjnych: MATEX Czesław Bukowczan PERI Oddział Rusztowań 14

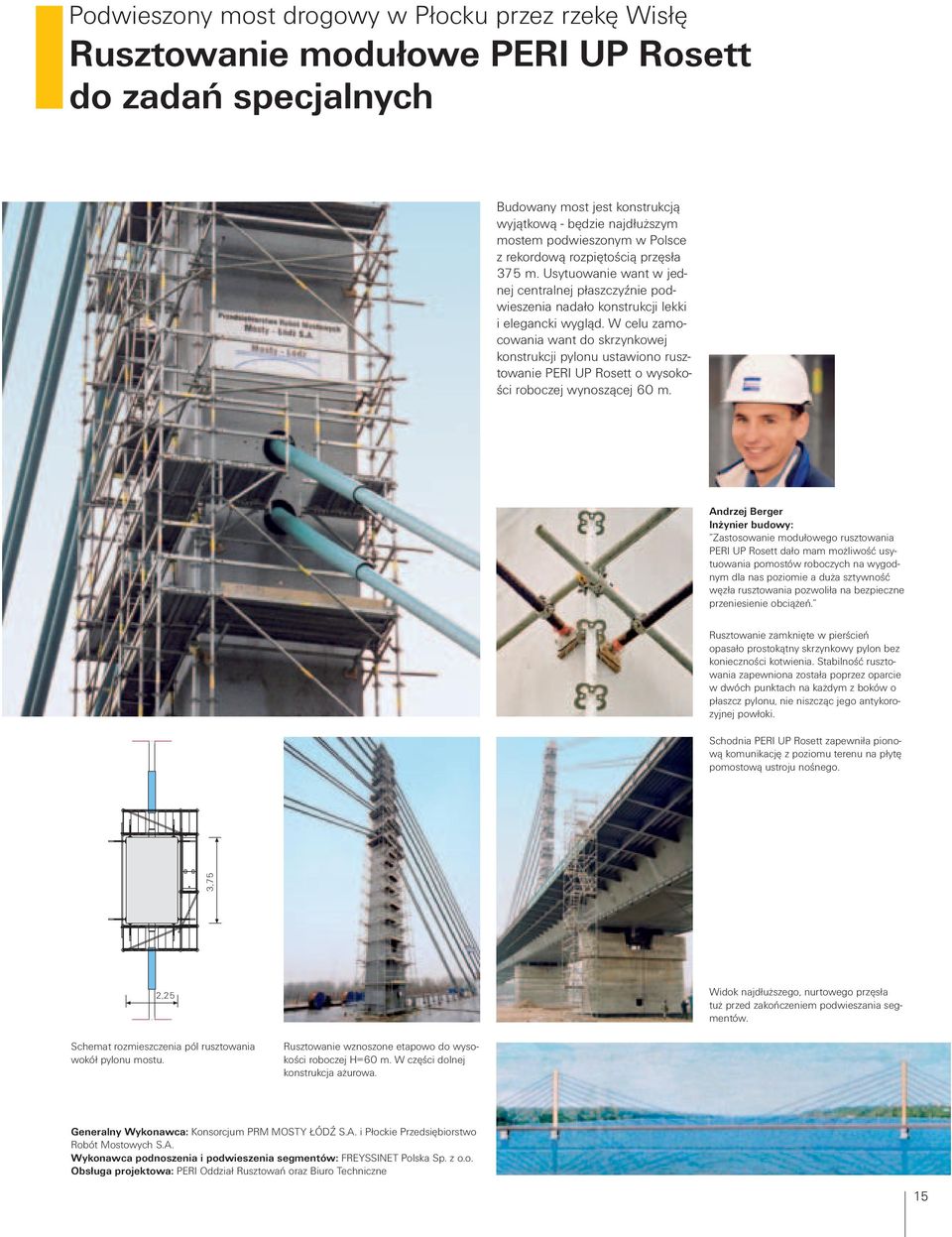

15 Podwieszony most drogowy w Płocku przez rzekę Wisłę Rusztowanie modułowe PERI UP Rosett do zadań specjalnych Budowany most jest konstrukcją wyjątkową - będzie najdłuższym mostem podwieszonym w Polsce z rekordową rozpiętością przęsła 375 m. Usytuowanie want w jednej centralnej płaszczyźnie podwieszenia nadało konstrukcji lekki i elegancki wygląd. W celu zamocowania want do skrzynkowej konstrukcji pylonu ustawiono rusztowanie PERI UP Rosett o wysokości roboczej wynoszącej 60 m. Andrzej Berger Inżynier budowy: Zastosowanie modułowego rusztowania PERI UP Rosett dało mam możliwość usytuowania pomostów roboczych na wygodnym dla nas poziomie a duża sztywność węzła rusztowania pozwoliła na bezpieczne przeniesienie obciążeń. Rusztowanie zamknięte w pierścień opasało prostokątny skrzynkowy pylon bez konieczności kotwienia. Stabilność rusztowania zapewniona została poprzez oparcie w dwóch punktach na każdym z boków o płaszcz pylonu, nie niszcząc jego antykorozyjnej powłoki. Schodnia PERI UP Rosett zapewniła pionową komunikację z poziomu terenu na płytę pomostową ustroju nośnego. 3,75 2,25 Widok najdłuższego, nurtowego przęsła tuż przed zakończeniem podwieszania segmentów. Schemat rozmieszczenia pól rusztowania wokół pylonu mostu. Rusztowanie wznoszone etapowo do wysokości roboczej H=60 m. W części dolnej konstrukcja ażurowa. Generalny Wykonawca: Konsorcjum PRM MOSTY ŁÓDŹ S.A. i Płockie Przedsiębiorstwo Robót Mostowych S.A. Wykonawca podnoszenia i podwieszenia segmentów: FREYSSINET Polska Sp. z o.o. PERI Oddział Rusztowań oraz Biuro Techniczne 15

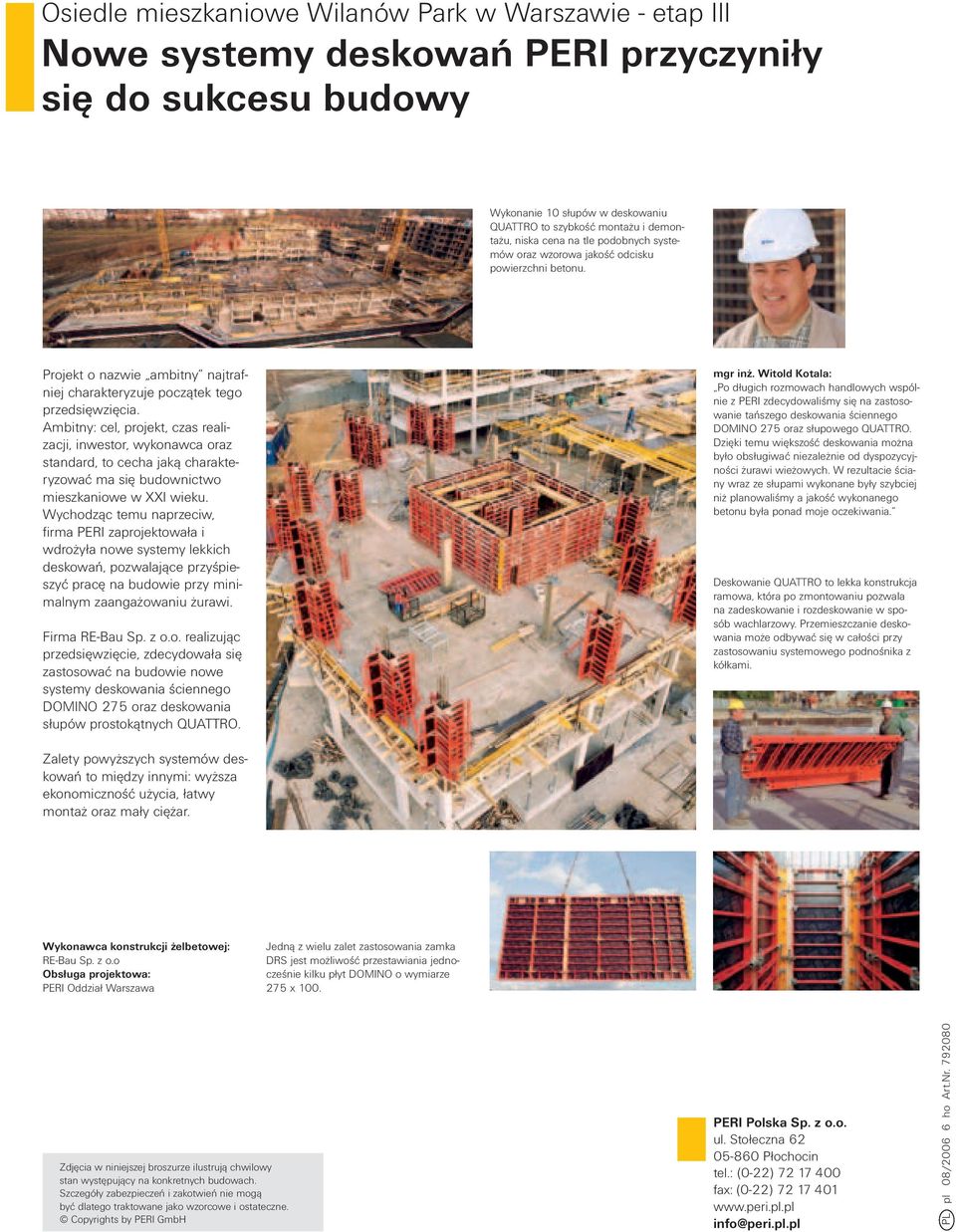

16 Osiedle mieszkaniowe Wilanów Park w Warszawie - etap III Nowe systemy deskowań PERI przyczyniły się do sukcesu budowy Wykonanie 10 słupów w deskowaniu QUATTRO to szybkość montażu i demontażu, niska cena na tle podobnych systemów oraz wzorowa jakość odcisku powierzchni betonu. Projekt o nazwie ambitny najtrafniej charakteryzuje początek tego przedsięwzięcia. Ambitny: cel, projekt, czas realizacji, inwestor, wykonawca oraz standard, to cecha jaką charakteryzować ma się budownictwo mieszkaniowe w XXI wieku. Wychodząc temu naprzeciw, firma PERI zaprojektowała i wdrożyła nowe systemy lekkich deskowań, pozwalające przyśpieszyć pracę na budowie przy minimalnym zaangażowaniu żurawi. Firma RE-Bau Sp. z o.o. realizując przedsięwzięcie, zdecydowała się zastosować na budowie nowe systemy deskowania ściennego DOMINO 275 oraz deskowania słupów prostokątnych QUATTRO. mgr inż. Witold Kotala: Po długich rozmowach handlowych wspólnie z PERI zdecydowaliśmy się na zastosowanie tańszego deskowania ściennego DOMINO 275 oraz słupowego QUATTRO. Dzięki temu większość deskowania można było obsługiwać niezależnie od dyspozycyjności żurawi wieżowych. W rezultacie ściany wraz ze słupami wykonane były szybciej niż planowaliśmy a jakość wykonanego betonu była ponad moje oczekiwania. Deskowanie QUATTRO to lekka konstrukcja ramowa, która po zmontowaniu pozwala na zadeskowanie i rozdeskowanie w sposób wachlarzowy. Przemieszczanie deskowania może odbywać się w całości przy zastosowaniu systemowego podnośnika z kółkami. Zalety powyższych systemów deskowań to między innymi: wyższa ekonomiczność użycia, łatwy montaż oraz mały ciężar. Wykonawca konstrukcji żelbetowej: RE-Bau Sp. z o.o PERI Oddział Warszawa Jedną z wielu zalet zastosowania zamka DRS jest możliwość przestawiania jednocześnie kilku płyt DOMINO o wymiarze 275 x 100. Zdjęcia w niniejszej broszurze ilustrują chwilowy stan występujący na konkretnych budowach. Szczegóły zabezpieczeń i zakotwień nie mogą być dlatego traktowane jako wzorcowe i ostateczne. Copyrights by PERI GmbH PERI Polska Sp. z o.o. ul. Stołeczna Płochocin tel.: (0-22) fax: (0-22) info@peri.pl.pl PL pl 08/ ho Art.Nr
