1 BUDOWNICTWO MONOLITYCZNE Ćwiczenia projektowe, studia niestacjonarne II stopnia, sem. I Dr inż. Edyta Pawluczuk

2 Zasady zaliczania ćwiczeń projektowych: Podstawą zaliczenia przedmiotu jest wykonanie w wymaganym terminie ćwiczenia projektowego, przygotowanie i wygłoszenie prezentacji na zadany temat oraz obrona projektu. Skala ocen: 3, % 3, % 4, % 4, % 5, % Na ocenę końcową składają się: - ocena z ćwiczenia projektowego - 40% (wagi) - prezentacja - 30% (wagi) - obrona projektu - 30% (wagi)

3 Literatura do przedmiotu: 1) Orłowski Z. Podstawy technologii betonowego budownictwa monolitycznego, PWN, 2009; 2) Jasiczak J.: Technologie budowlane II, Poznań, 2003; 3) Abramowicz M. Roboty betonowe na placu budowy. Arkady, W-wa, 1982; 4) Neville A.M. Właściwości betonu. Arkady, 2007; 5) Jamroży Z.: Beton i jego technologie, PWN 2008; 6) Rowiński L. i inni.: Technologia monolitycznego budownictwa betonowego. PWN, 1986; 7) Warunki techniczne wykonania i odbioru robót budowlanych. Roboty ziemne i konstrukcyjne, 2013; 8) Katalogi nowoczesnych urządzeń formujących

4 Tematyka prezentacji: 1. Projektowanie deskowania elementów pionowych (ściany, słupy) 2. Betonowanie podwodne 3. Domieszki stosowane do mieszanki betonowej (mechanizmy działania) 4. Dodatki stosowane do mieszanki betonowej 5. Deskowanie tuneli 6. Deskowanie przestawne 7. Wykonywanie betonu licowego 8. Betonowanie konstrukcji masywnych 9. Ustalanie terminu rozdeskowania elementów monolitycznych 10. Technologia wykonywania ścian szczelinowych

5 Analiza porównawcza wariantowych rozwiązań deskowania stropu monolitycznego 1. Dane techniczne 1.1. Przedmiot opracowania 1.2. Cel opracowania ZAKRES PROJEKTU: 1.3. Niezbędne parametry: długość stropu: m; szerokość stropu: m; wysokość kondygnacji: m; grubość płyty stropowej: cm; grubość ścian cm; klasa betonu: C. 2. Wariant I 2.1. Identyfikacja procesu technologicznego 2.2. Podział procesu na operacje i parametry operacji 2.3. Obliczenie i zestawienie elementów deskowania 2.4. Dobór maszyn i urządzeń do transportu deskowań 2.5. Kolejność montażu i demontażu elementów deskowania na podstawie DTR 2.6. BIOZ przy montażu i demontażu deskowań 2.7. Rysunki robocze 3. Wariant II jw. 4. Analiza porównawcza wariantowych rozwiązań deskowania stropu 5. Wnioski

6 Deskowania stropowe

7 Rodzaje systemów deskowań stropowych System dźwigarkowy System kombinowany (stolikowy) System panelowy nadbudowa dźwigarkowa montaż ręczny nadbudowa dźwigarkowa system modułowy system modułowy montaż ręczny 7

8 Porównanie systemów Dźwigarkowe (MULTIFLEX) Ilość elem./m² Ciężar [kg/m²] Pow [m²] / podporę Czas [h/m²] 3,1 40 2,90 0,50 Stolikowe Ilość elem./m² Ciężar [kg/m²] Pow. [m²] / podporę Czas [h/m²] 0, ,00 0,25 Panelowe (SKYDECK) Ilość elem./m² Ciężar [kg/m²] Pow. [m²] / podporę Czas [h/m²] 2,3 28 3,35 0,30 8

9 Wariant I - deskowanie dźwigarkowe Rys. Deskowanie dźwigarkowe MULTIFLEX

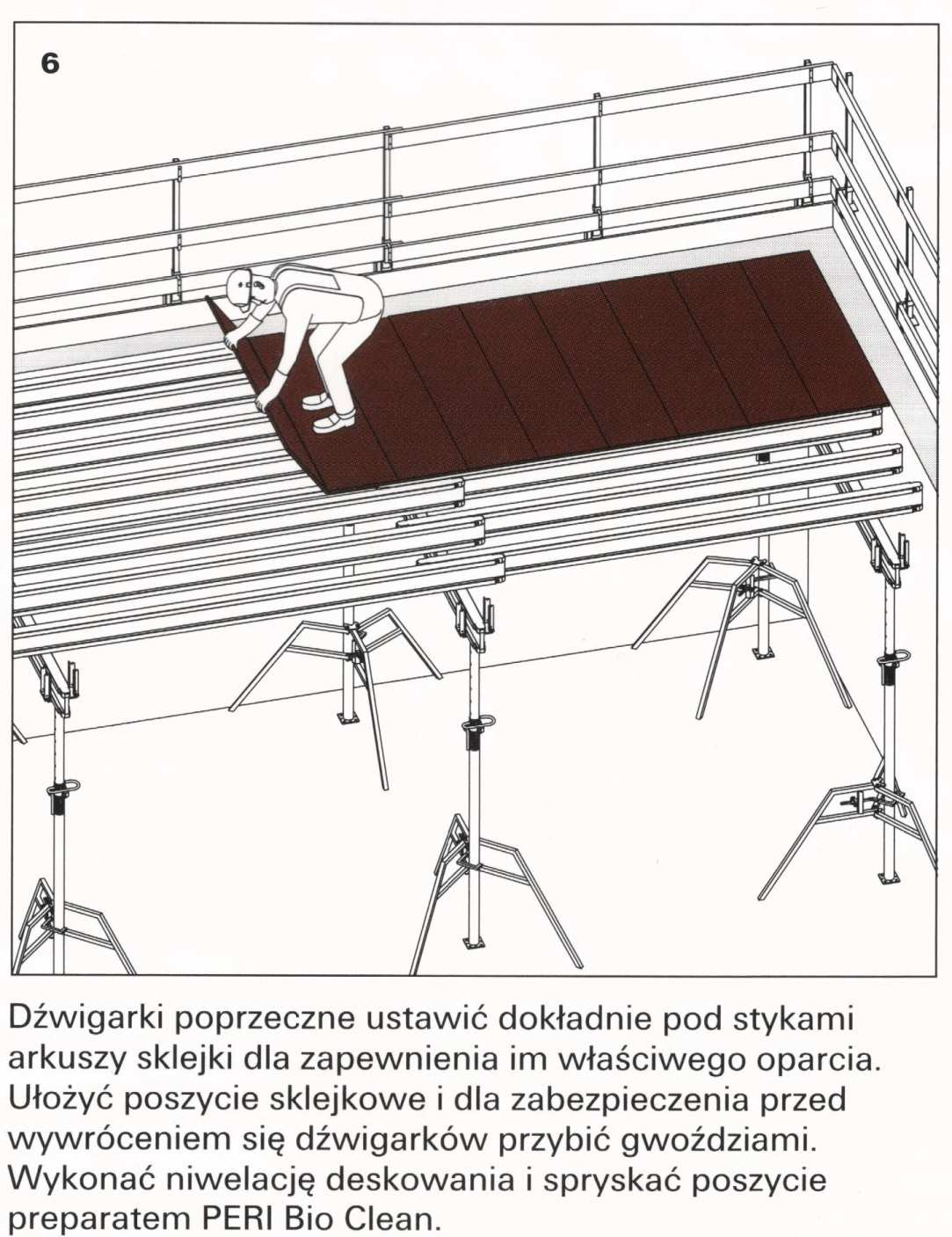

10 Deskowanie dźwigarkowe

11 Elementy deskowania: a) dźwigary Rys. Przekroje poprzeczne dźwigarów [1]

12 Elementy deskowania: dźwigar GT 24 Charakterystyka: Pasy drewniane 6x8 cm, klejone wielowarstwowo (odporność na rozrywanie) Rys. Dźwigar kratownicowy GT 24 [1] Q dop. A dop. M dop. E I I y = 14,0 kn = 28 kn (dopuszczalna reakcja podpór) = 7,0 knm (dopuszczalny moment zginający) = 800 knm 2 (sztywność giętna) = 8000 cm 4 (moment bezwładności) Długości: (co 30 cm)

13 Elementy deskowania: dźwigary VT 20K i VT 16 Rys. Dźwigar pełnościenny VT 20 K i VT 16 [1] VT 20K VT 16 Q dop. 11 kn 8,5 kn M dop. 5,0 knm 3,5 knm I y 4290 cm cm 4 Charakterystyka: Pasy drewniane 4x8 cm Długości: VT 20K VT

14 Elementy deskowania: b) podpory stropowe - PEP 20, PEP 30 dopuszczalne obciążenie podpór przy każdej długości wynosi co najmniej 20 kn (PEP 20) i 30 kn (PEP 30) Podpora Długość, m PEP L = 1,51-2,60 m PEP L = 1,71-3,00 m PEP L = 1,96-3,50 m PEP L = 2,21-4,00 m PEP L = 2,71-5,00 PEP L = 0,96-1,50 m PEP L = 1,46-2,50 m PEP L = 1,71-3,00 m PEP L = 1,96-3,50 m PEP L = 2,21-4,00 Rys. Podpora stropowa PEP [1]

15 Elementy deskowania: b) podpory stropowe - MULTIPROP Podpora MP 250 MP 350 MP 480 MP 625 Długość, m L = 1,45 2,50 m L = 1,95 3,50 m L = 2,60 4,85 m L = 4,30 6,25 m Wbudowana taśma pomiarowa umożliwia dokładne nastawienie wstępne długości podpory Rys. Podpora MULTIPROP [1]

16 Elementy deskowania: b) podpory stropowe - MULTIPROP - ramki Rys. Podpora MULTIPROP [1]

17 Elementy deskowania: c) płyty poszycia Wielkość płyty poszycia, cm 150/50 200/50 250/50 Rys. Sklejka szalunkowa,

18 Elementy deskowania: d) głowice - krzyżowa Rys. Głowica krzyżowa Do stabilnego podpierania jednego lub dwóch dźwigarów GT 24 lub VT 20K. Minimalny zakład dźwigarów wynosi dla GT 24-32,6 cm, a dla VT 20K - 30,0 cm [1]

19 Elementy deskowania: d) głowice - opadowa Rys. Głowica opadowa do stabilnego podpierania jednego lub dwóch dźwigarów GT 24 lub VT 20K. Minimalny zakład dźwigarów wynosi dla GT 24-32,6 cm, a dla VT 20K - 30,0 cm. Skok opadowy: 4 cm

20 Elementy deskowania: d) głowice - zaczepowa Rys. Głowica zaczepowa do pośredniego podpierania dźwigara GT 24 bez przybijania podpory do dźwigara

21 Elementy deskowania: e) akcesoria Rys. Widły montażowe do montażu deskowania MULTIFLEX z dźwigarami GT 24, VT 20K i VT 16K [1] Rys. Trójnóg do podpór, jako pomoc przy ustawianiu

22 Elementy deskowania: f) zastawki Rys. Kątownik zastawczy AW do zastawek brzegowych deskowania stropów i podciągów Słupek poręczy AW

23 Wariant II - deskowanie panelowe Rys. Deskowanie aluminiowe SKYDECK Elementy SKYDECK wykonane są z aluminium, żaden z nich nie waży więcej niż: 15 kg - ciężar dźwigara SLT, ciężar belki poprzecznej SBP - 9 kg

24 Deskowanie panelowe

25 Elementy deskowania: a) panele Rys. Aluminiowe deskowanie stropowe SKYDECK po lewej: zadeskowane; po prawej: głowica opadowa opuszczona

26 Elementy deskowania: b) dźwigarek Długości, cm Rys. Dźwigarek SLT SKYDECK. Poprzez swoją wysoką nośność zmniejsza ilość podpór. Konieczne są tylko 0,29 podpory/m².

27 Elementy deskowania: c) głowica Rys. Aluminiowe deskowanie stropowe SKYDECK po lewej: zadeskowane; po prawej: głowica opadowa opuszczona (6 cm) Rys. Głowica opadowa SFK umożliwia rozdeskowanie stropu już następnego dnia

28 Elementy deskowania: d) akcesoria Listwa osłonowa Rys. Listwa osłonowa SAL Długości: 150; 75; 37,5 cm

29 2.1. Identyfikacja procesu technologicznego Opisać, na podstawie literatury, jakie deskowania zostaną użyte, jak będą dostarczane na plac budowy, jak rozładowywane, czym się charakteryzują, wady, zalety, składowanie, itp. Opisać poszczególne elementy deskowania.

30 2.2. Podział procesu na operacje i parametry operacji Transport zewnętrzny Transport wewnętrzny Montaż deskowań Demontaż deskowań Środek transportu Odległość transportu L=. Prędkość jazdy Sprzęt (np. żuraw samochodowy) Żuraw lub ręcznie Żuraw lub ręcznie v śr =.

31 2.3. Obliczenie i zestawienie elementów deskowania Zebranie obciążeń ciężar własny deskowania g = (0,25; 0,40) kn/m 2 obciążenia podstawowe b = 26 kn/m 3 x d (grubość stropu) = kn/m 2 obciążenia zmienne p = 20% x b = kn/m 2 1,5 p 5,0 kn/m 2 obciążenie całkowite q = g + b + p = kn/m 2

32 Schemat deskowania stropu dźwigarkowego

33 Ustalenie dopuszczalnego rozstawu dźwigarów poprzecznych Rozstaw dźwigarów poprzecznych a warunkują: grubość stropu, cm wymiary i grubość stosowanych płyt poszycia, np. 150/50; 200/50; 250/50, grubość np. 21 mm Wielkość płyty poszycia Rozstaw dźwigarów poprzecznych, cm 150/50 75; /50 66,7; /50 62,5; 50

34 Ustalenie dopuszczalnego rozstawu dźwigarów podłużnych b (= rozpiętości dźwigarów poprzecznych) ze względu na dopuszczalną siłę przypodporową Q dop =11 kn ze względu na max. dopuszczalny moment zginający M dop = 5 knm ze względu na dopuszczalne ugięcie f dop = l/500

35 ze względu na dopuszczalną siłę przypodporową Q dop =11 kn l Q = 2*Q/q l l Q Q dop q dopuszczalna siła poprzeczna w dźwigarku, 11 kn obciążenie działające na dźwigarek, kn/m q = szerokość strefy działania betonu na dźwigarek podłużny L x grubość stropu d x ciężar żelbetu (26kN/m 3 ) x obciążenie ruchome (1,4) ze względu na ciężar człowieka, lub pompy lub przy betonowaniu pojemnikami

36 L- szerokość strefy działania betonu na dźwigarek poprzeczny:

37 ze względu na max. dopuszczalny moment zginający M dop = 5 knm l M = 40 q ql 2 = 8 5kNm l l M ze względu na dopuszczalne ugięcie f dop = l/500 l 5 ql 4... l f = = l= E I q l l f E moduł sprężystości, (np. E=7500 N/mm 2 ) I moment bezwładności (dla H20: I = 4290 cm 4 ) E I sztywność, knm 2

38 Z wartości l Q, l M i l f należy wybrać minimalną (wszystkie trzy warunki muszą być spełnione). Wartość ta jest równa rozstawowi dźwigarów podłużnych b. Wybieramy rozstaw dźwigarów głównych w zależności od geometrii deskowanego rzutu (nie większy niż dopuszczalny!)

39 Ustalenie rozstawu podpór c (= rozpiętości dźwigarów podłużnych) Wyliczamy q jak poprzednio zmieni się tylko szerokość strefy wpływu betonu Obliczamy l Q, l M i l f. Wielkość minimalna = rozstaw podpór c Podparcie dżwigarka w węzłach kratownicy (co 30 cm) Rys. Przykładowe rozmieszczenie podpór pod dźwigarkiem GT 24; głowice krzyżowe i zaczepowe

40 Zestawienie elementów deskowania a) Elementy wielokrotnego użytku Nr elementu Nazwa Nr katalogowy Ciężar elementu [kg] Cena elementu [zł] Liczba elementów [szt] Łączna cena elementów [zł] b) Elementy tracone Nr elementu Nazwa Nr katalogowy Ciężar elementu [kg] RAZEM: Cena elementu [zł] Liczba elementów [szt] Łączna cena elementów [zł] RAZEM:

41 2.4. Dobór maszyn i urządzeń do transportu deskowań Na podstawie zdobytej wiedzy i literatury dobrać maszyny i urządzenia do transportu, rozładunku i montażu deskowań 2.5. Kolejność montażu i demontażu elementów deskowania na podstawie DTR 2.6. BIOZ przy montażu i demontażu deskowań 2.7. Rysunki robocze

42 4. Analiza porównawcza wariantowych rozwiązań deskowania stropu

43 Kryteria porównawcze: 1. Kryterium techniczne wskaźnik zużycia elementów na 1 m 2 stropu (szt/m 2 ) 2. Kryterium czasowe wskaźnik pracochłonności na 1m 2 stropu (r-g/m 2 ) 3. Kryterium kosztowe wskaźnik kosztu zastosowania na 1 m 2 stropu (zł/m 2 )

44 Kryterium techniczne - wskaźnik zużycia elementów na 1 m 2 stropu Tab. Zestawienie zużycia elementów deskowań stropowych Deskowanie Powierzchnia do zadeskowania Wysokość kondygnacji Łączna liczba elementów Liczba elementów na 1m 2 stropu - [m 2 ] [m] [szt] [szt/m 2 ] Dźwigarkowe* Panelowe* h 1 h 2 h 1 h 2 * - podać konkretne systemy deskowań

45 Kryterium czasowe wskaźnik pracochłonności na 1m 2 stropu Tab. Zestawienie pracochłonności deskowań stropowych Deskowanie Powierzchnia do zadeskowania Wysokość kondygnacji Czas zadeskowania** 1m 2 stropu Czas zadeskowania** całości stropu - [m 2 ] [m] [r-g/m 2 ] [r-g] Dźwigarkowe* Panelowe* h 1 h 2 h 1 h 2 * - podać konkretne systemy deskowań ** - na czas zadeskowania składają się: transport, montaż, demontaż, czyszczenie

46 Kryterium kosztowe Koszt miesięcznej dzierżawy deskowania: K D = C x 4% (za m-c dla deskowań stropowych) = zł/m-c C- łączna cena elementów wielokrotnego użytku, zł Koszt miesięcznej dzierżawy z podatkiem VAT: K DVAT = K D + K D * 23% =. zł/m-c Koszt elementów traconych: K t =. zł Koszt elementów traconych z podatkiem VAT: K tvat = K t + K t x23% =. zł Całkowity miesięczny koszt zastosowania deskowania: K c = K DVAT + K tvat =.. zł/m-c

47 Kryterium kosztowe Wskaźnik kosztu zastosowania deskowania na 1m 2 stropu: W K = (K c * t)/p =..zł/m 2 K c t całkowity miesięczny koszt zastosowania deskowania czas dzierżawy, m-c P powierzchnia do zadeskowania, m 2

48 Kryterium kosztowe wskaźnik kosztu zastosowania na 1 m 2 stropu Tab. Zestawienie kosztów zastosowania deskowań stropowych Deskowanie Powierzchnia do zadeskowania Wysokość kondygna cji Czas dzierżawy Koszt dzierżawy Koszt dzierżawy deskowania K D Koszt elementów traconych Wskaźnik kosztu zastosowania na 1 m 2 - [m 2 ] [m] [m-c] [zł/m-c] [zł] [zł] [zł/m 2 ] Dźwigar kowe Panelo we h 1 h 2 h 1 h 2

49 Wykresy porównawcze z omówieniem i wnioski końcowe!!!
