1 PERI LIDER TECHNOLOGII SAMOCZYNNEGO WSPINANIA DOŚWIADCZENIE, WIEDZA, INNOWACJA PERI POLSKA Sp. z o.o., ul. Stołeczna 62, Płochocin, Streszczenie: W centrum Wrocławia powstaje najwyższy w Polsce kompleks handlowo-apartamentowy SKY TOWER. Budowa składa się z części handlowej o powierzchni m 2, 18-kondygnacyjnego biurowca oraz budynku wieżowego o łącznej wysokości 212 m. Z uwagi na skomplikowaną i wymagającą konstrukcję obiektu Wykonawca zdecydował się na zastosowanie bezpiecznej i niezależnej od pracy żurawia kombinacji systemów samoczynnego wspinania. PERI wdrożyło system osłon zabezpieczających RCS z sprefabrykowanym deskowaniem VARIO do formowania belki obwodowej oraz system samoczynnego wspinania ACS wraz z deskowaniem ramowym TRIO do wykonania trzonu obiektu. Zastosowanie tej technologii w połączeniu z szybkim w montażu systemem stropowym SKYDECK pozwala Wykonawcy na realizację kondygnacji w cyklu 5-dniowym. 1. Wprowadzenie Postęp jaki dokonuje się obecnie w dziedzinie architektury wyznacza przyszły kierunek rozwoju budownictwa. Wielkie budowle, które jeszcze całkiem niedawno były niewyobrażalne, powstają na całym świecie o kształcie, wielkości i wysokości przewyższającym dotychczasowe możliwości. Inwestorzy i architekci prześcigają się w realizacji wyjątkowych projektów i równocześnie zwiększają wymagania efektywności czasu, bezpieczeństwa i ekonomiczności realizowanej budowy. To z kolei stawia ambitne zadania przed Wykonawcami i dostawcami najbardziej zaawansowanych technologii. Dotyczy to zwłaszcza realizacji budynków i obiektów o znacznych wysokościach. PERI jest największym na świecie producentem technologii deskowań i rusztowań. Ponad czterdziestoletnia praca specjalistów, ich przełomowe wynalazki i innowacje przyczyniają się do usprawniania i racjonalizacji procesów budowlanych. PERI jest niekwestionowanym liderem w zakresie nowych technologii i od początku swojej działalności przeznacza znaczne środki na rozwiązania innowacyjne oraz stale doskonali i rozwija sprawdzone systemy. Dotyczy to wszystkich rodzajów budownictwa, a w szczególności budownictwa inżynieryjnego. Opracowanie przez PERI technologii samoczynnego wspinania znacznie usprawniło realizację skomplikowanych konstrukcji inżynierskich. Stosowane rozwiązania PERI ACS Automatic Climbing System oraz RCS Rail Climbing System to produkty wiodącej techniki inżynierskiej oparte na wieloletnim doświadczeniu zdobytym w trakcie licznych inwestycji. PERI jako prekursor i niekwestionowany lider w dziedzinie nowoczesnej techniki deskowań od ponad 40 lat zwiększa innowacje w tym obszarze, dzięki czemu zapewnia ekonomiczność, szybkość oraz bezpieczeństwo prowadzenia robót przy wznoszeniu obiektów wysokich. PERI Polska ma tutaj szczególne doświadczenie zdobywane przez wiele lat przy kluczowych inwestycjach w Polsce oraz biorąc udział w projektach międzynarodowych. Dzięki temu gwarantuje sowim partnerom pewną, bezpieczną i terminową realizacje powierzonych zadań. Dowodem tego są setki mostów i innych obiektów inżynierskich zrealizowanych z zastosowaniem systemów PERI. 2. Systemy deskowań i rusztowań PERI optymalne rozwiązania dla każdej budowy Pierwszym etapem jest profesjonalny dialog z klientem. Na podstawie zebranych informacji opracowano założenia potrzebne do przygotowania rozwiązań technologicznych dla poszczególnych elementów budowli. Tym samym budynek został podzielony na kilka zadań podlegających opracowaniu w wariantach podlegających analizie mającej na celu wyważony stosunek ceny do usługi. Zadania technologiczne zostały podzielona na: ściany trzonu rozwiązania w systemach VARIO i TRIO, pomosty samoczynnego wspinania z platformami do formowania ścian trzonu w systemie ACS, pozostałe ściany rozwiązania w systemach VARIO i TRIO, słupy rozwiązania w systemach VARIO i TRIO, stropy rozwiązania w systemach MULTIFLEX i SKYDECK, szczelne osłonięcie stanowisk pracy wraz z pomostami roboczymi w system RCS. ARTYKUŁ SPONSOROWANY 437

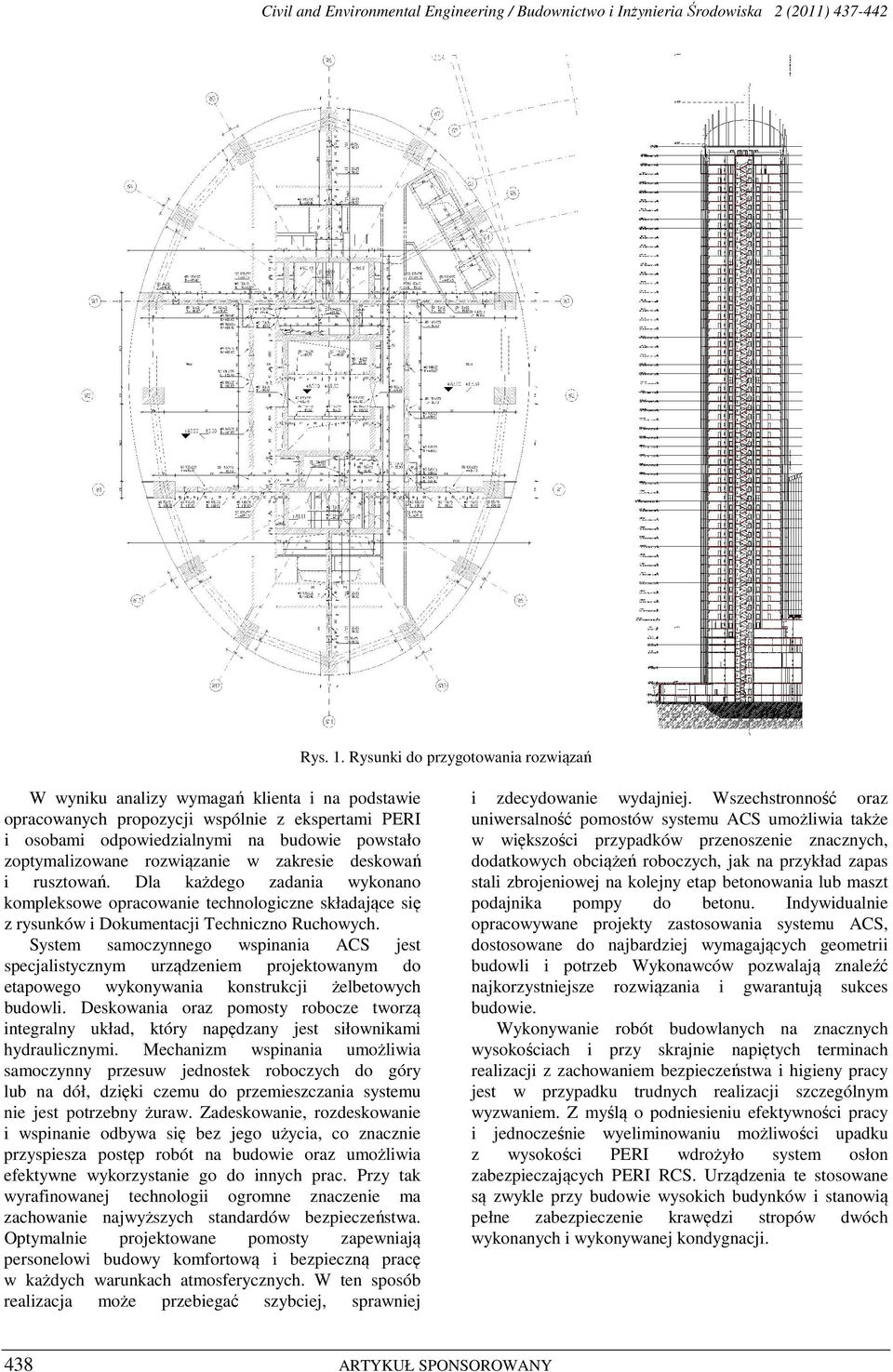

2 Civil and Environmental Engineering / Budownictwo i Inżynieria Środowiska 2 (2011) Rys. 1. Rysunki do przygotowania rozwiązań W wyniku analizy wymagań klienta i na podstawie opracowanych propozycji wspólnie z ekspertami PERI i osobami odpowiedzialnymi na budowie powstało zoptymalizowane rozwiązanie w zakresie deskowań i rusztowań. Dla każdego zadania wykonano kompleksowe opracowanie technologiczne składające się z rysunków i Dokumentacji Techniczno Ruchowych. System samoczynnego wspinania ACS jest specjalistycznym urządzeniem projektowanym do etapowego wykonywania konstrukcji żelbetowych budowli. Deskowania oraz pomosty robocze tworzą integralny układ, który napędzany jest siłownikami hydraulicznymi. Mechanizm wspinania umożliwia samoczynny przesuw jednostek roboczych do góry lub na dół, dzięki czemu do przemieszczania systemu nie jest potrzebny żuraw. Zadeskowanie, rozdeskowanie i wspinanie odbywa się bez jego użycia, co znacznie przyspiesza postęp robót na budowie oraz umożliwia efektywne wykorzystanie go do innych prac. Przy tak wyrafinowanej technologii ogromne znaczenie ma zachowanie najwyższych standardów bezpieczeństwa. Optymalnie projektowane pomosty zapewniają personelowi budowy komfortową i bezpieczną pracę w każdych warunkach atmosferycznych. W ten sposób realizacja może przebiegać szybciej, sprawniej i zdecydowanie wydajniej. Wszechstronność oraz uniwersalność pomostów systemu ACS umożliwia także w większości przypadków przenoszenie znacznych, dodatkowych obciążeń roboczych, jak na przykład zapas stali zbrojeniowej na kolejny etap betonowania lub maszt podajnika pompy do betonu. Indywidualnie opracowywane projekty zastosowania systemu ACS, dostosowane do najbardziej wymagających geometrii budowli i potrzeb Wykonawców pozwalają znaleźć najkorzystniejsze rozwiązania i gwarantują sukces budowie. Wykonywanie robót budowlanych na znacznych wysokościach i przy skrajnie napiętych terminach realizacji z zachowaniem bezpieczeństwa i higieny pracy jest w przypadku trudnych realizacji szczególnym wyzwaniem. Z myślą o podniesieniu efektywności pracy i jednocześnie wyeliminowaniu możliwości upadku z wysokości PERI wdrożyło system osłon zabezpieczających PERI RCS. Urządzenia te stosowane są zwykle przy budowie wysokich budynków i stanowią pełne zabezpieczenie krawędzi stropów dwóch wykonanych i wykonywanej kondygnacji. 438 ARTYKUŁ SPONSOROWANY

3 Michał BASZEŃ Rys. 2. Przykładowe rysunki ofertowe dla pomostów ACS System RCS to nie tylko osłona przed wiatrem i innymi czynnikami atmosferycznymi, ale dzięki swojej kompleksowej konstrukcji spełnia także dodatkowe funkcje pomostów do schodni roboczych, platform do transportu materiału oraz nośnych układów wsporczych przy wykonawstwie elementów żelbetowych. Mobilny system napędu wspinania z agregatem hydraulicznym umożliwia przestawianie poszczególnych jednostek bez użycia żurawia. W związku z tym nakłady kosztowe na zastosowanie hydrauliki są minimalne i opłacalne również dla budynków o mniejszych wysokościach. System spełniał podwójną rolę: deskowania podciągów obwodowych oraz osłonięcia stanowisk pracy cieśli i zbrojarzy. Zastosowanie tego rozwiązania pozwoliło na znaczne zwiększenie bezpieczeństwa, efektywniejsze wykonywanie prac oraz przyczyniło się do skrócenia czasu budowy, co w konsekwencji gwarantowało osiągniecie zamierzonych celów. ARTYKUŁ SPONSOROWANY 439

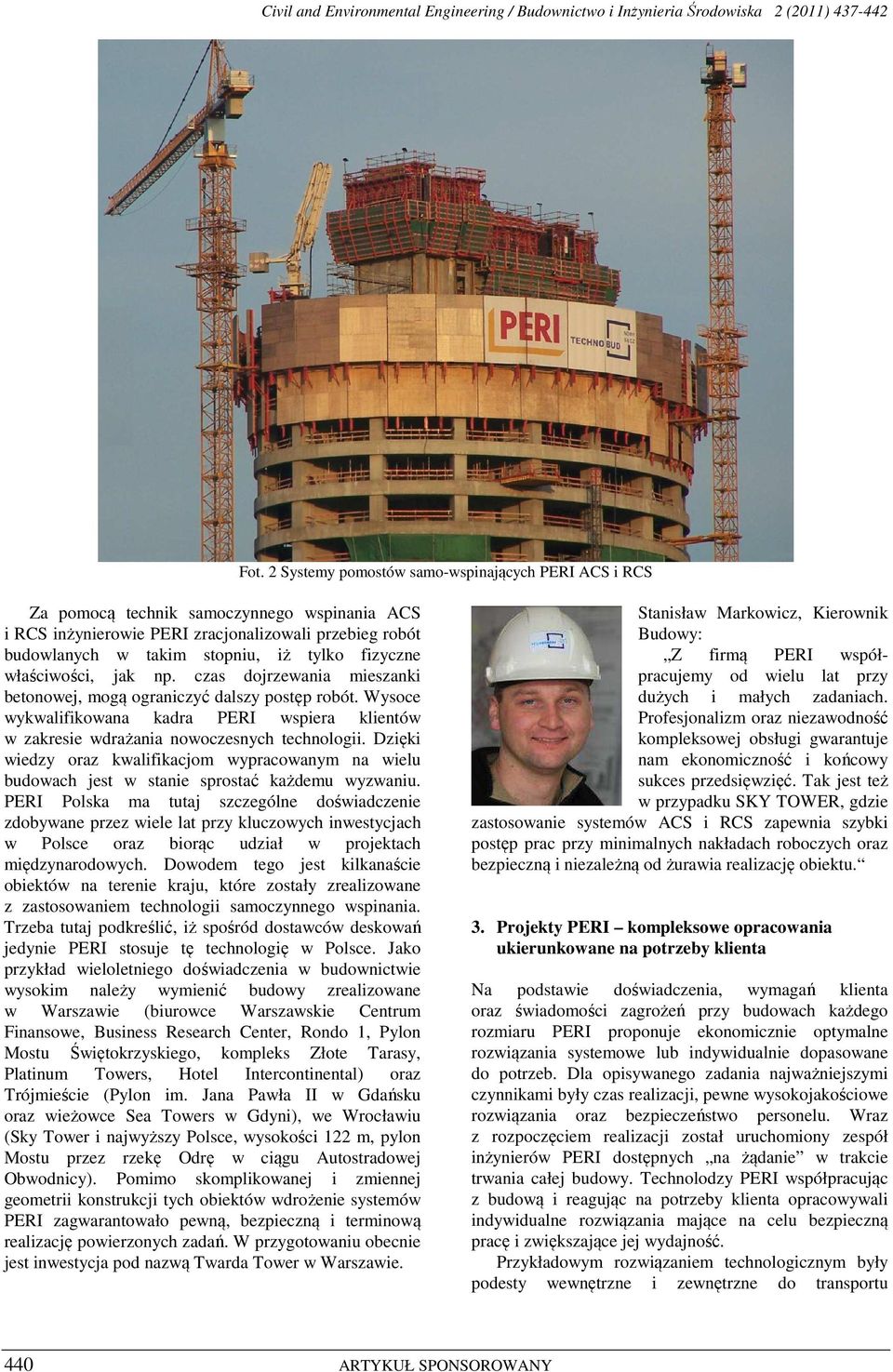

4 Civil and Environmental Engineering / Budownictwo i Inżynieria Środowiska 2 (2011) Fot. 2 Systemy pomostów samo-wspinających PERI ACS i RCS Za pomocą technik samoczynnego wspinania ACS i RCS inżynierowie PERI zracjonalizowali przebieg robót budowlanych w takim stopniu, iż tylko fizyczne właściwości, jak np. czas dojrzewania mieszanki betonowej, mogą ograniczyć dalszy postęp robót. Wysoce wykwalifikowana kadra PERI wspiera klientów w zakresie wdrażania nowoczesnych technologii. Dzięki wiedzy oraz kwalifikacjom wypracowanym na wielu budowach jest w stanie sprostać każdemu wyzwaniu. PERI Polska ma tutaj szczególne doświadczenie zdobywane przez wiele lat przy kluczowych inwestycjach w Polsce oraz biorąc udział w projektach międzynarodowych. Dowodem tego jest kilkanaście obiektów na terenie kraju, które zostały zrealizowane z zastosowaniem technologii samoczynnego wspinania. Trzeba tutaj podkreślić, iż spośród dostawców deskowań jedynie PERI stosuje tę technologię w Polsce. Jako przykład wieloletniego doświadczenia w budownictwie wysokim należy wymienić budowy zrealizowane w Warszawie (biurowce Warszawskie Centrum Finansowe, Business Research Center, Rondo 1, Pylon Mostu Świętokrzyskiego, kompleks Złote Tarasy, Platinum Towers, Hotel Intercontinental) oraz Trójmieście (Pylon im. Jana Pawła II w Gdańsku oraz wieżowce Sea Towers w Gdyni), we Wrocławiu (Sky Tower i najwyższy Polsce, wysokości 122 m, pylon Mostu przez rzekę Odrę w ciągu Autostradowej Obwodnicy). Pomimo skomplikowanej i zmiennej geometrii konstrukcji tych obiektów wdrożenie systemów PERI zagwarantowało pewną, bezpieczną i terminową realizację powierzonych zadań. W przygotowaniu obecnie jest inwestycja pod nazwą Twarda Tower w Warszawie. Stanisław Markowicz, Kierownik Budowy: Z firmą PERI współpracujemy od wielu lat przy dużych i małych zadaniach. Profesjonalizm oraz niezawodność kompleksowej obsługi gwarantuje nam ekonomiczność i końcowy sukces przedsięwzięć. Tak jest też w przypadku SKY TOWER, gdzie zastosowanie systemów ACS i RCS zapewnia szybki postęp prac przy minimalnych nakładach roboczych oraz bezpieczną i niezależną od żurawia realizację obiektu. 3. Projekty PERI kompleksowe opracowania ukierunkowane na potrzeby klienta Na podstawie doświadczenia, wymagań klienta oraz świadomości zagrożeń przy budowach każdego rozmiaru PERI proponuje ekonomicznie optymalne rozwiązania systemowe lub indywidualnie dopasowane do potrzeb. Dla opisywanego zadania najważniejszymi czynnikami były czas realizacji, pewne wysokojakościowe rozwiązania oraz bezpieczeństwo personelu. Wraz z rozpoczęciem realizacji został uruchomiony zespół inżynierów PERI dostępnych na żądanie w trakcie trwania całej budowy. Technolodzy PERI współpracując z budową i reagując na potrzeby klienta opracowywali indywidualne rozwiązania mające na celu bezpieczną pracę i zwiększające jej wydajność. Przykładowym rozwiązaniem technologicznym były podesty wewnętrzne i zewnętrzne do transportu 440 ARTYKUŁ SPONSOROWANY

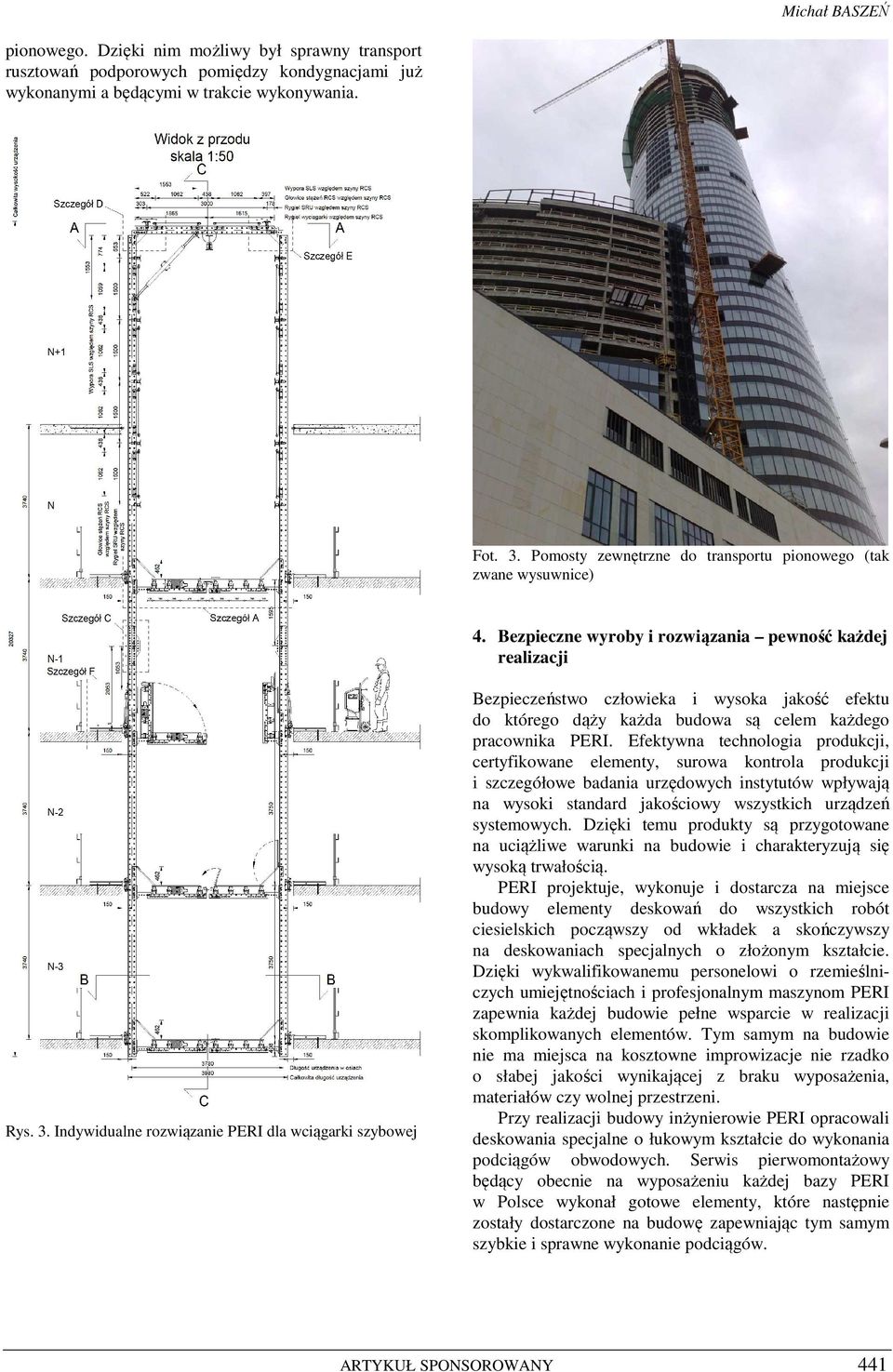

5 Michał BASZEŃ pionowego. Dzięki nim możliwy był sprawny transport rusztowań podporowych pomiędzy kondygnacjami już wykonanymi a będącymi w trakcie wykonywania. Fot. 3. Pomosty zewnętrzne do transportu pionowego (tak zwane wysuwnice) 4. Bezpieczne wyroby i rozwiązania pewność każdej realizacji Rys. 3. Indywidualne rozwiązanie PERI dla wciągarki szybowej Bezpieczeństwo człowieka i wysoka jakość efektu do którego dąży każda budowa są celem każdego pracownika PERI. Efektywna technologia produkcji, certyfikowane elementy, surowa kontrola produkcji i szczegółowe badania urzędowych instytutów wpływają na wysoki standard jakościowy wszystkich urządzeń systemowych. Dzięki temu produkty są przygotowane na uciążliwe warunki na budowie i charakteryzują się wysoką trwałością. PERI projektuje, wykonuje i dostarcza na miejsce budowy elementy deskowań do wszystkich robót ciesielskich począwszy od wkładek a skończywszy na deskowaniach specjalnych o złożonym kształcie. Dzięki wykwalifikowanemu personelowi o rzemieślniczych umiejętnościach i profesjonalnym maszynom PERI zapewnia każdej budowie pełne wsparcie w realizacji skomplikowanych elementów. Tym samym na budowie nie ma miejsca na kosztowne improwizacje nie rzadko o słabej jakości wynikającej z braku wyposażenia, materiałów czy wolnej przestrzeni. Przy realizacji budowy inżynierowie PERI opracowali deskowania specjalne o łukowym kształcie do wykonania podciągów obwodowych. Serwis pierwomontażowy będący obecnie na wyposażeniu każdej bazy PERI w Polsce wykonał gotowe elementy, które następnie zostały dostarczone na budowę zapewniając tym samym szybkie i sprawne wykonanie podciągów. ARTYKUŁ SPONSOROWANY 441

6 Civil and Environmental Engineering / Budownictwo i Inżynieria Środowiska 2 (2011) Rys. 4. Rozwiązanie PERI dla deskowań podciągów obwodowych z pomostami RCS Fot. 4. Deskowania specjalne wykonane w bazie PERI 5. Logistyka sprawne wspieranie potrzeb każdej realizacji Największy na świecie park dzierżawny, międzynarodowa sieć logistyczna, rozbudowane regionalne centra serwisowe w pobliżu dużych aglomeracji umożliwiają zaopatrywanie naszych klientów niezawodnie, szybko i elastycznie. Przy każdej realizacji inwestycji na jej koszt wpływa przede wszystkim czas. Dlatego każda baza PERI w Polsce jest przygotowana do realizacji celów budowy: wysokiej jakości deskowania, w umówionym terminie i w ilości zapewniającej ciągłość realizacji. Obecnie na budowach w Polsce obsługiwanych jest logistycznie około ton deskowań i rusztowań PERI miesięcznie tym samym Centra Logistyczne są w stanie realizować jakość PERI dla każdego Klienta i w każdym momencie. 442 ARTYKUŁ SPONSOROWANY
