1 BUDOWNICTWO I KONSTRUKCJE INŻYNIERSKIE dr inż. Monika Siewczyńska

2 Plan wykładów 1. Podstawy projektowania 2. Schematy konstrukcyjne 3. Elementy konstrukcji 4. Materiały budowlane 5. Rodzaje konstrukcji 6. Obiekty inżynierskie

3 Rodzaje konstrukcji Porównanie ciężaru konstrukcji: Murowe 0,006 1/m Żelbetowe 0,002 1/m Stalowe 0,0003 0,0005 1/m Drewniane 0,0006 1/m Wskaźnik lekkości = ciężar własny / naprężenie graniczne

4 Rodzaje konstrukcji Murowe Żelbetowe Stalowe Drewniane

5 Żelbet Żelbet - jest materiałem kompozytowym, powstającym przez połączenie warstwy betonu z odpowiednimi elementami stalowymi Beton przenosi naprężenia ściskające, jest kruchy, wytrzymałość na rozciąganie jest bardzo mała Stalowe elementy zatopione w betonie zbrojenie przenoszą obciążenia rozciągające Najczęściej stosuje się stalowe pręty, ale także siatki, struny, kable i linki Współpraca obydwu materiałów jest możliwa dzięki przyczepności betonu do powierzchni stali (często stosuje się pręty żebrowane, aby zwiększyć powierzchnię kontaktu między tymi dwoma materiałami)

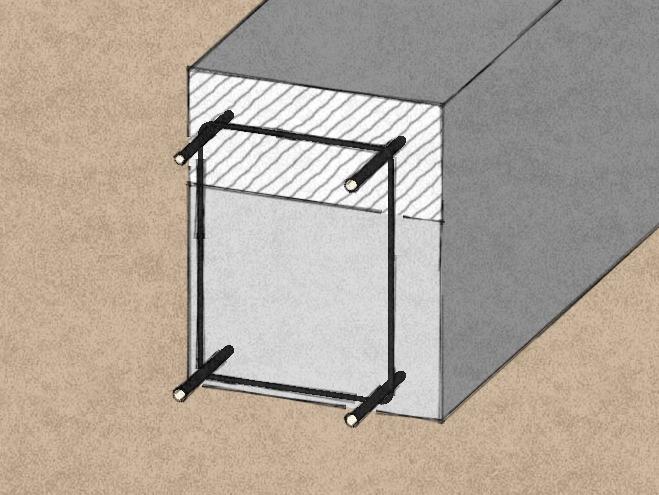

6 Żelbet Rys przekrój elementu obliczeniowego ze zbrojeniem

7 Fundamenty żelbetowe Beton podkładowy ochrona dla układanego wykopie zbrojenia Fundamenty: Betonowe Żelbetowe

8 Fundamenty grupowe Ławy pod rzędem słupów, zbrojenie poprzeczne i podłużne

9 Fundamenty prefabrykowane Stopy kielichowe

10 Fundamenty płytowe

11 Fundamenty na palach

12 Ściany szczelinowe

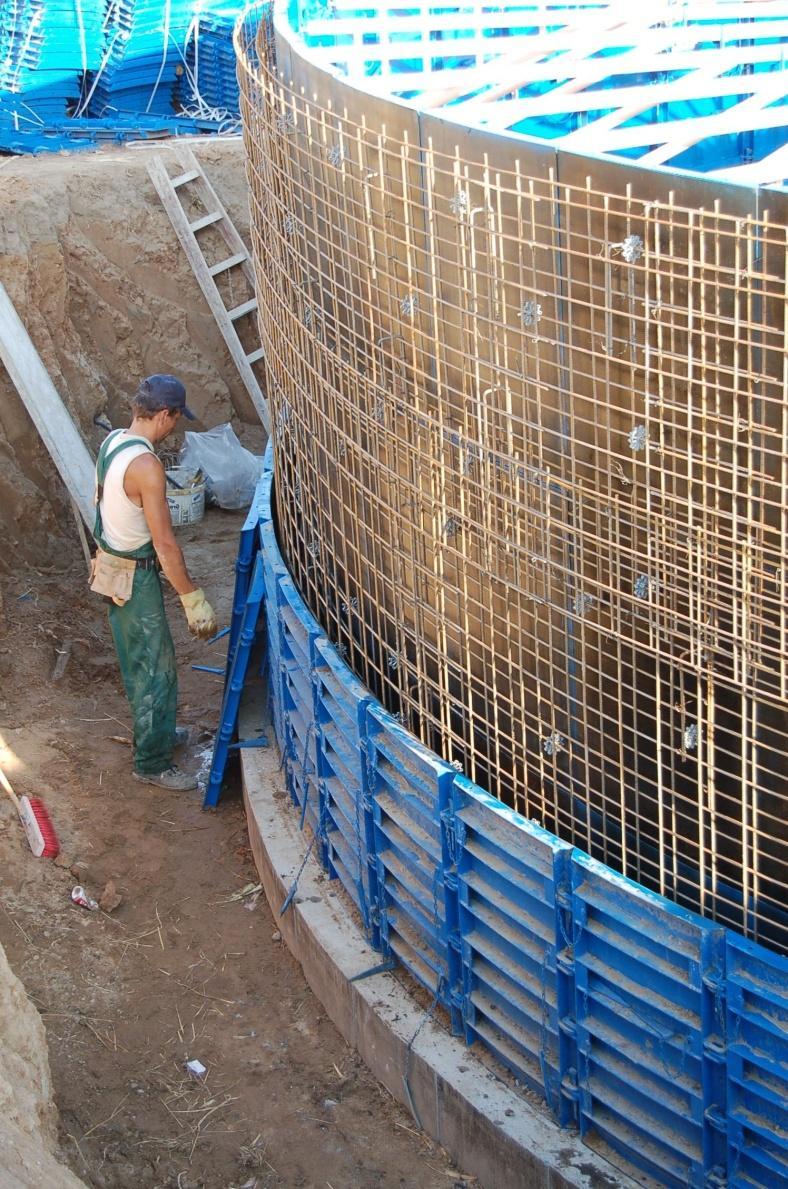

13 Ściany betonowe i żelbetowe Min. grubość 12 cm Warunki dla ścian usztywniających

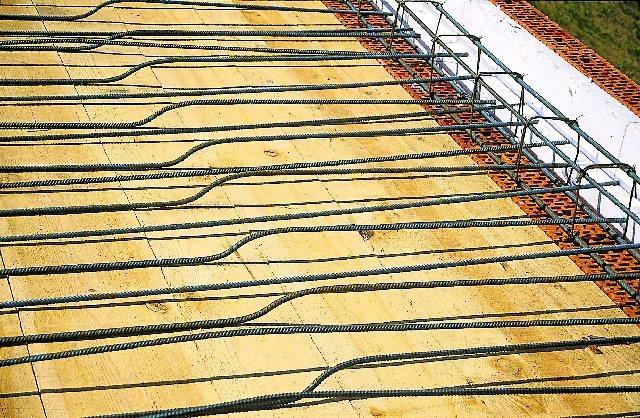

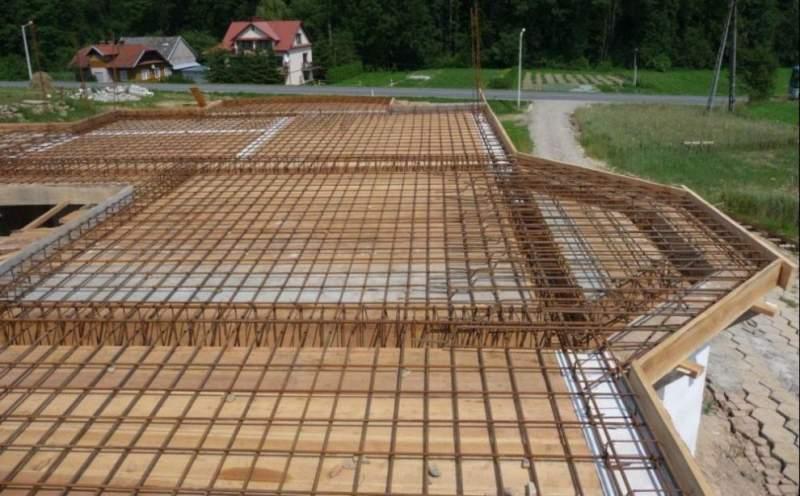

14 Stropy żelbetowe Monolityczne zbrojone: Jednokierunkowo Krzyżowo Zbrojenie główne i rozdzielcze Betonowane łącznie z wieńcem

15 Stropy żelbetowe Płytowo-belkowe obciążenie przekazywane jest na płytę, a ta przenosi je na belki (żebra) Belki pracują jako przekroje teowe Płyty zginane: Jednokierunkowo Dwukierunkowo

16 Stropy grzybkowe Konstrukcja płyty krzyżowo zbrojonej opartej wprost na słupach ze specjalnie ukształtowanymi głowicami

17 Schody żelbetowe Płytowe Płytowo-belkowe Wspornikowe Zbrojenie oblicza się dla schematu płyty załamanej schodów: Płytowych Płytowych z ukrytą belką spocznikową Policzkowych

18 Schody żelbetowe Płytowe

19 Schody żelbetowe płytowe z ukrytą belką spocznikową

20 Schody żelbetowe policzkowe

21 Budynki uprzemysłowione Prefabrykaty: drobnowymiarowe do 200 kg Średniowymiarowe kg Wielkowymiarowe powyżej 1000 kg Blokowe ścienne - wielkoblokowe Płytowe ścienne, stropowe, dachowe wielkopłytowe Prętowe belki, słupy, nadproża, wiązary

22 Budynki uprzemysłowione Wielkoblokowy Wielkopłytowy

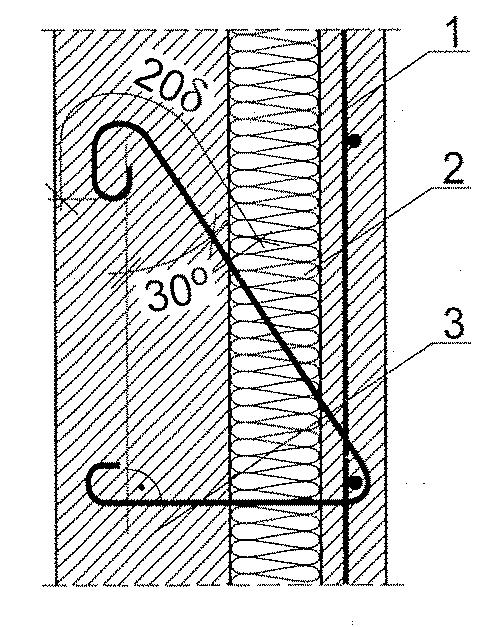

23 Budynki uprzemysłowione Płyty ścienne: Zwykle trójwarstwowe: Konstrukcyjna nośna Izolacja termiczna Warstwa elewacyjna zespolona z konstrukcyjną Warstwa wewnętrzna przenosi obciążenia z wyższych kondygnacji Warstwa elewacyjna przenosi obciążenia wiatrem

24 Budynki uprzemysłowione Połączenia prefabrykatów muszą: Przenieść takie siły i momenty, jakie powstają w układzie monolitycznym Spełniać warunki izolacyjności termicznej Spełniać warunki szczelności Spełniać warunki izolacyjności akustycznej Zachować sztywność przestrzenną budynku

25 Budynki uprzemysłowione

26 Budynki uprzemysłowione Konstrukcje szkieletowe

27 Budynki uprzemysłowione Dźwigary dachowe: Belki strunobetonowe dwuteowe duże rozpiętości (10 50 m)

28 Budynki uprzemysłowione Prefabrykowane płyty żelbetowe i sprężone: Płyty żebrowe Płyty kanałowe

29 Budynki uprzemysłowione Stropy zespolone typu Filigran prefabrykowana płyta dolna z zabetonowanymi kratownicami Na budowie dodaje się brojenie styków płyt, ewentualnego zbrojenia górnego oraz zbrojenie wieńców i całość zalewa mieszanką betonową Dowolny kształt Możliwość przeprowadzenia instalacji wewnątrz stropu i przez płytę na etapie projektowania!!!

30 Budynki uprzemysłowione Stropowe płyty sprężone: Duże rozpiętości Niska odporność ogniowa Możliwość klawiszowania

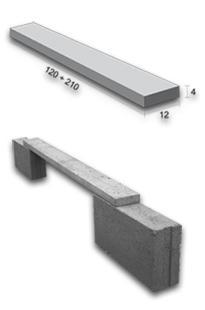

31 Budynki uprzemysłowione Nadproża żelbetowe typu L-19: D drzwiowe N okienne, ściany obciążone stropami S okienne, ściany nieobciążone stropami Nadproża do ścianek działowych

32 Budynki wysokie Pod względem statycznym budynek wysoki jest wspornikiem. Trzeba zapewnić właściwe zakotwienie w gruncie Kondygnacje podziemne, często w postaci skrzyni (2 5, a nawet 10 kondygnacji podziemnych) Spodnia płyta ma dużą grubość i musi być betonowana bez przerw technologicznych Duża głębokość posadowienia zabezpieczenie otoczenia gruntu przez ścianki szczelinowe później jako konstrukcja ścian

33 Budynki wysokie Posadowienie pośrednie: Kesony Pale Ściany szczelinowe

34 Budynki wysokie Typy konstrukcji: Trzonowo-ramowe Z wysięgnikami Powłokowe Trzonowo-powłokowe

35 Budynki wysokie Trzonowo-ramowe

36 Budynki wysokie Z wysięgnikami

37 Budynki wysokie Powłokowe

38 Budynki wysokie Trzonowo-powłokowe
