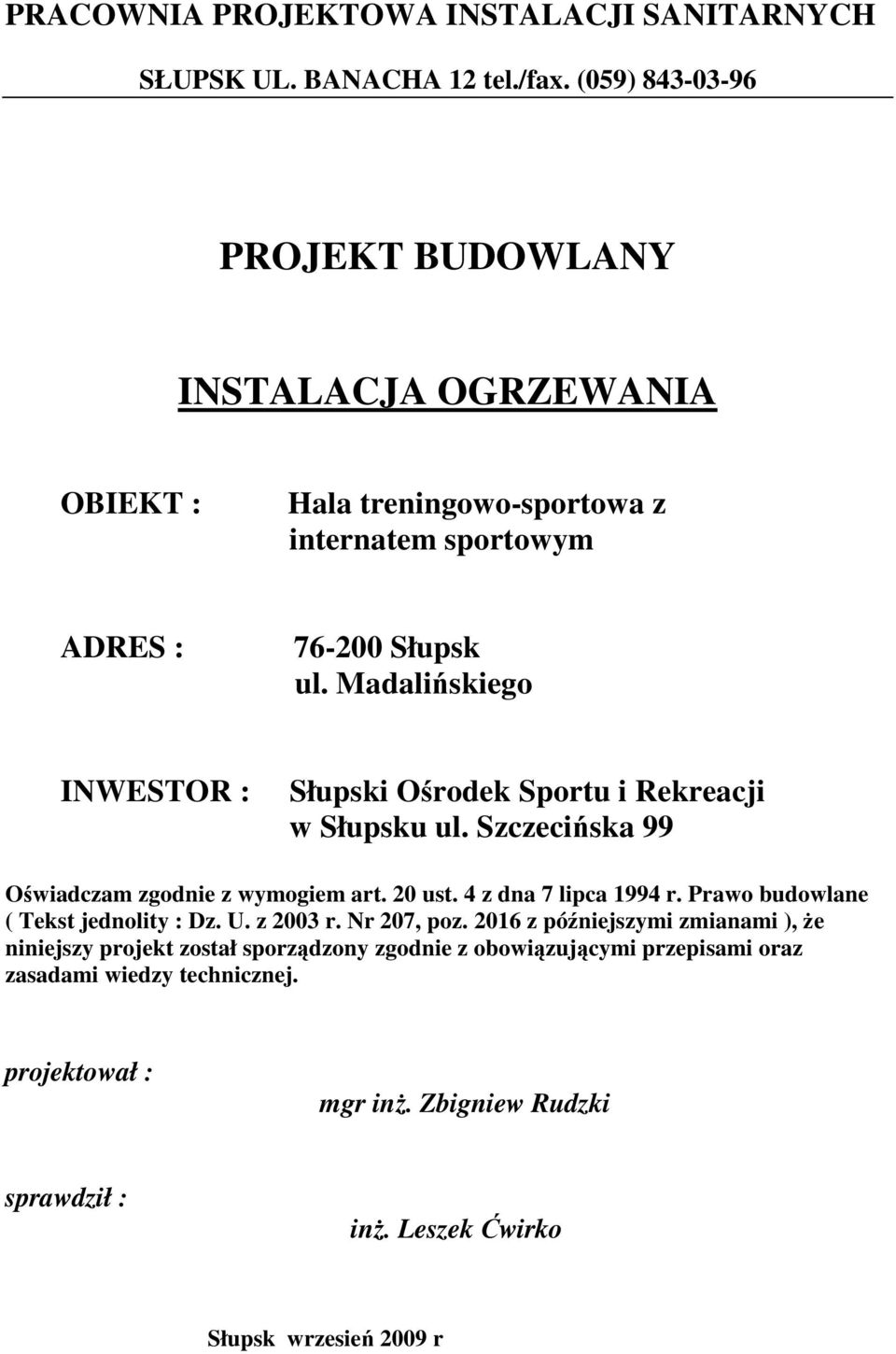

1 PRACOWNIA PROJEKTOWA INSTALACJI SANITARNYCH SŁUPSK UL. BANACHA 12 tel./fax. (059) PROJEKT BUDOWLANY INSTALACJA OGRZEWANIA OBIEKT : Hala treningowo-sportowa z internatem sportowym ADRES : Słupsk ul. Madaliskiego INWESTOR : Słupski Orodek Sportu i Rekreacji w Słupsku ul. Szczeciska 99 Owiadczam zgodnie z wymogiem art. 20 ust. 4 z dna 7 lipca 1994 r. Prawo budowlane ( Tekst jednolity : Dz. U. z 2003 r. Nr 207, poz z póniejszymi zmianami ), e niniejszy projekt został sporzdzony zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej. projektował : mgr in. Zbigniew Rudzki sprawdził : in. Leszek wirko Słupsk wrzesie 2009 r

2 OPIS TECHNICZNY DO PROJEKTU INSTALACJI C.O. A/. TEMAT I ZAKRES OPRACOWANIA Tematem opracowania jest projekt instalacji ogrzewania w projektowanym budynku. Zakres opracowania obejmuje : - instalacj ogrzewania grzejnikowego - zasilanie nagrzewnic wentylacyjnych B/. PODSTAWA OPRACOWANIA Projekt opracowano w oparciu o : - projekt architektoniczno-budowlany budynku - projekt wod kan. budynku - projekt wentylacji mechanicznej C/. ZAWARTO OPRACOWANIA - cz opisowa uwagi ogólne instalacja c.o. grzejnikowa zasilanie nagrzewnic central wentylacyjnych - rysunki techniczne 1 - rzut przyziemia - instalacja c.o. 1 : rzut parteru - instalacja c.o. 1 : rzut I pitra - instalacja c.o. 1 : rozwinicie instalacji c.o. 1 : rozwinicie zasilanie central wentylacyjnych 1 : schemat szafek c.o. zasilajcych grzejniki 1 : 20

3 1.0/. Uwagi ogólne 2 Niniejsze opracowanie obejmuje zakresem instalacj ogrzewania oraz zasilanie w ciepło nagrzewnic central wentylacyjnych. ródłem ciepła dla projektowanego budynku bdzie wzeł cieplny zasilany z miejskiej sieci cieplnej wysokich parametrów. Ciepła woda uytkowa równie z wzła cieplnego. Dostaw kompleksow ciepła do obiektu wraz z doprowadzeniem i opracowaniem technicznym wzła cieplnego Inwestor zlecił do SYDKRAFT S-ka z o.o. w Słupsku. Projekt wzła cieplnego o osobnym opracowaniu. Ogrzewanie projektowanego budynku sali sportowej rozwizano za pomoc dwóch systemów grzewczych : - system ogrzewania powietrznego przy pomocy dachowych central wentylacyjnych typu GOLEM ( z odzyskiem ciepła) w pomieszczeniu sali sportowo-treningowej wg P.T. wentylacji. - system ogrzewania grzejnikowego w pomieszczeniach mieszkalnych, socjalno-bytowych oraz pozostałych pomieszczeniach obiektu połczony z systemem wentylacji z odzyskiem ciepła. Ogrzewanie grzejnikowe zaprojektowano w systemie dwururowym, zamknitym, pompowym oraz rozdzielaczowym. Generalnie przewiduje si ogrzewanie pomieszcze za pomoc grzejników w systemie PURMO HKS. Czynnikiem grzewczym bdzie woda o parametrach 80/65 o C. W pomieszczeniu wzła naley wydzieli osobne gałzie dla potrzeb ogrzewania grzejnikowego oraz zasilania central wentylacyjnych i przygotowania ciepłej wody uytkowej. Niniejsze opracowanie obejmuje ogrzewanie grzejnikowe oraz zasilanie central wentylacyjnych rozmieszczonych w obiekcie. Bilans ciepła : Zapotrzebowanie ciepła : - instalacja grzejnikowa c.o. w cz. socjalnej i internacie Q = 88,50 kw. - wentylacja + ogrzewanie sali sportowo-treningowej Q = 181,00 kw Łczne zapotrzebowanie ciepła dla c.o. i wentylacji Q = 269,50 kw 2.0/. INSTALACJA C.O. GRZEJNIKOWA SYSTEM ( PURMO HKS ) Układ ogrzewania jest nastpujcy : -w pomieszczeniu wzła wydzielony bdzie osobny obieg c.o. dla potrzeb ogrzewania grzejnikowego -osobn sieci przewodów rozprowadzajcych ciepło doprowadzono rozdzielaczy c.o. umieszczonych w szafkach ciennych - z rozdzielaczy c.o. ciepło doprowadzono do grzejników indywidualn par przewodów

4 Sie przewodów rozprowadzajcych - poziomy 3 Przewody główne rozprowadzajce naley prowadzi na kondygnacji przyziemia przez korytarze budynku pod stropem w przestrzeni stropu podwieszonego. W czciach, gdzie nie ma stropu podwieszonego przewody c.o. naley obudowa płyt gips-karton. Przewody c.o. prowadzi obok innych np. przewodów wod- kan. Z instalacji rozprowadzajcej zasilane s rozdzielacze c.o. umieszczone w szafkach ciennych. Główne przewody zasilajce zaprojektowano z rur stalowych czarnych instalacyjnych. Połczenia rur za pomoc spawania, a zmiany kierunków za pomoc kolan gitych. Przewody mocowa do cian za pomoc uchwytów, a do sufitów za pomoc wieszaków. Podejcia do rozdzielaczy wykona z zastosowaniem odsadzki. Przejcia przez ciany i stropy wykona w tulejach ochronnych. Przewody prowadzi ze spadkami pokazanymi na rysunkach w kierunku pomieszczenia kotłowni. Automatyczne odpowietrzniki instalowa w najwyszych, a zawory spustowe w najniszych punktach instalacji Piony Piony c.o. zaprojektowano dla potrzeb zasilania rozdzielaczy c.o. Piony poprowadzono w bruzdach ciennych. Naley je wykona z rur stalowych czarnych łczonych przez spawanie. Pion zasilajcy prowadzi z prawej strony, a powroty z lewej. Na zakoczeniu pionu zasilajcego zamontowa automatyczny odpowietrznik z zaworem stopowym Podejcia do rozdzielaczy c.o Odcinki rur łczce poziomy główne z rozdzielaczami wykona z rur stalowych instalacyjnych. Przewody te prowadzi w bruzdach ciennych. Na przewodzie zasilajcym przewidziano zamontowanie zaworu kulowego przelotowego. Na przewodzie powrotnym naley zamontowa zawór regulacyjny przepływu typu STAD. Rozdzielacze obwodowe c.o. i szafki podtynkowe W rozwizaniu projektowym przyjto system HKS PURMO Zastosowano typowe rozdzielacze n-obwodowe z n-wyjciami o rednicy 15 mm, umieszczone w typowych szafkach podtynkowych SWP lub natynkowych SWN. Ilo n-wyj z rozdzielaczy opisano przy kadym rozdzielaczu. Dodatkowo naley na wszystkich rozdzielaczach zamontowa odpowietrznik automatyczny oraz termomanometr. Przed rozdzielaczem zasilajcym zamontowa zawór odcinajcy, a przed powrotnym zawór regulacyjno- pomiarowy STAD

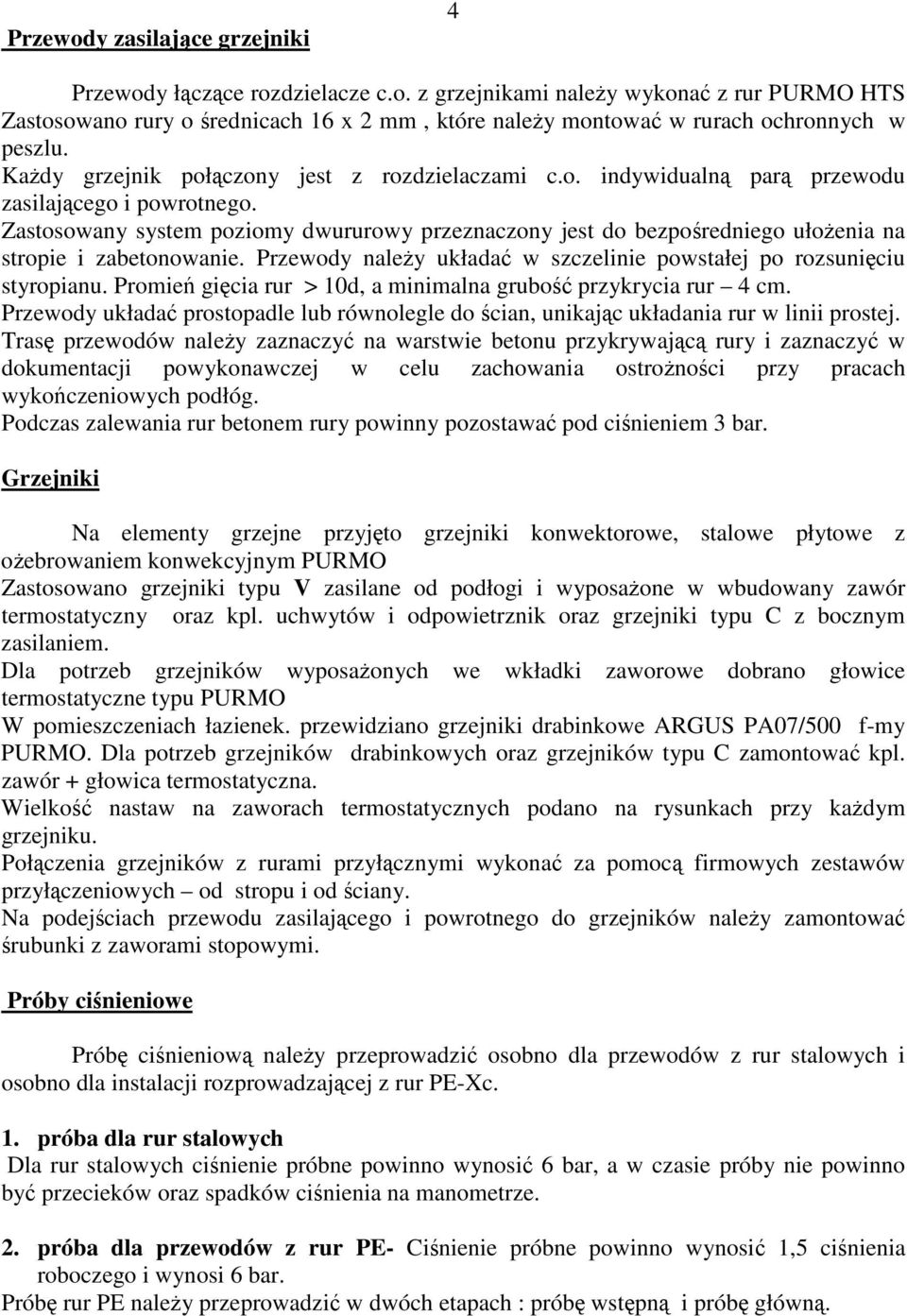

5 Przewody zasilajce grzejniki 4 Przewody łczce rozdzielacze c.o. z grzejnikami naley wykona z rur PURMO HTS Zastosowano rury o rednicach 16 x 2 mm, które naley montowa w rurach ochronnych w peszlu. Kady grzejnik połczony jest z rozdzielaczami c.o. indywidualn par przewodu zasilajcego i powrotnego. Zastosowany system poziomy dwururowy przeznaczony jest do bezporedniego ułoenia na stropie i zabetonowanie. Przewody naley układa w szczelinie powstałej po rozsuniciu styropianu. Promie gicia rur > 10d, a minimalna grubo przykrycia rur 4 cm. Przewody układa prostopadle lub równolegle do cian, unikajc układania rur w linii prostej. Tras przewodów naley zaznaczy na warstwie betonu przykrywajc rury i zaznaczy w dokumentacji powykonawczej w celu zachowania ostronoci przy pracach wykoczeniowych podłóg. Podczas zalewania rur betonem rury powinny pozostawa pod cinieniem 3 bar. Grzejniki Na elementy grzejne przyjto grzejniki konwektorowe, stalowe płytowe z oebrowaniem konwekcyjnym PURMO Zastosowano grzejniki typu V zasilane od podłogi i wyposaone w wbudowany zawór termostatyczny oraz kpl. uchwytów i odpowietrznik oraz grzejniki typu C z bocznym zasilaniem. Dla potrzeb grzejników wyposaonych we wkładki zaworowe dobrano głowice termostatyczne typu PURMO W pomieszczeniach łazienek. przewidziano grzejniki drabinkowe ARGUS PA07/500 f-my PURMO. Dla potrzeb grzejników drabinkowych oraz grzejników typu C zamontowa kpl. zawór + głowica termostatyczna. Wielko nastaw na zaworach termostatycznych podano na rysunkach przy kadym grzejniku. Połczenia grzejników z rurami przyłcznymi wykona za pomoc firmowych zestawów przyłczeniowych od stropu i od ciany. Na podejciach przewodu zasilajcego i powrotnego do grzejników naley zamontowa rubunki z zaworami stopowymi. Próby cinieniowe Prób cinieniow naley przeprowadzi osobno dla przewodów z rur stalowych i osobno dla instalacji rozprowadzajcej z rur PE-Xc. 1. próba dla rur stalowych Dla rur stalowych cinienie próbne powinno wynosi 6 bar, a w czasie próby nie powinno by przecieków oraz spadków cinienia na manometrze. 2. próba dla przewodów z rur PE- Cinienie próbne powinno wynosi 1,5 cinienia roboczego i wynosi 6 bar. Prób rur PE naley przeprowadzi w dwóch etapach : prób wstpn i prób główn.

6 5 Próby wykona zgodnie z instrukcj i zaleceniami producentów rur. Zarówno z przeprowadzenia próby wstpnej jak i głównej naley sporzdzi protokoły podpisane przez wykonawc i inwestora. Regulacja hydrauliczna i płukanie Regulacj hydrauliczn całej instalacji c.o. zaprojektowano za pomoc zaworów regulacyjno-pomiarowych typu STAD umieszczonych przed rozdzielaczami c.o. oraz przez właciwe nastawy wstpne na zaworach termostatycznych. Wielko nastaw na zaworach STAD opisano na rysunkach. Przed przystpienie do wykonania regulacji cała instalacja c.o. powinna by starannie, kilkakrotnie wypłukana i poddana próbom cinieniowym. W czasie płukania nastawy na zaworach powinny by max. Izolacja termiczna Przewiduje si izolacj termiczn przewodów rozprowadzajcych głównych poziomów oraz pionów. Projektuje si izolacj ciepln z otulin termoizolacyjnych PUR STEINONORM 310 ( pianka poliuretanowa ) z płaszczem ochronnym PVC. Grubo izolacji : rednica rur zasilanie powrót Dn mm mm /. Instalacja zasilajca centrale wentylacyjne Projekt wentylacji znajduje si w osobnym opracowaniu. Rozmieszczenie central wentylacyjnych, zapotrzebowanie ciepła dla potrzeb wentylacji uzyskano z projektu wentylacji. Projekt wentylacji przewiduje zamontowanie central i aparatów wentylacyjnych wyposaonych w nagrzewnice wodne. a/.sala sportowo-treningowa - dla potrzeb sali sportowo- treningowej - centrale dachowe GOLEM 5 szt. Q w = 32,0 kw x 5 szt. Q = 160, 0 kw b/. zaplecze socjalno-bytowe - dla potrzeb sali - siłowni - centrala GOLEM wewntrzna Q w = 9,0 kw - dla potrzeb szatni i umywalni - centrala GOLEM wewntrzna Q w = 6,0 kw - dla potrzeb szatni i umywalni - centrala GOLEM wewntrzna Q w = 6,0 kw

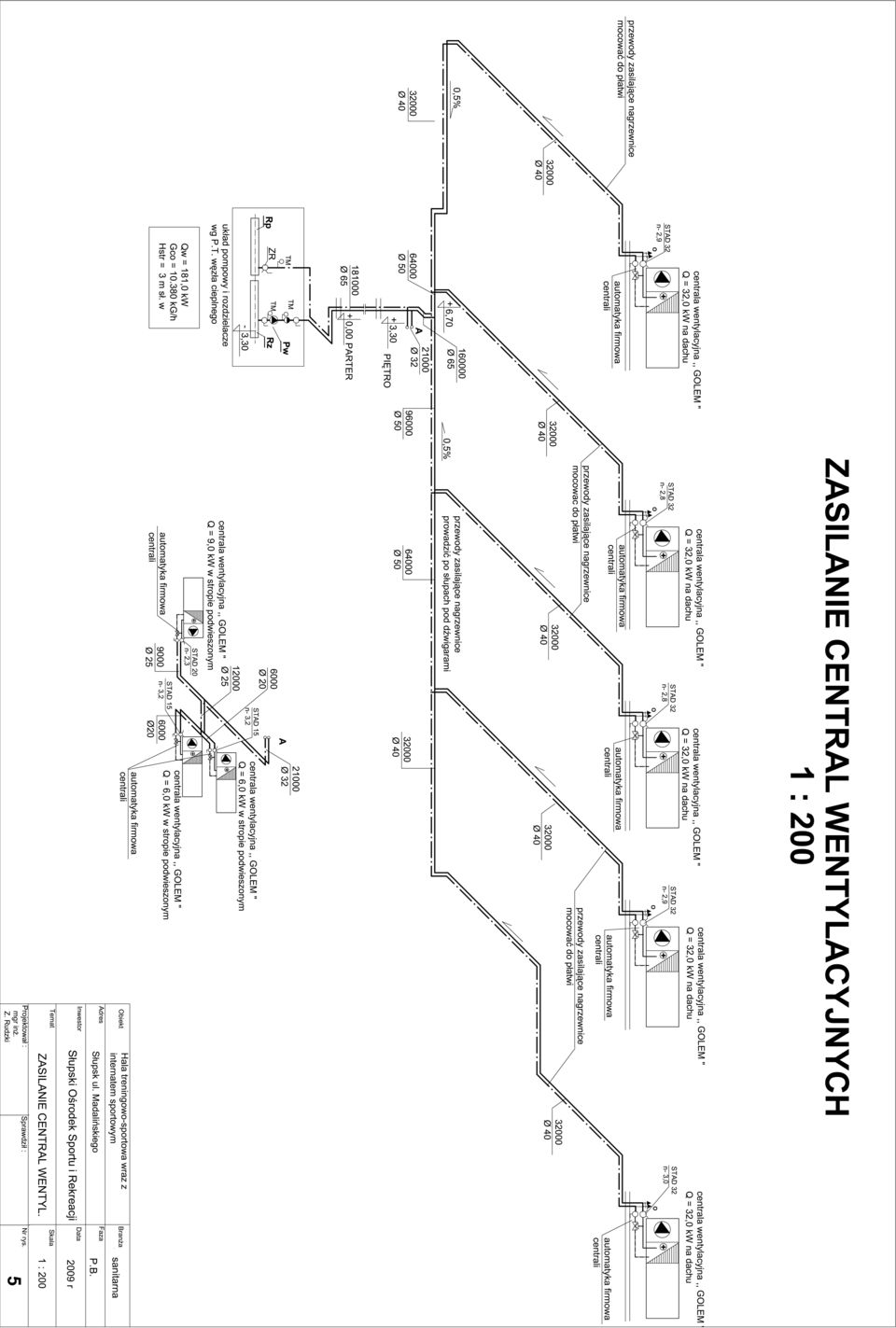

7 6 Dla potrzeb zasilania nagrzewnic wentylacyjnych przewidziano jeden obieg regulacyjny z pomp obiegow Pompa bdzie podawała stałe parametry wody, natomiast regulacja przewidziana jest przy kadym aparacie wentylacyjnym. Przewody zasilajce nagrzewnice central wentylacyjnych zaprojektowano z rur stalowych czarnych instalacyjnych. Połczenia rur za pomoc spawania, a zmiany kierunków za pomoc kolan gitych. Przewody zasilajce w ciepło centrale wentylacyjne zlokalizowane na dachu prowadzi w sali sportowej u góry przy słupach konstrukcyjnych pod d wigarami. Przewody zasilajce bezporednio centrale dachowe prowadzi wzdłu d wigarów, a mocowa do płatwi. Przewody montowa ze szczególna ostronoci, a podczas spawania zabezpieczy elementy drewniane przed ogniem zapaleniem. Elementy drewniane osłoni matami niepalnymi. Przewody zasilajce centrale wentylacyjne wewntrzne umieszczone w stropie podwieszonym I pitra prowadzi po cianie pomieszcze pod stropem oraz w przestrzeni stropu podwieszonego. Przewody główne z pomieszczenia rozdzielaczy do I pitra prowadzi w bru dzie ciennej i w po cianie w obudowie. Automatyczne odpowietrzniki instalowa w najwyszych, a zawory spustowe w najniszych punktach instalacji. Przewody zaizolowa termicznie elementami pianki poliuretanowej. Przed kad nagrzewnic naley zamontowa na powrocie zawór kulowy odcinajcy, a na zasilaniu zawór do ustawienia przepływu STAD. Sterowanie prac central wentylacyjnych poprzez zastosowanie typowej automatyki firmowej wg P.T. wentylacji.
