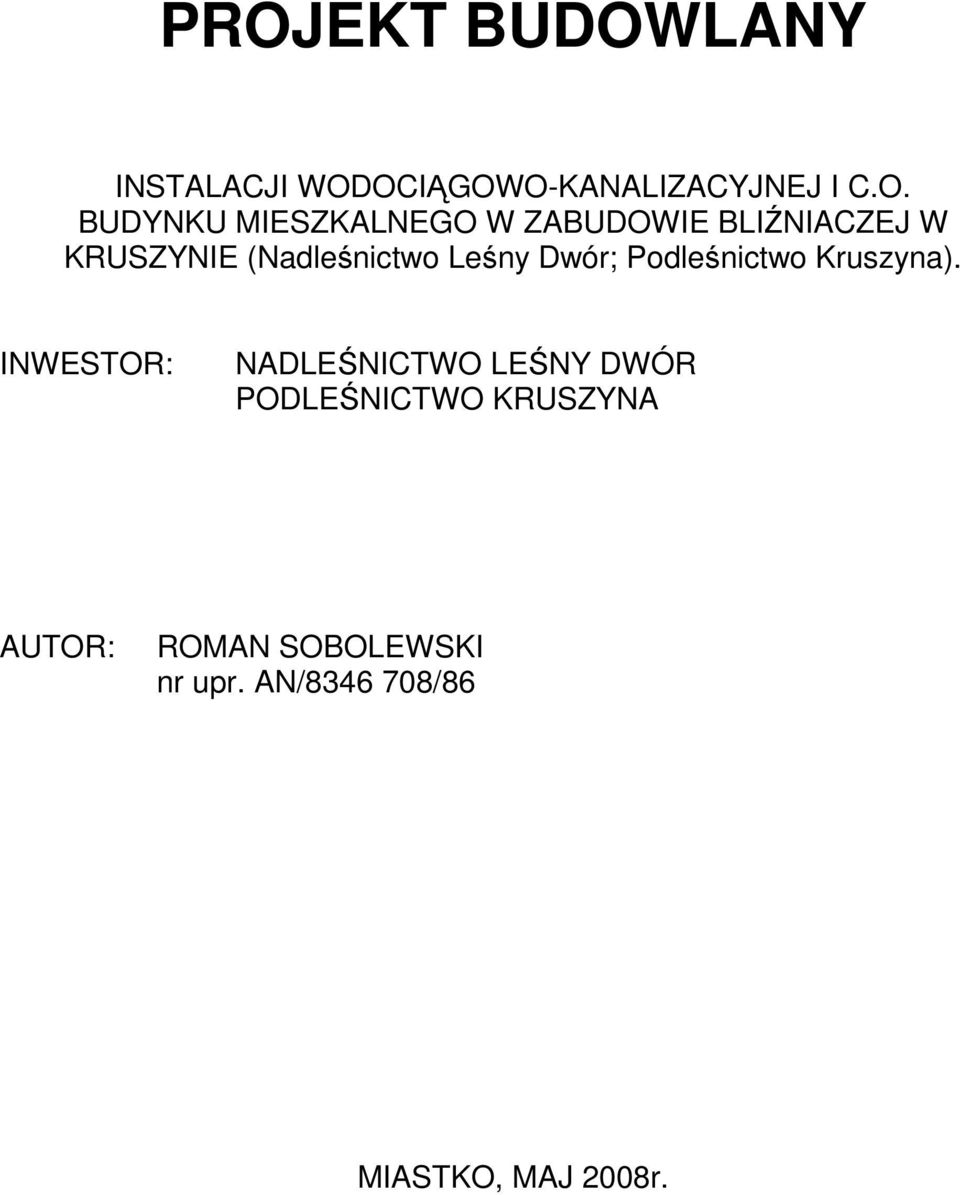

1 PROJEKT BUDOWLANY INSTALACJI WODOCIĄGOWO-KANALIZACYJNEJ I C.O. BUDYNKU MIESZKALNEGO W ZABUDOWIE BLIŹNIACZEJ W KRUSZYNIE (Nadleśnictwo Leśny Dwór; Podleśnictwo Kruszyna). INWESTOR: NADLEŚNICTWO LEŚNY DWÓR PODLEŚNICTWO KRUSZYNA AUTOR: ROMAN SOBOLEWSKI nr upr. AN/ /86 MIASTKO, MAJ 2008r.

2 SPIS TREŚCI 1. STRONA TYTUŁOWA STR SPIS TREŚC STR SPIS RYSUNKÓW STR OPIS TECHNICZNY STR. 3-5 SPIS RYSUNKÓW Lp. Nr rys. Nazwa rysunku PROJEKT INSTALACJA WODOCIĄGOWO-KANALIZACYJNA 1 1 RZUT PINICY INSTALACJA KANALIZACYJNA 2 2 RZUT PARTERU INSTALACJA KANALIZACYJNA 3 3 RZUT PODDASZA INSTALACJA KANALIZACYJNA 4 4 INSTALACJA KANALIZACYJNA - ROZWINIĘCIE 5 5 RZUT PIWNICY INSTALACJA WODOCIĄGOWA 6 6 RZUT PARTERU INSTALACJA WODOCIĄGOWA 7 7 RZUT PODDASZA INSTALACJA WODOCIĄGOWA 8 8 INSTALACJA WODOCIĄGOWA - AKSONOMETRIA INSTALACJA C.O. 9 1 INSTALACJA C.O. - RZUT PIWNICY 10 2 INSTALACJA C.O. - RZUT PARTERU 11 3 INSTALACJA C.O. - RZUT PODDASZA 12 4 INSTALACJA C.O. - ROZWINIĘCIE

KANALIZACYJNA 4 4 INSTALACJA KANALIZACYJNA - ROZWINIĘCIE 5 5 RZUT PIWNICY INSTALACJA WODOCIĄGOWA 6 6 RZUT PARTERU INSTALACJA WODOCIĄGOWA 7 7 RZUT PODDASZA INSTALACJA

3 INSTALACJA WODOCIĄGOWO KANALIZACYJNA I C.O. 1. DANE OGÓLNE Podstawą niniejszego opracowania jest wykonanie dokumentacji budowlanej instalacji wodociągowo-kanalizacyjnej i C.O. dla budynku mieszkalnego w zabudowie bliźniaczej Podleśniczówki w Kruszynie. Przedmiotowy budynek przyłączony będzie do istniejącej instalacji wodociągowej przyłączem z rur PE Ø 32 mm, poprzez wodomierz zlokalizowany w piwnicy budynku. Natomiast ścieki odprowadzane będą przyłączem kanalizacyjnym z rur PCV Ø 160 mm. do bezodpływowego zbiornika na ścieki. 2. INSTALACJA WODY ZIMNEJ W budynku na wejściu instalacji wodociągowej zamontować zestaw zaworów odcinających Ø 25 mm wraz z magnetyzerem. Wewnętrzna instalacja wodociągowa wykonana będzie z rur miedzianych. Przewody naleŝy prowadzić pod posadzką, oraz w bruzdach ścian budynku ze spadkiem do przyborów. Mocowanie rur hakami. Instalacja składać się będzie z jednego pionu z rur Ø 18 mm doprowadzających wodę na poddasze. 3. INSTALACJA WODY CIEPŁEJ Woda ciepła wytwarzana będzie w pomieszczeniu kotłowni poprzez zamontowany wymiennik ciepła podłączony do kotła na paliwo stałe. Wewnętrzna instalacja wodociągowa wykonana będzie z rur miedzianych. Przewody instalacji wewnętrznej naleŝy prowadzić pod posadzką, oraz w bruzdach ścian budynku ze spadkiem do przyborów w izolacji z otuliny Thermaflex. Mocowanie rur hakami. Instalacja składać się będzie z jednego pionu z rur Ø 18 mm doprowadzających wodę na poddasze.

Natomiast ścieki odprowadzane będą przyłączem kanalizacyjnym z rur PCV Ø 160 mm. do bezodpływowego zbiornika na ścieki. 2.

4 4. INSTALACJA KANALIZACYJNA Ścieki z budynku odprowadzane będą do bezodpływowego zbiornika na ścieki przyłączem z rur kanalizacyjnych PCV Ø 160 mm. Wewnętrzna instalacja kanalizacyjna wykonana będzie z rur kanalizacyjnych PCV. Do czyszczenia przewodów kanalizacyjnych słuŝyć będą rewizje hermetyczne PCV (o średnicach odpowiadającym średnicy pionu) zainstalowane na pionie kanalizacyjnym tuŝ nad posadzką. Odpowietrzenie całości instalacji poprzez rury wywiewne PCV wyprowadzoną ponad połać dachową, oraz napowietrzacze zamontowane na końcówce instalacji przy podłączeniu zlewozmywaka i umywalek. Przejścia przez ławy i ściany fundamentowe naleŝy wykonać z zastosowaniem rur ochronnych. 5. INSTALACJA WEWNĘTRZNA C. O. Projektuje się system ogrzewania wodny, dwururowy, pompowy z rozprowadzeniem rurociągów na ścianach i w posadzce o parametrach czynnika grzejnego 75/65 0 C, zasilanie w energię cieplną z kotła poprzez wymiennik ciepła. Charakterystyka przewodów prowadzenie i montaŝ. Zaprojektowano przewody rozprowadzające c.o. do poszczególnych pionów z rur Cu o średnicy nominalnej 22 mm. Podłączenie poszczególnych grzejników systemem dolnym ciągami z rury Cu dn= 15 mm. Przewody rozprowadzające prowadzone są pod posadzką lub w bruzdach w ścianacho średnicy nominalnej 18mm i 22 mm. W przejściach przez ściany naleŝy zastosować tuleje ochronne o średnicach o dwie dymensje większe, wypełnione kitem plastycznym. Do mocowania przewodów stosować uchwyty wykonane z tworzyw sztucznych lub stalowych z gumową wkładką. Grzejniki i urządzenia grzewcze. Jako elementy grzejne zaprojektowano grzejniki V typ 22 wysokości 600 m. Podłączenie grzejników wykonać zgodnie z zaleceniami producenta za pomocą zintegrowanej aparatury podłączeniowej z zaworami grzejnikowymi zasilających z termoregulatorami i powrotnych. Odpowietrzenie instalacji c.o.

Do czyszczenia przewodów kanalizacyjnych słuŝyć będą rewizje hermetyczne PCV (o średnicach odpowiadającym średnicy pionu) zainstalowane na pionie kanalizacyjnym tuŝ nad posadzką.

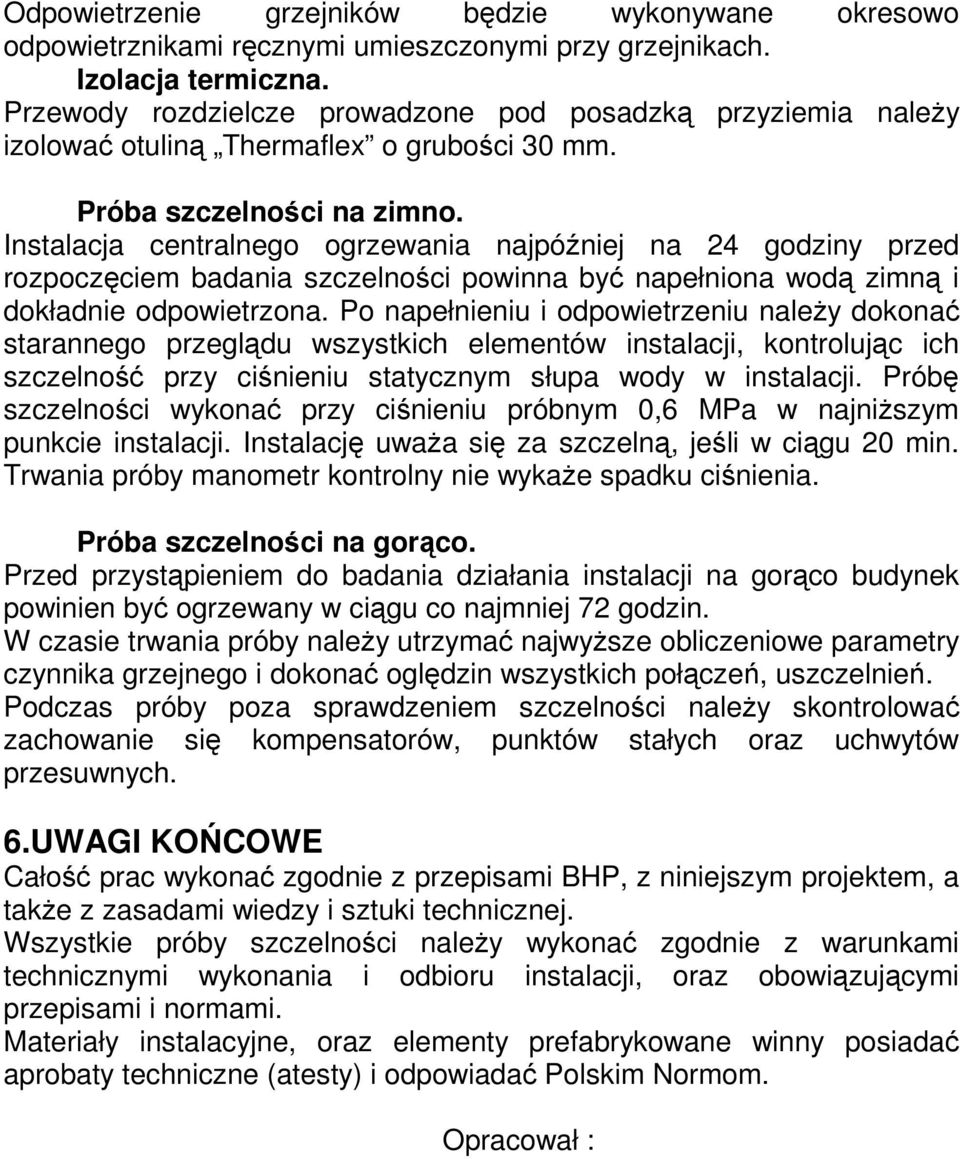

5 Odpowietrzenie grzejników będzie wykonywane okresowo odpowietrznikami ręcznymi umieszczonymi przy grzejnikach. Izolacja termiczna. Przewody rozdzielcze prowadzone pod posadzką przyziemia naleŝy izolować otuliną Thermaflex o grubości 30 mm. Próba szczelności na zimno. Instalacja centralnego ogrzewania najpóźniej na 24 godziny przed rozpoczęciem badania szczelności powinna być napełniona wodą zimną i dokładnie odpowietrzona. Po napełnieniu i odpowietrzeniu naleŝy dokonać starannego przeglądu wszystkich elementów instalacji, kontrolując ich szczelność przy ciśnieniu statycznym słupa wody w instalacji. Próbę szczelności wykonać przy ciśnieniu próbnym 0,6 MPa w najniŝszym punkcie instalacji. Instalację uwaŝa się za szczelną, jeśli w ciągu 20 min. Trwania próby manometr kontrolny nie wykaŝe spadku ciśnienia. Próba szczelności na gorąco. Przed przystąpieniem do badania działania instalacji na gorąco budynek powinien być ogrzewany w ciągu co najmniej 72 godzin. W czasie trwania próby naleŝy utrzymać najwyŝsze obliczeniowe parametry czynnika grzejnego i dokonać oględzin wszystkich połączeń, uszczelnień. Podczas próby poza sprawdzeniem szczelności naleŝy skontrolować zachowanie się kompensatorów, punktów stałych oraz uchwytów przesuwnych. 6.UWAGI KOŃCOWE Całość prac wykonać zgodnie z przepisami BHP, z niniejszym projektem, a takŝe z zasadami wiedzy i sztuki technicznej. Wszystkie próby szczelności naleŝy wykonać zgodnie z warunkami technicznymi wykonania i odbioru instalacji, oraz obowiązującymi przepisami i normami. Materiały instalacyjne, oraz elementy prefabrykowane winny posiadać aprobaty techniczne (atesty) i odpowiadać Polskim Normom. Opracował :

Instalacja centralnego ogrzewania najpóźniej na 24 godziny przed rozpoczęciem badania szczelności powinna być napełniona wodą zimną i dokładnie odpowietrzona.
